阻波器安装危险点及控制措施
阻力器安装安全技术交底模板
一、工程名称：[请填写工程名称]二、施工单位：[请填写施工单位名称]三、建设单位：[请填写建设单位名称]四、分项工程名称：[请填写分项工程名称]五、作业内容：[请填写具体作业内容，如：阻力器安装、调试、检验等]六、交底部门：[请填写交底部门名称]七、交底人：[请填写交底人姓名及职务]八、施工期限：[请填写施工期限，格式：年月日至年月日]九、接受交底班组或员工签名：[请填写接受交底班组或员工签名及日期]十、交底内容：1. 进入施工现场要求：- 所有进入施工现场的操作人员必须佩戴安全帽，扣好帽带。
- 禁止穿硬底鞋、高跟鞋及易滑鞋进入施工现场。
- 高空作业人员必须佩戴安全带，并确保安全带正确使用。
2. 安全操作规程：- 阻力器安装前，应对设备进行检查，确保设备无损坏、锈蚀，安装部位符合设计要求。
- 安装过程中，应严格按照操作规程进行，避免盲目操作。
- 使用工具时，应确保工具完好，操作前应进行试运行，确认无误后方可使用。
3. 安全防护措施：- 高处作业时，应设置安全防护栏，地面应设置警示标志，确保人员安全。
- 阻力器安装区域应保持整洁，清理杂物，防止人员滑倒。
- 作业现场应配备消防器材，确保火灾发生时能够及时扑救。
4. 人员配置与分工：- 安装作业应由专业人员进行，非专业人员不得擅自操作。
- 施工现场应配备足够的施工人员，确保作业顺利进行。
- 各岗位人员应明确分工，密切配合，确保安装质量。
5. 施工过程中的注意事项：- 阻力器安装时，应注意对设备进行固定，防止因振动、冲击等原因导致设备移位。
- 安装过程中，应避免对设备造成损伤，确保设备正常运行。
- 安装完成后，应对设备进行检查，确保安装质量符合要求。
6. 应急处理措施：- 发生意外事故时，应立即停止作业，组织人员进行救援。
- 确保事故现场安全，防止事故扩大。
- 事故发生后，应及时上报相关部门，并做好事故调查和处理工作。
十一、交底结束：请所有接受交底的人员仔细阅读以上内容，并确保理解掌握。

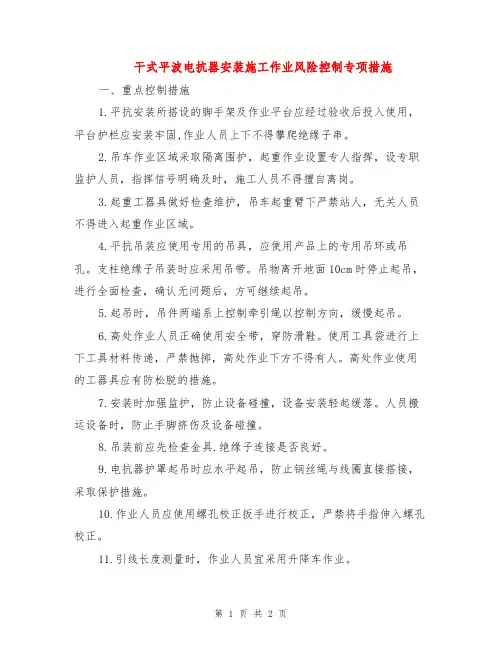

干式平波电抗器安装施工作业风险控制专项措施
干式平波电抗器安装施工作业风险控制专项措施
一、重点控制措施
1.平抗安装所搭设的脚手架及作业平台应经过验收后投入使用，平台护栏应安装牢固,作业人员上下不得攀爬绝缘子串。
2.吊车作业区域采取隔离围护，起重作业设置专人指挥，设专职监护人员，指挥信号明确及时，施工人员不得擅自离岗。
3.起重工器具做好检查维护，吊车起重臂下严禁站人，无关人员不得进入起重作业区域。
4.平抗吊装应使用专用的吊具，应使用产品上的专用吊环或吊孔。
支柱绝缘子吊装时应采用吊带。
吊物离开地面10cm时停止起吊，进行全面检查，确认无问题后，方可继续起吊。
5.起吊时，吊件两端系上控制牵引绳以控制方向，缓慢起吊。
6.高处作业人员正确使用安全带，穿防滑鞋。
使用工具袋进行上下工具材料传递，严禁抛掷，高处作业下方不得有人。
高处作业使用的工器具应有防松脱的措施。
7.安装时加强监护，防止设备碰撞，设备安装轻起缓落。
人员搬运设备时，防止手脚挤伤及设备碰撞。
8.吊装前应先检查金具.绝缘子连接是否良好。
9.电抗器护罩起吊时应水平起吊，防止钢丝绳与线圈直接搭接，采取保护措施。
10.作业人员应使用螺孔校正扳手进行校正，严禁将手指伸入螺孔校正。
11.引线长度测量时，作业人员宜采用升降车作业。
12.遇有六级及以上风或暴雨、雷电、冰雹、大雪、大雾、沙尘暴等恶劣气候时，应停止露天高处作业。
2020新版阻波器安装危险点及控制措施
( 安全技术 )单位：_________________________姓名：_________________________日期：_________________________精品文档 / Word文档 / 文字可改2020新版阻波器安装危险点及控制措施Technical safety means that the pursuit of technology should also include ensuring that peoplemake mistakes2020新版阻波器安装危险点及控制措施序号工作内容危险点控制措施一施工现场卸车1、被吊设备脱落伤人：1.1、卸车前应仔细察看设备包装箱，审核厂家运输所做的标识，根据标识重量选择起吊绳索和吊点；1.2、如果选择的是棕绳，应派有经验的人绑扎绳头；1.3、现场使用吊车卸车还必遵守吊车操作规范；1.4、在卸车前工作负责人应汇同吊车驾驶员仔细察看现场，确定吊车位置。
2、起吊过程砸、撞伤人：2.1、起重工器具（吊车）使用前，需按规定进行检查；2.2、由专人指挥吊车，指挥方式须明确、准确，信号一致；2.3、被吊件和吊车臂下严禁站人，作业人员头部和手脚不得放在被吊件下方；2.4、控制起吊和转动速度，保证起吊和移动平稳；2.5、重物起吊前，工作负责人必须认真检查其悬挂情况，起吊和下落过程中，作业人员不经工作负责人的许可不得擅自从事其它工作。
二安全就位1、被起吊的物体脱落伤人：1.1、对于吊车能到安装位置的用吊四起吊。
吊车臂不够长的用滑车起吊；1.2、起吊前应再次检查滑车固定情况，要求必须牢靠；1.3、起吊时绳子必须悬挂在设备专用的起吊挂环上；1.4、设备就位后，所有金具连接好后方可松开起吊绳；1.5、起吊时拉绳子的人员必须足够。
拉绳时用力均匀。
2、攀登构架时掉落摔伤：2.1、工作人员必须穿防滑性能良好的软底鞋；2.2、作业人员必须戴好安全帽；2.3、登杆前应认真检查爬梯的脚钉、梯蹬、支铁等是否牢固；2.4、工作人员在攀登构架时手上不得拿有其它物品、所需使用的工器具必须装在工具叉内；2.5、工作人员在攀登构架时所带的绳索必须系在腰间、下甩的绳索应沿工作人员的后辈下垂，并不得承受任何力；2.6、就位工作地点后，立即系好安全带，安全带的位置、长度应控制在适当位置；2.7严禁酒后登高，严禁精神状态不佳的人员登高。
阻波器故障隐蔽性及其危害
阻波器故障对高频保护系统的危害及其隐蔽性Line Trap failure’s Harm for H-F Telprotection and its Concealment郭香福陈宇辉（北京电力设备总厂，北京102401）摘要：本文分析了阻波器调谐元件故障不能及时发现的原因及其引起保护误动的危险，并就此提出了检验阻波器阻塞效果的试验方法以及解决调谐元件故障应注意的几个问题。
关键词：高频保护；误动；阻波器；调谐元件；分流损耗；测试Abstract: this paper analy ze the origin of that the line trap tuning device’s failure can not be discovered in time as well as the risk of high –frequency telprotection’s misoperation caused by this failure. This paper propose a test method for blocking effect of line traps and some matters which should be taken care when eliminate the failure. Keywords: H-F telprotection, misoperation, line trap, tuning device, taping loss, test0．引言根据现场试验，严格按照IEC60353生产的阻波器调谐元件，耐受操作冲击的次数最多10次到100次［1］。
某些规格的产品（各规格安全裕度不同），甚至一次开关操作就会引起当场损坏[2，3]。
可以肯定地说，挂网运行5年以上的大中型阻波器，大多数调谐元件要出现绝缘故障。
2000年5月，为了调查阻波器故障率，我们特意对华东某220kV 变电站10台额定电感1.0mH、额定短路电流40kA的阻波器进行了阻塞性能测试。
装防鸟刺、安装驱鸟器标准化操作指导书
安装防鸟刺、安装驱鸟器作业指导书一、危险点分析与预防控制措施1/ 6二、工器具及材料三、作业流程2/ 61 准备工器具及安装材料1、个人劳保用品及工器具全部在有效期；2、外观完好，无破损；3、正确佩带个人安全用具，大小合适，锁扣自如，工器具使用严格按照安规标准执行；4、按照防鸟刺安装规范清点相应的安装物资。
1.个人劳保用品及工器具全部在有效期，严禁使用过期；2、外观完好，无破损，严禁使用损伤的劳动防护用品；3、正确佩带个人安全用具，大小合适，锁扣自如，4、工器具使用严格按照安规标准执行。
5、按照作业现场实际条件进行物资匹配，每个主设备需要配备的辅助设备的型号、数量必须核算清楚。
2 登高1、确认现场安全措施已具备作业条件；2、工作人员必须系好安全腰带。
作业时安全腰带应系在电杆或牢固的构架上。
3．转角杆不宜从内角侧上下电杆。
正在紧线时不应从紧线侧上下电杆。
4、检查横担腐朽、锈蚀情况，严禁攀登腐朽、锈蚀超限的横担。
5、杆上作业所用工具、材料应装在工具袋内，用绳子传递。
严禁上下抛扔工具和材料。
地上人员应离开作业电杆安全距离以外，现场所有人员均应戴安全帽。
6、、杆上作业必须使用安全带和戴安全帽，在杆塔上作业转位时不得失去安全带或保护绳的保护。
1、攀登杆塔作业前，应先检查根部、基础和拉线是否牢固。
新立杆塔在杆基未完全牢固或做好临时拉线前，禁止攀登。
遇有冲刷、起土、上拔或导地线、拉线松动的杆塔，应先培土加固，打好临时拉线或支好架杆后，再行登杆。
2、登杆塔前，应先检查登高工具、设施，如脚扣、升降板、安全带、梯子和脚钉、爬梯、防坠装置等是否完整牢靠。
禁止携带器材登杆或在杆塔上移位。
禁止利用绳索、拉线上下杆塔或顺杆下滑。
攀登有覆冰、积雪的杆塔时，应采取防滑措施。
上横担进行工作前，应检查横担连接是否牢固和腐蚀情况，检查时安全带（绳）应系在主杆或牢固的3、作业人员攀登杆塔、杆塔上转位及杆塔上作业时，手扶的构件应牢固，不准失去安全保护，并防止安全带从杆顶脱出或被锋利物损坏。
阻波器、耦合电容器清扫、检查和配合试验拆、接引线危险点及其控制措施
2.3阻波器的吊绳必须桂牢或绑牢。2
2.4地面作业人员不ຫໍສະໝຸດ 站在阻波器的下方。三耦合电容器拆、接引线、清扫、检查
1.残余电荷电击作业人员,引发其他伤害
1.1 合电容器拆引前必须接地放电。
1.2停用高频保护，合上接地刀闸。
2.引线摆动触碰带电体，电弧灼伤作业人员
2.1 引线须用绳索引和固定。
阻波器、耦合电容器清扫、检查和配合试验拆、接引线危险点及其控制措施
序号
作业内容
危险点
控制措施
制订依据
一
攀登构\架
1. 攀登构\架时掉落、摔伤
1.1作业人员需穿防滑性能良好的软底鞋。
1.2作业人员必须戴好安全帽。
1.3认真检查攀登的脚钉、梯蹬、支铁是否牢固。
1.4就位工作地点后，立即系好安全带。
安规热机585～588条
1. 误触带电体感电
2.1 攀登邻近有带电设备的架构时，要有专人监护。人员、工具与带电体应保持足够的安全距离。
二
阻波器的拆、装。
1.感应电和残余电荷击作业区人员引发其他伤害
1.1阻波器拆引线前必须接地放电。
2.拆装过程中掉落、碰、砸、碰伤作业人员
2.1按标准选用和检查起重工器具。
2.2滑车必须装设牢靠，滑轮门可靠闭锁。
广东省电力某工程局编制电容器、电抗器、阻波器、避雷器安装工艺标准(新规范)
电容器、电抗器、阻波器、避雷器安装工艺标准1 适用范围本施工工艺标准适用于220kV 及以下变电站电容器、电抗器、阻波器、避雷器安装施工。
2 引用标准、术语2.1《电器装置安装工程高压电器施工及验收规范》GBJ147-90；2.2 《电器装置安装工程电力变压器、油浸电抗器、互感器施工及验收规范》GBJ148-90；2.3 《电器装置安装工程电器设备交接试验标准》GB50105-91；2.4 《电器装置安装工程施工及验收规范》（合编）；2.5 《电器装置安装工程质量检验及评定规程》DL/T5161.1～5161.17-2002；2.6 《电器装置安装工程接地装置施工及验收规范》GB50169-922.7 《国家电力公司防止电力生产重大事故的二十五项重点要求》。
2.8 《电力建设安全工作规程》DL5009.1-2002。
3 施工准备3.1 材料及主要机具：3.1.1 起重设备：汽车吊、汽车、手拉葫芦、钢丝绳。
3.1.2 安装器具:梅花扳手、套筒扳手、台钻、手电钻、冲击钻、砂轮、电焊机、手锤等。
3.1.3 测试器具：水准仪、经纬仪、力矩扳手、塞尺、钢卷尺、钢板尺、线坠、磁铁、摇表、万用表、兆欧表、电平表、电平振荡器等试验仪器。
3.2 作业条件3.2.1 土建基础施工完毕并经验收合格；模板、施工设施及杂物清除干净，并有足够的安装用地，施工道路畅通；3.2.2 室内地面基层施工完毕，并在墙上标出地面标高；3.2.3 施工图纸、出厂证件、技术资料齐全；3.2.4 设备经开箱检查合格，无损伤、附件齐全；3.2.5 要求安装前进行试验的设备或设备元件，其试验结果符合制造厂数据；3.2.6 施工设备、材料、机具和仪表等已齐备、检验合格。
3.2.7 熟悉设计图纸和说明书，学习有关规程，编制安全技术措施，并向施工人员详细交底。
施工技术措施中要包含质量保证措施和安全保证措施。
4 操作工艺4.1 工艺流程4.1.1 对于避雷器和电容器安装，其工艺流程如下：4.1.2 对于干式电抗器的安装，其工艺流程如下：4.1.3 对于阻波器的安装，其工艺流程如下：4.2.1 电容器安装4.2.1.1 电容器检查：a）检查电容器外观是否完整，有无变形、锈蚀，密封是否良好，有无渗油；b）套管芯棒有无弯曲或滑扣；c）引出线端连接用螺母、垫圈是否齐全；4.2.1.2 电容器安装：a）电容器按顺序编号就位；b）调整水平、垂直度和位置，紧固电容器构架；c）调整三相电容量的差值不超过5%；d）连接电容器端子与引线间的接线；e）外壳接地、标示相色；f）外部油漆或补漆。
阻波器通用说明书
1．型号示例1．1 封闭式阻波器1．2 开放式阻波器2．BPEG阻波器特点（1）调谐电容器采用硅橡胶密封，绝缘可靠。
（2）调谐电感器以环氧胶罐封，免于受潮。
（3）如果用户没有特别要求，与主线圈并联的主保护元件——避雷器——一般采用专用的带串联间隙的金属氧化物避雷器，以其串联间隙隔离了金属氧化物阀片杂散电容对阻波器高频性能的影响。
（4）当主避雷器额定电压高于3.8kV时，调谐装置内部装有辅助保护元件，限制调谐电感器的过电压。
（5）封闭式阻波器主线圈采用多层并联封闭式结构，每个并联绕组以环氧玻璃纤维密封，具有优异的整体性和动稳定性能。
为改善散热条件，降低运行时的温度，各包封层之间设有宽19～25mm的垂直风道。
（6）封闭式阻波器各层线圈采用不同截面的压方绝缘铝（含稀土元素）绞线缠绕，电阻小，能耗低。
我厂封闭式阻波器是同类设备中唯一获得国家节能认证标志的产品。
（7）封闭式阻波器主线圈匝间绝缘为固体绝缘，与外界气候隔离，分布参数（如匝散电容）非常稳定，阻塞性能不受气候影响（8）开放式阻波器采用多层并联开放式结构，每层绕组采用裸铝扁线绕制，线匝之间以F级耐热的绝缘垫块支撑匝间距离，形成横向风道，各并联层之间设有纵向风道。
3．正常使用条件3．1 使用地点：户内外通用。
3．2环境温度：-40℃～+40℃。
3．3海拔高度：不大于1000m。
3．4额定工频：50Hz，60Hz。
3．5大气环境：无损坏性气体或过量粉尘。
3．6特殊条件：工作条件和环境条件特殊时，需与BPEG技术部门协商。
4．阻波器调谐电路及其阻塞特性4．1 单频展宽调谐单频展宽调谐电路如图1.a所示，阻塞特性曲线如图1.b所示。
单频展宽阻波器最小阻塞电阻一般按800Ω设计，以阻塞电阻为基准的阻塞频带宽度一般按4kH设计。
4．2 带阻式阻波器带阻式阻波器采用“定K型带通滤波器”电路调谐，用来阻塞两个边界频率之间的一个频带。
这种调谐方式主要用于电感量较小或频段较低的阻波器。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
编号：AQ-JS-05208
( 安全技术)
单位：_____________________
审批：_____________________
日期：_____________________
WORD文档/ A4打印/ 可编辑
阻波器安装危险点及控制措施Dangerous points and control measures of wave trap installation
阻波器安装危险点及控制措施
使用备注：技术安全主要是通过对技术和安全本质性的再认识以提高对技术和安全的理解，进而形成更加科
学的技术安全观，并在新技术安全观指引下改进安全技术和安全措施，最终达到提高安全性的目的。
序号
工作内容
危险点
控制措施
一
施工现场卸车
1、被吊设备脱落伤
人：
1.1、卸车前应仔细察看设备包装箱，审核厂家运输所做的标识，根据标识重量选择起吊绳索和吊点；
1.2、如果选择的是棕绳，应派有经验的人绑扎绳头；
1.3、现场使用吊车卸车还必遵守吊车操作规范；
1.4、在卸车前工作负责人应汇同吊车驾驶员仔细察看现场，确
定吊车位置。
2、起吊过程砸、撞伤人：
2.1、起重工器具（吊车）使用前，需按规定进行检查；
2.2、由专人指挥吊车，指挥方式须明确、准确，信号一致；
2.3、被吊件和吊车臂下严禁站人，作业人员头部和手脚不得放在被吊件下方；
2.4、控制起吊和转动速度，保证起吊和移动平稳；
2.5、重物起吊前，工作负责人必须认真检查其悬挂情况，起吊和下落过程中，作业人员不经工作负责人的许可不得擅自从事其它工作。
二
安全就位
1、被起吊的物体脱落
伤人：
1.1、对于吊车能到安装位置的用吊四起吊。
吊车臂不够长的用滑车起吊；
1.2、起吊前应再次检查滑车固定情况，要求必须牢靠；
1.3、起吊时绳子必须悬挂在设备专用的起吊挂环上；
1.4、设备就位后，所有金具连接好后方可松开起吊绳；
1.5、起吊时拉绳子的人员必须足够。
拉绳时用力均匀。
2、攀登构架时掉落摔伤：
2.1、工作人员必须穿防滑性能良好的软底鞋；
2.2、作业人员必须戴好安全帽；
2.3、登杆前应认真检查爬梯的脚钉、梯蹬、支铁等是否牢固；
2.4、工作人员在攀登构架时手上不得拿有其它物品、所需使用的工器具必须装在工具叉内；
2.5、工作人员在攀登构架时所带的绳索必须系在腰间、下甩的绳索应沿工作人员的后辈下垂，并不得承受任何力；
2.6、就位工作地点后，立即系好安全带，安全带的位置、长度应控制在适当位置；
2.7严禁酒后登高，严禁精神状态不佳的人员登高。
阻波器安装危险点及控制措施
序号
工作内容
危险点
控制措施
二
安全就位
1、转移工作地点：
1.1、转移工作地点必须取得工作负责人（监护人）的许可，并在其监护下方可进行；
1.2、在攀越设备架构时应手脚并用爬行前进，在上方有可攀扶的固定物体时，方可直立行走；
1.3、转移工作地点手上不得拿任何物件。
2、掉物伤人：
2.1、工作人员应配带工具袋，较大的工具应系保险绳。
架构上放置物件应牢固，并有防滑落措施；
2.2、上下传递东西应使用传递绳，不得上下抛掷，施工用料随
用随吊；
2.3、紧线滑车、紧线器、出线沿长绳等物品应固定牢靠。
3、高空坠落：
3.1、高处作业必须系好安全带、安全带应挂在上方的牢固可靠处，作业人员应衣着灵便，衣袖、裤脚应扎紧；
3.2、遇有大风或恶劣气候时，应停止高空作业，在霜、雨、雪天气进行高空作业时，应采取防滑措施；
3.3、在夜间或光线不足的地方进行高空作业时必须有足够的照明。
