半导体霍尔效应实验
（1）低温区。在低温区杂质部分电离，杂质电离产生的载流子浓度随温度升高而增加，而且 在低温下主要取决于杂质散射，它也随温度升高而增加。因此， 随T的增加而增加。见图的a段。室温附近，此时杂质已全部电离，载流子浓度基本不变，这时晶格散射起主要作用，使 随T的升高而下降，导致 随T的升高而下降，见图的b段。
将测量样品杆放入电磁铁磁场中（对好位置）。
打开电脑桌面HT648型变温霍尔效应控制程序，进入数据采集状态，选择电压曲线。如果没有进入数据采集状态，则按一下《Ⅰ》复位开关后进入数据采集状态。记录磁场电流正反向的霍尔电压 记录测试所得霍尔电压和霍尔系数数值。
将《Ⅱ》<测量选择>拨至 ，记录电流正反向的电压 记录所得样品的电导率。
（2） 高温区。在这段区域中，本征激发产生的载流子浓度随温度升高而指数地剧增，远远超过 的下降作用，使 随T而迅速增加，如图的c段。
3、 霍尔系数和温度的关系
电子空穴混和半导体材料的霍尔系数表达式：
A：为霍尔因子；b：为电子和空穴迁移率的比，大于1。
霍尔系数与温度的关系如图2：
A：n型半导体 B：p型半导体
1ቤተ መጻሕፍቲ ባይዱ 霍尔效应和霍尔系数
设一块半导体的x方向上有均匀的电流 流过，在z方向上加有磁场 ，则在这块半导体的y方向上出现一横向电势差 ，这种现象被称为“霍尔效应”， 称为“霍尔电压”，所对应的横向电场 称为“霍尔电场”。
霍尔电场强度 的大小与流经样品的电流密度 和磁感应强度 的乘积成正比：
式中比例系数 称为“霍尔系数”。
当该电场对空穴的作用力q 与洛仑兹力相平衡时，空穴在y方向上所受的合力为零，达到稳态。在稳态时，有 ：
若 是均匀的，则在样品左、右两侧面间的电位差：
而x方向的电流：
由以上的式子得：
所以对p型半导体：n型半导体：
所以 的计算式：
2、半导体电导率
半导体电导率：
电导率测试公式：
结合电导率和霍尔系数的测量，可以计算载流子的迁移率：
打开电脑、霍尔效应实验仪（Ⅰ）及磁场测量和控制系统（Ⅱ）电源开关。（一下简称Ⅰ或Ⅱ）（如《Ⅱ》电流有输出，则按一下《Ⅰ》复位开关，使电流输出为零。）
将霍尔效应实验仪（Ⅰ），<样品电流方式>拨至“自动”，<测量方式>拨至“动态”，将Ⅱ<换向转换开关>拨至“自动”。按一下《Ⅰ》复位开关，电流有输出，调节《Ⅱ》电位器，至电流为一定电流值同时测量磁场强度。（亦可将Ⅱ开关拨至手动，调节电流将磁场固定在一定值，一般为200mT即2000GS）。
杂质电离饱和区。在曲线（a）段，所有的杂质都已经电离，载流子浓度保持不变。
温度逐渐升高，价带上的电子开始激发到导带，由于 ,所以b>1，当温度升到使p=n 时， =0，开始出现了图中（b）段。
温度再升高时，更多的电子从价带激发到导带，p<n 而使 <0， 将减小，将会达到一个负的极值，如图中（c）点。
二、实验原理
霍尔效应的测量是研究半导体性质的重要实验方法。利用霍尔效应，可以确定半导体的导电类型和载流子浓度。利用霍尔系数和电导率的联合测量，可以用来研究半导体的导电机制(本征导电和杂质导电)和散射机制(晶格散射和杂质散射)，进一步确定半导体的迁移率、禁带宽度、杂质电离能等基本参数。测量霍尔系数随温度的变化，可以确定半导体的禁带宽度、杂质电离能及迁移率的特性。
3.电导率随温度变化曲线
最开始是由于温度升高，晶格散射增加，载流子迁移率下降，导致电阻增大，电导率减小。340K后半导体本征激发，载流子浓度大大增加，导致电阻减小，电导率增加。
3.判断半导体类型
所测试半导体霍尔系数RH为正值。故该半导体单晶为p型。
4.载流子浓度和霍尔迁移率
霍尔迁移率μH= 2.38*10-6cm2/(V·S)
RH=1.5972*10-3cm3/C
T=318.3Ka=0.6cmb=0.4cml=0.06cm
电压降U=(166.296+165.139)/2=165.7175mV
=0.1508s/m
2.霍尔系数随温度变化曲线
低温时，所有杂质电离，载流子浓度基本保持不变，霍尔系数维持于一个定值。随着温度升高，价带上电子开始激发至导带，表现为本征电离，霍尔系数明显下降。
变温霍尔系数和电导率测试
开始步骤如上1）到3）。重新进入数据采集状态。（电压曲线）
调节<温度设定>至最大（向右旋到底），系统自动记录随温度变化的霍尔电压，并自动进行电流和磁场换向。
到加热指示灯灭，退出数据采集状态，保存霍尔系数 文件。调节<温度设定>至最小（向左旋到底）。
将《Ⅰ》<测量选择>拨至 。

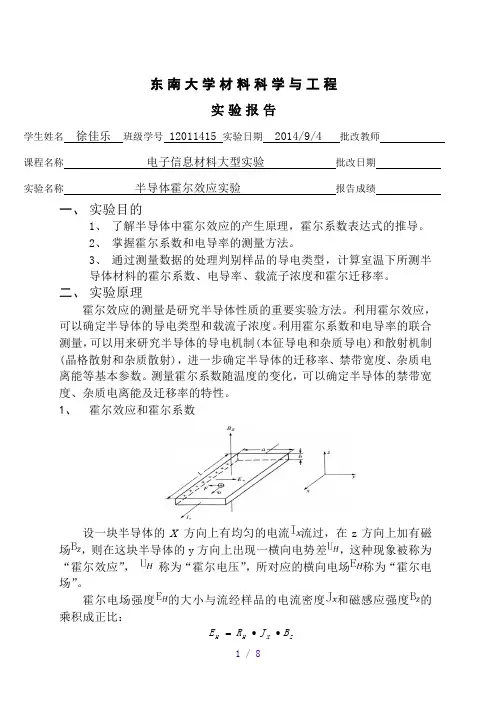

东南大学材料科学与工程
实验报告
学生姓名徐佳乐班级学号12011415实验日期2014/9/4批改教师
课程名称电子信息材料大型实验批改日期
实验名称半导体霍尔效应实验报告成绩
一、实验目的
1、了解半导体中霍尔效应的产生原理，霍尔系数表达式的推导。
2、掌握霍尔系数和电导率的测量方法。
3、通过测量数据的处理判别样品的导电类型，计算室温下所测半导体材料的霍尔系数、电导率、载流子浓度和霍尔迁移率。
当温度继续升高，达本征范围时，半导体中载流子浓度大大超过受主杂质浓度，所以 随温度上升而呈指数下降， 则由本征载流子浓度 来决定，此时杂质含量不同或杂质类型不同的曲线都将趋聚在一起，见图中（d）段。
三、实验设备及材料
便温霍尔实验仪，磁场控制电源，恒温器，电磁铁等。
四、实验内容及步骤
常温下测量霍尔系数
载流子浓度p=A/qRH=4.61*1027m-3(霍尔因子A取1.18)
在较高温度下，由于晶格振动导致载流子被散射时，因此温度越高，晶格散射越明显，载流子迁移率越低。
开始时，杂质全部电离本征激发仍不显著，载流子浓度不随温度改变，之后本征激发主导，载流子浓度随温度升高急剧增高。
六、思考题
1．分别以p型、n型半导体样品为例，说明如何确定霍尔电场的方向？
答：若为p型半导体，空穴导电，可将其视为带正电的粒子，粒子会受洛伦兹力向-y方向移动。使得右侧带正电，故霍尔电场由-y至+y。相反n型半导体，电子导电，方向由+y至-y。
2.霍尔系数的定义及其数学表达式是什么？估计一下金属和半导体材料哪个霍尔系数大？
答：UH称为霍尔电势，其大小可表示为：UH=RH/d*IC*B 式中，RH称为霍尔系数。霍尔系数 。或者RH=1/pq=1/nq（p、n分别为载流子浓度）。
待温度冷却至室温，重新进入数据采集状态。
调节<温度设定>至最大。当温度基本不变或加热指示灯灭，退出数据采集状态。保存电导率 文件。
五、实验结果及分析
1.室温下霍尔系数和电导率
T=307.5K UH=-3.675mV4.135mV-7.088mV6.398mV
霍尔电势差平均值UH=5.324mV
根据公式 其中B=200mT，I=1mA，d=0.06cm
半导体样品的长、宽、厚分别为l、a、b，半导体载流子（空穴）的浓度为p，它们在电场 作用下，以平均漂移速度 沿x方向运动，形成电流 。在垂直于电场 方向上加一磁场 ，则运动着的载流子要受到洛仑兹力的作用该洛仑兹力指向-y方向，因此载流子向-y方向偏转，这样在样品的左侧面就积累了空穴，从而产生了一个指向+y方向的电场——霍尔电场 。
霍尔效应实验报告
分析讨论：1. 霍尔元件为什么要用半导体材料？因为半导体材料的迁移率 μ 高，电阻率 ρ 适中，是制造霍尔器件理想的材料。
2. 实验中，工作电流和磁场为什么要换向？为了把产生霍尔效应的时候所伴随的副效应影响从测量结果中消除。
副效应主要由两个组成——由于不等位电势引起的副效应和热磁副效应。
a. 由于制造工艺，测量霍尔电压的电极A 和A ’很难做到在一个理想等势面上，所以又电流通过时，即使不加磁场也会有附加电压产生。
b. 电流和磁场换向主要是解决热磁副效应，测量不同电位差取平均值。
3. 如果霍尔片的法线与磁场方向和磁场不一致，对测量结果有影响吗？有。
磁场也只有部分分量有作用，所以如果法线与磁场方向不一致时，实际磁场小于通电电流应产生的磁场。
4误差分析系统误差：地磁场的存在；第2点中的副效应影响。
随机误差：电流不稳定——实验过程中仪表盘上，I M 与 I S 会不稳定浮动，多次测量取平均值的方法，以及等示数稳定下来再读数也很重要。
5结果分析根据结果来看，R H1= 1.693 * 103，R H2= 1.771 * 103，且两幅曲线图中的R 2均大于0.995，可以得出实验测量过程的误差是很小的（随机误差很小），但是最终的结果却还是有区别，且相差了0.08，假定真实霍尔系数为两个数据的平均数1.732 * 103，那么该实验的误差为0.04/1.732 = 2.3%。
最终结果误差百分比比较小但还是存在，可以推测是由实验中的副效应引起的。
6在最后零磁场下测定A 、C 之间电压的时候，这个时候直接测量的是两极电压，所以直接将接头拔下接在输出电流的两端，这时候测出的电压也就是A 、C 之间的电压。
7该实验通过励磁电流（I M ），可以利用公式B=α * I M ，来间接算出磁场强度。
且IM 可以直接通过霍尔传感器来控制，一定程度上提高了实验测量精度。
结论：1. 通过实验了解了半导体的霍尔效应，研究了霍尔电压与霍尔电流、磁场强度之间的关系，验证了霍尔电压在误差允许范围内与霍尔电流、磁场强度成正比。
半导体霍尔效应实验
东南大学材料科学与工程实验报告 学生姓名 徐佳乐 班级学号 12011415 实验日期 2014/9/4 批改教师 课程名称 电子信息材料大型实验 批改日期 实验名称 半导体霍尔效应实验 报告成绩一、 实验目的1、 了解半导体中霍尔效应的产生原理，霍尔系数表达式的推导。
2、 掌握霍尔系数和电导率的测量方法。
3、 通过测量数据的处理判别样品的导电类型，计算室温下所测半导体材料的霍尔系数、电导率、载流子浓度和霍尔迁移率。
二、 实验原理霍尔效应的测量是研究半导体性质的重要实验方法。
利用霍尔效应，可以确定半导体的导电类型和载流子浓度。
利用霍尔系数和电导率的联合测量，可以用来研究半导体的导电机制(本征导电和杂质导电)和散射机制(晶格散射和杂质散射)，进一步确定半导体的迁移率、禁带宽度、杂质电离能等基本参数。
测量霍尔系数随温度的变化，可以确定半导体的禁带宽度、杂质电离能及迁移率的特性。
1、 霍尔效应和霍尔系数设一块半导体的x 方向上有均匀的电流流过，在z 方向上加有磁场，则在这块半导体的y 方向上出现一横向电势差，这种现象被称为“霍尔效应”， 称为“霍尔电压”，所对应的横向电场称为“霍尔电场”。
霍尔电场强度的大小与流经样品的电流密度和磁感应强度的乘积成正比：ZX H H B J R E ••=式中比例系数称为“霍尔系数”。
半导体样品的长、宽、厚分别为l 、a 、b ，半导体载流子（空穴）的浓度为p ，它们在电场作用下，以平均漂移速度沿x 方向运动，形成电流。
在垂直于电场方向上加一磁场，则运动着的载流子要受到洛仑兹力的作用该洛仑兹力指向-y 方向，因此载流子向-y 方向偏转，这样在样品的左侧面就积累了空穴，从而产生了一个指向+y 方向的电场——霍尔电场。
当该电场对空穴的作用力q 与洛仑兹力相平衡时，空穴在y 方向上所受的合力为零，达到稳态。
在稳态时，有 ：若是均匀的，则在样品左、右两侧面间的电位差：而x 方向的电流： 由以上的式子得： 所以对p 型半导体： n 型半导体： 所以的计算式： 2、 半导体电导率半导体电导率：电导率测试公式：结合电导率和霍尔系数的测量，可以计算载流子的迁移率： 实验得出与温度T 的关系曲线如图1.现在以p 型半导体为例分析：（1） 低温区。
实验三 半导体霍尔效应测量实验
实验三半导体材料的霍尔效应测量实验1实验原理1）霍尔效应霍尔效应指的是在外加磁场的作用下，给半导体通入电流，内部的载流子受到磁场引起的洛伦兹力的影响，空穴和电子向相反的方向偏转，这种偏转导致在垂直电流和磁场方向上产生正负电荷的积累，形成附加的横向电场，直至电场对载流子的作用力与洛伦兹力抵消，此时的电场强度乘以半导体样品的宽度后，可以得到霍尔电压V H。
设磁感应强度为B，电子浓度（假设为n型半导体）为n，则电流表达式为I H=nevbd，而霍尔电压产生的电场为E H=vB霍尔电压的表达式为:V H=E H b=vBb =I HnebdBb =1neI H Bd=R HI H Bd其中R H称为霍尔系数：R H=1 ne可以通过V H,B, I H的方向可以判断样品的导电类型，通过V H和 I H的关系曲线可以提取出R H，进一步还可以得到电子（空穴）浓度。
在实际测量中，还会伴随一些热磁副效应，使得V H还会附带另外一些电压，给测量带来误差。
为了消除误差，需要取不同的I H和B的方向测量四组数据求平均值得到V H，如下表示I H正向I H负向B正向V1V3B负向V2V42)范德堡法测量电阻率由于实验使用的霍尔元件可视为厚度均匀、无空洞的薄片，故可使用范德堡法进行电阻率的测量。
在样品四周制作四个极小的欧姆接触电极1,2,3,4。
如图2所示。
14图 1 霍尔效应原理示意图先在1、2端通电流，3、4端测电压，可以定义一个电阻R1=|V34| I12然后在2、3端通电流，1、4端测电压，求R2=|V14| I23理论上证明样品的电阻率与R1、R2的关系为ρ=πdln2R1+R22f可以通过查表可知范德堡因子f与R1/R2的关系，从而求得样品的电阻率。
2实验内容本实验所用仪器为SH500-A霍尔效应实验仪、恒流电源、高斯计。
实验步骤如下：1）连线掌握仪器性能，连接恒流电源与霍尔效应试验仪之间的各组连线。
2）测量霍尔系数，判断样品的导电类型测量半导体样品的霍尔系数。
实验三-霍尔效应法测量半导体的载流子浓度、-电导率和迁移
实验三霍尔效应法测量半导体的载流子浓度、电导率和迁移率一、实验目的1．了解霍尔效应实验原理以及有关霍尔元件对材料要求的知识。
2．学习用“对称测量法”消除副效应的影响，测量并绘制试样的 VH－IS 和VH－IM 曲线。
3．确定试样的导电类型、载流子浓度以及迁移率。
二、实验原理霍尔效应从本质上讲是运动的带电粒子在磁场中受洛仑兹力作用而引起的偏转。
当带电粒子（电子或空穴）被约束在固体材料中，这种偏转就导致在垂直电流和磁场的方向上产生正负电荷的聚积，从而形成附加的横向电场，即霍尔电场。
对于图（1）（a）所示的 N 型半导体试样，若在 X 方向的电极 D、E 上通以电流 Is，在 Z 方向加磁场 B，试样中载流子（电子）将受洛仑兹力：其中 e 为载流子（电子）电量， V为载流子在电流方向上的平均定向漂移速率，B 为磁感应强度。
无论载流子是正电荷还是负电荷，Fg 的方向均沿 Y 方向，在此力的作用下，载流子发生便移，则在 Y 方向即试样 A、A´电极两侧就开始聚积异号电荷而在试样 A、A´两侧产生一个电位差 VH，形成相应的附加电场 E—霍尔电场，相应的电压 VH 称为霍尔电压，电极 A、A´称为霍尔电极。
电场的指向取决于试样的导电类型。
N 型半导体的多数载流子为电子，P 型半导体的多数载流子为空穴。
对 N 型试样，霍尔电场逆 Y 方向，P 型试样则沿Y 方向，有显然，该电场是阻止载流子继续向侧面偏移，试样中载流子将受一个与 Fg方向相反的横向电场力：其中 EH 为霍尔电场强度。
FE 随电荷积累增多而增大，当达到稳恒状态时，两个力平衡，即载流子所受的横向电场力 e EH 与洛仑兹力eVB 相等，样品两侧电荷的积累就达到平衡，故有设试样的宽度为 b ，厚度为 d ，载流子浓度为 n ，则电流强度V Is 与的 关系为由（3）、（4）两式可得即霍尔电压 VH （A 、A ´电极之间的电压）与 IsB 乘积成正比与试样厚度 d 成反比。
霍尔效应实验报告
一、实验目的1. 了解霍尔效应的产生原理及现象。
2. 掌握霍尔元件的基本结构和工作原理。
3. 通过实验测量霍尔系数、电导率等参数，判断半导体材料的导电类型。
4. 学习使用对称测量法消除副效应产生的系统误差。
5. 利用霍尔效应测量磁感应强度及磁场分布。
二、实验原理霍尔效应是当电流垂直于磁场通过导体时，在导体两侧会产生垂直于电流和磁场的电压差。
这种现象称为霍尔效应。
根据霍尔效应，可以推导出霍尔电压、霍尔系数、电导率等参数之间的关系。
三、实验仪器与材料1. 霍尔效应实验仪2. 直流电源3. 数字多用表4. 磁场发生器5. 半导体样品四、实验步骤1. 霍尔效应现象观察：将霍尔元件置于磁场中，调节电流和磁场方向，观察霍尔电压的变化。
2. 测量霍尔电压：使用数字多用表测量霍尔电压，记录数据。
3. 测量电流和磁场：使用数字多用表测量通过霍尔元件的电流和磁场强度，记录数据。
4. 计算霍尔系数和电导率：根据实验数据，计算霍尔系数和电导率。
5. 消除副效应：使用对称测量法消除副效应产生的系统误差。
6. 测量磁感应强度及磁场分布：利用霍尔效应测量磁感应强度及磁场分布。
五、实验结果与分析1. 霍尔效应现象观察：实验观察到，当电流和磁场垂直时，霍尔电压最大；当电流和磁场平行时，霍尔电压为零。
2. 测量霍尔电压：实验测得霍尔电压随电流和磁场强度的变化关系，符合霍尔效应的规律。
3. 计算霍尔系数和电导率：根据实验数据，计算出霍尔系数和电导率，与理论值基本一致。
4. 消除副效应：使用对称测量法消除副效应产生的系统误差，实验结果更加准确。
5. 测量磁感应强度及磁场分布：利用霍尔效应测量磁感应强度及磁场分布，结果与理论值基本一致。
六、实验结论1. 通过实验，我们了解了霍尔效应的产生原理及现象。
2. 掌握了霍尔元件的基本结构和工作原理。
3. 通过实验测量，我们验证了霍尔效应的基本规律，并计算出霍尔系数和电导率。
4. 使用对称测量法消除了副效应产生的系统误差，实验结果更加准确。

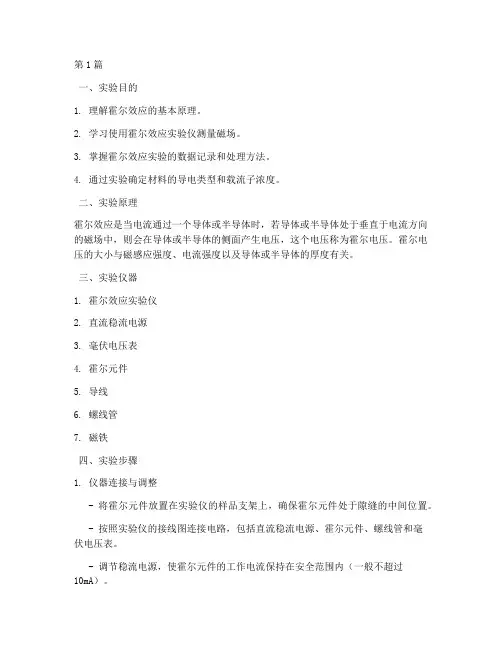

霍尔效应实验报告步骤(3篇)
第1篇一、实验目的1. 理解霍尔效应的基本原理。
2. 学习使用霍尔效应实验仪测量磁场。
3. 掌握霍尔效应实验的数据记录和处理方法。
4. 通过实验确定材料的导电类型和载流子浓度。
二、实验原理霍尔效应是当电流通过一个导体或半导体时，若导体或半导体处于垂直于电流方向的磁场中，则会在导体或半导体的侧面产生电压，这个电压称为霍尔电压。
霍尔电压的大小与磁感应强度、电流强度以及导体或半导体的厚度有关。
三、实验仪器1. 霍尔效应实验仪2. 直流稳流电源3. 毫伏电压表4. 霍尔元件5. 导线6. 螺线管7. 磁铁四、实验步骤1. 仪器连接与调整- 将霍尔元件放置在实验仪的样品支架上，确保霍尔元件处于隙缝的中间位置。
- 按照实验仪的接线图连接电路，包括直流稳流电源、霍尔元件、螺线管和毫伏电压表。
- 调节稳流电源，使霍尔元件的工作电流保持在安全范围内（一般不超过10mA）。
- 使用调零旋钮调整毫伏电压表，确保在零磁场下电压读数为零。
2. 测量不等位电压- 在零磁场下，测量霍尔元件的不等位电压，记录数据。
3. 测量霍尔电流与霍尔电压的关系- 保持励磁电流不变，逐渐调节霍尔电流，从1.00mA开始，每隔1.0mA改变一次，记录每次霍尔电流对应的霍尔电压值。
- 改变霍尔电流的方向，重复上述步骤，记录数据。
4. 测量励磁电流与霍尔电压的关系- 保持霍尔电流不变，逐渐调节励磁电流，从100.0mA开始，每隔100.0mA改变一次，记录每次励磁电流对应的霍尔电压值。
- 改变励磁电流的方向，重复上述步骤，记录数据。
5. 绘制曲线- 根据实验数据，绘制霍尔电流与霍尔电压的关系曲线和励磁电流与霍尔电压的关系曲线。
6. 数据处理与分析- 根据霍尔效应的原理，计算霍尔系数和载流子浓度。
- 分析实验结果，确定材料的导电类型。
五、注意事项1. 操作过程中，注意安全，避免触电和电火花。
2. 霍尔元件的工作电流不应超过10mA，以保护元件。
3. 在调节电流和磁场时，注意观察毫伏电压表的读数变化，避免超出量程。
半导体霍尔效应研究
半导体霍尔效应研究一、实验目的1．了解半导体中霍尔效应产生的物理过程。
2. 掌握霍尔系数和电导率和测量方法，通过对常温下霍尔系数的测定，确定半导体材料的导电类型和掺杂浓度；了解霍数随温度的变化。
3．了解实验环境条件下可能产生的副效应及其消除方法。
二、实验仪器HL-6A霍尔效应仪、C5特斯拉计三、实验原理与方法(一)霍尔效应如图14－1所示，在一块矩形半导体样的X方向均匀地通以电流Ｉｘ，处于同一等势面上的A．B两点间的电位差为零；但若在Ｚ方向加上磁场Bz时，则A．B两点将产生电势差 V ,这一现象称为霍尔效应。
其因为由美国物理学家霍尔研究载流导体在磁场中导电的性质发现而得名。
Z yB Z Y X14-1霍尔效应示意图图14-2 P型半导体的霍尔效应为什么会产生霍尔电势差？假设一块P型半导体宽度为 a，厚度为 b，如图14－2所示。
我们首先讨论其中没有温度梯度且只有一种载流子，所有载流子都具有相同的漂移速度，磁场不太强不考虑磁阻的情况。
令V为空穴速度，P为空穴浓度，p为空穴迁移率。
磁场为Z方向，电流为X方向，电流密度为J。
此时沿X方向运动的空穴在磁场B作用下，受洛沦磁力作用使之横向偏转。
由于样品有边界，有些偏转的载流子在边界累积，产生一横向电场E，我们称之为霍尔电场。
霍尔电势差即由此电场而建立。
这时空穴受力为洛沦磁力与电场力的矢量和：F＝ｅ(Ｅ＋V×B) （14－1）达到稳态时，空穴所受的横向电场力与洛沦磁力恰好抵消，即ｅ（ｖ×B）= eE ( 14-2 )又通过样品的电流为I=pevab则空穴的速度为v=I/peab代入（14－2）式得E==两边同乘以a得V=（14－3）系数=R我们称之为霍尔系数。
又因为电流强度I＝J．ab ,V=E a , 故有 V=R．．a=R R=（14－4）如果是N型半导体，这时电子沿－X方向运动，在磁场B的作用下受到指向－y方向的洛沦磁力，这样载流子在边缘的累积，在－Y 方向建立霍尔电场E，同理我们可以导出E=-JB R== (n为电子浓度) （14-5）（为电子浓度）（14－5）我们在实验中只要能测出样品电流I，磁场强度B，样品厚度 b及霍尔电位差V，就可以求出霍尔系数R。
霍尔效应实验报告
d
Hd
比例系数 RH=1/ne 称为霍尔系数。 1 ． 由 RH 的符号(或者霍尔电压的正负)判断样品的导电类型。 2 ． 由 RH 求载流子浓度 n，即
1 n
(4)
R e
H
3 ． 结合电导率的测量，求载流子的迁移率 。
电导率 σ 与载流子浓度 n 以及迁移率 之间有如下关系
结束，且挪移步长为 1cm。
在 excel 中 ，线性拟合直 线斜率
k=2.0021。k=K *B , H
所以
K =k/B=2.002142857*10^3/11.25=17 H
7.97mv/mA*T,
R =K *d=0.03559m*mv/mA*T, HH
n=1/(R *e)=1.756*10^20mA*T/(m*mv H
如今，霍尔效应非但是测定半导体材料电学参数的主要手段，而且随着电子技术的发展， 利 用 该效应 制 成 的霍 尔器 件 ，由 于结 构简 单 、频 率响 应宽 ( 高 达1 0 GHz) 、寿 命长 、 可靠 性 高等优点，已广泛用于非电量测量、自动控制和信息处理等方面。
1 ． 通过实验掌握霍尔效应基本原理，了解霍尔元件的基本结构； 2 ． 学会测量半导体材料的霍尔系数、电导率、迁移率等参数的实验方法和技术； 3 ． 学会用“对称测量法”消除副效应所产生的系统误差的实验方法。 4 ． 学习利用霍尔效应测量磁感应强度 B 及磁场分布。
图2
图3
在半导体试样上引出测量电极时,不可能做到接触电阻彻底相同。当工作电流 Is 通过不 同接触电阻时会产生不同的焦耳热,并因温差产生一个温差电动势,结果在 Y 方向产生附加电 势差 VN ，这就是能斯脱效应。而VN 的符号只与 B 的方向有关，与 Is 的方向无关，因此可通 过改变 B 的方向予以消除。 (4)里纪 —勒杜克效应—热磁效应产生的温差引起的附加电压VRL
实验报告 霍尔效应
实验报告霍尔效应一、实验目的1、了解霍尔效应的基本原理。
2、掌握用霍尔效应法测量磁场的原理和方法。
3、学会使用霍尔效应实验仪器，测量霍尔电压、电流等物理量。
二、实验原理1、霍尔效应将一块半导体薄片置于磁场中，当在薄片的纵向通以电流时，在薄片的横向两侧会产生一个电位差，这种现象称为霍尔效应。
这个电位差称为霍尔电压，用＄U_H$ 表示。
霍尔电压的产生是由于运动的载流子在磁场中受到洛伦兹力的作用而发生偏转，在薄片的两侧积累了正负电荷，从而形成了电场。
当电场力与洛伦兹力达到平衡时，电荷的积累停止，霍尔电压达到稳定值。
2、霍尔电压的计算设半导体薄片的厚度为＄d$，载流子的浓度为＄n$，电流为＄I$，磁感应强度为＄B$，则霍尔电压＄U_H$ 可以表示为：＼U_H ＝＼frac{1}｛nq}IBd\其中，＄q$ 为载流子的电荷量。
3、测量磁场如果已知半导体薄片的参数（如载流子浓度＄n$、薄片厚度＄d$）以及通过的电流＄I$，测量出霍尔电压＄U_H$，就可以计算出磁感应强度＄B$：＼B ＝＼frac{nqdU_H}｛I}＼三、实验仪器1、霍尔效应实验仪，包括霍尔元件、电磁铁、电源、电压表、电流表等。
2、特斯拉计，用于测量磁场强度。
四、实验步骤1、连接实验仪器按照实验电路图连接好霍尔效应实验仪的各个部分，确保连接正确无误。
2、调整磁场打开电磁铁电源，逐渐增加电流，使磁场强度逐渐增大。
使用特斯拉计测量磁场强度，并记录下来。
3、测量霍尔电压（1）保持磁场强度不变，改变通过霍尔元件的电流＄I$，分别测量不同电流下的霍尔电压＄U_H$，记录数据。
（2）保持电流＄I$ 不变，改变磁场强度，测量不同磁场强度下的霍尔电压＄U_H$，记录数据。
4、数据处理（1）根据测量的数据，绘制霍尔电压＄U_H$ 与电流＄I$ 的关系曲线。
（2）绘制霍尔电压＄U_H$ 与磁场强度＄B$ 的关系曲线。
（3）根据实验原理中的公式，计算出半导体薄片的载流子浓度＄n$ 和薄片厚度＄d$。
半导体物理实验——半导体霍尔效应
实验报告
一、实验目的和任务
1.理解霍尔效应的物理意义；
2.了解霍尔元件的实际应用；
3.掌握判断半导体导电类型，学会测量半导体材料的霍尔系数、电导率、载流子浓度、漂移迁移率及霍
尔迁移率的实验方法。
二、实验原理
将一块宽为2a，厚为d，长为b的半导体样品，在X方向通以均匀电流I X，Z方向上加有均匀的磁场B z 时（见图1.1所示），则在Y方向上使产生一个电势差，这个电势差为霍尔电势差，用U H表示，这种现象就称为霍尔效应。
图 2.1
与霍尔电势对应的电场，叫做霍尔电场，用E Y表示，其大小与电流密度J X和所加磁场强度B z成正比，可以定义如下形式：
E Y = R H·B Z·J X（1）
上式中，R H为比例系数，称为霍尔系数。
霍尔效应的物理意义可做如下解释：半导体中的电流是载流子（电子或空穴）的定向动动引起的，一人以速度υx运动的载流子，将受到沦仑兹力f B = e υx B Z的作用，使载流子沿虚线方向偏转，如图1.2所示，并最后堆积在与Y轴垂直的两个面上，因而产生静电场E Y，此电场对载流子的静电作用力f E=e E Y,它与磁场对运动载流子的沦仑兹力f B大小相等，电荷就能无偏离地通过半导体，因而在Y方向上就有一个恒定的电场E Y。
