橡胶衬套刚度对悬架弹性运动影响的研究

合集下载

车辆橡胶悬置系统的研究进展

车辆橡胶悬置系统的研究进展【摘要】本文介绍了车辆橡胶悬置系统的研究进展。

首先介绍了橡胶悬置系统的发展历史，从最初的简单结构到如今的复杂系统。

接着阐述了橡胶悬置系统的工作原理及橡胶材料在其中的应用。

然后探讨了橡胶悬置系统在汽车工业中的重要性，包括提高车辆行驶舒适性和稳定性的作用。

接下来分析了橡胶悬置系统的性能优势，如良好的减震效果和可调节性。

最后探讨了车辆橡胶悬置系统未来的发展方向以及在汽车工业中的前景展望，强调了其在提高车辆性能和乘坐舒适性方面的重要性。

通过本文的介绍，读者可以更加深入了解和认识车辆橡胶悬置系统，以及其在汽车工业中的应用前景。

【关键词】车辆橡胶悬置系统, 研究进展, 发展历史, 工作原理, 橡胶材料, 应用, 汽车工业, 性能优势, 未来发展方向, 舒适性, 稳定性, 前景展望.1. 引言1.1 车辆橡胶悬置系统的研究进展车辆橡胶悬置系统是指通过橡胶材料作为弹簧或减震器来支撑汽车车身，起到减震和保护车辆和乘客的作用。

近年来，随着汽车工业的快速发展，车辆橡胶悬置系统的研究也取得了一系列重要进展。

随着技术的不断创新和发展，橡胶悬置系统在汽车工业中得到了广泛的应用。

它能够有效减少车辆在行驶过程中产生的震动和噪音，提高车辆的行驶舒适性和稳定性。

橡胶悬置系统还具有良好的耐磨性和耐腐蚀性，能够有效延长汽车的使用寿命，降低维护成本。

未来，随着汽车工业的不断发展和人们对行驶舒适性和安全性的需求不断提高，车辆橡胶悬置系统将会迎来更大的发展机遇。

通过不断提高橡胶材料的性能和技术水平，进一步优化悬置系统的结构设计，将有助于提高车辆的行驶性能，满足人们日益增长的出行需求。

车辆橡胶悬置系统的研究进展将为汽车工业的发展带来新的动力，推动整个行业向着更加智能化、环保化和舒适化的方向发展。

2. 正文2.1 橡胶悬置系统的发展历史橡胶悬置系统的发展历史可以追溯到20世纪初。

最早的悬置系统采用的是弹簧和减震器来减少车辆的颠簸和震动。

减震器下衬套刚度对后多连杆独立悬架性能影响分析

减震器下衬套刚度对后多连杆独立悬架性能影响分析刘新田石少亮黄虎赵礼辉王岩松郭辉摘要：根据某车型硬点参数,建立后多连杆独立悬架模型.运用多体动力学和悬架系统运动学理论,在车轮跳动和制动力两种工况下,分析并讨论减震器下橡胶衬套的轴向刚度、扭转刚度和径向刚度变化对车轮定位参数及悬架性能的影响.分析可知:减震器下橡胶衬套的轴向和径向刚度对车轮定位参数及悬架影响不大,但是扭转刚度对车轮定位参数和悬架性能影响较大.关键词：多连杆独立悬架;橡胶衬套;刚度;减震器分类号：TH116;U463.33文献标识码：A文章编号：1001-3997(2010)10-0099-02Influence of the button rubber bush stiffness of the damper on the multi-link independent suspension performanceLIU Xin-tian SHI Shao-liang HUANG Hu ZHOU Li-hui WANG Yan-songGUO Hui基金项目：上海市高校选拔培养优秀青年教师科研专项基金资助项目(GJD-07021),上海高校特聘教授(东方学者)岗位计划资助,上海高校知识创新工程(085工程)建设项目资助(JZ0901)作者单位：刘新田（上海工程技术大学汽车工程学院,上海,201620;上海理工大学能源与动力工程学院,上海,200093）石少亮（上海工程技术大学汽车工程学院,上海,201620）黄虎（上海工程技术大学汽车工程学院,上海,201620）赵礼辉（上海工程技术大学汽车工程学院,上海,201620）王岩松（上海工程技术大学汽车工程学院,上海,201620）郭辉（上海工程技术大学汽车工程学院,上海,201620）参考文献：[1]余强,郑慕侨.汽车悬架控制技术的发展[J].汽车技术,1994(9):1～6[2]夏长高,李磊.多连杆式悬架运动特性分析与结构参数优化[J].施拉机与农用运输车,2007,34(6):39～42[3]杨树凯,宋传学等.多连杆悬架与双横臂悬架运动学和弹性运动学特性分析[J].汽车技术,2006(12):5～8[4]洪嘉振.计算多体系统动力学[M].北京:高等教育出版社,1999[5]秦洪武,刘军.多连杆式前悬架的转向定位参数仿真计算研究[J].机械设计与研究,2002,18(3):19～21[6]宋传学,蔡章.基于ADAMS/CAR的双横臂独立悬架建模与仿真[J].吉林大学学报,2004.34(4):554～558[7]吴庆鸣,梅华锋等.基于ADAMS的连杆机构多体动力学仿真研究[J].工程设计学报,2005,12(6):344～347。

橡胶衬套对悬架弹性运动与整车转向特性影响的研究

橡胶衬套对悬架弹性运动与整车转向特性影响的研究发表时间：2017-10-12T11:24:39.920Z 来源：《建筑科技》2017年9期作者：王湾湾于保硕宋坤昊[导读] 装配合适的橡胶衬套有助于车身灵敏度的提高、车身靭性的加强、车身异响的消弱等，即对整车性能综合分析研究具有重要的作用。

河北御捷车业有限公司河北邢台 054800 摘要：橡胶衬套的防振性能主耍和装配出现松矿、自身破裂老化等有关，非正常的橡胶衬套将直接导致错误的轮胎定位，致使异常的轮胎磨损，甚至在某些位置与车架直接接触后引起异响，装配合适的橡胶衬套有助于车身灵敏度的提高、车身靭性的加强、车身异响的消弱等，即对整车性能综合分析研究具有重要的作用。

关键词：橡胶衬套；悬架弹性；整车转向特性；影响研究 1研究背景及意义 1.1研究背景橡胶工业从1839年美国人-固特异发明硫化法至今已170多年,期间,英国人邓禄普在1887年发明了充气橡胶轮胎,成为推动橡胶工业发展的重要基石⑴;相应的其它橡胶部件也陆续被大量应用到了机械工业产品中,尤其是各种交通工具如航空器､轨道车辆､及地面车辆等,主要应用目的是防振｡工业上的防振檢胶最早出现在1932年,金屈与橡胶的粘结强度和可靠度在当吋已达到非常成功的水准｡以1937年以后的F丨本为例,防振橡胶首先被应)H到了螺旋菜飞机的发动机支架上,之后随着在战期积絮起来的橡胶防振技术,于1946年､1947年分别被应用到了卡车､公共汽车上,1951年以后又被应用到机车车辆的转向架上,1955年以后日本轿车工业步入正轨后,防振橡胶真正被得到极大应用[2]｡我国的橡胶工业在1949年后迅速发展,特别是改革开放进入21世纪后,橡胶部件的产量已步入世界生产大国之列｡ 2车用防振橡胶部件的构成与应用防振的本质是减少或消除源振动,但又不可能完全消除,必须考虑采用其他振动控制措施,即使用各种防振部件,特别是防振橡胶部件,包括NR天然胶以及PUR聚氨酷等弹性材料都可作为车用的防振橡胶｡其选用原则一般是:发动机悬置或悬架衬套等使用天然胶､顺丁或丁苯胶;耐油性零部件如油管支架等使用丁腈胶;耐候性零部件如球销衬套等使用氯丁胶;有耐热性要求的排气消声管吊耳等使用三元乙丙胶;阻尼性要求大的使用丁基胶;减震器支架等一般使用聚氨醋｡车用防振橡胶部件在实际使用时通常是带有刚性圈的零件,起到连接与支撑作用,同时也会影响防振檢胶的减振性能｡对于车用防振檢胶中的刚性圈,使用的主要材料有招合金､合金钢或工程塑料等｡以工程塑料为例,其材料特点是:一定的聚合特性､强度与硬度低､密度小､温度依赖性较强,相应原材料在使用吋一般需加入固化物和填充材料,例如将20%¯40%的玻璃纤维加到常用的PA66塑料中,主要用在如悬架衬套和副车架支撑等的外刚性圈上,本文将要研究的麦弗逊悬架舒适性橡胶衬套使用的正是此种材料｡具有较小密度的铅合金在车辆中使用广泛,常用结构为热乱或冷乳类的冲压板材､冷拔管材､铸造或锻压件等｡ 3橡胶衬套刚度对悬架运动学特性的影响运用ADAMS/CAR分析不同衬套刚度的悬架运动学特性,可知:当水平或垂直衬套刚度增加到两倍,或同时增加到两倍时,悬架系统的运动学特性基本上没有发生变化;当水平或者垂直衬套刚度增加到5倍,或者同时增加到5倍时,悬架系统的运动学特性的变化仍然很小。

橡胶衬套刚度对悬架运动特性的影响分析

橡胶衬套刚度对悬架运动特性的影响分析摘要：论文通过ADAMS/insight分析了橡胶衬套对定位参数的灵敏度问题，为有针对性的设计衬套和悬架提供了依据。

关键词：橡胶衬套；悬架；ADAMS/insight在现代汽车的悬架导向机构连接处越来越多的使用了橡胶衬套，并且导向机构本身也采用了柔性较大的弹性体，大量研究表明，由这些构件形成的悬架系统综合力学特性对汽车的行驶平顺性、操纵稳定性、制动性等均有显著影响。

因此很有必要研究橡胶衬套刚度对悬架弹性运动学规律的影响[1]。

1 灵敏度函数为有效对悬架性能进行分析，需研究悬架系统函数对设计变量的敏感度。

参数灵敏度是系统的参数变化对系统动态性能的影响程度[1][2][3]。

若系统函数可导，在连续系统中其一阶灵敏度系统函数可表示为：(1)式中：—系统函数；—设计变量，;n—设计变量个数。

2 橡胶衬套参数和灵敏度分析在悬架结构尺寸、轮胎参数确定的条件下，橡胶衬套刚度的变化直接导致车轮定位参数的波动[4]。

论文中试验件为控制臂和橡胶衬套总成4个，分别为前摆臂、后摆臂、上摆臂和纵臂，表4.1给出了各个橡胶衬套的外形尺寸和连接对象,表4.2列出了1~7#橡胶衬套各方向的刚度值。

以试验测得的悬架模型中橡胶衬套1~7#六个方向的刚度为设计变量，通过ADAMS/insight来研究它们对车轮定位参数的影响。

为了方便起见，在灵敏度分析时，我们用衬套刚度的比例因子来代替设计变量。

此处所谓的比例因子，就是把原衬套的刚度值看作“1”，衬套刚度值变化后变为原来的r倍。

各设计变量的灵敏度分析结果，如图1所示。

(a)外倾角影响因素(b) 前束角影响因素图1 灵敏度分析结果图1是衬套对悬架定位参数灵敏度分析结果，其中Effect指的是某处坐标值变化引起的某参数的变化与该参数原值的比值，在这个过程中其他因素认为取其平均值。

Effect的值能很好的表现坐标值在扰动时引起的特性参数变化的情况。

从图1可以看出，7#、1#、5#衬套对外倾角、前束的影响较大。

橡胶元件在汽车悬架中的应用研究

传动形式。螺旋盘与其它零件结合，可以有多种传动系统。螺旋盘和指针结合，可以用来指示角度。螺旋盘和其它零
（5）：39-43. [3]王文水.CATIA V5 典型零件建模规范[J].西安飞机工业
（集团）有限责任公司设计部，2005（12）：39-43.
件结合，作为其它用途的组件还有很大的空间，螺旋盘的
图 3 螺旋盘指针传动简图
根据图可知，设 o 点为转动中心，坐标（0，0），A
（29，60），B（x,y）；|AB|=164，因为 A 点为固定点，故 B 点轨
迹为以 A 点为转动中心，半径为 R164 的圆周；P 点在螺旋
槽内，螺旋盘绕 o 点旋转时，P 点在螺旋槽内运动，因为 A
关键词院橡胶元件；汽车悬架；应用
0 引言橡胶元件在汽车悬架设计中的应用较为普遍，但随着科学技术水平不断提升，汽车悬架系统更为复杂，对悬架稳定性提出较高要求，因而汽车悬架设计难度较大。橡胶元件的应用，会对悬架系统产生强烈影响，为优化汽车悬架系统性能，探讨橡胶元件在汽车悬架中的应用是非常必要的。 1 汽车悬架系统中橡胶元件的应用性能分析 1.1 理论研究就汽车悬架系统的整体情况来看，在橡胶元件运用过程中，静刚度是一项重要指标，能够将橡胶元件的静态力学特性准确展现出来，并在缓慢加载状态下对载荷-变形曲线具体变化加以准确判断，从而为汽车悬架的科学设计提供可靠支持。当前有关汽车悬架系统中应用橡胶元件的研究，主要侧重于圆柱形橡胶衬套的研究，在明确整体受力的基础上，确定橡胶衬套的刚度类型，尊重应力-应变的要要要要要要要要要要要要要要要要要要要要要要要
图 4 P 点运动轨迹
点为固定点，P 点绕 A 点做圆周运动。所以 P 点最后的轨

橡胶衬套刚度对悬架系统影响的研究

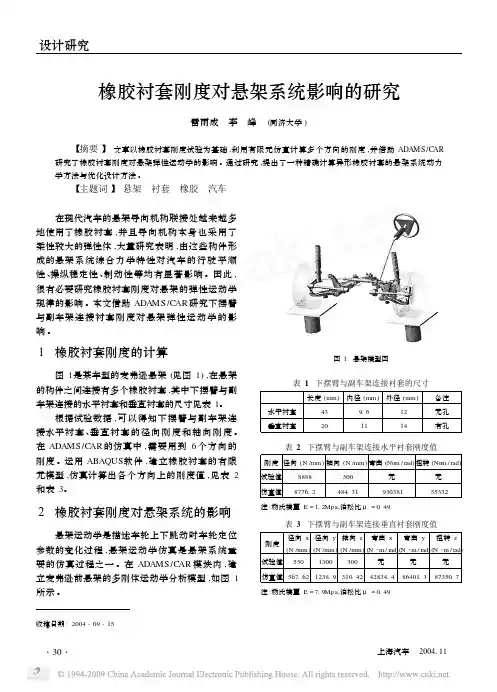

设计研究橡胶衬套刚度对悬架系统影响的研究雷雨成　李　峰　(同济大学)【摘要】　文章以橡胶衬套刚度试验为基础,利用有限元仿真计算多个方向的刚度,并借助ADAM S/CAR 研究了橡胶衬套刚度对悬架弹性运动学的影响。

通过研究,提出了一种精确计算异形橡胶衬套的悬架系统动力学方法与优化设计方法。

【主题词】　悬架　衬套　橡胶　汽车在现代汽车的悬架导向机构联接处越来越多地使用了橡胶衬套,并且导向机构本身也采用了柔性较大的弹性体,大量研究表明,由这些构件形成的悬架系统综合力学特性对汽车的行驶平顺性、操纵稳定性、制动性等均有显著影响。

因此,很有必要研究橡胶衬套刚度对悬架的弹性运动学规律的影响。

本文借助ADAMS/CAR 研究下摆臂与副车架连接衬套刚度对悬架弹性运动学的影响。

1　橡胶衬套刚度的计算图1是某车型的麦弗逊悬架(见图1),在悬架的构件之间连接有多个橡胶衬套,其中下摆臂与副车架连接的水平衬套和垂直衬套的尺寸见表1。

根据试验数据,可以得知下摆臂与副车架连接水平衬套、垂直衬套的径向刚度和轴向刚度。

在ADAMS/CAR 的仿真中,需要用到6个方向的刚度。

运用ABAQUS 软件,建立橡胶衬套的有限元模型,仿真计算出各个方向上的刚度值,见表2和表3。

2　橡胶衬套刚度对悬架系统的影响悬架运动学是描述车轮上下跳动时车轮定位参数的变化过程,悬架运动学仿真是悬架系统重要的仿真过程之一。

在ADAMS/CAR 模块内,建立麦弗逊前悬架的多刚体运动学分析模型,如图1所示。

收稿日期:2004-09-15图1　悬架模型图表1　下摆臂与副车架连接衬套的尺寸长度(mm )内径(mm )外径(mm )备注水平衬套439.612无孔垂直衬套201114有孔表2　下摆臂与副车架连接水平衬套刚度值刚度径向(N /mm )轴向(N /mm )弯曲(No m /rad )扭转(No m /rad )试验值8888500无无仿真值8776.2484.3193038155332注:杨氏模量E =1.2Mpa,泊松比μ=0.49表3　下摆臂与副车架连接垂直衬套刚度值刚度径向x (N /mm )径向y (N /mm )轴向z(N /mm )弯曲x (N ・m /rad )弯曲y (N ・m /rad )扭转z (N ・m /rad )试验值5501300300无无无仿真值567.621238.9310.4242834.486401.387350.7注:杨氏模量E =7.9Mpa,泊松比μ=0.49・03・上海汽车　2004111 设计研究在保持其它条件不变的情况下,改变下摆臂与副车架连接水平衬套和垂直衬套的刚度,比较刚度改变前后悬架系统运动学特性的变化,从而得出下臂连接衬套刚度影响悬架运动学特性的规律。
