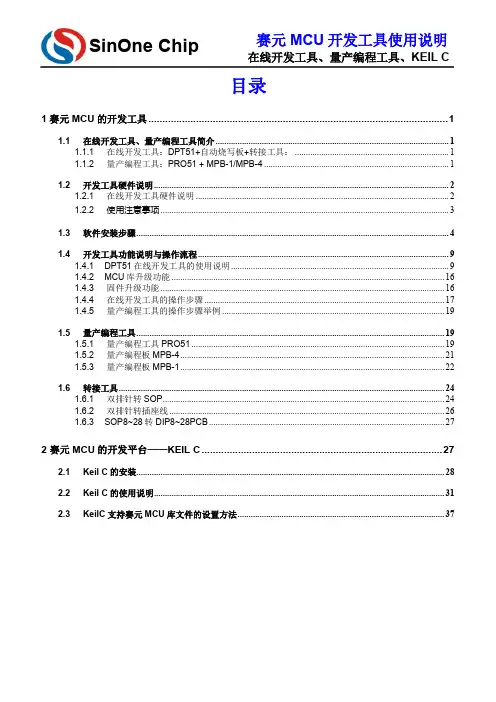

赛元 MCU 的工具使用说明
2.3 KeilC 支持赛元 MCU 库文件的设置方法.............................................................................................. 37
SinOne Chip
赛元 MCU 的工具使用说明
1.1 在线开发工具、量产编程工具简介 .......................................................................................................... 1 1.1.1 在线开发工具：DPT51+自动烧写板+转接工具： ...................................................................... 1 1.1.2 量产编程工具：PRO51 + MPB-1/MPB-4 .................................................................................... 1

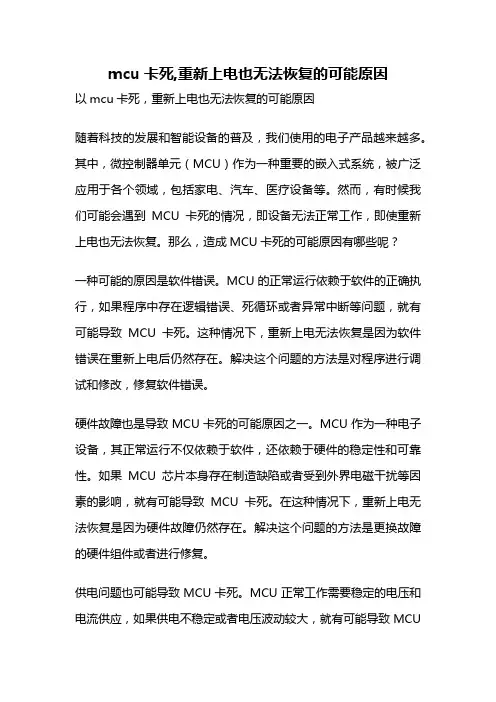

mcu卡死,重新上电也无法恢复的可能原因
mcu卡死,重新上电也无法恢复的可能原因以mcu卡死，重新上电也无法恢复的可能原因随着科技的发展和智能设备的普及，我们使用的电子产品越来越多。
其中，微控制器单元（MCU）作为一种重要的嵌入式系统，被广泛应用于各个领域，包括家电、汽车、医疗设备等。
然而，有时候我们可能会遇到MCU卡死的情况，即设备无法正常工作，即使重新上电也无法恢复。
那么，造成MCU卡死的可能原因有哪些呢？一种可能的原因是软件错误。
MCU的正常运行依赖于软件的正确执行，如果程序中存在逻辑错误、死循环或者异常中断等问题，就有可能导致MCU卡死。
这种情况下，重新上电无法恢复是因为软件错误在重新上电后仍然存在。
解决这个问题的方法是对程序进行调试和修改，修复软件错误。
硬件故障也是导致MCU卡死的可能原因之一。
MCU作为一种电子设备，其正常运行不仅依赖于软件，还依赖于硬件的稳定性和可靠性。
如果MCU芯片本身存在制造缺陷或者受到外界电磁干扰等因素的影响，就有可能导致MCU卡死。
在这种情况下，重新上电无法恢复是因为硬件故障仍然存在。
解决这个问题的方法是更换故障的硬件组件或者进行修复。
供电问题也可能导致MCU卡死。
MCU正常工作需要稳定的电压和电流供应，如果供电不稳定或者电压波动较大，就有可能导致MCU无法正常工作。
在这种情况下，重新上电无法恢复是因为供电问题仍然存在。
解决这个问题的方法是检查供电电路，确保供电稳定，并根据需要增加电压稳压电路或者滤波电路。
温度过高也可能导致MCU卡死。
MCU芯片在工作过程中会产生一定的热量，如果温度过高，就有可能导致芯片内部结构变化，进而影响芯片的正常工作。
在这种情况下，重新上电无法恢复是因为温度问题仍然存在。
解决这个问题的方法是增加散热措施，如安装散热片、增加风扇等，以保持MCU的工作温度在安全范围内。
外设设备故障也可能导致MCU卡死。
MCU作为一个嵌入式系统，通常会连接各种外设设备，如传感器、执行器等。
如果外设设备出现故障，如传感器失效、执行器卡死等，就有可能导致MCU无法正常工作。
基于赛元两款MCU的触摸电磁炉整体方案
基于赛元两款MCU的触摸电磁炉整体方案
电磁炉工作原理：
一般厨具是通过本身发热，热量再传导到锅具，电磁炉不是由本身产生热量对食物进行加热，电磁炉将交流电转换成直流电压，再通过励磁线圈加到IGBT上，IGBT受驱动控制导通和截止，励磁线圈有频率为20-50KHz的电流流过，励磁线圈产生高频磁场，若有铁锅置于炉面上，则锅底产生涡流，涡流克服锅内阻而转换成热能。
由于电磁炉是采用这种磁场感应电流的加热原理，它的关键元器件是大功率IGBT高速交替开关，IGBT的保护是电磁炉的重点和难点，针对电磁炉工作过程中，遇任任何情况都要快速保护的特点，赛元推出了电磁加热专用微控制器SC91F738，内置16MHz RC可提供MCU 16MHz工作频率，8K FlashROM，256RAM，4路比较器，1路运算放大器，3+1通道ADC，蜂鸣器Buzzer，IGBT控制PPG，把过流保护，过流保护，反压调节，同步等等功能模块都集成到MCU内部。
电磁炉功能
1、无锅检测
自动侦测炉台有无锅，只在有锅时，才能开启功率器件IGBT。
2、功率控制
赛元SC91F738的PPG输出不同的PWM信号，所形成的负荷电流的大小是不同的。
根据所设的档位的功率大小，由SC91F738测试到的市电电压值、电流值，PPG输出合适的PPG 占空比，以达到功率的自动控制。
使功率不受市的影响。
3、温度控制
在微晶板的锅底下方设置了温度传感器，可实现对温度的自动控制，用户可选适合的温度档。
4、定时
预约开机，定时关机
5、报警。
赛元MCU应用注意事项
设置代码存放区域，便于调试。将代码区设置在 0x0100 之后。 打开项目选项中的“BL51Locate 属性页，在 Code Range 处输入“0x0100”保存，重新编译，进行调试 等。见下图：
Page 1 of 28 深圳市赛元微电子有限公司
V 1.0
2.1 内部EEPROM的操作——IAP操作 .......................................................................................................... 6
2.2 EEPROM操作代码..................................................................................................................................... 7
4 附注：赛元MCU的DEMO程序 ............................................................................................22
4.1 I/O的初始化设置....................................................................................................................................... 22
赛元 MCU 应用注意事项
设置方法如下： ① 将代码存放区恢复回全区域，即取消第一步的操作。即将 Code Range 的数据去掉，点击 OK 保存。
芯片技术应用中常见问题及解决方案解析
芯片技术应用中常见问题及解决方案解析随着科技的不断发展，芯片技术在各个领域都得到了广泛的应用，从智能手机到汽车控制系统，从医疗设备到工业自动化，芯片技术的应用无处不在。
然而，在芯片技术的应用过程中，我们也会面临一些常见问题。
本文将对这些问题进行解析，并提供相应的解决方案。
首先，一个常见的问题是芯片的散热。
由于芯片在工作过程中会产生大量的热量，如果散热不良，会导致芯片温度过高，进而影响芯片的性能和寿命。
解决这个问题的方法有很多，例如使用散热片、风扇或液冷系统来提高散热效果。
此外，还可以通过优化芯片的设计，减少功耗，从而降低芯片的温度。
另一个常见的问题是芯片的功耗管理。
随着芯片功能的不断增加，功耗管理变得尤为重要。
高功耗不仅会导致芯片发热，还会消耗大量的电能，降低设备的续航时间。
为了解决这个问题，可以采取一系列的措施，如优化芯片的电源管理策略，采用低功耗的设计技术，以及使用智能功耗管理算法等。
通过这些措施，可以有效降低芯片的功耗，提高设备的续航时间。
此外，芯片的安全性也是一个重要的问题。
随着互联网的普及，越来越多的设备通过网络连接，这也使得芯片的安全性面临更多的挑战。
黑客可以通过漏洞攻击芯片，窃取用户的个人信息或者控制设备。
为了保护芯片的安全，可以采取一系列的安全措施，如加密算法、访问控制机制、漏洞修复等。
此外，及时更新芯片的固件也是保护芯片安全的重要手段。
还有一个常见的问题是芯片的可靠性。
芯片作为设备的核心部件，其可靠性直接影响设备的性能和寿命。
在芯片设计和制造过程中，需要采取一系列的措施来提高芯片的可靠性。
例如，采用可靠的材料和工艺，进行严格的测试和验证，以及建立完善的质量控制体系等。
此外，还可以通过冗余设计和故障检测机制来提高芯片的可靠性。
最后，芯片技术应用中还存在着一些其他的问题，如芯片的集成度、性能的提升、成本的控制等。
解决这些问题需要综合考虑各种因素，并采取相应的措施。
例如，可以采用先进的封装技术来提高芯片的集成度，使用新的材料和工艺来提升芯片的性能，以及优化设计和生产流程来降低芯片的成本。
MCU即结构与组成以及破解MCU方法及预防措施
MCU即结构与组成以及破解MCU方法及预防措施首先明白MCU是什么——即结构与组成本文对于志在研究MCU防护的同学，能给很多参考思路，但对于想当黑客的人，张飞实战电子对后果概不负责...Ⅰ：中央处理器CPU，包括运算器、控制器和寄存器组。
是MCU内部的核心部件，由运算部件和控制部件两大部分组成。
前者能完成数据的算术逻辑运算、位变量处理和数据传送操作，后者是按一定时序协调工作，是分析和执行指令的部件。
Ⅱ：存储器，包括ROM和RAM。
ROM程序存储器，MCU的工作是按事先编制好的程序一条条循序执行的，ROM程序存储器即用来存放已编的程序（系统程序由制造厂家编制和写入）。
存储数据掉电后不消失。
ROM又分为片内存储器和片外（扩展）存储器两种。
RAM数据存储器，在程序运行过程中可以随时写入数据，又可以随时读出数据。
存储数据在掉电后不能保持。
RAM也分为片内数据存储器和片外（扩展）存储器两种。
Ⅲ：输入、输出I/O接口，与外部输入、输出（电路）设备相连接。
PO/P1/P2/P3等数字I/O接口，内部电路含端口锁存器、输出驱动器和输入缓冲器等电路。
其中PO为三态双向接口，P1/P2/P3数字I/O端口，内部驱动器为“开路集电极”输出电路，应用时内部或外部电路接有上拉电阻。
每个端口均可作为数字信号输入或输出口，并具有复用功能（指端口功能有第一功能、第二功能甚至数个功能，在应用中可灵活设置）。
MCU器件，除数字I/O端口外，还有ADC模拟量输入、输出端口，输入信号经内部A/D 转换电路，变换为数字（频率）信号，再进行处理;对输出模拟量信号，则先经D/A转换后，再输出至外部电路。
再来谈几种如何破解MCU方法及预防措施一、非侵入式攻击不需要对元器件进行初始化。
攻击时可以把元器件放在测试电路中分析，也可单独连接元器件。
一旦成功，这种攻击很容易普及，并且重新进行攻击不需要很大的开销。
另外，使用这种攻击不会留下痕迹。
因此，这被认为是对任意元器件的硬件安全最大的威胁。
单片机技术的使用中常见问题及解决方案集锦
单片机技术的使用中常见问题及解决方案集锦引言:单片机技术作为嵌入式系统开发的核心，广泛应用于各个领域。
然而，在实际使用过程中，我们常常会遇到各种问题，这不仅会影响项目的进展，还可能导致系统的稳定性和可靠性下降。
本文将针对单片机技术的使用中常见问题进行分析，并提供一些解决方案，帮助读者更好地应对这些问题。
一、电路设计问题及解决方案在单片机技术的应用中，电路设计是至关重要的，一个合理的电路设计能够提高系统的稳定性和可靠性。
以下是一些常见的电路设计问题及解决方案：1. 电源干扰问题电源干扰是导致单片机系统不稳定的常见问题之一。
解决方案是在电源输入端添加电源滤波电路，如电容滤波器和磁珠滤波器，以减小电源线上的噪声。
2. 时钟电路问题时钟电路是单片机系统中的关键部分，它提供了系统的时钟信号。
如果时钟电路设计不合理，可能会导致系统时钟不准确或者不稳定。
解决方案是使用稳定的时钟源，并在时钟信号线上添加适当的阻抗匹配电路，以降低时钟信号的反射和干扰。
3. 脉冲干扰问题脉冲干扰是由于电路中的开关动作引起的，它会导致单片机系统的工作不正常。
解决方案是在输入端添加合适的滤波电路，如RC滤波器或者磁珠滤波器，以减小脉冲干扰的影响。
二、软件编程问题及解决方案单片机技术的应用离不开软件编程，一个高效、可靠的程序是保证系统正常运行的关键。
以下是一些常见的软件编程问题及解决方案：1. 内存管理问题单片机的内存资源有限，合理地管理内存是提高程序效率的关键。
解决方案是合理地分配内存空间，避免内存碎片的产生，并使用适当的数据结构和算法来优化程序。
2. 中断处理问题中断是单片机系统中常用的一种处理方式，但不正确的中断处理可能导致系统死机或者数据丢失。
解决方案是在中断处理程序中尽量减少对全局变量的访问，避免死锁和资源竞争的问题。
3. 时序控制问题时序控制是单片机系统中的重要部分，它决定了系统各个模块的工作顺序和时序关系。
解决方案是合理地设计时序控制逻辑，并使用定时器和计数器等硬件资源来辅助实现。
防止由于代码跑飞而导致MCU应用故障的技术
防止由于代码跑飞而导致MCU应用故障的技术导致代码跑飞的原因可能是错误的代码、超出规范允许范围运行MCU、或者是严重的EMI或电气噪声事件。
这些预防措施尤为重要：使用了任何类型的片上或外部非易失性存储器（闪存、EEPROM或备份RAM）的应用、以及外部硬件有可能进入一种异常状态，甚至是破坏状态的应用。
根据定义，在代码跑飞后，MCU的运行是不可预测的，甚至不能相信其I/O 端口会继续输出可接受的状态。
这就有可能使其端口进入一种不可预测的状态，进而导致外部硬件也进入不可预测的状态。
在使用非易失性存储器的应用中，储存器中的内容有可能被MCU的失控行为破坏。
如果闪存或EEPROM存储器中包含应用代码，问题会更严重。
如果代码遭到破坏，整个应用可能都无法运行，而且不可能通过局部的重新编程来恢复。
这就要求我们通过在线重新编程，甚至可能必须更换包含MCU的整个PCB，来修复这些设备。
1.防止代码跑飞在基于ROM的简单应用中，可能不使用非易失性存储器，也无需关心I/O 出现无法预测的状态。
在这种情况下，采取预防措施来防止代码跑飞就显得不那么紧迫，尽管它仍然具备一些作用，例如在电压下降时防止LED指示灯或其它显示器的混乱闪烁。
即使事先没有迹象表明一个应用可能出现某种有害的故障，我们还是强烈建议您采取所有必要的预防措施，以防止代码跑飞，这是一个非常好的做法。
这些建议都是一些老生常谈，但人们有时会置若罔闻，因此也并非总是被采用的。
虽然我们在这里讨论的是MC68HC(9)08 这款特定的器件，但这些技术适用于所有MCU的应用。
1. 防止代码跑飞在上电和掉电过程中，代码跑飞都是潜在的风险。
这两种情况要以不同方式进行处理。
防止代码跑飞的最重要的方法就是低电压禁止功能（LVI）。
当Vdd 电源降低到规定的最小值以下时，LVI能让MCU保持复位状态。
尽管LVI可以在电源故障时保护应用系统，但它最重要的作用还是在有意关断电源时出现的瞬时状态下提供保护。
