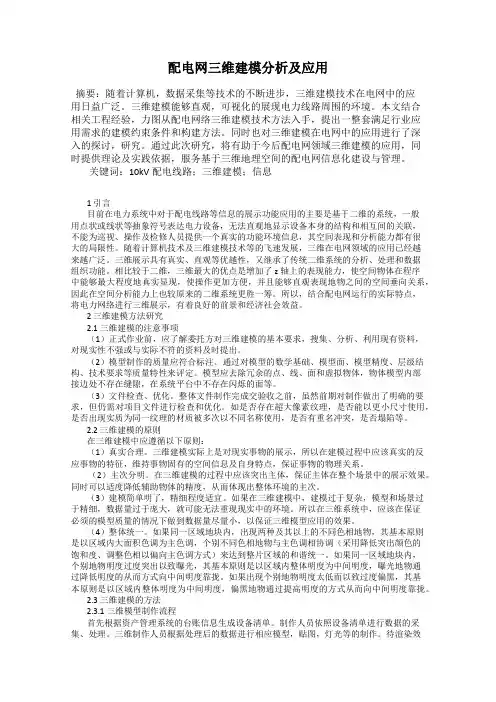

配电网三维建模分析及应用
配电网三维建模分析及应用摘要：随着计算机，数据采集等技术的不断进步，三维建模技术在电网中的应用日益广泛。
三维建模能够直观，可视化的展现电力线路周围的环境。
本文结合相关工程经验，力图从配电网络三维建模技术方法入手，提出一整套满足行业应用需求的建模约束条件和构建方法。
同时也对三维建模在电网中的应用进行了深入的探讨，研究。
通过此次研究，将有助于今后配电网领域三维建模的应用，同时提供理论及实践依据，服务基于三维地理空间的配电网信息化建设与管理。
关键词：10kV配电线路；三维建模；信息1 引言目前在电力系统中对于配电线路等信息的展示功能应用的主要是基于二维的系统，一般用点状或线状等抽象符号表达电力设备，无法直观地显示设备本身的结构和相互间的关联，不能为巡视、操作及检修人员提供一个真实的功能环境信息，其空间表现和分析能力都有很大的局限性。
随着计算机技术及三维建模技术等的飞速发展，三维在电网领域的应用已经越来越广泛。
三维展示具有真实、直观等优越性，又继承了传统二维系统的分析、处理和数据组织功能。
相比较于二维，三维最大的优点是增加了z轴上的表现能力，使空间物体在程序中能够最大程度地真实显现，使操作更加方便，并且能够直观表现地物之间的空间垂向关系，因此在空间分析能力上也较原来的二维系统更胜一筹。
所以，结合配电网运行的实际特点，将电力网络进行三维展示，有着良好的前景和经济社会效益。
2 三维建模方法研究2.1 三维建模的注意事项（1）正式作业前，应了解委托方对三维建模的基本要求，搜集、分析、利用现有资料，对现实性不强或与实际不符的资料及时提出。
（2）模型制作的质量应符合标注。
通过对模型的数学基础、模型面、模型精度、层级结构、技术要求等质量特性来评定。
模型应去除冗余的点、线、面和虚拟物体，物体模型内部接边处不存在缝隙，在系统平台中不存在闪烁的面等。
（3）文件检查、优化。
整体文件制作完成交验收之前，虽然前期对制作做出了明确的要求，但仍需对项目文件进行检查和优化。
配电网的简化数据结构模型及其优化
鸥
陈俊 山 （ 州 电业 局 福 建 福 ｌ ３ ０ ０ ） 福 。 ５ ０９ Ｉ ，
摘要 详 细介 绍 配 电 网 的 简 化 数 据 结 构模 型 ． 配 电 网线 路 上 的 柱 上 开 关 看 作 是 节 点 ． 相 邻 两 个 节 点 间 的 配 电馈 线 和 将 将
用 集 中参 数模 型 建 立 电源 点 、传 输线 和 变 压 器 的 等 值 电 路 ， 从 而 获 得 描 述 电力 系统 的导 纳 矩 阵 ，采 用 牛 顿 拉 夫 逊 法 、Ｑ Ｐ
分 解 法 等 迭 代 方 法 就 可 以得 出 电 力 系 统 的 潮 流 。但 配 电 网 的
ｄ２ ｌ ｄ２ ２
构 矩 阵 ， 中 Ｎ为 配 电 网 中 节 点 个 数 ， ： 其 即
Ｃｌ ｌ Ｃ１ ２ Ｃ２ ２
●
Ｍ一 １ 电源点 ；Ｓ － １ 馈线 开关 ；Ｅ 卜末梢 点： Ｂ 接分支 点 ；●一电源 点；一 接分 支点 ； 卜Ｔ ・Ｔ ●一 闸状态点 ；０一 闸状态 点 合 分
图 １ 一 个配 电 网局 部 的传 统 模 型和 简 化 模 型
…
电线 路和配 电变压 器综 合看作是一种 耗散元件 ， 将相 邻两个
节 点 间 的 配 电馈 线 和 配 电 变 压 器 综 合 看 作 是 图 的 边 ， 的 权 边 即是 该 条 边 上 所 有 配 电 变 压 器 供 出的 负 荷 之 和 。但 是 在 简 化 模 型 中 ，必 须 将 分 支线 路 的 末 梢 表 示 为 处 于 分 状 态 的 节 点 。
Ｃ２ １
Ｃ＝ ＝
●
： ＣＮ １
： ＣⅣ２
作 者 简 介 ：陈 俊 山 （９ １ ） 男， １７ ￣ ， 工程 师 ， 在 福 州 市 电 业局 工作 。 现
基于CYME软件的城市配电网规划仿真
基于CYME软件的城市配电网规划仿真刘煌煌;刘前进;陈柔伊;于力【摘要】为提高配电网规划的效率、保证设备运行的安全性和经济性,该文运用加拿大电力系统仿真分析软件CYME的CYMDIST模块对广东省佛山市某区的配电网络拓扑结构进行规划建模,并以潮流分析、电容器优化配置、负荷平衡功能为例进行仿真分析.应用结果表明,该软件模块只需建立一次模型便可满足配电网规划所需的各类仿真分析且规划结果符合实际情况,在对配网系统进行规划和分析方面具有准确度高、可靠性好、实用性强的优良性能.【期刊名称】《电力系统及其自动化学报》【年(卷),期】2014(026)010【总页数】7页(P13-19)【关键词】城市配电网;规划建模;潮流分析;电容器优化配置;负荷平衡;CYME【作者】刘煌煌;刘前进;陈柔伊;于力【作者单位】华南理工大学电力学院,广州510640;华南理工大学电力学院,广州510640;南方电网科学研究院有限责任公司,广州510080;南方电网科学研究院有限责任公司,广州510080【正文语种】中文【中图分类】TM715随着经济发展，电力需求量急剧增长，配电网结构日趋复杂，用户对电能质量要求越来越高。
在配电网结构复杂、负荷信息时刻变化和设备繁多的情况下，如何提高配电网规划的效率，保证设备运行的安全性和经济性，是国内在配电网规划和改造中面临的一个主要问题[1-3]。
目前，国内外城市配电网规划大多利用相应软件进行，但存在以下两方面的问题[4]：第1，部分软件的功能集中在应用管理信息系统的层面，缺少较为全面的规划分析功能；第2，大部分软件运用上需要较多的人工干预和手动操作，自动化程度低。
加拿大电力系统分析软件CYME是协助输电、配电和工业领域的电力工程师进行电网规划的一款强大的、成套的、先进的模拟仿真工具。
该软件具备电网分析能力及方案规划、案例研究功能，不仅有助于电气工程师解决在电网规划和运行管理中存在的问题，还可以准确地评估系统现在或将来的状态，从而对系统进行改进或重新配置。
13节点配电网的建模与仿真
大学生课外创新实验竞赛总结报告项目简介：在配电网的正常运行中，随着用电负荷的变化和系统运行方式的改变，网络中的损耗也将发生变化。
要严格保证所有的用户在任何时刻都有额定的电压是不可能的，因此配电网的某个节点电压偏移额定值是无法避免的。
为保证电力系统的正常运行，需要对各节点处的电气量进行监测。
在电力系统发生故障后，各节点的电气量也会发生较大波动，也需要对各节点处的电气量进行监测。
对配电网进行建模仿真，可以了解配电网各个节点的电流，电压特征，仿真结果对配电网的实际运行有着正要的实际意义。
在PSCAD/EMTDC平台上搭建13节点中性点不接地配电网的仿真模型，仿真了不同故障情况对故障点的电压，电流的幅值、相位特征的影响，并得到各节点处的节点电压和电流的波形。
将各节点电压和电流的数据导入matlab中对数据进行绘图。
并对数据进行频谱分析，在频域上观察电流电压数据的基本特征。
为了提取各节点处的以及故障处电流电压的特征量，基于PSCAD/EMTDC的仿真环境，搭建了13节点中性点不接地配电网的仿真模型。
线路模型采用分布式参数模型进行仿真。
对于故障分析，改变故障的发生位置，故障的发生时间以及故障的类型进行仿真，观察各节点处电流、电压的仿真曲线，并对结果进行简单分析。
深入研究故障对整个配电网各节点处的电流电压特征量的影响，为故障的确定以及排除提供了理论依据。
关键词：PSCAD/EMTDC matlab 潮流分析频谱分析Ag故障配电网项目创新点：在PSCAD/EMTDC平台上搭建13节点中性点不接地配电网的仿真模型，其中输电线路采取分布式参数模型进行建模。
改变故障的发生时间，发生位置以及故障类型，在PSCAD/EMTDC平台上进行仿真。
将在PSCAD/EMTDC中得到的各节点电压和电流的数据导入matlab中对数据进行绘图，并对不同节点的电流电压波形进行对比，简要分析造成差异的主要原因。
同时对各节点所采集的电流电压数据进行频谱分析。
馈线自动化-安徽工业大学(不同类型分段器工作原理及参
整定步骤
◆分段器的整定： ▲分段器的Y时限一般统一选为5s。 ▲分段器X时限的整定： 第一步：确定分段器合闸时间间隔，并从联络开关出将配电网分割成如干以 电源开关为根的树状配电子网络。 第二步：在各配电自网络中，以电源节点合闸为时间起点，分别对各个分段 器标注其绝对合闸延时时间，并注意不能在任何时刻有一台以上的分段开关同 时合闸。
进行监视。 对时功能—接受主系统的对时指令，以便和系统时钟保持一致
事件顺序记录—记录状态量发生变化的时刻和先后顺序。
事故记录—记录事故发生时的最大故障电流和事故前一段时间的平 均负荷，以便分析事故，隔离故障区域，恢复健全区域供电和进 行负荷重新分配。
定值远方修改和定值召唤—能接收控制中心的指令修改整定值，并 使控制中心可以随时召唤FTU的当前整定值。使整定值可以随着 配电网运行方式的改变而改变。
代表分段器合闸状态 代表分段器断开状态 代表联络开关断开状态
16
a
b
c
d
e
f
A
B
C
D
E
F
（2）
联络开关
a
A
B
15s
b
c
C （3）
d
e
D
E
联络开关
f F
a
b
c
d
e
f
A
B
C
D
E
F
15s
7s （4）
联络开关
a
bcBiblioteka defA
B
C
D
E
F
15s
7s
7s
联络开关
（5）
a
b
c
d
e
f
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
复杂配电网简化建立模型
在配电自动化系统中, 为了实现智能配电功能, 必须建立配
电网的数学模型并分析配电网的潮流。
通过对组成复杂电力系统的网络, 负荷的分析、熟悉复杂电力系统模型的组成,掌握模型参数的求证方法。
传统的电力系统分析采用P-Q分解法和N-R法等方法[1,2] 。
上述方法由于需要将配电网上的每台配电变压器都看作是节点, 从而导致矩阵非常庞大, 严重影响处理速度。
更不利的是,为了降低建设费用,配电线路上通常只有柱上开关的量测是可以满足的, 而配电变压器一般均不安装量测设备, 导致传统方法由于严重缺乏量测数据而无法得出潮流[3] 。
1复杂配电网简化模型
馈电线路是配电网中的一个术语, 它可以指与任意配网节点相连接的支路, 可以是馈入支路, 也可以是馈出支路。
但因为配电网的典型拓扑是辐射型, 所以馈电线路中的能量流动是单向的。
但为提高供电可靠性, 配网结构变化很复杂,功率的传输也并非绝对是一个方向。
所以粗略地说, 配电网中的支路都可称之为馈电线路。
本模块介绍电力系统等值得概念和方法。
通过概念讲解和方法介绍, 熟悉和掌握电力系统等值原理、等值的步骤、等值模型参数的求证方法。
馈电线路在描述时为了更好的体现配电线路与变电站的10kV出现间隔的关系，这里馈电线路专门用于描述配电线路起点电源信息。
1.1电力系统馈电线路潮流数据
(1)根据网络拓扑, 对节点编号。
现代电力系统分析软件般采用节点命名给节点编号, 命名可用中文,例如变电站名加母线电压等级的简写(如35kV,写作3)。
(2)给定线路及变压器所构成的各支路阻抗、非标变比(变压
器支路) 、充电导纳(线路) 等。
(3)根据发电厂开停机安排, 给定各发电机有功、无功出力, 一般可将同一电厂的接在同一母线上的多台同机型机组合并。
(4)指定平衡节点和基准电压( 一般是模1.0 、角0°), 平衡节点一般是大型调频厂；给定PV节点和节点电压,PV节点一般是无功储备的大型电厂或大型无功补偿点。
(5)给定各节点负荷有功、无功。
(6)给定并联和串联无功补偿设备和FACTS装置的模型参数等。
1.2外部系统等值简化数据采用电力系统等值技术和软件对外
部电力系统进行等值化
简, 获得化简后的等值参数。
1.3建立潮流计算数据文件
1.4电力系统外部等值概念
现代电力系统是广域存在的, 某一个地域的电力系统一般都是一个在广域发布的更大型的系统的组成部分。
某一个地域的电力系统分析, 所关注的是地域内部的电力系统信息, 对其外部电力系统信息可以不顾及。
内部电力系统使用详尽的模型来描述, 而外部电力
系统则用一个近似的简化模型来描述, 只要具有足够的精度就可以
了。
建立外部近似的简化模型称之为电力系统外部等值。
外部等值分以下三步。
(1)构造一个外部等值的模型。
(2)用附加的假象注入匹配基本情况下的边界注入。
(3)在研究其他偶然事故时, 使用具有由第二步得来的边界注入的外部等值。
图1(a) 所示为一段典型的馈电线路, 图1(b) 为采用等效负荷代替该条馈线上的所有负荷时的等效电路。
图中,A 和B 分别为馈线上的两个分段开关，UA、UAp UB UBp分别为A和B两个分段开关处的电压幅值(V)及其相角；SA、SAp SB SBp分别为A 和B两个分段开关处的视在功率幅值(kVA)及其相角;r和x分别为A和B间的馈线单位长度的电阻和电抗(Q km-1);A和B两个分段开关之间馈线的总长度为L(km)。
在图1(a)中,Si和Sip分
别为节点i 处供出的视在功率幅值(kVA) 及其相角;Lij 为节点i 和j之间的馈线的长度(km)。
在图1(b)中,SK和SKp分别为采用视在功率表示的等效负荷的幅值(kVA)及其相角；LAK和LBK分别为A 和B两个分段开关到等效负荷处(节点K)的馈线的长度
(km);IA,IAp,IB,IBp,IC,ICp 分别为图中各支路电流的幅值(A) 和
相角。
由于通常可以在分段开关上同杆安装FTU,因此能够得到详
细而准确的量测数据。
因此求取基于等效负荷的简化模型, 实际上
就是根据A和B处FTU上报的电压和视在功率求解等效负荷及其位置的过程。
参照图1(b)，假设从A到K间的馈线长度为L1,则从B到K 间
的馈线长度为L2=(L-L1),根据A端参数可计算出等效负荷处的电压
幅值为:
(1)
其中,PA和QA分别为流过节点A的有功功率(kW)和无功功率( kVar) 。
设计误差函数Uerr 为:
(2)
可以通过迭代法求出L1 和L2 的值。
当Uerr 的绝对值小于
指定误差极限时, 则认为迭代已经收敛;否则, 当Uerr 大于零时, 则在下一次迭代时适当加大L1的取值；当Uerr小于零时，则在下
一次迭代时适当减小L1 的取值。
J J J
根据图1(b) 显然有:
因此可以得出:
; (3)
这样就得出了基于等效负荷的简化模型的全部参数。
2计算实例
在这里我们分析一个实际的线路（如图2 所示）, 即卧龙区配
电网的岗供六线,它由34个节点和33条支路组成, 各条支路负荷的分布如附录所示。
图3和图4给出了采用本文提出的方法ELM法和EVM法分别计算岗供六线的结果，并与不经过近似处理的N-R严格法进行了对比。
3结语
综上所述, 馈线上的负荷及其分布情况可以通过馈线两端的电压和流过馈线两端的分段开关的功率反映出来, 而在配电自动化系统中，分段开关位置一般都要安装FTU，因此是可以量测的。
与其它简化方法相比, 本文提出的方法不必量测馈线上的配电变压器的负荷, 也不必知道各负荷间的阻抗, 就可以得出更精确的分析结果, 而且建立的简化模型是双向的。
