叶面积指数遥感反演
LAI反演 lishumin
11
第二部分
单变量统计方法
是构建遥感信息单变量（不同波段的反射率值和各种VI） 和LAI的经验关系模型来反演LAI。
在拟和单变量和LAI的关系时，一般用到线性模型、指数 模型、对数模型、双曲线模型等预测模型，用总均方根差 （RMSE）来评价拟和的精度。
多变量统计方法
2）植被指数NDVI在消除土壤背景影响方面的能力较差，而 且NDVI的饱和点较低，很容易达到饱和，在LAI较大时反应 不灵敏；
模型精度没有保证。
LAI反演 lishumin
14
第二部分
方法二 物理反演
物理模型反演方法又称基于物理学的光学模型方法 目前，植被遥感物理模型分为几何光学模型、辐射
传输模型以及二者的混合模型，它们都是物理光学 模型
与单变量方法基本类似，不同之处在于前者是用多个遥 感信息变量与LAI建立经验统计关系模型。
多变量统计模型也可用RMSE来评价拟和精度。
LAI反演 lishumin
12
第二部分
植被指数VIs（vegetation indices） 植被指数种类繁多，它们有一个共同特点是很难消除
土壤背景影响和忽略地物二向性反射的基本特征。
土壤参数 客观参数
参数
叶绿素a+b浓度 Cab ( g cm2 )
水厚度
C (cm)
干物质含量
Cm
叶肉结构
LAI反演 lishumin
17
几何光学模型与辐射传输模型特点对照表
18
第二部分
几何光学模型 （Geometric-Optical，GO）
主要考虑地表的宏观几何结构，把地表假设为具有已知 几何形状和光学性质，按一定方式排列的几何体，通过 分析几何体对光线的截获和遮阴及地表面的反射来确定 植被冠层的方向反射（赵英时，2003）。
几何光学模型较好的解释了热点现象
LAI反演 lishumin
21
第二部分
二向性反射
由于大气或地表都不是理想的均匀层或朗伯体，即其表面 的反射辐射强度与入射辐射方向有关，而且在各反射方向 上不均匀分布。地表的反射特性通常既不是漫反射也不是 镜面反射，甚至不是二者的加权和。二向性反射是自然界 中物体对电磁波反射的基本宏观现象。
LAI反演 lishumin
26
第二部分
PROSPECT模型 –叶片水平
叶片散射率模型，此模型模拟叶片从可见光到中红外波段 （400nm~2500nm）的反射和透射率，并将它们作为叶 片结构参数和生物化学参数的函数。
基于Allen（1969）提出的“平板模型”，即把叶片看做为 一个表面粗糙的均匀平板，把非致密型叶片当做由N层平板 夹和N-1层空气组成。现在N已经被扩展到实数范围内，N 实际描述的是叶片内部的结构。
LAI反演 lishumin
22
第二部分
太阳 观测
方位角 天顶角 高度角
“二向反射率” 指反射率是由太阳光的入射方向和观测者的
观测方向共同决定。
多角度遥感
我们通常用的反射率是指星下点观测（垂直观测）的反射率。
LAI反演 lishumin
23
BRDF模型
二向性反射的研究主要是对二向性反射分布函数模型的研究。 二向性反射分布函数
及PROSAIL模型
16
第二部分
什么是几何光学模型和辐射传输模型？
在冠层反射率模型中，之所以分为这两类，主要是由于 地面植被（森林、草地、农作物）主要有两种外在形态
一种是几何特征明显（如树木、灌丛、成垄分布的农作 物等离散植被，GO）
另一种则无明显几何特征（如大面积草地、已封垄的农 作物等连续植被，RT）。
SAIL模型通过输入叶面积指数、叶倾角、太阳角度、观测 角度、叶片反射率、叶片透过率、土壤反射率等参数来模拟 一定观测条件下的植被冠层方向反射率。
LAI反演 lishumin
28
第二部分
植被叶片生 化水平
叶片结构参数N，叶 绿素，含水量，蛋 白质和纤维素含量
PROSPECT
叶片光谱反射和透射率
观测条件
率高、花费相对较少等优点。
可以用定量遥感方法反演区域LAI 作物生长模型模拟LAI
LAI反演 lishumin
5
第一部分
遥感反演
遥感的本质是反演，遥感模型是遥感反演研究的对象
从携带了地物信息的电磁信号中提取地物的特征。 遥感的反演问题，是根据观测信息(遥感数据)和前向模型(遥感 模型)，求解或推算描述地物特征的应用参数(或目标参数)。
LAI反演 lishumin
9
第二部分
利用定量遥感反演植被LAI的方法
经验 模型
通过建立植被指数（VIs）与叶面积指数的 统计关系来反演叶面积指数LAI。
物理 模型
基于植被-土壤波谱特性及非各向同性辐射 传输模型基础上的LAI反演。
LAI反演 lishumin
10
第二部分
方法一 经验反演
通过建立LAI与光谱数据和表征光谱数据的光谱指数之间 的统计关系求算LAI
与经验统计反演LAI方法相比较，物理模型反演是 更为可靠的方法 ??
LAI反演 lishumin
15
物理模型反演方法
几何光学模型、辐射传输模型 BRDF模型 PROSPECT模型、SAIL模型 PROSAIL模型
几何光学模型和辐射传输模型 二向性反射及BRDF模型 PROSPECT模型、SAIL模型
(Bi-directional Reflectance Distribution Function，简称BRDF)
BRDF模型
其研究的两个主要方向即正向问题和反演问题。
BRDF模型适用于所有植被类型
24
第二部分
总反射率
反向模型 正向模型
代表光源、植被冠 层、探测器、大气、 土壤等影响植被冠
层反射率的因素
最初，经验反演方法是以LAI为因变量，以光谱数据为自 变量建立估算模型；
后来发现，对于复杂的植被遥感，仅用个别波段或多个 单波段数据分析对比来提取植被信息是相当局限的，因 此往往选用多光谱遥感数据经分析运算（加、减、乘、 除等线性或非线性组合方式），得出某些对植被长势、 生物量等有一定指示意义的数值——即“植被指数” 。
那么，什么是先验知识 ??
在对地遥感反演中，先验知识分为两类： 1）有关地物类型的先验知识
表现在物理模型的选择和模型偏差的统计规律等方面。
2）具体地表目标的先验知识
表现为模型参数的物理边界、不确定性和相关性，以及季相变化等。
随着模型的选择，模型参数的物理限制，如叶片大小非负， 反射率非负且小于1，等等先验知识很自然地引入到反演之中， 作为参数的“硬边界”，对此人们很少异议。（李小文）
叶面积指数，叶倾角， 太阳角度，观测角度，
土壤反射率
PROSAIL模型将叶片模型耦合到冠层 模型中反演整个冠层的生化组分含量
SAIL
植被冠层反射率
PROSAIL模型可用于模拟不同生化水平及不同观测条件下 的不同植被冠层反射率。
LAI反演 lishumin
29
第二部分
PROSAIL模型输入参数
类别
冠层生理生化参数
反演模型的理论基础来自于正向模型。 而正向模型对植被冠层辐射传输的理解直接关系到反演的可 靠性，因此这两个方向都是十分重要的。
LAI反演 lishumin
25
第二部分
PROSAIL模型
PROSPECT模型和SAIL模型都属于BRDF模型 PROSAIL=PROSPECT+SAIL
即建立包含化学组分含量的叶片散射和吸收模型，将叶 片模型耦合到冠层模型中反演整个冠层的生化组分含量。
4
第一部分
叶面积指数获取方法
实测方法
长宽法、称重法 这些方法均需要消耗一定的人力进行实物测量。 借助有关测量工具 例如LAI-2000、LAI-2200、LI-3100C、
LI-3000、AccuPAR等，此方法仍需实地进行测量。
仅能获得地面有限点的LAI值，对于推广获取大范围LAI存在 很大局限性，不能满足植被生态和作物长势监测需求 遥感反演方法 由于遥感数据具有覆盖范围广、时间与空间分辨
8
第一部分
有了遥感反演的方法，地面实测方法是否还需要呢？
1) 由于地表异质性，由低、中分辨率遥感图像模拟出的叶 面积指数有很大不确定性，需要对模拟数据的质量和精度 进行评估和验证； 2) 有些反演算法还只是处于理论研究阶段，需要利用实测 值进行验证。
因此，利用模型反演地表参数，需要积累大量的背景 测量数据的支持。
第三部分.研究实例
硕士论文——“基于MODIS/ASTER的区域冬小麦叶面
积指数PROSAIL模型反演研究”
LAI反演 lishumin
2
第一部分
叶面积指数 leaf area index
定义：单位土地面积上植被叶片总面积。 叶片总面积/占地面积
陆地生态系统的一个十分重要的参数： 农作物产量预估和病虫害评价； 反映作物生长发育的动态特征和健康状况。
PROSPECT模型需要以下5个参数：结构参数N，叶绿素， 含水量，蛋白质和纤维素含量就可以模拟出叶片的光谱反射 和透射率。
LAI反演 lishumin
27
第二部分
SAIL模型 –冠层水平
用来计算植被冠层方向反射率的辐射模型，此模型把植被当 作一个混合介质，假设叶片方位角分布均匀，冠层是同质植 被冠层。
使用植被指数反演精度不高的主要原因。
其中，归一化差植被指数NDVI (Normalized
Difference Vegetation Index)是最常使用的一种光谱 植被指数。
LAI反演 lishumin
13

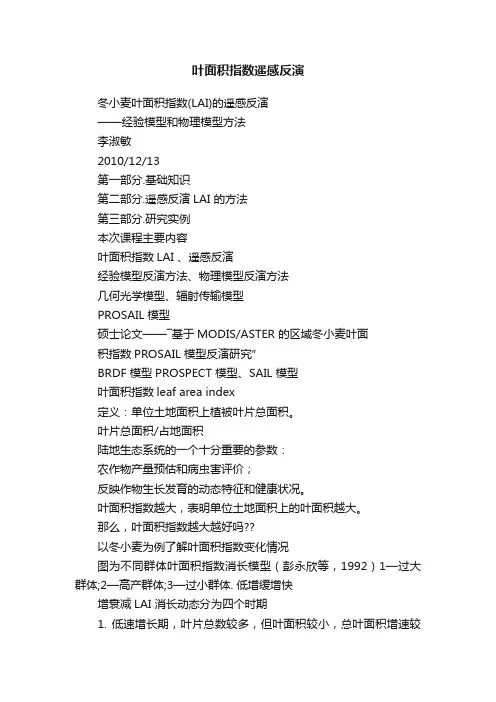

叶面积指数遥感反演
叶面积指数遥感反演冬小麦叶面积指数(LAI)的遥感反演——经验模型和物理模型方法李淑敏2010/12/13第一部分.基础知识第二部分.遥感反演LAI 的方法第三部分.研究实例本次课程主要内容叶面积指数LAI 、遥感反演经验模型反演方法、物理模型反演方法几何光学模型、辐射传输模型PROSAIL 模型硕士论文——―基于MODIS/ASTER 的区域冬小麦叶面积指数PROSAIL 模型反演研究”BRDF 模型PROSPECT 模型、SAIL 模型叶面积指数leaf area index定义：单位土地面积上植被叶片总面积。
叶片总面积/占地面积陆地生态系统的一个十分重要的参数：农作物产量预估和病虫害评价；反映作物生长发育的动态特征和健康状况。
叶面积指数越大，表明单位土地面积上的叶面积越大。
那么，叶面积指数越大越好吗??以冬小麦为例了解叶面积指数变化情况图为不同群体叶面积指数消长模型（彭永欣等，1992）1—过大群体;2—高产群体;3—过小群体. 低增缓增快增衰减LAI 消长动态分为四个时期1. 低速增长期，叶片总数较多，但叶面积较小，总叶面积增速较低；2. 缓慢增长期，单叶面积渐次增加，但低温条件，出叶周期延长；3. 快速增长期，气温回升，植株生长快速，至孕穗期LAI 达峰值；4. 衰减期，植株生殖生长，叶片消亡叶面积衰减，至成熟期LAI 为0。
一个生长期内冬小麦叶面积指数变化叶面积指数获取方法实测方法长宽法、称重法这些方法均需要消耗一定的人力进行实物测量。
借助有关测量工具例如LAI-2000、LAI-2200、LI-3100C、LI-3000、AccuPAR等，此方法仍需实地进行测量。
仅能获得地面有限点的LAI值，对于推广获取大范围LAI存在很大局限性，不能满足植被生态和作物长势监测需求遥感反演方法由于遥感数据具有覆盖范围广、时间与空间分辨率高、花费相对较少等优点。
可以用定量遥感方法反演区域LAI作物生长模型模拟LAI遥感反演遥感的本质是反演，遥感模型是遥感反演研究的对象从携带了地物信息的电磁信号中提取地物的特征。

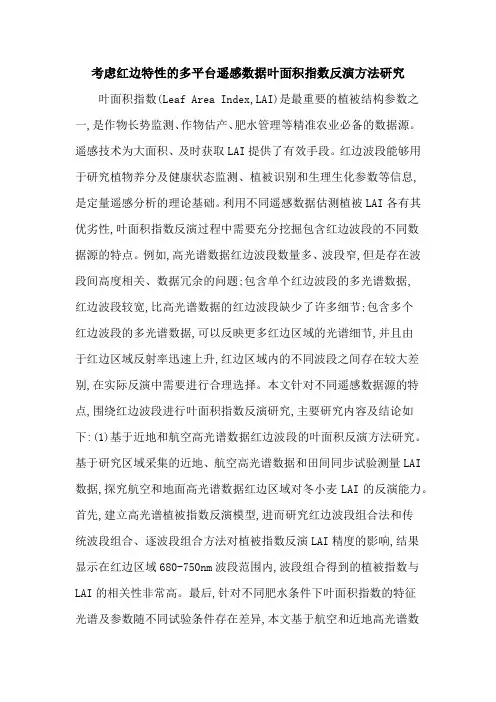

考虑红边特性的多平台遥感数据叶面积指数反演方法研究
考虑红边特性的多平台遥感数据叶面积指数反演方法研究叶面积指数(Leaf Area Index,LAI)是最重要的植被结构参数之一,是作物长势监测、作物估产、肥水管理等精准农业必备的数据源。
遥感技术为大面积、及时获取LAI提供了有效手段。
红边波段能够用于研究植物养分及健康状态监测、植被识别和生理生化参数等信息,是定量遥感分析的理论基础。
利用不同遥感数据估测植被LAI各有其优劣性,叶面积指数反演过程中需要充分挖掘包含红边波段的不同数据源的特点。
例如,高光谱数据红边波段数量多、波段窄,但是存在波段间高度相关、数据冗余的问题;包含单个红边波段的多光谱数据,红边波段较宽,比高光谱数据的红边波段缺少了许多细节;包含多个红边波段的多光谱数据,可以反映更多红边区域的光谱细节,并且由于红边区域反射率迅速上升,红边区域内的不同波段之间存在较大差别,在实际反演中需要进行合理选择。
本文针对不同遥感数据源的特点,围绕红边波段进行叶面积指数反演研究,主要研究内容及结论如下:(1)基于近地和航空高光谱数据红边波段的叶面积反演方法研究。
基于研究区域采集的近地、航空高光谱数据和田间同步试验测量LAI 数据,探究航空和地面高光谱数据红边区域对冬小麦LAI的反演能力。
首先,建立高光谱植被指数反演模型,进而研究红边波段组合法和传统波段组合、逐波段组合方法对植被指数反演LAI精度的影响,结果显示在红边区域680-750nm波段范围内,波段组合得到的植被指数与LAI的相关性非常高。
最后,针对不同肥水条件下叶面积指数的特征光谱及参数随不同试验条件存在差异,本文基于航空和近地高光谱数据,以及田间实测数据,建立了基于高光谱植被指数MSAVI(Modified Soil-Adjusted Vegetation Index),NDVI(Normalized Difference Vegetation Index)和MTVI2(Modified Triangular Vegetation Index 2)的普适性强、精度高的冬小麦叶面积指数估算模型。
PROSAIL冠层光谱模型遥感反演区域叶面积指数
第29卷,第10期 光谱学与光谱分析Vol 129,No 110,pp2725227292009年10月 Spectroscopy and Spectral Analysis October ,2009 PR OSAIL 冠层光谱模型遥感反演区域叶面积指数李淑敏1,李 红13,孙丹峰2,周连第111北京市农林科学院农业综合发展研究所,北京 10009721中国农业大学资源与环境学院,北京 100193摘 要 大面积区域作物叶面积指数遥感反演,对指导作物管理具有非常重要的意义,验证和发展基于物理叶面积指数遥感反演可避免基于经验模型的缺点。
以北京地区青云店、魏善庄和高丽营为研究区,采用MODIS 和ASTER 两类不同空间分辨率遥感数据,探讨PROSA IL 物理模型反演冬小麦叶面积指数的可行性,尤其在不同空间分辨率遥感数据上的稳定性,并与经验模型进行了对比分析。
与经验模型相比,物理模型模拟L AI 值更具真实性;用线性组分加权的方法,对小尺度物理模型反演L A I 进行尺度扩展并与基于大尺度遥感数据的L AI 物理反演结果相对比,相差不大,说明L AI 物理反演方法在空间尺度上的稳定性。
关键词 叶面积指数;遥感反演;MODIS ;ASTER ;尺度转换;冬小麦中图分类号:TP72214,S127 文献标识码:A DOI :1013964/j 1issn 1100020593(2009)1022725205 收稿日期:2008210216,修订日期:2009201220 基金项目:国家“十五”科技攻关计划项目(2004BA617B04)和国家”十一五”科技支撑项目(2006BAD10A06203,2006BAB15B05)资助 作者简介:李淑敏,1983年生,北京市农林科学院农业综合发展研究所研究实习员 e 2mail :edelweiss 2bloom @1631com3通讯联系人 e 2mail :lihsdf @sina 1com引 言 植被叶面积指数(leaf area index ,L A I ),作为陆地生态系统的一个十分重要的植被特征参量,能够对植被冠层结构给出直接的量化指标。
植被物理遥感反演叶面积指数(lai)的基本原理
植被物理遥感是使用遥感手段对地球表面植被进行观测和研究的一门科学。
而植被的生长状态对于环境和气候变化有着重要的影响，因此研究植被的生长状态是遥感科学的重要内容之一。
而植被叶面积指数（L本人）作为一个重要的生长状态指标，在植被生长研究中有着重要的作用。
本文将从植被物理遥感的基本原理出发，结合L本人的意义和遥感技术的方法，对植被叶面积指数的反演进行详细介绍。
一、植被物理遥感的基本原理植被物理遥感是利用电磁波在地球大气和植被上的相互作用特性，通过遥感手段来获得植被信息的一种研究方法。
它主要基于以下几个基本原理：1. 光谱特征：植被反射和吸收不同波长的电磁波具有不同的特征，通过对这些特征的分析可以获取植被的信息。
2. 辐射传输：植被对不同波段的光有着不同的透过、反射和散射特性，通过对辐射传输的研究可以了解植被在不同波段下的特性。
3. 植被生理过程：植物的生长状况和生理过程与其在不同波段上的反射、吸收等特性存在相关性，通过对植被生理过程的研究可以推断植被在遥感数据中的表现。
以上基本原理为植被物理遥感的开展提供了理论基础，并为植被信息的提取和解释奠定了基础。
二、叶面积指数（L本人）的意义叶面积指数（Leaf Area Index，简称L本人）是指植被表面单位面积上叶片的总表面积与该单位面积的比值。
L本人的大小反映了植被的生物量、生长状态和生态功能，同时也是评价植被覆盖度和光能利用效率的重要参数。
1. 生物量：L本人与植被的生物量密切相关，L本人较高表示植被的叶面积较大，通常意味着植被覆盖度较高，生物量也较高。
2. 生态功能：L本人反映了植被的光合作用能力和蒸腾作用强弱，对于了解植被的生态功能和生态系统的健康状况有着重要的指导意义。
3. 环境变化：L本人的变化对于环境变化和气候变化有着一定的响应，通过监测L本人的变化可以了解植被对环境变化的响应和适应能力。
由于L本人在植被研究和生态环境监测中的重要作用，因此通过遥感手段反演L本人成为了研究的重要课题之一。

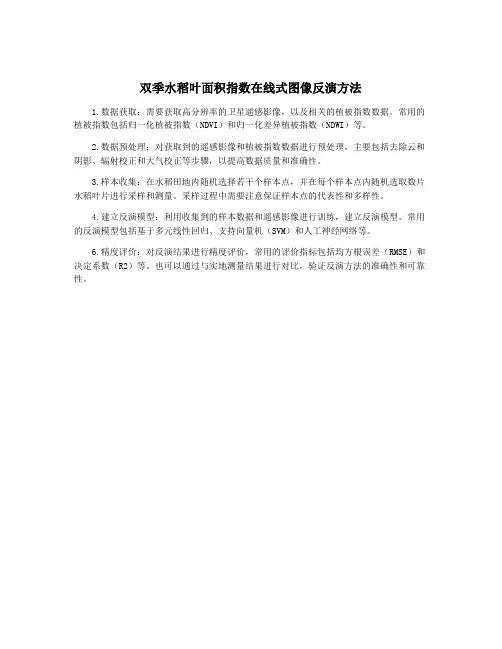

双季水稻叶面积指数在线式图像反演方法
