LED灯珠接12V电压限流电阻计算方法
LED灯珠接12V电压限流电阻计算方法LED灯珠接12V需要串多大限流电阻要根据LED工作电流来定
不同类型类的LED需要的工作电流是不一样的，照明用的LED有些可以去到100多毫安，指示用的LED只需要几毫安工作电流就可以了。
我们只要学会怎么计算限流电阻就可以应对不同的场合了。
如果作指示灯用，电流一般是10mA以内，接一个1K~2K电阻就可以了，也可以根据亮度适当调整一下。
LED灯珠接12V电压限流电阻计算方法
需要按LED的工作电流来计算限流电阻。
限流电阻=（12V-LED压降）/工作电流
计算前需要先查看LED规格书，知道正向压降Vf
假如Vf=2.4V，LED用20mA电流工作
限流电阻=（12V-2.4V）/0.02A=480欧姆
不知道LED的正向压降怎么办？
不知道LED压降的话，可以根据LED的颜色大概估算一下，一般红色的压降为1.8~2.2V左右，橙色是2~2.1V,黄色的是2.1~2.0V,绿色的是2.1~3.2V,蓝色是2.4~3.3V,白色是2.8~3.5V
LED的工作电流越大，亮度越高，当然电流过大了就容易烧掉了；如果作为提示灯用的话10mA以内的电流就可以了。
大功率的LED我们可以用恒流驱动法
用L7805设计一个简单的恒流源，LED工作电流=5V/R7
如果R7=50R，那么电流=5/50=100mA
此恒流源设计只适合电流比较大的应用场合。

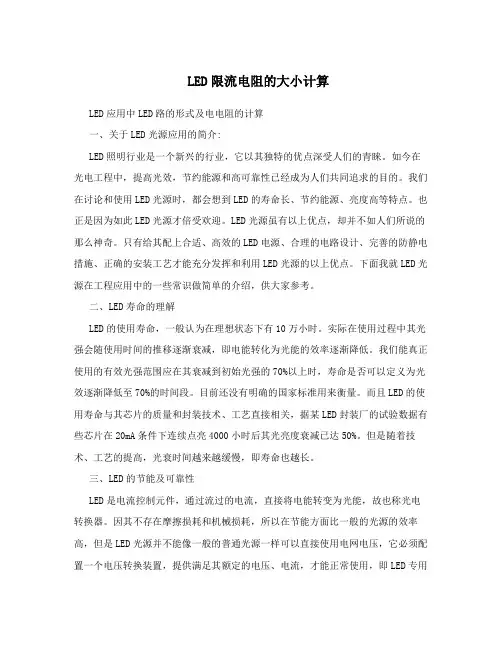

LED限流电阻的大小计算
LED限流电阻的大小计算LED应用中LED路的形式及电电阻的计算一、关于LED光源应用的简介:LED照明行业是一个新兴的行业，它以其独特的优点深受人们的青睐。
如今在光电工程中，提高光效，节约能源和高可靠性已经成为人们共同追求的目的。
我们在讨论和使用LED光源时，都会想到LED的寿命长、节约能源、亮度高等特点。
也正是因为如此LED光源才倍受欢迎。
LED光源虽有以上优点，却并不如人们所说的那么神奇。
只有给其配上合适、高效的LED电源、合理的电路设计、完善的防静电措施、正确的安装工艺才能充分发挥和利用LED光源的以上优点。
下面我就LED光源在工程应用中的一些常识做简单的介绍，供大家参考。
二、LED寿命的理解LED的使用寿命，一般认为在理想状态下有10万小时。
实际在使用过程中其光强会随使用时间的推移逐渐衰减，即电能转化为光能的效率逐渐降低。
我们能真正使用的有效光强范围应在其衰减到初始光强的70%以上时，寿命是否可以定义为光效逐渐降低至70%的时间段。
目前还没有明确的国家标准用来衡量。
而且LED的使用寿命与其芯片的质量和封装技术、工艺直接相关，据某LED封装厂的试验数据有些芯片在20mA条件下连续点亮4000小时后其光亮度衰减已达50%。
但是随着技术、工艺的提高，光衰时间越来越缓慢，即寿命也越长。
三、LED的节能及可靠性LED是电流控制元件，通过流过的电流，直接将电能转变为光能，故也称光电转换器。
因其不存在摩擦损耗和机械损耗，所以在节能方面比一般的光源的效率高，但是LED光源并不能像一般的普通光源一样可以直接使用电网电压，它必须配置一个电压转换装置，提供满足其额定的电压、电流，才能正常使用，即LED专用电源。
但是各种不同的LED电源其性能和转换效率各不相同，所以选择合适、高效的LED专用电源，才能真正体现LED光源高效特性。
因为低效率的LED电源本身就需要消耗大量电能，在配合LED的使用过程中根本就体现不出LED的高效节能特性。

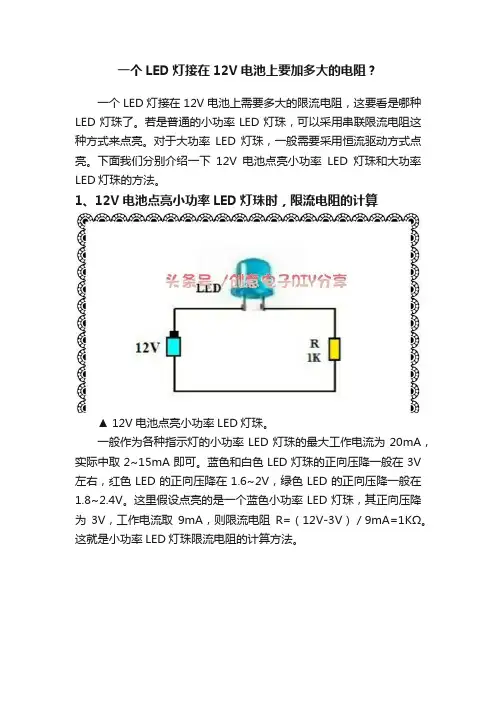

一个LED灯接在12V电池上要加多大的电阻？
一个LED灯接在12V电池上要加多大的电阻？一个LED灯接在12V电池上需要多大的限流电阻，这要看是哪种LED灯珠了。
若是普通的小功率LED灯珠，可以采用串联限流电阻这种方式来点亮。
对于大功率LED灯珠，一般需要采用恒流驱动方式点亮。
下面我们分别介绍一下12V电池点亮小功率LED灯珠和大功率LED灯珠的方法。
1、12V电池点亮小功率LED灯珠时，限流电阻的计算▲ 12V电池点亮小功率LED灯珠。
一般作为各种指示灯的小功率LED灯珠的最大工作电流为20mA，实际中取2~15mA即可。
蓝色和白色LED灯珠的正向压降一般在3V 左右，红色LED的正向压降在1.6~2V，绿色LED的正向压降一般在1.8~2.4V。
这里假设点亮的是一个蓝色小功率LED灯珠，其正向压降为3V，工作电流取9mA，则限流电阻R=（12V-3V）／9mA=1KΩ。
这就是小功率LED灯珠限流电阻的计算方法。
▲ 小功率LED灯珠和1W的大功率LED灯珠。
2、12V电池驱动大功率LED灯珠的方法对于那些照明用的大功率白光LED灯珠，若用12V电池点亮，是不能采用限流电阻这种方式来点亮的，一般采用专用的LED恒流驱动IC来点亮。
▲ 低压LED恒流驱动模块。
上图是一款采用PT4115恒流驱动IC设计的低压LED恒流驱动模块。
其输入电压范围为6~36V，输出电流最大可达1.2A，并且连续可调，可以驱动多个串联的大功率LED灯珠。
另外，这种模块还可以调节LED灯珠的亮度，在其DIM端输入模拟信号或PWM信号即可进行调光。
若在DIM端接一个低电平（要求幅度小于0.3V）信号，还可以使整个模块处于微功耗待机状态。
若提问者驱动单个大功率LED灯珠，可以选用这种恒流驱动模块。
12V电池的正负极分别接在模块的IN+、IN-端，LED灯珠正负引脚分别与模块的+、-端连接即可。

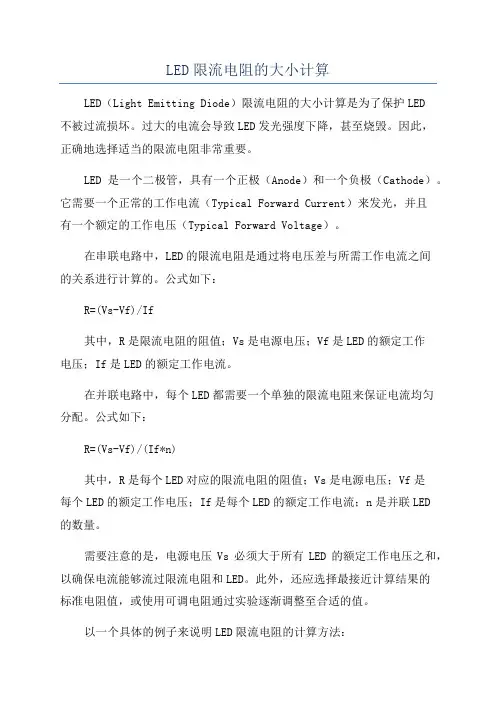

LED限流电阻的大小计算
LED限流电阻的大小计算LED（Light Emitting Diode）限流电阻的大小计算是为了保护LED不被过流损坏。
过大的电流会导致LED发光强度下降，甚至烧毁。
因此，正确地选择适当的限流电阻非常重要。
LED是一个二极管，具有一个正极（Anode）和一个负极（Cathode）。
它需要一个正常的工作电流（Typical Forward Current）来发光，并且有一个额定的工作电压（Typical Forward Voltage）。
在串联电路中，LED的限流电阻是通过将电压差与所需工作电流之间的关系进行计算的。
公式如下：R=(Vs-Vf)/If其中，R是限流电阻的阻值；Vs是电源电压；Vf是LED的额定工作电压；If是LED的额定工作电流。
在并联电路中，每个LED都需要一个单独的限流电阻来保证电流均匀分配。
公式如下：R=(Vs-Vf)/(If*n)其中，R是每个LED对应的限流电阻的阻值；Vs是电源电压；Vf是每个LED的额定工作电压；If是每个LED的额定工作电流；n是并联LED的数量。
需要注意的是，电源电压Vs必须大于所有LED的额定工作电压之和，以确保电流能够流过限流电阻和LED。
此外，还应选择最接近计算结果的标准电阻值，或使用可调电阻通过实验逐渐调整至合适的值。
以一个具体的例子来说明LED限流电阻的计算方法：假设有一个红色LED，额定工作电压为2V，额定工作电流为20mA。
电源电压为5V。
串联电路下，限流电阻的计算如下：R=(5-2)/0.02=150Ω所以应选择最接近的标准电阻值，如选择150Ω。
并联电路下，假设有3个红色LED，并且使用相同的电源电压和额定工作电压和电流。
每个LED的限流电阻计算如下：R=(5-2)/(0.02*3)=50Ω同样应选择最接近的标准电阻值，如选择50Ω。
总结来说，为了保护LED免受过流损坏，可以根据电路类型和LED的额定参数来计算适当的限流电阻的大小。
led串电阻计算
led串电阻计算LED串联电阻的计算是为了保证LED的工作电流在合适的范围内，以确保长寿命和稳定的性能。
在计算LED串联电阻时，需要考虑以下几个因素：输入电压、LED的工作电流和额定电压、LED的前向电压降和功率。
首先，我们需要知道所需的LED工作电流。
LED的额定电流和额定电压通常在数据手册中给出，或者通过实验测量。
例如，假设我们要驱动3个LED，每个LED的额定电流为20mA（0.02A），我们将使用这个额定电流进行计算。
接下来，我们需要确定每个LED的前向电压降。
LED的前向电压降可以从数据手册或通过实验进行测量获得。
例如，假设每个LED的前向电压降为2V。
然后，我们可以计算每个LED的电阻大小。
根据欧姆定律，电阻的阻值等于电压降除以电流。
对于每个LED，我们可以使用下面的公式计算电阻大小：电阻大小=(电源电压-LED前向电压降)/LED工作电流在这个例子中，电阻大小=(12V-2V)/0.02A=500Ω。
因此，我们需要一个500Ω的电阻来驱动每个LED。
最后，对于整个LED串联电路，我们可以将所有的电阻串联连接。
对于n个LED的串联电路，我们只需要n-1个电阻。
因此，在这个例子中，我们需要2个500Ω的电阻来串联连接3个LED。
电阻功率=电阻大小*电阻大小*电流在这个例子中，每个电阻的功率=500Ω*500Ω*0.02A=5W。
因此，我们需要至少5W的功率电阻来驱动这个LED串联电路。
总结起来，计算LED串联电阻的步骤包括确定所需工作电流、电源电压、LED前向电压降，然后使用欧姆定律计算每个LED的电阻大小，最后将所有电阻串联连接。
此外，我们还需要考虑电阻的功率是否满足要求。
通过这些计算，我们可以确保LED在合适的工作条件下运行，以提高其使用寿命和稳定性能。

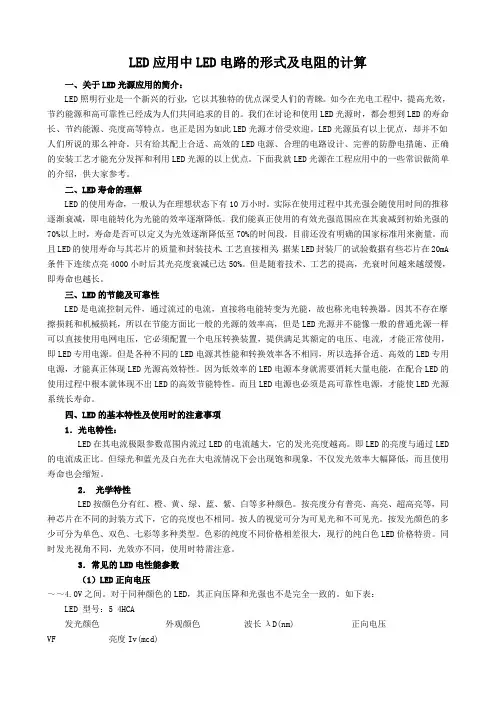

LED限流电阻的大小计算
LED应用中LED电路的形式及电阻的计算一、关于LED光源应用的简介：LED照明行业是一个新兴的行业，它以其独特的优点深受人们的青睐。
如今在光电工程中，提高光效，节约能源和高可靠性已经成为人们共同追求的目的。
我们在讨论和使用LED光源时，都会想到LED的寿命长、节约能源、亮度高等特点。
也正是因为如此LED光源才倍受欢迎。
LED光源虽有以上优点，却并不如人们所说的那么神奇。
只有给其配上合适、高效的LED电源、合理的电路设计、完善的防静电措施、正确的安装工艺才能充分发挥和利用LED光源的以上优点。
下面我就LED光源在工程应用中的一些常识做简单的介绍，供大家参考。
二、LED寿命的理解LED的使用寿命，一般认为在理想状态下有10万小时。
实际在使用过程中其光强会随使用时间的推移逐渐衰减，即电能转化为光能的效率逐渐降低。
我们能真正使用的有效光强范围应在其衰减到初始光强的70%以上时，寿命是否可以定义为光效逐渐降低至70%的时间段。
目前还没有明确的国家标准用来衡量。
而且LED的使用寿命与其芯片的质量和封装技术、工艺直接相关，据某LED封装厂的试验数据有些芯片在20mA 条件下连续点亮4000小时后其光亮度衰减已达50%。
但是随着技术、工艺的提高，光衰时间越来越缓慢，即寿命也越长。
三、LED的节能及可靠性LED是电流控制元件，通过流过的电流，直接将电能转变为光能，故也称光电转换器。
因其不存在摩擦损耗和机械损耗，所以在节能方面比一般的光源的效率高，但是LED光源并不能像一般的普通光源一样可以直接使用电网电压，它必须配置一个电压转换装置，提供满足其额定的电压、电流，才能正常使用，即LED专用电源。
但是各种不同的LED电源其性能和转换效率各不相同，所以选择合适、高效的LED专用电源，才能真正体现LED光源高效特性。
因为低效率的LED电源本身就需要消耗大量电能，在配合LED的使用过程中根本就体现不出LED的高效节能特性。

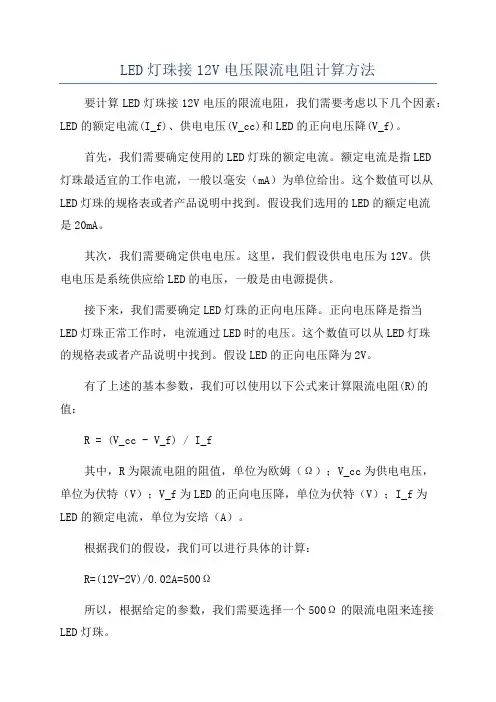

LED灯珠接12V电压限流电阻计算方法
LED灯珠接12V电压限流电阻计算方法要计算LED灯珠接12V电压的限流电阻，我们需要考虑以下几个因素：LED的额定电流(I_f)、供电电压(V_cc)和LED的正向电压降(V_f)。
首先，我们需要确定使用的LED灯珠的额定电流。
额定电流是指LED灯珠最适宜的工作电流，一般以毫安（mA）为单位给出。
这个数值可以从LED灯珠的规格表或者产品说明中找到。
假设我们选用的LED的额定电流是20mA。
其次，我们需要确定供电电压。
这里，我们假设供电电压为12V。
供电电压是系统供应给LED的电压，一般是由电源提供。
接下来，我们需要确定LED灯珠的正向电压降。
正向电压降是指当LED灯珠正常工作时，电流通过LED时的电压。
这个数值可以从LED灯珠的规格表或者产品说明中找到。
假设LED的正向电压降为2V。
有了上述的基本参数，我们可以使用以下公式来计算限流电阻(R)的值：R = (V_cc - V_f) / I_f其中，R为限流电阻的阻值，单位为欧姆（Ω）；V_cc为供电电压，单位为伏特（V）；V_f为LED的正向电压降，单位为伏特（V）；I_f为LED的额定电流，单位为安培（A）。
根据我们的假设，我们可以进行具体的计算：R=(12V-2V)/0.02A=500Ω所以，根据给定的参数，我们需要选择一个500Ω的限流电阻来连接LED灯珠。
需要注意的是，这个计算方法是基于简化模型的估算。
实际应用中，我们还需要考虑一些额外的因素，例如LED灯珠的温度特性、供电电压的波动范围等。
为了确保系统的稳定性和可靠性，建议在实际设计中进行更详细的计算和测试。
led电阻计算公式
led电阻计算公式LED 电阻计算公式这事儿啊，说起来还挺有意思的。
咱先来说说为啥要算 LED 电阻。
您想想，LED 灯要正常发光，电流和电压得在合适的范围，要不然不是太暗就是直接烧坏啦。
这时候电阻就派上用场了，它能帮忙控制电流和电压，让 LED 乖乖工作。
那这 LED 电阻到底咋算呢？其实有个简单的公式：R = (U - Uf) / I 。
这里的 R 就是咱们要算的电阻值，U 是电源电压，Uf 是 LED 的正向压降，I 是 LED 的工作电流。
比如说，咱有个 5V 的电源，LED 的正向压降是 2V，工作电流想要 20mA（也就是 0.02A），那电阻 R 就等于（5 - 2）÷ 0.02 = 150 欧姆。
我之前自己动手弄过一个小电路，就是给一个小 LED 灯算电阻。
那时候我找遍了家里的零件盒，好不容易才凑齐了各种电阻。
我拿着万用表，一个一个地测电阻值，就怕弄错了。
好不容易算出了合适的电阻值，把电路接通的那一刻，看着那 LED 灯亮得稳稳当当的，心里那叫一个美！不过这里面还有些细节得注意。
不同颜色的 LED 灯，正向压降可不太一样。
红色的一般 1.8 - 2.2V 左右，绿色的 2.9 - 3.3V ，蓝色的 3.0 - 3.4V 。
而且 LED 的工作电流也不是固定不变的，得根据具体的型号和规格来。
还有啊，电阻也有功率的问题。
如果电阻功率太小，电流通过的时候发热太厉害，可能就会坏掉。
所以选电阻的时候，不光要算阻值，还得考虑功率够不够。
总之，算 LED 电阻虽然有公式，但实际操作的时候，得多考虑考虑各种因素，才能让咱们的 LED 灯亮得漂亮又长久。
就像咱们做事一样，不能光看表面，得把方方面面都想周全咯！希望我讲的这些能让您对 LED 电阻计算公式有更清楚的了解，下次自己动手的时候能顺顺利利的！。
发光二极管限流电阻计算公式
发光二极管限流电阻计算公式LED是一种半导体器件，其工作原理是通过电流通过半导体材料时，电子和空穴结合发生复合，产生光电效应从而发出光。
为了保证LED的正常工作，我们需要限制电流的大小，避免LED过热或损坏。
而限流电阻则是用来控制电流大小的关键元素。
在单个LED电路中，限流电阻的计算公式如下：限流电阻（R）= (电源电压（V）- LED正向电压（Vf）) / 电流（I）其中，电源电压是指向LED提供电流的电源的电压，LED正向电压是指通过LED时所需的电压，而电流则是我们想要通过LED的电流大小。
我们需要知道LED的正向电压（Vf）和正向电流（If）。
这些参数可以从LED的规格书或数据表中获取。
一般来说，LED的正向电压是一个固定值，而正向电流则是我们可以控制的。
我们需要确定电源电压（V）和所需的电流（I）。
电源电压可以是直流电源或电池的电压值，而所需的电流则取决于我们想要通过LED 的电流大小。
在选择电源电压时，需要确保其大于LED的正向电压，以确保LED正常工作。
举个例子来说明限流电阻的计算方法。
假设我们有一个红色LED，其正向电压为2V，正向电流为20mA。
我们想要通过LED的电流为10mA，而电源电压为5V。
那么我们可以将这些值代入计算公式：限流电阻（R）= (5V - 2V) / 10mA = 300Ω因此，我们需要一个300Ω的限流电阻来控制LED的电流为10mA。
需要注意的是，限流电阻的阻值是一个标准值，所以我们需要选择最接近的标准电阻值。
在上面的例子中，最接近的标准电阻值可能是330Ω，因为在市场上常见的电阻有一系列标准值可供选择。
除了单个LED电路，如果我们想要在电路中连接多个LED，那么限流电阻的计算方法也有所不同。
在这种情况下，我们可以选择串联连接LED或并联连接LED。
当LED串联连接时，总电流保持不变，而每个LED的电压会相加。
因此，我们可以使用以下公式计算限流电阻：限流电阻（R）= (电源电压（V） - LED正向电压（Vf）) / 总电流（I）当LED并联连接时，总的正向电流保持不变，而每个LED的电压相同。
led灯珠电阻计算方法详解
led 灯珠电阻计算方法详解LED 灯珠发光原理PN 结的端电压构成一定势垒，当加正向偏置电压时势垒下降，P 区和N 区的多数载流子向对方扩散。
由于电子迁移率比空穴迁移率大得多，所以会出现大量电子向P 区扩散，构成对P 区少数载流子的注入。
这些电子与价带上的空穴复合，复合时得到的能量以光能的形式释放出去。
这就是PN 结发光的原理。
LED 灯珠特点1.电压：LED 灯珠使用低压电源，供电电压在2-4V 之间，根据产品不同而异，所以驱动它的是一个比高压电源；更安全的电源，特别适用于公共场所；2.电流：工作电流在0—15mA，亮度随电流的增大而变亮3.效能：消耗能量较同光效的白炽灯减少80%。
4.适用性：很小，每个单元LED 小片是3-5mm 的正方形，所以可以制备成各种形状的器件，并且适合于易变的环境。
6.响应时间：其白炽灯的响应时间为毫秒级，LED 灯的响应时间为纳秒级。
7.对环境污染：无有害金属汞。
8.颜色：改变电流可以变色，发光二极管方便地通过化学修饰方法，调整材料的能带结构和带隙，实现红黄绿兰橙多色发光。
如小电流时为红色的LED，随着电流的增加，可以依次变为橙色，黄色，最后为绿色。
LED 灯珠参数说明1、亮度LED 灯珠的亮度不同，价格不同。
灯珠：一般亮度为60-70lm；球泡灯：一般亮度为80-90lm。
1W 红光，亮度一般为30-40lm；1W 绿光，亮度一般为60-80lm；1W 黄光，亮度一般为30-50lm；1W 蓝光，亮度一般为20-30lm。
注：1W 亮度为60-110lm；3W 亮度最高可达240lm；5W-300W 是集成芯片，用串/并联封装，主要看多少电流，电压，几串几并。
LED 透镜：一次透镜一般用PMMA、PC、光学玻璃、硅胶（软硅胶，硬硅胶）等材料。
角度越大出光效率越高，用小角度的LED 透镜，光线要射得远的。
2、波长波长一致，颜色一致。
则价格高。
白光分暖色（色温2700-4000K），正白（色温5500-6000K），冷白（色温7000K 以上）欧洲人比较喜欢暖白。
LED灯珠接12V电压限流电阻计算方法
LED灯珠接12V电压限流电阻计算方法LED灯珠接12V需要串多大限流电阻要根据LED工作电流来定
不同类型类的LED需要的工作电流是不一样的，照明用的LED有些可以去到100多毫安，指示用的LED只需要几毫安工作电流就可以了。
我们只要学会怎么计算限流电阻就可以应对不同的场合了。
如果作指示灯用，电流一般是10mA以内，接一个1K~2K电阻就可以了，也可以根据亮度适当调整一下。
LED灯珠接12V电压限流电阻计算方法
需要按LED的工作电流来计算限流电阻。
限流电阻=（12V-LED压降）/工作电流
计算前需要先查看LED规格书，知道正向压降Vf
假如Vf=2.4V，LED用20mA电流工作
限流电阻=（12V-2.4V）/0.02A=480欧姆
不知道LED的正向压降怎么办？
不知道LED压降的话，可以根据LED的颜色大概估算一下，一般红色的压降为1.8~2.2V左右，橙色是2~2.1V,黄色的是2.1~2.0V,绿色的是2.1~3.2V,蓝色是2.4~3.3V,白色是2.8~3.5V
LED的工作电流越大，亮度越高，当然电流过大了就容易烧掉了；如果作为提示灯用的话10mA以内的电流就可以了。
大功率的LED我们可以用恒流驱动法
用L7805设计一个简单的恒流源，LED工作电流=5V/R7
如果R7=50R，那么电流=5/50=100mA
此恒流源设计只适合电流比较大的应用场合。
