❖ 当柱为轴心受压或小偏心受压，独立基础、 条形基础高度不小于1200mm时，或当柱为 大偏心受压，独立基础、条形基础高度不小 于1400mm时，可仅将柱四角插筋伸至底板 钢筋网上（伸至底板钢筋网上的柱插筋之间 间距不应大于1000mm），其它钢筋满足锚 固长度lae即可。
P62设置基础梁的双柱普通独 立基础配筋构造
❖ 1、图集注：双柱独立基础底部短向受力钢筋 设置在基础梁纵筋之下，与基础梁箍筋的下水 平段位于同一层面。
❖ 2、图集注：双柱独立基础所设置的基础梁宽 度，宜比柱截面每边≥50mm。当设计的基础 梁宽度小于柱截面宽度时，施工时应按第75页 的构造规定增设梁包柱侧腋。
四级或者非抗震（两者完全一样）的数据 乘以1.15得到，并不是说对上表的数据还 要再乘以1.15；上表中的三级抗震的锚固 长度数据是用四级或者非抗震（两者完全 一样）的数据乘以1.05得到，并不是说对 上表的数据还要再乘以1.05。
❖ 左下表说明上表数据是怎么来的，是上表的编 制说明，不是上表的使用说明，他是告知性说 明，不是执行性说明；右下表是上表的使用说 明，说明上表数据遇到某些情况还需要调整。 它表是上表的使用说明，告诉我们，在什么情 况下，需要乘以什么样系数。如：
❖ （二）条形基础无交接底板端部构造
❖ 1、条形基础无交接底板端部设置双向受 力钢筋，直径和间距同基础底板受力钢筋。
❖ 2、分布钢筋与同向受力钢筋的构造搭接 长度为150mm。
❖ （三）条形基础板底不平构造
❖ 底板受力筋沿坡长连续设置。在距梁边、 拐点1000开始设置与底板受力筋设置直径、 间距相同的附加分布筋，在拐点处互锚La。 底板分布筋与附加分布筋搭接150mm。
11G101-3讲解.
P72基础梁JL配置两种箍筋构造、 基础梁JL竖向加腋钢筋构造
P73基础梁JL端部与外伸部位钢筋构造
（一）端部外伸构造：底部和顶部纵筋均伸 至尽端弯锚12d。 补注：基础梁（包括设置基础梁的双柱普通 独立基础的基础梁）JL、基础次梁JCL、梁 平板LPB、板平板BPB端部外伸构造均为底 部和顶部纵筋均伸至尽端弯锚12d。 图集注：基础梁外伸部位封边构造同筏型基 础底板，见本图集第84页。 补注：基础梁JL、基础次梁JCL、梁平板 LPB、板平板BPB端部外伸构造，均应按第 84页封边。
左下表说明上表数据是怎么来的，是上表的编 制说明，不是上表的使用说明，他是告知性说 明，不是执行性说明；右下表是上表的使用说 明，说明上表数据遇到某些情况还需要调整。 它表是上表的使用说明，告诉我们，在什么情 况下，需要乘以什么样系数。如： 如果你碰到直径大于等于28mm，先查的相应 抗震等级和混凝土强度等级的lab或labE，再乘 以1.1； 如果你碰到环氧树脂涂膜钢筋，再扩大25%； 如果你碰到施工时钢筋有可能被扰动，再乘以 1.1。
P15~17
2.3.6当双柱独立基础柱距较小时，通常仅 配置基础底部钢筋；当柱距较大时，除基 础底部配筋外，尚需在两柱间配置基础顶 部钢筋或设置基础梁。 基础梁可以为1跨（JLxx（1）），也可以 一端有外伸（JLxx（1A））或两端有外伸 （JLxx（1B）），通常情况下，双柱独立 基础宜采用端部有外伸的基础梁。
11G101-3学习资料

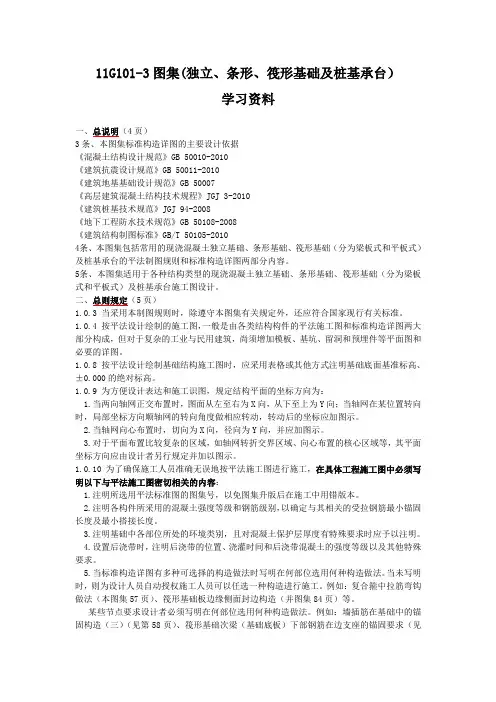

11G101-3图集(独立、条形、筏形基础及桩基承台）学习资料一、总说明（4页）3条、本图集标准构造详图的主要设计依据《混凝土结构设计规范》GB 50010-2010《建筑抗震设计规范》GB 50011-2010《建筑地基基础设计规范》GB 50007《高层建筑混凝土结构技术规程》JGJ 3-2010《建筑桩基技术规范》JGJ 94-2008《地下工程防水技术规范》GB 50108-2008《建筑结构制图标准》GB/T 50105-20104条、本图集包括常用的现浇混凝土独立基础、条形基础、筏形基础（分为梁板式和平板式）及桩基承台的平法制图规则和标准构造详图两部分内容。
5条、本图集适用于各种结构类型的现浇混凝土独立基础、条形基础、筏形基础（分为梁板式和平板式）及桩基承台施工图设计。
二、总则规定（5页）1.0.3 当采用本制图规则时，除遵守本图集有关规定外，还应符合国家现行有关标准。
1.0.4 按平法设计绘制的施工图，一般是由各类结构构件的平法施工图和标准构造详图两大部分构成，但对于复杂的工业与民用建筑，尚须增加模板、基坑、留洞和预埋件等平面图和必要的详图。
1.0.8 按平法设计绘制基础结构施工图时，应采用表格或其他方式注明基础底面基准标高、±0.000的绝对标高。
1.0.9 为方便设计表达和施工识图，规定结构平面的坐标方向为：1.当两向轴网正交布置时，图面从左至右为X向，从下至上为Y向；当轴网在某位置转向时，局部坐标方向顺轴网的转向角度做相应转动，转动后的坐标应加图示。
2.当轴网向心布置时，切向为X向，径向为Y向，并应加图示。
3.对于平面布置比较复杂的区域，如轴网转折交界区域、向心布置的核心区域等，其平面坐标方向应由设计者另行规定并加以图示。
1.0.10 为了确保施工人员准确无误地按平法施工图进行施工，在具体工程施工图中必须写明以下与平法施工图密切相关的内容：1.注明所选用平法标准图的图集号，以免图集升版后在施工中用错版本。
11G101-1、2、3总结
第一章G101平法钢筋总结表第一节梁构件钢筋计算总结表一、抗震楼层框架梁（一）上部通长筋总结上部通长筋总结，见表1-1表1-1 抗震楼层框架梁上部通长筋的锚固与连接情况出处上部通长钢筋锚固端支座直锚Max(0.5hc＋5d,laE) (hc为柱截面宽度) 11G101-1第79页弯锚伸入柱边＋15d 11G101-1第79页中间支座变截面梁顶有高差且Δh/（hc-50）＞1/6高标高钢筋弯锚伸至另一边柱对边＋15d 11G101-1第84页低标高钢筋直锚Max(0.5hc＋5d,laE) 11G101-1第84页梁顶有高差且Δh/（hc-50）≤1/6上部通长筋斜弯通过，不断开11G101-1第84页梁宽度不同宽出的不断直通的钢筋弯锚伸至对边弯折15d 11G101-1第84页悬挑梁跨内外无高差上部通长筋伸至端部弯折至少12d 11G101-1第89页悬挑梁比跨内顶面底，且Δh/（hc-50）≤1/6上部通长筋斜变通过，不断开11G101-1第66页悬挑梁比跨内顶面底，且c/hc＞1/6跨内框架梁上部通长筋根据支座宽度直锚或弯锚11G101-1第89页悬挑梁上部钢筋伸入跨内直锚Max(la，0.5hc＋5d)悬挑梁比跨内顶面高，且Δh/（hc-50）≤1/6上部通长筋斜弯通进，不断开悬挑梁比跨内顶面高，且Δh/（hc-50）＞1/6跨内框架梁上部通长筋根据支座宽度直锚或弯锚悬挑梁上部钢筋伸入跨内弯锚伸入对边＋15d上部通长筋连接直径相同跨中1/3范围连接11G101-1第79页直径不同两端与支座钢筋搭接搭接长度lle=1.6lae,即接100%接头11G101-1第79页（二）侧钢筋总结侧钢筋总结情况出处侧部构造钢筋锚固15d（注采用HPB300时为180°弯钩）11G101-1第87页搭接150d 11G101-1第87页（三）下部钢筋总结下部钢筋总结，见表1-3(四) 支座负筋总结支座负筋总结，见表1-42（五）箍筋总结箍筋总结，见表1-5（六）吊筋总结吊筋总结，见表1-6二、非抗震和楼层框架梁（一）抗震和非抗震楼层框架梁的区别抗震于非抗震楼层框架梁的区别，见表1-73（二）非抗震楼层框架梁总结非抗震楼层框架梁总结，见表1-8三、抗震屋面框架梁（一）楼层框架梁和屋面框架梁的区别楼层框架梁和屋面框架梁的区别见表1-9、表1-10。
(整理)11G101系列新平法讲解.
11G101系列新平法讲解《混凝土结构施工图平面整体表示方法制图规则和构造详图（现浇混凝土框架、剪力墙、梁、板）》11G101-1《混凝土结构施工图平面整体表示方法制图规则和构造详图（现浇混凝土板式楼梯）》11G101-2《混凝土结构施工图平面整体表示方法制图规则和构造详图（独立基础、条形基础、筏形基础及桩基承台）》11G101-311G101系统平法图集较03G101系列图集较大变化有：一、适用范围变化：11G101-1适用于非抗震和抗震设防烈度为6~9度地区的现浇混凝土框架、剪力墙、框架-剪力墙和部分框支剪力墙等主体结构施工图的设计，以及各类结构中的现浇混凝土板（包括有梁楼盖和无梁楼盖）、地下室结构部分现浇混凝土墙体、柱、梁、板结构施工图的设计。
包括基础顶面以上的现浇混凝土柱、剪力墙、梁、板（包括有梁楼盖和无梁楼盖）等构件的平法制图规则和标准构造详图两大部分。
11G101-3适用于各种结构类型下现浇混凝土独立基础、条形基础、筏形基础（分梁板式和平板式）、桩基承台施工图设计。
包括常用的现浇混凝土独立基础、条形基础、筏形基础（分梁板式和平板式）、桩基承台的平法制图规则和标准构造详图两大部分内容。
二、受拉钢筋锚固长度等一般构造变化：11G101系列平法图集依据新规范确定了受拉钢筋的基本锚固长度lab、labe，以及锚固长度la、lae的计算方式。
较03G101系列平法图集取值方式、修正系数、最小锚固长度都发生了变化。
三、构件标准构造详图变化：11G101-1中抗震KZ边柱和角柱柱顶纵筋构造，较03G101有如下变化：1、新图集中各个节点可以进行组合使用；2、柱外侧纵筋不少于柱外侧全部纵筋的65%伸入梁内；（与原图集一致）3、A节点，外侧伸入梁内钢筋不小于梁上部钢筋时，可以弯入梁内作为梁上部纵向钢筋。
（新增的构造）4、所有节点内侧钢筋按中柱节点走；5、BC节点，区分了外侧钢筋从梁底算起1.5labe是否超过柱内侧边缘；超过的，外侧配筋率>1.2%分批截断，错开20d；没有超过的，弯折部分要>=15d，总长>1.5labe，同样错开20d；6、D节点是未伸入梁内的外侧钢筋构造，（与原图集一致）7、E节点是梁、柱纵向钢筋接头沿节点柱顶外侧直线布置的情况，与节点A组合使用；外侧柱纵筋到柱顶截断；梁上部钢筋伸入柱1.7labe。
11G101-3讲解.
P65高杯口独立基础杯壁和基 础短柱配筋构造
短柱纵筋间距≤1m插至基底，支在底板钢筋 网上。弯钩6d且≥150mm。（原为四角筋）
P66双高杯口独立基础杯壁 和基础短柱配筋构造
短柱纵筋间距≤1m插至基底，支在底板钢筋 网上。弯钩6d且≥150mm。（原为四角筋）
P67单柱普通独立深基础短柱 配筋构造
左下表说明上表数据是怎么来的，是上表的编 制说明，不是上表的使用说明，他是告知性说 明，不是执行性说明；右下表是上表的使用说 明，说明上表数据遇到某些情况还需要调整。 它表是上表的使用说明，告诉我们，在什么情 况下，需要乘以什么样系数。如： 如果你碰到直径大于等于28mm，先查的相应 抗震等级和混凝土强度等级的lab或labE，再乘 以1.1； 如果你碰到环氧树脂涂膜钢筋，再扩大25%； 如果你碰到施工时钢筋有可能被扰动，再乘以 1.1。
锚固大量存在于梁、柱和板，新规范规定， HRB335MPa钢筋不再用于梁柱，梁柱应采 用HRB400MPa钢筋和HRB500MPa钢筋， 而HRB400MPa钢筋的强度设计值比 HRB335MPa钢筋高出20%，因此大于 25mm直径的钢筋的使用的概率较之以前就 减少了许多，一般工程就极少出现，因此， 新图集将大于25mm的钢筋锚固长度移出表 外。环氧树脂涂膜钢筋也是绝大多数钢筋人 终身不遇的钢筋，所以也将其请出图集。
11G101-3平法标注解读
第二章条形基础平法识图
(3) 附加箍筋和吊筋, 将其直接画在平面图中的主梁上，用线引注总配 筋值，当多数附加箍筋或吊筋相同时，可在梁平法施工图上统一注明，少数 与统一注明值不同时，再原位引注．
第二章条形基础平法识图
2.梁编号的注写形式 梁编号中（XXA)表示梁一端悬挑，(XXB)表示梁两端有悬挑，
第二章条形基础平法识图
(2) 梁下部纵筋： a 当梁下部纵筋多于一排时，用斜线“／”将各排纵筋自上而下分开． 例 梁下部纵筋写为6Φ 25 2/4, 则表示上一排纵筋为2Φ 25, 下一排纵筋为4Φ 25, 全部伸入支 座． b 当同排纵筋有两种直径时，用加号“＋”将两种直径的纵筋相联, 注写时将角部纵筋写在 前面． 例 梁支座上部有四根纵筋，2Φ 25 放在角部, 2Φ 22 放在中间, 在梁支座上部应注写为 2Φ 25+2Φ 22. c 当梁的集中标注中已注写了梁上部和下部的纵筋值时，则不需在梁下部重复做原位标注．
架立筋注写在加号后面的括号内。 例：B:2φ 20+(2φ 12）其中2φ 20表示梁底部贯通纵筋，(2φ 12）表示架立筋 2) 以T打头，注写梁顶部贯通纵筋。注写时用“；”将底部与顶部贯通纵筋分隔开 3）当梁底部或顶部贯通纵筋多于一排时，用“/”将各排纵筋自上而下分开。 例：B:4φ 20；T:12φ 20 7/5，表示梁底部贯通纵筋为4φ 20；梁顶部贯通纵筋上一排为
第二章条形基础平法识图
四、 基础梁原位标注的内容规定如下:
1、 梁支座上部纵筋，该部位含通长筋在内所有纵筋： a 当梁支座上部纵筋多于一排时，用斜线“／”将各排纵筋自上而下分开． 例 梁支座上部纵筋写为6Φ 25 4/2, 则表示上一排纵筋为4Φ 25, 下一排纵筋为2Φ 25. b 当同排纵筋有两种直径时，用加号“＋”将两种直径的纵筋相联, 注写时将角部纵筋写 在前面． 例 梁支座上部有四根纵筋，2Φ 25 放在角部, 2Φ 22 放在中间, 在梁支座上部应注写为 2Φ 25+2Φ 22. c 当梁中间支座两边的上部纵筋不同时,须在支座两边分别标注；当梁中间支座两边的上 部纵筋相同时，可仅在支座的一边标注配筋值，另一边省去不注．
关于基础平法标注
悬挑端不包括在那3跨里面。
【依据】《11G101-3》P21
17
【答】表示基础梁的截面。
【依据】《11G101-3》P28
18
【答】表示基础梁的箍筋。
【依据】《11G101-3》P22
19
【答】在两基础梁十字相交范围内，箍筋在一个方向上贯通，另一个方向上不布置。相交区域的箍筋间距为梁端加密区间距。
30
【答】加腋筋构造见下图：
加腋筋的根数为基础梁顶部纵筋根数减1。
【依据】《11G101-3》P72
31、什么情况下，基础梁侧向加腋？
【答】当基础梁宽＜柱宽的时候，侧面必须45°加腋。
【依据】《11G101-3》P75
32
【答】侧向加腋筋的长度为侧腋边长加两端La。侧向加腋筋的间距为柱箍筋的间距。
【依据】《11G101-3》P75
【依据】《11G101-3》P65
12
【答】表示高杯口独立基础箍筋。杯口范围箍筋间距150，短柱范围箍筋间距300。
【依据】《11G101-3》P10
13
【答】独立基础内箍筋的布置：间距≤500mm；且不少于两道矩形封闭箍筋（非复合箍）。
【依据】《06G101-6》P66
14
【答】有拉筋。布置范围见下图：
关于“基础”平法，这35个基础问题你一定要知道
1、常用基础有哪些形式？
【答】基础的形式有很多。但是总结起来，不外乎点、线、面、体四种形式。
点式：独立基础
线式：条形基础
面式：筏形基础
体式：箱形基础
2
【答】独立基础的形式及图例
【依据】《11G101-3》P7
3
【答】“DJj”表示1号阶梯形普通独立基础,“400/300/300”表示台阶从下到上的尺寸。
综合11G101-3图集钢筋规定
综合11G101-3图集钢筋规定本页仅作为文档页封面，使用时可以删除This document is for reference only-rar21year.March自制：当前实用11G101-3图集钢筋综合规定一、 11G101-3基础平法：一》、独立基础截面形状通常有两种：1、阶梯独立基础编号：DJ J×× 杯口阶梯独立基础编号：BJ J××说明：当阶梯截面普通独立基础竖向尺寸标注为400/300/300时，表示基础总厚度为1000，最下部h1尺寸为400厚，向上h2尺寸300，再向上h3尺寸是300.........2、坡形独立基础编号：DJ P×× 杯口坡形独立基础编号：BJ P××（口内深为a0）说明：当坡形截面普通独立基础竖向尺寸标注为350/300时，表示基础总厚度为650，最下部h1尺寸为350厚，向上h2尺寸300.........；（11G101-3 7、8页）3、独立基础底部双向配筋规定：1》以B代表各种独立基础底板的底部配筋（从左向右为X向，从下向上为Y 向）。
2》各向筋以各字母打头，当两向配筋相同时，则以X﹠Y打头注写。
（一般短向在下）。
如：独立基础底板的底部配筋标注为 B：X16@150，Y16@200（11G101-3 10页）。
4、杯口独立基础顶部焊接网片：以Sn打头引注杯口顶部焊接钢筋网片各边钢筋。
如：Sn 214就是每边两根14的筋，双杯口同（11G101-3 10页）；当杯口独立基础中间杯壁厚度小于400时，中间杯壁设置构造筋见相应标准构造详图，设计不注。
5、杯口独立基础的杯壁外侧和短柱配筋：1》以O 代表杯壁外侧和短柱配筋。
2》先注写杯壁外侧短柱竖向纵筋，再注写箍筋：角筋/长边中部竖筋/短边中部竖筋，箍筋（两种间距：杯口范围间距/短柱范围间距）例杯口外短柱标注为：O：420/16@220/16@200，φ10@150/300。
平法标注11G-101解释精选文档
类型代号+序号+跨数+有无悬
挑
梁类型 代号
楼层框ห้องสมุดไป่ตู้梁 KL
屋面框架梁 WKL
框支梁
KZL
非框架梁
L
悬挑梁
XL
井字梁
JZL
22
非框架梁
屋面框架梁
楼层框架梁
23
两个方向的梁截面相同，不分主梁和次梁，
都是直接承受板传来的荷载，这种楼盖称为
井式楼盖
井字梁
24
挑梁：一端嵌入墙内、另一端悬臂挑出 的梁。用途：雨棚、阳台等
11 3@ 0 15 /20 0 4
梁两端各有13根HPB300直径为
10mm间距为150mm的四肢箍
梁其余部分箍筋为HPB300直径为10mm 间距为200的四肢箍
33
11 8@ 2 15 4 /2 00 2
梁的两端各有18根HPB300直 径为12mm间距为150mm的 四肢箍
梁其余部分箍筋为HPB300直径为12mm间距 为200的双肢箍
混凝土结构施工图的表示方法
平面整体表示方法
简称：平法
1
学会平法标注，才能看懂结构施工图
不懂平法 的人，去 工地只能 当个小工
2
这
种
级
别
的
存
在
想
也
别
想
3
平列表注写
面
整体特点：平面表示
表 示
整体标注
方法截面注写
4
柱的平法标注规则
柱的 编 柱号 的类型 柱代 的号
柱的类型 柱的代号
框架柱
KZ
框支柱
筋 外）
的 分三项注写：
标 注
