轻质龙骨隔墙的燃烧性能和耐火极限
轻钢龙骨防火墙耐火时间计算书
轻钢龙骨防火墙耐火时间计算书
（原创版）
目录
1.轻钢龙骨防火墙的简介
2.耐火时间的计算方法
3.轻钢龙骨防火墙的耐火性能
4.结论
正文
一、轻钢龙骨防火墙的简介
轻钢龙骨防火墙是指采用轻钢龙骨作为支撑结构，以防火材料为填充物，构成的一种具有良好防火性能的墙体结构。
轻钢龙骨防火墙在火灾发生时，可以有效地阻止火势的蔓延，保护人们的生命财产安全。
二、耐火时间的计算方法
耐火时间的计算方法通常采用建筑防火设计规范中的公式进行。
其中，耐火时间 t 与防火材料的热阻值 R 和火灾热量 Q 有关。
计算公式为：t = R × Q。
三、轻钢龙骨防火墙的耐火性能
轻钢龙骨防火墙的耐火性能主要取决于所选用的防火材料。
目前，常用的防火材料有石膏板、防火岩棉等。
这些材料具有良好的耐火性能，可以有效地提高轻钢龙骨防火墙的耐火时间。
四、结论
轻钢龙骨防火墙具有优良的防火性能，可以有效地保护人们的生命财产安全。
在选择轻钢龙骨防火墙时，应根据建筑防火设计规范的要求，选择合适的防火材料，以确保防火墙的耐火时间达到要求。
建筑构件的燃烧性能和耐火极限
续表3.2.1 建筑构件的燃烧性能和耐火极限
续表3.2.1 建筑构件的燃烧性能和耐火极限
续表3.2.1 建筑构件的燃烧性能和耐火极限
续表3.2.1 建筑构件的燃烧性能和耐火极限
续表3.2.1 建筑构件的燃烧性能和耐火极限
续表3.2.1 建筑构件的燃烧性能和耐火极限
续表3.2.1 建筑构件的燃烧性能和耐火极限
续表3.2.1 建筑构件的燃烧性能和耐火极限
续表3.2.1 建筑构件的燃烧性能和耐火极限
续表3.2.1 建筑构件的燃烧性能和耐火极限
续表3.2.1 建筑构件的燃烧性能和耐火极限
续表3.2.1 建筑构件的燃烧性能和耐火极限
续表3.2.1 建筑构件的燃烧性能和耐火极限
1 注：确定墙的耐火极限不考虑墙上有无洞孔；
2 墙的总厚度包括抹灰粉刷层；
3 中间尺寸的构件，其耐火极限建议经试验确定，亦可按插入法计算；
4 计算保护层时，应包括抹灰粉刷层在内；现浇的无梁楼板按简支板的数据采用；5
人孔盖板的耐火极限可参照防火门确定。
6。
建筑构件的燃烧性能和耐火极限
续表3.2.1 建筑构件的燃烧性能和耐火极限序号构件名称结构厚度或截面最小尺寸（cm）耐火极限（h）燃烧性能一承重墙1 普通粘土砖、硅酸盐砖，混凝土、钢筋混凝土实体墙12.018.024.037.02.503.505.5010.50不燃烧体不燃烧体不燃烧体不燃烧体2 加气混凝土砌块墙10.0 2.00 不燃烧体3 轻质混凝土砌块、天然石料的墙12.024.037.01.503.505.50不燃烧体不燃烧体不燃烧体二非承重墙1 普通粘土砖墙（1）不包括双面抹灰（2）不包括双面抹灰（3）包括双面抹灰（4）包括双面抹灰6.012.018.024.01.503.005.008.00不燃烧体不燃烧体不燃烧体不燃烧体2 12cm粘土空心砖墙（1）七孔砖墙（不包括墙中空12cm）（2）双面抹灰七孔粘土砖墙（不包括墙中空12cm）12.014.08.009.00不燃烧体不燃烧体3 粉煤灰硅酸盐砌块墙20.0 4.00 不燃烧体4 轻质混凝土墙（1）加气混凝土砌块墙（2）钢筋加气混凝土垂直墙板墙（3）粉煤灰加气混凝土砌块墙（4）加气混凝土砌块墙（5）充气混凝土砌块墙7.515.010.010.020.015.02.503.003.406.008.007.50不燃烧体不燃烧体不燃烧体不燃烧体不燃烧体不燃烧体5 碳化石灰圆孔空心条板隔墙9.0 1.75 不燃烧体序号构件名称结构厚度或截面最小尺寸（cm）耐火极限（h）燃烧性能6 菱苦土珍珠岩圆孔空心条板隔墙8.0 1.30 不燃烧体7 钢筋混凝土大板墙（C20） 6.012.01.002.60不燃烧体不燃烧体8 轻质复合隔墙（1）菱苦土板夹纸蜂窝隔墙，其构造厚度（cm）为：0.25+5（纸蜂窝）+2.5（2）水泥刨花复合板隔墙，总厚度8cm（内空层6cm）（3）水泥刨花板龙骨水泥板隔墙，1.2+8.6（空）+1.2（4）石棉水泥龙骨石棉水泥板隔墙，其构造厚度为：0.5+8（空）+6————0.330.750.500.45难燃烧体难燃烧体难燃烧体不燃烧体9 石膏空心条板隔墙：（1）石膏珍珠岩空心条板（膨胀珍珠岩50~80kg/m3）（2）石膏珍珠岩空心条板（膨胀珍珠岩60~120kg/m3）（3）石膏硅酸盐空心条板（4）石膏珍珠岩塑料网空心条板（膨胀珍珠岩60~120kg/ m3）（5）石膏粉煤灰空心条板（6）石膏珍珠岩双层空心条板，其构造厚度（cm）为：6.0+5（空）+6.0（膨胀珍珠岩50~80kg/m3）6.0+5（空）+6.0（膨胀珍珠岩60~120kg/m3）（7）增强石膏空心墙板6.06.06.06.09.0——9.06.01.501.201.501.302.253.753.252.501.28不燃烧体不燃烧体不燃烧体不燃烧体不燃烧体不燃烧体不燃烧体不燃烧体不燃烧体10 石膏龙骨两面钉下列材料的隔墙：（1）纤维石膏板，其构造厚度（cm）为：0.85+10.3（填矿棉）+0.851.0+6.4（空）+1.01.0+9（填矿棉）+1.0（2）纸面石膏板，其构造厚度（cm）为：1.1+6.8（填矿棉）+1.11.1+2.8（空）+1.1+6.5（空）＋1.1+2.8（空）+1.10.9+1.2+12.8（空）+1.2+0.92.5+13.4（空）+1.2+0.91.2+8（空）+1.2+1.2+8（空）+1.21.2+8（空）+1.2—————————1.01.351.000.751.501.201.501.000.33不燃烧体不燃烧体不燃烧体不燃烧体不燃烧体不燃烧体不燃烧体不燃烧体不燃烧体序号构件名称结构厚度或截面最小尺寸（cm）耐火极限（h）燃烧性能11 木龙骨两面钉下列材料的隔墙（1）钢丝网（板）抹灰，其构造厚度（cm）为：1.5+5（空）+1.5（2）石膏板，其构造厚度为： 1.2+5（空）+1.2（3）板条抹灰,其构造厚度为： 1.5+5（空）+1.5（4）水泥刨花板,其构造厚度为： 1.5+5（空）+1.5（5）板条抹1:4石棉水泥隔热灰浆,其构造厚度为：2+5（空）2（6）苇箔抹灰,其构造厚度为:1.5+7+1.5（7）纸面玻璃纤维石膏板,其构造厚度为: 1.0+5.5（空）+1.0（8）纸面纤维石膏板,其构造厚度为: 1.0+5.5（空）+1.0————————0.850.300.850.301.250.850.600.60难燃烧体难燃烧体难燃烧体难燃烧体难燃烧体难燃烧体难燃烧体难燃烧体12 钢龙骨两面钉下列材料:石膏板(1)纸面石膏板,其构造厚度为:2+4.6（空）+1.22×1.2+7（空）+3×1.22×1.2+7（空）+ 2×1.2（2）双层普通石膏板,板内掺纸纤维,其构造厚度为:2×1.2+7.5（空）+ 2×1.2（3）双层防火石膏板,板内掺玻璃纤纤,其构造厚度为:2×1.2+7.5（空）+ 2×1.22×1.2+7.5（岩棉厚4cm）+ 2×1.2（4）复合纸面石膏板，其构造厚度（cm）为：1.5+7.5（空）+0.15+0.95（双层板受火）1.0+5.5（空）+1.0（5）双层石膏板,其构造厚度（cm）为:2×1.2+7.5（填岩棉）+2×1.22×1.2+7.5（空）+2×1.21.8+7（空）+1.8（6）单层石膏板,其构造厚度（cm）为：1.2+7.5（填5cm厚岩棉）+1.21.2+7.5（空）+1.2普通纸面石膏板：1.2+7.5（空）+1.21.2+7.5（其中5.0%厚岩棉）+1.21.5+0.95+7.5+1.5耐火纸面石膏板：1.2+7.5（其中5.0%厚岩棉）+1.22×1.2+7.5+2×1.2—————————————9.99.912.39.911.1414.50.331.251.201.101.351.601.100.602.101.351.351.200.500.520.901.501.051.10＞1.50不燃烧体不燃烧体不燃烧体不燃烧体不燃烧体不燃烧体不燃烧体不燃烧体不燃烧体不燃烧体不燃烧体不燃烧体不燃烧体不燃烧体不燃烧体不燃烧体不燃烧体不燃烧体不燃烧体2×1.5+10（其中8.0%厚岩棉）+1.5续表3.2.1 建筑构件的燃烧性能和耐火极限序号构件名称结构厚度或截面最小尺寸（cm）耐火极限（h）燃烧性能12 轻钢龙骨两面钉石膏板耐火纸面石膏板：3×1.2+10（岩棉）+2×1.23×1.5+10（8厚岩棉）+2×1.53×1.5+10（5厚岩棉）+2×1.20.95+3×1.2+10（空）+10（8厚岩棉）+2×1.2+0.95+1.23×1.5+15（10厚岩棉）+3×1.516.017.516.929.124.0＞2.02.822.953.04.0不燃烧体不燃烧体不燃烧体不燃烧体不燃烧体13 轻钢龙骨两面钉下列材料水泥纤维复合硅酸钙板（埃特板）(1)水泥纤维复合板墙,其构造厚度：2（水泥纤维板）+6（岩棉）+2（水泥纤维板）0.4（水泥纤维板）+5.2（水泥聚苯乙烯粒）+0.4（水泥纤维板）0.4（水泥纤维板）+9.2（岩棉）+0.4(2)单层双面夹矿棉埃特板墙双层双面夹矿棉埃特板墙钢龙骨水泥刨花板隔墙,其构造厚度为： 1.2+7.6（空）+1.2 钢龙骨石棉水泥板隔墙,其构造厚度为： 1.2+7.5（空）+0.6 109142.101.202.01.501.02.00.450.30不燃烧体不燃烧体不燃烧体不燃烧体不燃烧体不燃烧体难燃烧体难燃烧体14 钢丝网架（复合）墙板（1）矿棉或聚苯乙烯夹芯板2.5（425#硅酸盐水泥,1:3水泥沙浆）+5（矿棉）+ 2.5（425#硅酸盐水泥,1:3水泥沙浆）2.5（425#硅酸盐水泥,1:3水泥沙浆）+5（聚苯乙烯）+ 2.5（425#硅酸盐水泥,1:3水泥沙浆）（2）钢丝网塑夹芯板（内填自吸性聚苯乙烯泡沫）（3）芯材为聚苯乙烯泡沫塑料,两侧以1:3水泥（425#硅酸盐水泥沙浆抹灰,厚度23mm （泰柏板）2.3（1:3水泥）+5.4（聚苯乙烯泡沫塑料）+2.3（1:3水泥）（4）钢丝网架石膏复合墙板1.5（石膏板）+5.0（硅酸盐水泥）+5.0（岩棉）+5.0（硅酸盐水泥）+1.5（石膏板）（5）钢网岩棉夹芯复合板（可作3层以下承重墙,4层以上框架结构填充墙）10107.61018112.01.071.201.304.02.0不燃烧体难燃烧体难燃烧体难燃烧体不燃烧体不燃烧体序号构件名称结构厚度或截面最小尺寸（cm）耐火极限（h）燃烧性能15 彩色钢板复合板墙彩色钢板岩棉夹芯板彩色钢板岩棉夹芯板彩色镀锌钢板聚氨酯夹芯板（天荣板）———1.130.50.6不燃烧体不燃烧体难燃烧体16 增强石膏轻质内墙板增强石膏轻质内墙板（带孔） 69 1.282.50不燃烧体不燃烧体17 空心轻质隔墙板孔径38，表面为1cm水泥沙浆62孔空心板拼装，两侧抹灰19mm，总厚10cm，沙:碳:水泥比为5:1:1 10102.02.0不燃烧体不燃烧体17 混凝土砌块墙体（1）轻集料小型空心砌块330mm×14mm330mm×19mm（2）轻集料（陶粒）混凝土砌块330mm×240mm330mm×290mm（3）轻集料小型空心砌块（实心墙体）：330mm×190mm（4）普通混凝土承重空心砌块330mm×14mm330mm×19mm330mm×290mm ————————1.981.252.924.04.01.651.934.0不燃烧体不燃烧体不燃烧体不燃烧体不燃烧体不燃烧体不燃烧体不燃烧体18 纤维增强硅酸钙板轻质复合隔墙5~10 2.0 不燃烧体19 纤维增强水泥加压平板5~10 2.0 不燃烧体20 （1）水泥聚苯乙烯粒子复合墙板（纤维复合）（2）水泥纤维加压板墙体6101.202.0不燃烧体不燃烧体21 玻璃纤维增强水泥空心内隔墙板（采用纤维水泥加轻质粗细填充骨料混合浇注，振动滚压成型）6 1.5 不燃烧体序号构件名称结构厚度或截面最小尺寸（cm）耐火极限（h）燃烧性能三柱1 钢筋混凝土柱18×2420×2024×2430×3020×4020×5030×5037×371.201.402.003.002.703.003.505.00不燃烧体不燃烧体不燃烧体不燃烧体不燃烧体不燃烧体不燃烧体不燃烧体2 普通粘土砖柱37×37 5.00 不燃烧体3 钢筋混凝土圆柱直径30直径453.004.00不燃烧体不燃烧体4 无保护层的钢柱—0.25 不燃烧体5 有保护层的钢柱（1）金属网抹M5砂浆保护，厚度为（cm）：2.5（2）用加气混凝土作保护层，厚度为（cm）：4.05.07.08.0（3）用200#混凝土作保护层，厚度为（cm）：2.55.010.0（4）用普通粘土砖作保护层，厚度为（cm）：12.0（5）用陶粒混凝土作保护层，厚度为（cm）：8.0（6）用薄涂型钢结构防火涂料做保护层，厚度为（cm）：0.550.70（7）用厚涂型钢结构防火涂料做保护层厚度为（cm）：1.52.03.04.05.0—————————————————0.801.001.402.002.330.802.002.852.853.001.001.501.001.502.02.53.0不燃烧体不燃烧体不燃烧体不燃烧体不燃烧体不燃烧体不燃烧体不燃烧体不燃烧体不燃烧体不燃烧体不燃烧体不燃烧体不燃烧体不燃烧体不燃烧体不燃烧体序号构件名称结构厚度或截面最小尺寸（cm）耐火极限（h）燃烧性能三柱5 有保护层的钢管混凝土圆柱（60≤λ）*用金属网抹50#砂浆作保护层，其厚度为： 2.5 cm3.5 cm4.5 cm6.0 cm7.0 cmD =20 cm1.001.502.002.503.00不燃烧体不燃烧体不燃烧体不燃烧体不燃烧体2.0 cm3.0 cm3.5 cm4.5 cm5.0 cmD =60 cm1.001.502.002.503.00不燃烧体不燃烧体不燃烧体不燃烧体不燃烧体1.8 cm2.6 cm3.2 cm4.0 cm4.5 cmD =100 cm1.001.502.002.503.00不燃烧体不燃烧体不燃烧体不燃烧体不燃烧体1.5 cm2.5 cm3.0 cm3.6 cm4.0 cmD140 cm1.001.502.002.503.00不燃烧体不燃烧体不燃烧体不燃烧体不燃烧体6 用厚涂型钢结构防火涂料作保护层，其厚度为：0.8 cm1.0 cm1.4 cm1.6 cm2.0 cmD =20 cm1.001.502.002.503.00不燃烧体不燃烧体不燃烧体不燃烧体不燃烧体0.7 cm0.9 cm1.2 cm1.4 cm1.6 cmD =60 cm1.001.502.002.503.00不燃烧体不燃烧体不燃烧体不燃烧体不燃烧体序号构件名称结构厚度或截面最小尺寸（cm）耐火极限（h）燃烧性能三柱6 有保护层的钢管混凝土圆柱（60≤λ）*用厚涂型钢结构防火涂料作保护层，其厚度为：0.6 cm0.8 cm1.0 cm1.2 cm1.4 cmD =100 cm1.001.502.002.503.00不燃烧体不燃烧体不燃烧体不燃烧体不燃烧体0.5 cm0.7 cm0.9 cm1.0 cm1.2 cmD140 cm1.001.502.002.503.00不燃烧体不燃烧体不燃烧体不燃烧体不燃烧体7 有保护层的钢管混凝土方柱、矩形柱（60≤λ）*用金属网抹50#砂浆作保护层，其厚度为： 4.0 cm5.5 cm7.0 cm8.0 cm9.0 cmB =20 cm*1.001.502.002.503.00不燃烧体不燃烧体不燃烧体不燃烧体不燃烧体3.0 cm4.0 cm5.5 cm6.5 cm7.0 cmB =60 cm1.001.502.002.503.00不燃烧体不燃烧体不燃烧体不燃烧体不燃烧体2.5 cm3.5 cm4.5 cm5.5 cm6.5 cmB =100 cm1.001.502.002.503.00不燃烧体不燃烧体不燃烧体不燃烧体不燃烧体2.0 cm3.0 cm4.0 cm4.5 cm5.5 cmB140 cm1.001.502.002.503.00不燃烧体不燃烧体不燃烧体不燃烧体不燃烧体序号构件名称结构厚度或截面最小尺寸（cm）耐火极限（h）燃烧性能三柱8 用厚涂型钢结构防火涂料作保护层，其厚度为：0.8 cm1.0 cm1.4 cm1.8 cm2.5 cmB =20 cm1.001.502.002.503.00不燃烧体不燃烧体不燃烧体不燃烧体不燃烧体0.6 cm0.8 cm1.0 cm1.2 cm1.5 cmB =60 cm1.001.502.002.503.00不燃烧体不燃烧体不燃烧体不燃烧体不燃烧体0.5 cm0.6 cm0.8 cm1.0 cm1.2 cmB =100 cm1.001.502.002.503.00不燃烧体不燃烧体不燃烧体不燃烧体不燃烧体0.4 cm0.5 cm0.6 cm0.8 cm1.0 cmB=140 cm1.001.502.002.503.00不燃烧体不燃烧体不燃烧体不燃烧体不燃烧体注：1 λ为钢管混凝土构件长细比，对于圆钢管混凝土，；对于方、矩形钢管混凝土，；L为构件的计算长度。

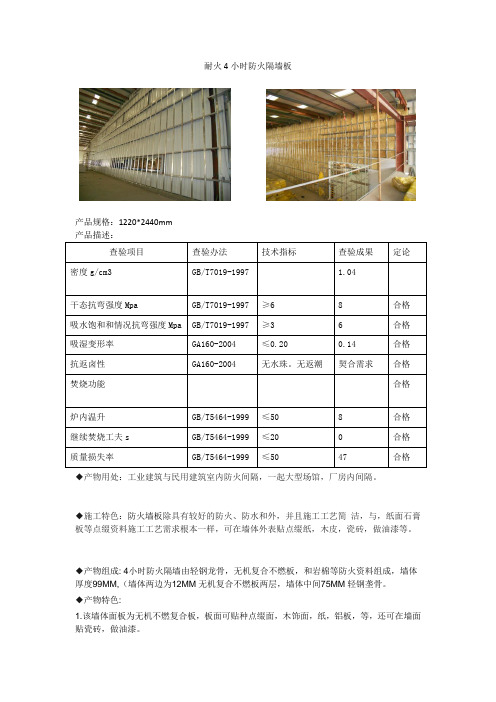

耐火4小时防火隔墙
耐火4小时防火隔墙板产品规格：1220*2440mm产品描述：查验项目查验办法技术指标查验成果定论密度g/cm3GB/T7019-1997 1.04干态抗弯强度Mpa GB/T7019-1997≥68合格吸水饱和和情况抗弯强度Mpa GB/T7019-1997≥36合格吸湿变形率GA160-2004≤0.200.14合格抗返卤性GA160-2004无水珠。
无返潮契合需求合格焚烧功能合格炉内温升GB/T5464-1999≤508合格继续焚烧工夫s GB/T5464-1999≤200合格质量损失率GB/T5464-1999≤5047合格◆产物用处：工业建筑与民用建筑室内防火间隔，一起大型场馆，厂房内间隔。
◆施工特色：防火墙板除具有较好的防火、防水和外，并且施工工艺简洁，与，纸面石膏板等点缀资料施工工艺需求根本一样，可在墙体外表贴点缀纸，木皮，瓷砖，做油漆等。
◆产物组成: 4小时防火隔墙由轻钢龙骨，无机复合不燃板，和岩棉等防火资料组成，墙体厚度99MM,（墙体两边为12MM无机复合不燃板两层，墙体中间75MM轻钢垄骨。
◆产物特色:1.该墙体面板为无机不燃复合板，板面可贴种点缀面，木饰面，纸，铝板，等，还可在墙面贴瓷砖，做油漆。
2。
本墙体耐火极限为4小时，墙板不燃性为A级，具有国家防火资料检测中间检测陈述。
3。
一起防火墙体具有施工进度快，装置便利，依据现场实践情况因地制宜，订尺度便利许多，墙体重量轻，抗冲击。
◆工艺流程防火隔墙放线-→安装门洞口框-→装置沿顶龙骨和沿地龙骨→竖向龙骨分档-→装置竖向龙骨-→装置横向龙骨卡档-→装置石膏罩面板-→施工接缝做法-→面层施工2.放线：依据描绘施工图，在已做好的地上或地枕带上，放出隔墙方位线、门窗洞口边框线，并放好顶龙骨方位边线。
3.装置门洞口框：放线后按描绘，先将隔墙的门洞口框装置结束。
4.装置沿顶龙骨和沿地龙骨：按已放好的隔墙方位线，按线装置顶龙骨和地龙骨，用射钉固定于主体上，其射钉钉距为600mm.5.竖龙骨分档：依据隔墙放线门洞口方位，在装置顶地龙骨后，按罩面板的标准2400mm 或1220mm板宽，分档标准尺度为610mm，缺乏模数的分档应避开门洞框边榜首块罩面板方位，使破边防火板不在靠洞框处。
建筑墙体燃烧时间
第三节常用建筑构件的耐火极限一、墙的耐火极限1、普通粘土砖墙、钢砼墙的耐火极限大量试验证明，耐火极限与厚度成正比。
厚度（mm）120 180 240 370耐火极限（h）2.50 3.50 5.50 10.502、加气砼墙的耐火极限耐火极限与厚度也基本是成正比。
如加气砼砌块墙（非承重墙）厚度（mm）75 100 200耐火极限（h）2.50 6.00 8.003、轻质隔墙木龙骨——钢丝网抹灰：0.85h石膏板：0.30h水泥刨花板：0.30h板条抹灰：0.85h钢龙骨——单层石膏板双层石膏板：1.00h以上4、金属墙板的耐火极限采用铝、钢、铝合金等薄板作两面，中间或是空气层或填矿棉、岩棉等隔热材料，耐火极限可达1.50~2.00h。
二、柱的耐火极限1、钢砼柱的耐火极限在通常情况下随柱截面增大而增大。
如C20砼柱：截面积（mm×mm)耐火极限（h）200×200 1.40h 300×300 3.00h 370×370 5.00h2、钢柱的耐火极限：0.25h三、梁的耐火极限1、钢砼梁的耐火极限主要取决于主筋保护层的厚度。
如非预应力钢砼简支梁：保护层厚度（mm）10 20 25 30耐火极限（h）1.20 1.75 2.00 2.302、无保护钢梁耐火极限为0.25h。
四、楼板的耐火极限简支钢砼圆孔空心板保护层厚度（mm）10 20 30耐火极限（h）0.9 1.25 1.50预应力钢砼圆孔空心板保护层厚度（mm）10 20 30耐火极限（h）0.4 0.7 0.85五、吊顶的耐火极限木吊顶搁栅——钢丝网抹灰：0.25h板条抹灰：0.25h纸面石膏板：0.25h钢吊顶搁栅——石棉板：0.85h双层石膏板：0.30h钢丝网抹灰：0.25h六、屋顶承重构件——屋架无保护钢屋架的耐火极限为0 .25h；钢砼屋架的耐火极限主要取决于保护层厚度，一般保护层厚度为25~30mm，耐火极限为1.50~1.70h。
各类建筑构件的燃烧性能和耐火极限
不燃烧体
保护层厚度2cm
12
2.65
不燃烧体
构件名称
结构厚度或截面最小尺寸（cm）
耐火极限（h）
燃烧性能
楼板和屋顶承重构件
简支的钢筋混凝土圆孔空心楼板
(1)非预应力钢筋
保护层厚度1cm
——
0.90
不燃烧体
保护层厚度2cm
——
1.25
不燃烧体
保护层厚度3cm
——
1.50
不燃烧体
(2)预应力钢筋混
——
1.10
不燃烧体
(4）双层防火石膏板，板内掺玻璃纤维，其构造、厚度（cm）：
2×1.2+7.5（空）+2×1.2
——
1.35
不燃烧体
2×1.2+7.5（岩棉厚4cm）+2×1.2
——
1.60
不燃烧体
（5）复合纸面石膏板，其构造、厚度（cm）：1.5+7.5（空）+0.15+0.95（双层板受火）
耐火极限（h）
燃烧性能
梁
(1)用厚涂型钢结构防火涂料作保护层
厚度3cm
——
2.00
不燃烧体
厚度4cm
——
2.50
不燃烧体
厚度5cm
——
3.00
不燃烧体
(2)用薄涂型钢结构防火涂料作保护层
厚度0.55cm
——
1.00
不燃烧体
厚度0.70cm
——
1.50
不燃烧体
楼板和屋顶承重构件
简支的钢筋混凝土楼板
(1)非预应力钢筋
不燃烧体
充气气混凝土砌块墙
15
7.00
耐火等级a级轻钢龙骨隔墙标准
耐火等级a级轻钢龙骨隔墙标准《耐火等级A级轻钢龙骨隔墙标准：构建安全与环保的空间》一、前言在当代建筑设计和施工中，隔墙在室内空间中起到了至关重要的作用。
而轻钢龙骨隔墙作为一种新型、环保、节能、高效的隔墙体系，在建筑领域中逐渐受到了广泛关注和应用。
其中，耐火等级A级轻钢龙骨隔墙标准更是成为了保障建筑安全与环保的重要指标。
本文将从深度和广度的角度全面评估这一标准，并就其构建安全与环保的空间进行详细探讨。
二、耐火等级A级轻钢龙骨隔墙标准的定义与要求1. 耐火等级A级轻钢龙骨隔墙标准的定义耐火等级A级轻钢龙骨隔墙是指采用A级耐火材料作为隔墙的主要构建材料，通过对轻钢龙骨隔墙的耐火性能进行测试与评定，从而确定其在火灾发生时的防火安全等级。
A级耐火材料具有优异的防火性能，能够在一定时间内有效抵抗火灾的蔓延和燃烧，为人们的生命和财产安全提供有力保障。
2. 耐火等级A级轻钢龙骨隔墙标准的要求根据国家相关标准和规定，耐火等级A级轻钢龙骨隔墙应当具有良好的防火性能和建筑安全性能。
在材料选择、施工工艺和防火设计等方面均有严格要求，其中包括材料的耐火等级、隔墙的构建标准、消防设施的设置等内容。
三、耐火等级A级轻钢龙骨隔墙的建筑安全与环保价值1. 构建安全的室内空间A级耐火材料具有卓越的防火性能，轻钢龙骨隔墙的采用有效提高了室内空间的防火等级，减少了火灾发生时的安全隐患。
在建筑设计中，通过采用A级轻钢龙骨隔墙，可以构建更加安全可靠的室内空间，提高了人员在紧急情况下的逃生时间，有效保障了人们的生命财产安全。
2. 促进建筑环保可持续发展A级轻钢龙骨隔墙采用的A级耐火材料具有环保、耐久等特点，符合现代社会对于建筑节能环保的迫切需求。
通过在建筑中广泛应用耐火等级A级轻钢龙骨隔墙，可以有效降低建筑施工中的能源消耗和环境污染，促进了建筑行业的可持续发展。
四、耐火等级A级轻钢龙骨隔墙标准的个人观点与理解针对耐火等级A级轻钢龙骨隔墙标准，我认为其标准化与规范化的要求有助于提高建筑施工质量和防火安全性能，是现代建筑设计与施工中不可或缺的重要标准之一。
建筑构件的燃烧性能
建筑构件按其燃烧性能分为三大类：一、不燃烧体：用不燃材料制成的构件。
不燃材料指的是在空气中遇到火烧或高温作用时不起火、不微燃、不炭化的材料。
如砖、石、钢材、砼等。
二、难燃烧体：用难燃性材料做成的构件或用燃烧性材料做成而用不燃烧材料做保护层的构件。
难燃性材料是指在空气中遇到火烧或高温作用时难起火、难微燃、难炭化，当火源移走后燃烧或微燃立即停止的材料。
如经过阻燃处理的木材、沥青砼、水泥刨花板等。
三、燃烧体：用燃烧材料做成的构件。
燃烧性材料是指在空气中遇到火烧或高温作用时立即起火或微燃，且火源移走后仍继续燃烧或微燃的材料。
如木材。
第二节建筑构件的耐火极限一、定义对任一建筑构件，按照时间—温度标准曲线进行耐火试验，从受火作用时起，到构件失去稳定性或完整性或绝热性时止，这段抵抗火的作用时间，称为耐火极限，通常用小时（h）来表示。
二、标准时间—温度曲线（标准火灾升温曲线）回忆第一章内容：室内火灾发展过程分为三个阶段：OA—火灾初起阶段AC—火灾发展阶段C点以后—火灾熄灭阶段我国决定采用国际标准ISO834规定的标准火灾升温曲线：其中t—试验加热时间，minT—t时刻炉内温度，℃T0—炉内初始温度，℃三、耐火极限的判定条件（一）失去稳定性构件在试验过程中失去支持能力或抗变形能力。
（1）外观判断：如墙发生垮塌；梁板变形大于L/20；柱发生垮塌或轴向变形大于h/100（mm）或轴向压缩变形速度超过3h/1000（mm/min）；（2）受力主筋温度变化：16Mn钢，510℃。
（二）失去完整性适用于分隔构件，如楼板、隔墙等。
失去完整性的标志：出现穿透性裂缝或穿火的孔隙。
（三）失去绝热性适用于分隔构件，如墙、楼板等。
失去绝热性的标志：下列两个条件之一试件背火面测温点平均温升达140℃；试件背火面测温点任一点温升达180℃.建筑构件耐火极限的三个判定条件，实际应用时要具体问题具体分析：（1）分隔构件（隔墙、吊顶、门窗）：失去完整性或绝热性；（2）承重构件（梁、柱、屋架）：失去稳定性；（3）承重分隔构件（承重墙、楼板）：失去稳定性或完整性或绝热性。
建筑物构件的燃烧性能和耐火极限表
建筑物构件的燃烧性能和耐火极限表(h)
注：①以木柱承重且以非燃烧材料作为墙体的建筑物，其耐火等级应按四级确定。
②高层工业建筑的预制钢筋混凝土装配式结构，其节点缝隙或金属承重构件节点的外露部位，应做防火保护层，其耐火极限不应低于本表相应构件的规定。
③二级耐火等级的建筑物吊顶，如采用非燃烧体时，其耐火极限不限。
④在二级耐火等级的建筑中，面积不超过100㎡的房间隔墙，如执行本表的规定有困难时，可采用耐火极限不低于0.3h的非燃烧体。
⑤一、二级耐火等级民用建筑疏散走道两侧的隔墙，按本表规定执行有困难时，可采用0.75h 非燃烧体。
建筑构件的燃烧性能和耐火极限
建筑构件的燃烧性能和耐火极限续表3.2.1 建筑构件的燃烧性能和耐火极限序号构件名称结构厚度或截面最小尺寸（cm）耐火极限（h）燃烧性能一承重墙1 普通粘土砖、硅酸盐砖，混凝土、钢筋混凝土实体墙12.018.024.037.02.503.505.5010.50不燃烧体不燃烧体不燃烧体不燃烧体2 加气混凝土砌块墙10.0 2.00 不燃烧体3 轻质混凝土砌块、天然石料的墙12.024.037.01.503.505.50不燃烧体不燃烧体不燃烧体二非承重墙1 普通粘土砖墙（1）不包括双面抹灰（2）不包括双面抹灰（3）包括双面抹灰（4）包括双面抹灰6.012.018.024.01.503.005.008.00不燃烧体不燃烧体不燃烧体不燃烧体2 12cm粘土空心砖墙（1）七孔砖墙（不包括墙中空12cm）（2）双面抹灰七孔粘土砖墙（不包括墙中空12cm）12.014.08.009.00不燃烧体不燃烧体3 粉煤灰硅酸盐砌块墙20.0 4.00 不燃烧体4 轻质混凝土墙（1）加气混凝土砌块墙（2）钢筋加气混凝土垂直墙板墙（3）粉煤灰加气混凝土砌块墙（4）加气混凝土砌块墙（5）充气混凝土砌块墙7.515.010.010.020.015.02.503.003.406.008.007.50不燃烧体不燃烧体不燃烧体不燃烧体不燃烧体不燃烧体5 碳化石灰圆孔空心条板隔墙9.0 1.75 不燃烧体序号构件名称结构厚度或截面最小尺寸（cm）耐火极限（h）燃烧性能6 菱苦土珍珠岩圆孔空心条板隔墙8.0 1.30 不燃烧体7 钢筋混凝土大板墙（C20） 6.012.01.002.60不燃烧体不燃烧体8 轻质复合隔墙（1）菱苦土板夹纸蜂窝隔墙，其构造厚度（cm）为：0.25+5（纸蜂窝）+2.5（2）水泥刨花复合板隔墙，总厚度8cm（内空层6cm）（3）水泥刨花板龙骨水泥板隔墙，1.2+8.6（空）+1.2 （4）石棉水泥龙骨石棉水泥板隔墙，其构造厚度为：0.5+8（空）+6————0.330.750.500.45难燃烧体难燃烧体难燃烧体9 石膏空心条板隔墙：（1）石膏珍珠岩空心条板（膨胀珍珠岩50~80kg/m3）（2）石膏珍珠岩空心条板（膨胀珍珠岩60~120kg/m3）（3）石膏硅酸盐空心条板（4）石膏珍珠岩塑料网空心条板（膨胀珍珠岩60~120kg/ m3）（5）石膏粉煤灰空心条板（6）石膏珍珠岩双层空心条板，其构造厚度（cm）为：6.0+5（空）+6.0（膨胀珍珠岩50~80kg/m3）6.0+5（空）+6.0（膨胀珍珠岩60~120kg/m3）（7）增强石膏空心墙板6.06.06.06.09.0——9.06.01.501.201.501.302.253.753.252.501.28不燃烧体不燃烧体不燃烧体不燃烧体不燃烧体不燃烧体不燃烧体不燃烧体10 石膏龙骨两面钉下列材料的隔墙：（1）纤维石膏板，其构造厚度（cm）为：0.85+10.3（填矿棉）+0.851.0+6.4（空）+1.01.0+9（填矿棉）+1.0（2）纸面石膏板，其构造厚度（cm）为：1.1+6.8（填矿棉）+1.11.1+2.8（空）+1.1+6.5（空）＋1.1+2.8（空）+1.1 0.9+1.2+12.8（空）+1.2+0.92.5+13.4（空）+1.2+0.91.2+8（空）+1.2+1.2+8（空）+1.21.2+8（空）+1.2—————————1.01.351.000.751.501.201.501.000.33不燃烧体不燃烧体不燃烧体不燃烧体不燃烧体不燃烧体不燃烧体不燃烧体不燃烧体序号构件名称结构厚度或截面最小尺寸（cm）耐火极限（h）燃烧性能11 木龙骨两面钉下列材料的隔墙（1）钢丝网（板）抹灰，其构造厚度（cm）为：1.5+5（空）+1.5（2）石膏板，其构造厚度为： 1.2+5（空）+1.2（3）板条抹灰,其构造厚度为： 1.5+5（空）+1.5 （4）水泥刨花板,其构造厚度为： 1.5+5（空）+1.5 （5）板条抹1:4石棉水泥隔热灰浆,其构造厚度为：2+5 （空）2（6）苇箔抹灰,其构造厚度为:1.5+7+1.5（7）纸面玻璃纤维石膏板,其构造厚度为: 1.0+5.5（空）+1.0（8）纸面纤维石膏板,其构造厚度为: 1.0+5.5（空）+1.0 ————————0.850.300.850.301.250.850.600.60难燃烧体难燃烧体难燃烧体难燃烧体难燃烧体难燃烧体难燃烧体难燃烧体12 钢龙骨两面钉下列材料:石膏板(1)纸面石膏板,其构造厚度为:2+4.6（空）+1.22×1.2+7（空）+3×1.22×1.2+7（空）+ 2×1.2（2）双层普通石膏板,板内掺纸纤维,其构造厚度为: 2×1.2+7.5（空）+ 2×1.2（3）双层防火石膏板,板内掺玻璃纤纤,其构造厚度为: 2×1.2+7.5（空）+ 2×1.22×1.2+7.5（岩棉厚4cm）+ 2×1.2（4）复合纸面石膏板，其构造厚度（cm）为：1.5+7.5（空）+0.15+0.95（双层板受火）1.0+5.5（空）+1.0（5）双层石膏板,其构造厚度（cm）为:2×1.2+7.5（填岩棉）+2×1.22×1.2+7.5（空）+2×1.21.8+7（空）+1.8（6）单层石膏板,其构造厚度（cm）为：1.2+7.5（填5cm厚岩棉）+1.21.2+7.5（空）+1.2普通纸面石膏板：1.2+7.5（空）+1.21.2+7.5（其中5.0%厚岩棉）+1.21.5+0.95+7.5+1.5耐火纸面石膏板：1.2+7.5（其中5.0%厚岩棉）+1.2 2×1.2+7.5+2×1.2—————————————9.9 9.9 12.3 9.9 11.14 14.50.331.25 1.20 1.10 1.35 1.60 1.10 0.602.10 1.35 1.35 1.200.500.520.901.501.051.10＞1.50不燃烧体不燃烧体不燃烧体不燃烧体不燃烧体不燃烧体不燃烧体不燃烧体不燃烧体不燃烧体不燃烧体不燃烧体不燃烧体不燃烧体不燃烧体不燃烧体不燃烧体不燃烧体不燃烧体2×1.5+10（其中8.0%厚岩棉）+1.5续表3.2.1 建筑构件的燃烧性能和耐火极限序号构件名称结构厚度或截面最小尺寸（cm）耐火极限（h）燃烧性能12 轻钢龙骨两面钉石膏板耐火纸面石膏板：3×1.2+10（岩棉）+2×1.23×1.5+10（8厚岩棉）+2×1.53×1.5+10（5厚岩棉）+2×1.20.95+3×1.2+10（空）+10（8厚岩棉）+2×1.2+0.95+1.23×1.5+15（10厚岩棉）+3×1.516.017.516.929.124.0＞2.02.822.953.04.0不燃烧体不燃烧体不燃烧体不燃烧体不燃烧体13 轻钢龙骨两面钉下列材料水泥纤维复合硅酸钙板（埃特板）(1)水泥纤维复合板墙,其构造厚度：2（水泥纤维板）+6（岩棉）+2（水泥纤维板）0.4（水泥纤维板）+5.2（水泥聚苯乙烯粒）+0.4（水泥纤维板）0.4（水泥纤维板）+9.2（岩棉）+0.4(2)单层双面夹矿棉埃特板墙双层双面夹矿棉埃特板墙钢龙骨水泥刨花板隔墙,其构造厚度为： 1.2+7.6（空）+1.2 钢龙骨石棉水泥板隔墙,其构造厚度为： 1.2+7.5（空）+0.6 10 9142.101.202.01.501.02.00.450.30不燃烧体不燃烧体不燃烧体不燃烧体不燃烧体不燃烧体难燃烧体难燃烧体14 钢丝网架（复合）墙板（1）矿棉或聚苯乙烯夹芯板2.5（425#硅酸盐水泥,1:3水泥沙浆）+5（矿棉）+ 2.5（425#硅酸盐水泥,1:3水泥沙浆）2.5（425#硅酸盐水泥,1:3水泥沙浆）+5（聚苯乙烯）+ 2.5（425#硅酸盐水泥,1:3水泥沙浆）（2）钢丝网塑夹芯板（内填自吸性聚苯乙烯泡沫）（3）芯材为聚苯乙烯泡沫塑料,两侧以1:3水泥（425#硅酸盐水泥沙浆抹灰,厚度23mm （泰柏板）2.3（1:3水泥）+5.4（聚苯乙烯泡沫塑料）+2.3（1:3水泥）（4）钢丝网架石膏复合墙板1.5（石膏板）+5.0（硅酸盐水泥）+5.0（岩棉）+5.0（硅酸盐水泥）+1.5（石膏板）（5）钢网岩棉夹芯复合板（可作3层以下承重墙,4层以上框架结构填充墙）10107.61018112.01.071.201.304.02.0不燃烧体难燃烧体难燃烧体难燃烧体不燃烧体不燃烧体序号构件名称结构厚度或截面最小尺寸（cm）耐火极限（h）燃烧性能15 彩色钢板复合板墙彩色钢板岩棉夹芯板彩色钢板岩棉夹芯板彩色镀锌钢板聚氨酯夹芯板（天荣板）———1.130.50.6不燃烧体不燃烧体难燃烧体16 增强石膏轻质内墙板增强石膏轻质内墙板（带孔） 69 1.282.50不燃烧体不燃烧体17 空心轻质隔墙板孔径38，表面为1cm水泥沙浆62孔空心板拼装，两侧抹灰19mm，总厚10cm，沙:碳:水泥比为5:1:1 10102.02.0不燃烧体不燃烧体17 混凝土砌块墙体（1）轻集料小型空心砌块330mm×14mm330mm×19mm（2）轻集料（陶粒）混凝土砌块330mm×240mm330mm×290mm（3）轻集料小型空心砌块（实心墙体）：330mm×190mm （4）普通混凝土承重空心砌块330mm×14mm330mm×19mm330mm×290mm ————————1.981.252.924.04.01.651.934.0不燃烧体不燃烧体不燃烧体不燃烧体不燃烧体不燃烧体不燃烧体18 纤维增强硅酸钙板轻质复合隔墙5~10 2.0 不燃烧体19 纤维增强水泥加压平板5~10 2.0 不燃烧体20 （1）水泥聚苯乙烯粒子复合墙板（纤维复合）（2）水泥纤维加压板墙体6101.202.0不燃烧体不燃烧体21 玻璃纤维增强水泥空心内隔墙板（采用纤维水泥加轻质粗细填充骨料混合浇注，振动滚压成型）6 1.5 不燃烧体序号构件名称结构厚度或截面最小尺寸（cm）耐火极限（h）燃烧性能三柱1 钢筋混凝土柱18×2420×2024×2430×3020×4020×5030×501.201.402.003.002.703.003.505.00不燃烧体不燃烧体不燃烧体不燃烧体不燃烧体不燃烧体不燃烧体不燃烧体2 普通粘土砖柱37×37 5.00 不燃烧体3 钢筋混凝土圆柱直径30直径453.004.00不燃烧体不燃烧体4 无保护层的钢柱—0.25 不燃烧体5 有保护层的钢柱（1）金属网抹M5砂浆保护，厚度为（cm）：2.5 （2）用加气混凝土作保护层，厚度为（cm）：4.0 5.08.0（3）用200#混凝土作保护层，厚度为（cm）：2.5 5.010.0（4）用普通粘土砖作保护层，厚度为（cm）：12.0 （5）用陶粒混凝土作保护层，厚度为（cm）：8.0 （6）用薄涂型钢结构防火涂料做保护层，厚度为（cm）：0.550.70（7）用厚涂型钢结构防火涂料做保护层厚度为（cm）：1.52.03.04.05.0————————————————0.801.001.402.00 2.33 0.80 2.00 2.852.853.00 1.00 1.50 1.001.502.02.53.0不燃烧体不燃烧体不燃烧体不燃烧体不燃烧体不燃烧体不燃烧体不燃烧体不燃烧体不燃烧体不燃烧体不燃烧体不燃烧体不燃烧体不燃烧体不燃烧体序号构件名称结构厚度或截面最小尺寸（cm）耐火极限（h）燃烧性能三柱5 有保护层的钢管混凝土圆柱（60≤λ）*用金属网抹50#砂浆作保护层，其厚度为： 2.5 cm3.5 cm4.5 cm6.0 cm7.0 cmD =20 cm1.001.502.002.503.00不燃烧体不燃烧体不燃烧体不燃烧体2.0 cm3.0 cm3.5 cm4.5 cm5.0 cmD =60 cm1.001.502.002.503.00不燃烧体不燃烧体不燃烧体不燃烧体不燃烧体1.8 cm2.6 cm3.2 cm4.0 cm4.5 cmD =100 cm1.001.502.002.50不燃烧体不燃烧体不燃烧体不燃烧体不燃烧体1.5 cm2.5 cm3.0 cm3.6 cm4.0 cmD140 cm1.001.502.002.503.00不燃烧体不燃烧体不燃烧体不燃烧体不燃烧体6 用厚涂型钢结构防火涂料作保护层，其厚度为：0.8 cm 1.0 cm1.4 cm1.6 cm2.0 cmD =20 cm1.001.502.503.00不燃烧体不燃烧体不燃烧体不燃烧体不燃烧体0.7 cm0.9 cm1.2 cm1.4 cm1.6 cmD =60 cm1.001.502.002.503.00不燃烧体不燃烧体不燃烧体不燃烧体不燃烧体序号构件名称结构厚度或截面最小尺寸（cm）耐火极限（h）燃烧性能6 有保护层的钢管混凝土圆柱（60≤λ）*用厚涂型钢结构防火涂料作保护层，其厚度为：0.6 cm0.8 cm1.0 cm1.2 cm1.4 cmD =100 cm1.001.502.002.503.00不燃烧体不燃烧体不燃烧体不燃烧体不燃烧体0.5 cm0.7 cm0.9 cm1.0 cm1.2 cmD140 cm1.001.502.002.50不燃烧体不燃烧体不燃烧体不燃烧体不燃烧体7 有保护层的钢管混凝土方柱、矩形柱（60≤λ）*用金属网抹50#砂浆作保护层，其厚度为： 4.0 cm 5.5 cm7.0 cm8.0 cm9.0 cmB =20 cm*1.001.502.002.503.00不燃烧体不燃烧体不燃烧体不燃烧体不燃烧体3.0 cm4.0 cm5.5 cm6.5 cm7.0 cmB =60 cm1.001.502.002.503.00不燃烧体不燃烧体不燃烧体不燃烧体不燃烧体2.5 cm3.5 cm4.5 cm5.5 cm6.5 cmB =100 cm1.001.502.002.503.00不燃烧体不燃烧体不燃烧体不燃烧体不燃烧体2.0 cm3.0 cm4.0 cm4.5 cm5.5 cmB140 cm1.001.502.002.503.00不燃烧体不燃烧体不燃烧体不燃烧体不燃烧体序号构件名称结构厚度或截面最小尺寸（cm）耐火极限（h）燃烧性能三柱8 用厚涂型钢结构防火涂料作保护层，其厚度为：0.8 cm1.0 cm1.4 cm1.8 cm2.5 cmB =20 cm1.001.502.003.00不燃烧体不燃烧体不燃烧体不燃烧体不燃烧体0.6 cm0.8 cm1.0 cm 1.2 cm1.5 cmB =60 cm1.001.502.002.503.00不燃烧体不燃烧体不燃烧体不燃烧体不燃烧体0.5 cm 0.6 cm0.8 cm1.0 cm1.2 cmB =100 cm1.002.002.503.00不燃烧体不燃烧体不燃烧体不燃烧体不燃烧体0.4 cm0.5 cm0.6 cm0.8 cm1.0 cmB=140 cm1.001.502.002.503.00不燃烧体不燃烧体不燃烧体不燃烧体不燃烧体注：1 λ为钢管混凝土构件长细比，对于圆钢管混凝土，；对于方、矩形钢管混凝土，；L为构件的计算长度。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
轻质龙骨隔墙的燃烧性能和耐火极限
序号构件名称结构厚度或截面
最小尺寸（cm）
耐火极限
（h）
燃烧性能
6 菱苦土珍珠岩圆孔空心条板隔墙8.0 1.30 不燃烧体
7 钢筋混凝土大板墙（C20） 6.0
12.0
1.00
2.60
不燃烧体
不燃烧体
8 轻质复合隔墙
（1）菱苦土板夹纸蜂窝隔墙，其构造厚度（cm）为：
0.25+5（纸蜂窝）+2.5
（2）水泥刨花复合板隔墙，总厚度8cm（内空层6cm）
（3）水泥刨花板龙骨水泥板隔墙，1.2+8.6（空）+1.2
（4）石棉水泥龙骨石棉水泥板隔墙，其构造厚度为：
0.5+8（空）+6
—
—
—
—
0.33
0.75
0.50
0.45
难燃烧体
难燃烧体
难燃烧体
不燃烧体
9 石膏空心条板隔墙：
（1）石膏珍珠岩空心条板（膨胀珍珠岩50~80kg/m3）
（2）石膏珍珠岩空心条板（膨胀珍珠岩60~120kg/m3）
（3）石膏硅酸盐空心条板
（4）石膏珍珠岩塑料网空心条板（膨胀珍珠岩
60~120kg/ m3）
（5）石膏粉煤灰空心条板
（6）石膏珍珠岩双层空心条板，其构造厚度（cm）为：
6.0+5（空）+6.0（膨胀珍珠岩50~80kg/m3）
6.0+5（空）+6.0（膨胀珍珠岩60~120kg/m3）
（7）增强石膏空心墙板
6.0
6.0
6.0
6.0
9.0
—
—
9.0
6.0
1.50
1.20
1.50
1.30
2.25
3.75
3.25
2.50
1.28
不燃烧体
不燃烧体
不燃烧体
不燃烧体
不燃烧体
不燃烧体
不燃烧体
不燃烧体
不燃烧体
10 石膏龙骨两面钉下列材料的隔墙：
（1）纤维石膏板，其构造厚度（cm）为：
0.85+10.3（填矿棉）+0.85
1.0+6.4（空）+1.0
1.0+9（填矿棉）+1.0
（2）纸面石膏板，其构造厚度（cm）为：
1.1+6.8（填矿棉）+1.1
1.1+
2.8（空）+1.1+6.5（空）＋1.1+2.8（空）+1.1
0.9+1.2+12.8（空）+1.2+0.9
2.5+1
3.4（空）+1.2+0.9
1.2+8（空）+1.2+1.2+8（空）+1.2
1.2+8（空）+1.2
—
—
—
—
—
—
—
—
—
1.0
1.35
1.00
0.75
1.50
1.20
1.50
1.00
0.33
不燃烧体
不燃烧体
不燃烧体
不燃烧体
不燃烧体
不燃烧体
不燃烧体
不燃烧体
不燃烧体
序号构件名称结构厚度或截
面最小尺寸
（cm）
耐火极限
（h）
燃烧性能
11 木龙骨两面钉下列材料的隔墙
（1）钢丝网（板）抹灰，其构造厚度（cm）为：
1.5+5（空）+1.5
（2）石膏板，其构造厚度为： 1.2+5（空）+1.2
（3）板条抹灰,其构造厚度为： 1.5+5（空）+1.5
（4）水泥刨花板,其构造厚度为： 1.5+5（空）+1.5
（5）板条抹1:4石棉水泥隔热灰浆,其构造厚度为：2+5
（空）2
（6）苇箔抹灰,其构造厚度为:1.5+7+1.5
（7）纸面玻璃纤维石膏板,其构造厚度为: 1.0+5.5（空）
+1.0
（8）纸面纤维石膏板,其构造厚度为: 1.0+5.5（空）+1.0
—
—
—
—
—
—
—
—
0.85
0.30
0.85
0.30
1.25
0.85
0.60
0.60
难燃烧体
难燃烧体
难燃烧体
难燃烧体
难燃烧体
难燃烧体
难燃烧体
难燃烧体
12 钢龙骨两面钉下列材料:
石膏板
(1)纸面石膏板,其构造厚度为:
2+4.6（空）+1.2
2×1.2+7（空）+3×1.2
2×1.2+7（空）+ 2×1.2
（2）双层普通石膏板,板内掺纸纤维,其构造厚度为:
2×1.2+7.5（空）+ 2×1.2
（3）双层防火石膏板,板内掺玻璃纤纤,其构造厚度为:
2×1.2+7.5（空）+ 2×1.2
2×1.2+7.5（岩棉厚4cm）+ 2×1.2
（4）复合纸面石膏板，其构造厚度（cm）为：
1.5+7.5（空）+0.15+0.95（双层板受火）
1.0+5.5（空）+1.0
（5）双层石膏板,其构造厚度（cm）为:
2×1.2+7.5（填岩棉）+2×1.2
2×1.2+7.5（空）+2×1.2
1.8+7（空）+1.8
（6）单层石膏板,其构造厚度（cm）为：
1.2+7.5（填5cm厚岩棉）+1.2
1.2+7.5（空）+1.2
普通纸面石膏板：
1.2+7.5（空）+1.2
1.2+7.5（其中5.0%厚岩棉）+1.2
1.5+0.95+7.5+1.5
耐火纸面石膏板：1.2+7.5（其中5.0%厚岩棉）+1.2
2×1.2+7.5+2×1.2
2×1.5+10（其中8.0%厚岩棉）+1.5
—
—
—
—
—
—
—
—
—
—
—
—
—
9.9
9.9
12.3
9.9
11.14
14.5
0.33
1.25
1.20
1.10
1.35
1.60
1.10
0.60
2.10
1.35
1.35
1.20
0.50
0.52
0.90
1.50
1.05
1.10
＞1.50
不燃烧体
不燃烧体
不燃烧体
不燃烧体
不燃烧体
不燃烧体
不燃烧体
不燃烧体
不燃烧体
不燃烧体
不燃烧体
不燃烧体
不燃烧体
不燃烧体
不燃烧体
不燃烧体
不燃烧体
不燃烧体
不燃烧体
序号构件名称结构厚度或截面耐火极燃烧性能
最小尺寸（cm）限（h）
12 轻钢龙骨两面钉石膏板
耐火纸面石膏板：
3×1.2+10（岩棉）+2×1.2
3×1.5+10（8厚岩棉）+2×1.5
3×1.5+10（5厚岩棉）+2×1.2
0.95+3×1.2+10（空）+10（8厚岩棉）+2×1.2+0.95+1.2
3×1.5+15（10厚岩棉）+3×1.5
16.0
17.5
16.9
29.1
24.0
＞2.0
2.82
2.95
3.0
4.0
不燃烧体
不燃烧体
不燃烧体
不燃烧体
不燃烧体
13 轻钢龙骨两面钉下列材料
水泥纤维复合硅酸钙板（埃特板）
(1)水泥纤维复合板墙,其构造厚度：
2（水泥纤维板）+6（岩棉）+2（水泥纤维板）
0.4（水泥纤维板）+5.2（水泥聚苯乙烯粒）+0.4（水泥纤维板）
0.4（水泥纤维板）+9.2（岩棉）+0.4
(2)单层双面夹矿棉埃特板墙
双层双面夹矿棉埃特板墙
钢龙骨水泥刨花板隔墙,其构造厚度为：1.2+7.6（空）+1.2 钢龙骨石棉水泥板隔墙,其构造厚度为：1.2+7.5（空）+0.6 10
9
14
2.10
1.20
2.0
1.50
1.0
2.0
0.45
0.30
不燃烧体
不燃烧体
不燃烧体
不燃烧体
不燃烧体
不燃烧体
难燃烧体
难燃烧体
14 钢丝网架（复合）墙板
（1）矿棉或聚苯乙烯夹芯板
2.5（425#硅酸盐水泥,1:3水泥沙浆）+5（矿棉）+ 2.5（425#硅酸盐水泥,1:3水泥沙浆）
2.5（425#硅酸盐水泥,1:3水泥沙浆）+5（聚苯乙烯）+ 2.5（425#硅酸盐水泥,1:3水泥沙浆）
（2）钢丝网塑夹芯板（内填自吸性聚苯乙烯泡沫）
（3）芯材为聚苯乙烯泡沫塑料,两侧以1:3水泥（425#硅酸盐水泥沙浆抹灰,厚度23mm （泰柏板）
2.3（1:3水泥）+5.4（聚苯乙烯泡沫塑料）+2.3（1:3水泥）（4）钢丝网架石膏复合墙板
1.5（石膏板）+5.0（硅酸盐水泥）+5.0（岩棉）+5.0（硅酸盐水泥）+1.5（石膏板）
（5）钢网岩棉夹芯复合板（可作3层以下承重墙,4层以上框架结构填充墙）10
10
7.6
10
18
11
2.0
1.07
1.20
1.30
4.0
2.0
不燃烧体
难燃烧体
难燃烧体
难燃烧体
不燃烧体
不燃烧体。
