机械基础实验指导书
机械工程基础实验指导书北方工业大学机械实验室2010年4月实验一尺寸测量实验1-1用立式光学计测量轴径一、实验目的1．了解立式光学计的测量原理。
2．熟悉用立式光学计测量外径的方法。
二、实验内容用立式光学计测量工件的外径三、测量器具1．立式光学计2．块规四、测量器具简介立式光学计是一种精度较高、结构简单的常用光学仪器。
常用来检定5等、6等量块、光滑极限量规及测量相应精度的零件。
（五）测量步骤：1、按被测零件的基本尺寸组合所需量块尺寸。
一般是从所需尺寸的未位数开始选择，将选好的量块用汽油棉花擦去表面防锈油，并用绒布擦净．用少许压力将两量块工作面相互研合。
2、将组合好的块规组放在工作台上，松开横臂紧固螺钉，转动调节螺母，使横臂连同光管缓慢下降至测头，与量块中心位置极为接近处（约0．lmm的间隙）将螺钉拧紧。
3、松开光管紧固螺钉，调整手柄，使光管缓馒下降至测头与块规中心位置接触，并从目镜中看到标尺象，使零刻线外于指标线附近为止。
调节目镜视度环，使标尺像完全清晰（可配合微调反光镜）。
锁紧螺钉，调整微调旋钮，使刻度尺像准确对好零位。
4、按压测帽提升杠杆2～3次，检查示值稳定性，要求零位变化不超过l／10格，如超过过多应寻找原因，并重新调零（各紧固螺钉应拧紧但不能过紧，以免仪器变形）。
5、按下测帽提升杠杆，取下规块组，将被测部件放在工作台上（注意一定要使被测轴的母线与工作台接触，不得有任何跳动或倾斜）。
6、按压测帽提升杠杆多次，若示值稳定，则记下标尺读数（注意正负号）。
此读数即为该测点轴线的实际差值。
7、在轴的三个横截面上，相隔90度的径向位置上共测六个点（如图1-1），并按其的验收极限判断其合格性。
（六）注意事项1、测量前应先擦净零件表面及仪器工作台。
2、操作要小心，不得有任何碰憧，调整时观察指针位置，不应超出标尺示值范围。
图1-1工件测量位置3、使用量块时要正确推合，防止划伤量块测量面。
4、取拿量块时最好用竹摄子夹持，避免用手直接接触量块．以减少手温对测量精度的影晌。
5、注意保护量块工作面，禁止量块碰撞或掉落地上。
6、量块用后，要用航空汽油洗净，用绸布擦干并涂上防锈油。
7、测量结束前，不应拆开块规，以便随时校对零位。
（七）测量数据处理及零件合格性的评定考虑到测量误差的存在，为保证不误收废品，应先根据被测轴径公差的大小，查表得到相应的安全裕度A，然后确定其验收极限。
若全部实际尺寸都在验收极限范围内，则可判此轴径合格，即： Es-A≥Ea≥Ei+A 式中：Es——零件的上偏差 Ei——零件的下偏差 Ea——局部实际尺寸 A——安全裕度用立式光学计测量轴径实验记录实验1-2 用内径百分表测量孔径一、实验目的1．熟悉内径百分表及内径的测量方法2．加深对内尺寸测量特点的了解二、测量器具名称l．内径百分表2．量块及其附件3．外径千分尺三．测量器具结构及工作原理介绍内径百分表是用相对法测量孔径的通用量具，适用于测量一般精度的深孔零件，其原理如图1-2所示。
内径百分表主要由百分表1、接长杆2、活动测头3、等臂杠杆4、可换测量头5、定测头图1-2 内径百分表工作原理及锁紧装置等组成。
工件的尺寸变化通过活动测头3，传递给等臂转向杠杆4及接长杆2，然后由分度值为0．01毫米的百分表指示出来。
为使内径百分表的测量轴线通过被测孔的圆心，内径百分表一般均设有定心装置，以保证测量的快捷与准确。
内在百分表的分度值为0.01mm，测量范围有6～10mm、10～18mm、18～35mm、35～50mm、50～160mm、100～250mm、250～450mm等多种规格。
根据不同的被测孔直径可选择相应测量范围的内径百分表及适当的可换测量头，通过比其精度高的量具调整零位后进行测量。
四、测量步骤1．预调整：①将百分表装入量杆内，预压缩1毫米左右（百分表的小指针指在1的附近）后锁紧。
②根据被测零件基本尺寸选择适当的可换测头装入量杆的头部，用专用扳手扳紧锁紧螺母。
此时应特别注意可换测量头与活动测量头之间的长度须大于被测尺寸～1毫米左右，以便测量时活动测量头能在基本尺寸的正、负一定范围内自由运动。
2．对零位：因内径百分表是相对法测量的器具，故在使用前必须用其它量具根据被测件的基本尺寸校对内径百分表的零位。
校对零位的常用方法有以下三种：①用量块和量块附件校对零位按被测零件的基本尺寸组合量块，并装夹在量块的附件中，将内径百分表的两测头放在量块附件两量脚之间，摆动量杆使百分表读数最小，此时可转动百分表的滚花环，将刻度盘的零刻线转到与百分表的长指针对齐。
这样的零位校对方法能保证校对零位的准确度及内径百分表的测量精度，但其操作比较麻烦，且对量块的使用环境要求较高。
②用标准环规校对零位按被测件的基本尺寸选择名义尺寸相同的标准环规，按标准环规的实际尺寸校对内径百分表的零位。
此方法操作简便，并能保证校对零位的准确度。
因校对零位需制造专用的标准环规，固此方法只适合检测生产批量较大的零件。
③用外径千分尺校对零位按被测零件的基本尺寸选择适当测量范围的外径千分尺，将外径千尺对在被测基本尺寸外，内径百分表的两测头放在外径千分尺两量柱之间校对零位。
图1-3 测量示意图因受外径干分尺精度的影响，用其校对零位的准则度和稳定性均不高，从而降了内径百分表的测量精确度。
但此方法易于操作和实现，在生产现场对精度要求不高的单件或小批量零件的检测，仍得到较广泛时应用。
3．测量①手握内径百分表的隔热手柄，先将内径百分表的活动量头和定心护桥轻轻压入被测孔径中，然后再将固定量头放人。
当测头达到指定的测量部位时，将表微微在轴向截面内摆动（如图1-3），读出指示表最小读数，即为该测量点孔径的实际偏差。
测量时要特别注意该实际偏差的正、负符号：当表针按顺时针方向未达到零点的读数是正值，当表针按顺时针方向超过零点的读数是负值。
②按图1-4所示，在孔轴向的三个截面及每个截面相互垂直的两个方向上，共测六个点，将数据记入测量报告单内，按孔的验收极限判解其合格与否。
图1-4测量位置五、零件合格性的评定考虑到测量误差的存在，为保证不误收废品，应先根据被测孔径的公差大小，查表得到相应的安全裕度A，然后确定其验收极限，若全部实际尺寸都在验收极限范围内，则可判此孔径合格。
即：Es-A≥Ea≥Ei+A 式中：Es——零件的上偏差Ei——零件的下偏差Ea——局部实际尺寸A——安全裕度用内径千分表测量孔径实验记录测零件最大最小安全裕度A (μm)验收极限尺寸 (mm)最大最小形位公差 (μm)圆度公差 (μm)测量示意图测量数据实际偏差 (μm)实际尺寸（mm）测量位置Ⅰ—ⅠⅡ—ⅡⅢ—ⅢⅠ—ⅠⅡ—ⅡⅢ—Ⅲ测量方向AA'-BB'-实验二、形位误差的测量一、实验目的1．掌握用水平仪测量直线度误差的方法及数据处理。
2．加深对直线度误差含义的理解。
3．掌握直线度误差的评定方法。
二、实验内容用合象水平仪按节距法测量导轨在给定平面内的直线度误差，并判断其合格性。
三、实验器具：1．合象水平仪、铣床工作台2．桥板四、测量原理及器具介绍为了控制机床、仪器导轨及长轴的直线度误差，常在给定平面（垂直平面或水平平面）内进行检测，常用的测量器具有框式水平仪、合象水平仪、电子水平仪和自准直仪等测定微小角度变化的精密量仪。
由于被测表面存在直线度误差，测量器具置于不同的被测部位上时，其倾斜角将发生变化，若节距（相邻两点的距离）一经确定，这个微小倾角与被测两点的高度差就有明确的函数关系，通过逐个节距的测量，得出每一变化的倾斜度，经过作图或计算，即可求出被测表面的直线度误差值。
合象水平仪因具有测量准确、效率高、价格便宜、携带方便等特点，在直线度误差的检测工作中得到广泛采用。
合象水平仪的结构，主要由微动螺杆、螺母、底盘水准仪、棱镜、放大镜、杠杆以及具有平面和V形工作面和底座等组成。
合象水平仪是利用棱镜将水准器中的气泡像复合放大，以提高读数时的对准精度，利用杠杆和微动螺杆传动机构来提高读的精度和灵敏度,其工作原理见本指导书第二篇。
合象水平仪置于被测工件表面上，若被测两点相对自然水平线不等高时，将引起两端的气泡像不重合，转动度盘使气泡像重合，此时合象水平仪的读数值即为该两点相对自然水平面的高度差，刻度盘读数与桥板跨距L之间的关系为：h=i·L·a框式水平仪是一种测量偏离水平面的微小角度变化量的常用量仪，它的主要工作部分是水准器。
水准器是一个封闭的玻璃管，内表面的纵剖面具有一定的曲率半径，管内装乙醚或酒精，并留有一定长度的气泡。
由于地心引力作用，玻璃管内的液面总是保持水平，即气泡总是在圆弧玻璃管的最上方。
当水准器的下平面处于水平时，气泡处于玻璃管外壁刻度的正中间，若水准器倾斜一个角度α，则气泡就要偏离最高点，移动的格数与倾斜的角度α成正比。
由此，可根据气泡偏离中间位置的大小来确定水准器下平面偏离水平的角度。
框式水平仪的分度值有0.1mm/m， 0.05mm/m，0.02mm/m三种。
如果水平仪分度值为0.02mm/m，则气泡每移动一格，表示导轨面在1m长度上两测量点高度差为0.02mm（或倾斜角为4〞）。
五、实验步骤1、量出零件被测表面总长，将总长分为若干等分段（一般为6～12段）确定每一段的长度（跨距）L，并按L调整可调桥板两圆柱的中心距。
2、将水平仪放于桥板上，然后将桥板从首点依次放在各等分点位置上进行测量。
到终点后，自终点再进行一次回测，回测时桥板不能调头，同一测点两次读过的平均值为该点的测量数据。
如某测点两次读数相差较大，说明测量情况不正常，应查明原因并加以消除后重测。
测量时要注意每次移动桥板都要将后支点放在原来前支点处（桥板首尾衔接），测量过程中不允许移动水平仪与桥板之间的相对位置。
3、从合象水平仪读数时，先从合像水平仪的侧面视窗处读得百位数，，再从其上端读数鼓轮处读得十位和个位数。
从框式水平仪读数时，待气泡稳定后，从气泡边缘所在刻线读出气泡偏离的格数。
4、把测得的值依次填入实验报告中，并用计算法按最小条件进行数据处理，求出被测表面的直线度误差。
六、数据处理1、为了作图的方便，最好将各测点的读数平均值同减一个数而得出相对差。
2、根据各测点的相对差，在坐标纸上描点。
作图时不要漏掉首点（零点），且后一点的坐标位置是在前一点座标位置的基础上累加。
用直线依次连接各点，得出误差折线。
3、两条平行直线包容误差折线，其中一条直线必须与误差折线两个最高（或最低）点相切，在两切点之间有一个最低（或最高）点与另一条平行线相切。
这两条平行直线之间的区域就是最小包容区域。
两平行线在纵坐标上的截距即为被测表面的直线度误差值△a(角度格值)。
4、差值f（μm）按下式折算成线性值，并按国家标准GB1184－1996确定被测表面直线度的公差等级。
机械基础实验指导书(A4最终版学生用)20120405
第三章验证类实验验证类实验是通过装拆机械传动装置，演示机构或机械传动装置的相对运动，测试其几何参数、运动学参数（位移、速度、加速度等）及动力学参数（力、变形等），找出变化规律，分析其影响因素，验证课程中的相关理论，加深对理论知识的认识。
验证类实验是机械原理、机械设计、公差与技术测量课程的基本实验，也是课程指导委员会制定的《教学基本要求》中推荐选择的实验。
3.1 机构运动简图测绘与结构分析实验一、实验目的：1、对运动副、另件、构件及机构等概念建立实感；2、熟悉并运用各种运动副、构件及机构的代表符号；3、培养根据实际机械绘制机构运动简图的能力；4、掌握机构自由度的计算方法。
二、机构运动简图的测绘示例图示一偏心轮机构，试绘出其机构运动简图，并计算其自由度。
（一）机构简图测绘步骤：1、认清构件数目。
转动手柄，使机构运动，注意观察此机构中哪些构件是活动构件，并逐一标注构件号码，如1－机架，2－手柄及偏心轮，3－连杆，4－活塞。
2、判断各构件间的运动副性质反复转动手柄，判定构件2与构件1的相对运动是绕轴A转动，故2与1在A点组成转动副；构件3与2的相对运动是绕偏心轮2的圆心B点转动，故3与2在B点组成转动副；构件4与3绕销子C相对转动；故4与3在C点组成转动副；构件4与1沿水平方向x－x相对移动，故4与1组成方位线为x－x的移动副。
3、画出运动副的构件符号对于组成转动副的构件，不管其实际形状如何，都只用两转动副之间的连线来代表，例如AB代表构件2，BC代表构件3。
对于组成移动副的构件，不管其截面形状如何，总用滑块表示，例如滑块4代表构件4，并通过滑块上转动副C的中心画出中心线x－x，代表4与1相对移动的方向线。
机架用斜线表示，以便与活动构件区别，如构件1。
主动构件上打箭头表示，以便与从动构件区别，如构件2。
图示（b）即为（a）图所示机构的运动简图。
4、测量构件尺寸并按比例绘制机构简图。
测量AB杆和BC杆的长度以及滑块4移动方向线x－x至转动副A的距离。
机械制造技术基础-A-实验指导书
目录实验一车刀几何角度测量实验二车床三箱结构认识实验三滚齿机的调整与加工实验四机床工艺系统刚度测定实验五加工误差统计分析实验一车刀几何角度测量( 2 学时）一、实验目的1、加深对刀具几何角度及各参考坐标平面概念的理解；2、了解万能量角台的工作原理,掌握刀具几何角度的测量方法;3、学会刀具工作图的表示方法.二、实验设备1、万能量角台一台.2、测量用车刀若干把.三、实验原理刀具几何角度的测量是使用刀具角度测量仪完成的,刀具角度测量仪即万能量角台的测量原理如图1—1所示，立柱式万能量角台主要由台座、立柱、垂直升降转动套、水平回转臂、移动刻度盘和指度片等零件组成。
松开侧锁紧螺钉，可使垂直升降转动套带动水平回转臂上下移动,松开前锁紧螺钉,可使水1。
台座 2。
立柱 3.前锁紧杆 4.滑套 5. 侧锁紧螺杆 6.挡片 7.水平转臂 8。
挡片 9。
移动刻度盘10。
指度片 11。
紧固螺钉 12.定位销钉图1-1 万能量角台示意图平回转臂和移动刻度盘绕水平轴转动。
移动刻度盘可沿着水平回转臂上的水平槽水平移动，并根据测量需要紧固在某一确定位置。
指度片可绕螺钉销轴转动，其底部靠近被测量的表面，指针指示测量角度.用上述这些零件位置的变动，即可实现各参考平面内刀具角度的测量。
测量时,刀具放在台座上，以刀杆的一侧靠在两定位销内侧定位。
四、实验内容1)测量主偏角滑套上的“0”刻度对准立柱上的标定线,测量时只可上下移动，不得转动。
转动水平回转臂，使其上的“0”刻度线对准滑套上的标定线。
调整测量指度片，使指度片的底面与主切削刃重合，制度片的指针所指的角度为主偏角. 2）测量负偏角方法同上,只是让指度片的底面与副切削刃重合，指针所指读数为负偏角. 3）测量前角滑套上的“0”刻度对准立柱上的标定线后，再把滑套相对于标定线顺时针转动一个主偏角的余角，转动水平回转臂，使水平回转臂上的“90”刻度线对准滑套上的“90”刻度线,调整指度片，使指度片的底面与前刀面重合，制度片的指针所指的角度为。
机械制造技术基础实验二三指导书

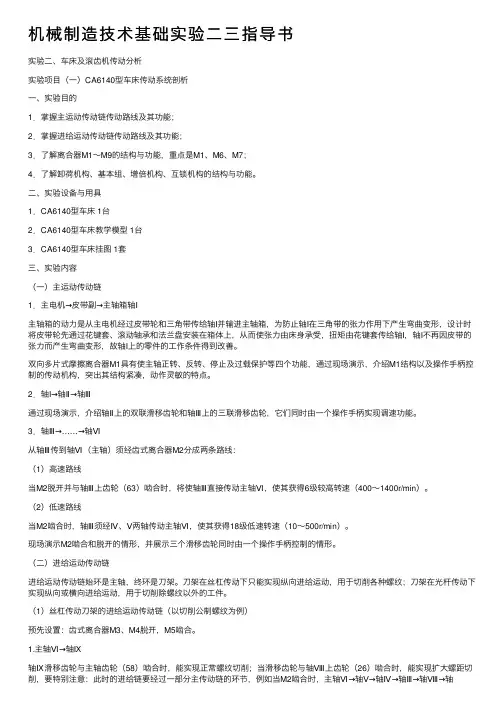

机械制造技术基础实验⼆三指导书实验⼆、车床及滚齿机传动分析实验项⽬（⼀）CA6140型车床传动系统剖析⼀、实验⽬的1．掌握主运动传动链传动路线及其功能；2．掌握进给运动传动链传动路线及其功能；3．了解离合器M1～M9的结构与功能，重点是M1、M6、M7；4．了解卸荷机构、基本组、增倍机构、互锁机构的结构与功能。
⼆、实验设备与⽤具1．CA6140型车床 1台2．CA6140型车床教学模型 1台3．CA6140型车床挂图 1套三、实验内容（⼀）主运动传动链1．主电机→⽪带副→主轴箱轴I主轴箱的动⼒是从主电机经过⽪带轮和三⾓带传给轴I并输进主轴箱，为防⽌轴I在三⾓带的张⼒作⽤下产⽣弯曲变形，设计时将⽪带轮先通过花键套、滚动轴承和法兰盘安装在箱体上，从⽽使张⼒由床⾝承受，扭矩由花键套传给轴I，轴I不再因⽪带的张⼒⽽产⽣弯曲变形，故轴I上的零件的⼯作条件得到改善。
双向多⽚式摩擦离合器M1具有使主轴正转、反转、停⽌及过载保护等四个功能，通过现场演⽰，介绍M1结构以及操作⼿柄控制的传动机构，突出其结构紧凑，动作灵敏的特点。
2．轴I→轴Ⅱ→轴Ⅲ通过现场演⽰，介绍轴Ⅱ上的双联滑移齿轮和轴Ⅲ上的三联滑移齿轮，它们同时由⼀个操作⼿柄实现调速功能。
3．轴Ⅲ→……→轴Ⅵ从轴Ⅲ传到轴Ⅵ（主轴）须经齿式离合器M2分成两条路线：（1）⾼速路线当M2脱开并与轴Ⅲ上齿轮（63）啮合时，将使轴Ⅲ直接传动主轴Ⅵ，使其获得6级较⾼转速（400～1400r/min）。
（2）低速路线当M2啮合时，轴Ⅲ须经Ⅳ、Ⅴ两轴传动主轴Ⅵ，使其获得18级低速转速（10～500r/min）。
现场演⽰M2啮合和脱开的情形，并展⽰三个滑移齿轮同时由⼀个操作⼿柄控制的情形。
（⼆）进给运动传动链进给运动传动链始环是主轴，终环是⼑架。
⼑架在丝杠传动下只能实现纵向进给运动，⽤于切削各种螺纹；⼑架在光杆传动下实现纵向或横向进给运动，⽤于切削除螺纹以外的⼯件。
（1）丝杠传动⼑架的进给运动传动链（以切削公制螺纹为例）预先设置：齿式离合器M3、M4脱开，M5啮合。
机械基础实验指导书(正稿)
《机械工程基础》实验指导书黄志诚编景德镇陶瓷学院机电学院机设教研室2008年9月目录实验一、低碳钢拉伸时力学性能的测定 (2)实验二、渐开线齿廓的范成实验 (6)实验三、减速器的拆装 (10)实验四、轴系结构组合设计 (14)实验一、低碳钢拉伸时力学性能的测定一、 实验目的1、观察低碳钢拉伸过程中的弹性、屈服、强化、颈缩、断裂等物理现象。
2、测定低碳钢的屈服极限（屈服点）σs ，强度极限（抗拉强度）σb ，断后伸长率δ和断面收缩率ψ。
二、 实验设备及工具a) WE 型液压式万能试验机； b) SH-350试样分划器； c) 游标卡尺；d)低碳钢长试样（l =100mm ，d=10mm ）。
拉伸试件按国标GB/T 6397—1986制作。
如图2－1所示，拉伸试件采用哑铃状，由工作部分、圆弧过渡部分和夹持部分组成。
若以L 表示试件工作部分标距，d 表示试件直径，则拉伸试件有短试件（L ＝5d ）和长试件（L ＝10d ）两种。
本试验采用长试件。
图2-1 圆形拉伸试件 图2-2 低碳钢的拉伸曲线三、实验原理及方法将试件安装于试验机的夹头内，之后匀速缓慢加载（加载速度对力学性能是有影响的，速度越快，所测的强度值就越高），直至将试件拉断。
低碳钢试件在静拉伸试验中，通常可直接得到拉伸曲线，即F －△L 曲线，如实2-2图所示。
用准确的拉伸曲线可直接换算出应力应变σε-曲线。
观察拉伸曲线可见试件依次经过弹性阶段、屈服阶段、强化阶段和缩颈阶段等四个阶段，其中前三个阶段是均匀变形的。
①弹性阶段 是指拉伸图上的OA ′段。
在弹性阶段，存在一比例极限点A ，对应的应力为比例极限p σ,此部分载荷与变形是成比例的，材料的弹性模量E应在此范围内测定。
②屈服阶段 对应拉伸图上的BC 段。
在低碳钢的拉伸曲线上，当载荷增加到一定数值时出现的锯齿现象。
屈服阶段中一个重要的力学性能就是屈服点。
低碳钢材料存在上屈服点和下屈服点，不加说明，一般都是指下屈服点。
山东大学实验指导书-机械设计基础(控制学院学生用)
机械设计基础实验指导书专业班级：学号：姓名：国家级机械基础实验教学示范中心编学生实验守则1.必须按指定的时间参加实验，不得迟到、早退，迟到10分钟以上者不得参加本次实验。
2.实验前必须认真预习实验指导书及实验内容，明确实验目的、步骤和原理，并完成预习作业。
未完成预习作业和回答教师提问不合格者，不得参加本次实验。
3.由于特殊原因，不能参加实验者，经指导教师同意方可补做。
4.实验时必须严格遵守实验室的规章制度和仪器设备操作规程。
如实记录数据，不抄袭他人实验结果。
5.爱护仪器设备，节约使用材料。
不得动用与本实验无关的仪器设备及其他物品，不准将实验室内的物品带出室外。
6.实验中要切实注意安全，若发生事故，应立即切断电源，保持现场，及时向指导教师报告，待查明原因并排除后，方可继续实验。
7.进入实验室后应保持安静，不得高声喧哗和打闹，不准抽烟，不准随地吐痰，不准乱丢纸屑杂物，要保持实验室和仪器设备的整齐清洁。
8.实验完毕后，仪器物品应恢复原位，整理场地，关闭电源。
经指导教师检查仪器设备、工具、材料及实验记录后，方可离开实验室。
9.私自拆卸仪器设备并造成事故和损失的，肇事者应写出书面检查，并按学校的有关规定进行赔偿和处罚。
10.按照要求撰写实验报告，在实验室结束实验后1周内上交实验报告。
实验一 机械结构分析及运动简图测绘一、概述我们在对机构进行分析和设计时，常常撇开构件的实际外形、运动副的具体结构和组成构件的零件数目等与运动无关的因素，而用简单的线条和规定的符号代表构件和运动副，并按一定比例表示各运动副的相对位置和构件尺寸，这种表明机构各构件相对运动关系的简单图形称为机构运动简图。
机构运动简图可以简明地表达一部机器的传动原理，是工程技术人员进行机构设计、分析和交流的工具，工科学生应当加强机构运动简图测绘的训练。
二、实验目的1.了解所研究机构的实际应用及运动变换功能；2. 掌握机构运动简图的测绘方法；3. 掌握机构自由度的计算并判定机构运动是否确定。
机械基础实验指导书
机械基础实验指导书南京工程学院实验一 材料的拉伸和压缩实验一、实验内容和目的1、测定低碳钢在拉伸时的四个主要指标：屈服极限σs 、强度极限σb 、截面收缩率ψ、和延伸率δ。
2、测定铸铁在拉伸和压缩时的强度极限σb 。
3、观察拉伸过程中的各种观象(屈服、强化和颈缩等)，并绘制拉伸图。
二、实验设备和量具1、万能材料实验机2、划线机3、游标卡尺三、试件拉伸试样按国家标准GB6397-S6采用圆形试样，由夹持、过渡和平行三部分组成(见图1-1)。
夹持部分稍大，过渡部分以圆角与平行部分光滑地连接，以保证试样破坏时断口在平行部分。
平行部分长度为l ，不小于0l +d 0。
0l =100mm ，d 0=l0mm 。
四、实验原理拉伸实验时，材料实验机对试样缓慢加载，随着拉力的增加，试样伸长变形，直至断裂为止。
新型的材料实验机配有电脑控制系统，用数字显示加载过程中的数据并打印结果。
万能材料实验机可以通过计算机自动绘制材料在拉伸时的F -∆l 曲线图。
图1-2为低碳钢的拉伸图，而图上所绘的拉伸变形∆l ，主要是整个试件(不止是标距部分)的伸长，还包括机器本身的弹性变形和试件在夹头中的滑动等因素。
试件开始受力时，头部在夹头中的滑动较大，故绘出的拉伸图最初一段是曲线。
屈服阶段常为锯齿状。
试件拉伸未达到最大载荷时，变形是均匀的，当达到最大载荷后，试件的局部将产生颈缩现象，颈缩处，横截面积迅速减小。
继续拉伸所需的载荷也变小，直至断裂为止。
1、强度性能指标1) 屈服点σs 、上屈服点σsu 和下屈服点σsL塑性材料受力时具有明显的物理屈服现象，它们的F-∆l 曲线有图1-3所示的四种类型。
屈服点s σ：试验时载荷恒定，变形仍持续增加的应力(见图1-3a)；上屈服点u s σ：屈服阶段中，载荷受此下降前的最大应力(见图1-3(b)、(c)、(d))； 下屈服点sL σ ：屈服阶段中，不记初始瞬时效应时的最大应力(见图1-3(b)、(c)、(d))。
机械工程基础实验指导书
机械工程基础实验指导书机电一体化教研室编福建工程学院目录实验一液压系统组成及工作原理实验 (1)实验二液压系统中工作压力形成原理实验 (3)实验三液压泵阀拆装实验 (9)实验四传动机构装置演示实验 (11)实验五典型机床认识实验 (15)实验一液压系统组成及工作原理实验一、实验目的通过液压系统实验合的操作演示，加深理解液压系统的工作原理，分析液压系统的组成，各部分的作用，了解液压传动的优缺点。
二、实验内容1、观察液压系统实验台的组成，各液压元件的外型及连接。
2、掌握液压泵启动、停止开关的控制操作。
3、各种液压阀的操纵。
4、执行元件推力（转矩）、速度（转速）、方向（转向）的控制操作。
三、实验方案1、液压泵的启动和停止先将溢流阀调压手柄放松，节流阀手柄关紧。
启动液压泵电机，调整溢流阀调压手柄，至压力表压力达到0.8MPa。
2、液压缸运动速度、方向的控制手动按钮控制电磁换向阀通电，慢慢打开节流闷，使活塞杆右行（或左行），开大（或关小）节流阀开口，观察活塞杆运动速度的变化。
改用电气行程开关控制电磁换向阀通电，重复上述过程。
3、液压马达转速的控制慢慢打开节流阀，使液压马达开始转动，开大（或关小）节流阀开口，观察液压马达转速的变化。
液压传动实验报告（一）实验名称：液压系统组成及工作原理实验指导教师（签名）：实验日期：年月日系，专业，班，姓名：＿＿＿学号：一、实验内容二、实验设备三、思考题1、液压系统由哪几部分组成？各部分的作用？实验二液压系统中工作压力形成原理实验一、实验目的容积式液压传动中，工作压力的大小决定于外加负载，即决定于油液运动时所受的阻力。
本实验通过各种负载对液压缸工作压力的影响，深入理解液压系统中工作压力和外加负载的关系，分析液压系统中的负载体现在哪些方面，进而理解液压系统中工作压力的组成：有效工作压力和压力损失（无效工作压力）。
二、实验内容（一）液压缸中摩擦阻力变化时，对液压缸工作压力的影响液压缸的摩擦阻力指活塞与缸筒内壁和活塞杆与端盖密封处的摩擦阻力。
《汽车机械基础》实习实验指导书
《汽车机械基础》实训实习指导书汽车学院1.实训一工件外圆和长度的检测 42.实训二形位误差检测 53. 实验三机构运动简图的测绘及分析实验94.实验四金属材料硬度实验测定实验135. 实验五液压泵拆装实验156. 实验五汽车主要液压回路观察167. 学生实验（训）报告181.本手册适用于课程设置的实践实训教学环节。
2.凡进入实习（训）教学阶段的学生均按实习（训）教学大纲和实习（训）计划的要求，在实习（训）过程中认真做好实习（训）情况记录，完成实习（训）报告（设计）等工作任务。
3.认真填写各项内容记录，若某项内容的纸张不够填写可另附纸张。
实习（训）结束后，应将本手册提交指导教师审阅。
4.各专业的实习（训）要求不尽相同，若手册中的实习（训）报告格式不适应用于专业实习（训）报告（设计）的要求，可另行确定报告（设计）的格式。
5.学生实习（训）记录、实习（训）报告等材料是实习（训）教学的重要资料，将作为教师指导实习（训）工作检查和考核的依据，请各教学单位注意收集保存。
实训一工件外圆和长度的检测一、实验目的1、熟悉游标卡尺、深度游标卡尺和外径千分尺的使用方法2、了解游标类、微分类量具的种类二、实验设备及工具游标卡尺、深度游标卡尺、外径千分尺、被测工件合理选用量具：根据图纸的标注，被测工件尺寸公差≥0.05mm，用游标类量具检测，游标卡尺的分度值为0.02mm、0.05mm等，测量范围一般为0-150mm、0-200mm、0-300mm、0-500mm、0-1000mm、0-2000mm及0-3000mm。
反之用千分尺测量，千分尺的分度值为0.01mm，规格有0-25mm、25-50 mm、50-75 mm直至600-700mm。
二、实验内容1、校对游标卡尺、千分尺的零位。
若零位不能对正时，记下此时得代数值，将零件的各测量数据减去该代数值。
2、用游标卡尺测量标准量块，根据标准量块值熟悉掌握游标尺卡脚和工件接触的松紧程度。
机械设计基础实训指导书
机械设计基础实训指导书1. 实训简介机械设计基础是机械工程专业的核心课程之一，本实训旨在帮助学生通过实际操作来巩固理论知识，掌握机械设计的基本原理和方法。
本指导书将详细介绍实训内容、要求和步骤，帮助学生顺利完成实训任务。
2. 实训目标通过本次实训，学生应能够：•理解机械设计的基本原理和方法；•掌握常用的机械设计软件；•运用机械设计软件进行简单的机械设计；•完成一种简单机械零件的设计和制造。
3. 实训内容本实训包括以下内容：1.机械设计基础知识的学习和总结；2.机械设计软件的学习和使用；3.机械零件设计和制造。
4. 实训要求•遵循实训安全规范，确保人身和设备安全；•严格按照实训指导书进行操作，不得随意修改操作步骤；•结合实际案例，掌握机械设计的实际应用；•合理安排时间，保证实训任务的顺利完成。
5. 实训步骤步骤一：机械设计基础知识学习和总结1.学习机械设计的基本原理和方法；–理解机械设计的概念和作用；–掌握机械设计的基本流程。
2.总结机械设计基础知识；–编写机械设计基础知识笔记；–复习和巩固机械设计基础知识。
步骤二：机械设计软件的学习和使用1.学习常用的机械设计软件；–介绍常用的机械设计软件，如SolidWorks、AutoCAD 等；–学习软件的基本操作和功能。
2.完成机械设计软件的练习；–实际操作机械设计软件，绘制简单的零件和装配图；–学习使用软件进行模拟和分析。
步骤三：机械零件设计和制造1.确定机械零件设计和制造任务；–选择一个简单的机械零件进行设计和制造；–确定零件的尺寸、材料和加工工艺。
2.使用机械设计软件进行零件设计；–绘制零件的草图和三维模型；–进行零件的装配和运动仿真。
3.制造机械零件；–使用适当的加工设备和工具进行零件制造；–完成零件的加工和组装。
6. 实训评估本次实训将根据以下几个方面进行评估：•实训过程的操作规范性和安全性；•实训任务的完成情况和质量；•实训报告的撰写和总结能力。
机械设计基础实验指导书
机械设计基础实验指导书机械原理与零件教研室2010年3月目录实验一机构运动简图测绘与分析实验 (1)实验二渐开线齿轮范成原理实验 (4)实验三渐开线齿轮参数测量实验 (9)实验四带传动性能分析实验 (15)实验五减速器装拆实验 (21)实验一机构运动简图测绘与分析实验一、实验目的1、掌握根据机器械或机构模型绘制机构运动简图的基本技能；2、通过实验进一步加深理解机构的组成原理，熟悉构件和运动副的代表符号、机构自由度的含义及自由度的计算；3、通过实验了解机构运动简图与实际机械结构的区别。
二、实验设备和工具1、机器（牛头刨床、插齿机、内燃机等），机构模型；2、测量工具：钢尺、内外卡规、量角器；3、绘图工具：三角板、圆规、铅笔、橡皮擦、草稿纸（学生自备）。
三、实验原理任何机构都是由若干构件和运动副组合而成的。
从运动学的观点看，机构的运动仅与构件数目、运动副的数目和种类及它们的相对位置有关。
因此，在绘制机构运动简图时可以撇开构件的实际外形和运动副的具体构造，而用统一规定的符号来表示构件和运动副，并按一定的比例尺绘出各运动副的相对位置和机构结构，以此表明实际机构的运动特征，从而便于进行机构的运动分析和动力分析。
凡没有按比例绘出的图称机构示意图，它只能定性的研究机构的某些运动特性（如自由度）；凡按比例尺绘出的图称机构运动简图，根据机构运动简图可定量地分析机构的运动特性。
常用运动副的代表符号见表1-1所示。
四、方法与步骤1、使被测绘的机器或机构模型缓慢地运动，从原动件开始，循着运动的传递路线仔细观察机构的运动，从而确定组成机构的构件数目。
2、根据相互连接的两构件间的相对运动的性质及接触情况，确定各个运动副的类型。
3、适当选择最能清楚表达各构件相互关系的面为投影面，选定原动件的位置，按构件的顺序，用规定的符号画出机构示意图。
然后用数字1，2，3……分别标出各构件，用字母A，B，C……分别标出各运动副。
4、计算机构的自由度并以此检查所绘机构运动简图草图是否正确。
