水性无机耐高温涂料的研制及其性能研究
《耐高温防腐涂料的制备及性能研究》
《耐高温防腐涂料的制备及性能研究》一、引言随着工业技术的快速发展，耐高温防腐涂料在航空、航天、汽车、石油化工等领域的应用越来越广泛。
耐高温防腐涂料具有优异的耐热性、耐腐蚀性、耐磨性等特点，是现代工业领域中不可或缺的重要材料。
本文旨在研究耐高温防腐涂料的制备方法及其性能，为实际应用提供理论依据。
二、耐高温防腐涂料的制备1. 原材料选择耐高温防腐涂料的原材料主要包括基料、颜料、填料和助剂等。
基料应具有优异的耐热性和化学稳定性；颜料和填料应具有良好的防腐性能；助剂则用于改善涂料的施工性能和储存稳定性。
2. 制备工艺制备耐高温防腐涂料的过程主要包括混合、研磨、分散、调制等步骤。
首先，将基料、颜料、填料和助剂按一定比例混合，然后在研磨机中进行研磨，使各组分充分混合并达到均匀分散。
最后，通过调制得到所需的涂料。
三、耐高温防腐涂料的性能研究1. 耐热性能耐高温防腐涂料应具有良好的耐热性能，能在高温环境下保持稳定的物理性能和化学性能。
通过实验测试，我们发现该涂料在高温下具有优异的稳定性，无明显失重和挥发。
2. 耐腐蚀性能耐高温防腐涂料应具有良好的耐腐蚀性能，能抵抗各种腐蚀介质的侵蚀。
通过盐雾试验、湿热试验等实验测试，我们发现该涂料在各种腐蚀环境下均表现出良好的耐腐蚀性能。
3. 耐磨性能耐高温防腐涂料应具有一定的耐磨性能，能在摩擦和磨损过程中保持较好的性能。
通过磨损试验，我们发现该涂料在磨损过程中表现出良好的耐磨性能。
四、应用领域及市场前景耐高温防腐涂料在航空、航天、汽车、石油化工等领域具有广泛的应用前景。
在航空领域，可用于制造飞机发动机部件、航空器表面涂层等；在汽车领域，可用于制造汽车发动机部件、排气系统等；在石油化工领域，可用于储罐、管道等设备的防腐保护。
随着工业技术的不断发展，耐高温防腐涂料的市场需求将不断增长。
五、结论本文研究了耐高温防腐涂料的制备方法及其性能，通过实验测试，发现该涂料具有优异的耐热性能、耐腐蚀性能和耐磨性能。

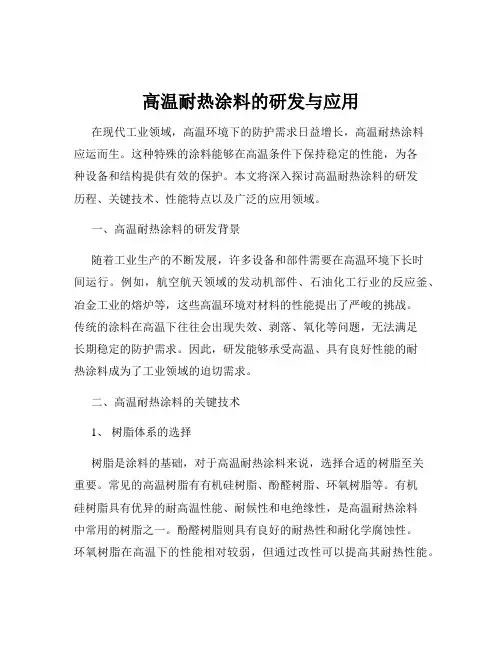

高温耐热涂料的研发与应用
高温耐热涂料的研发与应用在现代工业领域，高温环境下的防护需求日益增长，高温耐热涂料应运而生。
这种特殊的涂料能够在高温条件下保持稳定的性能，为各种设备和结构提供有效的保护。
本文将深入探讨高温耐热涂料的研发历程、关键技术、性能特点以及广泛的应用领域。
一、高温耐热涂料的研发背景随着工业生产的不断发展，许多设备和部件需要在高温环境下长时间运行。
例如，航空航天领域的发动机部件、石油化工行业的反应釜、冶金工业的熔炉等，这些高温环境对材料的性能提出了严峻的挑战。
传统的涂料在高温下往往会出现失效、剥落、氧化等问题，无法满足长期稳定的防护需求。
因此，研发能够承受高温、具有良好性能的耐热涂料成为了工业领域的迫切需求。
二、高温耐热涂料的关键技术1、树脂体系的选择树脂是涂料的基础，对于高温耐热涂料来说，选择合适的树脂至关重要。
常见的高温树脂有有机硅树脂、酚醛树脂、环氧树脂等。
有机硅树脂具有优异的耐高温性能、耐候性和电绝缘性，是高温耐热涂料中常用的树脂之一。
酚醛树脂则具有良好的耐热性和耐化学腐蚀性。
环氧树脂在高温下的性能相对较弱，但通过改性可以提高其耐热性能。
2、耐热颜料和填料的应用耐热颜料和填料能够增强涂料的耐热性能。
常用的耐热颜料有氧化铁红、钛白粉等，它们在高温下不易变色和分解。
填料方面，如氧化铝、二氧化硅等无机填料能够提高涂料的热稳定性和机械强度。
3、固化剂的选择固化剂能够使树脂发生交联反应，形成坚固的涂层。
对于高温耐热涂料，需要选择能够在高温下稳定固化的固化剂，以确保涂层在高温环境中的性能。
4、助剂的添加助剂虽然在涂料中所占比例较小，但却能对涂料的性能产生重要影响。
例如，流平剂能够改善涂料的流平性，消泡剂可以消除涂料中的气泡，分散剂有助于颜料和填料的均匀分散。
三、高温耐热涂料的性能特点1、优异的耐高温性能高温耐热涂料能够在高温环境下（通常在 500℃以上）保持稳定的物理和化学性能，不发生软化、剥落、变色等现象。
2、良好的热稳定性在温度急剧变化的情况下，涂层能够保持良好的附着力和完整性，不会因为热胀冷缩而产生裂纹。
无机耐高温涂层的制备
2、耐酸性和耐碱性：
在涂层上用滴管分别滴加6mol/L盐酸溶液， 40%的氢氧化钠溶液各2滴于不同地方，分别 在5min、5h后观察涂层有无失光，起泡，脱落 ，变黄等现象。
成膜原理
首先，液体钠水玻璃不同于一般的无机盐水溶液，它 具有一定聚合度硅酸的胶质溶液 一方面：在水溶液中水解成硅酸：
NaO2.mSiO2+(2m+1)H2O2
NaOH+mSi(OH)4
另一方面：当钠水玻璃涂料布于物体表面之后，会与空气 中的二氧化碳发生反应，也有硅酸生成：
NaO2.mSiO2+2mH2O+CO2
一、实验目的
1. 了解无机耐高温涂料的性能和应用。 2. 学习一种无机硅酸盐耐高温涂料的制备方法。 3．通过实验方案设计，提高分析问题和解决问题 的能力。
二、实验原理
本实验所制备的硅酸盐耐高温无机涂料是使用无机 物硅酸钠、二氧化硅、二氧化钛等耐酸耐碱性好的氧化 物，按一定比例混合均匀，涂于需要的底材上，在一定 温度下烘烤后，可形成致密、均匀、耐高温、抗氧化、 耐老化、耐酸耐碱性能较好的涂层。 它是以硅酸钠和二氧化钛为成膜物质，通过水分蒸 发和分子间硅氧键的结合所形成的无机高分子聚合物来 实现成膜，对光、热和放射性具有稳定性，同时二氧化 钛具有很好的着色力、遮盖力以及化学稳定性，故该涂 料有优良的耐热和耐老化性能以及良好的附着力。
三、仪器与试剂
仪器： 托盘天平 研钵(2只) 马弗炉 磁力搅拌器 烧杯（100mL）铁片 量筒（10mL） 玻璃棒 钢尺 小刀 胶头滴管 胶带 试剂： Na2SiO3.9H2O（A.R） SiO2 (A.R) TiO2 (C.R) 6mol/L的盐酸溶液 40% 的氢氧化钠溶液
一种耐高温隔热无机涂料的制备方法
一种耐高温隔热无机涂料的制备方法随着工业化进程的不断推进，对于耐高温隔热涂料的需求也日益增加。
耐高温隔热涂料广泛应用于航空航天、化工、冶金等领域，能够有效提高设备的工作效率和安全性。
本文将介绍一种制备耐高温隔热无机涂料的方法，该方法具有简单、低成本、环保等优点，对于满足工业生产的需求具有重要意义。
1. 原料准备制备耐高温隔热无机涂料所需的原料主要包括硅酸盐、氧化铝、高岭土等无机材料。
这些原料具有耐高温、隔热、耐腐蚀等特性，是制备耐高温隔热涂料的重要基础。
2. 配方设计在原料准备的基础上，需要进行配方设计，确定每种原料的比例和配制方法。
通过科学合理的配方设计，可以确保涂料具有良好的耐高温隔热性能和稳定的工作性能。
3. 制备工艺制备耐高温隔热无机涂料的工艺主要包括原料混合、干燥、粉碎、筛分等步骤。
在混合过程中，需要确保原料充分混合均匀，以保证涂料的均一性和稳定性。
干燥和粉碎是为了提高原料的流动性和涂覆性能，筛分则是为了去除杂质，保证涂料的质量。
4. 添加助剂为了进一步提高耐高温隔热涂料的性能，可以适量添加一些助剂。
常用的助剂包括增稠剂、分散剂、流平剂等，能够改善涂料的流动性、分散性和涂覆性能，提高涂料的施工性能和美观度。
5. 检测与调整制备完耐高温隔热无机涂料后，需要进行必要的检测和调整。
通过检测涂料的各项性能指标，如耐高温性能、隔热性能、耐腐蚀性能等，来评估涂料的质量。
如果发现涂料存在问题，需要及时进行调整和改进，直至满足要求为止。
6. 应用领域制备好的耐高温隔热无机涂料可以广泛应用于航空航天、化工、冶金等领域。
这种涂料具有优异的耐高温性能和隔热性能，能够有效保护设备和构件，延长其使用寿命，提高工作效率和安全性。
制备耐高温隔热无机涂料的方法具有一定的技术含量和工艺要求，但通过科学合理的原料选择、配方设计和制备工艺，可以获得高质量的涂料产品，满足工业生产的需求。
希望本文介绍的方法能够对相关领域的专业人士和技术工作者有所帮助，推动我国耐高温隔热涂料技术的进步和发展。
高温条件下涂料的耐热性能研究
高温条件下涂料的耐热性能研究在现代工业和日常生活中，涂料的应用无处不在。
从建筑外墙到汽车表面，从机械部件到厨房用具，涂料不仅起到了装饰和保护的作用，其性能的优劣更是直接关系到被涂覆物体的使用寿命和安全性。
而在许多特殊的应用场景中，例如高温环境下的工业设备、航空航天部件等，涂料的耐热性能就显得尤为重要。
因此，深入研究高温条件下涂料的耐热性能，对于提高涂料的质量和拓展其应用领域具有重要的意义。
一、涂料的组成与耐热原理涂料通常由成膜物质、颜料、溶剂和助剂等组成。
成膜物质是涂料的基础，它决定了涂料的基本性能，如附着力、硬度和耐候性等。
在耐热涂料中，常用的成膜物质包括有机硅树脂、有机氟树脂、聚苯并咪唑等。
这些成膜物质具有较高的热稳定性和化学惰性，能够在高温下保持其结构和性能的稳定。
颜料在涂料中主要起到遮盖和赋予颜色的作用。
在耐热涂料中，通常使用无机颜料，如氧化铁红、钛白粉等，因为它们具有较好的耐热性能。
此外，一些特殊的颜料，如铝粉、铜粉等，还可以提高涂料的热反射性能，从而降低涂层表面的温度。
溶剂的作用是溶解成膜物质和调整涂料的粘度，便于施工。
在耐热涂料中，通常使用高沸点、低挥发性的溶剂，以减少在高温下溶剂的挥发和对涂层性能的影响。
助剂则是为了改善涂料的某些性能，如流平性、消泡性等。
在耐热涂料中，常用的助剂包括耐热稳定剂、抗氧化剂等，它们可以提高涂料在高温下的稳定性。
涂料的耐热原理主要包括以下几个方面：首先，成膜物质的热稳定性是决定涂料耐热性能的关键因素。
高聚物在高温下会发生热降解、热氧化等反应，而耐热成膜物质通常具有较高的化学键能和稳定的分子结构，能够抵抗这些反应的发生。
其次，颜料的选择和搭配也会影响涂料的耐热性能。
无机颜料的热稳定性通常优于有机颜料，而且合理的颜料搭配可以形成致密的涂层结构，提高涂层的耐热性能。
此外，涂层的厚度和表面状态也会对耐热性能产生影响。
较厚的涂层可以提供更好的隔热效果，但同时也会增加涂层内部的热应力；而光滑平整的涂层表面可以减少热量的积聚和传递。
无机耐高温涂料的制备
无机耐高温涂料的制备为适应石油化工、冶金、化肥等工业的发展，研制耐高温涂料已成为一项重要课题。
一般涂料在高温条件下会发生热降解和碳化作用，导致涂层破坏，不能起到保护作用。
而耐高温涂料则具有相当的优势，其在高温条件下，涂层不龟裂、不起泡、不剥落，仍能保持一定的物理机械性能，使物件免受高温化学腐蚀、热氧化、延长使用寿命。
耐高温涂料被广泛应用于烟囱、高温蒸汽管道、热交换器、高温炉、石油裂解设备等方面，乃至应用于航空、航天等领域。
一、实验目的1.了解耐高温涂料的性能与应用。
2.学习无机硅酸盐耐高温涂料的制备方法。
二、实验原理使用无机物硅酸钠、二氧化硅、二氧化钛等耐酸耐碱性好的氧化物，按一定比例混合均匀，涂于需要的底材上，在一定温度下烘烤后，可形成致密、均匀、耐高温、抗氧化、耐老化、耐酸耐碱性能较好的涂层。
它是以硅酸钠和二氧化硅为成膜物质，通过水分蒸发和分子间硅氧键的结合所形成的无机高分子聚合物来实现成膜，对光、热和放射性具有稳定性，同时二氧化钛具有很好的着色力、遮盖力和化学稳定性，故该涂料有优良的耐热和耐老化性能及良好的附着力。
三、实验仪器与试剂实验仪器：马弗炉，研钵，玻璃棒，电子天平，干燥箱，铁片。
实验原料：Na2SiO3·9H2O , SiO2TiO2 , TiO2四、实验步骤1.无机硅酸盐耐高温涂料的制备：①打磨事先准备好的底材表面，以除去污物和氧化膜。
②取1.0032g Na2SiO3·9H2O，0.6060gSiO2, 0.8053gTiO2固体于研钵中，混匀、研磨后，加入0.5mL水，用玻璃棒搅拌，混匀，得白色糊状物。
③用刮涂法把白色糊状物均匀涂于处理好的底材表面上，涂抹要平整，涂层要致密。
④涂层晾干后，将共置于升温至800℃的马弗炉中，烘烤20min，取出后至少在室温下放5min。
⑤将马弗炉温度升至300℃，再把上一步制好的涂层放入其中，并在300℃下烘烤20min，取出，即可得到白色的耐高温涂料。
水性无机耐高温涂料的研制及其性能研究的开题报告
水性无机耐高温涂料的研制及其性能研究的开题报告一、选题背景和意义水性无机耐高温涂料是一种在高温环境下能够保持稳定性和防腐性的涂料。
目前，水性无机耐高温涂料已经被广泛应用于航空、航天、电力、化工等领域，在保障工业安全和扩大生产规模方面起到了至关重要的作用。
同时，随着人们对低碳环保理念的日益重视，绿色环保型涂料的研发成为涂料行业发展的趋势，水性无机耐高温涂料也具有广阔的市场发展空间。
本课题拟研制一种新型水性无机耐高温涂料，并对其性能进行研究，探索其在高温环境下的应用前景，具有重要的学术和实践意义。
二、研究内容和思路本课题将从以下三个方面进行研究：1. 涂料配方设计根据水性无机耐高温涂料的使用环境和性能指标，设计并优化涂料配方。
考虑到涂料的附着力、耐化学性、耐高温性等方面的要求，选用合适的无机材料和助剂，制备出具有优异性能的涂料。
2. 涂料性能测试使用标准实验方法测试涂料的各项性能，包括粘度、干燥时间、硬度、耐腐蚀性、耐高温性等。
通过分析涂料的性能，确定其适用范围和优化方向，提高涂料的综合性能。
3. 涂层应用性能测试将制备好的涂料应用于不同材质表面，测试涂层的附着力、耐高温性、耐腐蚀性等应用性能。
通过与市场上已有的水性无机耐高温涂料进行比较，评估本课题研制的涂料的市场竞争力和应用前景。
三、预期成果和创新点1. 成果：成功研制出一种具有优异性能的水性无机耐高温涂料，并对其各项性能进行测试和评估。
研究结果将在涂料制造、航空航天、机械、电力等领域得到广泛的应用，同时对绿色环保型涂料的研发具有重要的促进作用。
2. 创新点：本课题研究的创新点主要集中在以下几个方面：（1）选用新型的无机材料和助剂，制备出具有卓越性能的涂料；（2）通过涂层应用性能测试，进一步评估涂料的使用价值和市场前景；（3）较为全面地研究了水性无机耐高温涂料的性能，并与市场已有产品进行比较分析，拓展了涂料技术的应用领域。
四、研究计划和进度安排本课题拟在21个月内完成。
耐高温涂料配方研究进展
耐高温涂料配方研究进展耐高温涂料是一种具有耐高温性能的涂料，广泛应用于高温工况下的金属、陶瓷、水泥、玻璃等材料的保护和修饰。
随着现代科技的快速发展，耐高温涂料的研究也得到了广泛关注。
本文将重点介绍耐高温涂料配方研究的最新进展。
首先，针对耐高温涂料的材料选择进行了系统的研究。
传统的耐高温涂料主要采用无机材料，例如二氧化硅、铝、钛和锆等作为主要成分，才能具备良好的高温稳定性。
但是，这种涂料常常存在着密封性差、涂料粘附力弱等问题。
因此，研究人员开始探索新型有机材料，如聚合物、氟碳聚合物等，用以改善耐高温涂料的性能。
此外，研究人员还通过纳米材料的添加或表面修饰，进一步提升涂料的高温稳定性。
其次，针对耐高温涂料的稳定性和耐腐蚀性进行了研究。
高温条件下，涂料往往会出现沉降、脱落、裂纹等问题，降低了涂层的稳定性和使用寿命。
研究人员发现，通过添加适量的稀土元素、纳米氧化物等，可以增强涂料的稳定性和耐腐蚀性。
此外，采用微胶囊技术，将活性物质包裹在微胶囊中，可以有效地提高涂料的稳定性和耐久性。
再次，研究人员还通过改进涂料的特殊功能，提升了耐高温涂料的性能。
例如，研究人员发现，在耐高温涂料中添加具有功能性的纳米材料，可以赋予涂料自清洁、防火、耐磨等特殊功能。
此外，还有研究表明，通过添加纳米材料可以使涂料具有自修复性能，从而提高涂层的耐久性。
最后，通过优化涂料的制备方法，提高了耐高温涂料的制备效率和性能。
例如，采用溶胶-凝胶法、电沉积法等新的制备方法，可以得到具有良好高温稳定性的涂料。
此外，研究人员还通过调节涂料的配方比例、添加剂的浓度等参数，对涂料进行优化，从而改善涂料的性能。
综上所述，耐高温涂料配方研究的最新进展主要包括材料选择的研究、涂料稳定性和耐腐蚀性的研究、改进涂料特殊功能的研究以及优化涂料制备方法的研究。
这些进展不仅提升了耐高温涂料的性能，也为高温环境下材料的保护和修饰提供了新的思路和方法。
相信随着研究的不断深入，耐高温涂料在工业领域的应用前景将更加广阔。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
●
Ｉ
●薯
ｉ曩 广
广ｌ 广１ 『
万］ｒ１ ｒ二
ｉ
Ｉ ｉ
第一章绪论
我国的涂料产品人多是传统的有机化学溶剂型涂料。据国际卫生组织的调肖表明，传统化学溶 剂涂料大多存在毒性，长期在这种环境中［作、生活对人体危害极大，许多癌症，如皮肤癌、喉癌 等发生率的上升与有毒涂料的使用有着很大关系。全球每年因使用有毒化学溶剂型涂料造成环境破 坏带来的经济损失达数百亿美元。
其耐热性与基料的耐热性密切关系，并受颜料、填料与基料互相配合的影响。由于基料的差异，耐
热涂料分为有机耐热涂料和无机耐热涂料鼹大类。如表ｌｆ ２所示。
关键词：水性无机涂料，耐高温，氧化铝短纤维
东南大学硕士学位论文
Ａｂｓｔｒａｃｔ
Ｐｒｏｔｅｃｔｉｎｇ ｓｕｂｓｔｒａｔｅｓ，ｅｘｐｏｓｅｄ ｔｏ ｈｉｇｈ ｔｅｍｐｅｒａｔｕｒｅ ｅｎｖｉｒｏｎｍｅｎｔｓ ｆｒｏｍ ｈｏｔ ｅｒｏｓｉｏｎ ｉｓ ｔｈｅ ｍｏｓｔ
ｉｍｐｏｒｔａｎｔ ｔａｓｋ ｏｆ ｔｈｅ ｈｉｇｈ－ｔｅｍｐｅｒａｔｕｒｅ ｒｅｓｉｓｔａｎｔ ｃｏａｔｉｎｇ．Ｏｎ ｔｈｅ ｂａｓｉｓ ｏｆ ｒｅｖｉｅｗｉｎｇ ｔｈｅ ｕｐｄａｔｅｄ ｏｆ ｔｈｏｓｅ ｃｏａｔｉｎｇｓ，ｎｏｒｍａｌ ｉｎｏｒｇａｎｉｃ ｍａｔｅｒｉａｌｓ，ｓｕｃｈ ａｓ ｓｉｌｉｃａ ｐｏｗｅｒ ａｎｄ ａｌｕｍｉｎａ ｓｈｏｒｔ ｆｉｂｅｒｓ ａｒｅ ｕｓｅｄ ａｓ ｆｉｌｌｅｒｓ ａｎｄ ｓｏｄｉｕｍ ｓｏｌｕｂｌｅ ｇｌａｓｓ ａｓ ｔｈｅ ｍａｉｎ ｍｅｍｂｒａｎｅ ｆｏｒｍｅｒ．Ａ ｃｏａｔｉｎｇ ｏｆ ｅｎｖｉｒｏｎｍｅｎｔ ｆｒｉｅｎｄｓｈｉｐ ｉｓ ａｉｍｅｄ ｔｏ
研究生签名：
东南大学学位论文使用授权声明
东南大学、中国科学技术信息研究所、国家图书馆有权保留本人所送交学位论文的 复印件和电子文档，可以采用影印、缩印或其他复制手段保存论文。本人电子文档的内 容和纸质论文的内容相一致。除在保密期内的保密论文外，允许论文被查阅和借阅，可 以公布（包括刊登）论文的全部或部分内容。论文的公布（包括刊登）授权东南大学研 究生院办理。
通过正交试验优化配方，并考察了涂料组分如氧化铝短纤维等组分因素对涂层性能的影响，最 终确定最佳配方，固体中各组分的含量分别为：高岭土４５．５％、石英粉３１．８％、铁红１３．６％、氧化铝短 纤维４．６％、填料Ａ ４．６％： 固液比ｌ：１；液相为９７．７％钠水玻璃和少量助剂。考察同化工艺对涂层耐 高温性能的影响。对涂装在金属和非金属试样表面的涂层进行检测，测试了多项性能，如耐高温性、 抗剪性、热震性、耐盐水性等，并与进口涂料和国产涂料进行比较。结果表明：自制涂料总体性能 优于国产涂料，部分性能等同或优于进口涂料。初步探讨了涂料的耐高温机理及失效机理。钠水玻 璃经固化后形成三维网状膜，具有优异的耐高温性能，氧化铝短纤维的加入承担部分应力，阻滞裂 纹扩展，可减缓涂层高温下失效。
研究生签名：
导师签名：——日 期：
Hale Waihona Puke 第一章绪论第一章绪论１．１涂料的发展及现状 １．１．１涂料的定义
涂料是指涂于物体表面能形成具有保护、装饰或特殊性能（如绝缘、防腐、标志等）的固态涂 膜的一类液体或固体材料之总称。包括油（性）漆、水性漆、粉末涂料。
油漆（又称为油性漆，油性涂料）
涂料＜：二｛ 水性漆（又称为水性涂料）
早期人们使用涂料只关心其外观和保护性能，大多数有机涂料在生产过程中使用了大量的对人 体和环境有害的原材料，同时其生产也消耗大量的自然资源。随着人们对自身和环境的关心，对涂 料的污染和毒性问题也越来越重视。在当今的时代，涂料产品需要在成本、环保、性能等方面体现 竞争力。根据我国涂料工业的发展现状及相关工业的发展要求，并借鉴世界涂料工业的技术进展和 发展趋势，２ｌ世纪，我国涂料工业发展的指导思想是：大力发展高性能、低污染的涂料品种，并促 进涂料生产向专业化方向发展。因此，发展无毒低污染的涂料是涂料研究的首要任务，研究和发展高 固体份涂料、水性涂料、无溶剂涂料（粉末涂料和光化涂料）成为涂料科学的前沿研究课题。此外， 涂料发展面临的另外一个挑战是要求涂料的性能更优越，所以，发展高性能涂料也是涂料接研究的 重要任务。
Ⅱ
东南大学学位论文独创性声明
本人声明所呈交的学位论文是我个人在导师指导下进行的研究工作及取得的研究成 果。尽我所知，除了文中特别加以标注和致谢的地方外，论文中不包含其他人已经发表 或撰写过的研究成果，也不包含为获得东南大学或其它教育机构的学位或证书而使用过 的材料。与我一同工作的同志对本研究所做的任何贡献均已在论文中作了明确的说明并 表示了谢意。
ｇｌａｓｓ ｃｏｎｄｅｎｓｅｄ．Ｉｔ ｈａｄ ｅｘｃｅｌｌｅｎｔ ｈｉｇｈ ｔｅｍｐｅｒａｔｕｒｅ ｒｅｓｉｓｔａｎｃｅ．Ｔｈｅ ｆａｉｌｕｒｅ Ｗａｓ ｄｅｌａｙｅｄ ｂｙ ｔｈｅ ａｌｕｍｉｎａ ｓｈｏｒｔ
ｆｉｂｅｒ ｗｈｉｃｈ ｂｅａｒｅｄ ｐａｒｔ ＳｔｒｅＳＳ．
Ｋｅｙ ｗｏｒｄｓ：ｗａｔｅｒｂｏｒｎｅ ｉｎｏｒｇａｎｉｃ ｃｏｍｉｎｇｓ，ｈｉｇｈ－ｔⅢｐｅｒａｔｕｒｅ ｒｅｓｉｓｔａｎｃｅ，ａｌｕｍｉｎａ ｓｈｏｒｔ ｆｉｂｅｒ
ｄｅｖｅｌｏｐ．
Ｏｒｔｈｏｇｏｎａｉ ｄｅｓｉｇｎ Ｗａｓ ｕｓｅｄ ｔｏ ｏｐｔｉｍｉｚｅ ｔｈｅ ｃｏａｔｉｎｇ ｆｏｒｍｕｌａｔｉｏｎ，ａｎｄ ｔｈｅ ｅｆｆｅｃｔ ｏｆｔｈｅ ｃｏｎｐｏｎｅｎｔｓ Ｏｉｌ ｔｈｅ ｐｒｏｐｅｒｔｉｅｓ ｏｆ ｔｈｅ ｃｏａｔｉｎｇ，ｓｕｃｈ ａｓ ａｌｕｍｉｎａ ｓｈｏｒｔ ｆｉｂｅｒ ａｎｄ ｋａｏｌｉｎ ｗｅｒｅ ｓｔｕｄｉｅｄ．Ｔｈｅ ｏｐｔｉｍｉｚｅｄ
随着人类生活质鼙的提高，人们要求保护自我生存空间的呼声越来越高，环保法规也越来越严 格。因此，发展绿色环保型涂料已成为涂料行业发展的趋势，工业涂料将向着水性涂料、粉末涂料， 高同体分涂料剩辐射同化涂料等绿色涂料方向发展。绿色工业涂料的比例北美已由１９９２年的５１％上升 到２００２年的７４％；欧洲已由１９９２年的５１％上升到２００２年的７３％；亚太地区己由１９９２年的１８％上升ｉ０２００２ 年的３２９６。
ｏｘｉｄｅ，ａｌｕｍｉｎａ ｆｏｒｍｕｌａｔｉｏｎ ｗａｓ ｔｈｅｎ ｇｏｔ：ｔｈｅ ｒｅｓｐｅｃｔｉｖｅ ｓｏｌｉｄ ｃｏｎｔｅｎｔ ｏｆｋａｏｌｉｎ ｃｌａｙ，ｓｉｌｉｃａ ｐｏｗｄｅｒ，ｒｅｄ ｉｒｏｎ
ｓｈｏｒｔｆｉｂｅｒａｎｄｆｉｌｌｅｒＡＷａｓ４５．５％、３１．８％、１３．６％、４．６％ａｎｄ４．６０／ｏ ｒｅｓｐｅｃｔｉｖｅｌｙ，ａｎｄｔｈｅ ｒａｔｉｏｂｅｔｗｅｅｎ ｓｏｌｉｄ ａｎｄ ｌｉｑｕｉｄ Ｗａｓ ｌ：１．Ａ ｆｅｗ ｏｆｌｉｑｕｉｄ ａｕｘｉｌｉａｒｉｅｓ ｏｆ ｓｏｄｉｕｍ ｓｏｌｕｂｌｅ ｇｌａｓｓ ｗｅｒｅ ａｄｄｅｄ．１１１ｅ ｅｆｆｅｃｔ ｏｆｃｕｒｉｎｇ ｔｅｃｈｎｏｌｏｇｙ Ｗａｓ ａｌｓｏ ｓｔｕｄｉｅｄ．Ｔｈｅ ｓｅｌｆ－ｍａｄｅ ｃｏａｔｉｎｇ ｗａｓ ｐａｉｎｔｅｄ ｏｎ ｓｈｅｅｔｓ ｏｆｍｅｔａｌ ｏｒ ｎｏｎｅｔａｉ ａｓ ｓａｍｐｌｅｓ ｔｏ ｐｒｅｐａｒｅ ｔｅｓｔｓ ｓｕｃｈ ａｓ ｈｉｇｈ－ｔｅｍｐｅｒａｔｕｒｅ ｒｅｓｉｓｔａｎｃｅ，ｓｈｅａｒ ｒｅｓｉｓｔａｎｃｅ，ｔｈｅｒｍａｌ ｓｈｏｃｋ，ｓａｌｔ ｔｏｌｅｒａｎｃｅ ａｎｄ ＳＯ Ｏｎ． Ｒｅｓｕｌｔｓ ｓｈｏｗ ｔｈａｔ ｔｈｅ ｓｅｌｆ－ｍａｄｅ ｃｏａｔｉｎｇ ｐｅｒｆｏｒｍｓ ｍｏｒｅ ｅｘｃｅｌｌｅｎｔｌｙ ｔｈａｎ ｔｈｅ ｄｏｍｅｓｔｉｃ ｃｏａｔｉｎｇ，ｗｈｉｌｅ ｓｏｍｅ ｐｒｏｐｅｒｔｉｅｓ ｏｆ ｉｔ ａｌｅ ｅｑｕａｌ ｏｒ ｂｅｔｔｅｒ ｔｈａｎ ｔｈａｔ ｏｆ ｔｈｅ ｉｍｐｏｒｔ ｃｏａｔｉｎｇ．Ｔｈｅ ｍｅｃｈａｎｉｓｍ ｏｆ ｈｉｇｈ－ｔｅｍｐｅｒａｔｕｒｅ ｒｅｓｉｓｔａｎｃｅ Ｗａｒｅ ａｌｓｏ ｄｉｓｃｕｓｓｅｄ．Ｔｈｒｅｅ－ｄｉｍｅｎｔｉｏｎａｌ ｎｅｔｔｅｄ ｍｅｍｂｒａｎｅ ｗａｓ ｆｏｒｍｅｄ ｗｈｅｎ ｓｏｄｉｕｍ ｓｏｌｕｂｌｅ
东南大学 硕士学位论文 水性无机耐高温涂料的研制及其性能研究 姓名：朱秋华 申请学位级别：硕士 专业：材料学 指导教师：吴申庆
20070110
东南大学硕士学位论文
摘要
耐高温涂料的主要任务是对高温环境下的材料进行表面防护。在对国内外耐高温涂料进行广泛 调研的基础上，本论文采用几种常见的无机材料，例如石英粉、氧化铝短纤维等为填料，以钠水玻 璃为主要成膜物质，研制出新型具有环保意义的水性无机耐高温涂料。
见表１．１。
表１．１涂料的分类【ｌ】
分类
名称
按成膜物分类
转换型或反应型涂料 非转换型或挥发型涂料
按溶剂分类
有溶剂涂料
水性涂料 溶剂型涂料
按颜料分类
无溶剂涂料
粉末涂料、光敏涂料、干性油 清漆（没有颜料的）
色漆（含颜料的）
按用途分类 建筑涂料、汽车涂料、卷材涂料、罐头涂料、塑料涂料，纸张涂料、油墨
按施工顺序分类
１．２耐热涂料
１．２．１耐热涂料
耐热涂料是指能长期承受２００＂Ｃ以上高温，并能保持一定的物理化学性能，使被保护对象在高温
环境中能正常发挥作用的功能性涂料。耐热聚合物合成和研究的进展促进耐热涂料的迅速发展ｌ“。
它广泛应用于高温下工作的设备的保护，像烟囱、排烟管道、高温炉、石油裂解炉、发动机及排气 管、航空航天领域高速飞行器的耐高温腐蚀保护【”。耐热涂料主要由耐熟基料、颜料、填料组成，
圈１．１涂料的组成
１．１．２涂料的分类
东南大学硕士学位论文
涂料可以用以下两种分类方法：一、以涂料的化学组成为基础，把涂料分为１８类，国家标１佳ＧＢ２７０５ 就是按此方法对涂料分类；二、按涂料的应用领域对涂料进行分类，例如绝缘涂料、导电涂料、示温 涂料、可剥涂料、金属熟处理保护涂料、汽车涂料、道路涂料等。此外，也有从不同角度进行分类，
面漆（包括罩光漆） 底漆
｜｜｜｜｜
１．１．３涂料的发展现状
