硅烷交联型低烟无卤护套料说明书 (4111FR-90)
NEW SHANGHUA POLYMER MATERIAL CO. LTD.
上海新上化高分子材料有限公司
“双花牌”硅烷交联低烟无卤阻燃聚烯烃护套料
4111FR-90
一、描述
“双花牌”硅烷交联低烟无卤阻燃聚烯烃护套料是以硅烷交联聚烯烃弹性体为基材，配以无卤阻燃剂、抑烟剂、防老剂等助剂，经过混炼、造粒加工而成。本品经单螺杆挤出机挤出成缆后，置于70-80℃温水浴中可以在数小时内快速交联。本品具有较好的阻燃性能，同时兼顾了加工性能，适用于线芯工作温度90℃无卤低烟阻燃交联聚烯烃电线电缆的护套层。
二、执行标准
JB/T 10436-2004
三、特点
1. 不易预交联，线缆表观好。
2. 不易脱胶。
3. 较为柔软。
4. 交联性能稳定。
四、性能
性能见下表：
性 能 单 位 测试方法 标准值 典 型 值
密度 g/cm3 GB/T 1033.1 - 1.47
拉伸强度 MPa GB/T 1040 ≥10.0 12.0
断裂伸长率 % GB/T 1040 ≥150 200
热延伸试验：(200C3C；15min；0.2MPa)
负荷下最大伸长率
冷却后最大永久伸长率
%
%
GB/T 2951.5
≤175
≤15 58
-4
热老化试验（121℃，168h）
拉伸强度变化率
断裂伸长率变化率
%
%
GB/T 2951.12
≤±25
≤±25
6
-8
低温冲击脆化实验（-25℃）失效数 GB/T 5470 ≤15/30 通过 20℃介电强度 MV/m GB/T 1408.1 ≥20 30
20℃体积电阻率 Ω·m GB/T 1410 ≥1×1012 5.0×1012
烟密度
有焰燃烧
无焰燃烧
GB/T 8323
≤100
≤200
68
180
氧指数 % GB/T 2406.2 ≥30 32
卤酸气体含量 mg/g GB/T 17650.1 ≤5.0 2.0
PH值 GB/T 17650.2 ≥4.3 5.8
电导率 μS/mm GB/T 17650.2 ≤10 5
毒性指数 mg/kg JB/T 10707 ≤5 1.2
五、挤出工艺
1．适用设备：适用大多数PVC挤塑设备，推荐设备参数如下：
长径比 18-25: 1
螺杆直径 45-150 mm
压缩比 1.5-2.5: 1
过滤网 20/40/20目（可根据主机电流情况选择不加过滤网）
2．挤出机温度及相关参数设定：
温度设定：挤出机每区应有冷却系统，熔体温度不得超过170℃。由于熔体的实际温度通常高于温控表显示温度30-40℃，因此用户应根据所用挤出机的具体情况选定适合的加工温度。参考设置如下：
五、交联条件
该材料可在70～80℃温水浴中快速交联，也可以在室温条件下自然交联。所需交联时间与绝缘层厚度及卷盘尺寸有关，对于1.0mm壁厚建议浸于70～80℃温水中1～2h，或者在25℃、相对湿度为70%的空气中放置6~8天。
六、包装、储藏与运输
包装：每袋25kg，其中包括A料23.75 kg，B料1.25 kg，铝塑复合真空防潮内袋，牛皮纸复合袋外包装。
运输和存储：电缆料在运输过程中不应受机械损伤和日晒雨淋。应贮存在清洁、阴凉、干燥、通风的仓库内。搬运过程中应当轻搬轻放。电缆料保质期为6个月。
因为该料对水分非常敏感，真空包装破损严禁使用。如果没有一次性用完，请务必将包装袋密封好，后继使用不宜相隔时间太长。 一区 二区 三区 四区 机颈 机头（模口）
120℃ 130 ℃ 135 ℃ 140 ℃ 140 ℃ 140 ℃

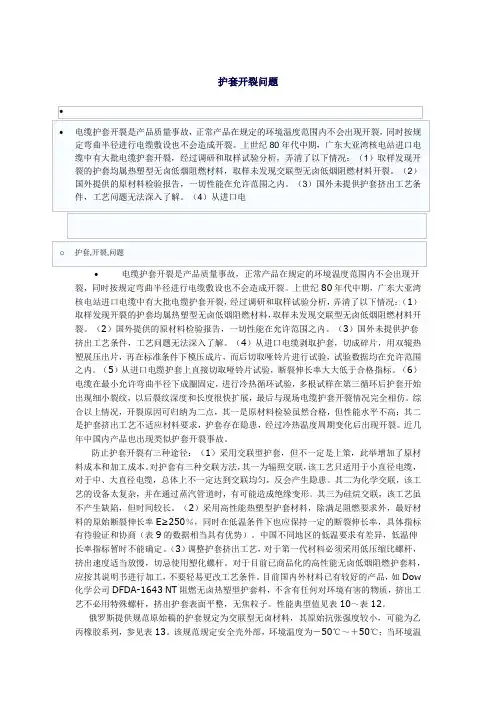

护套开裂问题
护套开裂问题
•
• 电缆护套开裂是产品质量事故，正常产品在规定的环境温度范围内不会出现开裂，同时按规定弯曲半径进行电缆敷设也不会造成开裂。上世纪80年代中期，广东大亚湾核电站进口电缆中有大批电缆护套开裂，经过调研和取样试验分析，弄清了以下情况：（1）取样发现开裂的护套均属热塑型无卤低烟阻燃材料，取样未发现交联型无卤低烟阻燃材料开裂。（2）国外提供的原材料检验报告，一切性能在允许范围之内。（3）国外未提供护套挤出工艺条件，工艺问题无法深入了解。（4）从进口电
o 关键字
o 护套,开裂,问题
• 电缆护套开裂是产品质量事故，正常产品在规定的环境温度范围内不会出现开裂，同时按规定弯曲半径进行电缆敷设也不会造成开裂。上世纪80年代中期，广东大亚湾核电站进口电缆中有大批电缆护套开裂，经过调研和取样试验分析，弄清了以下情况：（1）取样发现开裂的护套均属热塑型无卤低烟阻燃材料，取样未发现交联型无卤低烟阻燃材料开裂。（2）国外提供的原材料检验报告，一切性能在允许范围之内。（3）国外未提供护套挤出工艺条件，工艺问题无法深入了解。（4）从进口电缆剥取护套，切成碎片，用双辊热塑展压出片，再在标准条件下模压成片，而后切取哑铃片进行试验，试验数据均在允许范围之内。（5）从进口电缆护套上直接切取哑铃片试验，断裂伸长率大大低于合格指标。（6）电缆在最小允许弯曲半径下成圈固定，进行冷热循环试验，多根试样在第三循环后护套开始出现细小裂纹，以后裂纹深度和长度很快扩展，最后与现场电缆护套开裂情况完全相仿。综合以上情况，开裂原因可归纳为二点，其一是原材料检验虽然合格，但性能水平不高；其二是护套挤出工艺不适应材料要求，护套存在隐患，经过冷热温度周期变化后出现开裂。近几年中国内产品也出现类似护套开裂事故。
防止护套开裂有三种途径：（1）采用交联型护套，但不一定是上策，此举增加了原材料成本和加工成本。对护套有三种交联方法，其一为辐照交联，该工艺只适用于小直径电缆，对于中、大直径电缆，总体上不一定达到交联均匀，反会产生隐患。其二为化学交联，该工艺的设备太复杂，并在通过蒸汽管道时，有可能造成绝缘变形。其三为硅烷交联，该工艺虽不产生缺陷，但时间较长。（2）采用高性能热塑型护套材料，除满足阻燃要求外，最好材料的原始断裂伸长率E≥250％，同时在低温条件下也应保持一定的断裂伸长率，具体指标有待验证和协商（表9的数据相当具有优势）。中国不同地区的低温要求有差异，低温伸长率指标暂时不能确定。（3）调整护套挤出工艺，对于第一代材料必须采用低压缩比螺杆，挤出速度适当放慢，切忌使用塑化螺杆。对于目前已商品化的高性能无卤低烟阻燃护套料，应按其说明书进行加工，不要轻易更改工艺条件。目前国内外材料已有较好的产品，如Dow化学公司DFDA-1643 NT阻燃无卤热塑型护套料，不含有任何对环境有害的物质，挤出工艺不必用特殊螺杆，挤出护套表面平整，无焦粒子。性能典型值见表10～表12。

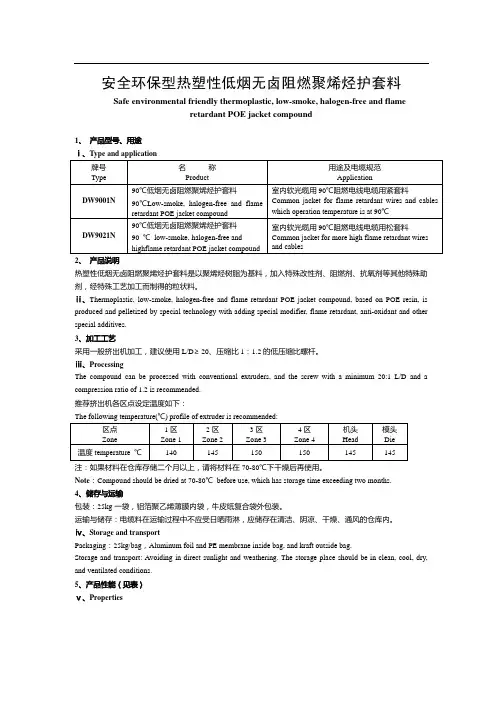

安全环保低烟无卤聚烯烃阻燃护套料(四)
安全环保型热塑性低烟无卤阻燃聚烯烃护套料
Safe environmental friendly thermoplastic, low-smoke, halogen-free and flame
retardant POE jacket compound
1、 产品型号、用途 ⅰ、Type and application
牌号
Type 名 称
Product 用途及电缆规范
Application
DW9001N 90℃低烟无卤阻燃聚烯烃护套料
90℃Low-smoke, halogen-free and flame retardant POE jacket compound 室内软光缆用90℃阻燃电线电缆用紧套料
Common jacket for flame retardant wires and cables which operation temperature is at 90℃
DW9021N 90℃低烟无卤阻燃聚烯烃护套料
90 ℃ low-smoke, halogen-free and highflame retardant POE jacket compound室内软光缆用90℃阻燃电线电缆用松套料
Common jacket for more high flame retardant wires and cables
2、 产品说明
热塑性低烟无卤阻燃聚烯烃护套料是以聚烯烃树脂为基料，加入特殊改性剂、阻燃剂、抗氧剂等其他特殊助
剂，经特殊工艺加工而制得的粒状料。
ⅱ、Thermoplastic, low-smoke, halogen-free and flame retardant POE jacket compound, based on POE resin, is
produced and pelletized by special technology with adding special modifier, flame retardant, anti-oxidant and other

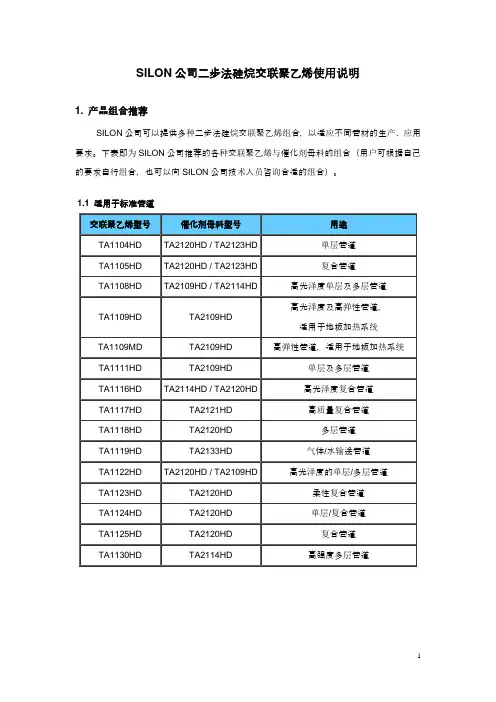

1SILON公司多种二步法硅烷交联聚乙烯使用说明
1 SILON公司二步法硅烷交联聚乙烯使用说明
1. 产品组合推荐
SILON公司可以提供多种二步法硅烷交联聚乙烯组合，以适应不同管材的生产、应用要求。下表即为SILON公司推荐的各种交联聚乙烯与催化剂母料的组合（用户可根据自己的要求自行组合，也可以向SILON公司技术人员咨询合适的组合）。
1.1 适用于标准管道
交联聚乙烯型号 催化剂母料型号 用途
TA1104HD TA2120HD / TA2123HD 单层管道
TA1105HD TA2120HD / TA2123HD 复合管道
TA1108HD TA2109HD / TA2114HD 高光泽度单层及多层管道
TA1109HD TA2109HD 高光泽度及高弹性管道，
适用于地板加热系统
TA1109MD TA2109HD 高弹性管道，适用于地板加热系统
TA1111HD TA2109HD 单层及多层管道
TA1116HD TA2114HD / TA2120HD 高光泽度复合管道
TA1117HD TA2121HD 高质量复合管道
TA1118HD TA2120HD 多层管道
TA1119HD TA2133HD 气体/水输送管道
TA1122HD TA2120HD / TA2109HD 高光泽度的单层/多层管道
TA1123HD TA2120HD 柔性复合管道
TA1124HD TA2120HD 单层/复合管道
TA1125HD TA2120HD 复合管道
TA1130HD TA2114HD 高强度多层管道
2 1.2适用于配铜管件的管道
交联聚乙烯型号 催化剂母料型号 用途
TA1104HD TA2121HD 单层管道
TA1105HD TA2121HD 复合管道
TA1108HD TA2111HD 高光泽单层及多层管道
TA1109HD TA2111HD 高光泽度及高弹性管道，适用于地板加热系统
TA1109MD TA2111HD 高弹性管道，适用于地板加热系统
1～35KV低烟、无卤、阻燃A级、耐火低压电缆通用技术规范书
额定电压35kV及以下交联聚乙烯绝缘耐火、阻燃A级、低烟无卤
电力电缆技术规范书
1．适用范围。
额定电压：0.6/1kV、3.6/6kV、6/10kV、8.7/10kV、12/20kV、26/35kV
型 号：NH(A)-YJV、NH(A)-YJV22、ZR(A)-YJV、ZR(A)-YJV22 、WDZAN-YJV、WDZAN -YJV22、
2．执行标准。
GB/T12706-2008 额定电压1kV(Um＝1.2kV)到35kV(Um＝40.5kV)挤包绝缘电力电缆及附件
GA306.1-2007 塑料绝缘阻燃及耐火电缆分级和要求
GB/T19666-2005 阻燃和耐火电线电缆通则
GB/T2951-2008 电缆绝缘和护套材料通用试验方法
GB/T3048-2008 电线电缆电性能试验方法
GB/T3956-2008 电缆的导体
GB/T6995.3-2008 电线电缆识别标志 第3部分：电线电缆识别标志
JB/T8137-1999 电线电缆交货盘
GB/T16927.1-1997 高电压试验技术 第1部分：一般试验要求
3．使用特性。
a) 额定电压1kV(Um＝1.2kV)到35kV(Um＝40.5kV)挤包绝缘电力电缆，使用频率为50HZ，用于配电网或工业装置中。
b) 电缆导体的长期最高额定运行温度为90℃。
c) 短路时(最长持续时间不超过5S)电缆导体最高温度不超过250℃。
d) 敷设电缆时的环境温度不低于0℃。
e) 电缆能通过GA306.1-2001规定的相应等级低烟、无卤、耐火及阻燃特性试验。
f) 产品具有载流量大、短路时过载能力强、耐热耐化学性能好、使用寿命长、阻燃等特点。
g) 电缆安装时的最小允许弯曲半径：
类 型
项 目 单芯电缆 多芯电缆
无铠装 有铠装 无铠装 有铠装
安装时的电缆最小弯曲半径 20D 15D 15D 12D

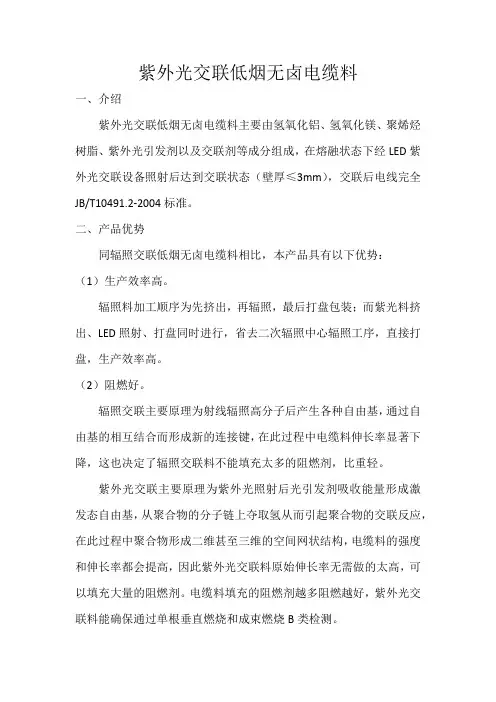

紫外光交联低烟无卤电缆料
紫外光交联低烟无卤电缆料
一、介绍
紫外光交联低烟无卤电缆料主要由氢氧化铝、氢氧化镁、聚烯烃树脂、紫外光引发剂以及交联剂等成分组成，在熔融状态下经LED紫外光交联设备照射后达到交联状态（壁厚≤3mm），交联后电线完全JB/T10491.2-2004标准。
二、产品优势
同辐照交联低烟无卤电缆料相比，本产品具有以下优势：
（1）生产效率高。
辐照料加工顺序为先挤出，再辐照，最后打盘包装；而紫光料挤出、LED照射、打盘同时进行，省去二次辐照中心辐照工序，直接打盘，生产效率高。
（2）阻燃好。
辐照交联主要原理为射线辐照高分子后产生各种自由基，通过自由基的相互结合而形成新的连接键，在此过程中电缆料伸长率显著下降，这也决定了辐照交联料不能填充太多的阻燃剂，比重轻。
紫外光交联主要原理为紫外光照射后光引发剂吸收能量形成激发态自由基，从聚合物的分子链上夺取氢从而引起聚合物的交联反应，在此过程中聚合物形成二维甚至三维的空间网状结构，电缆料的强度和伸长率都会提高，因此紫外光交联料原始伸长率无需做的太高，可以填充大量的阻燃剂。电缆料填充的阻燃剂越多阻燃越好，紫外光交联料能确保通过单根垂直燃烧和成束燃烧B类检测。 （3）挤出速度快。
保证热延伸合格的情况下，以2.5平方电线为例，紫外光交联料的挤出速度可以达到160米/min。
河北新湖中利高分子材料科技有限公司
2019.3.12
一步法硅烷交联电力电缆
Infinite Power
Achieve Infinite Light
一步法硅烷交联电力电缆
One Step Method Silone XL Cable
● 一步法硅烷交联电缆。 One step method Silone XL Insulated Cable
● 一步法硅烷交联防水、防白蚁、防鼠、防紫外线电力电缆。 One step method silane XL insulated Water-proof termite-proof, rat-proof ultraviolet-resistant Power Cable. ● 一步法硅烷交联低烟无卤A类阻燃、耐火电力电缆。 One step method saline low-smoke non-halogen type A flame-resistance fire-proof power cable.
● 一步法硅烷交联乙丙橡胶绝缘电力电缆。 One step method silane cross-linked ethylene-alkene polymer insulated power cable.
● 欧美国家已经明令禁止使用PVC绝缘电缆，一步法硅烷交联电缆是极好的替代产品。 The PVC insulated cable has prohibited in European-American countries, the one-step method silane cable is the excellent substitute.
● 提高了导体工作温度和短路时的温度。 Increasing the working temperature of conductor and the temperature in short-circuit.
● 减小了绝缘耗损，提高了介电强度。 Decreasing the loss of insulation and increasing dielectric strength.
硅烷交联聚乙烯电缆绝缘料
硅烷交联聚乙烯电缆绝缘料精选文档
TTMS system office room 【TTMS16H-TTMS2A-TTMS8Q8-硅烷交联聚乙烯电缆绝缘料（一）
硅烷交联聚乙烯电缆料作为低压电力电缆的绝缘材料目前在我国电线电缆行业得到广泛的应用。该材料在制造交联电线电缆时,与过氧化物交联和辐照交联相比,具有所需制造设备简单,操作方便,综合成本低等优点,已成为低压交联电缆用绝缘的主导材料。
1 硅烷交联电缆料交联原理
制成硅烷交联聚乙烯主要有两个过程:接枝和交联。在接枝过程中,聚合物在游离引发剂及热解成的自由基作用下,失去叔碳原子上的H 原子产生自由基,该自由基与乙烯基硅烷的- CH = CH2 基反应,生成含有三氧基硅酯基的接枝聚合物。在交联过程中,接枝聚合物首先在水的作用下发生水解生成硅醇, - OH 与邻近的Si - O - H 基团缩合形成Si- O - Si 键,从而使聚合物大分子间产生交联。
2 硅烷交联电缆料及其电缆的生产方式
大家知道,硅烷交联电缆料及其电缆的生产有二步法和一步法之分。二步法和一步法的不同在于硅烷接枝过程在什么地方进行,接枝过程在电缆料生产商处进行的为二步法,接枝过程在电缆制造厂进行的为一步法。目前国内市场占有量最大的二步法硅烷交联聚乙烯绝缘料由所谓的A 料和B 料组成,A 料为已接枝了硅烷的聚乙烯,B 料为催化剂母料,其重量比一般为A∶B = 95∶5 ,A 料和B 料由电缆料厂制成后售于电缆厂,电缆厂在使用前将A 料和B 料按比例混合后,在普通挤出机中即可挤制电缆绝缘线芯,而后在温水或蒸汽中使绝缘层交联。 还有一类的二步法硅烷交联聚乙烯绝缘料,其A 料的生产方式不同,是在合成聚乙烯时引入乙烯基硅烷直接得到含有硅烷支链的聚乙烯,这种方法本质上是树脂的生产技术,须由大型石化企业来完成。最早进入我国的LINKLON 硅烷料的A
一步法硅烷——精选推荐
这是一种可温水交联的低密度聚乙烯改性材料,是低压电力电缆、架空绝缘交联电缆的理想材料。本料生产时采用了先进的生产工艺，储存期长且不易产生预交联、也无需添加其它任何催化剂和助剂（碳黑和色母料除外）。本电缆料在挤出前是热塑性材料，在完成交联后成为热固性材料，用做硅烷交联聚乙烯黑色架空电缆绝缘料时，可在一步法硅烷交联聚乙烯绝缘料中直接加入我公司配好的碳黑母料使用。 本产品在出厂时均严格检测，检测标准及项目按JB/T10437-2004（JB/T10260-2001）材料标准执行。 性能典型值： 类别 单位 测试方法 典型值 比重（23℃） g/cm3 GB/1033 0.922 老化前机械性能 拉伸强度 MPa GB/T1040 18.5 断裂伸长率 ％ GB/T1040 52.5 老化后机械性能，135℃、168h GB/T2951.5 拉伸强度变化率 ％ ＿ -4 断裂伸长变化率 ％ ＿ 3 热廷伸（200℃、0.2MPa、15min） GB/T2051.5 负荷下伸长率 ％ ＿ 65 冷却后永久变形 ％ ＿ 2.5 介质损耗角正切50Hz,20℃ - GB/1409 0.0003 相对介电常数50Hz,20℃ - GB/1409 2.23 20℃时体积电阻率 Ω.m GB1410 1.9×1015 介电强度 MV/m GB/T1408.1 35 以上典型值取自一步法硅烷交联聚乙烯电缆料试样测试平均值，仅供参考。 挤出工艺 1、挤出设备 大多数加工热塑性塑料的单螺杆挤出机都可加工本产品。 螺杆压缩比一般在2.5---3。 长径比20/1-28/1，螺杆为等距不等深普通型。 滤网数目：40-60目不锈钢滤网一片，应视设备加工性能条件及挤塑表观情况来选择滤网目数和放置滤网层数。 料筒要有良好的温控装置以便取得取佳挤出效果。 冷却水温建议采用逐段冷却法，减少绝缘内应力。 2、典型的温度设定参考值 加热段 压缩段 计量段 机颈 模头 螺杆 140-170℃ 170-190℃ 190-200℃ 190-210℃ 200-220℃ 自然温度 ○必须确保出料口的熔体温度在200-220℃ ○温度控制要根据设备温控系统误差值、加工区段、挤出快慢情况做适当调整，用户可在各段参考温度的基础上正负调整20℃来适应各种挤出速度/条件。 3、操作要求 1）确保螺杆、机筒、加料斗彻底清理干净。 2）不要让物料在机筒子里面停留时间超过20分钟。 3）如有可能，用气体火焰喷射口模可获得光滑的表面并能减少模口流延。 4）交联时间和交联方式。 ○交联的速度主要取决于挤出温度，其次绝缘厚度、水份和交联温度也对交联速度 有一定的影响。 ○1mm厚度的哑铃样片在正常的交联条件下交联速度。 正常环境中 蒸汽 热水 80%RH28℃ 低压 80℃-90℃ 3-5天 4-8小时 4-8小时 4、色母料 本料加工时无需添加任何组分（色母料除外）即可投料生产，根据需要用户可自加各种色母料，建议色母料加入比例为0.5%-1% ；为了达到最佳的挤出效果，建议所加色母料在60℃烘箱内烘干8小时以上（料层厚度4-6CM），或真空干燥4小时以上。 储存 在下列条件下保证6个月的存储存期： 储存于阴凉干燥处，包装完好无破损。 环境温度不超过30℃，不直接暴露在阳光下或风雨中。 材料开包后尽量在24小时内用完。 上述信息是尽我们所知提供，但是由于使用的环境和条件超出我们所能够控制的范围，所以我们不承担任何直接或间接应用上述信息可能导致的损失或风险，本资料不能成为与客户所签合同的组成部分
硅烷交联电缆料
10KV硅烷交联电缆料
一、描述
硅烷交联聚乙烯绝缘料，由95 份硅烷接枝低密度聚乙烯料（简称A 料）和5 份催化剂母料（简称B 料）组成，适用于10kV 及以下
中低压电线电缆。本产品采用电缆料专用高洁净度低密度聚乙烯树脂及成熟的接
枝工艺，杂质含量低，主要具有以下特点：
◆ 该产品适合挤压式、半挤管式和挤管式模具生产；
◆ 使用该产品生产的电缆线面光亮、放线速度快，有利于提高生产效率；
◆ 杂质含量极低，电性能优异。
二、规范
所制电缆经温水交联后符合IEC 60502-2004，GB/T12706-2002。
三、主要性能指标及典型值
序号 性能 测试方法 单位 指标值 典型值
1 拉伸强度
GB/T1040.3 MPa ≥14.0 21.5
2 断裂拉伸应变 GB/T1040.3 % ≥350 480
3 热老化试验（（135±2）℃，168hr）
拉伸强度最大变化率
断裂拉伸应变最大变化率 GB/T2951 %
% ±20
±20 7.0
5.2
4 热延伸（200℃×15min×0.2MPa）
载荷下最大伸长率
冷却后最大永久伸长率 GB/T2951
%
%
≤80
≤5
46
-4
5 冲击脆化温度（-76℃） GB/T5470 ≤15/30 通过
6 介电强度 GB/T1408.1 MV/m ≥35 39
7 介质损耗因数 50Hz，20℃ GB/T1409 -- ≤1×10-3 7×10-4
8 相对介电常数 50Hz，20℃ GB/T1409 -- ≤2.35 2.25
9 20℃时体积电阻率 GB/T1410 0.m ≥1.0×1014 5×1014
以上1-4 项典型值数据为A、B 料按95:5 均匀混合后采用挤片法制成1mm 样带，90℃
煮水4 小时后获得的；5-9 项典型值数据为A 料采用模压法制样，制样条件为180℃、15min、
交联聚乙烯绝缘低烟无卤聚烯烃护套阻燃耐火电缆
成都川缆电缆有限公司
6.0 新产品研发
6.1 0.6/1KV交联聚乙烯绝缘低烟无卤聚烯烃护套
耐火、阻燃电力电缆
6.2 110KV交联聚乙烯绝缘低烟无卤聚烯烃护套
耐火、阻燃电力电缆
成都川缆电缆有限公司
0.6/1KV交联聚乙烯绝缘低烟无卤聚烯烃护套
耐火、阻燃电力电缆（型号 ：WDZN-YJY）
一、可行性分析及立项
近年来，公共场所火灾中人员伤亡时有发生。主要原因是使用了大量的易燃材料及燃烧时产生大量的烟雾和毒性气体所至。由于我国人口众多，公共场所人员密度大，在公共场所火灾中80%的人员死亡时因为吸入了有毒气体所至。同时燃烧时所产生的大量烟雾也不利于人员的疏散和消防救援。公安部发布了强制性标准GA306.1-2007《阻燃及耐火电缆：塑料绝缘阻燃及耐火电缆分级和要求》，对耐火电缆进行了分级，并对发烟量及烟气毒性作了具体规定，进一步完善了我国阻燃及耐火电缆的标准体系，对推广应用阻燃、耐火、清洁的阻燃耐火电缆起推进作用。
目前的电线电缆，大部分绝缘和护套材料使用的是含有卤元素的PVC。导致在生产制造、使用、废弃、处理线缆产品的时候会产生大量的有毒气体。一些发达国家对线缆产生的有毒气体非常重视，对电缆生产中的排放物和报废了的电缆进行了全面监控，迫使电缆厂家使用符合环保要求的材料取代传统材料，制造生态环保型线缆。电线，电缆的用户也向环保化发展。在我国也越来越重视这些问题，在一些大城市大工程的招标中，特别是在大中型公共设施的建设中，明确提出禁止使用PVC电缆。北京市就向国际奥委会承诺奥运村建设全部采用环保材料，非环保型电线不可能得获任何机会。另外，在保证电缆环保特性的同时，必须保证电缆的耐热等级，这样才能保证电缆的安全使用。耐火电缆是在火焰燃烧情况下能够保持一定时间安全运行的成都川缆电缆有限公司
