水灰比对混凝土强度及氯离子渗透性的影响

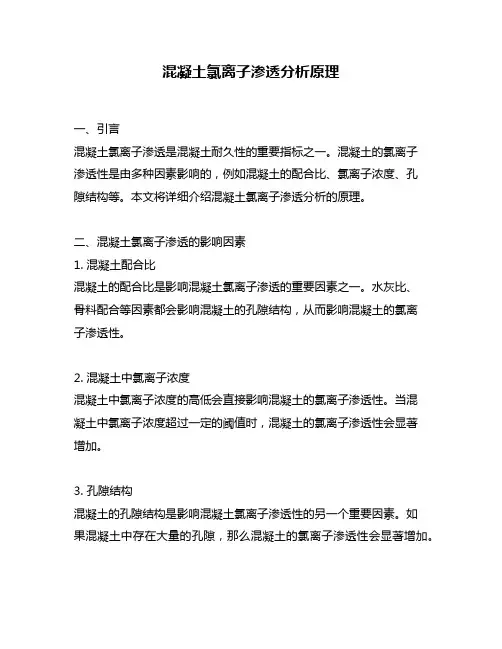

混凝土氯离子渗透分析原理
混凝土氯离子渗透分析原理一、引言混凝土氯离子渗透是混凝土耐久性的重要指标之一。
混凝土的氯离子渗透性是由多种因素影响的，例如混凝土的配合比、氯离子浓度、孔隙结构等。
本文将详细介绍混凝土氯离子渗透分析的原理。
二、混凝土氯离子渗透的影响因素1. 混凝土配合比混凝土的配合比是影响混凝土氯离子渗透的重要因素之一。
水灰比、骨料配合等因素都会影响混凝土的孔隙结构，从而影响混凝土的氯离子渗透性。
2. 混凝土中氯离子浓度混凝土中氯离子浓度的高低会直接影响混凝土的氯离子渗透性。
当混凝土中氯离子浓度超过一定的阈值时，混凝土的氯离子渗透性会显著增加。
3. 孔隙结构混凝土的孔隙结构是影响混凝土氯离子渗透性的另一个重要因素。
如果混凝土中存在大量的孔隙，那么混凝土的氯离子渗透性会显著增加。
三、混凝土氯离子渗透的测量方法混凝土氯离子渗透的测量方法有多种，常用的方法有电导法、荧光法、紫外分光光度法等。
其中，电导法是应用最为广泛的一种方法。
电导法是通过测量混凝土中氯离子通过电极间隙的电导率来反映混凝土的氯离子渗透性。
电导法的原理基于混凝土中氯离子的电导效应。
当氯离子在混凝土中传输时，会在其周围形成电场，从而导致混凝土中的电阻率发生变化。
通过测量混凝土中电阻率的变化，就可以反映混凝土中氯离子的渗透情况。
四、混凝土氯离子渗透的分析原理混凝土氯离子渗透的分析原理是基于氯离子在混凝土中的传输过程。
当氯离子在混凝土中传输时，会受到混凝土中孔隙结构、氯离子浓度、水分含量等多种因素的影响。
因此，混凝土氯离子渗透的分析需要考虑这些因素的综合影响。
1. 混凝土孔隙结构对氯离子渗透的影响混凝土中的孔隙结构对氯离子渗透有着重要的影响。
混凝土中存在的孔隙可以分为毛细孔和非毛细孔。
毛细孔是混凝土中孔径小于50纳米的孔隙，主要由于水泥水化反应产生的水分所引起。
非毛细孔是混凝土中孔径大于50纳米的孔隙，主要由于骨料、气泡等因素引起。
混凝土中的孔隙结构对氯离子的渗透有着重要的影响。
水灰比对混凝土强度及氯离子渗透性的影响
（ ） 混 凝 土 配 合 比设 计 。本 试 验 中 混 凝 土 的 砂 率 为 ２
４％ ， ０ 固定砂石用量 ， 改变拌合用水 ， 通过调整高效减水剂 的 用量使混凝土坍落 度控制在 ２ ０± ０ ｍ， ０ ２ ｒ 如表 １ 示。 ａ 所
表１ 混 凝 土 配 合 比设 计 ｋ ｍ ｇ・
３ ．Ｈｅ ｏ ｇ ａ ｇＰｏ ｉｃ ｃ ｄ ｍ ｆ ｏｄＡ ｅ ｕｌｉｇＲ ｓａｃ ， ａｂｎ １０ ８ Ｃ ｉ ） ｉ ｎｊ ｎ ｒｖ ｅＡ ａ ｅ ｙｏ ｌ ｒａＢ ｉ ｎ ｅｅｒｈ Ｈ ｒｉ ５ ０ ０， ｈｎ ｌ ｉ ｎ Ｃ ｄ ａ
Ａｂｓｒ ｃ ： ｎ ｕ ｎｃ ｆｗａｅ — ｅ ｎｔｒ ｔｏ ｏ ｔｅ ｇｈ ａ ｈ ｏ ｄ ｏ ｅ ｍｅ ｂ ｌ ｙ ｏ ｏ ｒ ｔ ｓ ｔ ａ ｔ Ｉ ｆ ｅ ｅ ｏ ｔ ｒｃ ｍｅ ａｉ ｎ ｓｒ ｎ ｔ ｎｄ ｃ ｌ ｒ ｅ ｉｎ ｐ ｒ ａ ｉｉ ｆｃ ｎｃ ｅｅ ｉ ｌ ｉ ｔ ｓｕ ｅ ｎ ｔ ｉ ａ ｅ ．Ｔｈ ｅ ｕ ｔ ｈｏ ｔ ａ ｔｅ ｇｈ ｄ ｃ ｅ ｓ ｄ ｓｇ ｆｃ ｎ ｌ ｔｄｉｄ ｉ ｈ ｓｐ ｐ ｒ ｅ ｒ ｓ ｌｓ ｓ ｗ ｈ ｔｓｒ ｎ ｔ ｅ ｒ ａ ｅ ｉｎｉ ａ ｔｙ，ｅ ｅ ｔｉ ｕ ｎｃ ｅ ｓ ｄ ｗｈ ｎ ｉ ｌｃｒｃ ｆ ｘｉ ｒ ａ ｅ ｅ ｌ
混凝土抗压强度与氯离子渗透性关系原理
混凝土抗压强度与氯离子渗透性关系原理一、引言混凝土作为一种广泛使用的建筑材料，在工程实践中扮演着重要的角色。
混凝土的性能影响着建筑物的质量和使用寿命。
其中，混凝土抗压强度和氯离子渗透性是两个重要的性能指标。
本文将探讨混凝土抗压强度与氯离子渗透性之间的关系原理。
二、混凝土抗压强度1. 混凝土抗压强度定义混凝土抗压强度指混凝土在压缩状态下承受的最大荷载。
单位为MPa （兆帕）。
2. 影响混凝土抗压强度的因素（1）水灰比：水灰比是混凝土中水的用量与水泥用量之比。
水灰比过高会影响混凝土的强度。
（2）骨料：骨料是混凝土中的主要成分之一。
骨料的质量和粒径大小会影响混凝土的强度。
（3）水泥品种：不同品种的水泥具有不同的强度特性。
（4）养护条件：养护条件包括温度、湿度、养护时间等，这些条件会直接影响混凝土的强度。
三、氯离子渗透性1. 氯离子渗透性定义氯离子渗透性是指混凝土中氯离子通过孔隙和裂缝向内部渗透的能力。
氯离子渗透性越大，混凝土的耐久性越差。
2. 影响氯离子渗透性的因素（1）水泥品种：不同品种的水泥具有不同的抗渗透性能。
（2）混凝土质量：混凝土密实度越高，孔隙率越小，氯离子渗透性越小。
（3）养护条件：养护条件会影响混凝土的密实度和孔隙率，从而影响氯离子渗透性。
（4）外界环境：混凝土在受到外界环境的影响下，例如海水、雨水等，氯离子渗透性会增加。
四、混凝土抗压强度与氯离子渗透性的关系混凝土抗压强度与氯离子渗透性之间存在一定的关系。
一般情况下，混凝土的抗压强度越高，氯离子的渗透性越小。
这是因为高强度混凝土中的孔隙率较小，氯离子渗透性也相应地降低。
此外，混凝土中的氯离子渗透性还受到其他因素的影响，例如水泥品种、混凝土质量、养护条件和外界环境等。
这些因素的影响会使混凝土的氯离子渗透性发生变化。
五、混凝土抗压强度与氯离子渗透性的改善措施为了提高混凝土的耐久性，可以采取以下措施：（1）优化水灰比，减少混凝土中的孔隙率。
氯离子对混凝土性能的影响
氯离子对混凝土性能的影响氯离子对混凝土的性能有着重要的影响。
混凝土在建筑、桥梁、水利工程等领域中广泛应用，而氯离子是环境中存在的常见离子之一、在海洋、盐湖、汽车尾气等环境中氯离子浓度较高，因此对混凝土的性能造成了很大的影响。
首先，氯离子会影响混凝土的耐久性。
氯离子能够渗透进入混凝土内部，与混凝土中存在的水合硅酸钙反应，形成氯化钙，这将导致混凝土的强度降低。
同时，氯离子也会与混凝土中的水合硅酸铝反应，形成氯化铝，进而导致混凝土的体积膨胀和产生裂缝。
其次，氯离子还会对混凝土的钢筋起到腐蚀作用。
当混凝土中的氯离子浓度过高时，会导致钢筋表面形成氯化铁酸盐，从而改变钢筋的电位。
这使得钢筋容易被氧化，进而发生腐蚀，导致混凝土的结构受损。
此外，氯离子还会对混凝土的凝胶结构产生影响。
混凝土中的凝胶结构是由硅酸盐凝胶、氢氧化钙和水化硅酸钙等组成的。
氯离子会与其中的氢氧化钙发生反应，形成氯化钙晶体。
这些晶体将占据原本的凝胶空间，导致混凝土的凝胶结构变得松散，强度下降。
为了降低氯离子对混凝土性能的影响，可以采取以下措施：1.控制混凝土中的氯离子含量，降低氯离子浓度。
可以选择氯离子含量较低的原材料，如优质河砂、优质水泥等。
另外，在混凝土施工过程中，也要注意控制用水中的氯离子含量。
2.使用防止氯离子渗透的措施。
可通过加入防渗剂，形成一层防护膜来阻隔氯离子的渗透。
防护膜可以有效减少氯离子的渗透速度和深度。
3.选用抗氯离子侵蚀能力强的混凝土配方。
通过调整水灰比、采用粉煤灰、矿渣粉等掺合料的方式，可以提高混凝土的抗氯离子侵蚀能力。
4.对于已经被氯离子侵蚀的混凝土结构，可以采取修复措施。
如利用抗氯离子侵蚀的修复材料对混凝土表面进行修补，修复钢筋防护层，以提高结构的抗氯离子侵蚀能力。
综上所述，氯离子对混凝土的性能有着重要的影响，包括耐久性降低、钢筋腐蚀和凝胶结构松散等问题。
因此，在混凝土的设计、施工和维护过程中，应该重视氯离子对混凝土性能的影响，并采取相应的措施来提高混凝土的抗氯离子侵蚀性能。
不同因素对混凝土抗氯离子渗透性能影响的研究

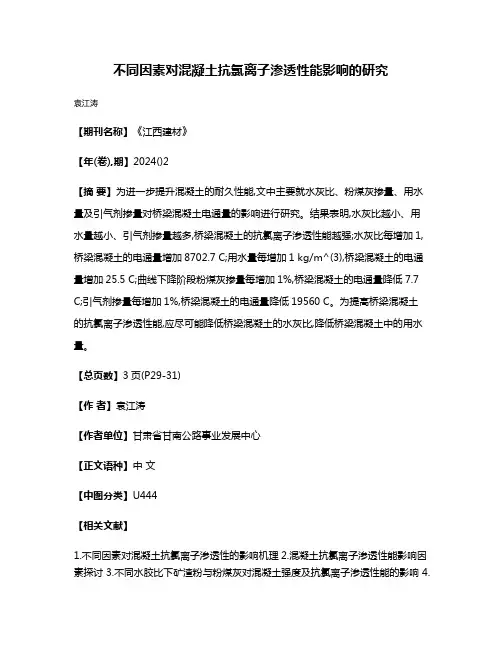

不同因素对混凝土抗氯离子渗透性能影响的研究
袁江涛
【期刊名称】《江西建材》
【年(卷),期】2024()2
【摘要】为进一步提升混凝土的耐久性能,文中主要就水灰比、粉煤灰掺量、用水量及引气剂掺量对桥梁混凝土电通量的影响进行研究。
结果表明,水灰比越小、用水量越小、引气剂掺量越多,桥梁混凝土的抗氯离子渗透性能越强;水灰比每增加1,桥梁混凝土的电通量增加8702.7 C;用水量每增加1 kg/m^(3),桥梁混凝土的电通量增加25.5 C;曲线下降阶段粉煤灰掺量每增加1%,桥梁混凝土的电通量降低7.7 C;引气剂掺量每增加1%,桥梁混凝土的电通量降低19560 C。
为提高桥梁混凝土的抗氯离子渗透性能,应尽可能降低桥梁混凝土的水灰比,降低桥梁混凝土中的用水量。
【总页数】3页(P29-31)
【作者】袁江涛
【作者单位】甘肃省甘南公路事业发展中心
【正文语种】中文
【中图分类】U444
【相关文献】
1.不同因素对混凝土抗氯离子渗透性的影响机理
2.混凝土抗氯离子渗透性能影响因素探讨
3.不同水胶比下矿渣粉与粉煤灰对混凝土强度及抗氯离子渗透性能的影响
4.
引气混凝土抗氯离子渗透性能影响因素分析5.影响混凝土表面涂层抗氯离子渗透性能因素的研究和探讨
因版权原因，仅展示原文概要，查看原文内容请购买。
混凝土的抗氯离子渗透性
混凝土的抗氯离子渗透性混凝土是一种广泛应用于建筑结构和基础设施建设领域的材料。
然而，在一些特定的环境条件下，混凝土可能会遭受氯离子的侵蚀，导致其性能下降和结构损坏。
因此，研究混凝土的抗氯离子渗透性成为了一项重要的任务。
本文将探讨混凝土的抗氯离子渗透性以及一些提升其抗氯离子渗透性的方法。
一、混凝土的抗氯离子渗透性的原理混凝土的抗氯离子渗透性取决于其基本组成成分和结构。
通常情况下，混凝土中的水泥基质和骨料之间形成的孔隙结构是氯离子渗透的主要通道。
因此，要提高混凝土的抗氯离子渗透性，需要从以下几个方面考虑：1. 控制混凝土的水灰比：水灰比是指混凝土中水和水泥质量的比值。
较低的水灰比能够减少混凝土中的孔隙结构，从而降低氯离子的渗透速度。
2. 使用合适的水泥和骨料：选择高品质的水泥和骨料可以提高混凝土的密实性，减少孔隙的存在，从而增加混凝土的抗氯离子渗透性。
3. 添加掺合料：掺合料是指在混凝土中添加一些替代性材料，如矿渣粉、粉煤灰等。
适量的掺合料可以改善混凝土的细观结构，减少孔隙的存在，提高混凝土的抗氯离子渗透性。
二、提升混凝土抗氯离子渗透性的方法除了上述原理中提到的因素，还有其他一些方法可以进一步提升混凝土的抗氯离子渗透性：1. 表面处理：使用抗渗透性的涂料、涂层或其他表面处理方法，可以在混凝土表面形成一层防护膜，减少氯离子的渗透。
2. 混凝土修复和加固：对已受损的混凝土结构进行修复，并针对易受氯离子侵蚀的部位进行加固，可以提高混凝土的整体抗氯离子渗透性。
3. 混凝土添加剂的应用：添加抗渗透剂、防水剂等特殊混凝土添加剂，可以改善混凝土的抗氯离子渗透性。
三、总结混凝土的抗氯离子渗透性是保障建筑结构和基础设施长期稳定运行的关键因素。
通过合理控制混凝土的水灰比、选择合适的水泥和骨料，以及添加掺合料等方法，可以有效地提升混凝土的抗氯离子渗透性。
此外，表面处理、混凝土修复和加固，以及使用特殊的混凝土添加剂也是提升混凝土抗氯离子渗透性的有效手段。
混凝土强度与氯离子渗透性关系原理
混凝土强度与氯离子渗透性关系原理一、前言混凝土作为一种重要的建筑材料，在建筑工程中得到了广泛的应用。
混凝土的强度和氯离子渗透性是影响混凝土使用寿命的重要因素。
本文将从混凝土强度和氯离子渗透性的关系入手，探讨混凝土强度和氯离子渗透性的原理和影响因素。
二、混凝土强度的影响因素混凝土的强度是指混凝土在外力作用下的抗压能力。
混凝土强度的影响因素主要有以下几个方面：1.水胶比水胶比是指混凝土中水的质量与胶凝材料（水泥、矿渣粉等）的质量之比。
水胶比越小，混凝土中的水分就越少，胶凝材料粘结得越紧密，混凝土的强度就越高。
因此，在混凝土配合设计中，要尽量控制水胶比的大小，以提高混凝土的强度。
2.胶凝材料的种类和品种胶凝材料是混凝土中的重要组成部分，不同种类和品种的胶凝材料具有不同的物理和化学性质，对混凝土的强度也有影响。
常用的胶凝材料有水泥、矿渣粉、粉煤灰等。
其中，水泥是最常用的胶凝材料，其强度和品种的选择对混凝土的强度影响较大。
3.骨料的种类和品种骨料是混凝土中的另一个重要组成部分，不同种类和品种的骨料具有不同的物理和化学性质，对混凝土的强度也有影响。
常用的骨料有石子、沙子等。
其中，石子是最常用的骨料，其硬度和大小的选择对混凝土的强度影响较大。
4.配合比配合比是指混凝土中各组成部分（胶凝材料、骨料、水等）的比例。
不同配合比的混凝土具有不同的强度和性能。
在混凝土配合设计中，要根据不同的工程要求和使用环境，选择合适的配合比，以保证混凝土的强度和性能符合要求。
三、氯离子渗透性的影响因素氯离子渗透性是指氯离子在混凝土中的渗透能力，是影响混凝土耐久性的重要因素。
氯离子渗透性的影响因素主要有以下几个方面：1.混凝土孔隙结构和孔径分布混凝土孔隙结构和孔径分布是影响氯离子渗透性的重要因素。
混凝土中存在不同大小和形状的孔隙，孔径越大，渗透性就越强。
因此，在混凝土设计和施工过程中，要控制混凝土孔隙结构和孔径分布，以减少氯离子的渗透。
混凝土氯离子渗透性能原理
混凝土氯离子渗透性能原理一、引言混凝土作为一种广泛应用于建筑结构中的材料，其耐久性是人们关注的一个重要问题。
而混凝土中的氯离子渗透性是影响混凝土耐久性的一个重要因素。
因此，对混凝土氯离子渗透性能的原理进行研究，有助于改进混凝土的配合设计和提高混凝土的耐久性。
二、混凝土结构中的氯离子渗透性混凝土中的氯离子主要来自于其使用过程中所受到的环境影响，如海水、雨水、含氯污染物等。
这些氯离子会通过混凝土中的孔隙和裂缝进入混凝土内部，形成氯离子渗透。
混凝土结构中的孔隙和裂缝是氯离子渗透的主要通道。
混凝土中存在着许多不同尺寸的孔隙，包括毛细孔、大孔、裂缝等。
其中，毛细孔和大孔的直径较小，一般小于100纳米，而裂缝则是混凝土中的缺陷，其宽度可以达到数毫米。
这些孔隙和裂缝的存在会导致混凝土中的氯离子渗透性能变差。
三、氯离子在混凝土中的传输机理氯离子在混凝土中的传输机理主要是扩散和迁移。
扩散是指氯离子从高浓度区域向低浓度区域的自然传输过程。
而迁移则是指氯离子在受力作用下从高浓度区域向低浓度区域的传输过程。
1. 扩散传输机理混凝土中的氯离子通过孔隙和裂缝向内扩散。
氯离子的扩散速率受到多种因素的影响，包括氯离子浓度差、孔隙结构、温度、湿度等。
在混凝土中，氯离子的扩散过程可以用菲克第一定律来描述。
菲克第一定律表明，氯离子浓度梯度与氯离子扩散通量成正比，与氯离子扩散距离成反比。
具体来说，氯离子的扩散通量可以表示为以下公式：J=-D(ΔC/Δx)其中，J表示氯离子的扩散通量，D表示混凝土中氯离子扩散的扩散系数，ΔC/Δx表示氯离子浓度梯度。
2. 迁移传输机理混凝土中的氯离子还可以在受力作用下进行迁移。
迁移机理主要是由于混凝土中的水分流动引起的。
水分的流动会将氯离子从高浓度区域向低浓度区域迁移，从而造成混凝土的氯离子渗透。
在混凝土中，氯离子的迁移通量可以用菲克第二定律来描述。
菲克第二定律表明，氯离子迁移通量与氯离子浓度梯度和水分流动速度成正比，与氯离子迁移距离成反比。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

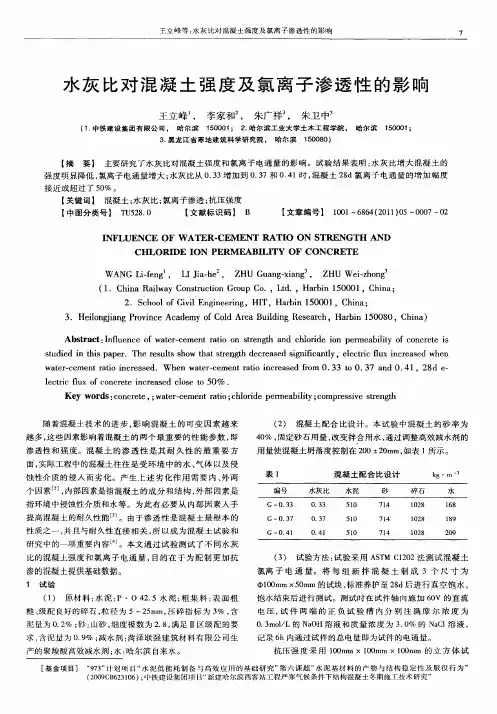

王立峰等:水灰比对混凝土强度及氯离子渗透性的影响水灰比对混凝土强度及氯离子渗透性的影响王立峰1, 李家和2, 朱广祥3, 朱卫中3(1.中铁建设集团有限公司, 哈尔滨 150001; 2.哈尔滨工业大学土木工程学院, 哈尔滨 150001;3.黑龙江省寒地建筑科学研究院, 哈尔滨 150080)摘 要 主要研究了水灰比对混凝土强度和氯离子电通量的影响。
试验结果表明:水灰比增大混凝土的强度明显降低,氯离子电通量增大;水灰比从0.33增加到0.37和0.41时,混凝土28d 氯离子电通量的增加幅度接近或超过了50%。
关键词 混凝土;水灰比;氯离子渗透;抗压强度 中图分类号 TU 528 0 文献标识码 B文章编号 1001-6864(2011)05-0007-02INFLUENCE OF W ATER CEMENT RATIO ON STRENGTH ANDC HLOR IDE ION PERMEABILI TY OF CONCRETE WANG L i feng 1, LI Jia he 2, ZHU Guang x iang 3, Z HU W e i zhong3(1.Ch i n a Ra il w ay C onstr uction G r oup Co .,L t d ,H arb i n 150001,China ;2.School of C i v ilEng ineeri n g ,H I T ,H arbin 150001,Chi n a ;3.H eilong jiang Prov i n ce A cade m y of Co ld A rea Bu ilding Research,H arb i n 150080,China) Abst ract :Infl u ence of w ater ce m ent ratio on strength and ch l o ri d e i o n per m eability o f concrete is stud ied in th is paper .The resu lts show that strength decreased si g nificantl y ,electric fl u x i n creased when w ater ce m ent rati o i n creased .W hen w ater ce m en t ratio i n creased fro m 0.33to 0.37and 0.41,28d e lectric fl u x of concrete increased close to 50%.K ey w ords :concrete ,;w ater ce m en t ratio ;ch lori d e per m eab ility ;co m pressi v e strength[基金项目] 973 计划项目 水泥低能耗制备与高效应用的基础研究 第六课题 水泥基材料的产物与结构稳定性及服役行为 (2009CB623106);中铁建设集团项目 新建哈尔滨西客站工程严寒气候条件下结构混凝土冬期施工技术研究随着混凝土技术的进步,影响混凝土的可变因素越来越多,这些因素影响着混凝土的两个最重要的性能参数,即渗透性和强度。
混凝土的渗透性是其耐久性的最重要方面,实际工程中的混凝土往往是受环境中的水、气体以及侵蚀性介质的侵入而劣化。
产生上述劣化作用需要内、外两个因素[2],内部因素是指混凝土的成分和结构,外部因素是指环境中侵蚀性介质和水等。
为此有必要从内部因素入手提高混凝土的耐久性能[3]。
由于渗透性是混凝土最根本的性质之一,并且与耐久性直接相关,所以成为混凝土试验和研究中的一项重要内容[4]。
本文通过试验测试了不同水灰比的混凝土强度和氯离子电通量,目的在于为配制更加抗渗的混凝土提供基础数据。
1 试验(1) 原材料:水泥:P O 42 5水泥;粗集料:表面粗糙、级配良好的碎石,粒径为5~25mm,压碎指标为3%,含泥量为0 2%;砂:山砂,细度模数为2 8,满足 区级配的要求,含泥量为0 9%;减水剂:菏泽联强建筑材料有限公司生产的聚羧酸高效减水剂;水:哈尔滨自来水。
(2) 混凝土配合比设计。
本试验中混凝土的砂率为40%,固定砂石用量,改变拌合用水,通过调整高效减水剂的用量使混凝土坍落度控制在200 20mm,如表1所示。
表1混凝土配合比设计kg m -3编号水灰比水泥砂碎石水G -0 330 335107*********G -0 370 375107*********G -0 410 415107141028209(3) 试验方法:试验采用A STM C1202法测试混凝土氯离子电通量。
将每组新拌混凝土制成3个尺寸为 100mm 50mm 的试块,标准养护至28d 后进行真空饱水,饱水结束后进行测试。
测试时在试件轴向施加60V 的直流电压,试件两端的正负试验槽内分别注满摩尔浓度为0 3mo l/L 的N a OH 溶液和质量浓度为3.0%的N aC l 溶液,记录6h 内通过试件的总电量即为试件的电通量。
抗压强度采用100mm 100mm 100mm 的立方体试7低 温 建 筑 技 术2011年第5期(总第155期)件,测试的结果乘以0 95得到混凝土的抗压强度。
2 试验结果与分析2 1 拌合物的性能工作性包括混凝土的流动性、保水性、粘聚性、可泵性及易密性、坍落度损失等综合性能。
这些性能与混凝土组成成分中各组分性质、配合比例及施工操作条件等因素有关;同时这些性能又将直接影响混凝土的施工,并进一步影响混凝土的使用性能。
本试验通过: 坍落度评价流动性; 拌合物在搅拌时的泌水情况(即分为泌水和不泌水)评价保水性; 搅拌过程中观察拌合物各组分的分层和离析情况来评价粘聚性。
为了更清楚地描述粘聚性,我们把粘聚性的目测情况分为五个标准来描述,即:优、良、中、及、差。
用以上三个指标综合评价混凝土的工作性。
不同水灰比拌合物的工作性能如表2所示。
由表2可知,不同水灰比的混凝土的保水性和粘聚性都良好,坍落度较小时粘聚性相对较好。
在流动性基本相同的情况下,随着拌合用水量的增加,外加剂掺量减少。
表2混凝土拌合物的工作性编号外加剂用量/%坍落度/mm泌水情况粘聚性G-0 331 14210不泌水良G-0 370 77200不泌水优G-0 410 36200不泌水优2 2 水灰比对混凝土强度的影响由图1水灰比对混凝土强度影响的试验结果可知:水泥用量为510kg /m 3时,水灰比从0 33增大到0 41,混凝土的3d 、7d 及28d 强度都降低;水灰比从0 37增加到0 41时,混凝土强度3d 强度从42 1M P a 降低到37 8M P a ,混凝土强度7d 强度从54 7M Pa 降低到52 4M Pa ,混凝土28d 强度从66 5M P a 降低到61 4M P a ,分别降低了4 3、2 3和5 1M Pa ;水灰比从0 33提高到0 37时,混凝土强度3d 、7d 及28d 强度分别降为28 1、40 8、53.5M P a ,降低幅度分别为25 5%、22 3%和12 8%,降低幅度很大,明显超过水灰比从0 37增加到0 41时混凝土强度的降低幅度。
由以上分析不难得出:配制混凝土时,必须很好地控制用水量。
当工作性不满足要求时,应该用减水剂来调节,而不是加水。
当附加水很少时,对混凝土强度的影响不太明显,但是附加水较多时,混凝土的抗压强度降低幅度很大。
2 3 水灰比对混凝土氯离子电通量的影响从图2可以看出,对于水泥用量为510kg /m 3的混凝土,水灰比从0 33增加到0 37和0 41时,混凝土的28d 氯离子电通量从1558 3C 变为2243.8C 和2556 2C ,增幅分别为43.99%和64 0%;在上述条件下,60d 时混凝土的电通量分别降低到1071 6C 、1250 4C 和1378 5C ,分别比混凝土28d 氯离子电通量降低了31 2%、44 3%和46 1%;说明水泥用量为510kg /m 3时,增加用水量使水灰比增大,混凝土28d 的抗氯离子渗透性降低的很迅速,水灰比从0 33增加到0 37和0 41时,混凝土28d 电通量的增加幅度接近或超过了50%;水灰比对混凝土60d 的电通量影响较小,水灰比从0 33增加到0 41,混凝土的电通量增加幅度较小,混凝土的抗氯离子渗透性都处于同一水平,说明养护龄期对混凝土的影响很大,养护龄期从28d 增加到60d ,混凝土电通量的下降幅度都超过了30%,并且对于水灰比较大的混凝土,养护龄期产生的作用更明显。
3 结语(1) 水泥用量为510kg /m 3,水灰比从0 33提高到0 37时,混凝土3d 、7d 及28d 强度降低幅度明显超过水灰比从0 37增加到0 41时混凝土强度的降低幅度。
(2) 水灰比加大,混凝土的氯离子电通量明显提高,水灰比从0 33增加到0 37和0 41时,混凝土28d 电通量的增加幅度接近或超过了50%;在本试验所选定水灰比范围内,水灰比对混凝土60d 的电通量影响较小。
参考文献[1] 练波 从混凝土的渗透性预测混凝土的耐久性[J] 广东建材,2002,(1):43-44[2] 袁广林 高性能混凝土中氯离子的渗透及结构的耐久性估计[J] 工业建筑,1997,(5):11-13.[3] 赵铁军,朱金铨 钢筋混凝土的氯离子腐蚀与耐久性设计[J] 施工技术,1995,(11):37-38[4] Dh ir P K,et al Predicti ng C oncrete Du rab ili ty from it s Absorp tion[J] C oncrete Durabili ty ,AC I SP 145,1994:1177-1194[收稿日期] 2011-03-16[作者简介] 王立峰(1971-),男,山西大同人,高级工程师,从事建筑工程管理工作。
8。
