Bootloader的概念和作用
Bootloader的概念和作用
（1）Bootloader的概念和作用
Bootloader是嵌入式系统的引导加载程序，它是系统上电后运行的第一段程序，其作用类似于 PC 机上的 BIOS。
在完成对系统的初始化任务之后，它会将非易失性存储器（通常是 Flash或 DOC 等）中的Linux 内核拷贝到 RAM 中去，然后跳转到内核的第一条指令处继续执行，从而启动 Linux 内核。
由此可见，bootloader 和 Linux 内核有着密不可分的联系，要想清楚的了解 Linux内核的启动过程，我们必须先得认识 bootloader的执行过程，这样才能对嵌入式系统的整个启过程有清晰的掌握。
（2）Bootloader的执行过程
不同的处理器上电或复位后执行的第一条指令地址并不相同，对于 ARM 处理器来说，该地址为 0x00000000。
对于一般的嵌入式系统，通常把 Flash 等非易失性存储器映射到这个地址处，而bootloader就位于该存储器的最前端，所以系统上电或复位后执行的第一段程序便是 bootloader。
而因为存储 bootloader的存储器不同，bootloader的执行过程也并不相同，下面将具体分析。
嵌入式系统中广泛采用的非易失性存储器通常是 Flash，而 Flash 又分为 Nor Flash 和Nand Flash 两种。
它们之间的不同在于： Nor Flash 支持芯片内执行（XIP， eXecute In Place），这样代码可以在Flash上直接执行而不必拷贝到RAM中去执行。
而Nand Flash并
不支持XIP，所以要想执行 Nand Flash 上的代码，必须先将其拷贝到 RAM中去，然后跳到 RAM 中去执行。
实际应用中的 bootloader根据所需功能的不同可以设计得很
复杂，除完成基本的初始化系统和调用 Linux 内核等基本任务外，还可以执行很多用户输入的命令，比如设置 Linux 启动参数，给Flash 分区等；也可以设计得很简单，只完成最基本的功能。
但为了能达到启动Linux 内核的目的，所有的 bootloader都必须具备以下功能[2] ：初始化 RAM处理
因为 Linux 内核一般都会在 RAM 中运行，所以在调用 Linux 内核之前 bootloader 必须设置和初始化 RAM，为调用 Linux内核做好准备。
初始化 RAM 的任务包括设置 CPU 的控制寄存器参数，以便能正常使用 RAM 以及检测RAM 大小等。
初始化串口
串口在 Linux 的启动过程中有着非常重要的作用，它是 Linux 内核和用户交互的方式之一。
Linux 在启动过程中可以将信息通过串口输出，这样便可清楚的了解 Linux 的启动过程。
虽然它并不是bootloader 必须要完成的工作，但是通过串口输出信息是调试bootloader 和Linux 内核的强有力的工具，所以一般的 bootloader 都会在执行过程中初始化一个串口做为调试端口。
检测处理器类型
Bootloader在调用 Linux内核前必须检测系统的处理器类型，并将其保存到某个常量中提供给 Linux 内核。
Linux 内核在启动过程中会根据该处理器类型调用相应的初始化程序。
设置 Linux启动参数
Bootloader在执行过程中必须设置和初始化Linux 的内核启动参数。
目前传递启动参数主要采用两种方式：即通过struct param_struct 和struct tag（标记列表，tagged list）两种结构传递。
struct param_struct 是一种比较老的参数传递方式，在2.4 版本以前的内核中使用较多。
从2.4 版本以后Linux 内核基本上采用标记列表的方式。
但为了保持和以前版本的兼容性，它仍支持struct param_struct 参数传递方式，只不过在内核启动过程中它将被转换成标记列表方式。
标记列表方式是种比较新的参数传递方式，它必须以ATAG_CORE 开始，并以ATAG_NONE 结尾。
中间可以根据需要加入其他列表。
Linux内核在启动过程中会根据该启动参数进行相应的初始化工作。
bootloader原理
bootloader原理引言：在计算机系统中，bootloader（引导加载程序）是启动计算机操作系统的第一个程序。
它的主要作用是初始化系统硬件并加载操作系统内核，使计算机能够正常启动。
本文将详细介绍bootloader的原理和工作流程。
一、bootloader的作用bootloader是计算机启动过程中的重要组成部分，其作用主要有以下几个方面：1. 初始化硬件：bootloader负责初始化计算机系统的硬件设备，包括CPU、内存、外设等。
通过与硬件交互，确保系统能够正常运行。
2. 加载操作系统内核：bootloader从硬盘或其他存储设备中读取操作系统内核的镜像文件，并将其加载到内存中。
加载完成后，将控制权交给操作系统。
3. 提供启动选项：bootloader可以提供多个启动选项，允许用户选择不同的操作系统或系统配置。
这在多系统或多配置的计算机中尤为重要。
二、bootloader的工作流程1. 加电自检：当计算机加电时，CPU会首先执行自检程序，检测硬件设备是否正常工作。
自检完成后，将转移到bootloader程序上。
2. 加载bootloader：在计算机的硬盘或其他存储设备中，有一个固定的位置存放着bootloader程序。
CPU会通过读取存储设备上的引导扇区，将bootloader加载到内存中。
3. 初始化硬件：bootloader会初始化计算机的硬件设备，包括CPU、内存、硬盘、显示器等。
这些初始化操作是为了确保系统能够正常运行，并为操作系统的加载做好准备。
4. 加载操作系统内核：bootloader会从存储设备中读取操作系统内核的镜像文件，并将其加载到内存中的指定位置。
加载完成后，bootloader将控制权交给操作系统。
5. 启动操作系统：操作系统接管控制权后，会执行自己的初始化操作，并进入正常的工作状态。
至此，计算机的启动过程完成。
三、bootloader的实现方式bootloader的实现方式因计算机架构和操作系统而异。
ARM汇编语言程序设计基础 第10章 Bootloader 设计基础
2021/7/13
7
10.1.2 Bootloader 的工作模式
对于嵌入式系统的开发人员而言， Bootloader通常包含“启动加载”和 “下载”这两种不同的工作模式。当然， 这两种工作模式的区别一般仅仅对于开 发人员才有意义，而对最终用户来说， Bootloader 的作用就是用来加载操作系 统，从而启动整个嵌入式系统。
2021/7/13
8
10.1.2 Bootloader 的工作模式
启动加载（Boot loading）模式 －－正常启动模式 下载（Downloading）模式 －－提供给开发人员或者技术支持人员使
用
2021/7/13
9
10.1.3 Bootloader 的启动流程
分为stage1和stage2两个阶段
一般依赖于 CPU 体系结构的代码，比如设 备初始化代码等，都放在stage1中，而 且通常都用汇编语言来实现，以达到短 小精悍且启动快的目的；而 stage2 则通 常用C语言来实现，这样可以实现各种复 杂的功能（比如串口、以太网接口的支 持等）
2021/7/13
10
Bootloader的第一阶段
2021/7/13
24
10.2.2 U-boot
常用命令 :Help/ ? Bdinfo setenv printenv saveenv mw md mm flin foerase[起始地址 结束地址]. cp[源地址 目标地址大小] imi[起始地址] bootm[起 始地址] tftboot[起始地址 镜像名] reset
单片机bootloader原理
单片机bootloader原理一、引言单片机是一种集成了微处理器核心、存储器和输入输出接口的微型计算机系统。
在单片机的开发过程中，bootloader（引导程序）被广泛应用，其作用是在系统上电或复位时，负责加载和启动应用程序。
本文将介绍单片机bootloader的原理和工作流程。
二、bootloader的作用bootloader是单片机系统的第一个运行的程序，其主要作用如下：1. 初始化系统的硬件资源，如时钟、中断等。
2. 加载和运行应用程序。
3. 支持固件更新，可以通过串口或其他接口加载新的应用程序。
4. 提供调试和故障排除的功能。
三、bootloader的原理bootloader的原理可以简要概括为以下几个步骤：1. 系统上电或复位后，单片机会从固定的地址开始执行代码，这个地址就是bootloader的入口地址。
2. bootloader首先会进行硬件初始化，包括时钟设置、中断向量表的初始化等。
3. 然后，bootloader会检查是否存在新的固件更新。
如果有更新，bootloader会加载新的固件到指定的存储空间。
4. 如果没有固件更新，bootloader会加载应用程序到内存中，并跳转到应用程序的入口地址开始执行。
5. 应用程序执行完毕后，bootloader可以对系统进行复位或其他操作。
四、bootloader的工作流程下面以一个简单的bootloader工作流程来说明其原理：1. 单片机上电或复位后，开始执行bootloader的代码。
2. bootloader首先进行硬件初始化，设置时钟、中断等。
3. bootloader会检查是否存在固件更新的标志。
如果有标志，则执行固件更新操作。
4. 如果没有固件更新标志，bootloader会加载应用程序到内存中，并跳转到应用程序的入口地址开始执行。
5. 应用程序执行完毕后，bootloader可以对系统进行复位或其他操作。
五、bootloader的优点bootloader具有以下几个优点：1. 灵活性高：bootloader可以根据需求加载不同的应用程序，实现系统的灵活升级和更新。
4-Bootloader共38页文档
嵌入式操作系统
Boot Loader 的 stage2 （2/2）
stage2 的代码通常用 C 语言来实现，以便于实现更复杂的功能和取得更 好的代码可读性和可移植性。
与普通 C 语言应用程序不同的是，在编译和链接 boot loader 这样的程序 时，我们不能使用 glibc 库中的任何支持函数。
Bootloader是最先被系统执行的程序
广州学院
固态存储设备的典型空间分配结构
嵌入式操作系统Hale Waihona Puke Bootloader 参数
系统内核
根文件系统
Flash
从低地址到高地址方向
广州学院
嵌入式操作系统
广州学院
嵌入式操作系统
Boot Loader的控制方式
主机和目标机之间一般通过串口建立连接，Boot Loader 软件在执行时 通常会通过串口来进行通讯，比如：输出打印信息到串口，从串口读 取用户控制字符
广州学院
嵌入式操作系统
下载模式
在下载模式下，目标机上的 Boot Loader 将通过串口连接或网络连接等通 信手段从主机下载文件，如：下载内核映像和根文件系统映像等 从主机下载的文件通常首先被 Boot Loader 保存到目标机的 RAM 中 ，然后再被 Boot Loader 写到目标机上的FLASH 类固态存储设备中 。
广州学院
嵌入式操作系统
4、 BL的主要任务与典型结构框架
大多数 Boot Loader 都分为 stage1 和 stage2 两大部分。 依赖于处理器体系结构和板级初始化的代码，通常都放在 stage1 中，用
汇编言实现 而 stage2 则通常用C语言来实现，这样可以实现更复杂的功能，而且代
bootloader是什么意思
bootloader是什么意思大家有没有想过bootloader的意思?下面是店铺给大家整理的bootloader是什么意思，供大家参阅!bootloader是什么意思Bootloader是嵌入式系统在加电后执行的第一段代码，在它完成CPU和相关硬件的初始化之后，再将操作系统映像或固化的嵌入式应用程序装在到内存中然后跳转到操作系统所在的空间，启动操作系统运行。
BootLoader是在操作系统内核运行之前运行。
可以初始化硬件设备、建立内存空间映射图，从而将系统的软硬件环境带到一个合适状态，以便为最终调用操作系统内核准备好正确的环境。
通过这段小程序，可以初始化硬件设备、建立内存空间映射图，从而将系统的软硬件环境带到一个合适状态，以便为最终调用操作系统内核准备好正确的环境。
BootLoader背景介绍Bootloader是嵌入式系统在加电后执行的第一段代码，在它完成CPU和相关硬件的初始化之后，再将操作系统映像或固化的嵌入式应用程序装在到内存中然后跳转到操作系统所在的空间，启动操作系统运行。
[1]对于嵌入式系统，Bootloader是基于特定硬件平台来实现的。
因此，几乎不可能为所有的嵌入式系统建立一个通用的Bootloader，不同的处理器架构都有不同的Bootloader。
Bootloader不但依赖于CPU的体系结构，而且依赖于嵌入式系统板级设备的配置。
对于2块不同的嵌入式板而言，即使它们使用同一种处理器，要想让运行在一块板子上的Bootloader程序也能运行在另一块板子上，一般也都需要修改Bootloader的源程序。
反过来，大部分Bootloader仍然具有很多共性，某些Bootloader也能够支持多种体系结构的嵌入式系统。
例如，U-Boot 就同时支持PowerPC、ARM、MIPS和X86等体系结构，支持的板子有上百种。
通常，它们都能够自动从存储介质上启动，都能够引导操作系统启动，并且大部分都可以支持串口和以太网接口。
[00030]Bootloader介绍

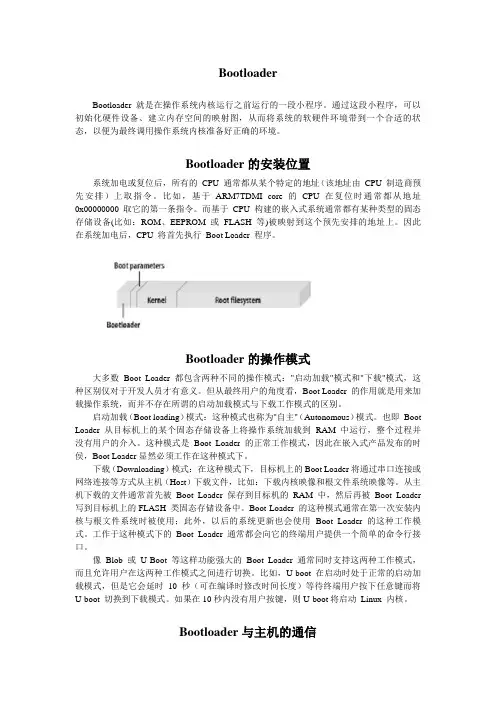

![[00030]Bootloader介绍](https://360docs-1393072327.cos.ap-beijing.myqcloud.com/5b4726d0b14e852458fb579c.webp)
BootloaderBootloader就是在操作系统内核运行之前运行的一段小程序。
通过这段小程序，可以初始化硬件设备、建立内存空间的映射图，从而将系统的软硬件环境带到一个合适的状态，以便为最终调用操作系统内核准备好正确的环境。
Bootloader的安装位置系统加电或复位后，所有的CPU 通常都从某个特定的地址（该地址由CPU 制造商预先安排）上取指令。
比如，基于ARM7TDMI core的CPU在复位时通常都从地址0x00000000 取它的第一条指令。
而基于CPU 构建的嵌入式系统通常都有某种类型的固态存储设备(比如：ROM、EEPROM 或FLASH 等)被映射到这个预先安排的地址上。
因此在系统加电后，CPU 将首先执行Boot Loader 程序。
Bootloader的操作模式大多数Boot Loader 都包含两种不同的操作模式："启动加载"模式和"下载"模式，这种区别仅对于开发人员才有意义。
但从最终用户的角度看，Boot Loader 的作用就是用来加载操作系统，而并不存在所谓的启动加载模式与下载工作模式的区别。
启动加载（Boot loading）模式：这种模式也称为"自主"（Autonomous）模式。
也即Boot Loader 从目标机上的某个固态存储设备上将操作系统加载到RAM 中运行，整个过程并没有用户的介入。
这种模式是Boot Loader 的正常工作模式，因此在嵌入式产品发布的时侯，Boot Loader显然必须工作在这种模式下。
下载（Downloading）模式：在这种模式下，目标机上的Boot Loader将通过串口连接或网络连接等方式从主机（Host）下载文件，比如：下载内核映像和根文件系统映像等。
从主机下载的文件通常首先被Boot Loader 保存到目标机的RAM 中，然后再被Boot Loader 写到目标机上的FLASH 类固态存储设备中。
bootloader概念和功能
bootloader概念和功能
引导加载程序（bootloader）是一段位于计算机系统上电时运行的固件，其目的是加载操作系统（OS）内核或其他引导程序。
它又被称为引导程序或引导管理器。
引导加载程序的主要功能包括：
1. 启动硬件初始化：引导加载程序会对计算机硬件进行初始化和配置，以便后续的操作系统和应用程序能够正确地运行。
2. 加载操作系统：引导加载程序会从存储设备（如硬盘、固态硬盘或网络）中读取操作系统的内核文件，并将其加载到计算机内存中。
3. 校验和验证：引导加载程序会对加载的操作系统内核文件进行校验，以确保文件的完整性和正确性。
这通常涉及到校验和、数字签名或哈希函数等技术。
4. 多重引导：引导加载程序通常可支持多个操作系统的引导，用户可以根据需要选择要启动的操作系统。
这在多系统或多操作系统共存的情况下非常重要。
5. 错误处理和故障恢复：引导加载程序还可以检测和处理系统启动过程中的错误和故障。
它能够提供一些故障恢复的选项，例如回滚操作系统更新、修复损坏的系统文件等。
总的来说，引导加载程序是计算机启动过程中重要的一环，它负责将计算机从电源关闭状态转换为正常工作状态，并加载操作系统以供用户使用。
它具有管理和控制系统启动过程的功能，确保系统的正确和稳定运行。
bootloader锁原理
bootloader锁原理引言：在手机领域，bootloader是指引导程序，它位于操作系统和硬件之间，负责启动操作系统。
然而，为了保护设备安全，许多手机厂商会对bootloader进行锁定，限制用户对系统的修改和定制。
本文将探讨bootloader锁原理及其作用。
一、什么是bootloader锁？bootloader锁是指手机厂商在设备上设置的一道保护机制，目的是限制用户对系统进行修改和定制。
通常，当设备的bootloader被锁定后，用户将无法通过非官方渠道刷入自定义固件或操作系统。
二、bootloader锁的作用是什么？1. 提高设备安全性：锁定bootloader可以防止未经授权的访问和修改，从而保护设备免受恶意软件和攻击的侵害。
2. 保护用户数据：锁定bootloader可以防止未经授权的数据访问和修改，保护用户个人隐私和重要数据的安全。
3. 维持系统稳定性：锁定bootloader可以防止用户刷入不稳定的固件或操作系统，避免系统崩溃和性能下降。
三、bootloader锁的原理是什么？1. 加密验证：手机厂商通过在bootloader中嵌入加密验证机制，确保只有经过授权的固件才能被加载和执行。
当设备启动时，bootloader会验证固件的签名，如果签名不匹配，则拒绝加载。
2. 锁定分区：bootloader还可以通过锁定设备的特定分区来实现锁定功能。
这些分区包括系统分区、引导分区和恢复分区等，当这些分区被锁定后，用户将无法对其进行修改和刷入自定义固件。
3. 官方授权：某些手机厂商允许用户通过官方渠道来解锁bootloader，这通常需要用户提供设备的唯一标识码，并且需要在厂商的网站上进行申请和授权。
一旦获得授权，用户就可以解锁bootloader，并进行自定义操作。
四、bootloader锁的影响：1. 无法刷入第三方固件：当bootloader被锁定后，用户将无法通过非官方渠道刷入第三方固件，限制了用户对系统的个性化定制。
bootloader通俗解释
bootloader通俗解释【实用版】目录1.Bootloader 的通俗解释2.Bootloader 的功能和作用3.Bootloader 的种类和应用正文一、Bootloader 的通俗解释Bootloader，中文俗称“引导程序”，是计算机系统启动时运行的第一个程序。
它可以理解为一个“中介”，负责在操作系统启动前，协调硬件与软件之间的沟通，将操作系统从存储设备加载到内存中，并最终将控制权交给操作系统。
二、Bootloader 的功能和作用1.硬件初始化：Bootloader 负责对计算机硬件进行初始化，包括内存、外设、总线等，为操作系统运行做好准备。
2.加载操作系统：Bootloader 将操作系统从存储设备（如硬盘、U 盘等）中读取到内存中，为操作系统的启动提供支持。
3.设置启动参数：Bootloader 可以根据用户需求，设置不同的启动参数，例如选择不同的操作系统、进入 BIOS 设置等。
4.诊断和自检：Bootloader 可以对计算机硬件进行自检，诊断硬件是否存在问题，并在启动时显示相关信息，方便用户了解系统状态。
三、Bootloader 的种类和应用1.BIOS：BIOS（Basic Input/Output System，基本输入输出系统）是一种最基本的 Bootloader，主要应用于早期的计算机系统。
它主要负责硬件的初始化和操作系统的加载。
2.UEFI：UEFI（Unified Extensible Firmware Interface，统一可扩展固件接口）是一种更先进的 Bootloader，主要应用于现代计算机系统。
相较于 BIOS，UEFI 具有更好的兼容性和可扩展性，可以支持更多的硬件设备和操作系统。
3.GRUB：GRUB（GNU GRand Unified Bootloader，GNU 统一引导加载程序）是一种开源的 Bootloader，广泛应用于 Linux 系统。
嵌入式系统Bootloader学习笔记
在嵌入式系统学习过程中涉及到了在嵌入式系统学习过程中涉及到了Bootloader，下面讲述了Bootloader的基本作用，在后续的文章中我将对如何编写自己的Bootloader进行介绍。
1. Bootloader的基本概念：简单地说，bootloader就是在操作系统内核运行前运行地一段小程序。
通过这段小程序，可以对硬件设备，如CPU、SDRAM、Flash、串口等进行初始化，也可以下载文件到系统板、对Flash进行擦除和编程，真正起到引导和加载内核镜像的作用，但是随着嵌入式系统的发展，bootloader已经逐渐在基本功能的基础上，进行了扩展，bootloader可以更多地增加对具体系统的板级支持，即增加一些硬件模块功能上的使用支持，以方便开发人员进行开发和调试。
从这个层面上看，功能扩展后bootloader可以虚拟地看成是一个微小的系统级的代码包。
bootloader是依赖于硬件而实现的，特别是在嵌入式系统中。
不同的体系结构需求的bootloader是不同的；除了体系结构，bootloader还依赖于具体的嵌入式板级设备的配置。
也就是说，对于两块不同的嵌入式板而言，即使它们基于相同的CPU构建，运行在其中一块电路板上的bootloader，未必能够运行在另一块电路开发板上。
BootLoader为系统复位或上电后首先运行的代码，一般应写在起始物理地址0x0开始。
Bootloader的启动过程可以是单阶段的，也可以是多阶段的。
通常多阶段的bootloader能提供更为复杂的功能，以及更好的可移植性。
从固态存储设备上启动的bootloader大多数是二阶段的启动过程，也即启动过程可以分为stage 1和stage 2两部分。
2. ARM Bootloader的一般作用对于一个ARM系统来说，本质上，bootloader作为引导与加载内核镜像的“工具”，在实现上，必须提供以下几个功能，更确切地说，必须做到以下几点：（1）初始化RAM（必需）：bootloader必须能够初始化RAM，因为将来系统要通过它保存一些Volatile数据，但具体地实现要依赖与具体的CPU以及硬件系统。
