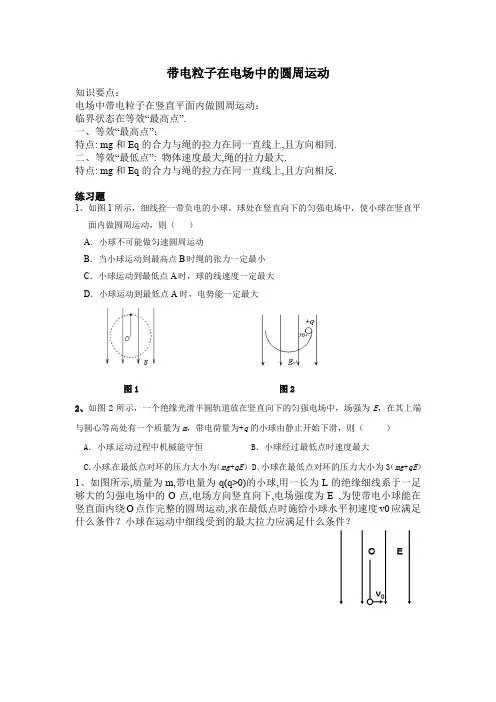

带电粒子在电场中的圆周运动
带电粒子在电场中的圆周运动
知识要点：
电场中带电粒子在竖直平面内做圆周运动：
临界状态在等效“最高点”.
一、等效“最高点”：
特点: mg和Eq的合力与绳的拉力在同一直线上,且方向相同.
二、等效“最低点”: 物体速度最大,绳的拉力最大.
特点: mg和Eq的合力与绳的拉力在同一直线上,且方向相反.
练习题
1、如图1所示，细线拴一带负电的小球，球处在竖直向下的匀强电场中，使小球在竖直平
面内做圆周运动，则（）
A．小球不可能做匀速圆周运动
B．当小球运动到最高点B时绳的张力一定最小
C．小球运动到最低点A时，球的线速度一定最大
D．小球运动到最低点A时，电势能一定最大
图1 图2
2、如图2所示，一个绝缘光滑半圆轨道放在竖直向下的匀强电场中，场强为E，在其上端与圆心等高处有一个质量为m，带电荷量为+q的小球由静止开始下滑，则（）
A．小球运动过程中机械能守恒 B．小球经过最低点时速度最大
C．小球在最低点对环的压力大小为（mg+qE） D．小球在最低点对环的压力大小为3（mg+qE）1、如图所示,质量为m,带电量为q(q>0)的小球,用一长为L的绝缘细线系于一足够大的匀强电场中的O点,电场方向竖直向下,电场强度为E ,为使带电小球能在竖直面内绕O点作完整的圆周运动,求在最低点时施给小球水平初速度v0应满足什么条件？小球在运动中细线受到的最大拉力应满足什么条件？
2、(变式1)若上题中的匀强电场方向是竖直向上,其他条件不变,使小球做完整圆周运动,求在最低点时施给小球水平初速度v0应满足什么条件？小球在运动中细线受到的最大拉力应满足什么条件？
提示：考虑三种情况要完成圆周运动的临界点：（1）、若Eq=mg (2)若Eq>mg (3)若Eq<mg
3、在方向水平向左的匀强电场中,一根长为L的不可伸长的不导电细线的一端连着一质量为m的带电小球,另一端固定于O点,把小球拉起直至细线与场强平行的A点,然后无初速度释放,已知小球下摆到最低点的另一侧的B点,线与竖直方向的最大夹角为α(如图示).求:①判断小球带正电还是负电②小球经过最低点时细线拉力。
E。
带电粒子在电场中的圆周运动
带电粒子在电场中的圆周运动知识要点：电场中带电粒子在竖直平面内做圆周运动：临界状态在等效“最高点”.一、等效“最高点”：特点: mg和Eq的合力与绳的拉力在同一直线上,且方向相同.二、等效“最低点”: 物体速度最大,绳的拉力最大.特点: mg和Eq的合力与绳的拉力在同一直线上,且方向相反.练习题1、如图1所示，细线拴一带负电的小球，球处在竖直向下的匀强电场中，使小球在竖直平面内做圆周运动，则（）A．小球不可能做匀速圆周运动B．当小球运动到最高点B时绳的张力一定最小C．小球运动到最低点A时，球的线速度一定最大D．小球运动到最低点A时，电势能一定最大图1 图22、如图2所示，一个绝缘光滑半圆轨道放在竖直向下的匀强电场中，场强为E，在其上端与圆心等高处有一个质量为m，带电荷量为+q的小球由静止开始下滑，则（）A．小球运动过程中机械能守恒 B．小球经过最低点时速度最大C．小球在最低点对环的压力大小为（mg+qE） D．小球在最低点对环的压力大小为3（mg+qE）1、如图所示,质量为m,带电量为q(q>0)的小球,用一长为L的绝缘细线系于一足够大的匀强电场中的O点,电场方向竖直向下,电场强度为E ,为使带电小球能在竖直面内绕O点作完整的圆周运动,求在最低点时施给小球水平初速度v0应满足什么条件？小球在运动中细线受到的最大拉力应满足什么条件？2、(变式1)若上题中的匀强电场方向是竖直向上,其他条件不变,使小球做完整圆周运动,求在最低点时施给小球水平初速度v0应满足什么条件？小球在运动中细线受到的最大拉力应满足什么条件？提示：考虑三种情况要完成圆周运动的临界点：（1）、若Eq=mg (2)若Eq>mg (3)若Eq<mg3、在方向水平向左的匀强电场中,一根长为L的不可伸长的不导电细线的一端连着一质量为m的带电小球,另一端固定于O点,把小球拉起直至细线与场强平行的A点,然后无初速度释放,已知小球下摆到最低点的另一侧的B点,线与竖直方向的最大夹角为α(如图示).求:①判断小球带正电还是负电②小球经过最低点时细线拉力。
带电粒子在电场中的圆周运动
圆周运动的周期和频率
周期
$T = frac{2pi r}{v}$，其中$r$为带电粒子做圆周运动的半径，$v$为带电粒子的线 速度。
频率
$f = frac{1}{T} = frac{v}{2pi r}$。
圆周运动的向心加速度
• 向心加速度的大小：$a_{n} = \frac{v^{2}}{r}$，方向始终 指向圆心。
带电粒子在电场中的圆 周运动
目录
• 引言 • 带电粒子在电场中的受力分析 • 带电粒子在电场中的圆周运动 • 带电粒子在电场中的运动轨迹 • 带电粒子在电场中的能量转化 • 带电粒子在电场中的圆周运动实验研究
引言
01
主题介绍
带电粒子在电场中的圆周运动是物理学中的 一个重要概念，主要涉及到电场力对带电粒 子的作用以及带电粒子在电场中的运动轨迹 。
这些应用领域都需要深入理解带电粒子在电场中的行为，以及如何通过控制电场来影响带电粒子的运动 轨迹和行为。
带电粒子在电场中的
02
受力分析
电场力
电场力定义
带电粒子在电场中受到的力称为 电场力，其大小和方向与电场强 度和粒子的电荷量有关。
电场力公式
电场力的大小为$F = qE$，其中 $q$为带电粒子的电荷量，$E$为 电场强度。
带电粒子在电场中的
04
运动轨迹
运动轨迹的描述
描述带电粒子在电场中的运动轨迹需要确定粒子 的初始位置、速度和方向。
运动轨迹可以通过数学公式进行描述，如牛顿第 二定律和库仑定律等。
描述运动轨迹时需要考虑粒子的质量、电荷量和 加速度等物理量。
运动轨迹的形状和变化
带电粒子在电场中的运动轨迹可以是直线、圆、椭圆或更复杂的曲线，取决于粒子 的初始条件和电场分布。
高三物理 带电粒子在电场中的“曲线运动”(二)
带电粒子在电场中的“曲线运动”（二）—’08备考综合热身辅导系列山东平原一中 魏德田 253100除前文所议带电粒子的“抛物线运动”而外，带电粒子在电场中还有“圆周运动”、“摆动”、“双曲线或其他曲线”运动形式。
本文拟从这几个方面继续探讨。
一、 破解依据此节与前文相同，为便于讨论和对照，以原样、小字粘贴于下面：欲破解此类问题，大致归纳为以下几条依据:㈠若合力F （或合加速度a ，下同）与初速度v 0“不相共线”，则粒子的轨迹为曲线，且向合力一侧弯曲；若“二者”成“锐角”，则为“加速”，为“钝角“则“减速”。
恒成“直角”则“匀速”。
㈡求解匀变速曲线运动的位移（路程）、速度（率）、加速度（率）等等，亦需要综合运用牛顿定律、运动学公式，更重要的要把握运动合成与分解、平抛、圆周运动等概念和规律。
㈢若“加速”（或减速），则合外力有正（或负）的冲量；由动量定理知“动量增加”（或减少）；速度不变，动量亦然。
㈣若“加速”（或减速），则合外力做功为“正”（或负）；由动能定理知“动能增加”（或减少）；速度不变，则动能亦然。
㈤重力、电场力做功为“正”（或负），必然等于重力势能、电势能的“减少”（或增加）；而其他力做功则不一定如此。
无论何力做功，包括机械能、电势能等在内的总能量是守恒的。
除开涉及“电场力做功”的第㈤条而外，皆已于力学中经常应用。
以下三条当属于“静电场”一章的基本内容。
㈥场强、电势、电势差： ⑴.,,2d U E r kQ E q F E=== ⑵.,r kQ q W A A ==∞ϕϕ⑶B A AB U ϕϕ-=㈦电场力及其功：⑴d qU qE F ==, 2r kQ q F ⋅=⑵,qU qEd Fd W === )11(B A AB AB r r kQ q qU W -⋅==㈧电势能及其变化，则用⋅==A A A r kq q q ϕε及.AB AB W =∆ε 由此可见，它与相应的直线运动的破解，“仿宋”体文字即表示两者有许多相同之处。

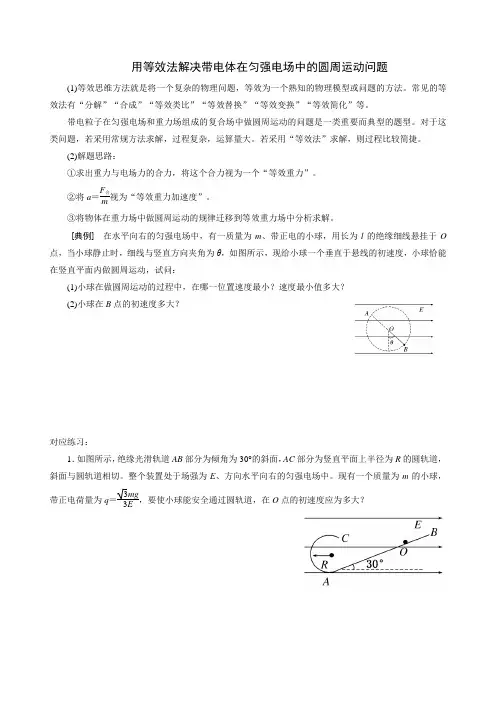

用等效法解决带电体在匀强电场中的圆周运动问题
用等效法解决带电体在匀强电场中的圆周运动问题(1)等效思维方法就是将一个复杂的物理问题，等效为一个熟知的物理模型或问题的方法。
常见的等效法有“分解”“合成”“等效类比”“等效替换”“等效变换”“等效简化”等。
带电粒子在匀强电场和重力场组成的复合场中做圆周运动的问题是一类重要而典型的题型。
对于这类问题，若采用常规方法求解，过程复杂，运算量大。
若采用“等效法”求解，则过程比较简捷。
(2)解题思路：①求出重力与电场力的合力，将这个合力视为一个“等效重力”。
②将a ＝F 合m视为“等效重力加速度”。
③将物体在重力场中做圆周运动的规律迁移到等效重力场中分析求解。
[典例] 在水平向右的匀强电场中，有一质量为m 、带正电的小球，用长为l 的绝缘细线悬挂于O 点，当小球静止时，细线与竖直方向夹角为θ，如图所示，现给小球一个垂直于悬线的初速度，小球恰能在竖直平面内做圆周运动，试问：(1)小球在做圆周运动的过程中，在哪一位置速度最小？速度最小值多大？(2)小球在B 点的初速度多大？对应练习：1．如图所示，绝缘光滑轨道AB 部分为倾角为30°的斜面，AC 部分为竖直平面上半径为R 的圆轨道，斜面与圆轨道相切。
整个装置处于场强为E 、方向水平向右的匀强电场中。
现有一个质量为m 的小球，带正电荷量为q ＝3mg 3E，要使小球能安全通过圆轨道，在O 点的初速度应为多大？2．(2012·合肥质检)如图所示，在竖直平面内固定的圆形绝缘轨道的圆心为O、半径为r、内壁光滑，A、B两点分别是圆轨道的最低点和最高点。
该区间存在方向水平向右的匀强电场，一质量为m、带负电的小球在轨道内侧做完整的圆周运动(电荷量不变)，经过C点时速度最大，O、C连线与竖直方向的夹角θ＝60°，重力加速度为g。
(1)求小球所受到的电场力的大小；(2)求小球在A点速度v0多大时，小球经过B点时对圆轨道的压力最小？3.如图所示的装置是在竖直平面内放置的光滑绝缘轨道，处于水平向右的匀强电场中，带负电荷的小球从高h的A处由静止开始下滑，沿轨道ABC运动并进入圆环内做圆周运动。
微型专题03 带电粒子在电场中的运动(四种题型)(课件)(共33张PPT)
面方向的偏转距离Δy；
(2)分析物理量的数量级，是解决物理问题的常用方法.在解决(1)问时忽略了电子所
受重力，请利用下列数据分析说明其原因.已知U＝2.0×102 V，d＝4.0×10－2 m，m
＝9.1×10－31 kg，e＝1.6×10－19 C，g＝10 m/s2.
新教材 新高考
1
解析（1）根据动能定理，有 eU0＝ mv02，
里的最高点不一定是几何最高点，而应是物理最高点.几何最高点是图形
中所画圆的最上端，是符合人眼视觉习惯的最高点.而物理最高点是物体
在圆周运动过程中速度最小(称为临界速度)的点.
新教材 新高考
例4.如图所示，半径为r的绝缘光滑圆环固定在竖直平面内，环上套有一质量为m、带
电荷量为＋q的珠子，现在圆环平面内加一个匀强电场，使珠子由最高点A从静止开始
仍沿水平方向并恰好从B板边缘水平飞出(g取10 m/s2,sin 37°=0.6,cos
37°=0.8)。求:
(1)液滴的质量;
(2)液滴飞出时的速度。
新教材 新高考
答案:(1)8×10-8 kg
7
(2) 2 m/s
解析:(1)根据题意画出带电液滴的受力图如图所示,可得
qEcos α=mg
E=
暗示以外，一般都不考虑重力。（但并不能忽略质量）
2.带电微粒：如带电小球、液滴、尘埃等。除非有说
明或明确的暗示以外，一般都考虑重力。
注意：某些带电体是否考虑重力，要根据题目暗示或运动状态来判定
新教材 新高考
带电粒子在匀强电场中运动状态：
静止
平衡（F合=0）
匀速直线运动
匀变速运动
（F合≠0）
匀变速直线运动—加速、减速
带电粒子在匀强电场中的运动
带电粒子的加速与减速
带电粒子在电场中会受到电场力的作用，根据电场的方向和粒子的电荷性质，粒子 会加速或减速。
加速器是利用电场对带电粒子的加速作用，使粒子获得高能量。加速器在科学研究、 工业应用和医疗等领域有广泛应用。
减速器是利用电场对带电粒子的减速作用，使高速运动的粒子逐渐减速。减速器在 粒子束技术、电子显微镜等领域有重要应用。
粒子的偏转角与速度的关系
总结词
粒子的偏转角与速度的关系是指带电粒子在 匀强电场中的运动轨迹与粒子速度之间的关 系。
详细描述
当带电粒子以不同速度进入匀强电场时，其 运动轨迹的偏转角会发生变化。通过分析粒 子的受力情况和运动轨迹，可以得出粒子的 偏转角与速度之间的关系。这种关系对于理 解带电粒子在电场中的运动规律和实验设计
总结词
带电粒子在垂直于初速度方向的恒定电场力作用下，将做偏转运动。
详细描述
带电粒子在匀强电场中受到的电场力恒定，根据牛顿第二定律，粒子的加速度也恒定。当电场力方向与初速度方 向垂直时，粒子将在垂直于初速度的方向上做类平抛运动，即偏转运动。
03 带电粒子在匀强电场中的 能量分析
电场力做功与能量转化
电场力做功
带电粒子在电场中运动时，电场力对 粒子做功，将电能转化为粒子的动能 或势能。
能量转化方向
电场力做正功时，粒子的动能增加； 电场力做负功时，粒子的动能减少。
电势能与动能的关系
电势能与动能相互转化
带电粒子在匀强电场中运动时，电势能和动能之间相互转化，总能量保持不变。
能量守恒
带电粒子在电场中运动时，总能量守恒，即粒子的动能和电势能之和保持不变。
能量守恒与转化
能量守恒定律
在任何封闭的系统中，能量既不会创生也不会消灭，只会从一种形式转化为另一种形式，或从一个物 体转移到另一个物体。
带电体在电场中的圆周运动
带电体在电场中的圆周运动
当一个带电体置于电场中时，它会受到电场力的作用。
如果电场力的方向与带电体的速度方向垂直，并且大小恒定，带电体将会沿着一个圆形路径运动，称为带电体的圆周运动。
带电体在圆周运动中的加速度由经典力学中的向心力给出，即：
F = m * a_c
其中，F是带电体所受的电场力，m是带电体的质量，a_c是带电体的向心加速度。
电场力可以用带电体的电荷q来表示为：
F = q * E
其中，E是电场的强度。
将上述两个公式结合起来，我们可以得到带电体在圆周运动中的向心加速度：
a_c = (q * E) / m
带电体在圆周运动中的速度和半径之间还有一个关系，即：
v = ω * r
其中，v是带电体的速度，ω是带电体的角速度，r是带电体的半径。
将向心加速度和速度之间的关系带入上述公式，可以得到带电体在圆周运动中的半径与其他物理量之间的关系：
r = (m * v) / (q * B)
其中，B是电场作用下带电体所受的磁场的大小。
总之，当带电体受到电场力的作用时，如果电场力的方向与带电体的速度方向垂直，并且大小恒定，带电体将会沿着一个圆形路径运动，其运动的半径与带电体的质量、电荷、速度以及电场和磁场的强度有关。
高考物理总复习--带电粒子在电场中的运动及解析
高考物理总复习--带电粒子在电场中的运动及解析一、高考物理精讲专题带电粒子在电场中的运动1．如图，半径为a 的内圆A 是电子发射器，其金属圆周表圆各处可沿纸面内的任意方向发射速率为v 的电子；外圆C 为与A 同心的金属网，半径为3a ．不考虑静电感应及电子的重力和电子间的相互作用，已知电子质量为m ，电量为e ．(1)为使从C 射出的电子速率达到3v ，C 、A 间应加多大的电压U ； (2)C 、A 间不加电压，而加垂直于纸面向里的匀强磁场．①若沿A 径向射出的电子恰好不从C 射出，求该电子第一次回到A 时，在磁场中运动的时间t ；②为使所有电子都不从C 射出，所加磁场磁感应强度B 应多大．【答案】（1）24mv e （2）①43a π ②(31)B ae ≥- 【解析】 【详解】（1）对电子经C 、A 间的电场加速时，由动能定理得()2211322eU m v mv =- 得24mv U e=（2）电子在C 、A 间磁场中运动轨迹与金属网相切．轨迹如图所示．设此轨迹圆的半径为r ，则)2223a rr a -=+又2rT vπ=得tan 3arθ== 故θ=60°所以电子在磁场中运动的时间2-22t T πθπ= 得439at vπ=（3）若沿切线方向射出的电子轨迹恰好与金属网C 相切．则所有电子都不从C 射出，轨迹如图所示：23r a a '=-又2v evB m r ='得3-1B ae =（）所以3-1B ae≥（）2．如图，质量分别为m A =1kg 、m B =2kg 的A 、B 两滑块放在水平面上，处于场强大小E=3×105N/C 、方向水平向右的匀强电场中，A 不带电，B 带正电、电荷量q=2×10－5C ．零时刻，A 、B 用绷直的细绳连接(细绳形变不计)着，从静止同时开始运动，2s 末细绳断开．已知A 、B 与水平面间的动摩擦因数均为μ=0.1，重力加速度大小g=10m/s 2．求：(1)前2s 内，A 的位移大小； (2)6s 末，电场力的瞬时功率． 【答案】(1) 2m (2) 60W 【解析】 【分析】 【详解】（1）B 所受电场力为F=Eq=6N ；绳断之前，对系统由牛顿第二定律：F-μ(m A +m B )g=(m A +m B )a 1 可得系统的加速度a 1=1m/s 2；由运动规律：x=12a 1t 12 解得A 在2s 内的位移为x=2m ；（2）设绳断瞬间，AB 的速度大小为v 1，t 2=6s 时刻，B 的速度大小为v 2，则v 1=a 1t 1=2m/s ；绳断后，对B 由牛顿第二定律：F-μm B g=m B a 2 解得a 2=2m/s 2；由运动规律可知：v 2=v 1+a 2(t 2-t 1) 解得v 2=10m/s电场力的功率P=Fv ，解得P=60W3．如图所示，在直角坐标系x0y 平面的一、四个象限内各有一个边长为L 的正方向区域，二三像限区域内各有一个高L ，宽2L 的匀强磁场，其中在第二象限内有垂直坐标平面向外的匀强磁场，第一、三、四象限内有垂直坐标平面向内的匀强磁场，各磁场的磁感应强度大小均相等，第一象限的x<L ，L<y<2L 的区域内，有沿y 轴正方向的匀强电场．现有一质量为四电荷量为q 的带负电粒子从坐标(L ，3L/2)处以初速度0v 沿x 轴负方向射入电场，射出电场时通过坐标(0，L)点，不计粒子重力．(1)求电场强度大小E ；(2)为使粒子进入磁场后途经坐标原点0到达坐标(-L ，0)点，求匀强磁场的磁感应强度大小B ；(3)求第(2)问中粒子从进入磁场到坐标(-L ，0)点所用的时间．【答案】（1）2mv E qL =（2）04nmv B qL =n=1、2、3......（3）02L t v π=【解析】本题考查带电粒子在组合场中的运动，需画出粒子在磁场中的可能轨迹再结合物理公式求解．(1)带电粒子在电场中做类平抛运动有： 0L v t =，2122L at =，qE ma =联立解得：2mv EqL=(2)粒子进入磁场时，速度方向与y 轴负方向夹角的正切值tan xyvvθ==l速度大小02sinvv vθ==设x为每次偏转圆弧对应的弦长，根据运动的对称性，粒子能到达(一L，0 )点，应满足L=2nx，其中n=1、2、3......粒子轨迹如图甲所示，偏转圆弧对应的圆心角为2π；当满足L=(2n+1)x时，粒子轨迹如图乙所示．若轨迹如图甲设圆弧的半径为R，圆弧对应的圆心角为2π.则有2R，此时满足L=2nx联立可得：22Rn=由牛顿第二定律，洛伦兹力提供向心力，则有：2vqvB mR=得：04nmvBqL=，n=1、2、3....轨迹如图乙设圆弧的半径为R，圆弧对应的圆心角为2π.则有222x R，此时满足()221L n x=+联立可得：()2212Rn=+由牛顿第二定律，洛伦兹力提供向心力，则有：222vqvB mR=得：()2221n mvBqL+=，n=1、2、3....所以为使粒子进入磁场后途经坐标原点0到达坐标(-L，0)点，求匀强磁场的磁感应强度大小04nmv B qL =，n=1、2、3....或()02221n mv B qL+=，n=1、2、3.... (3) 若轨迹如图甲，粒子从进人磁场到从坐标(一L ，0)点射出磁场过程中，圆心角的总和θ=2n×2π×2=2nπ，则02222n n m L t T qB v ππππ=⨯==若轨迹如图乙，粒子从进人磁场到从坐标(一L ，0)点射出磁场过程中，圆心角的总和θ=(2n+1)×2π=(4n+2)π，则2220(42)(42)2n n m Lt T qB v ππππ++=⨯== 粒子从进入磁场到坐标(-L ，0)点所用的时间为02222n n m Lt T qB v ππππ=⨯==或2220(42)(42)2n n m Lt T qB v ππππ++=⨯==4．空间中存在方向垂直于纸面向里的匀强磁场，磁感应强度为B ，一带电量为+q 、质量为m 的粒子，在P 点以某一初速开始运动，初速方向在图中纸面内如图中P 点箭头所示．该粒子运动到图中Q 点时速度方向与P 点时速度方向垂直，如图中Q 点箭头所示．已知P 、Q 间的距离为L ．若保持粒子在P 点时的速度不变，而将匀强磁场换成匀强电场，电场方向与纸面平行且与粒子在P 点时速度方向垂直，在此电场作用下粒子也由P 点运动到Q 点．不计重力．求：（1）电场强度的大小．（2）两种情况中粒子由P 运动到Q 点所经历的时间之比．【答案】22B qLE m=；2B E t t π= 【解析】 【分析】 【详解】（1）粒子在磁场中做匀速圆周运动，以v 0表示粒子在P 点的初速度，R 表示圆周的半径，则有20v qv B m R= 由于粒子在Q 点的速度垂直它在p 点时的速度，可知粒子由P 点到Q 点的轨迹为14圆周，故有2R =以E 表示电场强度的大小，a 表示粒子在电场中加速度的大小，t E 表示粒子在电场中由p 点运动到Q 点经过的时间，则有qE ma = 水平方向上：212E R at =竖直方向上：0E R v t =由以上各式，得 22B qL E m= 且E mt qB = （2）因粒子在磁场中由P 点运动到Q 点的轨迹为14圆周，即142B t T m qB π==所以2B E t t π=5．如图，PQ 分界线的右侧空间有一垂直纸面向里、磁感应强度为B 的匀强磁场。
5.18带电粒子在匀强电场中的圆周运动
第一章 带电粒子在复合场中的圆周运动【教学目标】1．圆周运动受力分析，向心力的提供 2、复合场中用动能定理应用（电场水平、竖直）3.等效最低点的寻找，等效重力G ’ ，等效加速度g ’（重点、难点）一、【基础感知】知识点一：重力场中，和斜面上的的圆周运动1、标出小球静止位置 标出小球静止时位置2、运动时， 力在做功 运动时， 力在做功3、标出v 最大和v 最小点位置标出v 最大和v 最小点位置4、用动能定理表达速度 用动能定理表达速度关系 关系5、速度最大位置特点向心力 ，拉力 ，图2等效重力加速度 g ’=知识点二：复合场中带电体的（竖直）圆周运动复合场=重力场+电场=恒力，为等效重力在等效重力作用下，垂直于绳给带正电小球一个初速度v ，1、当mg=Eq 做 运动2、当mg>Eq 做 运动 F 合= g ’= 等效最低点在3、当mg<Eq 做 运动 F 合= g ’= 等效最低点在4、要做完整的圆周运动看圆周的最小速度v=5、特点：合方向上位移最大，动能变化最大即找到等效最低点，和等效最高点。
运动关于等效最低点对称（月）例1、如图所示，在水平方向的匀强电场中的O 点，用长为l 的轻、软绝 缘细线悬挂一质量为m 的带电小球，当小球位于B 点时处于静止状态，此时细线与竖直方向（即OA 方向）成θ角．现将小球拉至细线与竖直方向成2θ角的C 点，由静止将小球释放．若重力加速度为g ，则对于此后小球的受力和运动情况，下列判断中正确的是（ ）A ．小球所受电场力的大小为mg tan θB ．小球到B 点的速度最大C ．小球可能能够到达A 点，且到A 点时的速度不为零D ．小球运动到A 点时所受绳的拉力最大(晶）例2、如图所示，在竖直平面内有一质量m 电荷量q 的带正电的小球，用一根长L 且不可伸长的绝缘轻细线系在一方向水平向右、分布的区域足够大的匀强电场中的O 点．已知A 、O 、C 三点等高，若将带电小球从A 点无初速度释放，场强为E ，电场力等于重力。
带电粒子在电场中的平衡问题
•1、带电粒子在电场中的平衡问题：带电粒子在电场中处于静止或匀速直线运动状态时，则粒子在电场中处于平衡状态。
假设匀强电场的两极板间的电压为U，板间的距离为d，则：mg=qE=，有q=。
2、带电粒子在电场中的加速问题：带电粒子在电场中加速，若不计粒子的重力，则电场力对带电粒子做功等于带电粒子动能的增量。
3、带电粒子在电场中的偏转问题：带电粒子以垂直匀强电场的场强方向进入电场后，做类平抛运动。
垂直于场强方向做匀速直线运动：V x=V0，L=V0t；平行于场强方向做初速为零的匀加速直线运动：，，，偏转角：。
4、粒子在交变电场中的往复运动当电场强度发生变化时，由于带电粒子在电场中的受力将发生变化，从而使粒子的运动状态发生相应的变化，粒子表现出来的运动形式可能是单向变速直线运动，也可能是变速往复运动。
带电粒子是做单向变速直线运动，还是做变速往复运动主要由粒子的初始状态与电场的变化规律（受力特点）的形式有关。
①若粒子（不计重力）的初速度为零，静止在两极板间，再在两极板间加上甲图的电压，粒子做单向变速直线运动；若加上乙图的电压，粒子则做往复变速运动。
②若粒子以初速度为v0从B板射入两极板之间，并且电场力能在半个周期内使之速度减小到零，则甲图的电压能使粒子做单向变速直线运动；则乙图的电压也不能粒子做往复运动。
所以这类问题要结合粒子的初始状态、电压变化的特点及规律、再运用牛顿第二定律和运动学知识综合分析。
注：是否考虑带电粒子的重力要根据具体情况而定，一般说来：①基本粒子：如电子、质子、α粒子、离子等除有说明或有明确的暗示以外，一般都不考虑重力（但并不忽略质量）；②带电颗粒：如液滴、油滴、尘埃、小球等，除有说明或有明确的暗示以外，一般都不能忽略重力。
••电场中无约束情况下的匀速圆周运动:•1．物体做匀速圆周运动的条件从力与运动的关系来看，物体要做匀速圆周运动，所受合外力必须始终垂直于物体运动的方向，而且大小要恒等于物体所需的向心力。
