伺服电机工作原理及和步进电机的区别
伺服电机与步进电机的工作原理和六大区别
伺服电机与步进电机的工作原理和六大区别一、伺服电机的工作原理伺服电机是一种能够实现精确控制的电机，其工作原理主要通过反馈系统和控制算法来实现。
伺服电机内置编码器或传感器，可以实时监测电机的转速和位置，并将这些信息反馈给控制器。
控制器根据反馈信号调整电机的输出，使得电机能够按照设定的路径和速度运动。
这样，伺服电机可以在不同负载和速度条件下实现精确的位置控制。
二、步进电机的工作原理步进电机是一种数字控制电机，其工作原理是通过逐步地施加脉冲信号来驱动电机旋转。
每个脉冲信号会使步进电机按照固定的步距旋转一定角度。
步进电机不需要反馈系统，通过控制脉冲信号的频率和顺序，可以准确控制步进电机的转角和速度。
三、伺服电机与步进电机的区别1. 工作原理•伺服电机：通过反馈系统和控制算法实现精确位置控制。
•步进电机：通过逐步施加脉冲信号来驱动电机旋转。
2. 控制精度•伺服电机：具有更精确的位置控制能力，适合需要高精度控制的应用。
•步进电机：控制精度一般，适合一些简单的定位控制。
3. 反馈系统•伺服电机：需要配备反馈系统，可以实时监测电机位置和速度。
•步进电机：不需要反馈系统，控制简单。
4. 动态响应•伺服电机：具有较快的动态响应能力，适合高速运动和快速变速的应用。
•步进电机：动态响应速度较慢，不适合高速运动。
5. 成本•伺服电机：成本相对较高，适用于对精度和性能要求高的场合。
•步进电机：成本较低，适用于一些对控制要求不高的应用。
6. 使用场景•伺服电机：适用于需要高精度、高速度和高性能的自动化设备。
•步进电机：适用于一些简单的定位控制、打印机、CNC机床等领域。
综上所述，伺服电机和步进电机在工作原理、控制精度、反馈系统、动态响应、成本和使用场景等方面存在明显的区别，应根据具体需求来选择合适的电机类型。
伺服电机与步进电机的区别
伺服电机与步进电机的区别在自动控制系统中，使用电机作为驱动源十分普遍。
伺服电机（Servo Motor）和步进电机（Stepper Motor）常被使用于工业控制和机器人控制等领域。
虽然两种电机都可以用于控制机械的运动，但它们之间存在显著的差异。
本文将介绍伺服电机和步进电机的区别，以及它们的不同优劣势。
一、工作原理伺服电机和步进电机的工作原理不同。
伺服电机通过反馈控制来实现闭环控制。
伺服电机驱动器根据反馈传感器返回的信息（通常是位置、速度或加速度），根据与期望值的差异进行调整，从而更好地控制电机输出。
伺服电机的反馈控制可以使其在各种负载下快速响应，具有更高的精度。
步进电机基于开环控制，通过输入一个脉冲序列来控制旋转角度。
步进电机的转速和位置取决于控制器发出的脉冲数，一个脉冲会使电机转动一个特定的角度，电机的最大位置精度也取决于控制器脉冲的数量和频率。
二、工作范围伺服电机和步进电机的适用范围也不同。
伺服电机通常适用于精确的位置控制。
它们可以控制机械系统的位置和速度，并准确达到既定的目标。
伺服电机通常安装在需要更小运动误差的场合，如传送带、医疗设备和机器人等。
由于它们通常具有更快的响应速度和更精确的反馈系统，因此它们的性能比步进电机更好。
步进电机可以对转动进行高度精确的控制，因此它们适用于需要较简单位置控制的场合，如打印机、数码相机、自动门、自动售货机等。
步进电机的响应时间较长，因此它们不适用于需要高速响应的应用。
三、控制方式伺服电机和步进电机需要不同的控制方式。
伺服电机一般需要PWM的方式来进行速度和位置控制，需要反馈环来进行控制保证。
使用PWM的控制方式可以调节输入的电流和电压，以实现更好的控制。
相对而言，步进电机的控制比较简单，在控制时只需要向其输入脉冲即可。
四、使用场合伺服电机和步进电机一般应用于不同的场合。
伺服电机一般应用于精密度要求比较高的机械和自动化设备中，如医疗设备、印刷机、自动化生产线、数控机床等。
伺服电机与步进电机
伺服电机与步进电机 Document serial number【UU89WT-UU98YT-UU8CB-UUUT-UUT108】伺服电机和步进电机的区别一、伺服电机的资料1、交流伺服电机的工作原理伺服电机内部的转子是永磁铁，驱动器控制的U/V/W 三相电形成电磁场，转子在此磁场的作用下转动同时电机自带的编码器反馈信号给驱动器，驱动器根据反馈值与目标值进行比较，调整转子转动的角度,所以伺服电机的精度决定于编码器的精度（线数）。
2、什么是伺服电机有几种类型工作特点是什么答：伺服电动机又称执行电动机，在自动控制系统中用作执行元件，原理是把所收到的电信号转换成电动机轴上的角位移或角速度输出。
分为直流和交流伺服电动机两大类，其主要特点是，当信号电压为零时无自转现象，转速随着转矩的增加而匀速下降。
3、问交流伺服电机和无刷直流伺服电机在功能上有什么区别答：交流伺服要好一些，因为是正弦波控制，转矩脉动小。
而直流伺服是梯形波，但直流伺服比较简单，便宜。
A、永磁交流伺服电动机的发展20世纪80年代以来，随着集成电路、电力电子技术和交流可变速驱动技术的发展，永磁交流伺服驱动技术有了突出的发展，各国着名电气厂商相继推出各自的交流伺服电动机和伺服驱动器系列产品并不断完善和更新。
交流伺服系统已成为当代高性能伺服系统的主要发展方向，使原来的直流伺服面临被淘汰的危机。
90年代以后，世界各国已经商品化了的交流伺服系统是采用全数字控制的正弦波电动机伺服驱动，交流伺服驱动装置在传动领域的发展日新月异。
B、永磁交流伺服电动机同直流伺服电动机比较，主要优点有：（1）电刷和换向器，因此工作可靠，对维护和保养要求低。
（2）定子绕组散热比较方便。
（3）惯量小，易于提高系统的快速性。
（4）适应于高速大力矩工作状态。
（5）同功率下有较小的体积和重量。
自从德国MANNESMANN的Rexroth公司的Indramat分部在1978年汉诺威贸易博览会上正式推出MAC永磁交流伺服电动机和驱动系统，这标志着此种新一代交流伺服技术已进入实用化阶段。
步进电机与伺服电机区别
步进电机与伺服电机区别步进电机和伺服电机是现代工业中常见的两种电动执行元件，它们在自动化控制系统中起着重要作用。
虽然它们都是电动机，但在工作原理、应用领域和性能特点上有着明显的区别。
本文将从几个方面对步进电机和伺服电机进行比较，以帮助读者更好地理解它们之间的差异。
1. 工作原理步进电机：步进电机是一种将电脉冲转变为机械位移的电机，它通过将电流施加到定位磁极上来产生转矩，并通过轴向的步进角来控制位置。
步进电机在不需要传感器反馈的情况下可以实现精确的位置控制。
伺服电机：伺服电机是一种通过与位置或速度传感器配合的反馈系统来控制输出位置、速度或转矩的电机。
伺服电机通常能够更及时地响应控制系统的指令，并且具有更高的精度和性能。
2. 应用领域步进电机：步进电机适用于需要简单位置控制的场合，如打印机、数控机床、3D 打印机等。
由于步进电机没有速度和位置反馈控制，因此在需要更高精度和速度的应用中往往表现不佳。
伺服电机：伺服电机适用于对位置、速度和转矩要求较高的自动化系统中，如飞机控制系统、机器人、医疗设备等。
伺服电机能够根据传感器反馈的信号实现更高精度的闭环控制。
3. 性能特点步进电机：- 简单控制，易于编程。
- 低成本，可靠性高，需使用专用驱动器。
- 无需外部传感器反馈，但容易失步。
- 通常适用于低速、低精度的应用。
伺服电机： - 高性能，精度高。
- 价格较高，需要专用控制器与反馈系统。
-高速响应，稳定性好，适用于高精度、高速度的控制系统。
- 需要传感器反馈，实现闭环控制，准确度更高。
4. 总结综上所述，步进电机和伺服电机在工作原理、应用领域和性能特点上存在明显的区别。
选择合适的电机取决于具体的应用需求，如果需要简单的位置控制且成本较低，步进电机是一个不错的选择；而如果需要更高的精度、速度和稳定性，伺服电机则更为适合。
在实际工程中，我们应根据实际需求来选择适合的电机类型，以确保系统的稳定运行和高效性能。
伺服电机和步进电机的区别
伺服电机和步进电机的区别伺服电机和步进电机是两种常见的电动机类型，它们在工业和自动化领域中都有着广泛的应用。
虽然它们在操作原理和性能上有所不同，但都是用来将电能转化为机械能以实现精确的运动控制。
本文将从几个方面来详细阐述伺服电机和步进电机的区别。
1. 工作原理：伺服电机是通过将电机转子的位置反馈与控制器中的设定位置进行比较，然后对电机进行调整以保持位置的准确性。
它通常由电机、编码器和控制器组成，控制器通过不断调整电机的输入信号，使其保持在设定的位置。
步进电机则是通过控制电机的脉冲信号来驱动电机转动。
每个脉冲信号将使电机转子移动一个固定的步距，而且步进电机的运动是离散的，它没有位置反馈环路，因此无法实现精确定位和速度控制。
2. 控制方式：伺服电机通常使用闭环控制系统，它能够感知运动过程中的任何位置偏差，并通过调整输入信号来纠正这些偏差。
因此，伺服电机能够实现非常精确的位置和速度控制。
而步进电机通常使用开环控制系统，只需提供恰当的脉冲信号即可使电机转动。
但由于没有位置反馈，当负载变化或步进电机负载过重时，步进电机容易丢步，导致运动位置的误差。
3. 动态响应：伺服电机的动态响应性能优于步进电机。
由于伺服电机有位置反馈环路，并通过控制器实时调整输入信号，所以能够更精确地控制和调节运动位置、速度和加速度。
步进电机的动态响应受限于脉冲信号的频率和步距角。
虽然通过增加脉冲频率可以提高步进电机的转速，但在高速或高负载情况下，步进电机的动态响应性能会下降，容易产生失步现象。
4. 负载承受能力：伺服电机能够以较高的力矩输出进行运动控制，适用于大负载和高精度的应用。
因为其具有位置反馈和动态调整功能，能够根据负载的变化实时调整控制信号，保持较高的运动精度。
相比之下，步进电机的力矩输出相对较低，通常适用于较小的负载和低精度的应用。
步进电机常用于一些相对简单的工作，如印刷、包装和纺织等行业中。
5. 适用领域：由于伺服电机的高精度、高速度和高负载承受能力，它广泛应用于需要精确控制位置、速度或加速度的领域，例如机床、机器人、自动化生产线等。

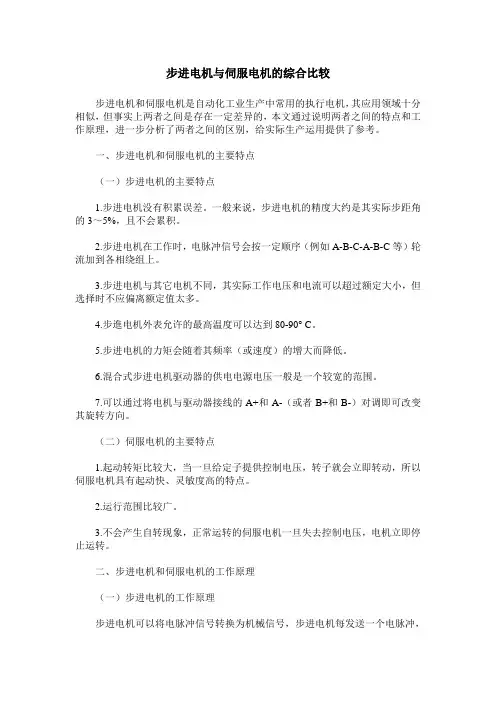

步进电机与伺服电机的综合比较
步进电机与伺服电机的综合比较步进电机和伺服电机是自动化工业生产中常用的执行电机，其应用领域十分相似，但事实上两者之间是存在一定差异的，本文通过说明两者之间的特点和工作原理，进一步分析了两者之间的区别，给实际生产运用提供了参考。
一、步进电机和伺服电机的主要特点（一）步进电机的主要特点1.步进电机没有积累误差。
一般来说，步进电机的精度大约是其实际步距角的3～5%，且不会累积。
2.步进电机在工作时，电脉冲信号会按一定顺序（例如A-B-C-A-B-C等）轮流加到各相绕组上。
3.步进电机与其它电机不同，其实际工作电压和电流可以超过额定大小，但选择时不应偏离额定值太多。
4.步進电机外表允许的最高温度可以达到80-90° C。
5.步进电机的力矩会随着其频率（或速度）的增大而降低。
6.混合式步进电机驱动器的供电电源电压一般是一个较宽的范围。
7.可以通过将电机与驱动器接线的A+和A-（或者B+和B-）对调即可改变其旋转方向。
（二）伺服电机的主要特点1.起动转矩比较大，当一旦给定子提供控制电压，转子就会立即转动，所以伺服电机具有起动快、灵敏度高的特点。
2.运行范围比较广。
3.不会产生自转现象，正常运转的伺服电机一旦失去控制电压，电机立即停止运转。
二、步进电机和伺服电机的工作原理（一）步进电机的工作原理步进电机可以将电脉冲信号转换为机械信号，步进电机每发送一个电脉冲，就可以使其旋转一个固定的角度，称为步距角。
步距角的大小由其转子齿数Zr 和拍数N所决定。
当连续给电机发送多个电脉冲信号时，就可以使其进行连续运行。
此外，可以通过改变发送的电脉冲信号的频率来控制电机转动的速度，从而实现精确定位和调速的目的。
（二）伺服电机的工作原理伺服电机内部也同样由定子和转子组成，其转子是永磁铁，驱动器控制的三相电首先在定子绕组中形成电磁场，而转子在这种电磁场的作用下发生旋转，与此同时伺服电机通过编码器将转动信号反馈给驱动器，通过闭环调节在驱动器内调整转子转动的角度，从而实现精确的定位控制。
伺服电机与步进电机工作原理一样吗
伺服电机与步进电机工作原理一样吗伺服电机和步进电机在现代工业领域中被广泛应用，它们分别具有独特的特点和适用场景。
虽然它们都是用来控制运动的电机，但它们的工作原理却有着显著的区别。
伺服电机的工作原理伺服电机是一种能够控制位置、速度和加速度等参数的电机。
它通过与传感器和控制器配合工作，可以实现精确的控制和闭环反馈。
伺服电机通过不断地读取传感器反馈的位置信息，并与目标位置进行比较，通过控制器来调节电机的输出功率，以实现精确的位置控制。
步进电机的工作原理步进电机是一种将输入脉冲信号转化为离散的步进运动的电机。
它通过控制输入的脉冲信号的频率和方向来控制电机的旋转角度。
步进电机不需要外部的传感器和反馈系统，它的位置信息仅依赖于输入的脉冲信号的数量和方向。
两者工作原理的区别伺服电机和步进电机的工作原理有着明显的区别。
伺服电机通过不断地读取传感器反馈的位置信息，并与目标位置进行比较来实现精确的位置控制；而步进电机则是通过控制输入的脉冲信号的数量和方向来控制电机的旋转角度。
可以说，伺服电机是基于闭环控制的，而步进电机是基于开环控制的。
另外，伺服电机通常具有更好的动态响应能力和稳定性，适用于需要高精度、高速度控制的场景；而步进电机主要用于对位置要求不是很高，但需要简单、稳定控制的场景。
在实际应用中，根据需要选择合适的电机类型是非常重要的。
伺服电机适用于对精度和响应速度要求高的场合，而步进电机适用于对成本和控制简易性要求较高的场合。
综上所述，尽管伺服电机和步进电机都是用来控制运动的电机，但它们的工作原理存在着明显的差异，针对不同的应用场景可以选择不同类型的电机来实现最优的控制效果。
伺服电机和步进电机的区别(一)
伺服电机和步进电机的区别(一)伺服电机和步进电机是目前工业中应用比较广泛的两种电动机，它们在驱动精度、反应速度、能耗等方面有比较明显的差异。
接下来将从以下四个方面对它们进行比较。
1. 基本工作原理伺服电机的基本工作原理是在控制器的作用下，将反馈的位置和速度信号与预设的目标位置、速度进行比较后，通过调节电机的电流大小和方向，实现精确的控制。
而步进电机的工作原理是在控制器的驱动下，按照预设的步进角度以及方向进行转动，具有固定的步进角度，能够比较稳定地输出转矩。
2. 驱动精度伺服电机在驱动精度方面表现更为优异，可以实现更高的控制精度，不仅可以达到较高的转速，还可以精确地控制位置、速度等参数。
而步进电机虽然在精准定位方面有一定的优势，但是在运动过程中容易发生失步，导致驱动精度有时候不能够得到很好的保证。
3. 反应速度伺服电机具有更快的反应速度，可以更快地响应控制信号进行控制，应用范围更广，适用于速度要求较高的场合。
而步进电机由于在控制信号响应速度以及电磁转矩上存在一定的局限性，反应速度相对较慢，适用于速度要求较低的场合。
4. 能耗与实际应用伺服电机在能耗上比步进电机高出不少，而且在实际应用中，伺服电机具有更广泛的适用性，更加稳定，控制也更为直观，可以应用在许多不同场所，比如机床、自动化设备、飞机、船舶等。
而步进电机则主要应用于定位、打印等精细控制领域，其性价比表现更好。
总的来说，伺服电机和步进电机是应用比较广泛的两种电动机，在驱动精度、反应速度、能耗等方面有明显的差异，它们在不同的场合具有不同的应用价值。
因此，在采用电动机的时候，需要根据实际应用的情况进行选择，以达到最好的驱动效果。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
伺服电机工作原理及和步进电机的区别伺服电机内部的转子是永磁铁，驱动器控制的U/V/W三相电形成电磁场，转子在此磁场的作用下转动，同时电机自带的编码器反馈信号给驱动器，驱动器根据反馈值与目标值进行比较，调整转子转动的角度。
伺服电机的精度决定于编码器的精度（线数）。
1.什么是伺服电机？有几种类型？工作特点是什么？
答：伺服电动机又称执行电动机，在自动控制系统中，用作执行元件，把所收到的电信号转换成电动机轴上的角位移或角速度输出。
分为直流和交流伺服电动机两大类，其主要特点是，当信号电压为零时无自转现象，转速随着转矩的增加而匀速下降.。
2.请问交流伺服电机和无刷直流伺服电机在功能上有什么区别？
答：交流伺服要好一些，因为是正弦波控制滚珠丝杆，转矩脉动小。
直流伺服是梯形波。
但直流伺服比较简单，便宜。
永磁交流伺服电动机20世纪80年代以来，随着集成电路、电力电子技术和交流可变速驱动技术的发展，永磁交流伺服驱动技术有了突出的发展，各国著名电气厂商相继推出各自的交流伺服电动机和伺服驱动器系列产品并不断完善和更新。
交流伺服系统已成为当代高性能伺服系统的主要发展方向，使原来的直流伺服面临被淘汰的危机。
90年代以后，世界各国已经商品化了的交流伺服系统是采用全数字控制的正弦波电动机伺服驱动。
交流伺服驱动装置在传动领域的发展日新月异。
永磁交流伺服电动机同直流伺服电动机比较，主要优点有：⑴无电刷和换向器，因此工作可靠，对维护和保养要求低。
⑵定子绕组散热比较方便。
⑶惯量小，易于提高系统的快速性波纹管联轴器。
⑷适应于高速大力矩工作状态。
⑸同功率下有较小的体积和重量。
伺服和步进电机
伺服主要靠脉冲来定位，基本上可以这样理解，伺服电机接收到1个脉冲，就会旋转1个脉冲对应的角度，从而实现位移，因为，伺服电机本身具备发出脉冲的功能，所以伺服电机每旋转一个角度，都会发出对应数量的脉冲，这样，和伺服电机接受的脉冲形成了呼应，或者叫闭环，如此一来，系统就会知道发了多少脉冲给伺服电机，同时又收了多少脉冲回来，这样，就能够很精确的控制电机的转动，从而实现精确的定位，可以达到0.001mm。
步进电机是一种离散运动的装置，它和现代数字控制技术有着本质的联系。
在目前国内的数字控制系统中，步进电机的应用十分广泛。
随着全数字式交流伺服系统的出现，交流伺服电机也越来越多地应用于数字控制系统中。
为了适应数字控制的发展趋势，运动控制系统中大多采用步进电机或全数字式交流伺服电机作为执行电动机。
虽然两者在控制方式上相似（脉冲串和方向信号）弹性联轴器，但在使用性能和应用场合上存在着较大的差异。
现就二者的使用性能作一比较。
一、控制精度不同
两相混合式步进电机步距角一般为3.6°、 1.8°，五相混合式步进电机步距角一般为0.72 °、0.36°。
也有一些高性能的步进电机步距角更小。
如四通公司生产的一种用于慢走丝机床的步进电机，其步距角为0.09°；德国百格拉公司（BERGER LAHR）生产的三相混合式步进电机其步距角可通过拨码开关设置为1.8°、0.9°、0.72°、0.36°、0.18°、0.09°、0.072°、0.036°，兼容了两相和五相混合式步进电机的步距角。
交流伺服电机的控制精度由电机轴后端的旋转编码器保证。
以松下全数字式交流伺服电机为例，对于
带标准2500线编码器的电机而言，由于驱动器内部采用了四倍频技术，其脉冲当量为360°/10000=0.036°。
对于带17位编码器的电机而言，驱动器每接收217=131072个脉冲电机转一圈，即其脉冲当量为360°/131072=9.89秒。
是步距角为1.8°的步进电机的脉冲当量的1/655。
二、低频特性不同
步进电机在低速时易出现低频振动现象。
振动频率与负载情况和驱动器性能有关，一般认为振动频率为电机空载起跳频率的一半。
这种由步进电机的工作原理所决定的低频振动现象对于机器的正常运转非常不利。
当步进电机工作在低速时，一般应采用阻尼技术来克服低频振动现象，比如在电机上加阻尼器，或驱动器上采用细分技术等。
交流伺服电机运转非常平稳膜片联轴器，即使在低速时也不会出现振动现象。
交流伺服系统具有共振抑制功能，可涵盖机械的刚性不足，并且系统内部具有频率解析机能（FFT），可检测出机械的共振点，便于系统调整。
三、矩频特性不同
步进电机的输出力矩随转速升高而下降，且在较高转速时会急剧下降，所以其最高工作转速一般在300～600RPM。
交流伺服电机为恒力矩输出，即在其额定转速（一般为2000RPM或3000RPM）以内，都能输出额定转矩，在额定转速以上为恒功率输出。
四、过载能力不同
步进电机一般不具有过载能力。
交流伺服电机具有较强的过载能力。
以松下交流伺服系统为例，它具有速度过载和转矩过载能力。
其最大转矩为额定转矩的三倍，可用于克服惯性负载在启动瞬间的惯性力矩。
步进电机因为没有这种过载能力，在选型时为了克服这种惯性力矩，往往需要选取较大转矩的电机，而机器在正常工作期间又不需要那么大的转矩，便出现了力矩浪费的现象。
五、运行性能不同
步进电机的控制为开环控制，启动频率过高或负载过大易出现丢步或堵转的现象，停止时转速过高易出现过冲的现象，所以为保证其控制精度，应处理好升、降速问题。
交流伺服驱动系统为闭环控制，驱动器可直接对电机编码器反馈信号进行采样，内部构成位置环和速度环，一般不会出现伺服电机的丢步或过冲的现象，控制性能更为可靠。
六、速度响应性能不同
步进电机从静止加速到工作转速（一般为每分钟几百转）需要200～400毫秒。
交流伺服系统的加速性能较好，以松下MSMA 400W交流伺服电机为例，从静止加速到其额定转速3000RPM仅需几毫秒，可用于要求快速启停的控制场合。
综上所述，交流伺服系统在许多性能方面都优于步进电机。
但在一些要求不高的场合也经常用步进电机来做执行电动机。
所以，在控制系统的设计过程中要综合考虑控制要求、成本等多方面的因素，选用适当的控制电机。
