空调维修故障代码大全
空调故障代码速查大全(可编辑)
空调故障代码速查大全（可编辑）空调故障代码速查大全空调故障代码速查大全1.伊莱克斯空调故障代码2.TCL 空调故障代码3.奥克斯空调故障代码4.长虹空调故障代码5.春兰空调故障代码6.大金空调故障代码7.德贝里克空调器故障代码8.格力空调故障代码9.海尔空调维修故障代码10.海信空调维修代码11.华宝空调故障代码12.华高空调故障码13.美的空调故障代码14. 日本三菱空调故障代码15. 日立空调故障分析16.三星空调故障代码17.三洋空调故障代码18.双菱空调故障代码大全19.松下空调故障代码20.夏普空调故障代码21.小天鹅中央空调器故障代码22.新飞空调故障代码新23.新科空调故障代码24.科龙空调电路板故障伊莱克斯空调故障代码KF-23GW KF-23GW/A KF-23GW/B运行 LED 每周期闪 1 次室内风机故障运行 LED 每周期闪 2 次室温传感器故障运行 LED 每周期闪 3 次热交换器传感器故障正常运行中的防冻结保护、3 分钟保护等保护状态时，均不闪烁。
KFR-23GW 定时 LED10 秒闪 3 下风机故障定时 LED10 秒闪 5 下制冷系统故障定时 LED10 秒闪 2 下室温传感器故障定时 LED10 秒闪 1 下内盘传感器故障KF-25GW/A KFR-25GW/A KF-30GW/A KFR-30GW/A定时 LED 闪2 次停 2 次进风口传感器坏定时 LED 闪3 次停 2 次室内盘管传感器坏定时 LED 闪7 次停 2 次除霜传感器坏定时 LED 闪 8 次停 2 次 PG 电机坏运行 LED 闪6 次停 2 次依次循环。
首次启动，制热运转时，若室内盘管温度小于 28 ?，并持续 30 分钟，则停机运转过程中，当室内盘管温度下降到 18?时，室内风机停止运转，并持续 30 分钟，则停机运行 LED 闪烁。
防冷风、除霜中KF-25GW/A KFR-26GW/B KF-33GW/B KFR-33GW/B KFR-33GW/C KFR-33GW/F KFR-35GW/B运行 LED 闪2 次停 2 次进风口传感器坏运行 LED 闪3 次停 2 次室内盘管传感器坏运行 LED 闪7 次停 2 次除霜传感器坏运行 LED 闪 8 次停 2 次 PG 电机坏运行 LED 闪6 次停 2 次盘管保护运行 LED 闪6 次停 2 次依次循环。
空调机故障代码大全
新款志高空调故障代码第一部分：家用空调部分故障代码、志高 285、 325、388、418 挂壁式空调故障代码表：包括： 03、04、05、06、07、08、09、10、11、12、13、35、40、41 款 故障内容 运行灯 LED1运行灯 定时灯闪亮 1 次/8 秒点亮 闪亮 2 次/8 秒 点亮 点亮 闪亮 5 次/8 秒闪亮一次为亮 0.5 秒，灭 0.5 秒。
待机状态下才检测，显示室内盘管传感器故障、室内温度传感器故障。
若室内风机运行时，连续 30 秒钟无反馈信号，则关闭空调器并显示室内风机故 障。
、志高晶彩系列挂壁式空调故障代码： 包括： 02款、 16、18、19、 20款 故障内容数码管显示代码说明室内温度传感器故障 L2开/ 关机状态均显示，若同时故障，则显示代码L1,修复后立即回显室温 室内盘管温度传感器故障 室内风机故障 L6 关机并显示L6。
室外机组异常故障 E5码管无显示，用“应急”或遥控“开 / 关”键可重新开机，数码管回显室 温。
三、“天”系列、小康系列挂机（ 51 和 51 以下）机型故障代码包括：25款、26、42、43、45、46、47、48、50、51、52款故障内容 室内盘管传感器故障 室内温度传感器故障 室外机组异常 室内风机故障 化霜四、志高 18NV/24NV 空调（5100-6600W :室内盘管温度传感器故障 室内温度传感器故障 室外机组异常故障室内风机故障闪亮 6 次 /8 秒 点亮L1室内风机运行时，连续 30 秒无反馈信号，则关机显示“ E5'后，设定温度有效，但数数码管显示状态E3 E2E4 E5 DF示闪亮一次为：亮 0.5 秒，灭 0.5 秒。
如闪亮 2 次 /4 秒为：亮 0.5 秒，灭 0.5 秒 ，亮 0.5 秒，灭 0.5 秒 ，停 2 秒，一个周期共 4 秒，如此循环。
对于非变频 机，以下有关灯闪烁的解释不再重复。
空调故障代码表

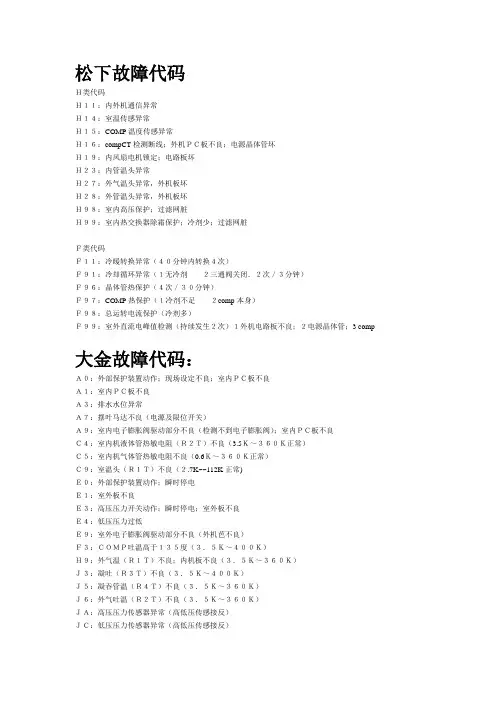

松下故障代码Ｈ类代码Ｈ１１：内外机通信异常Ｈ１４：室温传感异常Ｈ１５：COMP温度传感异常Ｈ１６：compCT检测断线；外机ＰＣ板不良；电源晶体管坏Ｈ１９：内风扇电机锁定；电路板坏Ｈ２３：内管温头异常Ｈ２７：外气温头异常，外机板坏Ｈ２８：外管温头异常，外机板坏Ｈ９８：室内高压保护；过滤网脏Ｈ９９：室内热交换器除霜保护；冷剂少；过滤网脏Ｆ类代码Ｆ１１：冷暖转换异常（４０分钟内转换４次）Ｆ９１：冷却循环异常（１无冷剂２三通阀关闭．２次／３分钟）Ｆ９６：晶体管热保护（４次／３０分钟）Ｆ９７：COMP热保护（１冷剂不足２comp本身）Ｆ９８：总运转电流保护（冷剂多）Ｆ９９：室外直流电峰值检测（持续发生２次）１外机电路板不良；２电源晶体管；3 comp大金故障代码：Ａ０：外部保护装置动作；现场设定不良；室内ＰＣ板不良Ａ１：室内ＰＣ板不良Ａ３：排水水位异常Ａ７：摆叶马达不良（电源及限位开关）Ａ９：室内电子膨胀阀驱动部分不良（检测不到电子膨胀阀）；室内ＰＣ板不良Ｃ４：室内机液体管热敏电阻（Ｒ２Ｔ）不良（3.5Ｋ～３６０Ｋ正常）Ｃ５：室内机气体管热敏电阻不良（0.6Ｋ～３６０Ｋ正常）Ｃ９：室温头（Ｒ１Ｔ）不良（２.7K~~112K正常)Ｅ０：外部保护装置动作；瞬时停电Ｅ１：室外板不良Ｅ３：高压压力开关动作；瞬时停电；室外板不良Ｅ４：低压压力过低Ｅ９：室外电子膨胀阀驱动部分不良（外机芭不良）Ｆ３：ＣＯＭＰ吐温高于１３５度（３．５Ｋ～４００Ｋ）Ｈ９：外气温（Ｒ１Ｔ）不良；内机板不良（３．５Ｋ～３６０Ｋ）Ｊ３：凝吐（Ｒ３Ｔ）不良（３．５Ｋ～４００Ｋ）Ｊ５：凝吞管温（Ｒ４Ｔ）不良（３．５Ｋ～３６０Ｋ）Ｊ６：外气吐温（Ｒ２Ｔ）不良（３．５Ｋ～３６０Ｋ）ＪＡ：高压压力传感器异常（高低压传感接反）ＪＣ：低压压力传感器异常（高低压传感接反）Ｕ０：冷剂不足或系统堵或误配管；热敏电阻（Ｒ２Ｔ，Ｒ４Ｔ）不良；外机板不良；低压压力传感器不良Ｕ１：电源反相；缺相，外机板不良Ｕ４：内，外机通信异常（系统地址不一致）Ｕ７：并机控制时外机间信号传送异常（冷暖切换设定地址错误）ＵＡ：室内并机过多（大于１０台）ＵＥ：并机时内机间信号异常ＵＦ：系统未设定，配线配管不一致ＵＨ：系统地址未设定格力空调故障代码：Ｅ１：压力开关动作Ｅ２：开机２０分钟后或不定时显示Ｅ２可能原因感温头断线、变值。
空调故障代码大全
空调故障代码大全本文档将介绍常见的空调故障代码及其解释。
了解这些代码将有助于您更快地识别和解决空调故障。
以下是故障代码列表：1. E0 故障代码- 描述：传感器故障- 解释：空调传感器出现故障，可能是无法正常感知空气温度或湿度。
2. E1 故障代码- 描述：压缩机过载- 解释：空调压缩机受到过载，可能是由于高温、高压或系统内部问题引起。
3. E2 故障代码- 描述：回风传感器故障- 解释：空调回风传感器出现故障，可能导致无法准确检测室内空气质量。
4. E3 故障代码- 描述：电源电压异常- 解释：空调电源电压异常，可能是由于供电问题或电路故障引起。
5. E4 故障代码- 描述：室内风机受阻- 解释：空调室内风机受到阻塞或有其他物体影响其正常运转。
6. E5 故障代码- 描述：室内传感器故障- 解释：空调室内传感器出现故障，可能导致无法准确检测室内空气温度或湿度。
7. E6 故障代码- 描述：通信故障- 解释：空调与控制器之间的通信出现故障，可能是连接问题或控制器本身的故障。
8. E7 故障代码- 描述：电流过载- 解释：空调电流超出额定值，可能是由于过载或电路故障引起。
9. E8 故障代码- 描述：压力保护- 解释：空调系统出现压力异常，可能是由于过高或过低的压力引起。
10. E9 故障代码- 描述：冷凝器高温保护- 解释：空调冷凝器温度过高，可能是由于长时间运行或冷凝器故障引起。
请注意，此列表仅包含常见的故障代码，并且故障代码的具体含义可能因空调型号和品牌而有所不同。
如果您的空调出现故障，建议您查看产品说明书或与厂家联系以获取最准确的解释和修复方法。
希望以上信息对您有所帮助！。
【精品】空调故障代码大全
格力变频空调故障代码:E1-—-压缩机电流过大、压缩机过热、排气温度过高、模块保护－检查过载保护器有无断路，压缩机感温包是否短路.E2——-室内机蒸发器防冻结保护－查室内感温包是否开路，排除即可.E3—-—室内温度感温包短路或开路.E4———室内管温感温包短路或开路。
E5-——室内外通讯故障－检查室内外连接线有无接错（零、火线不能接反）;信号线与控制板的连接处,接插口处有无松动；控制器是否损坏～~长虹KFR—28GW/BP，KFR—28GW/BMF 故障代码表:本空调有自动诊断功能，若发现空调器的运行发生异常而停机，维修人员可按遥控器的“传感器切换”按钮，开关面板上的指示灯将会显示故障内容。
内机故障代码表：序号高效运行定时电源故障内容说明1灭灭灭闪室内传感器室内传感器插座虚焊或插接不良2灭灭闪灭热交传感器热交传感器插座虚焊或插接不良3灭灭闪闪蒸发器冻结蒸发器温度过低或风机不转4灭闪灭灭制热过负荷制热时温度过高,超过68度5灭闪灭闪通讯故障通讯失误时报此故障，通讯线是否可靠6灭闪闪灭瞬时停电瞬时有停电现象，可重新启动7灭闪闪闪过电流室内机电流过在保护外机故障代码表：1灭灭灭亮内环温传感器环温传感器插座接不良2灭灭亮灭热交传感器热交传感器插座插接不良3灭灭亮亮压机过热压机温度过高保护,冷媒不足4灭亮亮灭过电流电流异常,电压异常波动引起5亮灭灭灭电压异常电压过低和过高时报警6亮灭灭亮瞬间停电当供电波形中缺少交流波时7亮灭亮灭制冷过负荷外机气温处于过低和过高时报警8亮灭亮亮正在除霜除霜过程中9亮亮灭灭功率模块保护使用时产生过载过热短路保护,停机后启动10亮亮灭亮EPROM故障主板上有虚焊或插接不良11亮亮亮灭低温保护三洋空调的柜机故障代码—p系列：默认字型9pt10pt11pt12pt13pt14pt15pt16pt17pt18pt20pt25pt30pt35pt40pt45pt50pt室内保护:P01——室内风机保护恒温器室外保护：p02——室外风机保护恒温器/压机保护恒温器/电压异常。
各品牌空调故障代码 大全
格力空调故障代码格力KFR--50L/H610故障代码E1：压缩机电流过大,压缩机过热、排气温度高、模块保护，应检查过载保护器有无断开及压缩机感温包是否短路。
E2：室内蒸发器防冻保护。
E3：室内温度感温头短路或开路。
E4：室内蒸发器管温感温头短路或开路。
E5：室内外通信故障。
格力变频故障显示表LED1 LED2 LED3 D1 D2 D3 故障现象绿灯亮压缩机运行黄灯亮室外环境感温包有故障红灯亮室外管温感温包有故障闪烁模块保护闪烁闪烁压缩机过载保护绿灯亮红灯亮黄灯亮排气感温包有故障亮压缩机运行闪烁通信正常工作，否则不正常闪烁室内感温包有故障LED1、LED2、LED3为室外机故障显示灯；D1、D2、D3为室内机故障显示灯（其中室外机故障指示只有在压缩机停止运行时显示)格力E1排除方法首先确定空调是运行一段时间出现故障还是开机就出现故障，用以区分是系统故障还是电路故障，系统方面主要考虑：１＞排空不净／新装机２＞过量冲注／维修过３＞外机高温／通风不畅？脏堵？环境恶劣？电路方面：短接内机主板ovc与零线，如继续出现故障，则主板不良／换，修，如不出现故障，查高压开关是否导通＜常压下开关应导通＞，如通，查高压开关与ovc连线，如不通，修高压开关．首先确定空调是运行一段时间出现故障还是开机就出现故障，用以区分是系统故障还是电路故障，系统方面主要考虑：１＞排空不净／新装机２＞过量冲注／维修过３＞外机高温／通风不畅？脏堵？环境恶劣？电路方面：短接内机主板ovc与零线，如继续出现故障，则主板不良／换，修，如不出现故障，查高压开关是否导通＜常压下开关应导通＞，如通，查高压开关与ovc连线，如不通，修高压开关．格力定频机故障代码E1---压缩机高压保护E2---室内防冻结保护E3---压缩机低压保护E4---排气管高温保护E5---低电压保护E6---静电除尘格力空调故障代码!KF-60L WAK分体立柜式房间空调器故障代码﹕E1 1﹑冷凝器前有障碍物2﹑控制回路巽常3﹑室外环境温度高于43度时开始制冷4﹑高压管压力过大使高压开关动作E2 1﹑室内风机不转或风口堵住2﹑室内环境温度低于18度3﹑管温感温头折断4﹑管温感温头插头没插好5﹑控制回路巽常6﹑电容C7漏电LF-12WAK分体立柜式房间空调器故障代码﹕E1 1﹑冷凝器前有障碍物2﹑控制回路巽常3﹑三相电源缺相3﹑室外环境温度高于43度时开始制冷4﹑工作电流过大使过护器动作或高压管压力过大使高压开关动作E2 1﹑室内风机不转或风口堵住2﹑室内环境温度低于18度3﹑管温感温头折断4﹑管温感温头插头没插好5﹑控制回路巽常6﹑电容C7漏电格力空调维修一：格力定频机器挂机的传感器的阻值比较小，也就是说比较精确，不过也是最容易坏的！常见故障就不说了！说2个不好查的：1制冷时20分钟左右压机停；2制热外风机不工作；很大可能都是室内管温问题！[适用所有定频机]二：普通分体机，1：就是带灯箱的E1表现为一开机立刻停，除灯箱可以开以外别的功能都没有用。
天加空调故障代码汇总
天加空调故障代码汇总1.E1故障代码：室内温度传感器故障故障现象：显示屏上显示E1，空调无法正常制冷或制热。
解决方法：更换室内温度传感器。
2.E2故障代码：室外温度传感器故障故障现象：显示屏上显示E2，空调无法正常制冷或制热。
解决方法：更换室外温度传感器。
3.E3故障代码：室内风机电机故障故障现象：显示屏上显示E3，空调无法正常吹风。
解决方法：检查室内风机电机，如有问题则更换。
4.E4故障代码：室外风机电机故障故障现象：显示屏上显示E4，室内机正常工作但室外风机不转动。
解决方法：检查室外风机电机，如有问题则更换。
5.E5故障代码：室外风机堵转故障故障现象：显示屏上显示E5，室内机正常工作但室外风机无法旋转。
解决方法：检查室外风机，清理可能的堵塞物，如果问题仍然存在，可能需要更换室外风机。
6.E6故障代码：压缩机过热保护故障现象：显示屏上显示E6，空调无法正常制冷或制热。
解决方法：等待一段时间，让压缩机冷却后再启动空调。
如果问题依然存在，则需要检查压缩机及其周围的散热系统，确保正常工作。
7.E7故障代码：压缩机低压保护故障现象：显示屏上显示E7，空调无法正常制冷或制热。
解决方法：检查空调系统的制冷剂，如果不足，则需要补充；如果制冷剂正常，可能是压缩机内部漏气或故障，需要请专业人员维修。
8.E8故障代码：室内外通信故障故障现象：显示屏上显示E8，室内机与室外机无法正常通信。
解决方法：检查室内机和室外机之间的通信线路，确保连接正常。
如果线路连接正常，则可能是室内机或室外机通信模块损坏，需要更换。
9.E9故障代码：空调系统压力保护故障现象：显示屏上显示E9，空调无法正常制冷或制热。
解决方法：检查空调系统压力，如果超过正常范围，需要检查制冷剂是否泄漏或其他故障，并请专业人员维修。
10.E10故障代码：电源电压异常故障现象：显示屏上显示E10，空调无法正常工作。
解决方法：检查电源电压是否正常，如有问题，需要修复电源问题，如过压、欠压等。
空调故障代码大全
空调故障代码大全TCL空调常见故障代码汇总一、 KF(R)-34GW/E5：故障代码故障原因E1 室温热敏电阻短路或断路E2 室内管温热敏电阻短路或断路E3 室外管温热敏电阻短路或断路E4 控制器连续16秒未接到转速反馈信号E7 压缩机保护（压缩机连续运行7分钟，室内管温与室温相差在3℃以内时）二、 KFR-25GW/JK2，KFR-34GW/JK2故障点故障显示症状验证方法检修接错线● ○●○●○●○重复亮1秒，灭1秒室外机不运转接通电源，继电器52C首次接通后，连续信号停止4~5秒☆ 检查连接导线☆ 检查室内机控制板☆ 检查室外机控制板☆ 检查电器部件连接信号● ○○○○○●○○○○○●○○重复亮1秒，灭2.5秒来自室外机的连续信号停止4~5秒管温、室温热敏电阻● ○●○○○○○●○●○○重复闪2次，灭2.5秒室外机不运转运行中将室温或管温电阻短路或开路2秒钟☆ 检查热敏电阻☆ 检查插座☆ 检查室内电路板室内风扇电机● ○●○●○○○○○●○●○●○○○重复闪3秒，灭2.5秒室内风扇重复出现转12秒停3分钟，风扇不运转在室内风扇电机运转12秒期间，不能发射转速反馈信号☆ 拔下插座CN211，测量CN121②-③之间，确认信号大于等于1.5V☆ 检查室内控制板☆ 检查室内风机☆ 检查插座室外化霜电阻● ○●○●○●○●○●○○○○○●○重复闪6秒，灭2.5秒室外机不运转压缩机起动后，除霜电阻接通或断开☆ 制冷量不足☆ 检查除霜电路板● ：表示亮；○：表示灭三、KF-25GW/JK2，KF-35GW/JK2故障点故障显示症状验证方法检修管温、室温热敏电阻● ○●○○○○○●○●○○重复闪2次，灭2.5秒室外机不运转运行中将室温或管温电阻短路或开路2秒钟☆ 检查热敏电阻☆ 检查插座☆ 检查室内电路板室内风扇电机● ○●○●○○○○○●○●○●○○○重复闪3秒，灭2.5秒室内风扇重复出现转12秒停3分钟，风扇不运转在室内风扇电机运转12秒期间，不能发射转速反馈信号☆ 拔下插座CN211，测量CN121②-③之间，确认信号大于等于1.5V☆ 检查室内控制板☆ 检查室内风机☆ 检查插座新科变频变频系列32BP、32BM1、故障显示方法：故障灯亮，开关由“开”至“关”2、故障显示内容：○-闪☆-亮×-灭定时运行故障故障内容故障原因○ × × T1故障×○ × T2故障× ×○ T3故障○ ×○ T4故障×○○ T5故障○○○ I互感器异常传感器开、短路☆× ×通信异常见说明(1)×☆×模块保护见说明(2)× ×☆I峰值关断电源瞬间变化/IPM不良☆×☆I控制异常压机停×☆☆T6过高保护见说明(3)☆☆☆内风机异常☆○○四通阀异常☆○☆AC异常见说明(4)○☆○制冷剂泄漏☆☆× E2PROM故障T4-压机温度探头（25℃：57.9k ）T5-外气温度探头T6压机排气温度I-电流说明: (1)通信异常①零,火线接反, 左零右火②24V通讯电源不良,连接不良③接线不良④绝缘不良,保险丝断,继电器不良⑤300V是否正常⑥测零线与通讯线直流14V,大于14V为室外故障,小于14V为室内故障(2)IPM模块保护①检查十芯线插头,接触等②控制板15V,＋5V电源是否正常③IPM模块坏,与散热片接触不良④压机坏⑤室外风机不转⑥室外散热,通风不良(3)压机排气温度过高①吸气压力过低,少氟②毛细管堵③压机温度探头不良④制冷时室外风机不转⑤高效时加氟至10A(32BP)(4)AC输入电压异常①过电压,低电压保护动作②将外板D203,D204去掉,在D204上加12-15K电阻(32BP)(5)定频加氟将小开关由演示上电,上电后拨到“演示”→“关”→“开”,遥控器发送制冷指令. 27BM,32BPA系列故障显示（同A系列）室内显示运行定时故障故障内容故障原因○ × × T1故障×○ × T2故障☆☆☆内风机异常风机不良/驱动○☆×机型故障○○ ×室外传感器查外机板显示× ×☆风机电源同步故障过零检测异常× ×○ T4故障○ ×○ T3故障×○○ T5故障☆× ×通信异常见说明（1）×☆×模块保护见说明（2）☆○☆AC异常见说明（4）○○☆压机驱动异常启动，运转异常T4-压机温度探头T5-外气温度探头50BM系列故障代码故障内容故障原因01 T1故障02 T2故障04 室内通讯故障室内基板不良AC220、DC280V接线错误05 室内风机故障风机不良/驱动10 过电流保护压机11 IPM模块保护IPM不良、基板不良、见说明(2)12 AC异常见说明(4)13 E2ROM故障E2ROM,接触不良14 T4故障15 T3故障16 T5故障17 压机排气温度过高见说明(3)18 I互感器异常互感器异常、220V接线错误19 I互感器异常IPM不良、220V接线错误20 室外通讯故障室外通讯不良23 少氟故障24 四通阀故障VFD型柜机故障说明KFRd-43LWE（F）KFRd-48LWH（F）KFRd-50LWH（F）KFRd-60LW（X、F）故障内容保护1 T1开路保护2 T2开路保护3 T3开路保护4 缺氟、压机热保护、T2变值T2－T1≦4℃判断缺氟荧光屏无显示故障：首先测量电路上VD103是否短路，R103上烧坏，更换R103，300～390测量VD103是否有直流电压﹣26V，如果有检查电路板是否短路新科变频空调器故障灯含义（１）闪．灭．灭．内环温传感器异常（２）灭．闪．灭内管温传感器异常（３）灭．灭．闪压缩机温度传感器异常（４）闪．灭．闪室外热交换器温度传感器异常（５）灭．闪．闪室外环境温度传感器异常（６）闪．闪．闪互感线圈异常（７）亮．灭．灭通信异常，电源不能加到外机或外板（８）灭．亮．灭模块保护（９）灭．灭．亮电流峰值关断（１０）亮．灭．亮电流控制异常（１１）灭．亮．亮压缩机排气温度过高（１２）亮．亮．亮室外风机运转异常（１３）亮．闪．闪四通阀切换异常（１４）亮．闪．亮输入电压异常（１５）闪．亮．闪制冷剂泄漏（１６）灭．灭．灭正常工作（１７）亮．亮．闪待机方式（１８）闪．亮．亮电压互感器故障新科KFR-25,KFR-32.KFR-48(75,120)LW系列空调器（空调维修）故障指示灯含义（１）故障灯闪，１６℃灯常亮，其余灯（电源灯除外）都不亮，为制冷剂泄漏（和不制冷故障有关）（２）故障灯闪，１７℃灯常亮为管道压力升高．（３）故障灯闪，１８℃灯常亮为低电压保护．（４）故障灯闪，１９℃灯常亮为室内环温开路．（５）故障灯闪，２０℃灯常亮为室内管温开路（６）故障灯闪，２１℃灯常亮为室外环温开路新科风管机的故障代码3P、5P、10P故障代码内容E1 室内回风温度传感器短路或开路T1E2 室内蒸发器温度传感器短路或开路T2E3 室外环境温度传感器短路或开路T3E4 室外冷凝器温度传感器短路或开路T4E5 制冷剂泄漏保护T1—T2三星空调夏普空调常用故障显示一览一．空调1．JA以前机型（红灯）的显示特征：○—红灯点亮；●—红灯不亮。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
空调维修故障代码大全
TCL空调故障代码
一、KF(R)-34GW/E5：
故障代码故障原因
E1 室温热敏电阻短路或断路
E2 室内管温热敏电阻短路或断路
E3 室外管温热敏电阻短路或断路
E4 控制器连续16秒未接到转速反馈信号
E7 压缩机保护（压缩机连续运行7分钟，室内管温与室温相差在3℃以内时）
二、KFR-25GW/JK2，KFR-34GW/JK2
故障点故障显示症状验证方法检修
接错线●○●○●○●○重复亮1秒，灭1秒室外机不运转接通电源，继电器52C首次接通后，连续信号停止4~5秒☆检查连接导线☆
检查室内机控制板☆检查室外机控制板☆检查电器部件
连接信号●○○○○○●○○○○○●○鹬馗戳?秒，灭2.5秒来自室外机的连续信号停止4~5秒
管温、室温热敏电阻●○●○○○○○●○●○○重复闪2次，灭2.5秒室外机不运转运行中将室温或管温电阻短路或开路2秒钟☆检查热敏电阻☆
检查插座☆检查室内电路板
室内风扇电机●○●○●○○○○○●○●○●○○○重复闪3秒，灭2.5秒室内风扇重复出现转12秒停3分钟，风扇不运转
在室内风扇电机运转12秒期间，不能发射转速反馈信号☆拔下插座CN211，测量CN121②-③之间，确认信号大于等于1.5V☆检查室内控制板☆
检查室内风机☆检查插座
室外化霜电阻●○●○●○●○●○●○○○○○●○重复闪6秒，灭2.5秒室外机不运转压缩机起动后，除霜电阻接通或断开☆制冷量不足☆
检查除霜电路板
●：表示亮；○：表示灭
三、KF-25GW/JK2，KF-35GW/JK2
故障点故障显示症状验证方法检修
管温、室温热敏电阻●○●○○○○○●○●○○重复闪2次，灭2.5秒室外机不运转运行中将室温或管温电阻短路或开路2秒钟☆检查热敏电阻☆
检查插座☆检查室内电路板
室内风扇电机●○●○●○○○○○●○●○●○○○重复闪3秒，灭2.5秒室内风扇重复出现转12秒停3分钟，风扇不运转
在室内风扇电机运转12秒期间，不能发射转速反馈信号☆拔下插座CN211，测量CN121②-③之间，确认信号大于等于1.5V☆检查室内控制板☆
检查室内风机☆检查插座
四KFR-51LW/Aa2, KFR-51LW/Ba2
故障显示部位故障部位原因解决措施
27℃灯闪烁室外机结霜保护☆空气循环不畅
☆室内机风扇电机不工作☆移去联物或清洗滤网
☆检查室内风扇电机
28℃灯闪烁室外机组☆室内、外机连接线错误☆检查接线☆检查室外机
29℃灯闪烁管温热敏电阻☆插头接触不良
☆热敏电阻陨坏☆检查接线
☆检查热敏电阻
☆检查室内控制板
30℃灯闪烁室温热敏电阻☆插头接触不良
☆热敏电阻陨坏☆检查接线
☆检查热敏电阻
☆检查室内控制板
五:KFR-75LW/(S)2,KFR-120LW/(S)a2
KFR-75LW/(S)2, KFR-120LW/(S)a2
(1) 自检（以下指示灯闪烁）
TUNER TEMP
▽▽故障部位原因检修方法
12-29室外机组☆室内、外机接线错误
☆室外机检测到异常状态
☆室外管温热敏电阻
☆检测到反转相位☆检查接线
☆检查室外机
☆检查室外管温电阻
11--28室温热敏电阻☆插头接触不良
☆热敏电阻失灵☆检查接线
☆检查热敏电阻
☆检查室内控制板
10--27室内管温热敏电阻☆插头接触不良
☆热敏电阻失灵☆检查接线
☆检查热敏电阻
☆检查室内控制板
7--24预防铜管结霜和过热☆空气循环不畅
☆室内机风扇电机不工作☆移去障碍物或清洗滤网
☆检查室内风扇电机
（1--18亮表示空调正处于自检状态）
（2）室外机故障代码
闪烁的LED异常诊断原因检查方法
LD1反相R、S和相接触不良检查电源输送电路
LD2缺相☆S相断开
☆电源接触时保护器触点断开☆检查电源输送电路
☆检查各保护器
LD3室外管温电阻异常（断路或短路）☆室外热敏电阻损坏☆热敏电阻接触不良☆检查热敏电阻
☆检查插头和控制板
LD4高压开关（63H2）☆高压开头接触不良
☆高压开关发生作用☆检查高压开关和室外风扇电机
☆制冷剂是否不足
☆空气循环是非不畅
LD5热继电器（51C）☆热继电器接触不良
☆热敏电阻继电器工作☆检查热继电器、压缩机和电源
LD6温度开关（26C）☆温度开关接触不良
☆温度开关工作☆检查温度开关
☆检查制冷剂是否充足
☆毛细管是否阻塞
LD7过热保护☆热敏电阻损坏
☆管温超过67℃☆检查热敏电阻
☆检查室外风扇电机
☆检查空气循环是否受阻
LD8室外控制板输入电路异常脉冲输入不正常检查室外机控制板
六:KF-34JK3,
KF-34GW/JK3, KFR-34GW/JK3
室内管温传感器●○●○○○○○●○●○室内管温短路或断路
1.5秒
2.5秒
室温传感器●○○○○○室内温传短路或断路
2.5秒
室内风扇●○●○●○○○○○●○●○●单片机12秒未接到转速反馈信号
2.5秒2.5秒
七:KFR-32GW /(B)1 23JK1 25JK
故障定时灯（黄色）运行灯（绿色）
室内机盘管温度传感器断亮闪亮1次/8秒
室温传感器断亮闪亮2次/8秒
室外机异常闪亮5次/8秒亮
防结霜闪亮4次/8秒亮
防冷风、化霜闪亮1次/2秒
八: KFR-23JK5
KF（R）-23GW/JK5
1、压缩机连续工作时间≥10min，盘管温度≥房间温度-5℃，转低速≥5min后仍盘管温度≥房间温度-5℃，则关闭空调。
2、故障定义
（1）、风机故障：定时灯10秒闪3下
（2）、室温传感器故障：定时灯10秒闪1下
（3）、室内盘管传感器故障：定时灯10秒闪2下
（4）、制冷系统故障：定时灯10秒闪5下
3、当室内风机（调速风机）30s内转速成≤500rpm时，则关闭空调器，室内风机停机保护。
九:KF（R）-26GW/AJK，KF（R-35GW）/AJK
1、当出现异常保护时，控制主板在关机的同时，运转指示灯位置显示相应故障：
内风机异常●○●○●○○○○○单片机12秒未接到转速反馈信号
2、当T1、T2、T3出现异常时，在运行指示灯上显示相应故障：
T1 ●○○○○○室内进风温度传感器异常。
