某特级施工企业临时用电施工组织设计样板
某工程临时用电施工组织设计
某工程临时用电施工组织设计工程临时用电是指在工程建设过程中，为了满足施工中需要用电的要求，临时安装的用电设备和电源。
对于工程临时用电的施工组织设计，需要充分考虑施工的特点和要求，合理安排用电设备的布置和电源的选择，保证施工过程中用电的安全和高效。
下面是一个关于工程临时用电施工组织设计的案例。
一、工程概况工程为一座高层建筑施工工程，总建筑面积为XXX平方米，共有XXX 层。
施工期为XX个月。
二、施工特点1.该工程为高层建筑，施工高度大，涉及到多种施工作业，如混凝土浇筑、钢筋绑扎等。
2.施工面积较大，分为地下室和地上结构，各个施工区域的用电需求不同。
3.工程施工周期较长，需要考虑后期调试和试运行等用电需求。
三、用电设备布置1.施工地下室：地下室作为材料存放和施工现场，需要设置临时用电设备。
根据地下室的面积和需求，选择适当数量的临时配电柜和灯具进行布置。
2.施工地面层：地面层作为主要施工区域，需要设置足够的临时用电设备。
根据施工计划和用电需求，选择适当数量的临时配电柜、施工用电箱和照明设备进行布置。
3.施工高层：高层的施工区域需要考虑电力的输送和布线问题。
在每个楼层设置足够的临时配电柜和照明设备，通过临时电缆进行电力供应。
四、电源选择1.临时电源：首先考虑工地周边是否有临时用电接入点，如果有，可以选择接入临时用电。
如果没有，需要选择合适的发电机进行供电。
根据用电设备的功率和数量，选择适当容量的发电机，并进行合理的安置和隔离。
2.常规电源：在施工过程中，临时电源可能会出现故障或停电的情况。
为了保证施工进度和安全，需要与当地电力公司协商，申请常规电源接入。
五、安全措施1.施工用电前，需要组织专业人员进行安全检查和验收，确保设备和线路符合要求。
2.临时用电设备要与其他施工设备隔离，防止相互影响和损坏。
3.配电柜和用电设备要设置在通风良好的地方，防止温度过高引起事故。
4.临时电缆要使用防火、耐磨的材料，并做好固定和保护措施，避免人员绊倒和损坏。
临时用电施工组织设计范本
xxx临时用电施工组织设计编制人：审核人：审批人：Xxxx年月日目录1工程概况 (1)1.1 工程名称、施工单位信息 (1)1.2 工程规模及施工范围 (1)1.3 现场施工用电概况 (1)2专业施工组织设计编写依据 (1)3施工总体目标和安全计划 (2)3.1 服务目标 (2)3.2 安全目标 (2)4施工组织和人力资源计划 (2)4.1 项目组织机构框架图 (2)4.2 项目部主要人员情况 (3)4.3 现场劳动力需用计划 (3)5临时用电施工组织方案 (4)5.1 方案编制原则 (4)5.2 施工电源设置原则 (4)5.3 A05-06、II-3-1地块施工和生活用电负荷情况 (4)5.4 用电设备的功率折算和供电设备选型 (5)5.5 A05-06地块配电设备的选型 (15)5.6 II-3-1用电设备的功率折算和供电设备选型 (15)5.7 II-3-1地块配电设备的选型 (25)5.8 当箱变容量不能满足设备负荷时的紧急措施 (25)6现场临电施工方案 (27)6.1 安全防护设施、防护部位及要求 (27)6.3 电缆的敷设运输及搬运 (27)6.4 电缆头制作 (30)6.5 防雷与接地装置 (32)7现场临电管理制度 (33)7.1 部门职责及权限 (33)7.2 各单位对现场配电箱管理区域的划分 (33)7.3 电源巡回检查制度 (34)7.4 各级配电箱的使用与维护 (34)7.5 施工配电箱运行管理制度 (35)7.6 电源试验及工器具检测制度 (36)7.7 停电检修工作制度 (36)7.8 停电检修操作规定 (37)7.9 停送电管理制度 (38)7.10 停送电操作的规定 (39)7.11 现场临电施工制度 (40)7.12 安全用电技术措施 (41)7.13 电气设备的设置要求 (42)7.14 电气设备的安装要求 (43)7.15 外电线路及电气设备防护 (43)7.16 电工及用电人员要求 (44)7.17 职工健康安全保护 (45)8防火与急救措施 (45)8.1 防火措施 (45)9职业健康安全管理目标和指标 (50)9.1 职业健康安全管理细则 (51)10 环境保护与绿色、低碳施工 (51)10.1 环境保护要求 (51)10.2 绿色低碳施工要求 (51)10.3 绿色施工实施措施 (51)11 重要环境因素清单 (53)12 附表 (54)12.1 附表1：《施工电源停电通知单》 (55)12.2 附表2：《施工电源送电通知单》 (56)12.3 附表3：《施工电源停/送电申请单》 (57)12.4 附表4：《施工配电箱钥匙管理卡》 (58)12.5 附表5：《施工用电定期检查表》 (59)1 工程概况1.1 工程名称、施工单位信息1.2 工程规模及施工范围本工程为xxxA05-06、II-3-1地块工程，II-3-1地块位于商丘市淮河路南侧，中州路西侧，富强路东侧；A05-06地块位于商丘市世纪路北侧，彩虹路南侧，中州路东侧。
临时用电施工组织设计模板
XXXX日用制品有限公司厂房二、厂房三工程临时用电施工组织设计一、工程概况本工程由二幢框架二层楼组成，建筑主体高9.85米，局部13.3米，建筑面积共计11367㎡。
二、施工机械用电情况现场照明按动力用电的10%考虑。
三、现场临时供电方案确定1、供电系统确定380/220V电由甲方配电室提供，以五芯电缆埋地引至工地总配电箱，在总配电箱处做一组重复接地，施工现场采用TN-S三相五线制接零保护系统供电方式供电。
2、现场线路方案的确定临时供电方式选择放射式与树干式相结合的供电方式。
根据实际情况布置确定线路如下：（1）N1回路由总配电箱到搅拌机分配电箱。
（2）N2回路由总配电箱到钢筋加工木模加工分配电箱。
（3）N3回路由总配电箱到塔吊分配电箱。
3、配电箱的设置本工程临时用电设置为三级配电三级漏电保护。
设备实行“一机、一闸、一漏、一箱”。
4、保护方式的确定（1）现场临时用电系统采用保护接零方式。
（2）重复接地：根据临时用电规范要求，在配电室总配电柜及中间分配电箱，末端分配电箱均做一组重复接地R地≦10Ω。
（3）防雷接地：塔吊、井架必须做防雷接地，接地极利用建筑物防雷接地，要求在建筑物防雷接地安装时，留出端子备用。
四、设计计算内容本设计主要计算选择主要开关设备及总电缆的型号规格。
但实际施工时，应充分利用原有设备材料以节约开支，可以根据实际情况酌情变动，但应保证所用线材的允许载流量大于或等于实际使用值，并应保证所使用的设备开关能可靠动作。
本工程现场临时用电按三级保护执行，分配电箱、开关箱、线路型号由现场确定，但安装时必须遵循以下几点要求：1、三相设备计算电流，可以按设备的容量乘2，得出经验电流值，选择接近而且较大的值来确定开关箱型号以及开关箱前后线路型号。
2、单相设备计算电流，按设备容量与电压（220V）的比值确定。
3、开关箱必须装隔离开关和漏电保护器，漏电保护器漏电动作电流按规范选择，若设备不需要零线时则只装PE端子板，否则需设N 和PE两块端子板。
临时用电施工组织设计(参考模板)

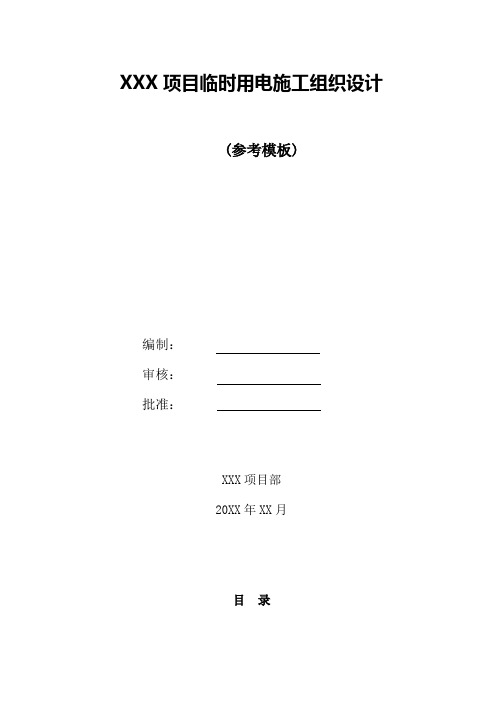

XXX项目临时用电施工组织设计(参考模板)编制：审核：批准：XXX项目部20XX年XX月目录第一章设计说明 (4)一、编制依据 (4)二、工程简介 (4)三、配电系统情况 (4)四、配电系统方式与要求 (5)第二章负荷计算 (12)一、负荷情况 (12)（一）现场主要设备的组成 (12)（二）用电设备统计 (12)二、负荷计算 (15)（一）用电设备负荷计算 (15)（二）变压器的选择 (20)（三）配电线路、装置的选择 (21)三、备用电源选择 (26)第三章接地系统的设计 (27)一、接地及其分类 (27)二、接地电阻 (28)三、接地装置的制作 (28)第四章安全防范措施 (29)一、防雷保护措施 (29)二、用电安全措施 (29)（一）接零接地保护 (29)（二）电器设备、设施配置 (30)（三）电器设备的安装 (31)（四）电工及用电人员 (32)（五）电气设备的使用与维护 (32)（六）施工现场的电缆线路 (33)（七）室内导线的敷设及照明装置 (34)（八）发电机防护措施 (34)（九）突发断电故障处理措施 (36)三、安全用电技术措施 (36)（一）配备管理机构和管理人员 (36)（二）建立健全的规章制度 (36)（三）实行电气检修、安全操作监护制度、巡回检查制度 (37)（四）加强安全教育培训工作 (37)（五）电气安全施工管理制度 (38)（六）电工操作规程 (38)四、电气防火措施 (39)（一）施工现场发生火灾的主要原因 (39)（二）预防电气火灾的措施 (40)五、电气防触电措施 (41)（一）迅速切断电源 (41)（二）简单诊断 (42)（三）处理方法 (42)第五章安全技术交底 (43)一、安全自我意识保护交底 (43)二、电工安全技术交底 (43)三、机械安全技术交底 (44)四、焊接机械安全技术交底 (45)五、手持电动工具安全技术交底 (45)附件： (46)附件一：用电工程总平面图 (46)附件二：配电装置布置图 (46)附件三：配电系统接线图 (46)XXX项目临时用电施工组织设计为确保本项目临时施工用电安全，根据本项目工程实际及施工组织设计要求，特编制XXX项目临时用电施工组织设计方案。
临时用电施工组织设计样本
目录目录--------------------------------------------------------- 1一、工程概况--------------------------------------------------- 2二、用电设备及计算表------------------------------------------- 3三、配电布置及分配--------------------------------------------- 9四、主要分路计算及导线选择 ------------------------------------- 9五、安全用电技术措施------------------------------------------ 26六、电气防火措施---------------------------------------------- 28七、现场临电平面图-------------------------------------------- 29八、临时用电系统图-------------------------------------------- 29一、工程概况二、用电设备及计算表1号配电室1号配电柜1号配电室2号配电柜2号配电室1号配电柜2号配电室2号配电柜3、变压器选择注：1、塔吊P塔铭牌暂载率一般为40%，通用换算为25%暂载率：P塔=P e x=2P e=2 P e=1.26 P eP e——铭牌容量（kw），J c—铭牌暂载率。
2、电焊机一般暂载率为60%，通用换算为100%暂载率：P焊=S e x COSΦ= S e x x0.5=0.4S eS e——铭牌容量（KV A）；J c—铭牌暂载率,一般为60%；COSΦ=0.5。
3、综合考虑施工用电，照明部分约占动力用电量的10%；根据公式：P=1.05~1.1x(K1∑P C+ K2∑P b + K3∑P a)=1.05~1.1 x(K1∑P C+ 0.1xK1∑P C)=1.155~1.21 K1∑P C(KW)其中：P—供电设备额定用电量总和（KW）；P C—全部动力用电设备额定电量总和，K1系数：5台内取0.8，10台内取0.75，10~30台内取0.7，30~50台内取0.6，50台以上取0.5。
临时用电施工组织设计方案(范例)
xx 工程临时用电施工组织设计xx公司xx日建设单位：建设单位意见：监理单位：监理单位意见：编制单位：技术负责人：项目技术负责人：编制人：审核人：编制日期：临时用电设计方案一、现场堪测本工程为xx，工程位于xx，1#楼为12层，2#楼为7层，由xx设计所设计。
二、现场布置A、总配电室据施工现场目前情况，业主单位在考虑整个工程施工期间电力布置情况，结合现场实际，已在场内设置了配电房，我公司进场后，在征得业主单位认可的情况下，随时检查屋面防水、排水情况，防止小动物进入配电室使配电电器和母线间造成短路故障，并配备1211灭火器，防止配电房着火燃烧，造成事故。
B、根据施工现场目前布局，结合工程特殊情况，遍于对现场配电系统作安全技术管理和维护，配电箱分级设置。
即在全场设总配电箱分配电箱开关箱用电设备。
见分级配电示意图。
B、配电箱及开关箱的位置及线路走向总配电箱是施工现场配电系统的总枢纽，考虑到便于电源引入，减少配电线路，缩短配电距离等因素，总配电箱设置在配电房墙面，采用铁壳配电箱（分配电箱材质相同）。
动力配电箱分设在总配电箱左右两侧，为现场整洁、美观考虑，动力线路出分配电箱后，木制电杆架空敷设，平直通入用电设备开关箱。
各楼层用电用五芯电缆线引向楼层，沿外墙垂直向上延伸，每一楼层设一分配电箱，作楼层施工用电（楼层照明用电采用同样方法分级设置）。
场内临时用房照明，分配电箱设置在四方墙上，沿墙线穿管设置，引向各照明点。
三、施工现场电力荷载计算1施工机具容量统计表：2、计算施工用电总容量合计=1.1×[k1pa+k2pb+k3pc]其中：1.1-用电不均匀系数Pa-全部施工用电设备额定容量之和∑Pa=∑p电动机+∑p电焊机Pb-室内照明设备额定容量之和Pc-室外照明设备额定容量之和额用系数：K1= 0.7 K2=0.8 K3=1 cosΦ= 0.45∑电动机=79.35KW∑电焊机=11×cosΦ=4.95KW∑Pa=∑P电动机+∑P电焊机=79.35+4.95=84.3KWPb=8KWPc=10KWP总= 1.1(0.7×84.3+0.8×8+1×10)=82.951KW电源选择：W=P总/ cosΦ=65.24/ 0.75=110.6KVA3、现场临时用电采用TN—S(三相五线制)1）动力用电均为三相五线制,导线采用铝芯橡皮线BLX－3×50＋2×25㎡。
临时用电施工组织设计(参考模板)
间距名称
最小净距（mm)
并列电器（含单极熔断器）间
30
电器进、出线瓷管（塑料管）孔与电器边沿间
15A
30
20～30A
50
≥60A
80
上、下排电器进、出线瓷管（塑料管）孔间
电器进、出线瓷管（塑料管)孔至板边
40
电器至板边
40
开关箱的开关适用选择如下：
（1）20A开关箱:主要用于电锯、切断机、潜水泵、弯曲机、搅拌机、打夯机、振捣器………。.等7。5KW以下机械设备或照明;
a。末级和二级（中级)漏电保护装置之间的线路存在正常泄漏电流，因此二级（中级）漏电保护装置的额定漏电动作电流，必须大于下级漏电保护装置的额定漏电动作电流与上述正常线路的泄漏电流之和；
b。二级（中级）漏电开关漏电不动作电流的值应大于末级漏电动作电流的额定值(一般漏电保护开关漏电不动作电流IΔn0与漏电动作电流IΔn的关系为IΔn0=IΔn/2）。这样才能保证电气施工机具出现漏电事故，末级漏电保护装置首先动作。
4.在开关箱中，当漏电保护器是同时具有短路、过载、漏电保护功能的漏电断路器时，可不装设断路器。
(六）配电箱规格型号的要求:
1.箱体材料:配电箱、开关箱一般采用钢板制作，也可采用阻燃绝缘板制作，但不得采用木板制作。采用钢板制作时，应采用冷轧钢板,厚度一般为1.2~1。5mm,用以配电给较小容量用电设备的开关箱，其箱体钢板厚度不小于1.2m。
7.将断路器用作电源隔离时,有透明盖可见分断点的，且通过隔离功能所要求的附加试验，在断路器铭牌上带有＊符号的断路器。
（五)漏电保护器的选择要求：
1。购买漏电保护器时应购买具有生产资质的厂家产品，且产品质量检测合格。
施工现场临时用电施工组织设计样本
目录第一章、工程建设概况 (1)第二章、现场电源状况 (1)第三章、暂时施工用电方案编制根据 (1)第四章、暂时用电管理小组人员、组织机构及职责 (1)第五章、现场勘察及暂时用电布置方案 (3)第六章、负荷计算 (7)第七章、施工现场用电备用回路电线选取 (11)第八章、线路敷设 (11)第九章、安全用电技术办法及电气防火办法 (12)第十章、防雷、接地保护系统 (15)第十一章、暂时施工用电安全管理制度 (17)第十二章、电器图附表目录 (18)第十三章、各种操作规程 (23)第十四章、施工用电安全应急预案 (26)宜宾金沙家园住宅社区项目（一期）工程暂时用电方案第一章、工程建设概况宜宾豆坝园金沙家园安顿房（一期）工程位于宜宾县安边镇豆坝村，总共由2栋高层、4栋多层建筑和1栋幼儿园构成，除幼儿园建筑无地下室外，别的建筑分布一层地下室，一期建筑面积71087.53平方米，其中地下室建筑面积15515.47平方米。
2#、3#为17层剪力墙构造，1#楼5、6单元、4#、7#、8#为6层框架构造，幼儿园为3层框架构造。
本工程基本形式由桩基、独立基本、条基及筏板基本构成。
第二章、现场电源状况现场架安装1台800KVA变压器，作为施工用电源。
施工用电重要设备电焊机、钢筋设备、施工电梯、塔吊、砼泵送设备及其她小型用电设备，施工区域配备一台300KW发电机作为备用电源。
第三章、暂时施工用电方案编制根据1、《建筑施工组织设计规范》（GB/T50502-）2、《施工现场暂时用电安全技术规范》JGJ46-3、《建筑施工安全检查原则》（JGJ59-）4、《建筑物防雷设计规范》（GB50057-）5、施工现场总平面勘验状况6、施工现场重要用电设备表附后第四章、暂时用电管理小组人员、组织机构及职责依照本项目特点，建立以项目经理牟建同志为领导暂时用电管理小组组织机构。
组织机构人员名称主要职责项目经理1、项目经理是公司法人授权代理，是质量、安全、环保、工期、成本第一负责人，对施工全过程负责。
临时用电专项施工组织设计参考范本
目录一、工程概况- 2 -二、编制依据- 2 -三、电气设备及总体线路布置- 3 -四、电器设备的选择- 4 -五、负荷计算- 5 -六、分配箱电缆选择- 9 -七．平安用电组织措施- 10 -八、平安用电技术措施- 11 -〔一〕配电室的建造- 11 -〔二〕配电箱与开关箱- 12 -〔三〕电器设备的安装- 14 -〔四〕施工现场的电缆线路- 15 -〔五〕接零保护、重复接地与防雷接地- 18 -〔六〕现场照明- 19 -〔七〕自备发电机- 20 -〔八〕漏电保护器- 20 -八．用电防火措施- 21 -九、消防预案- 23 -附图：附图一：施工现场临用电平面布置图附图二：配电系统图施工现场临时用电专项施工方案一、工程概况工程名称：建立地点：建立单位：设计单位：监理单位：勘探单位：施工单位：说明工程所处位置、建筑面积、构造类型、建筑层数、建筑物高度、层高、抗震等级、防火等级、使用年限、±0.000相当于黄海高程标高等根本情况。
现场用电电源：电源从业主指定的接线点将线路引至工地配电室，再从配电室相继引入各施工用电点，整个现场用电设配电箱。
施工用电采用TN-S系统，严格按JGJ46-2005?施工现场临时用电平安技术规X?强制性条文执行，做好用电机械与电开工具的接地、接零保护，保证其平安运行。
根据现场勘测及总体平面布置，全场设××型号塔吊××台、施工升降机××台，现场设另钢筋制作车间、木工棚各××座；现场设办公室、宿舍、食堂等〔详见施工用电总平面图〕。
二、编制依据1、?建立工程施工现场供用电平安规X?GB50194-20142、?施工现场临时用电平安技术规X?JGJ46-20053、?低压配电设计规X?GB50054-20114、?供配电系统设计规X?GB50052-20136、?建筑施工平安检查标准?JGJ59-20117、本工程施工组织设计8、本工程施工图纸9、公司标准三、电气设备及总体线路布置本工程施工用电电源位于×××部位。
临时用电施工组织设计模板
XXX项目临时用电施工组织设计(参考模板)编制：审核：批准：XXX项目部20XX年XX月目录第一章设计说明 (1)一、编制依据 (1)二、工程简介 (1)三、配电系统情况 (1)四、配电系统方式及要求 (2)第二章负荷计算 (9)一、负荷情况 (9)（一）现场主要设备的组成 (9)（二）用电设备统计 (9)二、负荷计算 (11)（一）用电设备负荷计算 (11)（二）变压器的选择 (13)（三）配电线路、装置的选择 (15)三、备用电源选择 (19)第三章接地系统的设计 (20)一、接地及其分类 (20)二、接地电阻 (21)三、接地装置的制作 (21)第四章安全防范措施 (22)一、防雷保护措施 (22)二、用电安全措施 (22)（一）接零接地保护 (22)（二）电器设备、设施配置 (23)（三）电器设备的安装 (24)（四）电工及用电人员 (25)（五）电气设备的使用及维护 (25)（六）施工现场的电缆线路 (26)（七）室内导线的敷设及照明装置 (27)（八）发电机防护措施 (28)（九）突发断电故障处理措施 (29)三、安全用电技术措施 (29)（一）配备管理机构和管理人员 (29)（二）建立健全的规章制度 (29)（三）实行电气检修、安全操作监护制度、巡回检查制度 (30)（四）加强安全教育培训工作 (30)（五）电气安全施工管理制度 (31)（六）电工操作规程 (31)四、电气防火措施 (32)（一）施工现场发生火灾的主要原因 (32)（二）预防电气火灾的措施 (33)五、电气防触电措施 (34)（一）迅速切断电源 (34)（二）简单诊断 (34)（三）处理方法 (35)第五章安全技术交底 (36)一、安全自我意识保护交底 (36)二、电工安全技术交底 (36)三、机械安全技术交底 (37)四、焊接机械安全技术交底 (38)五、手持电动工具安全技术交底 (38)附件： (38)附件一：用电工程总平面图 (38)附件二：配电装置布置图 (38)附件三：配电系统接线图 (38)XXX项目临时用电施工组织设计为确保本项目临时施工用电安全，根据本项目工程实际及施工组织设计要求，特编制XXX项目临时用电施工组织设计方案。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
XXXX工程临时用电施工组织设计编制：审核：审批人及审核意见：编制时间：年月日总监审核意见：监理单位（章）：一、现场勘察本工程位于XX学院东南角，该工程地势相对平坦，东面为学院路、西面为三号教学楼，南面为文昌路，北面为四号教学楼。
施工现场的三号教学楼有可满足施工用电的电源，施工现场上方没有高压电线通过，地下没有电缆经过。
甲方提供的电源位于施工现场西北角，拟建科研实验楼坐北朝南，沿东西方向平面呈长方形状。
现场“三通一平”已完成，临时设施正在搭建中。
本方案设计依据《XX学院科研实验楼施工组织设计》、现行《施工现场临时用电安全技术规范》（JGJ46-2005）二、确定电源进线（总线）、配电室、总配电箱、分想电箱的位置及经线路走向1、确定电源进线、配电室，总配电箱的位置：电源进线由甲方提供并已接到工地的西北角三号教学楼，为便于施工现场的用电管理和电源总线、总配电箱就近的原则，总配电箱设于工地的西北角。
2、确定分配电箱的位置及线路走向：根据建筑施工组织设计确定的用电设备、机械位置及电源进线的位置结合现场实际情况，主要的用电动力机械分布在场地的西侧和东侧，钢筋加工制作工棚位于现场的南侧，办公室、仓库等临设位于北侧，因此供电线路分为东、西两条支路线，西支路线主要为砂浆搅拌站、木作工棚、一台塔吊、一台混凝土输送泵、西侧工作面的机具和钢筋加工制作机具设备供电。
东支路线主要负责一台塔吊、一台施工电梯、东侧工作面的机具和办公室、仓库等临时设施的照明供电。
现场施工临时用电按照三级配电、二级漏电保护的TN-S三相五线制供电系统进行用电管理。
详见临时施工用电平面布置图，线路的敷设方式为绝缘导线专用电杆架空敷设。
三、负荷计算1、施工动力用电负荷量：（1）、塔吊2台：42.9KW/台（回转2台：3.7KW/台,小车:3.5KW，起重30KW）（2）、砼输送泵1台： 60KW/台（3）、砂浆搅拌机2台： 5.5KW/台(4)、施工电梯1台： 15KW/台(5)、钢筋切断机1台： 3.5KW/台(6)、钢筋弯曲机1台： 3.5KW/台(7)、钢筋冷拉卷扬机1台：5.0KW/台(8)、电渣压力焊机2台 25Kva/台(9)、手提电锯8台： 1.0KW/台(10)、砼振动器4台： 2.2KW/台（11）室内照明： 5KW（12）室外照明： 15KW1、用电量计算:工地临时供电包括施工及照明用电两个方面，计算公式如下：其中 P ──计算用电量(kW)，即供电设备总需要容量；Pc ──全部施工动力用电设备额定用量之和；Pa ──室内照明设备额定用电量之和；Pb ──室外照明设备额定用电量之和；K1 ──全部施工用电设备同时使用系数；总数10台以内取0.75；10—30台取0.7；30台以上取0.6； K2 ──室内照明设备同时使用系数，取0.8；K3 ──室外照明设备同时使用系数，取1.0；综合考虑施工用电约占总用电量90%，室内外照明电约占总用电量10%，则有全部施工动力用电设备额定用量：──────────────────────────────序号额定功率(kW) 距离电源(m) 机具名称1 85.00 150.00 塔式起重机两台2 60.00 150.00 混凝土输送泵一台3 11.00 150.00 200～325L砂浆搅拌机两台4 15.00 150.00 施工电梯一台5 3.50 150.00 钢筋切断机一台6 3.50 150.00 钢筋弯曲机GJ7-40一台7 5.00 150.00 钢筋调直机(Gj4-14/4)一台8 50.00 150.00 电渣压力交流电弧焊机两台9 8.00 150.00 手提木工电锯八台10 8.80 150.00 插入式振动器四台──────────────────────────────本计算中 K1=0.75；经过计算得到 P = 232.31kW。
2、变压器容量计算:（如果工地使用变压器必须进行该部分计算）变压器容量计算公式如下：其中 P0 ──变压器容量(kVA)；1.05 ──功率损失系数；cos──用电设备功率因素，一般建筑工地取0.75。
经过计算得到 P0 = 1.4×232.31 = 325.24kVA。
四、主干线导线截面选择1、按导线的允许电流选择：三相四线制低压线路上的电流可以按照下式计算：其中 Il ──线路工作电流值(A)；Ul ──线路工作电压值(V),三相四线制低压时取380V。
经过计算得到 Il = 2×232.31 = 464.63A。
查表后选择铜导线，其截面积为：BV型铜芯塑料线── 185mm2工作零线N必须大于相线50%选择截面为95mm2BV型铜芯塑料线2、按允许电压损耗选择：从甲方提供电源至施工配电房的距离L=150，允许电压损耗ε=5%，采用三相四线铜芯线时，电压损耗计算常数C=77S=%=%=67.7mm23、按机械强度选择,查表得知其铜芯线截面不小于10mm2。
为了同时满足以上三个条件，实际选用截面为185mm2的BVR型铜芯塑料软线作为甲方电源点至施工配电房之间的主干线，工作零线N选用95mm2的BLV型浅蓝铝芯塑料线，保护零线PE选用截面95mm2的BVR型黄绿双色铜芯塑料软线。
即选择3×185+2×95mm2的BVR型铜芯塑料软线作为供电主干线。
五、支线路导线截面选择本工程从配电房接出二个支路，分别为东支路，西支路1、西支路导线选择（1）施工动力用电负荷量计算公式如下：其中 P ──计算用电量(kW)，即供电设备总需要容量；Pc ──全部施工动力用电设备额定用量之和；Pa ──室内照明设备额定用电量之和；Pb ──室外照明设备额定用电量之和；K1 ──全部施工用电设备同时使用系数；总数10台以内取0.75；10—30台取0.7；30台以上取0.6； K2 ──室内照明设备同时使用系数，取0.8；K3 ──室外照明设备同时使用系数，取1.0；综合考虑施工用电约占总用电量90%，室内外照明电约占总用电量10%，则有西支路施工动力用电设备额定用量：──────────────────────────────序号额定功率(kW) 距离电源(m) 机具名称1 42.90 150.00 塔式起重机一台2 60.00 150.00 混凝土输送泵一台3 3.50 150.00 钢筋切断机一台4 3.50 150.00 钢筋弯曲机一台5 5.00 150.00 钢筋调直机一台──────────────────────────────本计算中 K1=0.75；经过计算得到 P = 106.86kW。
(2)按导线的允许电流选择：三相四线制低压线路上的电流可以按照下式计算：其中 Il ──线路工作电流值(A)；Ul ──线路工作电压值(V),三相四线制低压时取380V。
经过计算得到 Il = 2×106.86 = 213.71A。
查表后选择铜导线，其截面积为：BLV型铝芯塑料线── 95mm2工作零线N必须大于相线50%选择截面为50mm2 BLV型铝芯塑料线(3)按允许电压损耗选择L=150m，C=46.3，ε=5%S=%=%=58mm2(4) 按机械强度选择，查表得知铝芯线截面不小于16mm2为了同时满足以上三条件，实际选用截面为95mm2的BLV型铝芯塑料。
工作零线N选用50mm2的BLV型浅蓝铝芯塑料线，保护零线PE选用截面为50mm2黄绿双色铝芯线。
即选择3×95+2×50mm2的BLV型铝芯塑料线作为西支路供电干线。
2.东支路导线选择(1)施工动力用电负荷量计算公式如下：其中 P ──计算用电量(kW)，即供电设备总需要容量；Pc ──全部施工动力用电设备额定用量之和；Pa ──室内照明设备额定用电量之和；Pb ──室外照明设备额定用电量之和；K1 ──全部施工用电设备同时使用系数；总数10台以内取0.75；10—30台取0.7；30台以上取0.6； K2 ──室内照明设备同时使用系数，取0.8；K3 ──室外照明设备同时使用系数，取1.0；综合考虑施工用电约占总用电量90%，室内外照明电约占总用电量10%，则有东支路施工动力用电设备额定用量：──────────────────────────────序号额定功率(kW) 距离电源(m) 机具名称1 42.90 150.00 塔式起重机一台2 11.00 150.00 砂浆搅拌机两台3 15.00 150.00 施工电梯一台4 50.00 150.00 交流电弧焊机两台5 8.00 150.00 手提木工电锯八台6 4.40 150.00 插入式振动器四台──────────────────────────────本计算中 K1=0.75；经过计算得到 P = 122.11kW。
(2)按导线的允许电流选择：三相四线制低压线路上的电流可以按照下式计算：其中 Il ──线路工作电流值(A)；Ul ──线路工作电压值(V),三相四线制低压时取380V。
经过计算得到 Il = 2×122.11 = 244.22A。
查表后选择铜导线，其截面积为：BLV型铝芯塑料线── 95mm2工作零线N必须大于相线50%选择截面为50mm2 BLV型铝芯塑料线(3)按允许电压损耗选择。
L=150m，C=46.3，ε=5%S=%=%＝56mm2(4)按机械强度选择，查表得知其截面不小于16mm2，为了同时满足以上三个条件，实际选用截面为95mm2的BLV型铝芯塑料线，工作零线选用截面为50mm2的BLV型铝芯塑料线，保护零线选用截面为50mm2的黄绿双色铝芯线。
即选择3×95+2×50mm2的BLV型铝芯塑料线作为东支路供电干线。
六、电器的类型、规格选择1.总配电箱电器选择I=464.63A，实际选用三相630A自动空气开关，三相四极630A漏电保护器(动作电流250mA并>30mA)>0.1S。
2.东、西支路配电箱电器选择I东=244.22A、I西=213.71A 可选择300A自动空气开关，350A热熔断器，各分配电箱设于支路的起始端即总配电箱附近，便于统一用电管理和日常各支路用电维修、维护。
3.搭吊配电箱电器选择SΣC==46.22KVAIΣC===70A选用三相100A闸刀开关，80A三极漏电保护器(额定漏电动作电流150mA)，额定漏电动作时间应小于0.1S，保险丝选用200/125A的保险丝。
从分配电箱到开关箱导线选用5×10mm2的截面积XV型橡皮绝缘五铜芯电缆线。
(持续容许电流I=85A) 4.砼输送泵配电箱电器选择SΣC==92.44KVAIΣC===140A选用三相200A闸刀开关，160A三极漏电保护器(额定动作电流150mA)额定漏电动作时间应小于0.1S，保险丝选用350/225A的保险丝。
