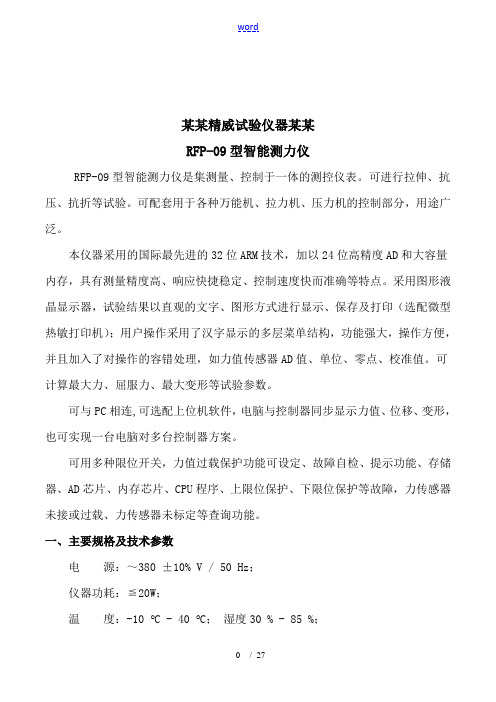

RFP-09型智能测力仪
某某精威试验仪器某某RFP-09型智能测力仪RFP-09型智能测力仪是集测量、控制于一体的测控仪表。
可进行拉伸、抗压、抗折等试验。
可配套用于各种万能机、拉力机、压力机的控制部分，用途广泛。
本仪器采用的国际最先进的32位ARM技术，加以24位高精度AD和大容量内存，具有测量精度高、响应快捷稳定、控制速度快而准确等特点。
采用图形液晶显示器，试验结果以直观的文字、图形方式进行显示、保存及打印（选配微型热敏打印机）；用户操作采用了汉字显示的多层菜单结构，功能强大，操作方便，并且加入了对操作的容错处理，如力值传感器AD值、单位、零点、校准值。
可计算最大力、屈服力、最大变形等试验参数。
可与PC相连,可选配上位机软件，电脑与控制器同步显示力值、位移、变形，也可实现一台电脑对多台控制器方案。
可用多种限位开关，力值过载保护功能可设定、故障自检、提示功能、存储器、AD芯片、内存芯片、CPU程序、上限位保护、下限位保护等故障，力传感器未接或过载、力传感器未标定等查询功能。
一、主要规格及技术参数电源：～380 ±10% V / 50 Hz；仪器功耗：≦20W；温度：-10 ︒C - 40 ︒C；湿度30 % - 85 %；外形尺寸：360×215×145（开空尺寸345×260×130）（宽×深×高）；打印纸尺寸：57㎜宽（热敏打印纸）；仪表保险丝：15A、1A；测力：解析度： 1/250000；非线性重复性误差：≦±1％；精度： 0.5%以上（一般可达到0.02%FS）；测量X围： 50kN ～ 3000 kN任意设定；分辨率：3位小数(量程≦100kN)，2位小数(量程≦3000kN)采样频率：100次/秒数字引伸计/位移：光电编码器分辨率：最高达 0.001mm ；响应频率 40kHz；X 围：0～ 20000 mm 任意设置；精度：仪表系统无误差；解码方式：4相解码；引伸计(选配)解析度：1/100000分辨率：0.001mm采样频率：100次/秒；精度：示值的±0.5%；二、功能1.时钟：年、月、日、时、分、秒2.组号设定：000001——9999993.截面设定：抗折抗压试块（0）——用于非标试件抗压（无需输面积）（1）——用于100×100㎜的立方体抗压试块（2）——用于150×150㎜的立方体抗压试块（3）——用于200×200㎜的立方体抗压试块（4）——适用于任意截面的抗压试块（需输面积）（5）——用于150×150×550㎜的抗折试块（6）——用于100×100×400㎜的抗折试块（7）——用于40×40×160㎜的抗压试块（8）——用于70.7×70.7㎜的立方体抗压试块（9）——用于砖块抗折（需输入长度、宽度、高度）4.抗拉试件：（1）——用于非标试件抗拉（无需输面积）（2）——用于圆形截面试件抗拉（3）——用于管形截面试件抗拉（4）——板形截面试件抗拉（5）——剖条试件抗拉（6）——不规则截面试件抗拉（需输面积）（7）——圆矩形试件抗拉储存：本仪表自动保存检测数据。

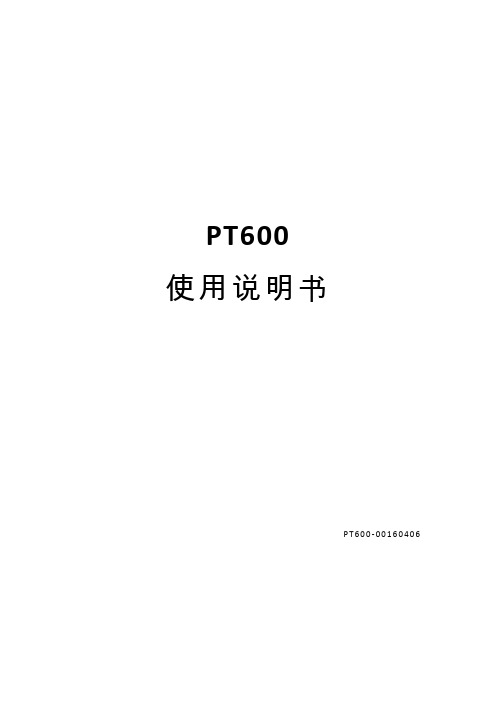

上海力恒高速,高精度仪表LH-PT600使用说明
1.2.1 一般规格 ............................................................................................................... 1
1.2.2 模拟部分 ............................................................................................................... 1
1.1 功能及特点 ........................................................................................................................ 1
1.2 技术规格 ............................................................................................................................ 1
5.2 设定点参数列表 ............................................................................................................. 12
5.3 保持功能参数 ................................................................................................................. 13
接触网仪器仪表(数据参考)
接触网仪器和工具接触网仪表是主要有兆欧表、接地电阻测试仪、激光测量仪、游标卡尺等，主要用来测量电阻、导高、拉出值等接触网参数；经常使用的工具有扭（力）矩扳手、手扳葫芦等，主要用来紧固接触网零部件和在抢修过程中对两端的线索进行紧固；具有结构简单、稳定可靠和维修方便等一系列优点，经常用于接触网线路测量和断线抢修中。
名称：兆欧表作用：又名摇表，是专供用来检测电气设备、供电线路的绝缘电阻的一种便携式仪表。
（一）兆欧表选用规定兆欧表的电压等级应高于被测物的绝缘电压等级。
所以测量额定电压在500v以下的设备或线路的绝缘电阻时，可选用500V或1000V兆欧表；测量额定电压在500v以上设备或线路的绝缘电阻时，应选用1000～2500V兆欧表；测量绝缘子时，应选用5000V兆欧表。
一般情况下，测量低压电气设备绝缘电阻时可选用0～200MΩ欧表。
（二）使用及操作方法兆欧表有三个接线柱，上端两个较大的接线柱上分别标有“接地”(E)和“线路”方较小的一个接线柱上标有“保护环”（或“屏蔽”）(G)。
（1）线路对地的绝缘电阻：将兆欧表的“接地”接线柱（即E接线柱）可靠地接地（一般接到某一接地体上），接线柱（即L一接线柱）接到被测线路上。
连接好后，顺时针摇动，转速逐渐加快，保持在约120r/min后匀速摇动，当转速稳定，表的指针也稳定后，指的数值即为被测物的绝缘电阻值。
实际使用中，E、L两个接线柱也可以任意连接，即E可以与接被测物相连接，L可以与地体连接（即接地），但G接线柱决不能接错。
（2）测量电动机的绝缘电阻将兆欧表E接线柱接机壳（即接地），L接线柱接到电动机某一相的绕组上，测出的绝缘电阻值就是某一相的对地绝缘电阻值。
（3）测量电缆的绝缘电阻测量电缆的导电线芯与电缆外壳的绝缘电阻时，将接线柱E与电缆外壳相连接，接线柱L与线芯连接，同时将接线柱G与电缆壳、芯之间的绝缘层相连接。
(三)使用注意事项（1）使用前应作开路和短路试验。
奥宾AOB394I-5K1 带报警功能 智能型数字显示交流电流表 使用说明书
AOB394I-5K1带报警功能智能型数显交流电流表使用说明书安装、使用产品前，请阅读使用说明书地址：浙江省乐清市城南街道宋湖村宋竹路弄号191电话：*************传真：*************网址：乐清市奥宾仪表有限公司免费服务热线：400-873-2005QQ：687920052.1电流测量范围直接测量:AC0～10A、(*/5A*/1A)～2.2输入45~65Hz2.30.5级2：3次/s2：计量芯片真有效值测量，单排位LED数码管显示2输入回路功耗：＜0.52.70.001A2.8AC/DC85264V50/60Hz3AC250V/1A DC30V/2A2环境：温度～℃，湿度≤的无腐蚀性场合显示：外附电流互感器或：AC109999A频率范围：测量准确度：.4采样速率.5测量显示方式4.6VA显示分辨力：最高为辅助电源：～功耗＜VA2.9报警输出：上下限报警同一继电器输出，继电器触点容量0.、.10工作-105085%RH按一下SET，显示codE，再按一下SET，显示一个闪动的“0”，输入密码803，进入编程状态可设置菜单参数，在编程状态下按住SET键2s可直接退出，超过120s无按键动作自动返回测量值显示状态。
概述技术参数1.1用途1.2产品特点●采用S MT生产工艺，线路简洁、可靠性高●交流采样、测量方式，波形畸变不影响测量准确度●●独特的安装方式，无须借助工具即可轻松完成安装●智能型仪表，计量芯片测量，显示数值准确稳定，抗干扰能力强。
真有效值（）RMS安装与接线3.1外形与安装开孔尺寸单位：mm3.2安装方法根据仪表外形在上表中选择对应的开孔尺寸，在安装屏面上开一个孔，仪表嵌入安装孔后将两个夹持件放入仪表壳体的夹持槽内，用手推紧即可。
3.3端子排列与接线说明（产品后示接线图）注意事项5.1通电前请再次确认仪表辅助电源、输入信号、接线是否正确。
5.2仪表需预热15分钟才能准确测量5.3仪表不应受到敲击、碰撞和剧烈振动，使用环境应符合技术要求5.4仪表出厂时已将量程设置为与用户订货时所提供的规格参数一致，用户使用前应再次核对仪表的量程设定值与用户所配用的互感器规格是否一致。
e路航lh900n使用说明书 (1)
e路航LH900N使用说明书简介e路航LH900Ne路航LH900N支持无线倒车后视功能,支持A V IN输入接口,支持电子相册功能, 支持JPG、GIF、BMP、PNG等格式文件浏览；e路航LH900N采用全触摸屏无按键设计，内置多款游戏编辑本段功能1. 拥有蓝牙功能，是可以打电话的GPS。
与蓝牙手机相接，可以当车载免提电话使用。
2：带A V IN输入接口，支持无线倒车后视，可选配高清晰无线摄像头。
3.支持卫星导航、定位；FLASH动画播放、视频播放、音频播放（MP3/MP4）、； 4. 日程安排，唐诗宋词，词典翻译，Windows操作界面，记事本，计算器，5、FM无线发射，游戏等功能；6、支持多国语言设置，时间设置，声音设置，背光设置，电源设置，文件管理，坐标调整，系统升级，系统资源；特点：编辑本段基本参数产品类型PND便携机屏幕尺寸4.3英寸屏幕类型4.3"高分辨率TFT液晶触摸显示屏屏幕分辨率480x272像素产品尺寸125*78*15mm 机身特点全触摸屏无按键设计系统参数GPS芯片SiRFstar III 操作系统Windows CE 6.0 存储扩展存储介质SD/MMC/TF 扩展卡最大容量SD：16GB 数据接口MiniUSB接口产品内存64MB 处理器中央处理器Atlas-III AT642D 372/396MHz A V接口2.5mm 导航参数导航地图导航地图：内置E路航正版地图papago趴趴走地图功能：3D画面/路口放大/路径规划/语音提示/自动/设施咨询/快速查找/显示设定模块灵敏度模块灵敏度：-159dBm 卫星通道24通道定位精度<10米启动时间平均冷启动42S/温启动28S/热启动1S 语音导航全程语音导航其他导航功能接受频率 1.5754GHZ 差分模式DGPS 数据输入A V输入接口IN输入接口娱乐参数数字电视可外接CMMB移动数字电视，同步接收海量电视节目视频播放电影：支持WMV/ASF/A VI等播放；可调节播放进度/暂停/全屏播放视频文件游戏：内置益智游戏音乐：支持WMA9/MP3/W A V 格式的音频播放，支持顺序播放/随机播放/循环播放电子书：支持TXT格式文本工具：日历/计算器/单位换算三种实用工具图片：支持JPG/GIF/BMP/PNG格式图片FLASH: 支持SWF/FLV格式播放FM发射支持蓝牙免提蓝牙（选配）：蓝牙免提功能，带回声消除效果其它参数菜单语言简/繁体中文/编辑本段系统参数GPS芯片：SiRFstar III纠错操作系统：Windows CE 6.0纠错存储扩展：存储介质SD/MMC 扩展卡最大容量SD：16GB纠错数据接口：MiniUSB接口英/法/德/ 意大利/西班牙/葡萄牙/荷兰/丹麦/瑞典/挪威/希腊等多国语言内置：电池类型内置900mAH聚合物锂电池电源性能电源充电器：120/230V适配器，5伏/1.5安培，USB 插头车用充电器：12～36.7伏转5伏/1.5安培，USB插头产品天线内置其他性能电子狗:内置固定电子眼数据，实时升级更新；可外接雷达实现流动测速预警功能A V-IN（选配）: 支持无线倒车后视TMC（选配）: 可外接实现实时交通信息共享功能其他特点输出功率喇叭2W / 8R 工作温度0℃-60℃存放温度-20℃-60℃随机附件车载支架、车载充电器、旅行充电器、GPS说明书E路航LH900N 汽车车载导航仪图册(2张)。
柯雷900核辐射检测仪参数
测量射线种类
α、β、γ和Χ射线
测量量程
脉冲剂量率：0-30,000cpm，0-5，000cps
辐射剂量累计值：0.001µSv-999999Sv
脉冲剂量累计值：0-999999
能量响应
阿尔法射线-从4.0兆伏特
贝塔射线-从0.2兆伏特
伽玛射线-从0.02兆伏特
X射线-从0.02兆伏特
射线选择开关
对αβγΧ射线进行组合选择
传感器
卤素填装GM探测器
输出端口
USB电脑连接口（专用USB线延长线可选，可延长到100米）
平均时间
默认32秒，可在2秒和120秒之间手动或自动可调
显示
大屏幕6位数字LCD，带棒图显示，可显示如下数据：
辐射剂量率、脉冲剂量、率辐射剂量累计值、脉冲剂量累计值、时间、日期、报警值、标定校正因子、最大辐射剂量率
质量认证
European CE，US FCC15
质量ห้องสมุดไป่ตู้证期
主机一年
校正
可直接调整校正因子
报警功能
可自由设定报警值，缺省设置为5μSv/hr
精度
<15%
存储功能
可存储800个数据，手动或自动存储
软件
可让数值实时远传到电脑中，进行显示、分析、记录
探测器工作温度
-40℃到75℃
重量
250克
尺寸
L 170毫米, W 74毫米, H 30毫米
电源
3节AAA电池，可连续工作30天
胜利仪器 VICTOR 9100A 9100B低压电流互感器变比测试仪说明书
300A±30A
0.0A～3000A
1A±0.2A
10mA～5A
应避免
被测导线处于钳口的中心位置
备注
功能
低压电流互感器一二次回路的电流、变比、角差测试，极性、相 别判断
4
一次电流钳 测量精度
量程：0.0A～3000A；分辨率：0.1A；精度：±1%FS
二次电流钳 测量精度
变比测量范围
变比分辨率 *角差测试精度
1
一、产品简介
VICTOR9100A/B 系列低压电流互感器变比测试仪可广泛应用在 380/220 伏电 力系统中，可以方便、快捷实现在线对计量装置中电流互感器进行现场检测及对 380/220 伏电力系统中的电流、漏电电流量值的测定，实现了不需停电就能准确测试 出实际运行中的电流互感器变比、角差、相别、极性。测试仪由主机、一次柔性电 流钳、二次电流钳组成，柔性电流钳直径为 8mm，特别适用于狭小空间及密集排线 的测试场所，为用电检查人员提供一种安全、准确、便捷的新型电力仪器，它的投 入应用必将给电力企业在用电管理中带来显著的经济效益和社会效益。
3
原理框图见下图。
五、基准条件
影响量
环境温度
环境湿度
正弦波失真度
信号频率
角差 测试
一次高压电流钳 一次柔性电流钳
二次电流钳
外电场、磁场
被测导线位置
六、技术参数
基准条件
工作条件
23℃±5℃
-15℃～50℃
40%～60%
＜70%
≤1%
≤3%
50HZ±5HZ
45HZ～65HZ
60A±3A
0.0A±800A
1～500 1～500
0～360° --
胜利仪器 VICTOR 9001无线高低压电压表说明书
目录安全须知 (2)一．简介 (3)二．技术规格 (4)三．结构 (6)四．操作 (7)1．基本操作 (7)2．测试 (8)五．电池管理 (10)六．装箱单 (10)1安全须知●高压！危险！操作者须经严格培训并获得国家相关高压操作认证才能使用本仪表进行现场测试。
●操作者必须完全理解手册说明并能熟练操作本仪表后才能进行现场测试。
●高压测试，必须连接绝缘杆使用，绝缘杆需要全部组装使用。
●严禁使用本仪表接触测试电压超过65kV的裸导线或汇流母线。
●超过65kV的裸导线或汇流母线，不能测试电压，只能非接触验电。
●对未知电压等级的测试，必须先采用非接触方式验电。
●请使用专配绝缘杆连接采集器，其他绝缘杆不能保证测试精度及安全性。
●绝缘杆、仪器受潮，或雨雾天气，严禁使用本仪表进行验电。
●有接地线模式测试电压时，必须先连接好接地线并可靠接地才能测试。
●仪表连接好绝缘杆后要轻拿轻放，避免与地面冲击造成损坏。
●请勿于高温潮湿，有结露的场所及日光直射下长时间放置和存放仪表。
●长时间不用仪表，请定期给电池充电。
●更换电池，注意极性，若无法更换，请联系厂家。
●拆卸、维修本仪表，必须由有授权资格的人员操作，并定期保养。
●若本仪表及其他部件有损伤，请禁止使用。
●由于本仪表原因，继续使用会带来危险时，应立即停止使用，并马上封存，由有授权资格的机构处理。
●建议绝缘杆每年至少进行一次绝缘强度测试(AC110kV/rms绝缘杆全部连接好后，两端之间)一.简介VICTOR9001无线高低压电压表，又名全智能无线高低压电压表，用于输电线路电压、对地相电压测试、感应电压、验电测试，也可以用于高压电气设备表面交流等电位电压测试。
仪器由采集器、接收器、绝缘杆、接地线、接地针等组成，电压测试量程为0～65kV AC（400V、10kV、35kV），验电范围为0～500kV AC（400V、10kV、35kV、110kV、220kV、500kV）。
上海易劲多功能仪表说明书
上海易劲多功能仪表说明书以上是一篇关于上海易劲多功能仪表说明书的文章。
本文将详细介绍上海易劲多功能仪表的特点、功能和使用方法。
第一部分：产品特点上海易劲多功能仪表是一种先进的电子仪器，具有多种功能和特点。
首先，该仪表具有高精度和稳定性，能够准确测量和显示各种物理量，如温度、压力、流量等。
其次，易劲仪表具有多种传感器接口，可以与不同类型的传感器进行连接，实现对不同参数的测量。
此外，易劲仪表还具有强大的数据处理和分析功能，能够实时采集、存储和处理测量数据，并生成相应的报表和图表。
第二部分：功能介绍上海易劲多功能仪表具有丰富的功能，可以广泛应用于工业控制、实验研究和科学教育等领域。
首先，该仪表可以实现对温度的测量和控制，通过连接温度传感器，可以准确测量各种材料的温度，并实现温度的自动控制。
其次，易劲仪表还可以测量和控制压力，通过连接压力传感器，可以实时监测管道、容器等的压力变化，并及时采取相应的控制措施。
此外，易劲仪表还可以测量和控制流量，通过连接流量传感器，可以实时监测液体或气体的流量，并进行相应的控制和调节。
第三部分：使用方法上海易劲多功能仪表的使用方法简单易懂。
首先，用户需要连接相应的传感器到仪表的传感器接口上，并确保连接正确无误。
然后，用户可以通过仪表上的操作按钮或触摸屏来选择所需的功能和参数设置。
在测量过程中，仪表会自动采集数据，并进行相应的处理和显示。
用户可以通过观察仪表上的数值、曲线图或报表来获取所需的测量结果。
在需要控制的情况下，用户可以通过仪表上的控制按钮或设置界面来调整参数，并实现自动控制。
第四部分：注意事项在使用上海易劲多功能仪表时，用户需要注意以下几点。
首先，用户需要根据实际需求选择合适的传感器，并确保传感器的连接正确可靠。
其次，用户需要按照说明书上的操作步骤进行操作，并避免对仪表进行不当的操作或设置。
此外，用户还需要定期对仪表进行检查和维护，确保其正常工作。
最后，用户在使用仪表时需要遵守相关的安全规定，确保自身和他人的安全。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
LH-PT900 测力显示仪表特点，LH-PT900 测力显示仪表用途，
LH-PT900 测力显示仪表技术参数
随着中国自动化不断发展进步，工控自动化产品也是大众需求。
上海力恒传感技术有限公司致力于力传感器及其信号处理的系统工作，公司在力传感器领域有着不断的追求。
下面由力恒传感小编为大家讲解LH-PT900 测力显示仪表特点，LH-PT900 测力显示仪表用途，LH-PT900 测力显示仪表技术参数，LH-PT900 测力显示仪表型号相关内容！
LH-PT900 测力显示仪表
型号：LH-PT900
开孔尺寸61*46，可显示实时值及峰值，峰值自动存储，可设置3个比较值，3点报警，工作电压DC24V
技术参数
1、使用条件：环境温度-10～50℃，相对湿度≤90%。
2、上方显示屏显示实时值，下方显示屏显示峰值（峰值可自动存储）。
3、电源电压：DC24V（±5V）。
4、测量误差：≤0.01%FS。
5、桥路供电电压：5V，可并联8只350Ω传感器。
6、输出节点：3路继电器及3路晶体管NPN（24-输出有效）。
7、输出接口：基本配置为RS232串口，可选配置为RS485串口、20mA电流环串口、
0-5V/1-5V/0-10V电压量、0-20mA/4-20mA模拟量。
8、测量范围：-18 mV ~ 18 mV/V。
9、产品功率≤10W。
10、A/D转换速度≤200次/秒。
11、开孔尺寸：61±0.5mm * 46±0.5mm。
以上内容是由上海力恒传感技术有限公司小编整理，希望能帮助到大家~
