2019中考物理专项练习练习-电表示数变化(粤沪版)
九年级物理上册第14章探究欧姆定律专训1判断动态电路中电表示数的变化习题新版粤教沪版
路中总电压等于各分电压之和，滑动变阻器两端的电压变
小，即电压表V的示数减小，故B正确、D错误。
【答案】B
全章高频考点专训
4.【中考•泰安】如图所示的电路中，电源电压保持不 变，开关闭合后，滑动变阻器的滑片P向左移动时， 三个电表的示数变化情况是( ) A．A示数变小，V1示数变大，V2示数变小 B．A示数变大，V1示数变小，V2示数变大 C．A示数变小，V1示数不变，V2示数变大 D．A示数变大，V1示数不变，V2示数变小
全章高频考点专训
【点拨】图中R1与R2并联，电压表测电源的电压，电流表 A1测干路电流，电流表A2测R1支路的电流。因电源电压保 持不变，故滑片移动时电压表V的示数不变；因并联电路
中各支路独立工作、互不影响，故滑片移动时通过R1的电
流IR1不变，即电流表A2的示数不变；变阻器R2的滑片P向
b端滑动时，变阻器接入电路中的电阻变大，由公式I＝
全章高频考点专训
【点拨】图中R与变阻器串联，电压表V1测电源的电压，
电压表V2测变阻器两端的电压，电流表测电路中的电流。
电源的电压U保持不变，则滑片移动时电压表V1的示数不
变。当滑动变阻器的滑片P向左移动时，变阻器接入电路
中的电阻变小，电路中的总电阻R总变小，由公式I＝
U R总
知电路中的电流变大，即电流表A的示数变大；由公式UR
全章高频考点专训
2．【中考•兰州】如图所示的电路中，电源两端电压保 持不变。开关S始终保持闭合，开关S1由断开到闭 合的过程中，下列判断正确的是( ) A．电路中的总电阻变小 B．电路中的总电阻变大 C．电流表的示数变小 D．电压表的示数不变
全章高频考点专训
【点拨】由电路图可知，开关 S 闭合、S1 断开时，两电阻串联， 电压表测 R2 两端电压，电流表测电路中的电流，电路中的总电 阻 R＝R1＋R2，当开关 S、S1 闭合时，电路为 R2 的简单电路，电 压表测 R2 两端电压，电流表测电路中的电流，此时电路中的总 电阻 R′＝R2，开关 S1 由断开到闭合的过程中，电路中的总电阻
2019-2020学年沪粤版九年级物理《认识电功率》测试卷及答案解析
2019-2020学年沪粤版九年级物理《认识电功率》测试卷一．选择题（共10小题）1．关于电功、电功率的说法中正确的是（）A．电流做功越多，电功率越大B．电流做功越快，电功越大C．用电器消耗电能越多，电功越大D．用电器消耗电能越多，电功率越大2．如图所示是某家电扇铭牌上的数据，该电扇连续工作5h消耗电能为（）A．300kW•h B．0.25kW•h C．3kW•h D．300J3．小明在家中看电视，感觉室内较冷，他打开了电暖气取暖，对于此时的家庭电路，下列说法不正确的是（）A．电视机中的电流基本不变B．家庭电路的总电阻变大C．家庭电路的总功率变大D．电暖气与电视机的电压相等4．如图所示是某同学设计的四档位（高温、中温、次中温、低温）电热水壶的电路图，R1和R2是两根阻值不同的电热丝（R1＜R2），S1、S2为档位开关（S1为单刀双掷开关）。
当电热水壶处于高温档时，下列档位开关操作正确的是（）A．S1接a、S2断开B．S1接b、S2闭合C．S1接b、S2断开D．S1接a、S2闭合5．两个定值电阻R1、R2串联在电路中，它们的电阻之比为2：3，则R1、R2的电功率之比为（）A．2：3B．3：2C．4：9D．9：46．加在某电动机上的电压是U，电动机消耗的电功率为P，电动机线圈的电阻为r，则电动机的输出机械功率为（）A．P B．C．D．P﹣7．甲、乙两只灯泡，甲标有“2.5V0.5W”字样，乙标有“3V0.9W”字样，把它们串联起来，则该电路两端允许加的最高电压为（不考虑温度对灯泡电阻的影响）（）A．4.5V B．5V C．5.5V D．6V8．有两只灯泡L1、L2，分别标有“220V 100W”和“220V 40W”的字样。
若不考虑温度对灯丝电阻的影响，下列说法中正确的是（）A．两灯正常发光时，L1的电阻较大B．两灯并联接入220V的电路，L1、L2消耗功率之比是2：5C．两灯串联接入220V的电路，L1消耗的功率小于25WD．两灯串联接入220V的电路，两灯泡消耗总功率大于40W小于100W9．在测量小灯泡的电功率的实验中，把标有“2.5V”的灯泡L与滑动变阻器R串联起来接在电压是5V的电源上，调节滑动变阻器，使灯泡正常发光，测得小灯泡的功率为0.5W，以下说法中不正确的是（）A．电流表的读数为0.5A，变阻器两端电压是2.5VB．滑动变阻器连入电路中的电阻R＝12.5ΩC．相等时间内，电流对L和R所做的功相等D．继续调节滑动变阻器，滑动变阻器的电功率可能小于灯泡电功率10．图甲中的A、B分别为小灯泡和定值电阻的I﹣U图象，小灯泡和电阻的连接情况如图乙所示，电源电压12V，下列说法正确的是（）。
沪科版九年级物理-滑动变阻器滑动引起的电表变化专项训练
滑动变阻器滑动引起的电表变化专项训练1.图所示的甲为一种调光型台灯，通过旋动下方连接碳膜电阻的旋钮，就可以调节灯的亮度。
调节亮度的电路如图乙所示，P 为旋片，可随意转动从而改变在碳膜上的位置。
要将图乙连在图丙所示的电路中，要求顺时针旋转旋片可以使灯泡亮度增加，下列接法正确的是 ( )A.A 接M ，B 接NB.A 接M ， C 接NC.C 接M ，A 接ND.C 接M ， B 接N 2.以下各种电路，同种元件的参数均相等，能利用滑动变阻器调节电灯从亮到熄灭的电路是（ ）A. B. C. D.3.如图所示是小明设计的实验探究电路，AB 是一段铅笔芯，C 为可以自由移动的金属环，且与铅笔芯接触良好，当C 左右移动时，电压表V 1和V 2示数同时发生变化，可得出多组实验数据，通过此实验探究可以验证的结论是（ ）A. 在串联电路中，电流处处相等B. 在串联电路中，总电压等于各部分电路两端电压之和C. 在串联电路中，总电阻等于各部分电路电阻之和D. 电压一定时，电流与电阻成反比分析说明题（第一排图1、2、3，第二排图4、5、6）4、图1所示的电路中，R 1是定值电阻，电源电压U 保持不变，当滑动变阻器滑片向右移动时，电压表、电流表的示数如何变化？5、图2所示，当滑动变阻器滑片向右移动时，各电压表、电流表的示数如何变化？6、图3所示电路，当滑片向左滑动时，各电表的示数如何变化？7、图4所示电路，当滑片向右滑动时，各表的示数如何变化？8、图5所示，当滑片向右滑动时（不包括最右端）。
各表示数变化情况？9、图6所示，闭合开关S ，当滑动变阻器的滑片向右滑动时，电路中电流表、电压表变化情况？10.如下图7所示电路，滑动变阻器滑片 P 向 b 端滑动时，则（ ） A. 电流表 A 1 示数变大，A 2示数变小，电压表 V 示数不变 B. 电流表 A 1 示数变小，A 2示数变小，电压表 V 示数变大C. 电流表 A 1 示数变小，A 2示数变小，电压表 V 示数不变D. 电流表 A 1 示数变大，A 2示数变大，电压表 V 示数变小11.如下图8所示，电源电压保持不变，灯泡的电阻不变且与R 0的电阻相等．闭合开关S ，当滑片P 从中点向右滑到某一点时，下列有关说法正确的是（ ） A. 电流表A 的示数变大，电压表V 1与V 2的示数均变小 B. 电压表V 1与电流表A 的示数比值变小 C. 电压表V 2与电流表A 的示数比值变大D. 电压表V 1、V 2的示数差与电流表A 的示数之比变大12.如下图9所示，下列说法不正确的有（ ）A. 在测定值电阻的阻值实验中，改变滑动变阻器的阻值目的是为了多次测量取平均值减小误差B. 在探究电流与电压的关系实验中，改变滑动变阻器的阻值是为了改变电阻两端的电压C. 在探究电流与电阻的关系试验中，滑动变阻器的主要作用是为了保护电路D. 将图中电阻R换成小灯泡，滑片P由b向a端缓慢移动，灯泡变亮，比值变大13.如下图10所示的电路中，电源两端的电压保持不变，闭合开关S，将滑动变阻器的滑片P向右移，下列说法符合题意的是（）A. 电压表V l与电压表V2的示数之和保持不变B. 电压表V2与电流表A的示数之比保持不变C. 电流表A的示数变小，电压表V l的示数变大D. 电流表A的示数变小．电压表V2的示数变大图7 图8 图9 图1014．在图11所示的电路中，电源电压保持不变，当开关S闭合，滑动变阻器的滑片P向右移动时，电流表和电压表的示数的变化情况分别为( )A．电流表的示数变小，电压表的示数变大B．电流表的示数变大，电压表的示数变小C．电流表的示数变小，电压表的示数不变D．电流表的示数变小，电压表的示数变小15、如下图12所示的电路，开关S闭合后，将滑动变阻器的滑片P向右滑动的过程中，有关电流表和电压表的读数以及灯泡亮度的变化，叙述正确的是:（）A．电流表的读数变大，电压表的读数变小，灯泡变暗;B．电流表的读数变小，电压表的读数变大，灯泡变亮;C．电流表、电压表的读数都变小，灯泡变暗;D．电流表、电压表的读数都变大，灯泡变亮.16、如图13所示，电路中的电源电压保持不变，当滑动变阻器的滑片由图中位置向a点移动时，电表V1、V2、A的示数变化正确的是（）A．V1减小，V2减小，A增大 B．V1增大，V2减小，A增大C．V1增大，V2减小，A减小 D．V1减小，V2增大，A减小17、如下图14所示电路中，电源电压不变，闭合开关S移动变阻器的滑片P向左移动时，下列说法正确的是（）A．电流表示数变大，电压表示数变大B．电流表示数变小，电压表示数变小C．电流表示数变大，电压表示数变小D．电流表示数变小，电压表示数变大图11 图12 图13 图1422、如下图19所示，电源电压保持不变，当滑动变阻器滑片P由左端向右移到中点的过程中，各电表示数变化情况是_____________________________________________________________23、如下图20所示的电路图中，当滑动变阻器的滑片P向下滑动时，电流表示数______, 电压表示数 __ _____ ，灯的亮度 ______24、如下图21所示，电源电压不变，闭合开关、滑动变阻器的滑片由图示位置向中点移动的过程中，电流表示数______, 电压表示数 _______ ，灯的亮度 ______25、如下图22所示，电源电压保持不变时,当滑动变阻器滑片P向右滑动过程中，电压表V示数_______ ,电流表A1示数________,A2示数 __________（填“变大”“变小”或“不变”）图19 图20 图21 图2226、如下图23所示电路，开关S闭合，当变阻器的滑片P向左滑动时，电流表示数______, 电压表示数 __ _____ ，灯的亮度变 ______ 。
2019-2020学年沪粤版九年级物理《电能与电功》测试卷及答案解析
2019-2020学年沪粤版九年级物理《电能与电功》测试卷一．选择题（共13小题）1．某建筑工地需要架设临时供电线路，实现照明和电加热功能，其简化电路如图所示，供电处电压U不变，从供电处到工地用长导线（有电阻）连接。
闭合开关S1、S2时，加热器和照明灯同时工作。
断开S2后与断开S2前相比较，下列说法正确的是（）A．照明灯亮度不变B．照明灯亮度变暗C．相同时间内长导线上消耗的电能不变D．相同时间内整个供电线路消耗的电能减少2．小明家上次查看电能表示数为，本次查看时电能表读数如图所示，则下列说法正确的是（）A．他家在这段时间内消耗的电能为903kW•hB．电能表是测量电功率的仪表C．若只让一个标有“220V 1000W”的电热水器正常工作10min，则电能表的圆盘转了600转D．这个电能表的额定功率为2200W3．如图所示为某家庭中的电能表的表盘图片，关于下列说法正确的是（）A．若电能表的转盘转得越快，则表明用电器的电功率越大B．所在家庭电路短时间内允许的最大总电功率为2200WC．到目前为止该家庭电路已消耗电能13457kW•hD．若转盘转了1600转，则这段时间内消耗的电能为2度4．图表示了：家庭电路中四种用电器正常工作40小时的耗电情况。
则（）A．甲用电器可能是笔记本电脑B．乙和丙产生的电热肯定相同C．电流通过乙做功7.2×107JD．丁的实际功率最大5．电能可以转化为多种形式的能。
下列用电器在使用过程中电能转化的主要形式与电饭煲相同的是（）A．电风扇B．教室里的日光灯C．电烤箱D．电动车6．如图所示，将电水壶和白炽灯分别接在装有相同电能表的家庭电路中做实验，当它们正常工作时，发现与灯连接的电能表表盘转动得比较慢。
下列说法正确的是（）A．白炽灯消耗电能比电水壶消耗电能少B．通过电水壶的电流比白炽灯中的电流小。
2019-2020学年度初中物理九年级上15.1 电能与电功粤沪版习题精选二十五

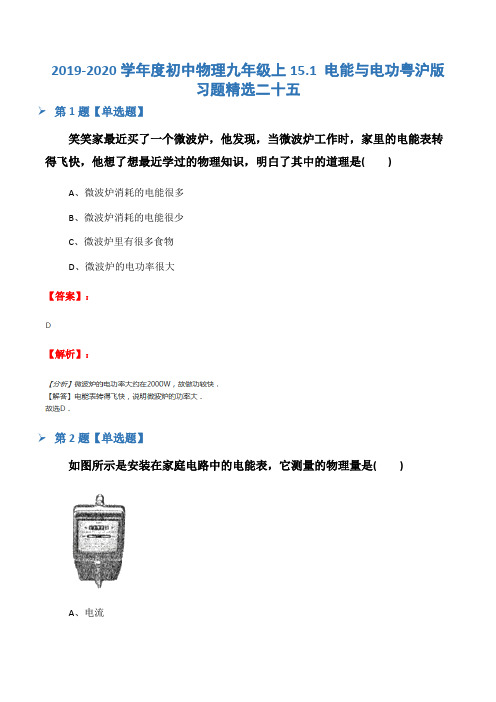

2019-2020学年度初中物理九年级上15.1 电能与电功粤沪版习题精选二十五➢第1题【单选题】笑笑家最近买了一个微波炉，他发现，当微波炉工作时，家里的电能表转得飞快，他想了想最近学过的物理知识，明白了其中的道理是( )A、微波炉消耗的电能很多B、微波炉消耗的电能很少C、微波炉里有很多食物D、微波炉的电功率很大【答案】：【解析】：➢第2题【单选题】如图所示是安装在家庭电路中的电能表，它测量的物理量是( )A、电流B、电压C、电能D、电阻【答案】：【解析】：➢第3题【单选题】如图所示为家用电饭锅，与它有关的下列数据最符合实际的是( )A、正常工作时的电流是0.01AB、正常工作时的电压为12VC、正常工作时的功率为700WD、正常工作1小时消耗的电能约为360J【答案】：【解析】：➢第4题【单选题】电能表是用来测量下列哪个物理量的仪器( )A、电流的大小B、电压的大小C、消耗电能的多少D、通电时间的长短【答案】：【解析】：➢第5题【单选题】下列电器设备在工作过程中，把电能转化为机械能的是( )A、电动机B、发电机C、电热器D、电磁炉【答案】：【解析】：➢第6题【单选题】关于电功与电功率，下述说法正确的是( )A、电功率的大小决定于电流做功的多少B、电功与电功率都表示了电能转化为其他形式能的多少C、电功与电功率都表示了电能转化为其他形式能的快慢D、电功率等于用电器在单位时间里所消耗的电能【答案】：【解析】：➢第7题【单选题】如图分别是小明家上月初和月末的电能表的表盘，表盘上“1600imp/kW?h”表示每消耗1kW?h的电能，指示灯闪烁1600次，下列选项中正确的是( )A、指示灯闪烁越快，电能表所在电路消耗的电能越多B、小明家上月消耗的电能为911kW?hC、小明家干路中的电流不得超过10AD、断开其他用电器，只让电饭锅单独工作2min，指示灯闪烁32次，此时电饭锅的功率为600W【答案】：【解析】：➢第8题【单选题】两根阻值不等的电热丝串联在电路中，在相等的时间内( )A、消耗的电能一样多；B、电阻大的电热丝消耗的电能多；C、电阻小的电热丝消耗的电能多；D、无法确定。
中考物理复习电表示数变化专题(含中考真题)
中考物理专题复习---电表示数变化和电路故障一、滑动变阻器导致的电表示数变化1.如图1，当滑片P向左移动时，电流表示数将，电压表示数将2.如图2，当滑片P向右移动时，电流表示数将，电压表示数将3.如图3，当滑片向左移时，电压表示数将，电流表A1示数，A2示数，4.如图4，滑片向左移，灯泡亮度将_____（填“变亮”、“变暗”、“不变”），电流表示数_______，电压表示数____，电压表与电流表示数的比值______。
图1图2图3图45.如图5，滑片P向左移，电流表示数_____，电压表示数______。
6.如图6，当滑片P向左移动时，电流表示数_____，电压表示数______。
7.如图7，当滑片P向右移动时，A1表示数_____，A2表示数_____和V表示数_____8.如图8，滑片向左移，灯泡亮度将_____（填“变亮”、“变暗”、“不变”），电流表示数_______，电压表示数____，图5图6图7图8二、开关状态引起的电表示数变化9.如图9，先闭合S，再闭合S’，S’从断开到闭合，电流表的示数将______。
10.如图10，先闭合S1再闭合S2，S2从断开到闭合电压表的示数将____，电流表的示数将______。
11.如图11，R1、R2、R3阻值相等。
只闭合S时，电流表示数是I；再闭合S1电流表示数为_____；再闭合S2，电流表示数为____。
（两空均填I的倍数如1/2I,2I，3I等）图9图10图11三、电路故障引起的电表示数变化分析：串联电路的故障现象12.在如图所示的电路中，电源电压不变。
闭合电键S，电路正常工作。
过了一会儿，两个电表的示数均变大，则下列判断中正确的是（）A电阻R可能短路，灯L变亮。
B灯L一定断路。
C电阻R一定断路，灯L变暗。
D灯L一定短路。
13.在如图所示的电路中，电源电压不变。
闭合电键S，电路正常工作。
过了一段时间，灯L熄灭，两个电表中只有一个电表的示数变小，则下列判断中正确的是（）A灯L可能断路，电流表的示数变小。
2019年中考物理试题分类汇编——电流表、电压表示数变化专题(word版包含答案)
2019年中考物理试题分类汇编——电流表、电压表示数变化专题1.（2019成都，20）如图所示.电源电压不变,开关s闭合后,把滑片P向右移动.则滑动变阻器接入电路的阻值将, 电压表示数将。
(两空均选填“变大”、“变小”或“不变”)。
2.（2019 青岛，20）如图甲是某酒精浓度检测仪的原理图。
电源电压保持不变，R1 为定值电阻，R2 为酒精气体敏感电阻，它的阻值随酒精气体浓度的变化曲线如图乙所示。
闭合开关，驾驶员呼出的气体中酒精浓度越大，R的阻值越，电压表示数越。
当电压表示数达到一定值时，检测仪发出报警信号。
3.（2019沈阳，13）如图所示，电源电压恒定，电路中各元件完好，在工作过程中不会损坏。
若只闭合S，时，移动滑片P，使灯泡变亮的过程中，电压表的示数____；若滑片P移至a 端，只闭合S2时与S1和S2同时闭合时相比，电流表的示数____。
（以上两空均选填“变大”、“变小”或“不变”）4.（2019齐齐哈尔，21）如图所示电路，闭合开关S，滑动变阻器滑片P向右滑动过程中，电流表A1的示数。
电压表V与电流表A示数的比值。
（均选填“变大”、“变小”或“不变”）5.（2019宿迁，16）随着我国经济的飞达发展，汽车已经进入寻常百姓人家。
如图是一种自动测定汽车油箱内油面高度的装置。
R0为定值电阻，R是滑动变阻器，它的金属滑片连在杠杆的一端。
从油量表（有电流表改装）指针所指的刻度就可知道邮箱内油面高低，当油面下降时，滑动变阻器连入电路的阻值将______，电流表的示数将______（选填“变大”、“变小”或“不变”）。
若换用电压表改装成油量表，要求油面升高时电压表示数变大，电压表应并联在图______元件两端。
6.（2019毕节，8）如图所示的电路，闭合开关，当滑片P向上移动的过程中，电流表读数和电压表读数的变化情况分别是（）A．变大，变大B．变大，变小C．变小，变小D．变小，变大7.（2019湘西州，13）如图所示的电路中，当滑动变阻器滑片左移时，下面说法正确的是（）A．电压表示数变大B．总电流变小C．总电阻不变D．R2的电阻变大向右端移动时，下列说法正确的是（）A．电压表示数不变，电流表示数变大B．电压表示数变大，电流表示数变小C．电压表示数变小，电流表示数变小D．电压表示数变大，电阻R1的电功率变大9.（2019长春，9）如图所示，电源两端的电压恒定．闭合开关S1，小灯泡发光，再闭合开关S2，则（）A．小灯泡变亮B．电流表示数变小C．电压表示数不变D．电路的总电阻变大10.（2019烟台，14）如图所示，电源电压保持不变，R1为定值电阻，闭合开关S，将滑动变阻器R2的滑片P从最右端向中点移动，下列说法正确的是A.电压表V1与电压表V2示数始终相等B.电流表A示数变大，电压表V2示数变小C.电压表V1示数与电流表A示数之比变小D.电压表V1示数与电流表A示数之比不变片P向左滑动时，下列判断正确的是（）A．电压表V1示数变小B．电压表V2示数不变C．灯泡L的亮度不变D．电压表V1与电流表A示数比值变小12.（2019威海，12）如图所示是某同学设计的监测河水流速变化的装置原理图。
粤教沪科版物理九年级上册试题 电路变化练习.doc
初中物理学习材料电路变化练习1、在图 所示的电路中，电源电压保持不变。
闭合电键S ，当滑动变阻器的滑片 P 向右移动时，电流表 A 的示数将( 选填“变小”、“不变”或“变大”)，电压表V 与电压表 V 2 示数的差值跟电压表 V 1 示数的比值 ( 选填“小于1”、“等于1”或“大于1”) 。
2、如图所示，R 为定值电阻，电源电压不变，当滑动变阻器R'的滑片向右滑动时，电压表V 1的示数_________；电压表V 2的示数___________；电流表A 的示数 ________．(填"变大"，"不变"或"变小")3、在图所示的电路中，电源电压保持不变。
当电键S 由断开到闭合时，电流表的示数将_________，电压表与电流表示数的比值将___________。
(均选填"变大"、"不变"或"变小")4、如图所示的电路中，电源电压保持不变。
闭合开关S 后，当滑动变阻器的滑片P 向左移动时，下列判断正确的是A.电流表示数变大，电压表示数变小B.电流表示数变大，电压表示数变大C.电流表示数变小，电压表示数变大D.电流表示数变小，电压表示数变小5、如图所示，闭合开关S ，灯L 发光，把滑动变阻器的滑片P 向a 端移动，灯L 的亮度与电流表示数的变化情况是A.灯L 变亮，电流表示数变大B.灯L 变暗，电流表示数变小C.灯L 变亮，电流表示数变小D.灯L 变暗，电流表示数不变 6、在如图所示的电路中，滑动变阻器的滑片P 向右移动时 A ．电流表的示数变大，电压表的示数变大 B ．电流表的示数变小，电压表的示数变小 C ．电流表的示数变大，电压表的示数变小 D ．电流表的示数不变，电压表的示数变大 7、如图所示电路，电源电压不变，当开关S 闭合，变阻器滑片P 向b 端滑动时 ( ) A.电流表示数变小，电压表示数变大 B.电流表示数变大，电压表示数变大C.电流表示数变大，电压表示数不变D.电流表示数变小，电压表示数不变8、如图所示电路，当滑动变阻器滑片自a 向b 滑动时，以下关于表1、表2的性质和灯泡发光情况的判断中正确的是A.表l 是电流表,示数变大;表2是电压表,示数变大,灯泡变亮B.表1是电流表,示数变小;表2是电压表,示数变小,灯泡变暗C.表1是电压表,示数变小;表2是电流表,示数变小,灯泡变亮D.表1是电压表,示数变大;表2是电流表,示数变大,灯泡变暗 9、如图所示的电路中，电源电压不变．当闭合开关S ，滑动变阻器的滑片P 向右移动时，下列判断正确的是A.电流表示数变大，电压表示数变小B.电流表示数变小，电压表示数不变C.电流表示数变小，电压表示数变大D.电流表示数变大，电压表示数不变10、如图所示的两个电路中，电源电压相等且保持不变。
沪粤版物理九年级电压表,电流变测量对象专项练习
电流表、电压表测量对象专项练习一、电流表测量对象练习1．如图所示的电路，电流表A1的示数是0.84A.电流表A2的示数为0.26A.则通过灯L1和L2的电流分别是（）A．0.26A、0.58A B．0.26A、0.26AC．0.84A、0.26A D．0.58A、0.26A2．用下列电路探究电路的电流规律时，电流表A1、A2的示数如图所示，则流过灯泡L1、L2的电流分别是（）A．0.9A 0.4A B．0.5A 0.4A C．1.3A 0.4A D．0.9A 1.3A3．如图甲所示的电路中，当闭合开关后，两个电流表指针偏转均如图乙所示，则电灯L1和L2中的电流分别为（）A．0.3A 1.2A B．1.5A 0.3A C．1.2A 0.3A D．1.5A 0.3A4．如图所示电路，三个不相同的小灯泡接在同一电路中，电流表A1、A2、A3的示数分别为I1、I2、I3，则灯L1的电流是（）A．I1 ﹣I2B．I1 ﹣I2 ﹣I3C．I1D．I25.如图所示，电流表A1、A2、A3的示数分别为30mA、50mA、70mA，则电流表（）A．A的示数是150mA B．A的示数是70mAC．A′的示数是80mA D．A′的示数是30mA6.如图所示，闭合开关后，L1、L2、L3中的电流分别是0.2A、0.2A、0.3A，则电流表的示数（）A．0.2A B．0.5A C．0.7A D．0.4A7．某同学希望比较电路中不同位置的电流大小，A1，A2的示数都如图乙所示，只是所选量程不同，下列判断正确的是（）A．通过L1的电流为2.5A B．通过L1的电流为0.5AC．通过L2的电流为2.5A D．通过L1的电流为2A二、电压表测量对象练习1.在如图（a）所示电路中，V1、V2都是有0～3V和0～15V两个量程的电压表。
当闭合开关后，两个电压表指针偏转均如图（b）所示，则电灯L1、L2两端的电压分别为（）A．9.6V，2.4V B．12V，2.4V C．2.4V，12V D．2.4V，9.6V2.如图所示的电路中，电源电压为12V，闭合开关S后，电压表V1的示数是7.5V电压表V2的示数为9V，则L2两端的电压是（）A．3.5V B．1.5V C．4.5V D．3V3.在如图所示的电路中，电压表V1、V2、V3的示数分别为U1、U2、U3，电流表A1、A2的示数分别为I1、I2，则下列关系式中正确的是（）A．U3＝U1+U2 I1＝I2B．U1＝U2＝U3 I1＝I2C．U1＝U2＝U3 I1＜I2D．U1＝U2+U3 I1＞I24.如图所示，开关闭合后，电压表V1的示数为3V，电压表V2的示数为7V，则灯L1两端的电压为V。
2019中考电学练习专项精练-仪表示数变化.doc
2019中考电学练习专项精练-仪表示数变化注意事项：认真阅读理解，结合历年的真题，总结经验，查找不足！重在审题，多思考，多理解！【一】滑动变阻器类：1.〔2017年安徽省第14题〕如下图的电路，电源电压不变，闭合开关，当滑动变阻器的滑片向右移动时【】A、电压表示数变大，电流表示数变小，灯泡变暗B、电压表示数变小，电流表示数变大，灯泡变亮C、电压表示数变小，电流表示数变小，灯泡变暗D、电压表示数变大，电流表示数变大，灯泡变亮【答案】B2.〔2017安徽芜湖，第14题〕在如下图的电路中，电源电压保持不变，闭合开关，当滑动变阻器的滑片P向右移动时A、示数变大，示数变小，与示数的比值不变B、示数变小，示数变小，与示数的比值不变C、示数变小，示数变大，与示数的比值变小D、示数不变，示数变小，与示数的比值变大【答案】B3.2017山东聊城，第一卷第8题〕如下图，闭合开关S，使滑动变阻器的滑片向左移动，那么A.电流表示数变小B.电压表示数变大C.电压表示数不变D.灯泡变亮【答案】D4.〔2017年山东省潍坊市第10题〕如下图电路，电源电压保持不变，闭合开关S，缓慢移动滑动变阻器的滑片P，电流表A1的示数逐渐变小，这一过程中〔〕A.滑片P是向左滑动的B.电压表V的示数逐渐变小C.电流表A的示数逐渐变小D.电流表A与电流表A1的示数差逐渐变小【答案】C5.〔2017四川内江，第一卷12题〕如下图，电源电压保持不变，当闭合开关S，滑动变阻器的滑片P向右移动的过程中，以下说法正确的选项是A.电压表V1的示数增大，电压表V2的示数减小B.电阻R1和R2消耗的功率的变化量一定相等C.电压表V1减小的示数等于V2增大的示数D.电压表V1减小的示数小于V2增大的示数【答案】D6.〔2017湖北黄石，第29题〕如下图的电路中，电源电压不变，闭合开关S，将滑动变阻器的滑片P向左移动的过程中，以下说法正确的选项是〔假设灯丝的电阻不变〕A.电压表示数变小B.电流表示数变小C.电压表和电流表示数的比值变小D.电压表和电流表示数都变大【答案】A7.如图7所示电路中，电源电压保持不变，闭合开关S后，将滑动变阻器R2的滑片P向右移动，在此过程中A、电流表A示数变大，电压表V2示数变小B、电流表A示数变大，电压表V1示数变小C、电压表V1示数变小，电压表V2示数变大D、电压表V1示数不变，电压表V2示数变大【答案】A8.〔2017年安徽，15题〕在如下图的电路中，电源电压不变，闭合开关，电路正常工作。
