人教版高中物理选修3-1《静电场》测试题
人教版高中物理选修3-1第一章《静电场》检测题(包含答案)

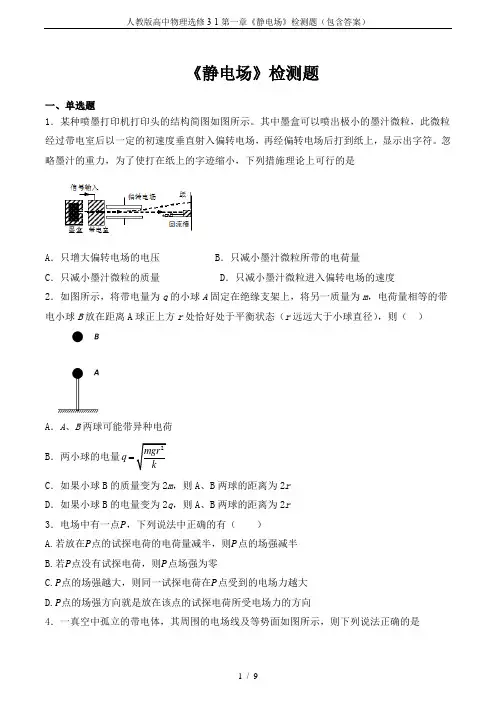

人教版高中物理选修3-1第一章《静电场》检测题（包含答案）1 / 9《静电场》检测题一、单选题1．某种喷墨打印机打印头的结构简图如图所示。
其中墨盒可以喷出极小的墨汁微粒，此微粒经过带电室后以一定的初速度垂直射入偏转电场，再经偏转电场后打到纸上，显示出字符。
忽略墨汁的重力，为了使打在纸上的字迹缩小，下列措施理论上可行的是A ．只增大偏转电场的电压B ．只减小墨汁微粒所带的电荷量C ．只减小墨汁微粒的质量D ．只减小墨汁微粒进入偏转电场的速度2．如图所示，将带电量为q 的小球A 固定在绝缘支架上，将另一质量为m ，电荷量相等的带电小球B 放在距离A 球正上方r 处恰好处于平衡状态（r 远远大于小球直径），则（ ）A ．A 、B 两球可能带异种电荷B．两小球的电量q C ．如果小球B 的质量变为2m ，则A 、B 两球的距离为2rD ．如果小球B 的电量变为2q ，则A 、B 两球的距离为2r3．电场中有一点 ，下列说法中正确的有（ ）A.若放在 点的试探电荷的电荷量减半，则 点的场强减半B.若 点没有试探电荷，则 点场强为零C. 点的场强越大，则同一试探电荷在 点受到的电场力越大D. 点的场强方向就是放在该点的试探电荷所受电场力的方向4．一真空中孤立的带电体，其周围的电场线及等势面如图所示，则下列说法正确的是A．A点的电势比B点的电势高B．A点的场强比B点的场强大C．一微小的带电体从A点移动到B点电场力做负功D．一微小的带电体从A点移动到B点电场力做正功5．如图所示为某点电荷形成的电场，A、B两点为电场线上两点，则（）A．点电荷带负电，EA >EBB．点电荷带正电，EA<EBC．点电荷带负电，φA >φBD．点电荷带正电，φA<φB6．如图所示为沿水平方向的匀强电场的三条电场线，竖直平面内有一个圆周，A点为圆周上和圆心同一高度的一点，B点为圆周上的最高点。
在A点的粒子源以相同大小的初速度v0在竖直面内沿各个方向发射带正电的同种粒子(不计粒子重力)，竖直向上发射的粒子恰好经过B 点，则从圆周上离开的粒子的最大速度大小为( )A.3v0B.2v0C.v0D.v07．下图为一个以O为圆心、半径为R、带电量为+Q的均匀带电圆环，在圆心O处放一个带电量为q的负点电荷，AB为圆环的中轴线，C点在AB上距O的长度为R。
人教版高中物理选修3-1--第一章：静电场--经典题目检测(含答案)
第一章：静电场经典题目检测(90分钟共100分)一、选择题(共12小题，每小题5分，共60分，在每小题给出的四个选项中，有的小题只有一个选项符合题目要求，有的小题有多个选项符合题目要求，全部选对的得5分，选不全的得2分，有选错或不答的得0分)1．如图所示，上端固定在天花板上的绝缘轻绳连接带电小球a，带电小球b固定在绝缘水平面上，可能让轻绳伸直且a球保持静止状态的情景是( )2．如图所示，实线为三条未知方向的电场线，从电场中的M点以相同的速度飞出a、b两个带电粒子，a、b的运动轨迹如图中的虚线所示(a、b只受电场力作用)，则( )A．a一定带正电，b一定带负电B．电场力对a做正功，对b做负功~C．a的速度将减小，b的速度将增大D．a的加速度将减小，b的加速度将增大3．如图，在场强为E的匀强电场中有一个质量为m的带正电小球A悬挂在绝缘细线上，当小球静止时，细线与竖直方向成30°角，已知此电场方向恰使小球受到的电场力最小，则小球所带的电量应为( )A．mgEB．3mgEC．2mgED．mg2E4．一带电粒子从某点电荷电场中的A点运动到B点，径迹如图中虚线所示，不计粒子所受重力，则下列说法正确的是( )A．该电场是某正点电荷电场B．粒子的速度逐渐增大;C．粒子的加速度逐渐增大D．粒子的电势能逐渐增大5．位于A、B处的两个带有不等量负电的点电荷在平面内电势分布如图所示，图中实线表示等势线，则( )A．a点和b点的电场强度相同B．正电荷从c点移到d点，电场力做正功C．负电荷从a点移到c点，电场力做正功D．正电荷从e点沿图中虚线移到f点电势能不变6．在竖直向上的匀强电场中，一根不可伸长的绝缘细绳的一端系着一个带电小球，另一端固定于O点，小球在竖直平面内做匀速圆周运动，最高点为a，最低点为b，不计空气阻力，则( )（A．小球带负电B．电场力跟重力平衡C．小球在从a点运动到b点的过程中，电势能减小D．小球在运动过程中机械能守恒7．如图所示的匀强电场E的区域内，由A、B、C、D、A′、B′、C′、D′作为顶点构成一正方体空间，电场方向与面ABCD垂直，下列说法正确的是( )A．AD两点间电势差U AD与AA′两点间电势差U AA′相等B．带正电的粒子从A点沿路径A―→D―→D′移到D′点，电场力做正功—C．带负电的粒子从A点沿路径A―→D―→D′移到D′点，电势能减小D．带电粒子从A点移到C′点，沿对角线A―→C′与沿路径A―→B―→B′―→C′电场力做功相同8. 一个电子以速度8×106m/s从A点射入电场，从B点射出，电场的等势面和电子的运动轨迹如图所示，图中左侧前三个等势面彼此平行。
人教版高中物理选修3-1 第一章《静电场》检测题(含答案)
《静电场》检测题一、单选题1．某电容式话筒的原理示意图如图所示，E为电源，R为定值电阻，薄片P和Q为两相互绝缘的金属极板。
当对着话筒说话时，P振动而Q可视为不动，在P、Q间距增大过程中（）A．P、Q两板构成电容器的电容增大 B．M点的电势比N点高C．P板电荷量增大 D．P、Q两板间的场强增大2．下列说法中正确的是( )A．在电场中，电场强度大的点，电势必定高B．电场中电场强度大的地方，沿电场线方向电势降落快C．电荷置于电势越高的点，其所具有的电势能也越大D．一带电粒子只受电场力作用在电场中运动时，电势能一定变化3．如图所示，一个枕形导体位于带正电小球的附近，A、B为导体的左、右端点，C为导体内的一点。
若用手接触一下枕形导体的中部，导体将带( )A．不带电 B．正电 C．负电D．不能确定4．关于静电场的等势面，下列说法正确的是A．两个电势不同的等势面可能相交B．电场线与等势面处处相互垂直C．同一等势面上各点电场强度一定相等D．将一负的试探电荷从电势较高的等势面移至电势较低的等势面，电场力做正功5．a、b、c三个 粒子由同一点垂直场强方向进入偏转电场，其轨迹如图所示，其中b恰好飞出电场，由此可以肯定( )①在b飞离电场的同时，a刚好打在负极板上②b和c同时飞离电场③进入电场时，c的速度最大，a的速度最小④动能的增量相比，c的最小，a和b的一样大A．①B．①②C．③④D．①③④6．某电场的电场线的分布如图所示。
一个带电粒子由M点沿图中虚线所示的途径运动通过N 点。
下列判断正确的是( )A．粒子带负电 B．电场力对粒子做负功C．粒子在N点的加速度大 D．N点的电势比M点的电势高7．如图所示，匀强电场方向水平向左，带正电荷的某物体沿绝缘、粗糙水平面向右运动，经A点时动能为100 J，到B点时动能减少80 J。
减少的动能中有3/5转化为电势能，则它再经过B点时，动能大小是（）A．4 J B．20 J C．52 J D．80 J8．如图，两个较大的平行金属板A、B相距为d，接在电源的正、负极上，这时质量为m，带电量为-q的油滴恰好能静止在两极板之间。
人教版 高二物理 选修3-1 第一章 静电场章末测试题(Word版含解析答案)
人教版静电场章末测试题一、单选题1.某电场的电场线分布如图所示实线，以下说法正确的是A. c 点场强大于b点场强B. b和c处在同一等势面上C. 若将一试探电荷由a点移动到d点，电荷的电势能将增大D. 若某一点电荷只在电场力的作用下沿虚线由a点运动到d点，可判断该电荷一定带负电2.如图所示的同心圆虚线是电场中的一簇等势线，一个电子只在电场力作用下沿着直线由A向C运动时的速度越来越小，B为线段AC的中点，则有A. 电子沿AC运动时受到的电场力越来越小B. 电子沿AC运动时它具有的电势能越来越小C. 电势D. 电势差3.如图所示，A，B，C，D，E，F为匀强电场中一个边长为的正六边形的六个顶点，A，B，C三点电势分别为，，，则下列说法正确的是A. 匀强电场的电场强度大小为B. 匀强电场的电场强度大小为C. 电荷量为的正点电荷从E点移到F点，电荷克服静电力做功为D. 电荷量为的负点电荷从F点移到D点，电荷的电势能减少4.如图所示，匀强电场场强为，，，则下述计算结果正确的是A. ab之间的电势差为B. ac之间的电势差为C. 将的点电荷沿矩形路径abcda移动一周，静电力做功为零D. 将的点电荷沿abc或adc从a移动到c，静电力做功都是5.如图所示，在两等量异种点电荷的电场中，MN为两电荷连线的中垂线，A、B、C三点所在直线平行于两电荷的连线，且A与C关于MN对称，B点位于MN上，D点位于两电荷的连线上。
以下判断正确的是A. B点电场强度大于D点电场强度B. B点电势高于D点电势C. 试探电荷在A点的电势能小于在C点的电势能D. A、B两点的电势差等于B、C两点的电势差6.一个电荷量为的负电荷从电场中a点移至b点，静电力做功；从c点移至d点静电力做功。
已知c点比b点电势高，且a，b，c，d四点在同一条电场线上，则下列图中正确的是A. B.C. D.7.如图所示，在点电荷Q形成的电场中，已知a、b两点在同一等势面上，c、d两点在另一等势面上．甲、乙两个带电粒子的运动轨迹分别为acb和adb曲线，已知乙粒子带正电．那么下列判断正确的是A. 甲粒子在b点的电势能比在c点小B. 乙粒子在d点速度最大C. a、b两点电场强度相同D. d点电势比b点电势高8.电场中有A、B两点，A点的电势，B点的电势，一个电子由A点运动到B点的过程中，下面几种说法中正确的是A. 电场力对电子做功，电子的电势能减少了B. 电子克服电场力做功，电子的电势能减少了C. 电场力对电子做功，电子的电势能增加了D. 电子克服电场力做功，电子的电势能增加了9.如图所示，A、B、C三点的连线构成一个等腰直角三角形，是直角。
人教版高二物理选修3-1第一章《静电场》测试题(含答案)
物理3-1《静电场》测试题序号 1 2 3 4 5 6 7 8 9 10 11 12 答案在每小题给出的四个选项中，有的小题只有一个选项正确，有的小题有多个选项正确．全部选对的得4分，选不全的得2分。
1．关于元电荷下列说法正确的是（）A．元电荷实际上是指电子和质子本身B．所有带电体的电荷量一定等于元电荷的整数倍C．元电荷的值通常取作e = 1.60×10-19CD．电荷量e的数值最早是由美国科学家密立根用实验测得的2．在一个点电荷形成的电场中，关于电场强度和电势的说法中正确的是（）A．任何两点的电场强度都不相同B．可以找到很多电场强度相同的点C．任何两点的电势都不相等D．可以找到很多电势相等的点3．如图所示，a、b、c是一条电场线上的三点，电场线的方向由a到c，a、b 间距离等于b、c间距离，用φa、φb、φc和E a、E b、E c分别表示a、b、c三点的电势和场强，可以判定（）A．φa＞φb＞φc B．E a＞E b＞E cC．φa–φb=φb–φc D．E a = E b = E c4．如图所示，M、N两点分别放置两个等量种异电荷，A为它们连线的中点，B 为连线上靠近N的一点，C为连线的中垂线上处于A点上方的一点，在A、B、C三点中（）A．场强最小的点是A点，电势最高的点是B点B．场强最小的点是A点，电势最高的点是C点C．场强最小的点是C点，电势最高的点是B点D．场强最小的点是C点，电势最高的点是A点5．如图所示．在点电荷Q的电场中，已知a、b两点在同一等势面上，c、d两点在同一等势面上，甲、乙两个带电粒子的运动轨迹分别为曲线acb和adb，两粒子经过a点时具有相同的动能，由此判断（）A．甲粒子经过c点时与乙粒子经过d点时具有相同的动能B ．甲、乙两粒子带异种电荷C ．若取无穷远处为零电势，则甲粒子经过c 点时的电势能小于乙粒子经过d 点时的电势能 D ．两粒子经过b 点时具有相同的动能6．如图所示的直线是真空中某电场的一条电场线，A 、B 是这条直线上的两点，一带正电粒子以速度v A 经过A 点向B 点运动，经过一段时间后，粒子以速度v B 经过B 点，且v B 与v A 方向相反，不计粒子重力，下面说法正确的是 （ ）A ．A 点的场强一定大于B 点的场强B ．A 点的电势一定高于B 点的电势C ．粒子在A 点的速度一定小于在B 点的速度D ．粒子在A 点的电势能一定小于在B 点的电势能7．电场中有A 、B 两点，把某点电荷从A 点移到B 点的过程中，电场力对该荷做了负功．则下列说法正确的是 （ ） A ．该电荷是正电荷，且电势能减少 B ．该电荷是正电荷，且电势能增加 C ．该电荷是负电荷，且电势能增加 D ．电荷的电势能增加，但不能判断是正电荷还是负电荷8．光滑水平面上有一边长为L 的正方形区域处在场强为E 的匀强电场中，电场方向与正方形一边平行。
人教版高一物理选修3-1第一章静电场单元测试(包含答案和详细解析)
《静电场》单元测试一、选择题（每小题4分，共48分）1、最早提出用电场线描述电场的物理学家是()A.牛顿B.伽利略C.法拉第D.阿基米德2、电场中有一点P,下列说法中正确的是()A.若放在P点的试探电荷的电荷量减半,则P点的场强减半B.若P点无试探电荷,则P点的场强为零C.P点的场强越大,则同一电荷在P点受到的电场力越大D.P点的场强方向为试探电荷在该点受到的电场力的方向3、如图所示,真空中A、B两个点电荷的电荷量分别为+Q 和+q,放在光滑绝缘水平面上,A、B之间用绝缘的轻弹簧连接,当系统平衡时,弹簧的伸长量为x0,若弹簧发生的均是弹性形变,则()A.保持Q不变,将q变为2q,平衡时弹簧的伸长量等于2x0B.保持q不变,将Q变为2Q,平衡时弹簧的伸长量小于2x0C.保持Q不变,将q变为-q,平衡时弹簧的收缩量等于x0D.保持q不变,将Q变为-Q,平衡时弹簧的收缩量小于x04、a、b、c、d是匀强电场中的四个点,它们正好是一个矩形的四个顶点。
电场线与矩形所在的平面平行。
已知a点的电势是20 V,b点的电势是24 V,d点的电势是4 V,如图,由此可知,c点的电势为()A.4 VB.8 VC.12 VD.24 V5、(多选)如图所示为电场中的一条电场线,在该电场线上有A、B两点,用E A、E B分别表示两点电场强度的大小,则()A.A、B两点的电场强度方向相同B.因为电场线由A指向B,所以E A>E BC.因为电场线是直线,所以E A=E BD.不知道A、B附近电场线的分布情况,E A、E B的大小不能确定6、(多选)如图所示,两极板水平放置的平行板电容器间形成匀强电场。
两极板间的距离为d。
一带负电的微粒从上极板M的边缘以初速度v0射入,沿直线从下极板的边缘射出。
已知微粒的电荷量为q、质量为m。
下列说法中正确的是()A.微粒运动的加速度为0B.微粒的电势能减小了mgdC.两极板间的电势差为mgd/qD.M极板的电势高于N极板的电势7、(多选)如图所示,电场中有A、B两点,则下列说法中正确的是()A.电势φA>φB,场强E A>E BB.电势φA>φB,场强E A<E BC.将+q从A点移到B点,电场力做了正功D.将-q分别放在A、B两点时具有的电势能E pA>E pB8、如图所示,虚线为静电场中的等势面1、2、3、4,相邻的等势面之间的电势差相等,其中等势面3的电势为0。
人教版高中物理选修3·1 第一章静电场单元测试(含解析)
人教版选修3·1第一章静电场单元测试（含解析）一、单选题（本大题共11小题）1.如图所示，虚线a、b、c代表电场中的三个等势面，相邻等势面之间的电势差相等，即U ab=U bc，实线为一带负电的质点仅在电场力作用下通过该区域时的运动轨迹，P、R、Q是这条轨迹上的三点，R点在等势面b上，据此可知（）A. 带电质点在P点的加速度比在Q点的加速度小B. 带电质点在P点的电势能比在Q点的小C. 带电质点在P点的动能大于在Q点的动能D. 三个等势面中,c的电势最高2.某电场的电场线分布如图所示实线，以下说法正确的是A. c点场强大于b点场强B. b和c处在同一等势面上C. 若将一试探电荷由a点移动到d点,电荷的电势能将增大D. 若某一点电荷只在电场力的作用下沿虚线由a点运动到d点,可判断该电荷一定带负电3.如图所示，PQ为等量异种点电荷A、B连线的中垂线，C为中垂线上的一点，M、N分别为AC、BC的中点，若取无穷远处的电势为零，则下列判断正确的是（）A. M、N两点的电场强度相同B. M、N两点的电势相等C. 若将一负试探电荷由M点移到C点,电场力做正功D. 若将一负试探电荷由无穷远处移到N点时,电势能一定增加4.如图所示，点电荷+2Q、-Q分别置于M、N两点，D点为MN连线的中点，点a、b在MN连线上，点c、d在MN中垂线上，它们均关于O点对称．下列说法正确的是（）A. c、d两点的电场强度相同B. a、b两点的电势相同C. 将电子沿直线从c移到d,电场力对电子先做负功再做正功D. 将电子沿直线从a移到b,电子的电势能一直增大5.如图所示，三条平行且等间距的虚线表示电场中的三个等势面，其电势分别为10V、20V、30V．实线是一带电的粒子（不计重力）在该区域内运动的轨迹，对于轨迹上的a、b、c三点，已知：带电粒子带电量为0.01C，在a点处的动能为0.5J，则该带电粒子（）A. 可能是带负电B. 在b点处的电势能为C. 在b点处的动能为零D. 在c点处的动能为J6.关于电场强度有下列说法，正确的是（）A. 电场中某点的电场强度在数值上等于单位电荷在该点所受的电场力B. 电场强度的方向总是跟电场力的方向一致C. 在点电荷Q附近的任意一点,如果没有把试探电荷q放进去,则这一点的电场强度为零D. 根据公式可知,电场强度跟电场力成正比,跟放入电场中的电荷的电量成反比7.一平行电容器两极板之间充满云母介质，接在恒压直流电源上，若将云母介质移出，则电容器（）A. 极板上的电荷量变大,极板间的电场强度变大B. 极板上的电荷量变小,极板间的电场强度变大C. 极板上的电荷量变大,极板间的电场强度不变D. 极板上的电荷量变小,极板间的电场强度不变8.如图，平行板电容器的两极板竖直放置并分别与电源的正负极相连，一带电小球经绝缘轻绳悬挂于两极板之间，处于静止状态现保持右极板不动，将左极板向左缓慢移动关于小球所受的电场力大小F和绳子的拉力大小T，下列判断正确的是A. F逐渐减小,T逐渐减小B. F逐渐增大,T逐渐减小C. F逐渐减小,T逐渐增大D. F逐渐增大,T逐渐增大9.真空中有两个静止的点电荷，它们之间的作用力为F，若它们的带电量都增大为原来的3倍，距离增大为原来的2倍，它们之间的相互作用力变为（）A. 16FB.C.D.10.如图所示，匀强电场场强E=100V/m，A、B两点相距10cm、A、B连线与电场线夹角为60°，若取A点电势为0，则B点电势为（）A.B. 10VC.D. 5V11.如图，P为固定的点电荷，虚线是以P为圆心的两个圆．带电粒子Q在P的电场中运动．运动轨迹与两圆在同一平面内，a、b、c为轨迹上的三个点．若Q仅受P的电场力作用，其在a、b、c点的加速度大小分别为a a、a b、a c，速度大小分别为v a、v b、v c，则（）A. ,B. ,C. ,D. ,二、多选题（本大题共5小题）12.如图，一带正电的点电荷固定于O点，两虚线圆均以O为圆心，两实线分别为带电粒子M和N先后在电场中运动的轨迹，a、b、c、d、e为轨迹和虚线圆的交点。
人教版高二物理选修3-1第一章静电场单元测试(包含答案)
AB 运动，如图，
AB 与电场线夹角 θ =30°，已知带电微粒的质量 m=1.0×10－7kg，电量 q=1.0× 10－10C， A、B 相距
L=20cm 。（取 g=10m/s2，结果保留二位有效数字）求：
（ 1）说明微粒在电场中运动的性质，要求说明理由。
（ 2）电场强度的大小和方向？
（ 3）要使微粒从 A 点运动到 B 点，微粒射入电场时的最小速度是多少？
7．如图所示，水平放置的平行金属板 a、 b 分别与电源的两极相连，带电液滴 P 在金属板 a、b 间保持静止，现设法使 P 固定，再使两金属板 a、 b 分别绕中心点 O、 O/垂直于纸面的轴顺时针转
相同的小角度α，然后释放 P，则 P 在电场内将做 (
)
A ．匀速直线运动 B ．水平向右的匀加速直线运动 C ．斜向右下方的匀加速直线运动
线，两粒子在 a点时具有相同的动能，重力不计．则 (
)
a
A．甲、乙两粒子带异种电荷
B．两粒子经过 b点时具有相同的动能
乙
C．甲粒子经过 c点时的动能等于乙粒子经过 d点时的动能
d
D．设无穷远处电势为零，甲粒子经过 c点时的电势能小于乙粒子
acb、 adb曲 甲
c Q
经过 d点时的电势能 b
10．如图所示，在真空中有两个等量的正电荷
2、真空中有两个点电荷 电力变为 1.5F (
Q1 和 Q2，它们之间的静电力为 )
F，下面哪些做法可以使它们之间的静
A ．使 Q1 的电量变为原来的 2 倍， Q2 的电量变为原来的 3 倍，使它们的距离变为原来的 2 倍
B ．使每个电荷的电量都变为原来的 1.5 倍，距离变为原来的 1.5 倍
人教版高中物理选修3-1 第一章 静电场 测试(详细解析)
绝密★启用前人教版高中物理选修3-1 第一章静电场测试本试卷分第Ⅰ卷和第Ⅱ卷两部分，共100分第Ⅰ卷一、单选题(共15小题,每小题4.0分,共60分)1.在真空中，两个点电荷原来带的电荷量分别为q1和q2，且相隔一定的距离．若现将q2增加为原来的3倍，再将两点电荷间的距离缩小为原来的一半，则前后两种情况下两点电荷之间的库仑力之比为()A． 1∶6B． 1∶12C． 12∶1D． 6∶12.两金属小球所带电荷量分别为＋3Q和－Q，将两小球接触后，它们所带的电荷量一共为()A．＋3QB．＋2QC．＋QD．－Q3.某电场线分布如图所示，一带电粒子沿图中虚线所示途径运动，先后通过M点和N点.以下说法正确的是（）A．M、N点的场强EM＞ENB．粒子在M、N点的加速度aM＞aNC．粒子在M、N点的速度vM＞vND．粒子带正电4.一个试探电荷q在电场中某点受到的静电力为F，这点的电场强度为E，在图中能正确反映q、E、F三者关系的是()A．B．C．D．5.实验室所用示波器，是由电子枪、偏转电极和荧光屏三部分组成，当垂直偏转电极YY′，水平偏转电极XX′的电压都为零时，电子枪发射的电子通过偏转电极后，打在荧光屏的正中间，如图甲所示．若要在荧光屏上始终出现如图乙所示的斑点，那么，YY′与XX′间应分别加上如下图所示哪一组电压()A．B．C．D．6.某电场的电场线分布如图所示，在电场中有A、B两个点，关于这两点的电场强度，下列说法正确的是()A．EA＝EBB．EA＞EBC．A点与B点的电场强度方向相同D．A点与B点的电场强度方向相反7.ab是长为l的均匀带电细杆，P1、P2是位于ab所在直线上的两点，位置如图所示，ab上电荷产生的静电场在P1处的场强大小为E1，在P2处的场强大小为E2，则以下说法正确的是()A．两处的电场方向相同，E1＞E2B．两处的电场方向相反，E1＞E2C．两处的电场方向相同，E1＜E2D．两处的电场方向相反，E1＜E28.某次实验老师用丝绸摩擦过的玻璃棒(带正电)去吸引细碎的锡箔屑，发现锡箔屑被吸引到玻璃棒上后又迅速的向空中散开，下列说法正确的是 ()A．锡箔屑被吸引过程会因为获得电子而带负电B．锡箔屑被吸引过程有减速过程C．最后锡箔屑散开主要是因为碰撞导致D．散开时锡箔屑带正电9.如图所示，平行直线AA′、BB′、CC′、DD′、EE′分别表示电势－4 V、－2 V、0、2 V、4 V的等势线，若AB＝BC＝CD＝DE＝2 cm，且与直线MN成30°角，则()A．该电场是匀强电场，场强方向垂直于AA′，且指向左下方B．该电场是匀强电场，电场强度大小E＝2 V/mC．该电场是匀强电场，与C点距离为2 cm的所有点中，最高电势为4 V，最低电势为－4 V D．该电场可能不是匀强电场，E＝不适用10.如图所示，直线MN是某电场中的一条电场线(方向未画出)．虚线是一带电的粒子只在电场力的作用下，由a到b的运动轨迹，轨迹为一抛物线．下列判断正确的是()A．电场线MN的方向一定是由N指向MB．带电粒子由a运动到b的过程中动能一定逐渐减小C．带电粒子在a点的电势能一定大于在b点的电势能D．带电粒子在a点的加速度一定大于在b点的加速度11.真空中两个点电荷相距为r，它们间的静电力大小为F，若两个点电荷的电荷量均减半，仍保持它们间的静电力大小为F，则它们间的距离变为（）A．B．C． 2rD． 4r12.空间有一电场，在x轴上－x0到x0间电势φ随x的变化关系图象如图所示，图线关于φ轴对称．一质量为m、电荷量为＋q的粒子仅受电场力作用，以沿＋x方向的初速度v0，从x轴上的－x1点向右运动，粒子的运动一直在x轴上，到达原点O右侧最远处的坐标为x2，x2点与－x1点间的电势差为U21，则()A．x2＞x0，U21＝B．x0＞x2＞x1，U21＝C．x2＜x1，U21＝－D．x2→＋∞，U21＝－13.完全相同的金属小球A和B带有等量电荷，系在一个轻质绝缘弹簧两端，放在光滑绝缘水平面上，由于电荷间的相互作用，弹簧比原来缩短了x0，现将不带电的与A、B完全相同的金属球C先与A球接触一下，再与B球接触一下，然后拿走，重新平衡后的弹簧的压缩量变为()A．x0B．x0C．大于x0D．小于x014.下列说法中正确的是()A．电场线密集处场强大，电势高B．沿电场线方向场强减小，电势降低C．在电势高处电荷具有的电势能大D．场强为零处，电势不一定为零15.两个带等量正电荷的点电荷Q，O点为两电荷连线的中点，a点在连线的中垂线上，若在a点由静止释放一个电子，如图所示，关于电子的运动，下列说法正确的是()A．电子在从a向O运动的过程中，加速度越来越大，速度越来越大B．电子在从a向O运动的过程中，加速度越来越小，速度越来越大C．电子运动到O时，加速度为零，速度最大D．电子通过O后，速度越来越小，加速度越来越大，一直到速度为零第Ⅱ卷二、计算题(共4小题,每小题10.0分,共40分)16.如果把q＝1.0×10－8C的电荷从无限远移到电场中的A点，需要克服静电力做功W＝1.2×10－4J，那么，(1)q在A点的电势能和A点的电势各是多少？(2)q未移入电场前，A点的电势是多少？17.一平行板电容器，板间距离为d，电容为C，接在电压为U的电源上，充电完成后撤去电源．(1)求充电后电容器带的电荷量；(2)若使板间距离增大为2d，则电容器的电容变为多少？板间电场强度变为多大？18.如图所示是一匀强电场，已知场强E＝2×102N/C，现让一个电荷量为q＝－4×10－8C的电荷沿电场方向从M点移到N点，MN间的距离l＝30 cm.试求：(1)电荷从M点移到N点电势能的变化；(2)M、N两点间的电势差．19.在如图所示水平向右的匀强电场中，有a、b、c三点，ab＝10 cm，bc＝15 cm，其中ab沿电场方向，bc和电场方向成53°角．电荷量为q＝4×10－7C的正电荷从a点移到b点，电场力做功为W ＝1.2×10－5J，已知sin 53°＝0.8.求：(1)匀强电场的场强的大小？(2)该正电荷从a点移到c点，电场力所做的功为多少？答案解析1.【答案】B【解析】由库仑定律F＝可知，B选项正确．2.【答案】B【解析】两金属小球所带电荷量分别为＋3Q和－Q，将两小球接触后，根据电荷守恒定律，带电总量为：Q总＝(＋3Q)＋(－Q)＝＋2Q.3.【答案】D【解析】电场线的疏密程度表电场强度的大小，可知EM＜EN，故A错误；电场力，根据牛顿第二定律，加速度，EM＜EN，则aM＜，故B错误；根据曲线运动的规律，作出粒子的速度方向和所受电场力的方向，电场力与速度方aN向之间的夹角为锐角，说明电场力对粒子做正功，电势能减小，动能增大，速度增大，vM＜vN，故C错误；粒子所受电场力的方向与电场线的切线方向相同，说明粒子带正电，故D正确.4.【答案】D【解析】电场中某点的电场强度由电场本身的性质决定，与放入该点的试探电荷及其所受静电力无关，选项A、B错误；试探电荷在该点受到的静电力F＝Eq，F正比于q，选项C错误，选项D 正确．5.【答案】A【解析】电子在YY′方向上向Y方向偏转，所以粒子受到的电场力方向向上，故Y板上带正电，Y′板上带负电，在XX′方向上向X′方向偏转，所以X′板带正电，所以A正确．6.【答案】C【解析】A、B是同一电场中的两点，由图看出，B处电场线密，A处电场线疏，则B处电场强度大于A处电场强度，即EB＞EA.故A、B错误；A、B两点在同一条直电场线上，该电场线上各点的电场强度的方向都相同．故C正确，D错误．7.【答案】D【解析】将均匀带电细杆等分为很多段，每段可看做点电荷．设细杆带正电，根据电场的叠加，这些点电荷在P1的合场强方向向左，在P2的合场强方向向右，且E1＜E2.故选D.8.【答案】D【解析】带电体具有吸引轻小物体的性质，锡箔屑被吸引接触而带正电，故A错误；锡箔屑被吸引过程是加速过程，故B错误；最后锡箔屑散开主要是因为锡箔屑带正电，同种电荷相互排斥导致，故C错误，D正确．9.【答案】C【解析】因各等势面间距相等，电势差相等，所以该电场为匀强电场，电场强度大小E＝V/m＝200 V/m，其方向与等势面垂直且指向电势降低的方向，即指向左上方，A、B、D错误；因C点电势为零，与C点距离为2 cm的点的最高电势为φm＝Ed＝200×2×10－2V＝4 V，最低电势为－4 V，C正确．10.【答案】C【解析】由于带电粒子的电性不确定，所以电场线的方向不确定，A错误；带电粒子由a运动到b 的过程中，只受电场力的作用，由轨迹的弯曲方向知电场力做正功，电势能减小，动能增加，故B 错误，C正确；由于仅给出一条电场线，电场强度的大小关系不确定，D错误．11.【答案】B【解析】真空中两个电荷量为Q与q的点电荷，相距为r时的相互作用静电力大小为F，根据库仑定律，有：F=k若两个点电荷的电荷量均减半，仍保持它们间的静电力大小为F，则有：F=解得：R=，故ACD错误，B正确．12.【答案】B【解析】由于粒子初速度不为零，因此从－x1点加速到O点电场力做功W1小于从O点减速到x2点克服电场力所做的功W2，因此－x1点与O点之间的电势差小于x2点与O点的电势差，根据电势和x的变化关系图象可知x2＞x1，由图知x0点处电势无穷大，因此有x0＞x2＞x1；从x2点到－x1点过程中，依据动能定理得：qU21＝mv－0解得：U21＝，故选项A、C、D错误，B正确．13.【答案】D【解析】首先是电荷均分.CA接触后,A、C分别带电为原来A的一般,然后CB接触先中和在均分,因此分开后B、C带电为原来B的1/4.其次根据库伦定律可知如果AB两球距离不变,那么相互间的作用变为原来的1/8.再次是弹簧形变量.由于弹力与库伦力平衡,故库伦力变小了,弹力也会随之变小,而弹力与形变量成正比.因此弹簧在库伦力变小的过程中形变量会变小.因此弹簧会变长.但弹簧变长,库伦力会变得更小,因此库伦力将变得比1/8更小.最后是形变量大小.因为原先库伦力为F时,对应形变量为X,弹力与库伦力相等,形变与弹力成正比,因此F与X成正比.由此可知当库伦力变得小于F1/8时,弹簧形变量自然也就小于x1/8了.因此答案选D14.【答案】D【解析】电场线密集处场强大，电势不一定高，故A错；沿电场线方向电势降低，但场强不一定减小，故B错；正电荷在电势高处具有较大电势能，但对于负电荷正好相反，故C错；场强大小与电势高低无必然关系，故D对．15.【答案】C【解析】带等量正电荷的两点电荷连线的中垂线上，中点O处的场强为零，向中垂线的两边先变大，达到一个最大值后，再逐渐减小到零．但a点与最大场强点的位置关系不能确定，当a点在最大场强点的上方时，电子在从a点向O点运动的过程中，加速度先增大后减小；当a点在最大场强点的下方时，电子的加速度则一直减小，故A、B错误；但不论a点的位置如何，电子在向O点运动的过程中，都在做加速运动，所以电子的速度一直增加，当达到O点时，加速度为零，速度达到最大值，C正确；通过O点后，电子的运动方向与场强的方向相同，与所受电场力方向相反，故电子做减速运动，由能量守恒定律得，当电子运动到a点关于O点对称的b点时，电子的速度为零．同样因b点与最大场强的位置关系不能确定，故加速度大小的变化不能确定，D错误．16.【答案】(1)1.2×10－4J 1.2×104V(2)1.2×104V【解析】(1)静电力做负功，电势能增加，无限远处的电势为零，电荷在无限远处的电势能也为零，即φ∞＝0，E p∞＝0.由W∞A＝E p∞－E pA得E pA＝E p∞－W∞A＝0－(－1.2×10－4J)＝1.2×10－4J.再由φA＝得φA＝1.2×104V.(2)A点的电势是由电场本身决定的，跟A点是否有电荷存在无关，所以q未移入电场前，A点的电势仍为1.2×104V.17.【答案】(1)CU(2)C【解析】(1)由C＝知，电容器带的电荷量Q＝CU.(2)由于电容器的电容与极板间的距离成反比，故距离增大为2d，电容变为原来的一半，即C′＝C.又由于充电后撤去电源，电容器带的电荷量不会发生改变，故电容器极板间的电压U′＝＝＝2U.原来两板间的电场强度为E1＝，变化后两板间的电场强度为E2＝＝，所以电场强度不变．18.【答案】(1)电势能增加了2.4×10－6J(2)60 V【解析】(1)负电荷在该电场中所受电场力F为恒力，方向向左，因此从M点移到N点，电荷克服电场力做功，电势能增加，增加的电势能ΔE p等于电荷克服电场力做的功W.电荷克服电场力做功为W＝qEl＝4×10－8×2×102×0.3 J＝2.4×10－6J，故电势能增加了2.4×10－6J.(2)M、N两点间的电势差为UMN＝＝V＝60 V，即M、N两点间的电势差为60 V.19.【答案】(1)300 V/m(2)2.28×10－5J【解析】(1)根据电场力做功公式W＝Uq得ab两点间的电势差Uab＝，根据匀强电场电势差和电场强度的关系式得E＝＝300 V/m.(2)a、c间电势差Uac＝Ed＝E(dab＋dbc cos 53°)，电荷从a点移到c点，电场力所做的功Wac＝qUac，联立解得，Wac＝2.28×10－5J.。
人教版高中物理选修3-1第一章 静电场单元练习(含答案)
人教版选修3-1 第一章静电场一、单选题1.在x轴上存在与x轴平行的电场，x轴上各点的电势随x点位置变化情况如图所示．图中－x1～x1之间为曲线，且关于纵轴对称，其余均为直线，也关于纵轴对称．下列关于该电场的论述正确的是()A．x轴上各点的场强大小相等B．从－x1到x1场强的大小先减小后增大C．一个带正电的粒子在x1点的电势能大于在－x1点的电势能D．一个带正电的粒子在－x1点的电势能大于在－x2的电势能2.在电场中的某点放入电荷量为－q的试探电荷时，测得该点的电场强度为E；若在该点放入电荷量为＋3q的试探电荷时，此时测得该点的场强为()A．大小为3E，方向和E相反B．大小为E，方向和E相同C．大小为3E，方向和E相同D．大小为E，方向和E相反3.某电场的电场线分布如图所示，下列说法正确的是()A．c点的电场强度大于b点的电场强度B．若将一试探电荷＋q由a点静止释放，它将沿电场线运动到b点C．b点的电场强度大于d点的电场强度D．a点和b点的电场强度的方向相同4.如图所示，在点电荷Q产生的电场中，将两个带正电的试探电荷q1、q2分别置于A、B两点，虚线为等势线．取无穷远处为零电势点，若将q1、q2移动到无穷远的过程中外力克服电场力做的功相等，则下列说法正确的是()A．A点电势大于B点电势B．A、B两点的电场强度相等C．q1的电荷量小于q2的电荷量D．q1在A点的电势能小于q2在B点的电势能5.如图所示，a、b和c表示电场中的三个等势面，a和c的电势分别为φ和φ，a、b的电势差等于b、c的电势差．一带电粒子从等势面a上某处以速度v释放后，仅受电场力作用而运动，经过等势面c时的速率为2v，则它经过等势面b时的速率为()A．vB．·vC．·vD． 1.5v6.正电荷Q周围的电场线如图所示，由图可知，下列判断正确的是（）A．Ea＞EbB．Ea=EbC．Ea＜EbD．无法确定7.某一电解电容器如图甲所示，接入如图乙所示的电路，下列说法正确的是()A．该电容器只有在电压为45 V时，电容才是33 μFB．该电容器能容纳的最大电荷量为3.3×10－5CC．接通电路后，电容器的电容仍是33 μFD．接通电路后，灯泡能持续发亮8.真空中两个点电荷，它们之间的静电力为F，如果将两个点电荷的距离增大为原来的2倍，电量都增大为原来的2倍.它们之间静电力的大小为( )A．F/2B．FC． 2FD． 4F9.A、B两个点电荷间距离恒定，当其他电荷移到A、B附近时，A、B之间的库仑力将() A．可能变大B．可能变小C．一定不变D．不能确定10.如图所示，A是带正电的小球，B是不带电的绝缘导体，设此时B的电势为φ1；用手摸绝缘导体的左端，B的电势变为φ2；放开手后，再将A移走，B的电势又变为φ3；则()A．φ1＝φ2＝φ3B．φ1＞φ2＝φ3C．φ1＞φ2＞φ3D．φ1＜φ2＜φ3二、多选题11.(多选)在两块带等量异性电荷的平行金属板M、N之间，垂直于金属板放置一个原来不带电的金属棒AB，如图所示．当达到静电平衡后，以下说法中正确的是()A．金属棒上A端电势高于B端电势B．金属棒上A、B两端电势相等C．由于静电感应，金属棒的A端带正电荷D．由于静电感应，金属棒的A端带负电荷12.(多选)如图所示，光滑的水平轨道AB与半径为R的光滑的半圆形轨道BCD相切于B点，AB水平轨道部分存在水平向右的匀强电场，半圆形轨道在竖直平面内，B为最低点，D为最高点．一质量为m、带正电的小球从距B点x的位置在电场力的作用下由静止开始沿AB向右运动，恰能通过最高点，则()A．R越大，x越大B．R越大，小球经过B点后瞬间对轨道的压力越大C．m越大，x越小D．m与R同时增大，电场力做功增大13.(多选)空间某一静电场的电势φ随x变化情况如图所示，下列说法中正确的是()A．空间各点场强的方向均与x轴垂直B．电荷沿x轴从O移到x1的过程中，电场力不做功C．正电荷沿x轴从x1移到x2的过程中，电场力做正功，电势能减小D．负电荷沿x轴从x1移到x2的过程中，电场力做负功，电势能增加三、填空题14.如图，A、B、C为一条电场线上的三点，以A点为电势零点，一个质子从A点移到B点和C点静电力分别做功3.2×10－19J和9.6×10－19J，则电场线的方向____________，B、C两点的电势差UBC＝__________ V.15.如图所示，a、b、c表示点电荷电场中的三个等势面，它们的电势分别为φ、φ和φ(φ>0)，该点电荷的电性为________．一带电粒子从等势面a上某处由静止释放，仅受到电场力作用而运动，已知带电粒子经过等势面b时的速率为v，它经过等势面c时的速率为________．16.如图所示，在带电体C的右侧有两个相互接触的金属导体A和B，均放在绝缘支座上．若先将C移走，再把A、B分开，则A电，B电．若先将A、B分开，再移走C，则A电，B 电．17.如图所示，把电荷量为－5×10－9C的电荷，从电场中的A点移到B点，其电势能________(选填“增大”“减小”或“不变”)；若A点的电势φA＝15 V，B点的电势φB＝10 V，则此过程中静电力做的功为________ J.18.如图所示，电场中某一电场线为一直线，线上有A、B、C三个点，电荷q1＝10－8C，从B点移到A点时静电力做了10－7J的功；电荷q2＝－10－8C，在B点的电势能比在C点时大10－7J，那么：(1)比较A、B、C三点的电势高低，由高到低的排序是________；(2)A、C两点间的电势差是________ V；(3)若设B点的电势为零，电荷q2在A点的电势能是________ J.四、计算题19.在方向水平的匀强电场中，一不可伸长的不导电细线一端连着一个质量为m、电荷量为＋q的带电小球，另一端固定于O点．将小球拉起直至细线与场强平行，然后无初速度释放，则小球沿圆弧做往复运动．已知小球摆到最低点的另一侧，此时线与竖直方向的最大夹角为θ(如图)．求：(1)匀强电场的场强；(2)小球经过最低点时细线对小球的拉力．20.示波管的主要结构由电子枪、偏转电极和荧光屏组成．在电子枪中，电子由阴极K发射出来，经加速电场加速，然后通过两对相互垂直的偏转电极形成的电场，发生偏转．其示意图如图(图中只给出一对yy′方向偏转的电极)所示．已知：电子质量为m，电量为e，两个偏转电极间的距离为d，偏转电极边缘到荧光屏的距离为L.没有加偏转电压时，电子从阴极射出后，沿中心线打到荧光屏上的O点时动能是E0.设电子从阴极发射出来时的初速度可以忽略，偏转电场只存在于两个偏转电极之间．求：(1)电子枪中的加速电压U是多少？(2)如果yy′方向的偏转电极加的偏转电压是Uy，电子打到荧光屏上P点时的动能为Et.求电子离开偏转电场时，距中心线的距离sy为多少？21.一个电容器所带的电荷量为4×10－8C，两极板间的电压是2 V，那么这个电容器的电容是多少？如果电容器的电荷量减少了1×10－8C，则板间电压变成多少？答案解析1.【答案】B【解析】φ－x图象的斜率等于电场强度大小，故x轴上的电场强度不同，故A错误；从－x1到x1场强斜率先减小后增大，故场强先减小后增大，故B正确；由图可知，场强方向指向O，根据电场力做功可知，一个带正电的粒子在x1点的电势能等于在－x1点的电势能，故C、D错误.2.【答案】B【解析】当在电场中某点放入电荷量为－q的试探电荷时，测得该点的场强为E，若在同一点放入电荷量为＋3q的试探电荷时，电场强度的大小和方向都不变，即该点的场强大小仍为E，方向与E 相同．3.【答案】C【解析】电场线的疏密表征了电场强度的大小，由题图可知Ea＜Eb，Ed＞Ec，Eb＞Ed，Ea＞Ec，故选项C 正确，选项A错误．由于电场线是曲线，由a点静止释放的正电荷不可能沿电场线运动，故选项B错误．电场线的切线方向为该点电场强度的方向，a点和b点的切线方向不在同一条直线上，故选项D错误．4.【答案】C【解析】由于电场力做负功，所以Q应带负电荷，由负点电荷产生电场的电场线的分布规律可判断出φB>φA，故A项错误；由E＝k，r不相等，所以EA≠EB，B项错误；由φA＝、φB＝，因为WA→∞<WB→∞<0，φA<φB<0，所以>，即q1<q2，故C项正确；由于外力克服电场力做功相等，且无穷远处电势能为零，所以q1在A点的电势能等于q2在B点的电势能，故D项错误．5.【答案】B【解析】由动能定理知从a到c：qUac＝m(4v2－v2)＝1.5mv2＝0.8qφ，设该粒子经过等势面b时的速率为v b，则qUab＝m(v－v2)＝0.4qφ，联立可得：v b＝·v，B正确．6.【答案】A【解析】根据公式E=k可知，E与r的平方成反比，则距点电荷越近处电场强度越大．故A正确，BCD错误．7.【答案】C【解析】无论电容器是否充电，其电容都是33 μF，选项A错误，C正确；该电容器能容纳的最大电荷量Q＝CU≈1.5×10－3C，选项B错误；电容器仅在充电时灯泡发光，充电结束后，灯泡熄灭，选项D错误.8.【答案】B【解析】由库仑定律的公式F=k知，将它们的电量都增大为原来的2倍，它们之间的距离增加为原来的2倍，则它们之间的静电力大小变为，故B正确.9.【答案】C【解析】两个点电荷之间的作用力不因第三个电荷的存在而改变．10.【答案】C【解析】把一个在绝缘支架上不带电的绝缘导体放在带正电的导体A附近，达到静电平衡后，绝缘导体是个等势体．带正电的导体产生的是发散的电场，产生的电场的电场线如图所示，由于沿着电场线电势降低，以无穷远处的电势为零，那么电场中的所有电势都是正值，即φ1＞0；用手摸绝缘导体的左端，手与大地相连，则B的电势为零，即φ2＝0，当放开手后，再将A移走，B带负电，则B的电势小于零，即φ3＜0；所以φ1＞φ2＞φ3，故A、B、D均错误，C正确．11.【答案】BD【解析】达到静电平衡后，导体为等势体，导体上的电势处处相等，所以可以得到φA＝φB，由于正电荷在左边，所以棒A端带负电，B端带正电，所以B、D正确，A、C错误．12.【答案】AD【解析】小球在BCD部分做圆周运动，在D点，mg＝m，小球由B到D的过程中有：－2mgR ＝mv－mv，解得v B＝，R越大，小球经过B点时的速度越大，则x越大，选项A正确；在B点有：F N－mg＝m，解得F N＝6mg，与R无关，选项B错误；由Eqx＝mv，知m、R越大，小球在B点的动能越大，则x越大，电场力做功越多，选项C错误，D正确．13.【答案】CD【解析】因电势有变化，则沿x方向有场强的分量，场强不可能与x轴垂直．故A错误；由O到x1电势降低，电势能变化，必有电场力做功．故B错误；正电荷沿x轴从x1移到x2的过程中，电势降低，则电势能减小，则电场力做正功．故C正确；负电荷从x1移到x2的过程中，电势降低，则电势能增加，电场力做负功．故D正确．14.【答案】从A到C4【解析】质子带正电，从A点移到B点和C点静电力分别做功3.2×10－19J和9.6×10－19J，电场力做正功，说明电场线的方向从A到C；UAB＝；UAC＝；所以UBC＝UAC－UAB＝＝＝4 V.15.【答案】正v【解析】沿着电场线的方向电势降低，由题中关系可知场源电荷为正电荷；由动能定理得q(φa－φb)＝mv2①q(φa－φc)＝mv②由①②得：v c＝v16.【答案】不带；不带；带负；带正【解析】解：若先移走C，此时导体A和B中的电荷又发生中和，不再带电，再把导体A和B分开，同样不再带电，所以此时A不带电，B不带电．先把导体A和B分开，再移走C，导体A和B由于感应起电带上异种电荷，所以此时A带负电，B 带正电．17.【答案】增大－2.5×10－8【解析】负电荷受到的静电力方向逆着电场线的方向，电荷从A点移到B点的过程中，静电力对其做负功，电势能增大；静电力做功WAB＝qUAB＝(－5×10－9)×(15－10) J＝－2.5×10－8J.18.【答案】(1)φC＞φB＞φA(2)－20(3)10－7【解析】从B点移到A点时静电力做正功，电势能减小，根据电荷的电性可以判断A点电势最低，C点电势最高．19.【答案】(1)(2)mg(3－)【解析】设细线长为l，匀强电场的场强为E，因带电小球的电荷量为正，故匀强电场的场强的方向为水平向右．从释放点到左侧最高点，由动能定理有WG＋WE＝ΔE k＝0，故mgl cosθ＝qEl(1＋sinθ)解得E＝(2)设小球运动到最低点的速度为v，此时细线的拉力为F T，由动能定理可得mgl－qEl＝mv2，由牛顿第二定律得F T－mg＝m，联立解得F T＝mg(3－)．20.【答案】(1)(2)【解析】(1)由E0＝eU得：U＝(2)偏转电场的场强为：E＝带电粒子在偏转电场中运动时由动能定理得：Eesy＝Et－E0所以：sy＝＝.21.【答案】2×10－8F 1.75 V【解析】C＝＝F＝2×10－8F又因C＝得ΔU＝＝V＝0.25 V所以U′＝U－ΔU＝2 V－0.25 V＝1.75 V.。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
高中物理学习材料
（马鸣风萧萧**整理制作）
《静电场》测试题
姓名班级得分
一、选择题（每题6分，共66分）
1．对公式E＝kQ/r2的几种不同理解，正确的是 ( )
A．当r→0时，E→∞
B．发r→∞时，E→0
C．某点的场强与点电荷Q的大小无关
D．在以点电荷Q为中心，r为半径的球面上，各处的电场强度都相同
2．下列物理量中与检验电荷有关的物理量是：（）
A.电场强度E
B.电势U
C.电势能
D.电场力F
3．四种电场的电场线如图2所示．一正电荷q仅在电场力作用下由M点向N点作加速运动，且加速度越来越大．则该电荷所在的电场是图中的（）
4．某平行板电容器的电容为C，带电量为Q，相距为d，今在板间中点放一电量为q的点电荷，则它所受到的电场力的大小为（）
5．如图1，P和Q为两平行金属板，板间电压为U，在P板附近有一电子由静止开始向Q板运动．关于电子到达Q板时的速率，下列说法正确的是（）
A．两板间距离越大，加速时间越长，获得的速率就越大
B．两板间距离越小，加速度越大，获得的速率就越大
C．与两板间距离无关，仅与加速电压U有关
D．以上说法都不正确
6．如5所示，带电粒子以平行极板的速度从左侧中央飞入匀强电场，恰能从右侧擦极板边缘飞出电场（重力不计），若粒子的初动能变为原来的2倍，还要使粒子保持擦极板边缘飞出，可采用的方法是（）
A．将极板的长度变为原来的2倍
C．将两板之间的电势差变为原来的2倍
D．上述方法都不行
7．如图4所示，把一个架在绝缘支架上的枕形导体放在正电荷形成的电场中，导体处于静电平衡时，下叙说法正确的是（）
A．A、B两点场强相等，且都为零
B．A、B两点的场强不相等
D．当电键K闭合时，电子从大地沿导线向导体移动．
8．如图4，所示，两个固定的等量异种电荷，在它们连线的垂直平分线上有a、b、c三点，则（）
A．a点电势比b点高
B．a、b两点场强方向相同
C．a、b、c三点与无穷远处电势相等
D．一带电粒子（不计重力）在a点无初速释放，则它将在a、b连线上运动
9．在静电场中，将一个电子由a点移到b点，电场力做功5eV，下面判断中
正确的是 ( )
A．电场强度的方向一定由b指向a
B．电子的电势能减少了5eV
C．a、b两点电势差U ab＝5V
D．电势零点未确定，故a、b两点的电势没有确定值
10．一个带电小球从空中的a点运动到b点的过程中，重力做功3J，电场力做功1J，克服空气阻力做功0.5J，则正确的是小球（）
A.在a点的重力势能比在b点大3J
B.在a点的电势能比b点小1J
C.在a点的动能比在b点小3.5J
D.在a点的机械能比在b点小0.5J
11．如图2所示，从灯丝发出的电子经加速电场加速后，
进入偏转电场，若加速电压为U1，偏转电压为U2，要使电
子在电场中的偏转量y增大为原来的2倍，下列方法中正
确的是 [ ]
B．使U2增大为原来的4倍
C．使偏转板的长度增大为原来2倍
二、填空题(每空4分，共20分)
12．如图7所示，平行的两金属板M、N与电源相连，一个带负电的小球悬挂在两板间，闭合电键后，悬线偏离竖直方向的角度为θ，若N板向M板靠近，θ角将_____；把电键K断开，再使N板向M板靠近，θ角将______．
13．如图8，两平行金属板间电场是匀强电场，场强大小为1.0×104V／m，A、B两板相距
1cm，C点与A相距0.4cm，若B接地，则A、C间电势差U AC＝______ V；将带电量为－1.0×10-12C的点电荷置于C 点，其电势能为 J．
14．图9是某匀强电场的等势面示意图，A、B两点相距5cm，θ＝53°，一带电量为－4×10－6C的微粒沿AB匀速运动，则此微粒的质量为 kg．（取g＝10m／s2）
三、计算题（共34
分）
15．（12分）在匀强电场中把2.0⨯10-9C的正电荷从A点移到B点，静电力做功4⨯10-7J。
再把这个电荷从B点移到C点，静电力做功-6.0⨯10-7J。
求：
(1)A、B、C三点中哪点电势最高？哪点电势最低？
(2)A、B间，B、C间，A、C间的电势差各是多大？
(3)把-1.5⨯10-9C的电荷从A点移到C，静电力做多少功？
(4)根据以上所得的结果，定性地画电场分布的示意图，标出A、B、C三点可能的位置。
16．（10分）如图所示，用长L的绝缘细线栓住一个质量为m，带电量为q的小球，线的另一端栓在水平向右的匀强电场中，开始时把小球、线拉到和O在同一水平面上的A点（线拉直），让小球由静止开始释放，当摆线摆到与水平线成60°角到达B点时，球的速度正好为零．重力加速度用g表示．求：
⑴、A、B两点的电势差U AB；
⑵、匀强电场的电场强度E．
60°
17.（12分）如图6所示，在的空间中，存在沿x轴正方向的匀强电场E；在的空间内，存在沿x轴负方向的匀强电场，场强大小也等于E。
一电子（－e，m）在x＝d处
的P点以沿y轴正方向的初速度开始运动，不计电子重力。
求：（1）电子在x方向分运动的周期。
（2）电子运动的轨迹与y轴的各个交点中，任意两个相邻交点之间的距离l。
