ZTE系统配置命令

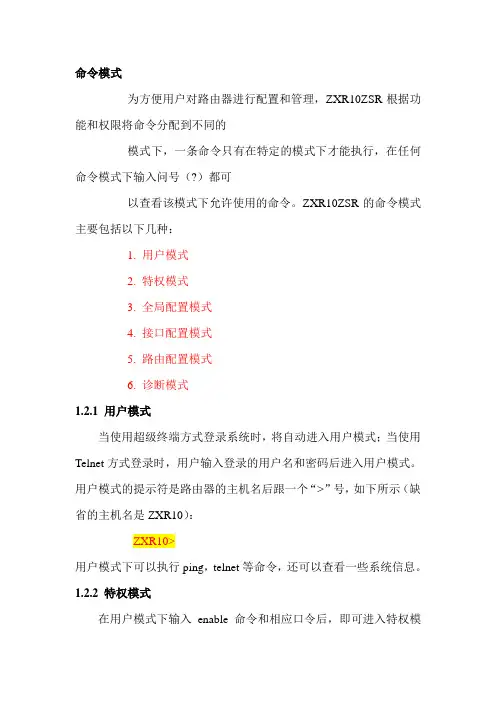

中兴命令模式
命令模式为方便用户对路由器进行配置和管理，ZXR10ZSR根据功能和权限将命令分配到不同的模式下，一条命令只有在特定的模式下才能执行，在任何命令模式下输入问号（?）都可以查看该模式下允许使用的命令。
ZXR10ZSR的命令模式主要包括以下几种：1. 用户模式2. 特权模式3. 全局配置模式4. 接口配置模式5. 路由配置模式6. 诊断模式1.2.1 用户模式当使用超级终端方式登录系统时，将自动进入用户模式；当使用Telnet方式登录时，用户输入登录的用户名和密码后进入用户模式。
用户模式的提示符是路由器的主机名后跟一个“>”号，如下所示（缺省的主机名是ZXR10）：ZXR10>用户模式下可以执行ping，telnet等命令，还可以查看一些系统信息。
1.2.2 特权模式在用户模式下输入enable命令和相应口令后，即可进入特权模式，如下所示：ZXR10>enablePassword: (输入的密码不在屏幕上显示)ZXR10#在特权模式下可以查看到更详细的配置信息，还可以进入配置模式对整个路由器进行配置，因此必须用口令加以保护，以防止未授权的用户使用。
要从特权模式返回到用户模式，则使用disable命令。
1.2.3 全局配置模式在特权模式下输入configterminal命令进入全局配置模式，如下所示：ZXR10#config terminalEnter configuration commands,one par line,End with Ctrl-Z。
ZXR10(config)#全局配置模式下的命令作用于整个系统，而不仅仅是一个协议或接口。
要退出全局命令模式并返回到特权模式，输入exit或end命令，或按＜CTRL＋Z＞。
1.2.4 接口配置模式在全局配置模式下使用interface命令进入接口配置模式，举例如下：ZXR10(config)#interface fei_2/1/*fei_2/1是接口名称，表示槽位2的以太网接口模块的第一个接口*/ZXR10(config-if)#在接口配置模式下可以修改各种接口的参数，详见第3章接口配置ZXR10ZSR智能集成多业务路由器用户手册基本配置分册要退出接口配置模式并返回到全局配置模式，输入exit命令；要退出接口配置模式直接返回到特权模式，则输入end命令或按＜CTRL＋Z＞。
中兴交换机简明配置教程
中兴交换机简明配置教程一、登录交换机二、基本配置3. 配置 VLAN。
在交换机配置界面中，找到 "VLAN Management" 或类似的选项，在其中创建需要的 VLAN 号，并将相应的端口加入到 VLAN 中，实现不同 VLAN 间的隔离和通信。
三、常用命令1. 查看交换机的基本信息。
使用命令 "show system" 可以查看交换机的型号、版本、序列号等基本信息。
2. 查看端口状态。
使用命令 "show interface brief" 可以查看交换机各个端口的状态，包括端口编号、状态、协商状态等。
3. 查看 VLAN 配置。
使用命令 "show vlan" 可以查看交换机的VLAN 配置信息，包括 VLAN 号、名称、端口等。
4. 配置端口的 VLAN。
使用命令 "config vlan vlan-id add tagged，untagged interface interface-id" 可以将指定端口加入到指定的 VLAN 中，其中 "vlan-id" 是 VLAN 号，"interface-id" 是端口编号。
5. 配置端口的速率和双工模式。
使用命令 "config interface ethernet interface-id speed-mode {10M_HALF，10M_FULL，100M_HALF，100M_FULL，1000M_FULL，AUTO}" 可以配置指定端口的速率和双工模式。
6. 配置端口的描述。
使用命令 "config interface ethernet interface-id description description" 可以为指定端口设置描述，方便管理和区分。
四、保存配置在设置完成后，为了保证配置的持久化，在命令行界面输入 "save"命令保存配置文件。

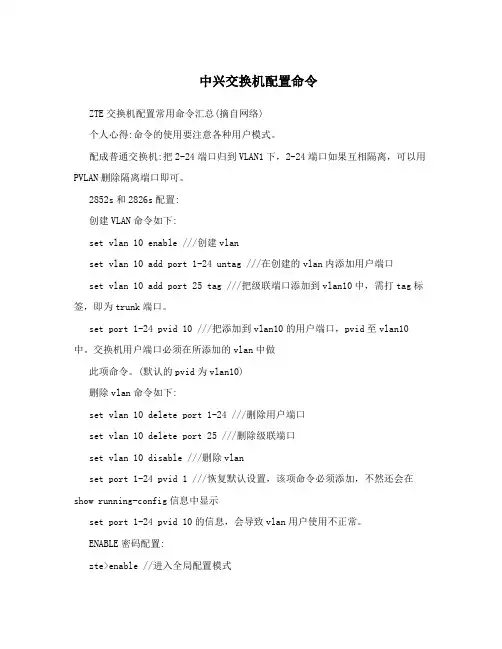

中兴交换机配置命令
中兴交换机配置命令ZTE交换机配置常用命令汇总(摘自网络)个人心得:命令的使用要注意各种用户模式。
配成普通交换机:把2-24端口归到VLAN1下，2-24端口如果互相隔离，可以用PVLAN删除隔离端口即可。
2852s和2826s配置:创建VLAN命令如下:set vlan 10 enable ///创建vlanset vlan 10 add port 1-24 untag ///在创建的vlan内添加用户端口set vlan 10 add port 25 tag ///把级联端口添加到vlan10中，需打tag标签，即为trunk端口。
set port 1-24 pvid 10 ///把添加到vlan10的用户端口，pvid至vlan10中。
交换机用户端口必须在所添加的vlan中做此项命令。
(默认的pvid为vlan10)删除vlan命令如下:set vlan 10 delete port 1-24 ///删除用户端口set vlan 10 delete port 25 ///删除级联端口set vlan 10 disable ///删除vlanset port 1-24 pvid 1 ///恢复默认设置，该项命令必须添加，不然还会在show running-config信息中显示set port 1-24 pvid 10的信息，会导致vlan用户使用不正常。
ENABLE密码配置:zte>enable //进入全局配置模式password:***** //输入进入全局配置模式的密码，缺省没有密码zte(cfg)#adminpass zxr10 //配置进入全局配置模式的密码为zxr10TELNET 用户名密码配置(为了便于对设备的维护，有时需要修改登录用户名或密码，配置如下:)zte(cfg)#create user zxr10 //创建名为zxr10的用户zte(cfg)#loginpass zxr10 //设置登录密码为zxr10zte(cfg)#show user //显示telnet登录用户信息和当前用户名配置三层管理或业务地址:config router ///进入config router模式set ipport 0 ipaddress 10.20.20.1 255.255.255.0 ///设置三层接口ip地址及掩码set ipport 0 vlan 10 ///三层端口绑定vlanset ipport 0 enable ///启用三层端口iproute 0.0.0.0 0.0.0.0 10.20.20.1 ///设置默认路由指向网关T40G和5228交换机配置:批量创建vlan方式:zxr10#vlan databasezxr10(vlan)#vlan 10-20这样子10-20号连续的vlan就创建起来了，适合批量创建vlan。
中兴交换机配置流程和配置命令
二层组播配置
ztecfgset igmp snooping enable //启用igmp
ztecfgset igmp snooping add vlan 2 //设置igmp监听的vlan为用户vlan
ztecfg-routerexit //退出三层配置模式
Snmp属性配置
说明：配置团体属性时private表示相应的字串有读写权限,public则只有只有读权限
ztecfgconfig snmp //进入交换机snmp配置模式
ztecfg-snmpcreate community zte private //创建团体字串,配置为private,表示该子串zte有读写权限
ztecfg-snmpcreate view zteview //创建视图
ztecfg-snmpset community zte view AllView //将团体字串与视图对应起来
信息上告网管服务器
ztecfg-snmpexit //退出snmp配置模式
端口隔离配置
ztecfgset pvlan session 1 add promiscuous-port 1 //上行口1配置为共享端口
ztecfgset port 1 duplex full //上行口配置为强制全双工
ztecfgset port 1 speed 100 //上行口配置为强制100M
可选ztecfgset port 1 auto enable //上行口配置更改为自适应
配置vlan
ztecfgset vlan 2 enable //创建vlan2
中兴交换机配置流程和配置命令
中兴交换机配置流程和配置命令配置流程：1.连接中兴交换机：使用网线连接中兴交换机的管理端口与电脑的网口，确保网络通畅。
2.设置电脑IP地址：将电脑的IP地址设置为与交换机的管理口在同一个网段，例如交换机管理口的IP地址是192.168.1.1，电脑IP地址可以设置为192.168.1.23.打开浏览器：打开电脑上的浏览器，通过输入交换机管理口的IP 地址进入交换机管理页面。
4. 登录交换机：输入交换机的默认用户名和密码进行登录，通常为admin/admin。
5.进入系统配置：登录成功后，进入系统配置界面，配置交换机的基本信息，例如主机名、域名等。
6.配置接口：配置交换机的各个接口，包括端口的状态、速率、双工模式等。
可以配置端口的VLAN、IP地址等信息。
7.配置VLAN：根据网络需求，配置交换机的VLAN信息，包括创建VLAN、配置VLAN端口等。
8.配置静态路由：配置交换机的静态路由，将需要进行转发的目的网络与对应的出口接口进行关联。
9.配置访问控制列表（ACL）：根据网络安全需求，配置ACL来限制特定流量的通过或禁止。
10.配置QoS：配置交换机的QoS策略，用于对网络流量进行调度和优化，以满足不同应用的需求。
11.保存配置：完成以上配置后，通过保存配置将配置信息应用到交换机中，确保配置生效。
常用的配置命令：1. system-view：进入系统视图，进行全局配置。
2. interface interface-type interface-number：进入接口视图，配置接口相关信息。
3. ip address ip-address {mask ， mask-length}：配置接口IP 地址。
4. vlan 10：创建VLAN10。
5. vlan-interface vlan 10：进入VLAN10的接口视图，进行VLAN 的相关配置。
6. vlan 10 to 20：创建VLAN10至VLAN20的VLAN。
中兴ZXR10配置说明
中兴ZXR10配置说明之宇文皓月创作一、配置基础1、进入[BootManager]的密码为zte2、默认登陆用户：admin 密码（loginpass）：zhongxing 默认Enable密码（adminpass）：zhongxing3、配置模式：序号模式命令提示符1 用户模式无 zte>2 全局配置模式 enable zte(cfg)#3 SNMP配置模式 config snmp zte(cfg-snmp)#4 三层配置模式 config router zte(cfg-router)#5 文件系统配置模式 config tffs zte(cfg-tffs)#6 NAS配置模式 config nas zte(cfg-nas)#7 集群管理配置模式 config group zte(cfg-group)#4、VLAN划分：256个VLAN为一个段，红色字体的暗示我们使用的VLAN段。
序号 VLAN范围序号 VLAN范围1 0-255 9 2048-23032 256-511 10 2304-25593 512-767 11 2560-28154 768-1023 12 2816-30715 1024-1279 13 3072-33276 1280-1535 14 3328-35837 1536-1791 15 3584-38398 1792-2047 16 3840-40945、采取Telnet用户远程认证后，交换机的管理用户和Radius服务器中设置的用户都可以登陆交换机。
二、配置规范举例：1、用户2#202接入Port 1，速率10M，全双工模式，用户vlan2500；2、上行端口为Port 25，速率100M，全双工模式，上行潜山路第二台MA5200的第18口（QSL-MA5200(2)-E18）；3、管理vlan为981，管理ip为61.133.186.172/24；4、设置广播风暴抑制门限为24000-72000bytes；5、SNMP的只读团体名为share，目标主机为 218.22.16.5和202.102.198.62；6、Telnet采取远程Radius认证方式，域名：domain_jrw Radius服务器218.22.16.2 认证端口 UDP 1812；7、启用SSH功能。
中兴交换机配置流程和配置命令
zte(cfg)#set port 1 speed 100 //上行口配置为强制100M
(可选)zte(cfg)#set port 1 auto enable //上行口配置更改为自适应
配置vlan
zte(cfg)#set vlan 2 enable //创建vlan2
zte(cfg)#set vlan 100 enable //创建模式，上行口一班配置为tag方式
zte(cfg)#set vlan 100 add port 1 tag //将交换机管理vlan100绑定到上行口，以tag方式
zte(cfg)#set vlan 2 add port 1 tag //将用户vlan2绑定到上行端口，以tag方式
zte(cfg)# set port 2-24 bandwidth ingress on rate 500 //配置上行广播包速率
zte(cfg)# set port 2-24 ingess_limit_mode broadcast //设置上行速率限制模式为广播包
用户端口mac学习限制
zte(cfg)#set port 2-24 macaddress 1 //限制用户端口的mac地址学习数量为1个

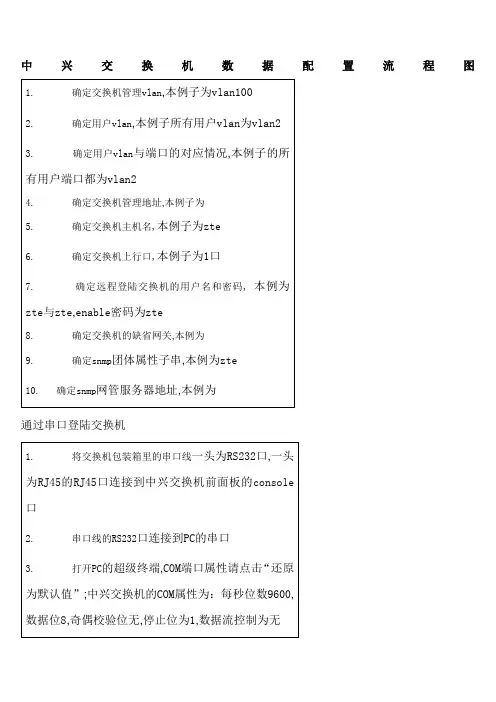

6.确定交换机上行口,本例子为1口
7.确定远程登陆交换机的用户名和密码,本例为zte与zte，enable密码为zte
8.确定交换机的缺省网关，本例为
9.确定snmp团体属性子串，本例为zte
10.确定snmp网管服务器地址，本例为
通过串口登陆交换机
1.将交换机包装箱里的串口线(一头为RS232口，一头为RJ45)的RJ45口连接到中兴交换机前面板的console口
中兴交换机配置流程和配置命令(参考模板)
3.打开PC的超级终端，COM端口属性请点击“还原为默认值”。中兴交换机的COM属性为：每秒位数9600，数据位8，奇偶校验位无，停止位为1，数据流控制为无
4.设置完毕敲回车连接
5.输入用户名admin，密码zhongxing,再输入enable后回车，再输入密码zhongxing后进入全局配置模式，提示为zte(cfg)#。中兴交换机缺省用户名和密码为admin和zhongxing,enable密码为zhongxing
zte(cfg)#set port 1 duplex full //上行口配置为强制全双工
zte(cfg)#set port 1 speed 100 //上行口配置为强制100M
(可选)zte(cfg)#set port 1 auto enable //上行口配置更改为自适应
配置vlan
zte(cfg)#set vlan 2 enable //创建vlan2
zte(cfg)#set vlan 100 enable //创建vlan100
上行端口vlan配置
本系列的交换机端口模式为混合模式，上行口一般配置为tag方式
zte(cfg)#set vlan 100 add port 1 tag //将交换机管理vlan100绑定到上行口，以tag方式
zte(cfg)#set vlan 2 add port 1 tag //将用户vlan2绑定到上行端口，以tag方式
zte(cfg)#config snmp //进入交换机snmp配置模式
zte(cfg-snmp)#create community zte private //创建团体字串，配置为private，表示该子串zte有读写权限
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
删除配置：delete cfg startrun.dat
delete cfg startrun.sav
用户名：en
密码：zxr10
配置机框命令：
ZXAN#con t
ZXAN(config)#add-rack rackno 1 racktype ETSI21 机框型号有两种ETSI21及IEC19
ZXAN(config)#add-shelf shelfno 1 shelftype ETSI_SHELF
添加PON单板：
ZXAN(config)#add-card slotno 7 ettq PON单板插入的槽位及型号
ZXAN(config)#del-card slotno 8
Confirm to delete card? [yes/no]:y
显示ONU连接状态:
ZXAN(config)#show onu all-status epon-olt_1/7/ 1 查在PON单板1通道连接的ONU状态Onu Interface Regstatus Status .......................................................
epon-onu_1/7/1:1 unauthenticated deny
显示ONU的配置信息:
ZXAN(config)#show onu unauthentication epon-olt_1/7/1显示的信息有型号、MAC、版本等
Onu Interface : epon-onu_1/7/1:1
Onu Model : ZTE-F401
MAC Address : 0015.eba3.c609
SN :
LOID :
LOID_PSW :
Online State : authentication deny
ExtOam State : complete
Software Version : V1.3.0a_DL3
Hardware Version : V1.0
RegTime : 2013/05/06 01:24:54
添加ONU的配置：
ZXAN(config)#interface epon-olt_1/7/1根据MAC进行添加到PON单板1通道中ZXAN(config-if)#onu 1 type ZTE-F401 mac 0015.eba3.c609
ZXAN(config-if)#exit
配置上下行的最大带宽:
ZXAN(config)#interface epon-onu_1/7/1:1
ZXAN(config-if)#sla upstream maximum 1000000
ZXAN(config-if)#sla downstream maximum 1000000
设置Vlan命令：
ZXAN(config-if)#switchport mode h
ZXAN(config-if)#switchport vlan 100 tag 设置的ONU Vlan为100
ZXAN(config-if)#end
ZXAN#wr
添加上连卡:
ZXAN(config)#interface gei_1/19/1进入第一个机框的第19张板卡的第一个GE口
ZXAN(config-if)#switchport mode hybrid
ZXAN(config-if)#switchport vlan 100 tag 设置GE卡端口的Vlan，需与ONU Vlan一致。
ZXAN(config-if)#ex
ZXAN(config)#end
配置onu的透传模式,也是在C300上设置,透传模式配置好之后,整个系统就可以跑业务
ZXAN#con t
ZXAN(config)#pon-onu-mng epon-onu_1/7/1:1
ZXAN(epon-onu-mng)#vlan port eth_0/1 mode transparent
ZXAN(epon-onu-mng)#end
ZXAN#wr
注：此只是开通ONU光猫的其中一个FE口，这样在跑业务时只有一组有数据流。
需开通其它端口则是再添加这条命令。
ZXAN(epon-onu-mng)#vlan port eth_0/2 mode transparent
ZXAN(epon-onu-mng)#vlan port eth_0/3 mode transparent
如果要拷贝一个端口的配置到另外一个端口,用下面的命令
ZXAN#con t
ZXAN(config)#pon
ZXAN(config-pon)#copy epon olt epon-olt_1/7/1 epon-olt_1/7/2
如果每次断电后都不能按配置的命令启动系统，先检查开机读取的文件是什么？
ZXAN#show run int mng1 显示开始读取文件
Building configuration...
!
interface mng1
ip address 192.168.1.126 255.255.255.0
boot-server 192.168.8.27
boot-username zte
config-filename startrun.dat 开机读取的文件是startrun.dat
imgfile-location local
如果不是startrun.dat修改的命令
ZXAN(config)#interface mng1
ZXAN(config-if)#config-filename startrun.dat 配置开始文件名字为startrun.dat ZXAN(config-if)#exit
ZXAN(config)#show run int mng1
Building configuration...
!
interface mng1
ip address 192.168.1.126 255.255.255.0
boot-server 192.168.8.27
boot-username zte
config-filename startrun.dat
imgfile-location local
!
end
ZXAN(config)#exit
ZXAN#wr 最后进行保存
查看带外IP地址，带内外MAC地址，FTP服务器IP地址、网关、用户名、密码
ZXAN(config)#interface mng1
ZXAN(config-if)#show interface mng1
mng running information
ip address : 192.168.8.44
mask : 255.255.255.0
boot-server : 192.168.8.66
boot-username : target
boot-password : ******
config-filename : startrun.dat
imgfile-location: local
inband-mac : 0818.1a10.8942
outband-mac : 0818.1a10.8943
admin-status : no shutdown。
