SBSAPP自粘卷材组成成分及生产工艺原理.ppt
合集下载
SBS改性沥青防水卷材APP改性沥青防水卷材培训课件
种兼具塑性和弹性的材料，被誉为新橡胶，具备
树脂耐老化性好，强度高，又具备橡胶高弹性及
延伸性好的特点。 ✓ 2.抗老化性好、强度高、耐腐蚀、可阻燃，按 用户要求，可制成彩色卷材，美化环境。
适用范围：广泛用于屋面外露、非外露防水工程，地
下室外防外贴法或外防内贴法施工的防水工程，以及水 池、土木建筑等防水工程。
合成高分子防水卷材的 特性
• 耐高低温性能好，主要反映在耐低温性方面，如三元乙丙 橡胶防水卷材的低温柔度达-45℃ ；
• 拉伸强庋高、延伸率大，这是其它材料难以与之相比的。 使其对环境气温变化或结构层的伸缩、变形、开裂等有较 强的适应性，易于保证防水工程的质量。
• 耐腐蚀性、抗老化性好。
防水材料检测
2、延伸率
延伸率是指防水卷材在一定的应变速率下拉 断时所产生的最大相对变形率。
3、抗撕裂强度 当基层产生局部变形或有其它外力作用时，
定义
防水卷材常常受到纵向撕扯，防水卷材抵抗纵向
撕扯的能力是抗撕裂强度。
试验计算
先将试样加工形状，由于其中交角为90，称 为直角撕裂强度，将试样垂直装在拉力试验机上 以一定的速率拉至断裂，计算撕裂强度。反映卷 材抵抗压力水渗透的性质。
适用范围：适用于做重点工程的单层、外露防水。
（五）高分子树脂与合成纤维复合防水卷材
是近年来新发展起来的一种防水卷材。是以树脂（如聚乙烯 树脂、EVA树脂等高分子材料）为主体材料，加入抗老化剂、 稳定剂、助粘剂、光屏蔽剂等助剂，与高强度合成纤维无纺 布（如丙纶长丝无纺布）采用热融直压工艺制成的复合防水 卷材。
常用柔性防水卷材
沥青基防水卷材 低档，逐步淘汰
常用柔性防 水卷材
高聚物改性沥青防水卷材 中档，应用最多 合成高分子防水卷材 高档，发展方向
树脂耐老化性好，强度高，又具备橡胶高弹性及
延伸性好的特点。 ✓ 2.抗老化性好、强度高、耐腐蚀、可阻燃，按 用户要求，可制成彩色卷材，美化环境。
适用范围：广泛用于屋面外露、非外露防水工程，地
下室外防外贴法或外防内贴法施工的防水工程，以及水 池、土木建筑等防水工程。
合成高分子防水卷材的 特性
• 耐高低温性能好，主要反映在耐低温性方面，如三元乙丙 橡胶防水卷材的低温柔度达-45℃ ；
• 拉伸强庋高、延伸率大，这是其它材料难以与之相比的。 使其对环境气温变化或结构层的伸缩、变形、开裂等有较 强的适应性，易于保证防水工程的质量。
• 耐腐蚀性、抗老化性好。
防水材料检测
2、延伸率
延伸率是指防水卷材在一定的应变速率下拉 断时所产生的最大相对变形率。
3、抗撕裂强度 当基层产生局部变形或有其它外力作用时，
定义
防水卷材常常受到纵向撕扯，防水卷材抵抗纵向
撕扯的能力是抗撕裂强度。
试验计算
先将试样加工形状，由于其中交角为90，称 为直角撕裂强度，将试样垂直装在拉力试验机上 以一定的速率拉至断裂，计算撕裂强度。反映卷 材抵抗压力水渗透的性质。
适用范围：适用于做重点工程的单层、外露防水。
（五）高分子树脂与合成纤维复合防水卷材
是近年来新发展起来的一种防水卷材。是以树脂（如聚乙烯 树脂、EVA树脂等高分子材料）为主体材料，加入抗老化剂、 稳定剂、助粘剂、光屏蔽剂等助剂，与高强度合成纤维无纺 布（如丙纶长丝无纺布）采用热融直压工艺制成的复合防水 卷材。
常用柔性防水卷材
沥青基防水卷材 低档，逐步淘汰
常用柔性防 水卷材
高聚物改性沥青防水卷材 中档，应用最多 合成高分子防水卷材 高档，发展方向
sbs防水材料常识：常见防水材料讲解PPT
app改性沥青卷材尤适用于较炎热地区的建筑防水工程三元乙丙橡胶硫化型防水卷材耐久性耐腐蚀性和适应变形要求高防水等级为iii级的屋面和地下防水工程聚氯乙烯防水卷材ii型建筑屋面地下工程的防水也适用于种植屋面作防水层自粘类改性沥青防水卷材建筑屋面地下室隧道人防等防水工程防水卷材机械固定技术基层为钢结构木制结构混凝土结构建筑屋面防水保温工膨润土防水毯应用技术市政水利环保和建筑工程的地下防水现喷硬泡聚氨酯屋面保温防水技术新旧建筑屋面等防水保温工程聚氨酯防水涂料地下室和厕浴间等防水工程也可用于非暴露型屋面防水工10聚合物水泥防水涂料建筑非暴露型屋面厕浴间及外墙面的防水防渗和防潮工11纯丙烯酸防水涂料屋面墙面室内等非长期浸水环境下的建筑防水工程序号限制或禁止应用的材料应用范围石油沥青纸胎油毡丌得用于防水等级为iii级的建筑屋面及各类地下防水工程沥青复合胎柔性防水卷材丌得用于防水等级为iiiiii级的建筑屋面及各类地下工程防水工程聚乙烯膜层厚度在05以下的聚乙烯丙纶等复合防水卷材丌得用于房屋建筑的屋面工程和地下防水工程除上述限制外凡在屋面工程和地下防水工程设计中选用聚乙烯丙纶等复合防水卷材时必须是采用一次成型工艺生产且聚乙烯膜层厚度在05mm以上含05mm的并应满足屋面工程和地下防水工程技术规范的要求
〔3〕不同胎体材料的特点
【长丝聚酯胎卷材】 －高强度防水层，抵抗压力能力强； －抗拉强度高，延伸率大，对基层收缩变形 和开裂的适应能力强； －优良的耐上下温性能，在-50℃下仍保持功 能，冷热地区均适用，尤其用于寒冷地区； 一耐穿刺、耐硌破、耐撕裂、耐疲劳； －耐腐蚀、耐霉菌、耐侯性好； －施工性能好，热熔法粘结一年四季均可施 工，且焊接缝可靠耐久。
一类是完全的高聚物改性沥青类，可分为有胎与无胎两 种，市场上应用较多的是聚酯毡胎自粘卷材；
〔3〕不同胎体材料的特点
【长丝聚酯胎卷材】 －高强度防水层，抵抗压力能力强； －抗拉强度高，延伸率大，对基层收缩变形 和开裂的适应能力强； －优良的耐上下温性能，在-50℃下仍保持功 能，冷热地区均适用，尤其用于寒冷地区； 一耐穿刺、耐硌破、耐撕裂、耐疲劳； －耐腐蚀、耐霉菌、耐侯性好； －施工性能好，热熔法粘结一年四季均可施 工，且焊接缝可靠耐久。
一类是完全的高聚物改性沥青类，可分为有胎与无胎两 种，市场上应用较多的是聚酯毡胎自粘卷材；
SBS的生产原理
SBS的⽣产原理SBS热塑弹性体的⽣产原理与⼯艺摘要：苯⼄烯⼀丁⼆烯⼀苯⼄烯三嵌段共聚物(SBS)是⼀种重要的热塑性弹性体，⼴泛⽤作⽪鞋、运动鞋和旅游鞋的鞋底材料。
现有的⽣产⽅法有三步加料法、⼆步混合加料法、偶联法。
本⽂从SBS发展趋势解析了当前SBS的⽣产⼯艺与其⽣产原理。
从⽽可看出各种⽣产⽅法的的优缺点，进⽽得出最佳的⽣产⼯艺流程。
关键词：SBS的⽣产; 热塑弹性体；共聚物；⼯艺技术1前⾔⒈1产品的性能热塑弹性体是⾼分⼦材料科学与⼯程理论和应⽤中的⼀个重⼤突破。
兼具有橡胶和热塑性塑料的特性，在常温下显⽰橡胶⾼弹性，⾼温下⼜能塑化成型的⾼分⼦材料。
它是继天然橡胶、合成橡胶之后的所谓“第三代橡胶”。
热塑性弹性体在鞋底料、粘合剂、汽车零部件、电线电缆、胶管、涂料、挤出制品、掺合剂等领域得到⼴泛应⽤。
在橡胶制品⽅⾯除了不适于制造充⽓轮胎外，⾮胎制品已有不少可以取代，如汽车部件、部分橡胶机械制品，此外，在建筑、电绝缘、⾷品和饮料包装以及医疗卫⽣等⽅⾯也有很多应⽤。
热塑性弹性体分⼦链的结构特点是由化学组成不同的树脂段(硬段)和橡胶段(软段)构成。
硬段的链段间作⽤⼒⾜以形成“物理交联”，软段则是具有较⼤⾃由内旋转能⼒的⾼弹性链段;⽽软硬段⼜以适当的次序排列并以适当的⽅式联接起来。
硬段的这种物理交联是可逆的，即在⾼温下失去约束⼤分⼦组成的能⼒，呈现塑性。
当温度降⾄室温时，这些“交联”⼜恢复，起到类似硫化橡胶交联点的作⽤。
正是由于热塑性弹性体的这种链结构特点和交联状态的可逆性，使它在常温下显⽰硫化胶的弹性、强度和形变特性等物理机械性能，可代替传统硫化胶制造某些橡胶制品;在⾼温下硬段会软化或熔化，在加压下呈现粘性流动，显现热塑性塑料的加⼯特性，可采⽤注射成型和吹塑成型等热塑性塑料的⽅法，⽐传统硫化橡胶常⽤的压缩、挤出、压延成型速度快、周期短，所需后硫化设备少，⽣产费⽤低。
热塑料弹性体还可⽤真空、吹塑成型等传统橡胶不能使⽤的迅速、经济的⽅法加⼯。
SBS、APP、自粘卷材组成成分及生产工艺原理、
SBS属热塑性橡胶 SBS是苯乙烯S－丁二烯B－苯乙烯S的嵌段共聚物。 B橡胶（软）段：常温下有橡胶的弹性和柔性， S塑料（硬）段：高温下象塑料能熔融流动。
处于高弹态的温度范围较宽。 SBS的玻璃化温度由该温度较低的嵌段组分B决
定，而软化点却取决于软化温度较高的嵌段组分S。 低温下赋予沥青弹性，常温下呈橡胶态，在较高温 度下则具有接近线性聚合物的流体状态。 不需硫化，弹性高、拉伸强度高、不易变形、低温
防水 卷材
聚氯乙烯防水卷材（ PVC）（有胎基、无胎基） 树脂类 热塑性聚烯烃防水卷材（TPO）
聚乙烯防水卷材（PE）
自粘型高分子防水卷材
表2 防水卷材按施工方法分类
施工方法
卷材品种
热玛王帝脂粘贴法 沥青防水卷材
热熔法
焊接法 防水 卷材
高聚物改性沥青防水卷材 PVC 聚氯乙烯防水卷材 TPO 热塑性聚烯烃防水卷材 PE 聚乙烯防水卷材 三元乙丙橡胶防水卷材
➢ 覆面材料：下覆面称隔离材料，防卷材成卷毡结，如细砂、 PE膜；上覆面称饰面材料，如矿物粒片料、铝箔。
5.1 SBS改性沥青防水卷材
5.1.1 SBS改性沥青胶结剂的材料组成
弹性体聚合物改性沥青SBS胶结剂
由沥青、SBS、无机填料和增塑剂等材料组成。 ➢ 沥青： 要求延伸性好、软化点和针入度适中。
一、 生产氧化沥青防水卷材的主要系统和设备
❖ 原料贮存系统 沥青、助剂、贮存罐、氧化剂、氧化沥青等贮存罐。
❖ 优质氧化沥青生产系统 沥青氧化设备、热交换器、沥青泵、电器控制设备等。
❖ 沥青搅拌均化系统 立式和卧式搅拌罐、沥青泵、上料系统、自动计量等。
❖ 卷材成型生产线 胎体展开机、浸渍池、撒料机、覆膜机、辊压成型机组、
处于高弹态的温度范围较宽。 SBS的玻璃化温度由该温度较低的嵌段组分B决
定，而软化点却取决于软化温度较高的嵌段组分S。 低温下赋予沥青弹性，常温下呈橡胶态，在较高温 度下则具有接近线性聚合物的流体状态。 不需硫化，弹性高、拉伸强度高、不易变形、低温
防水 卷材
聚氯乙烯防水卷材（ PVC）（有胎基、无胎基） 树脂类 热塑性聚烯烃防水卷材（TPO）
聚乙烯防水卷材（PE）
自粘型高分子防水卷材
表2 防水卷材按施工方法分类
施工方法
卷材品种
热玛王帝脂粘贴法 沥青防水卷材
热熔法
焊接法 防水 卷材
高聚物改性沥青防水卷材 PVC 聚氯乙烯防水卷材 TPO 热塑性聚烯烃防水卷材 PE 聚乙烯防水卷材 三元乙丙橡胶防水卷材
➢ 覆面材料：下覆面称隔离材料，防卷材成卷毡结，如细砂、 PE膜；上覆面称饰面材料，如矿物粒片料、铝箔。
5.1 SBS改性沥青防水卷材
5.1.1 SBS改性沥青胶结剂的材料组成
弹性体聚合物改性沥青SBS胶结剂
由沥青、SBS、无机填料和增塑剂等材料组成。 ➢ 沥青： 要求延伸性好、软化点和针入度适中。
一、 生产氧化沥青防水卷材的主要系统和设备
❖ 原料贮存系统 沥青、助剂、贮存罐、氧化剂、氧化沥青等贮存罐。
❖ 优质氧化沥青生产系统 沥青氧化设备、热交换器、沥青泵、电器控制设备等。
❖ 沥青搅拌均化系统 立式和卧式搅拌罐、沥青泵、上料系统、自动计量等。
❖ 卷材成型生产线 胎体展开机、浸渍池、撒料机、覆膜机、辊压成型机组、
SBS防水卷材施工工艺及质量验收ppt课件
成30×30mm的钝角用1：2.5的水泥砂浆抹平。 5、穿墙管件周边采用1:2.5水泥砂浆做30 ×30mm的钝角。
8
基层细部处理示意图
9
砂浆抹面
10
阴角处理
11
基层处理
6、桩头应高出底板垫层表面至少50mm。桩头顶及侧面凿 毛并清理干净，涂刷水泥基渗透结晶型防水材料或渗透型 环氧涂料，最后在桩侧面及桩周40cm宽度范围内的垫层表 面分两道(每道5mm）涂抹10mm厚聚合物防水砂浆。
应错开至少30cm，相邻两幅卷材的长、短边搭接缝均应错开至少100cm。 5.变形缝部位采用高分子自粘胶膜预铺防水卷材做为防水加强层，其
表面不得施做永久保护层。 6.应确保三层卷材搭接缝部位热熔充分，使上中下三层卷材之间均粘
贴密实。 7.施工现场应清除易燃物及易燃材料，并备有灭火器等消防器材，消
石混凝土保护层。 2、立面防水层保护层：防水层表面抹20mm厚1:2.5水泥砂
浆或不小于50mm厚聚苯板、厚度不小于6mm的PE泡沫塑料 柔性保护层或砌筑24cm厚砖墙进行保护。
69
施工质量控制要点
1、 基面应坚实、洁净、平整，不得有空鼓、松动、等现 象，含水率符合铺设要求。
2、基层处理剂应涂刷均匀，不露底、不堆积，实干后铺 设卷材。
7. 找平层表面应平整，其平整度用2m靠尺进行检查，直 尺与基层的间隙不超过5mm，且只允许平缓变化。找平层 表面应坚实、干燥，不得有明水流，不得有酥松、掉灰、 空鼓、裂缝、剥落和污物等部位存在。
12
桩头防水构造
13
桩头防水构造
14
基面平整度检查
15
施工工艺
1、基层验收合格后方可进行防水卷材铺设。 2、 SBS防水层采用双层铺设，第一层采用SBSⅡPY PE PE
8
基层细部处理示意图
9
砂浆抹面
10
阴角处理
11
基层处理
6、桩头应高出底板垫层表面至少50mm。桩头顶及侧面凿 毛并清理干净，涂刷水泥基渗透结晶型防水材料或渗透型 环氧涂料，最后在桩侧面及桩周40cm宽度范围内的垫层表 面分两道(每道5mm）涂抹10mm厚聚合物防水砂浆。
应错开至少30cm，相邻两幅卷材的长、短边搭接缝均应错开至少100cm。 5.变形缝部位采用高分子自粘胶膜预铺防水卷材做为防水加强层，其
表面不得施做永久保护层。 6.应确保三层卷材搭接缝部位热熔充分，使上中下三层卷材之间均粘
贴密实。 7.施工现场应清除易燃物及易燃材料，并备有灭火器等消防器材，消
石混凝土保护层。 2、立面防水层保护层：防水层表面抹20mm厚1:2.5水泥砂
浆或不小于50mm厚聚苯板、厚度不小于6mm的PE泡沫塑料 柔性保护层或砌筑24cm厚砖墙进行保护。
69
施工质量控制要点
1、 基面应坚实、洁净、平整，不得有空鼓、松动、等现 象，含水率符合铺设要求。
2、基层处理剂应涂刷均匀，不露底、不堆积，实干后铺 设卷材。
7. 找平层表面应平整，其平整度用2m靠尺进行检查，直 尺与基层的间隙不超过5mm，且只允许平缓变化。找平层 表面应坚实、干燥，不得有明水流，不得有酥松、掉灰、 空鼓、裂缝、剥落和污物等部位存在。
12
桩头防水构造
13
桩头防水构造
14
基面平整度检查
15
施工工艺
1、基层验收合格后方可进行防水卷材铺设。 2、 SBS防水层采用双层铺设，第一层采用SBSⅡPY PE PE
SBS改性沥青工艺原理ppt课件
SBS的用量影响
SBS用量毛4%时,改性沥青离析软化点差<2℃,离析粘度 比在0.9一1.1之间,样品稳定性好。SBS用量为6%时,改性 沥青离析软化点差升为3.6℃,离析粘度比升为1.5,样品稳 定性下降。BSS用量为8时,改性沥青离析软化点差为 26℃,离析粘度比为10.5,样品不稳定。
因为SBS用量增加,需要更多的相容剂和沥青轻组分才能溶胀,在 SBS用量增加的同时沥青用量减少,体系中轻组分也减少,相容剂 用量又不变,故SBS溶胀程度随用量增加而降低。
聚丁二烯段
一80℃
常温下,聚丁二烯段处于高弹态 为SBS提供高弹性、抗疲劳性能
和低温柔性。
常温下,聚苯乙烯段处于玻璃态 聚苯乙烯段 80℃ 在SBS中起物理交联和增强作用
产生高拉伸强度和高温下的抗拉伸能力
SBS和沥青的相容性
分子量》100000
分子量》1000
SBS
160℃时粘度为 1000~1000OOPa’S 沥青
3.1.相容剂对SBS的影响及作用
• 聚苯乙烯分子链段间的距离增大
聚苯乙烯段
相似 相容
相容剂芳香分苯环
• 降低聚苯乙烯分子链段间的作用力 • 减弱链段间相互运动的摩擦力 • 促使聚苯乙烯链段运动能力增强 • 微区的强度减弱
SBS
• 微区自身的运动加剧 • 促进SBS在沥青中分散更均匀
导致
聚丁二烯段 溶胀 相容剂饱和分
相容剂稳定剂的相互作用原理
相容剂 溶胀聚苯乙烯微区,使 稳定剂
整个SBS分子充分溶胀,
SBS
强度降低,伸展程度增
大,可用于化学反应的
空间位置增多。
SBS溶胀分散过程
SBS交联反应 比较容易进行, 形成稳定发达 的空间网络结 构,将沥青包裹
最新sbs防水材料常识：防水材料课件ppt
1、三元乙丙（EPDM）橡胶防水卷材 三元乙丙橡胶防水卷材是以三元乙丙橡胶为主体原料，掺入适量 的丁基橡胶、硫化剂、软化剂、补强剂等，经密炼、拉片、过滤、 压延或挤出成型、硫化等工序加工而成。 其耐老化性能优异，使用寿命一般长达40余年，弹性和拉伸性能 极佳，拉伸强度可达7MPa以上，断裂伸长率可大于450%，因此，对 基层伸缩变形或开裂的适应性强，耐高低温性能优良，-45℃左右不 脆裂，耐热温度达160℃，既能在低温条件下进行施工作业，又能在 严寒或酷热的条件长期使用。
ቤተ መጻሕፍቲ ባይዱ
1.沥青类防水涂料
1、冷底子油
冷底子油是用建筑石油沥青加入汽油、煤油、轻柴油等溶剂， 或用软化点50~70℃的煤沥青加入苯，溶合而配成的沥青涂料。由于 施工后形成的涂膜很薄，一般不单独使用，往往用作沥青类卷材施 工时打底的基层处理剂，故称冷底子油。
冷底子油粘度小，具有良好的流动性。涂刷砼、砂浆等表面后 能很快渗入基底，溶剂挥发沥青颗粒则留在基底的微孔中，使基底 表面憎水并具有粘结性，为粘结同类防水材料创造有利条件。
2、聚氯乙烯（PVC）防水卷材 • PVC是以聚氯乙烯树脂为主要原料，并加入一定量的改性
剂、增塑性等助剂和填充剂，经混炼、造粒、挤出压延、 冷却及分卷包装等工序制成的柔性防水卷材。 优点：具有抗渗性能好、抗撕裂强度高、第温柔性较好的特点。 PVC卷材的综合防水性能略差，但其原料丰富，价格较为 便宜。
sbs防水材料常识：防水材 料课件ppt
主要内容：
1. 防水卷材 2. 防水涂料 3. 建筑密封材料 4. 防水材料的选用
沥 青 防 水 卷 材
2、高聚物改性沥青防水卷材
高聚物改性沥青防水卷材是以合成高分子聚合物改 性沥青为涂盖层，纤维织物或纤维毡为胎体，粉状、 粒状、片状或薄膜材料为覆盖材料制成的可卷曲片状 防水材料。它克服了传统沥青卷材温度稳定性差、延 伸率低的不足，具有高温不流淌、低温不脆裂、拉伸 强度较高、延伸率较大等优异性能。
sbs防水材料生产工艺
sbs防水材料生产工艺SBS（Styrene Butadiene Styrene）是一种常用的防水材料，具有良好的弹性和耐老化性能。
下面是一种SBS防水材料的生产工艺。
一、原材料准备1. 聚合物：采用乳液聚合法进行合成。
将苯乙烯和丁二烯与合成助剂混合，加入起始剂进行聚合。
聚合后，将聚合物稳定化处理。
2. 高分子材料：选择高分子材料作为增塑剂，以增加SBS防水材料的韧性和弹性。
3. 助剂：根据需要选择不同的助剂，如增粘剂、增黏剂、增白剂等。
二、材料混炼将聚合物、高分子材料和助剂按一定比例放入混炼机中进行混合。
混炼时，控制温度和时间，使材料充分混合。
三、背粘剂制备将高分子材料加入溶剂中，搅拌均匀，制备成背粘剂。
背粘剂的主要作用是增强SBS防水材料的粘接性。
四、涂布工艺1. 基材处理：将待涂布的基材进行清洁处理，去除杂质和油污，以增强涂布的粘结力。
2. 涂布：将混炼好的SBS防水材料和背粘剂涂布在基材上，可以采用滚涂或喷涂的方式。
3. 冷却：将涂布好的基材经过冷却处理，使SBS防水材料固化和形成膜状。
五、包装和质检将生产好的SBS防水材料进行包装，标注相关信息。
进行必要的质量检测，包括外观质量、拉伸强度、粘结性能等指标。
六、存储和销售将包装好的SBS防水材料进行储存，避免日晒雨淋和高温环境。
根据实际需求进行销售和配送。
以上是一种SBS防水材料的生产工艺，每个厂家具体的工艺可能有所差异。
生产过程中需要严格控制材料比例和工艺参数，以确保产品质量。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

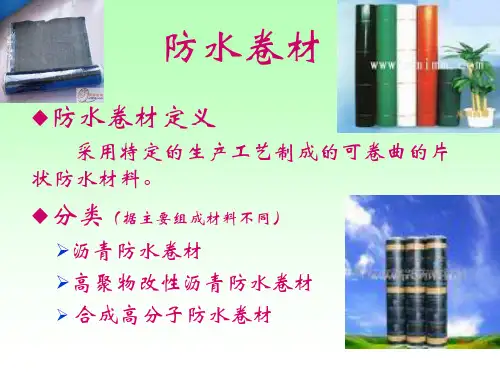

防水卷材
防水卷材定义
采用特定的生产工艺制成的可卷曲的片 状防水材料。
分类
（据主要组成材料不同）
➢沥青防水卷材
➢高聚物改性沥青防水卷材
➢ 合成高分子防水卷材
表1 防水卷材按主要组成材料分类
沥青防水卷材（纸胎、玻纤胎、聚脂胎、复合胎）
SBS改性沥青防水卷材
高聚物改性沥青 APP改性沥青防水卷材
防水卷材
以玻璃纤维为基料，用树脂胶粘材料为固化而成的无纺 织物。其表面平整，均匀性好，拉伸强度高、尺寸稳定性 好、耐腐蚀、耐侯、耐霉变等。
上两类胎体已成为沥青类防水卷材的首选胎体。
常用胎基材料
➢ 聚乙烯胎
是一种由高密度聚乙烯材料制成的薄膜状 材料。
➢ 聚酯-玻纤复合毡
把玻纤网格布放在聚酯毡中间，然后针 刺预固结，再用树脂进行化学粘结。其尺寸 稳定性好，具有阻燃性，工程可靠，生产效 率高。
四、填充材料
➢ 作用 提高耐侯性，改善卷材耐热性、塑性、机
械磨损性等，降低成本，节约沥青用量。 ➢ 常用改性沥青填充材料
滑石粉、滑石菱镁矿、白云石粉、粉煤灰等。 填料细，与沥青密度差小，可与沥青结合
好，不易沉淀。实验证明：在填料用量相同 时，滑石菱镁矿粉最好，滑石粉次之，石英砂 最差。
4.3.2 氧化沥青防水卷材的生产过程
一、 生产氧化沥青防水卷材的主要系统和设备
❖ 原料贮存系统 沥青、助剂、贮存罐、氧化剂、氧化沥青等贮存罐。
❖ 优质氧化沥青生产系统 沥青氧化设备、热交换器、沥青泵、电器控制设备等。
❖ 沥青搅拌均化系统 立式和卧式搅拌罐、沥青泵、上料系统、自动计量等。
❖ 卷材成型生产线 胎体展开机、浸渍池、撒料机、覆膜机、辊压成型机组、
➢ 铝箔、矿物粒料在卷材上表面还有保护卷材不受紫外线照射， 提高卷材抗老化性能和耐久性的作用；
➢ 彩色矿物粒料有美化屋面的效果； ➢ 白色或浅色、铝箔有热反射和降低屋面温度的作用。
三、胎基材料
作用
在卷材中起骨架作用，它决定卷材的机 械性能，如抗拉强度、撕裂强度、断裂伸长 率等，对化学性能如耐化学性、耐久性等也 起重要作用。
分类
分纸毡、聚酯毡、玻纤毡、玻纤织物、 金属箔、聚乙烯膜等。
常用胎基材料
➢ 长纤维聚酯毡胎
以涤纶纤维为原料，经针刺和热粘合加固后，再经热或 化学粘合工艺制成的非织造布。其拉伸强度高、延伸率大， 耐疲劳、耐穿刺、耐腐蚀、耐侯性、耐霉变性能，是综合性 能最优异的胎基材料。
➢ 无碱玻纤毡胎（简称玻纤胎）
至表面 气泡消失
加滑石粉
20 ～ 40％
胶结料
保温待用
滑石粉：填充料，提高热和大气稳定性。 每加入5％滑石粉，软化点提高1℃ 。
卷材生产（P71）
胶结料（辊压机控制浸涂量） 撒料机
胎体 浸涂池
180～220℃
撒砂 压实
冷却
储存
计量 收卷
下表膜
风、水
包装 入库
双面膜卷材生产流程
胶结料 下表膜 ↓↓
冷胶粘剂粘贴法 自粘粘贴法
氯化聚乙烯防水卷材 氯化聚乙烯橡胶共混防水卷材 氯化聚乙烯橡塑防水卷材 丁基橡胶防水卷材 自粘型防水卷材
防水卷材特点
❖ 产品质量的稳定性较好
采用机械化制作生产，生产条件和影响产品质 量的因素可以得到很好的控制。
❖ 厚度均匀且易于控制（与防水涂料比）
❖ 受幅宽限制需搭接施工，影响防水质量
SBR改性沥青防水卷材
（玻纤胎、
再生胶改性沥青防水卷材
聚脂胎、复合胎） PVC改性沥青防水卷材
防
自粘型改性沥青防水卷材
水
三元乙丙橡胶防水卷材（EPDM）
卷
硫化橡胶 氯化聚乙烯防水卷材（CPE）
材
类和非硫 合成 化橡胶类
氯化聚乙烯橡胶共混防水卷材（DPBR）
高分
丁基橡胶防水卷材（IIR）
子
氯化聚乙烯橡塑防水卷材
合格 品
35号
优等 品
一等品 合格品
1
可溶物含量，g/m2 不小于
800
700 1300
1200 2100
2000
2
不透 水性
压力，MPa 不小于
0.1
冷却机、自动卷取机、交流变频调速及电器控制等。 ❖ 烟尘处理系统
氧化沥青烟气治理系统设备、馏和器、尾气焚烧炉、除 烟尘装置。 ❖ 冷却水制备系统系统 水循环泵和冷却塔（或制冷机组）。
二、氧化沥青防水卷材生产工艺流程
胶结料生产
计
氧化沥青 量
至软化点
输
80～90℃
送
配 升温至约240℃ 料 罐
搅拌均匀
4.3.1 氧化沥青防水卷材的原材料
氧化沥青防水卷材的组成材料： ➢氧化沥青 ➢填充材料 ➢胎基材料 ➢覆面材料
一、氧化沥青
采用吹空气氧化或催化氧化工艺制得。
二、覆面材料
又称隔离材料，是指覆盖在沥青卷材上表面和下表 面，防止卷材生产和成卷贮运过程中粘结的材料。
常用覆面材料：聚乙烯膜（PE）、细砂、矿物粒 料、铝箔等。
如施工不当，易产生翘边、皱折、密封不严等 缺陷，造成渗漏水质量问题。
❖ 合成高分子防水卷材老化
后期收缩，使高分子卷材防水层在使用过程中 有一定的应力存在，加速卷材的老化，并产生搭接 缝脱开等缺陷。
4.3 氧化沥青防水卷材
氧化沥青防水卷材
用氧化沥青做浸涂材料，以玻纤毡、聚酯毡、聚 乙烯膜、铝箔等为胎体，细砂、矿物粒料（片）为覆 面材料组成的中、低档防水卷材。
➢ 有较高的软化点，可以做到高温不流淌，但低温 下脆裂的性能没有改变。
➢ 对酸碱介质都有更好的耐腐蚀性； ➢ 有良好的耐微生物腐蚀性； ➢ 抗拉强度、延伸率及耐水性和柔韧性都有大幅度
提高；
表4-1 氧化沥青防水卷材物理力学性能
标号
序 号 等级
指标名称
15号
优等 品
一等 品
合格 品
25号
优等 品
一等 品
胎体展开→ 胎体储存架→ 烘干→ 调偏→浸涂→ 压实→
↑
上表膜
冷却→卷材储存架→ 调偏→ 计量收卷→ 包装入库
4.3.3、氧化沥青防水卷材的性能
物理力学性能：见表4-1，属中低档产品。 执行标准：GB/T 14686－2008（2009.4.1实施）
《石油沥青玻璃纤维胎油毡》。 特性（与传统的纸胎油毡相比）
防水 卷材
聚氯乙烯防水卷材（ PVC）（有胎基、无胎基） 树脂类 热塑性聚烯烃防水卷材（TPO）
聚乙烯防水卷材（PE）
自粘型高分子防水卷材
表2 防水卷材按施工方法分类
施工方法
卷材品种
热玛王帝脂粘贴法 沥青防水卷材
热熔法
焊接法 防水 卷材
高聚物改性沥青防水卷材 PVC 聚氯乙烯防水卷材 TPO 热塑性聚烯烃防水卷材 PE 聚乙烯防水卷材 三元乙丙橡胶防水卷材
防水卷材定义
采用特定的生产工艺制成的可卷曲的片 状防水材料。
分类
（据主要组成材料不同）
➢沥青防水卷材
➢高聚物改性沥青防水卷材
➢ 合成高分子防水卷材
表1 防水卷材按主要组成材料分类
沥青防水卷材（纸胎、玻纤胎、聚脂胎、复合胎）
SBS改性沥青防水卷材
高聚物改性沥青 APP改性沥青防水卷材
防水卷材
以玻璃纤维为基料，用树脂胶粘材料为固化而成的无纺 织物。其表面平整，均匀性好，拉伸强度高、尺寸稳定性 好、耐腐蚀、耐侯、耐霉变等。
上两类胎体已成为沥青类防水卷材的首选胎体。
常用胎基材料
➢ 聚乙烯胎
是一种由高密度聚乙烯材料制成的薄膜状 材料。
➢ 聚酯-玻纤复合毡
把玻纤网格布放在聚酯毡中间，然后针 刺预固结，再用树脂进行化学粘结。其尺寸 稳定性好，具有阻燃性，工程可靠，生产效 率高。
四、填充材料
➢ 作用 提高耐侯性，改善卷材耐热性、塑性、机
械磨损性等，降低成本，节约沥青用量。 ➢ 常用改性沥青填充材料
滑石粉、滑石菱镁矿、白云石粉、粉煤灰等。 填料细，与沥青密度差小，可与沥青结合
好，不易沉淀。实验证明：在填料用量相同 时，滑石菱镁矿粉最好，滑石粉次之，石英砂 最差。
4.3.2 氧化沥青防水卷材的生产过程
一、 生产氧化沥青防水卷材的主要系统和设备
❖ 原料贮存系统 沥青、助剂、贮存罐、氧化剂、氧化沥青等贮存罐。
❖ 优质氧化沥青生产系统 沥青氧化设备、热交换器、沥青泵、电器控制设备等。
❖ 沥青搅拌均化系统 立式和卧式搅拌罐、沥青泵、上料系统、自动计量等。
❖ 卷材成型生产线 胎体展开机、浸渍池、撒料机、覆膜机、辊压成型机组、
➢ 铝箔、矿物粒料在卷材上表面还有保护卷材不受紫外线照射， 提高卷材抗老化性能和耐久性的作用；
➢ 彩色矿物粒料有美化屋面的效果； ➢ 白色或浅色、铝箔有热反射和降低屋面温度的作用。
三、胎基材料
作用
在卷材中起骨架作用，它决定卷材的机 械性能，如抗拉强度、撕裂强度、断裂伸长 率等，对化学性能如耐化学性、耐久性等也 起重要作用。
分类
分纸毡、聚酯毡、玻纤毡、玻纤织物、 金属箔、聚乙烯膜等。
常用胎基材料
➢ 长纤维聚酯毡胎
以涤纶纤维为原料，经针刺和热粘合加固后，再经热或 化学粘合工艺制成的非织造布。其拉伸强度高、延伸率大， 耐疲劳、耐穿刺、耐腐蚀、耐侯性、耐霉变性能，是综合性 能最优异的胎基材料。
➢ 无碱玻纤毡胎（简称玻纤胎）
至表面 气泡消失
加滑石粉
20 ～ 40％
胶结料
保温待用
滑石粉：填充料，提高热和大气稳定性。 每加入5％滑石粉，软化点提高1℃ 。
卷材生产（P71）
胶结料（辊压机控制浸涂量） 撒料机
胎体 浸涂池
180～220℃
撒砂 压实
冷却
储存
计量 收卷
下表膜
风、水
包装 入库
双面膜卷材生产流程
胶结料 下表膜 ↓↓
冷胶粘剂粘贴法 自粘粘贴法
氯化聚乙烯防水卷材 氯化聚乙烯橡胶共混防水卷材 氯化聚乙烯橡塑防水卷材 丁基橡胶防水卷材 自粘型防水卷材
防水卷材特点
❖ 产品质量的稳定性较好
采用机械化制作生产，生产条件和影响产品质 量的因素可以得到很好的控制。
❖ 厚度均匀且易于控制（与防水涂料比）
❖ 受幅宽限制需搭接施工，影响防水质量
SBR改性沥青防水卷材
（玻纤胎、
再生胶改性沥青防水卷材
聚脂胎、复合胎） PVC改性沥青防水卷材
防
自粘型改性沥青防水卷材
水
三元乙丙橡胶防水卷材（EPDM）
卷
硫化橡胶 氯化聚乙烯防水卷材（CPE）
材
类和非硫 合成 化橡胶类
氯化聚乙烯橡胶共混防水卷材（DPBR）
高分
丁基橡胶防水卷材（IIR）
子
氯化聚乙烯橡塑防水卷材
合格 品
35号
优等 品
一等品 合格品
1
可溶物含量，g/m2 不小于
800
700 1300
1200 2100
2000
2
不透 水性
压力，MPa 不小于
0.1
冷却机、自动卷取机、交流变频调速及电器控制等。 ❖ 烟尘处理系统
氧化沥青烟气治理系统设备、馏和器、尾气焚烧炉、除 烟尘装置。 ❖ 冷却水制备系统系统 水循环泵和冷却塔（或制冷机组）。
二、氧化沥青防水卷材生产工艺流程
胶结料生产
计
氧化沥青 量
至软化点
输
80～90℃
送
配 升温至约240℃ 料 罐
搅拌均匀
4.3.1 氧化沥青防水卷材的原材料
氧化沥青防水卷材的组成材料： ➢氧化沥青 ➢填充材料 ➢胎基材料 ➢覆面材料
一、氧化沥青
采用吹空气氧化或催化氧化工艺制得。
二、覆面材料
又称隔离材料，是指覆盖在沥青卷材上表面和下表 面，防止卷材生产和成卷贮运过程中粘结的材料。
常用覆面材料：聚乙烯膜（PE）、细砂、矿物粒 料、铝箔等。
如施工不当，易产生翘边、皱折、密封不严等 缺陷，造成渗漏水质量问题。
❖ 合成高分子防水卷材老化
后期收缩，使高分子卷材防水层在使用过程中 有一定的应力存在，加速卷材的老化，并产生搭接 缝脱开等缺陷。
4.3 氧化沥青防水卷材
氧化沥青防水卷材
用氧化沥青做浸涂材料，以玻纤毡、聚酯毡、聚 乙烯膜、铝箔等为胎体，细砂、矿物粒料（片）为覆 面材料组成的中、低档防水卷材。
➢ 有较高的软化点，可以做到高温不流淌，但低温 下脆裂的性能没有改变。
➢ 对酸碱介质都有更好的耐腐蚀性； ➢ 有良好的耐微生物腐蚀性； ➢ 抗拉强度、延伸率及耐水性和柔韧性都有大幅度
提高；
表4-1 氧化沥青防水卷材物理力学性能
标号
序 号 等级
指标名称
15号
优等 品
一等 品
合格 品
25号
优等 品
一等 品
胎体展开→ 胎体储存架→ 烘干→ 调偏→浸涂→ 压实→
↑
上表膜
冷却→卷材储存架→ 调偏→ 计量收卷→ 包装入库
4.3.3、氧化沥青防水卷材的性能
物理力学性能：见表4-1，属中低档产品。 执行标准：GB/T 14686－2008（2009.4.1实施）
《石油沥青玻璃纤维胎油毡》。 特性（与传统的纸胎油毡相比）
防水 卷材
聚氯乙烯防水卷材（ PVC）（有胎基、无胎基） 树脂类 热塑性聚烯烃防水卷材（TPO）
聚乙烯防水卷材（PE）
自粘型高分子防水卷材
表2 防水卷材按施工方法分类
施工方法
卷材品种
热玛王帝脂粘贴法 沥青防水卷材
热熔法
焊接法 防水 卷材
高聚物改性沥青防水卷材 PVC 聚氯乙烯防水卷材 TPO 热塑性聚烯烃防水卷材 PE 聚乙烯防水卷材 三元乙丙橡胶防水卷材
