PWM电机调速原理及单片机PWM程序经典
P w m电机调速原理
对于电机的转速调整，我们是采用脉宽调制（PWM）办法，控制电机的时候，电源并非连续地向电机供电，而是在一个特定的频率下以方波脉冲的形式提供电能。
不同占空比的方波信号能对电机起到调速作用，这是因为电机实际上是一个大电感，它有阻碍输入电流和电压突变的能力，因此脉冲输入信号被平均分配到作用时间上，这样，改变在始能端PE2和PD5上输入方波的占空比就能改变加在电机两端的电压大小，从而改变了转速。
此电路中用微处理机来实现脉宽调制，通常的方法有两种：
（1）用软件方式来实现，即通过执行软件延时循环程序交替改变端口某个二进制位输出逻
辑状态来产生脉宽调制信号，设置不同的延时时间得到不同的占空比。
（2）硬件实验自动产生PWM信号，不占用CPU处理的时间。
这就要用到ATMEGA8515L的在PWM模式下的计数器1，具体内容可参考相关书籍。
51单片机PWM程序
产生两个PWM，要求两个PWM波形占空都为80/256,两个波形之间要错开，不能同时为高电平！高电平之间相差48/256，
PWM这个功能在PIC单片机上就有，但是如果你就要用51单片机的话，也是可以的，但是比较的麻烦.可以用定时器T0来控制频率，定时器T1来控制占空比：大致的的编程思路是这样的：T0定时器中断是让一个I0口输出高电平，在这个定时器T0的中断当中起动定时器T1，而这个T1是让IO口输出低电平，这样改变定时器T0的初值就可以改变频率，改变定时器T1的初值就可以改变占空比。
*程序思路说明：*
**
*关于频率和占空比的确定，对于12M晶振，假定PWM输出频率为1KHZ,这样定时中断次数*
*设定为C=10，即0.01MS中断一次，则TH0=FF,TL0=F6;由于设定中断时间为0.01ms，这样*
*可以设定占空比可从1-100变化。
即0.01ms*100=1ms*
******************************************************************************/
#include<REGX51.H>
#defineucharunsignedchar
/*****************************************************************************
*TH0和TL0是计数器0的高8位和低8位计数器，计算办
法:TL0=(65536-C)%256;*
*TH0=(65536-C)/256,其中C为所要计数的次数即多长时间产生一次中断；TMOD是计数器*
*工作模式选择，0X01表示选用模式1,它有16位计数器，最大计数脉冲为65536,最长时*
*间为1ms*65536=65.536ms*
******************************************************************************/ #defineV_TH00XFF
#defineV_TL00XF6
#defineV_TMOD0X01
voidinit_sys(void);/*系统初始化函数*/
voidDelay5Ms(void);
unsignedcharZKB1,ZKB2;
voidmain(void)
{
init_sys();
ZKB1=40;/*占空比初始值设定*/
ZKB2=70;/*占空比初始值设定*/
while(1)
{
if(!P1_1)//如果按了+键，增加占空比
{
Delay5Ms();
if(!P1_1)
{
ZKB1++;
ZKB2=100-ZKB1;
}
}
if(!P1_2)//如果按了-键，减少占空比
{
Delay5Ms();
if(!P1_2)
{
ZKB1--;
ZKB2=100-ZKB1;
}
}
/*对占空比值限定范围*/
if(ZKB1>99)ZKB1=1;
if(ZKB1<1)ZKB1=99;
}
}
/******************************************************
*函数功能：对系统进行初始化，包括定时器初始化和变量初始化*/ voidinit_sys(void)/*系统初始化函数*/
{
/*定时器初始化*/
TMOD="V"_TMOD;
TH0=V_TH0;
TL0=V_TL0;
TR0=1;
ET0=1;
EA="1";
}
//延时
voidDelay5Ms(void)
{
unsignedintTempCyc=1000;
while(TempCyc--);
}
/*中断函数*/
voidtimer0(void)interrupt1using2
{
staticucharclick="0";/*中断次数计数器变量*/
TH0=V_TH0;/*恢复定时器初始值*/
TL0=V_TL0;
++click;
if(click>=100)click="0";
if(click<=ZKB1)/*当小于占空比值时输出低电平，高于时是高电平，从而实现占空比的调整*/
P1_3=0;
else
P1_3=1;
if(click<=ZKB2)
P1_4=0;
else
P1_4=1;
}<
1.下面是AVR的程序，51产生PWM波麻烦，可以用AVR。
主要是设置存放的TOP值（OCR1A的值），然后你要多大的占空比再设置OCR1B的值，至于持续时间就更简单了，你要产生多久，就调用此函数就可以了哈
2.产生方波的频率计算公式（KHZ）
f=fclk(晶振)/{*N(1+OCRNA)}
N:代表分频因子
根据你要的产生方波的频率，就能算出OCRNA的值，就可以了！
/***************在OCR1B(PD4)上可测到100HZ的PWM波***********************/ /***************在OCR1A(PD5)上可测到50HZ的方波************************/
#include<iom16v.h>
#include<macros.h>
voidPWM()
{
DDRD=0X30;//设置OC1B（PD4）和OC1A（PD5）为输出TCCR1A=0X63;
TCCR1B=0X1B;
OCR1A=7;//得到10KHZ的PWM波
OCR1B=5;//得到2ms(1810/5)的高电平时间
}。
基于C51单片机的直流电机PWM调速控制(包含原理图及C源代码)
基于C51单片机的直流电机PWM调速控制--SQ这是最近一阶段自己学习所获，现分享与大家。
这里采用A T89C52单片机做主控制芯片，实现两路直流电机的PWM调速控制，另外还可以实现转向、显示运行时间、显示档位等注：考虑小直流电机自身因素，调速范围仅设有四级电路原理图：C语言程序源代码：/******************** 硬件资源分配*********************/数码管：显示电机状态（启停、正反、速度）、运行时间、是否转弯按键：K4 启动/暂停K3 正反转/转弯允许K2 加速/左转/运行时间清零K1 减速/右转/停止定时器：T0 数码管动态显示，输出PWMT1 运行时间记录********************************************************//*******主程序文件PWM.c******/#include <reg52.h>#include "Afx.h"#include "Config.c"#define CIRCLE 5 //脉冲周期//按键定义uchar key,key_tmp=0, _key_tmp=0;//显示定义uchar LedState=0xF0; //LED显示标志，0xF0不显示，Ox00显示uchar code LED_code_d[4]={0xe0,0xd0,0xb0,0x70}; //分别选通1、2、3、4位uchar dispbuf[4]={0,0,0,0}; //待显示数组uchar dispbitcnt=0; //选通、显示的位uchar mstcnt=0;uchar Centi_s=0,Sec=0,Min=0; //分、秒、1%秒//程序运行状态标志bit MotState=0; //电机启停标志bit DirState=0; //方向标志0前，1后uchar State1=-1;uchar State2=-1;uchar State3=0;uchar State4=-1;uchar LSpeed=0;uchar RSpeed=0;//其他uint RunTime=0;uint RTime_cnt=0;uint LWidth;uint RWidth; //脉宽uint Widcnt=1;uint Dispcnt;//函数声明void key_scan(void);void DisBuf(void);void K4(void);void K3(void);void K2(void);void K1(void);void disp( uchar H, uchar n );void main(void){P1|=0xF0;EA=1;ET0=1;ET1=1;TMOD=0x11;TH0=0xFC;TL0=0x66; //T0,1ms定时初值TH1=0xDB;TL1=0xFF; //T1,10ms定时初值TR0=1;Widcnt=1;while(1){key_scan();switch(key){case 0x80: K1(); break;case 0x40: K2(); break;case 0x20: K3(); break;case 0x10: K4(); break;default:break;}key=0;DisBuf();LWidth=LSpeed;RWidth=RSpeed;}}//按键扫描**模拟触发器防抖void key_scan(void){key_tmp=(~P3)&0xf0;if(key_tmp&&!_key_tmp) //有键按下{key=(~P3)&0xf0;}_key_tmp=key_tmp ;}//按键功能处理/逻辑控制void K4(void){if(State4==-1){State4=1;TR1=1;dispbuf[3]=1;LedState=0x00; //打开LEDMotState=1; //打开电机LSpeed=1;RSpeed=1; //初速设为1}else if(State4==1){State4=0;TR1=0;MotState=0; //关闭电机}else if(State4==0){MotState=1;if(State3==0){State4=1;TR1=1;}else if(State3==1){LSpeed=2;RSpeed=2;}}}void K3(void){if(State4==1)DirState=!DirState;if(State4==0){if(State3==0){State3=1; //可以转向标志1可以，0不可以TR1=1;dispbuf[3]=9;MotState=1;LSpeed=2;RSpeed=2;}else if(State3==1){State3=0;TR1=0;dispbuf[3]=0;MotState=0;}}}void K2(void){if(State4==1&&LSpeed<4&&RSpeed<4){LSpeed++;RSpeed++;}else if(State4==0){if(State3==0){//State4=-1;//LedState=0xF0;MotState=0;Sec=0;Min=0;}else if(State3==1&&LSpeed<4&&RSpeed<4){//TurnState=0;LSpeed=2;RSpeed++;}}}void K1(void){if(State4==1&&LSpeed>1&&RSpeed>1){LSpeed--;RSpeed--;}else if(State4==0){if(State3==0){State4=-1;LedState=0xF0;MotState=0;}else if(State3==1&&LSpeed<4&&RSpeed<4){//TurnState=1;LSpeed++;RSpeed=2;}}}//显示预处理void DisBuf(void){if(RTime_cnt==100){Sec++;RTime_cnt=0;}if(Sec==60){Min++;Sec=0;}if(State4==1){dispbuf[0]=Sec%10;dispbuf[1]=Sec/10;dispbuf[2]=Min;if(!DirState) //正转dispbuf[3]=LSpeed;if(DirState) //反转dispbuf[3]=LSpeed+4;}if(State4==0){if(State3==0){dispbuf[0]=Sec%10;dispbuf[1]=Sec/10;dispbuf[2]=Min;dispbuf[3]=0;}if(State3==1){dispbuf[0]=RSpeed;dispbuf[1]=LSpeed;dispbuf[2]=Min;dispbuf[3]=9;}}}//LED驱动void disp( uchar H, uchar n ){P1=n;P1|=LedState ;P1|=LED_code_d[H];}//T0中断**显示/方波输出void Time_0() interrupt 1{TH0=0xFC;TL0=0x66;Widcnt++;Dispcnt++;//电机驱动/方波输出if(Widcnt>CIRCLE){Widcnt=1;}if(Widcnt<=LWidth)LMot_P=!DirState&&MotState;elseLMot_P=DirState&&MotState;LMot_M=DirState&&MotState;if(Widcnt<=RWidth)RMot_P=!DirState&&MotState;elseRMot_P=DirState&&MotState;RMot_M=DirState&&MotState;//显示if(Dispcnt==5){disp(dispbitcnt,dispbuf[dispbitcnt]);dispbitcnt++;if(dispbitcnt==4){dispbitcnt=0;}Dispcnt=0;}}//T1中断**运行时间void Time_1() interrupt 3{TH1=0xDB;TL1=0xFF;RTime_cnt++;}/******配置文件Afx.h******/#ifndef _AFX_#define _AFX_typedef unsigned char uchar;typedef unsigned int uint;typedef unsigned long ulong;#endif/******IO配置文件Config.c******/#ifndef _Config_#define _Config_#include "Afx.h"#include <reg52.h>//显示定义sbit led=P3^2;//电机引脚定义sbit LMot_P=P2^2; sbit LMot_M=P2^3; sbit RMot_P=P2^0; sbit RMot_M=P2^1;#endif。
51单片机控制直流电机PWM调速
51单片机控制直流电机PWM调速
实验目的
1．掌握脉宽调制(PWM) 的方法。
2．用程序实现脉宽调制，并对直流电机进行调速控制。
实验设备
PC 机一台，单片机最小系统，驱动板、直流电机，连接导线等
实验原理
1．PWM (Pulse Width Modulation) 简称脉宽调制。
即，通过改变输出脉冲
的占空比，实现对直流电机进行调压调速控制。
2．实验线路图：
实验内容：
1. 利用实验室提供的单片机应用系统及直流电机驱动电路板，编制控制程序，实现直流电机PWM调速控制。
实验思考题
本实验中是通过改变脉冲的占空比，周期T 不变的方法来改变电机转速的，还有什么办法能改变电机的转速，应该怎么实现？
附件：
L298简介：
L298N 为SGS-THOMSON Microelectronics 所出产的双全桥步进电机专用驱动芯片( Dual Full-Bridge Driver ) ，内部包含4信道逻辑驱动电路，是一种二相和四相步进电机的专用驱动器，可同时驱动2个二相或1个四相步进电机，内含二个H-Bridge 的高电压、大电流双全桥式驱动器，接收标准TTL逻辑准位信号，可驱动46V、2A以下的步进电机，且可以直接透过电源来调节输出电压；此芯片可直接由单片机的IO端口来提供模拟时序信号。
基于51单片机的PWM直流电机调速
基于51单片机的PWM直流电机调速在现代社会，PWM直流电机已经成为各类机械设备不可或缺的动力源。
为了更好地控制电机的转速和输出功率，我们需要进行PWM调速操作。
本文将简要介绍如何基于51单片机实现PWM直流电机的调速。
一、PWM调速原理PWM调速是一种通过改变电机供电电压的占空比来调整电机转速和功率的方法。
当一个周期内高电平所占的时间比较短时，电机得到的平均电流和平均转矩也相应减小，电机的速度和功率也随之降低。
反之，当高电平所占的时间比较长时，电机得到的平均电流和平均转矩也相应增大，电机的速度和功率也随之提高。
因此，通过改变PWM信号的高电平占空比，可以实现直流电机的调速、调功等功能，极大地提高了电机的效率和可控性。
二、硬件电路搭建根据上述PWM调速原理，我们需要搭建一个控制板，将51单片机的PWM输出与直流电机相连。
具体电路如下：1、选择合适的电源供电，一般为12V/24V直流电源。
2、使用L298N模块作为直流电机驱动模块，将模块的电源接到电源供电上，将模块的IN1和IN2引脚分别接到51单片机的P1^0和P1^1引脚上，将直流电机的正负极分别接到模块的OUT1和OUT2引脚上。
3、将51单片机的P1^2引脚连接到一个脉冲宽度计波形滤波器（LCF）的输入端，并将输出端接到L298N模块的ENA引脚上。
4、调整脉冲宽度计波形滤波器的参数，以达到合理的PWM输出波形。
5、建立一个按键，将按键的一端接到51单片机的P3^2引脚上，将另一端接到单片机的地端。
6、根据需要进行其他接线。
三、软件程序设计根据上述硬件电路，我们需要进行相应的软件程序设计，以实现基于51单片机的PWM 直流电机调速。
以下是程序设计的主要步骤：1、在程序中定义需要使用的IO口。
2、调用定时器初始化程序，设置定时器的时钟频率、计数器值和工作方式等参数。
3、编写一个PWM输出函数，实现对PWM信号的输出。
4、编写一个ADC采样函数，读取ADC转换器的值，并根据采样值输出一定的PWM信号。

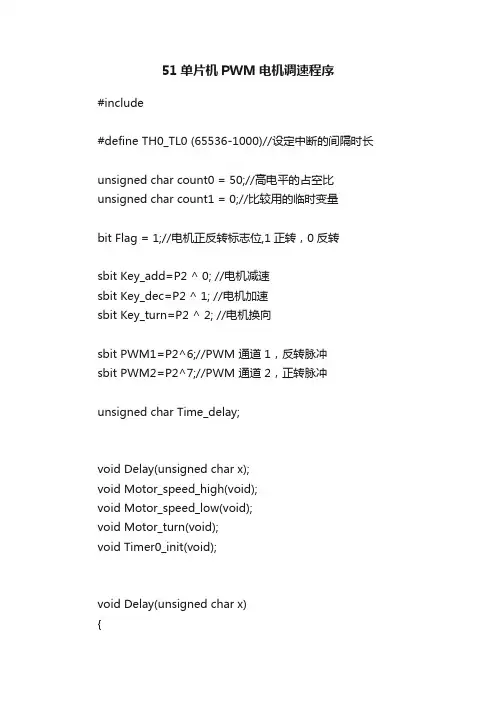

51单片机PWM电机调速程序
