弱电综合管路系统
人民医院新建病房大楼弱电智能化系统工程施工组织设计方案
人民医院新建病房大楼弱电智能化系统工程施工组织设计方案目录第一部分施工组织设计 (1)第一章工程总说明 (1)1.工程概况 (1)2.设计依据 (1)3.设计范围 (2)4.系统总体方案概述 (3)第二章施工准备 (15)1.施工技术准备 (15)2.施工实施准备 (15)第三章工程总体施工方案 (17)1.基础工程 (17)2.设备安装调试工程 (21)第四章工程投入的主要施工机具、检验仪器情况 (49)1.施工机械、检测设备的选用 (49)2.机械、检测设备的安全性能 (51)3.施工机械、检测设备的先进性和适用 (52)4.施工机械的进场计划 (54)5.拟投入的主要施工机械设备表 (54)第五章劳动力安排计划 (55)第六章确保工程质量的技术组织措施 (56)1.质量目标 (56)2.各施工阶段性的质量保证措施 (56)3.施工质量保证措施 (58)4.主要材料保证措施 (70)第七章确保安全生产的技术组织措施 (72)1.安全施工目标 (72)2.施工安全保障体系 (72)3.保证施工安全的措施 (75)第八章确保文明施工的技术组织措施 (82)1.文明施工目标 (82)2.文明施工管理 (82)3.环境保护和卫生措施 (86)第九章确保工期的技术组织措施 (88)1.整体控制目标 (88)2.施工进度计划 (88)3.整体工程施工顺序 (89)4.主要物质、施工设备进场计划 (89)5.保证工期的措施 (91)6.进度计划表 (95)第十章施工平面布置 (96)1.施工平面布置说明 (96)2.施工平面布置图 (97)第十一章关键工程部位的施工方案及保证措施 (98)1.关键工程部位分析 (98)2.穿线施工方案及保证措施 (98)3.冬雨季施工技术措施 (101)第十二章施工重点、难点和解决方案 (103)1.施工图的准确性 (103)2.与土建工程的配合 (103)3.设备供货 (104)4.施工统一管理 (105)第十三章与相关专业的施工配合说明 (107)1.弱电系统工程总承包说明 (107)2.工程协调 (107)3.弱电系统配合与各系统界面 (108)第十四章售后服务 (113)第十六章技术培训 (117)1.培训计划 (117)2.培训内容 (118)3.培训应达到的目的 (119)4.培训费用、时间、地点 (119)第二部分附录 (121)表1 项目拟分包情况表 (121)表2 拟投入的主要施工机械设备表 (122)表3 劳动力计划表 (126)表4 计划开、竣工日期和施工进度网络图 (127)表5 临时用地表 (128)第一部分施工组织设计第一章工程总说明1.工程概况本次工程为**市**区第二人民医院新建病房大楼（智能化）；施工工期：配合总包进度按期竣工并移交整个智能化系统工程。

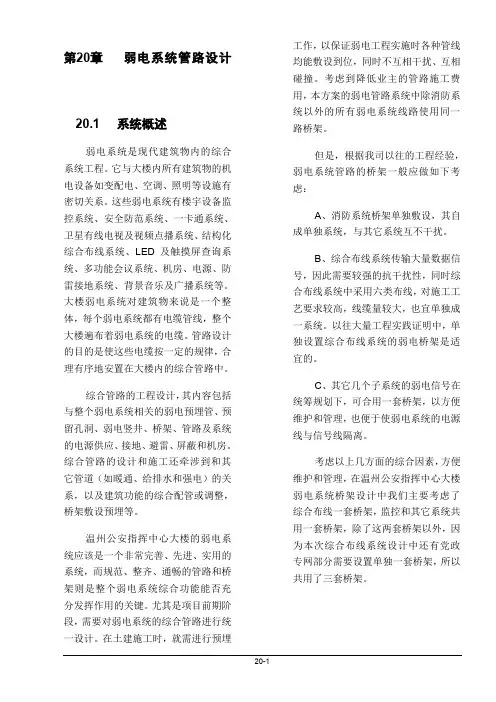

20、弱电综合管路系统
第20章弱电系统管路设计20.1 系统概述弱电系统是现代建筑物内的综合系统工程。
它与大楼内所有建筑物的机电设备如变配电、空调、照明等设施有密切关系。
这些弱电系统有楼宇设备监控系统、安全防范系统、一卡通系统、卫星有线电视及视频点播系统、结构化综合布线系统、LED及触摸屏查询系统、多功能会议系统、机房、电源、防雷接地系统、背景音乐及广播系统等。
大楼弱电系统对建筑物来说是一个整体，每个弱电系统都有电缆管线，整个大楼遍布着弱电系统的电缆。
管路设计的目的是使这些电缆按一定的规律，合理有序地安置在大楼内的综合管路中。
综合管路的工程设计，其内容包括与整个弱电系统相关的弱电预埋管、预留孔洞、弱电竖井、桥架、管路及系统的电源供应、接地、避雷、屏蔽和机房。
综合管路的设计和施工还牵涉到和其它管道（如暖通、给排水和强电）的关系，以及建筑功能的综合配管或调整，桥架敷设预埋等。
温州公安指挥中心大楼的弱电系统应该是一个非常完善、先进、实用的系统，而规范、整齐、通畅的管路和桥架则是整个弱电系统综合功能能否充分发挥作用的关键。
尤其是项目前期阶段，需要对弱电系统的综合管路进行统一设计。
在土建施工时，就需进行预埋工作，以保证弱电工程实施时各种管线均能敷设到位，同时不互相干扰、互相碰撞。
考虑到降低业主的管路施工费用，本方案的弱电管路系统中除消防系统以外的所有弱电系统线路使用同一路桥架。
但是，根据我司以往的工程经验，弱电系统管路的桥架一般应做如下考虑：A、消防系统桥架单独敷设，其自成单独系统，与其它系统互不干扰。
B、综合布线系统传输大量数据信号，因此需要较强的抗干扰性，同时综合布线系统中采用六类布线，对施工工艺要求较高，线缆量较大，也宜单独成一系统。
以往大量工程实践证明中，单独设置综合布线系统的弱电桥架是适宜的。
C、其它几个子系统的弱电信号在统筹规划下，可合用一套桥架，以方便维护和管理，也便于使弱电系统的电源线与信号线隔离。
考虑以上几方面的综合因素，方便维护和管理，在温州公安指挥中心大楼弱电系统桥架设计中我们主要考虑了综合布线一套桥架，监控和其它系统共用一套桥架，除了这两套桥架以外，因为本次综合布线系统设计中还有党政专网部分需要设置单独一套桥架，所以共用了三套桥架。
综合管路系统
第十四章综合管路系统1.系统概述、需求分析1.1.概述系统是各个智能化系统设备联结和集成的桥梁，由弱电桥架、管子及辅助材料等组成。
综合管路的设计以智能化系统的整体规划和初步设计为基础，使整个智能化达到结构完整，系统集成、扩充和维护。
1.2.需求分析弱电综合管道系统主要针对各个弱电子系统所走的管线，进行了综合规划。
其中包括以下几个主要系统的线路规划：1)建筑设备管理系统（BAS系统）2)综合布线系统3)有线电视系统4)计算机网络系统5)程控交换机系统6)综合安全防范系统7)门禁一卡通系统8)停车场管理系统9)车位引导系统10)信息发布系统11)无线对讲覆盖系统12)背景音乐及紧急广播系统13)能量计量系统14)机房工程15)智能客流量统计系统16)智能照明系统17)多媒体会议系统除背景音乐系统因消防联动需要单独走独立防火桥架外，其余弱电系统均统一走弱电桥架。
2.设备选择及说明根据我司的经验分析，本次海门中南世纪锦城商业项目系统设计思路如下：采用机房-水平桥架系统-垂直桥架系统-水平管路系统-室外管路系统的架构，保证线缆在传输线路中一直处于桥架和导管的保护中。
设备选型：1、室内使用KBG管，室外使用波纹管，室外穿越水泥部分使用镀锌钢管；所有桥架采用热镀锌金属桥架，以保证各弱电子系统信号的传输性能。
2、强电线缆不与弱电线缆同管、同槽。
3、弱电桥架和弱电管线都必须相互安全接地，通过焊接方式或铜线绞接方式，保证可靠接地。
4、所有线缆均穿管敷设，信息点位准确位置埋设86型金属底盒；其它设备用电缆在出墙后与设备连接时采用金属软管进行过渡接线。
5、背景音乐系统和楼控部分电源线不使用水平桥架，全部采用单独桥架、管道穿线。
2.1.常用的桥架分类比较1、梯级式电缆桥架CQ1-T型梯级式电缆桥架是根据国内外有关资料而改进设计的。
它具有重量轻、成本低、造型别具、安装方便、散热、透气好等优点。
他适用于一般直径较大电缆的敷设，适合于高、低压动力电缆的敷设。

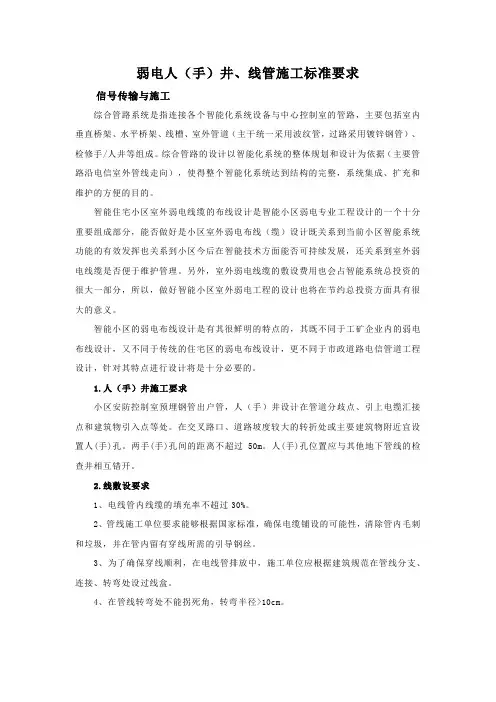

弱电人(手)井、线管施工标准要求
弱电人（手）井、线管施工标准要求信号传输与施工综合管路系统是指连接各个智能化系统设备与中心控制室的管路，主要包括室内垂直桥架、水平桥架、线槽、室外管道（主干统一采用波纹管，过路采用镀锌钢管）、检修手/人井等组成。
综合管路的设计以智能化系统的整体规划和设计为依据（主要管路沿电信室外管线走向），使得整个智能化系统达到结构的完整，系统集成、扩充和维护的方便的目的。
智能住宅小区室外弱电线缆的布线设计是智能小区弱电专业工程设计的一个十分重要组成部分，能否做好是小区室外弱电布线（缆）设计既关系到当前小区智能系统功能的有效发挥也关系到小区今后在智能技术方面能否可持续发展，还关系到室外弱电线缆是否便于维护管理。
另外，室外弱电线缆的敷设费用也会占智能系统总投资的很大一部分，所以，做好智能小区室外弱电工程的设计也将在节约总投资方面具有很大的意义。
智能小区的弱电布线设计是有其很鲜明的特点的，其既不同于工矿企业内的弱电布线设计，又不同于传统的住宅区的弱电布线设计，更不同于市政道路电信管道工程设计，针对其特点进行设计将是十分必要的。
1.人（手）井施工要求小区安防控制室预埋钢管出户管，人（手）井设计在管道分歧点、引上电缆汇接点和建筑物引入点等处。
在交叉路口、道路坡度较大的转折处或主要建筑物附近宜设置人(手)孔。
两手(手)孔间的距离不超过50m。
人(手)孔位置应与其他地下管线的检查井相互错开。
2.线敷设要求1、电线管内线缆的填充率不超过30%。
2、管线施工单位要求能够根据国家标准，确保电缆铺设的可能性，清除管内毛刺和垃圾，并在管内留有穿线所需的引导钢丝。
3、为了确保穿线顺利，在电线管排放中，施工单位应根据建筑规范在管线分支、连接、转弯处设过线盒。
4、在管线转弯处不能拐死角，转弯半径>10cm。
5、水平线槽和竖井梯架连接处，及水平线槽和管线各连接处须配以相应规格的分支附件，不能断接，以保证线路路由的弯曲自如以及线路的安全。
弱电综合管路系统设计方案
弱电综合管线系统设计说明一、概述弱电系统是现代建筑物内的综合系统工程，包括：建筑设备监控系统、综合布线系统、平安防范系统、卫星接收及电视系统、一卡通管理系统、公共广播系统等。
它和大楼内全部建筑物的机电设备诸如：变配电、空调、照明等设施有密切关系。
大楼弱电系统对建筑物来说是一个整体，每个弱电系统都有电缆管线，整个大楼遍布着弱电系统的电缆。
管路设计的目的是使这些电缆按确定的规律，合理有序地安置在大楼内的综合管路中。
弱电综合管路的工程设计，其内容包括和整个弱电系统相关的弱电预埋管、预留孔洞、弱电竖井、桥架、管路及系统的电源供应、接地、避雷、屏蔽和机房。
综合管路的设计和施工还牵涉到和其它管道（如暖通、给排水和强电）的关系，以及建筑功能的综合配管或调整，桥架敷设预埋等。
浙江电力生产调度大楼弱电系统应是特殊完善、先进的。
而规范、整齐、通畅的管路、桥架系统是弱电系统的综合功能充分发挥作用的关键。
尤其是项目前期阶段，须要对弱电系统的综合管路进行统一设计，在土建施工时，就需进行预埋工作，以保证弱电工程实施时各种管线均能敷设到位，同时不相互干扰、相互碰撞。
二、需求分析临海市公共租赁房智能化系统包括安防监控系统、可视对讲系统、一卡通停车场管理系统、通信语音系统、无线巡更系统、机房设备系统等。
综合管线系统必需满足大楼弱电各子系统管线需求。
三、设计依据临海市公租房二期智能化工程方案设计图纸JGJ/T16-92 《民用建筑电气设计规范》GBJ116-88《火灾自动报警系统设计规范》GB50067－97《汽车库、修车库、停车场设计防火规范》GB50045-95《高层民用建筑设计防火规范》GA/T75-94《平安防范工程程序和要求》GB50198-94《民用闭路监视电视系统工程技术规范》GY/T106-92《有线电视广播技术规范》GBJ120-88《工业企业共用天线电视系统设计规范》GBJ79-85《工业企业通信接地设计规范》CECS72：2001《建筑和建筑群综合布线工程设计规范》GB50041-96《锅炉房设计规范》GBKJ-90《通信系统机房设计》GB50174-93《电子计算机房设计规范》GB50200-94《有线电视系统工程技术规范》GB50057-94《建筑物防雷设计规范》BG12323-90《电视接收机确保和电缆支配系统兼容的技术要求》GYJ41-89《卫星广播电视地球站设计规范》GYJ41-86《有线广播录音、播音室声学设计规范和用户技术要求》GB/T50314－2000《智能建筑设计标准》GB/T50312－2000《建筑和建筑群综合布线系统工程验收规范》YDJ26-89《通信局（站）接地设计暂行技术规范》GBJT-471《智能建筑弱电工程设计施工图集》YD/T926.1-97《大楼通信综合布线系统总规范》四、综合管线系统设计1、总体规划1、弱电系统共用一个弱电桥架，出桥架后依据室内装修状况在吊顶内暗敷或墙内暗敷管；2、各子系统的接线箱均安装于弱电井或实体墙上；3、弱电系统桥架均接受热镀锌桥架，桥架厚度参照国家相关标准。
建筑弱电系统
弱电系统是现代建筑物内的综合系统工程。
它包括与大楼内建筑体、变配电、供气、照明等设施有关的安全防范系统、有线电视系统、结构化综合布线系统、安保监控系统等。
大楼弱电系统对建筑物来说是一个整体，从管理、控制机房、弱电管道到各个信息点或控制点都有相关的路由。
这些路由要按一定的规律，合理有序、有机地通过弱电系统的综合管路安置在大楼内。
综合管路系统的设计，可以合理地建立弱电系统的公共通道。
综合管路的内容包括了与整个弱电系统相关的弱电预埋管、预留孔洞、弱电竖井、桥架、管路及系统的电源供应、接地、避雷、屏蔽和机房。
综合管路的设计和施工还牵涉到其他管路（如暖通、给排水和强电）和建筑功能的综合配管或调整。
桥架敷设在吊顶内，并开一定数量的检修孔。
本工程弱电的垂直干线敷设在井道内采用线槽沿墙敷设方式。
其他所有线路采用穿保护管暗敷设。
水平线路敷设在有吊顶的场所内采用穿金属管或线槽在调顶内明敷设，无吊顶场所采用穿暗管敷设或用线槽贴梁底敷设。
配管线路过长时中间需增设过路盒。
u 室外管网设计室外管线一般采用弱电电缆直埋方式。
弱电电缆直接埋地敷设挖沟与强电电缆敷设要求相同，但其挖掘深度不应小于弱电管道的最小允许埋设深度，参见下表：弱电电缆防干扰要求很高，因此，弱电电缆直埋时与其他地下管线和建筑物不应小于允许的净距，如下表所示：弱电电缆直埋时与地下管线和建筑物的最小净距表其他地下管线和建筑物的名称最小平行间距（m）最小交叉间距（m）给水75～150mm 0.50.5 200~400mm 1400mm以上1.5管排水管 1 0.5热力管10 0.5煤气管0.8MPa以下 1 0.5电力电缆3.5KV以下0.5 0.5建筑物的散水边缘0.5建筑物（无散水时） 1绿化树木0.75排水沟0.8 0.5u 进户管线设计进户管线有两种方式：地下进户和外墙进户。
地下进户方式：这种方式时为了美观要求而将管线转入地下。
根据建筑物是否设有地下层，地下进户管线又分为两种敷设形式。
弱电工程管路方案
弱电工程管路方案一、弱电工程管路概述弱电工程是指在建筑物内进行的信号传输和控制系统工程，包括了电话、广播、有线电视、监控、楼宇自控等，这类工程对管路设计和敷设要求较高。
本文将对弱电工程的管路方案进行综述，包括了弱电工程管路的分类、管路选择、敷设方式等内容，为相关工程技术人员提供一定的参考。
二、弱电工程管路分类根据弱电工程所涉及到的信号类型和传输介质的不同，可以将弱电工程管路分为以下几类：1. 电缆管路：包括了电话线、网线、同轴电缆等，主要用于传输数据和信号。
2. 光纤管路：主要用于传输数字、音频和视频信号。
3. 无线通信管路：主要用于无线网络、蓝牙等设备的信号传输。
4. 监控管路：包括了摄像头、监控器等设备的信号传输。
根据实际工程需要，可以选择不同的管路类型，同时也需要考虑管路的敷设方式。
三、弱电工程管路选择1. 电缆管路选择在选择电缆管路时，需要考虑以下几个方面：（1）传输距离：不同类型的电缆在传输距离上有一定限制，需要根据具体情况进行选择。
（2）数据速率：不同类型的电缆支持的数据速率有所不同，需要根据系统的需求选择合适的电缆。
（3）抗干扰性能：建筑物内存在各种干扰源，需要选择具有良好抗干扰性能的电缆。
2. 光纤管路选择在选择光纤管路时，需要考虑以下几个方面：（1）传输距离：与电缆相比，光纤的传输距离更远。
（2）数据速率：光纤支持更高的数据速率，适用于大容量数据传输。
（3）抗干扰性能：光纤具有良好的抗干扰性能，适用于电磁干扰严重的环境。
3. 无线通信管路选择在选择无线通信管路时，需要考虑以下几个方面：（1）传输距离：无线通信的传输距离受到很多因素的限制，需要对信号覆盖范围进行合理规划。
（2）频段选择：不同频段的无线通信设备适用于不同的应用场景，需要根据实际情况选择合适的频段。
四、弱电工程管路敷设方式1. 敷设方式（1）电缆敷设：电缆可以埋地敷设、架空敷设或者穿管敷设，需要根据具体情况选择合适的敷设方式。
弱电管道系统方案综合布线系统方案机房系统方案
弱电管道系统方案综合布线系统方案机房系统方案xx年xx月xx日contents •弱电管道系统方案•综合布线系统方案•机房系统方案目录01弱电管道系统方案弱电管道系统主要由线管、线缆、连接件、终端设备等组成。
构成弱电管道系统作为信息传输的基础设施，为电力、通信、电视、安防等系统的正常运行提供保障，实现信息传输与交换。
作用弱电管道系统构成及作用设计原则遵循标准化、可靠性、安全性、实用性、可维护性等原则，确保管道系统能够满足各种情况下对线缆敷设的需求。
设计标准参照国家和地区的规范和标准，根据实际情况进行具体设计，如线缆类型、规格、路由、敷设方式等均需符合相关标准。
弱电管道设计原则与标准解决方案针对不同应用场景和需求，提供定制化的弱电管道系统解决方案，包括室外管道、室内管道、终端设备等的设计与施工。
典型案例列举一些成功的弱电管道系统解决方案案例，如校园弱电管道系统、住宅小区弱电管道系统、医院弱电管道系统等。
弱电管道系统解决方案02综合布线系统方案综合布线系统是一种基于模块化的硬件和软件集成平台，用于构建现代计算机、通信和控制系统的基础设施。
综合布线系统采用标准化的接口和线缆，将各种不同类型的数据、语音、图像和多媒体信号传输到所需的终端设备上，提高系统的可靠性、可维护性和灵活性。
综合布线系统概述综合布线系统的核心要素通常采用光纤和双绞线，以满足不同类型信号的传输需求。
传输介质传输性能灵活性和扩展性安全性综合布线系统的传输性能需符合国家和国际标准，以确保传输速度、延迟、衰减等参数符合要求。
综合布线系统采用模块化设计，易于扩展和灵活配置，能够适应不同规模和需求的变化。
综合布线系统应具备安全保护措施，如过载保护、电磁屏蔽、防雷击等，以确保系统和人员安全。
确定需求了解客户的实际需求，包括终端设备的数量、位置、传输速度等，并根据需求进行规划和设计。
根据实际情况，设计综合布线系统的架构，包括拓扑结构、层次结构、连接方式等，确保系统的可用性和可靠性。
弱电综合管网及综合布线工程施工要求
弱电综合管网及综合布线工程施工要求一、一般规定1.1 本章适用于弱电综合管网及综合布线工程的工程实施、调试、检测、质量控制。
1.2 弱电综合管网及布线工程范围包括：区域综合外网、室内综合管网和综合布线工程。
区域综合外网工程由管道、电缆隧道、电缆沟、人（手）孔、引入与引出配管、室外交接箱等组成；室内综合管网由弱电间、线槽、配管、配线箱、接线盒、智能配线箱、管网支架等组成；综合布线工程主要包括用于建筑弱电系统及综合布线的主干线缆、水平线缆、用户配线、各类配线模块、机柜等。
1.3 本章规定依据现行国家规范与标准《综合布线系统工程设计规范》GB50311-2016、《综合布线系统工程验收规范》GB50312-2016、《民用建筑电气设计规范》JGJ16-2008、《建筑电气工程实施质量验收规范》GB50303-2015、《通信管道与通信工程设计规范》GB50373-2006的要求编制，并与其配套使用。
二、施工准备2.1 区域综合外网工程施工前检查应符合以下要求：1. 施工前进行图纸会审、技术交底。
2. 编制施工方案，明确施工方法及质量标准。
3. 所有材料规格、型号应满足设计文件和技术规范的要求，并有产品合格证及检测报告，使用前由施工单位会同建设单位或监理单位组织进场检验。
4. 施工工具齐备、完好。
5. 室外管道应按通信管道工程验收的相关规定进行检验。
2.2 室内综合管网工程施工前检查应符合以下要求：1. 施工前应依据施工图并结合施工现场实际条件将弱电各系统的线槽、线管进行综合布置、合理安排。
完成与建筑结构、建筑装饰装修、通风与空调，建筑电气和弱电等专业的接口确认。
2. 所有材料规格、型号应符合设计要求，并有产品合格证及检测报告。
3. 根据支架、吊架所承荷载，确定支架、吊架的规格，在线槽订货时应向厂家作技术交底，支架、吊架和线槽宜由厂家统一加工并供货，应做防腐处理。
4. 线槽内外表面光滑无毛刺，无扭曲、翘边等变形现象，保护层完整，无锈蚀、脱落等现象。
综合管网系统
综合管网系统Company number：【WTUT-WT88Y-W8BBGB-BWYTT-19998】综合管网系统系统概述综合管网系统是现代建筑物内的综合系统工程。
它与大楼内所有建筑物的系统设施有密切关系。
这些弱电系统有监控系统、安全防范系统、有线电视系统、结构化综合布线系统等。
大楼弱电系统对建筑物来说是一个整体，每个弱电系统都有电缆管线，整个大楼遍布着弱电系统的电缆。
管路设计的目的是使这些电缆按一定的规律，合理有序地安置在大楼内的综合管路中。
综合管网的工程设计，其内容包括与整个弱电系统相关的弱电预埋管、预留孔洞、弱电竖井、桥架、管路及系统的电源供应、接地、避雷、屏蔽和机房。
综合管路的设计和施工还牵涉到和其它管道（如暖通、给排水和强电）的关系，以及建筑功能的综合配管或调整，桥架敷设预埋等。
整个弱电系统应是非常完善、先进的。
而规范、整齐、通畅的管路、桥架系统是弱电系统的综合功能充分发挥作用的关键。
尤其是项目前期阶段，需要对弱电系统原图纸的综合管路进行统一设计。
在土建施工时，就需进行预埋工作，以保证弱电工程实施时各种管线均能敷设到位，同时不互相干扰、互相碰撞。
需求分析侯马人民医院的弱电系统作为一个非常完善、先进、实用的系统，其规范、整齐、通畅的管路和桥架则是整个弱电系统综合功能能否充分发挥作用的关键。
尤其是项目前期阶段，需要对弱电系统的综合管路进行统一设计。
在土建施工时，就需进行预埋工作，以保证弱电工程实施时各种管线均能敷设到位，同时不互相干扰、互相碰撞。
因此，做好前期的管路设计，对整个弱电系统功能的最终实现，具有重要意义。
综合管网系统是各个智能化系统设备联结和集成的桥梁，由弱电桥架、管子及辅助材料等组成。
综合管路的设计以智能化系统的整体规划和初步设计为基础，使整个智能化达到结构完整，系统集成、扩充和维护。
系统设计垂直桥架系统综合布线和其余系统合用一根桥架，因为垂直上去的线缆越来越少，因此上去的桥架选用同上，垂直桥架尺寸设计为300X100，从弱电管井开始安装，沿着走道敷设，桥架内每米设置一个扣环，以固定垂直光纤、大对数电缆等其他弱电线路。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
品目十四弱电综合管路系统一、概述弱电系统是现代建筑物内的综合系统工程，包括：建筑设备监控系统、综合布线系统、安全防范系统、卫星接收及电视系统、一卡通管理系统、公共广播系统等。
它与大楼内所有建筑物的机电设备诸如：变配电、空调、照明等设施有密切关系。
大楼弱电系统对建筑物来说是一个整体，每个弱电系统都有电缆管线，整个大楼遍布着弱电系统的电缆。
管路设计的目的是使这些电缆按一定的规律，合理有序地安置在大楼内的综合管路中。
弱电综合管路的工程设计，其内容包括与整个弱电系统相关的弱电预埋管、预留孔洞、弱电竖井、桥架、管路及系统的电源供应、接地、避雷、屏蔽和机房。
综合管路的设计和施工还牵涉到和其它管道（如暖通、给排水和强电）的关系，以及建筑功能的综合配管或调整，桥架敷设预埋等。
浙江电力生产调度大楼弱电系统应是非常完善、先进的。
而规范、整齐、通畅的管路、桥架系统是弱电系统的综合功能充分发挥作用的关键。
尤其是项目前期阶段，需要对弱电系统的综合管路进行统一设计，在土建施工时，就需进行预埋工作，以保证弱电工程实施时各种管线均能敷设到位，同时不互相干扰、互相碰撞。
二、需求分析浙江电力生产调度大楼弱电系统包括建筑设备监控系统、综合布线系统、通讯网络系统、计算机网络系统、安全防范系统、卫星接收及电视系统、公共广播系统、停车场管理系统、大屏幕显示系统及触摸式多媒体信息查询系统、会议系统、智能照明系统、一卡通消费管理系统、智能化集成系统、UPS电源系统和防雷接地系统等，综合桥架系统必须满足大楼弱电各子系统管线路由，其中紧急广播部分管线由消防专业施工。
弱电各子系统的水平共用一套桥架，水平部分的桥架带隔仓，分隔为三部分：1）语音＋外网，2）内网，3）安保＋电视，其它系统单独穿管。
垂直井道内，综合布线系统单独设置桥架，调度网单独设置桥架，安保和电视共用桥架，弱电电源线单独设置桥架。
保密电话由北面弱电进线室沿机要专用桥架C－100X100进入北区1#弱电间内机要进线专用垂直桥架C－100X150，引上到13层，再沿13层机要专用水平桥架C－100X100进入机要室。
三、设计依据招标方提供的《浙江电力生产调度大楼智能化系统工程招标文件》、招标答疑文件及图纸《智能建筑设计标准》GB/T50314-2000《建筑与建筑群综合布线系统工程设计规范》GB/T50311-2000《建筑与建筑群综合布线系统工程验收规范》GB/T50312-2000《民用闭路电视系统工程技术规范》GB50198－94《有线电视系统工程技术规范》GB50200－94《电子计算机机房设计规范》GB50174－93《建筑物防雷设计规范》（2000年版）GB50057-94《建筑电气工程施工质量验收规范》GB/T50303-2002《智能建筑工程质量验收规范》GB/T50339-2003《公共场所监视电视系统总规范》DBJ08-90《大楼通信综合布线系统总规范》YD/T926.1-97四、综合管路系统设计1、总体规划1、消防系统桥架单独敷设，其自成单独系统，与其它系统互不干扰；2、综合布线系统、安全防范系统和有线电视系统共用桥架，桥架内采用隔板分开；3、其它系统单独布管；4、电源单独设置桥架。
2、进线管路设计大楼设置两个弱电进线井，为：1）北面弱电进线室RJ-1，尺寸2700X1500X1700；2）西面通信电缆进线室RJ-2，尺寸2700X1500X2400。
1）RJ-1进线室进线设计：Internet的宽带接入，引自市电信局，采用48芯室外单模光缆，穿管GG100/da；大楼内部网与楼外相关部门内部联网，采用48芯室外单模光缆，穿管GG100/da；直线电话接入，引自市电信局，采用HYA-100X2X0.5电缆，穿管GG100/da；各移动通信网接入，采用3根12芯室外单模光缆，穿管GG100/da；保密电话进线，包括红机子线、省机要局加密传真专线和国家电力公司加密传真专线，采用5根6芯室外单模光缆，穿管GG100/da；政府专网进线，包括省政府网络客户端专线和省委网络客户端专线，采用24芯室外单模光缆，穿管GG100/da。
RJ-1进线室的以上所有进线由该弱电进线室沿进线水平桥架C-400X100进入北区1#弱电间内网络、电话进线垂直桥架C-400X150，分别引上到5层局域网络机房和8层程控机房。
另外，市有线电视进线，采用6芯室外单模光缆，穿管GG70，PM+桥架。
预留8根GG100/da。
1）RJ-2进线室进线设计：internet的宽带接入，引自市电信局，采用48芯室外单模光缆，穿管GG100/da；直线电话接入，引自市电信局，采用HYA-100X2X0.5电缆，穿管GG100/da；预留1根GG100/da。
RJ-2进线室的所有进线由该弱电进线室沿进线水平桥架C-200X100进入西南调度专用弱电间内网络、电话进线垂直桥架C-200X150，分别引上到5层局域网络机房和8层程控机房。
3、垂直管路设计大楼内弱电系统多，弱电管路系统走向复杂，故垂直干线应作统筹考虑。
大楼划分为北区、中区和南区三个区域，共四个弱电井道，作为弱电系统垂直干线敷设通道。
1）综合布线系统，垂直干线单独设置桥架。
1#弱电井垂直桥架采用C-300X150；2#弱电井垂直桥架采用C-300X150；3#弱电井垂直桥架采用C-300X150；4#弱电井垂直桥架采用C-300X150。
2）安保和有线电视共用垂直桥架，垂直干线单独设置桥架。
1#～3#弱电井垂直桥架均采用C-200X100。
3）建筑设备监控系统，采用四条总线分四个区，每区通讯干线穿G20管，电源线穿G20管。
4）公共广播系统，消防广播由消防专业负责，背景音乐广播主干在四个弱电井道内采用G32/QM方式穿管敷设。
5）RJ-1进线室进线的各类引入线从1#弱电间内网络、电话进线垂直桥架C-400X150连接水平桥架；RJ-2进线室的各类引入线从西南调度专用弱电间内网络、电话进线垂直桥架C-200X150连接水平桥架。
6）每个垂直井道敷设一根C-100X100垂直电源桥架，供弱电各子系统主干电源线敷设用。
4、水平管路设计水平管路采用综合桥架，敷设在走廊吊顶内。
水平主干桥架主要采用C-400X150，供综合布线系统、安全防范系统和有线电视系统共用，桥架内部用分隔板分隔为三个仓：150（电话＋计算机外网）＋150（计算机内网）＋100（电视＋安保）；水平分支桥架主要采用C-200X150，供综合布线用。
1）综合布线系统，桥架至信息点采用JDG15~25管沿吊顶内明敷，再沿墙暗敷至信息插座。
对于大开间办公室，将从网络地板下敷设至信息插座。
计算机网络、电话水平采用六类非屏蔽双绞线，1～2根穿JDG20，3～4根穿JDG25，5～6根穿JDG32。
模块预埋盒为86H60型盒，安装高度底边离地30cm。
2）安保和有线电视系统：安防和有线电视系统在管路设计上是共用水平桥架同一个隔仓，水平管从弱电间的安防或电视过路盒、控制箱引出，在楼层走廊吊顶内敷设，分配器安装在弱电间的接线箱内，从桥架至每个房间的终端为JDG20钢管，钢管在墙内或吊顶内敷设，电视终端盒安装高度为30cm，预埋盒为86h60型盒。
安防系统摄像机的电源线的水平管部分由于经过弱电间现场变压，所以，摄像机的电源线与信号线与其他子系统的桥架共用。
监控视频线采用SYV－75－5，电源线采用RVV2X1.0；有线电视线采用SYWV-75-12、SYWV-75-5。
3）建筑设备监控系统：建筑设备监控系统由现场ddc控制器至各现场传感器的信号线及到空调变频控制器的控制线集中采用C-100X50金属线槽沿顶板明敷。
由金属线槽至各现场传感器及到空调变频控制器的分支线路采用镀锌钢管沿顶板、墙壁明敷，由镀锌钢管至各传感器测点的线路采用同管径金属软管明敷。
到温度、压力、压差传感器的管线为：ZR-RVVP-3X1.0/G15；到湿度传感器的管线为：ZR-RVVP-4X1.0/G15；到各阀门的管线为：ZR-RVVP-4X1.0/G15；到变频控制器的管线为：4ZR-RVVP-4X1.0/G32；4）背景音乐广播系统水平至音量开关采用2RVS2X1.0/JDG20；至背景音乐扬声器采用RVS2X1.0/JDG15。
5）UPS电源系统：从UPS机房至各弱电井、各控制室单独敷设管路，主干采用C-100X100金属线槽，分支采用G20～40镀锌钢管。
其他弱电系统：其他弱电系统因在楼层分布复杂，采用棚顶暗埋的方式在吊顶或墙内暗埋。
会议室系统线缆由于控制室在现场，传输部分基于计算机网络，详见施工图纸。
5、弱电间设计因弱电间是弱电系统的汇合处及管理室，故它里面的管路分布及分线箱或控制箱的位置安排是很有必要的。
大楼划分为北区、中区和南区三个区域，共四个弱电井道。
在每个弱电间安装标准布线、网络机柜，分别用于外网，内网及专网，所有的弱电系统接线及分线都在各在各自的控制柜里面完成，在弱电间内各控制箱线缆经水平桥架至垂直桥架；PDS机柜至垂直桥架的双绞线从弱电间内的静电地板下走线。
土建施工单位已提供弱电竖井接地铜排，作为弱电竖井的垂直接地干线，各层弱点竖井（楼层配线间）设置一个接地端子箱。
所有配线机柜、箱体及网络设备上提供一个接地点，正确的将所有开关的线缆、机柜、框架连接起来以保证接地的延续性，所有接地线由铜缆导线、铜排组成。
各段金属桥架沿支架敷设25*4接地扁钢，分别与各弱电间的接地端子箱相联作为接地干线。
金属桥架及其支架全长不少于2处与接地干线相连接。
五、管路施工要求桥架应固定在墙面上（或吊顶内），要求桥架为全密封结构，以防鼠害。
可通过锁扣开启盖子，桥架之间通过配套的连接片和螺栓连接；金属桥架用来安放和引导电缆，并起到机械保护的作用。
同时还提供了一个防火、密封、紧固的空间使线缆可以安全地延伸到目的地，并为今后维护和扩充提供方便；桥架材料均为冷轧合金板，表面镀锌；使用带分隔的金属防火桥架；桥架内线缆的总截面积不超过桥架内截面积的三分之一；金属焊接钢管内线缆的填充率不超过60%；管线施工单位要求能够根据国家标准，确保电缆铺设的可能性，清除管内毛刺和垃圾，并在管内留有穿线所需的引导钢丝；为了确保穿线顺利，在焊接钢管排放中，施工单位应根据建筑规范在管线分支、连接、转弯处设过线盒；根据综合布线系统的施工要求，每根电缆的转弯半径要求为其电缆外径的8-10倍。
因此，吊顶内桥架在转弯或分路处均应设置45；在管线转弯处不能拐死角，转弯半径>10cm；水平线槽和竖井梯架连接处，及水平线槽和管线各连接处须配以相应规格的分支附件，不能断接，以保证线路路由的弯曲自如以及线路的安全；若管线长度不够，需加套管时，应加外套，不能加内套；在个别地方不能通过铁管时，可用金属软管连接，软管内径不能小于铁管内径；所有桥架在线缆安装完毕后，全部要求使用锁扣封闭，以防鼠害；为确保线路安全，应使桥架有良好的接地端。
