富士变频器PR卡调试说明

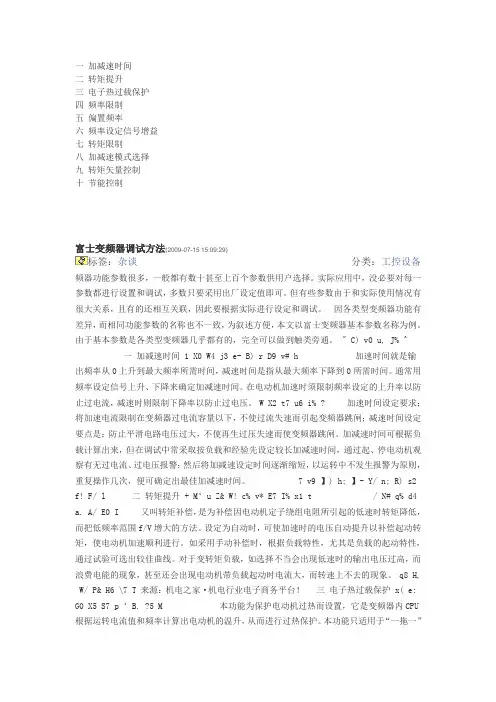

富士变频器调试方法
一加减速时间二转矩提升三电子热过载保护四频率限制五偏置频率六频率设定信号增益七转矩限制八加减速模式选择九转矩矢量控制十节能控制富士变频器调试方法(2009-07-15 15:09:29)标签：杂谈分类：工控设备频器功能参数很多，一般都有数十甚至上百个参数供用户选择。
实际应用中，没必要对每一参数都进行设置和调试，多数只要采用出厂设定值即可。
但有些参数由于和实际使用情况有很大关系，且有的还相互关联，因此要根据实际进行设定和调试。
因各类型变频器功能有差异，而相同功能参数的名称也不一致，为叙述方便，本文以富士变频器基本参数名称为例。
由于基本参数是各类型变频器几乎都有的，完全可以做到触类旁通。
" C) v0 u, J% ^ 一加减速时间 1 X0 W4 j3 e- B) r D9 v# h 加速时间就是输出频率从0上升到最大频率所需时间，减速时间是指从最大频率下降到0所需时间。
通常用频率设定信号上升、下降来确定加减速时间。
在电动机加速时须限制频率设定的上升率以防止过电流，减速时则限制下降率以防止过电压。
W X2 t7 u6 i% ? 加速时间设定要求：将加速电流限制在变频器过电流容量以下，不使过流失速而引起变频器跳闸；减速时间设定要点是：防止平滑电路电压过大，不使再生过压失速而使变频器跳闸。
加减速时间可根据负载计算出来，但在调试中常采取按负载和经验先设定较长加减速时间，通过起、停电动机观察有无过电流、过电压报警；然后将加减速设定时间逐渐缩短，以运转中不发生报警为原则，重复操作几次，便可确定出最佳加减速时间。
7 v9 】) h; 】- Y/ n; R) s2 f! F/ l 二转矩提升 + M‘ u Z& W! c% v* E7 I% x1 t / N# q% d4 a. A/ E0 I 又叫转矩补偿，是为补偿因电动机定子绕组电阻所引起的低速时转矩降低，而把低频率范围f/V增大的方法。
富士变频器参数设置
变频器功能参数很多，一般都有数十甚至上百个参数供用户选择。
实际应用中，没必要对每一参数都进行设置和调试，多数只要采用出厂设定值即可。
但有些参数由于和实际使用情况有很大关系，且有的还相互关联，因此要根据实际进行设定和调试。
因各类型变频器功能有差异，而相同功能参数的名称也不一致，为叙述方便，本文以富士变频器基本参数名称为例。
由于基本参数是各类型变频器几乎都有的，完全可以做到触类旁通。
一加减速时间加速时间就是输出频率从0上升到最大频率所需时间，减速时间是指从最大频率下降到0所需时间。
通常用频率设定信号上升、下降来确定加减速时间。
在电动机加速时须限制频率设定的上升率以防止过电流，减速时则限制下降率以防止过电压。
加速时间设定要求：将加速电流限制在变频器过电流容量以下，不使过流失速而引起变频器跳闸；减速时间设定要点是：防止平滑电路电压过大，不使再生过压失速而使变频器跳闸。
加减速时间可根据负载计算出来，但在调试中常采取按负载和经验先设定较长加减速时间，通过起、停电动机观察有无过电流、过电压报警；然后将加减速设定时间逐渐缩短，以运转中不发生报警为原则，重复操作几次，便可确定出最佳加减速时间。
二转矩提升又叫转矩补偿，是为补偿因电动机定子绕组电阻所引起的低速时转矩降低，而把低频率范围f/V增大的方法。
设定为自动时，可使加速时的电压自动提升以补偿起动转矩，使电动机加速顺利进行。
如采用手动补偿时，根据负载特性，尤其是负载的起动特性，通过试验可选出较佳曲线。
对于变转矩负载，如选择不当会出现低速时的输出电压过高，而浪费电能的现象，甚至还会出现电动机带负载起动时电流大，而转速上不去的现象。
三电子热过载保护本功能为保护电动机过热而设置，它是变频器内CPU根据运转电流值和频率计算出电动机的温升，从而进行过热保护。
本功能只适用于“一拖一”场合，而在“一拖多”时，则应在各台电动机上加装热继电器。
电子热保护设定值(%)=[电动机额定电流(A)/变频器额定输出电流(A)]×100%。
富士变频器调试方法
富士变频器调试方法频器功能参数很多，一般都有数十甚至上百个参数供用户选择。
实际应用中，没必要对每一参数都进行设置和调试，多数只要采用出厂设定值即可。
但有些参数由于和实际使用情况有很大关系，且有的还相互关联，因此要根据实际进行设定和调试。
因各类型变频器功能有差异，而相同功能参数的名称也不一致，为叙述方便，本文以富士变频器基本参数名称为例。
由于基本参数是各类型变频器几乎都有的，完全可以做到触类旁通。
" C) v0 u, J% ^ 一加减速时间1X0 W4 j3 e- B) r D9 v# h 加速时间就是输出频率从0上升到最大频率所需时间，减速时间是指从最大频率下降到0所需时间。
通常用频率设定信号上升、下降来确定加减速时间。
在电动机加速时须限制频率设定的上升率以防止过电流，减速时则限制下降率以防止过电压。
W X2 t7 u6 i% ? 加速时间设定要求：将加速电流限制在变频器过电流容量以下，不使过流失速而引起变频器跳闸；减速时间设定要点是：防止平滑电路电压过大，不使再生过压失速而使变频器跳闸。
加减速时间可根据负载计算出来，但在调试中常采取按负载和经验先设定较长加减速时间，通过起、停电动机观察有无过电流、过电压报警；然后将加减速设定时间逐渐缩短，以运转中不发生报警为原则，重复操作几次，便可确定出最佳加减速时间。
7 v9 】) h; 】- Y/ n; R) s2 f! F/ l 二转矩提升 + M‘ u Z& W! c% v* E7 I% x1 t / N# q% d4 a. A/ E0 I 又叫转矩补偿，是为补偿因电动机定子绕组电阻所引起的低速时转矩降低，而把低频率范围f/V增大的方法。
设定为自动时，可使加速时的电压自动提升以补偿起动转矩，使电动机加速顺利进行。
富士变频器使用说明书
富士变频器使用说明书第一章引言1.1产品概述第二章安装2.1安装准备在安装之前，需要根据实际情况选择合适的变频器型号，并确保变频器能够正常工作所需的电源和接线条件。
同时，还需要为变频器安装一个合适的散热装置，以确保变频器能够正常散热。
2.2安装步骤2.2.1将变频器固定在适当的位置上，并连接好电源和电机的引线。
注意，电源连接应确保正确地接地，以确保安全运行。
2.2.2安装散热装置，确保散热装置与变频器之间有足够的空间，并保持通风良好，以防止过热。
第三章调试3.1参数设置在使用富士变频器之前，需要根据实际情况设置一些参数，以适应不同的应用场景和工作条件。
参数设置的方法可以通过按下变频器面板上的设置键，然后按照指示进行操作完成。
3.2调试步骤3.2.1设置基本参数，如输入电压和输出电压等。
根据实际情况设置这些参数，以确保变频器能够正确地工作。
3.2.2设置过载保护参数，以防止工作时超载导致变频器损坏。
3.2.3设置速度控制参数，以实现精确的速度控制。
可以根据实际需求设置加减速时间、速度曲线等参数。
第四章操作4.1开机和关机在使用富士变频器之前，首先要确保它连接了正确的电源，并且各项参数设置正确。
然后按下变频器面板上的开机键，变频器会开始工作。
在变频器工作期间，可以通过按下停机键来停止变频器的工作。
4.2调速4.3变频器保护第五章维护和保养5.1维护注意事项5.2故障排除在使用富士变频器过程中，可能会出现一些故障和问题。
一般情况下，这些故障都可以通过检查错误代码和参考故障排除指南来解决。
第六章注意事项6.1安全警告在安装和操作富士变频器时，应注意相关的安全警告和注意事项，以避免因操作不当而导致的事故。
6.2使用环境本说明书只是对富士变频器的基本使用方法和注意事项进行了简单介绍，具体的操作方法和技巧还需要根据实际情况加以了解和掌握。
在使用富士变频器之前，请务必仔细阅读说明书，并按照说明进行操作，以确保变频器和电机的安全运行。
富士变频器说明书真实版
富士变频器说明书真实版富士变频器说明书→什么是变频器？变频器是利用电力半导体器件的通断作用将工频电源变换为另一频率的电能控制装置。
变频器主要由整流（交流变直流）、滤波、逆变（直流变交流）、制动单元、驱动单元、检测单元微处理单元等组成的。
变频器是把工频电源(50Hz或60Hz)变换成各种频率的交流电源，以实现电机的变速运行的设备，其中控制电路完成对主电路的控制，整流电路将交流电变换成直流电，直流中间电路对整流电路的输出进行平滑滤波，逆变电路将直流电再逆成交流电。
对于如矢量控制变频器这种需要大量运算的变频器来说，有时还需要一个进行转矩计算的CPU以及一些相应的电路。
变频调速是通过改变电机定子绕组供电的频率来达到调速的目的。
富士变频器5000p11说明书→1.变频器是干什么的？主要用于驱动交流电动机，让交流电机实现无极调速。
例如用于送风机，用变频器来调节电机转速的快慢，就能改变送风量的大小。
还有很多需要调速的场合，用变频器来调速既简单又节能。
2.高、中、低、压变频器是多少伏的？高压变频器是3KV、6KV或10KV的，如西门子罗宾康系列，安川的FSDrive-MV1S系列。
中压变频器是660V 或1140V的，如ABB的AC5000，丹佛斯的FC200。
低压变频器是220V或380V的，如丹佛斯的FC102，FC360，FC51，西门子的MM440，V20。
■富士变频器说明书→变频器广泛应用对电力系统的影响？变频器产生谐波变频器根据有无中间直流环节来分，可以分为交交变频器和交直交变频器，在交直交变频器中，按中间直流滤波环节的不同，可分为电压源型和电流源型。
变频器逆变环节往往采用正弦脉宽调制法（SPWM）法，其输出部分线电压是正弦脉宽、幅值相等的窄矩形波，其三相的相电压是阶梯波，如图4所示，其非线性是由SPWM 脉宽调制的性质所定的；电流波形和载波频率比有关，载波频率比越高，越接近正弦波，波形中会含有和载波频率相关的高次谐波，高次谐波电流对负载直接干扰，还会通过电缆向空间辐射，干扰邻近电气设备。
日本富士变频器说明书
富士变频器说明书
======================================================= ========================
章节一、产品概述
本章主要介绍富士变频器的基本概况，包括产品的功能特点、应用领域以及相关技术参数等。
1.1 产品功能特点
1.2 应用领域
1.3 技术参数
章节二、安装与连接
本章主要介绍富士变频器的安装与连接方法，包括安装位置的选择、电气连接的步骤和注意事项等。
2.1 安装位置选择
2.2 电气连接步骤
2.3 注意事项
章节三、运行与调试
本章主要介绍富士变频器的运行与调试方法，包括参数设置、启停控制、故障诊断和性能调节等。
3.1 参数设置
3.2 启停控制
3.3 故障诊断
3.4 性能调节
章节四、维护与保养
本章主要介绍富士变频器的维护与保养方法，包括定期维护、故障处理和安全注意事项等。
4.1 定期维护
4.2 故障处理
4.3 安全注意事项
章节五、附件
本文档涉及的相关附件的清单和说明，包括产品规格书、电气连接图等。
5.1 产品规格书
5.2 电气连接图
附录一、法律名词及注释
本附录给出本文档中所涉及的法律名词以及相应的注释，以便读者理解和应用。
======================================================= ========================。
富士变频器说明书pdf
富士变频器说明书pdf富士变频器使用说明1．外围线路配置1.1 数字量输入：端子FWD正向运行C板：Y 4 F板：JP 10.4端子REV反向运行C板：Y5 F板：JP10.5端子X1 E01=0 多段速频率选择SS1 F板：JP10.7端子X2 E02=1 多段速频率选择SS2 F板：JP10.8端子X3 E03=2 多段速频率选择SS4 F板：JP10.9端子CM 公共端C板：COM2 F板：JP10.101.2 数字量输出（继电器）：Y5C-Y5A 变频器运行信号可编程E24=0C板：串入抱闸接触器线圈回路F板：JP2.1030A-30C 变频器故障C板：X13 F板：JP2.21.3 模拟量输入：12 - 11（0～10V －0V）C板：V1-V0 F板：JP6.3-JP6.2 2．一些重要参数说明：F01=1 频率设定模拟量（电压型）F02=1 运行操作外部信号（FWD/REV正反向运行）F07 加速时间1 O13 S曲线1F08 减速时间1 O14 S曲线2E10 加减速时间3 O15 S曲线3bE11 加减速时间4 O16 S曲线4E12 加减速时间5 O17 S曲线5 数字量可调节参数值E13 加减速时间6 O18 S曲线6 模拟量不用，都为0E14 加减速时间7 O19 S曲线7E15 加减速时间8 O20 S曲线8O21 S曲线9O22 S曲线10F03 最高输出频率F04 基本频率此四个参数值须根据电机铭牌设F05 额定电压F06 最高输出电压F17 频率设定增益（模拟量）F18 频率偏置（模拟量）F26 载波频率15KHz 一般不调，仅当电机动作正常，但声音尖锐异常时可调整（≤15KHz）E33=1 过负载预报按输出电流预报E34: OL预报值额定电流150%**E37 过负载预报额定电流150%**C07 爬行速度C08 检修速度数字量可调节参数值C09 单层速度模拟量不用，都为0C10 双层速度C11 多层速度C33 模拟量输入滤波时间0.04P01 电机极数P＝120f/N （f－电机额定频率；N－电机额定转速）一般情况，N >1000rpm，P＝4极N≤1000rpm，P＝6极P02 电机功率此两个参数值须根据电机铭牌设P03 电机额定电流P04 电机空载电流初始值设为p04的40％，自整定后自动生成O01=1 （闭环）；0（开环）O03 编码器脉冲数（分频在PG卡上实现）O04 速度环P常数（高速时）O05 速度环I常数0.5O06 速度检测滤波常数0.003O07 速度环P常数切换频率1 5O08 速度环P常数切换频率2 10O09 速度环P常数（低速时）H03 数据初始化（一般不用）3. 特殊参数调试说明3.1 H03 数据初始化（一般不用）这个参数用法可参考第一章“3.1 A1-03=0 初始化”，与之用法类似。
富士变频器参数设置方法
富士变频器参数设置方法1.基本参数设置(1)输入电源参数：设置输入电压和频率，一般根据实际电源参数来进行设置。
(2)控制方式：选择适合的控制方式，如速度控制、扭矩控制等。
(3)输出电源参数：设置输出电压和频率，一般根据电动机参数来进行设置。
2.过载保护设置(1)额定电流：根据电动机的额定电流来设置富士变频器的额定电流。
(2)过载倍数：设置富士变频器的过载倍数，一般为电动机额定电流的125%-200%。
(3)过载保护时间：设置过载保护的时间，一般为几秒或几十秒。
3.过压保护设置(1)过压点：设置过压保护的触发点，一般为输入电压的110%-130%。
(2)保护延时：设置过压保护的延时时间，一般为几秒或几十秒。
4.欠压保护设置(1)欠压点：设置欠压保护的触发点，一般为输入电压的70%-90%。
(2)保护延时：设置欠压保护的延时时间，一般为几秒或几十秒。
5.编码器设置(1)编码器类型：选择适合的编码器类型，如增量编码器、绝对编码器等。
(2)编码器倍率：设置编码器的倍率，一般为1倍或等于电动机的极对数。
6.控制参数设置(1)加速时间：设置电机达到额定转矩所需要的时间，一般根据实际要求来进行设置。
(2)减速时间：设置电机停下所需要的时间，一般根据实际要求来进行设置。
(3)PID参数：设置PID参数来控制电机的运行，一般需要根据实际情况进行调试。
7.过流保护设置(1)过流点：设置过流保护的触发点，一般为电动机额定电流的150%-200%。
(2)保护延时：设置过流保护的延时时间，一般为几秒或几十秒。
8.故障显示设置(1)故障代码：设置富士变频器出现故障时的显示代码，根据不同的故障进行设置。
(2)故障报警方式：设置富士变频器出现故障时的报警方式，如声音报警、报警灯闪烁等。
在设置富士变频器参数时，需要根据实际情况来进行调试和优化，以达到最好的性能和工作效果。
同时，为了保证安全和可靠性，应遵循操作手册和相关规范要求进行设置，并定期进行维护和检查。
富士LIFT变频器调试指导性文件
富士LIFT变频器调试指导性文件一．参数设定：上电后按REM/LOG键1秒钟以上，再按上升键确认状态为HAND（键盘控制）F000数据保护 0 ：无数据保护； 1：有数据保护；F01 0速度设定 0：数字量或键盘控制； 1：不可逆模拟指令； 2：可逆模拟指令；F03 1500 最高速度（按照实际设）F04 1470 额定速度（按照实际设）F05 380 额定电压（按照实际设）F073加速时间1F08 3 减速时间1F23 6r/min启动速度F24 0持续时间F25 3r/min停止时间F26 10KHZ载波频率F42 0控制选择 0：带PG矢量控制（异步电动机）；1：带PG矢量控制（同步电动机）E01 0 X1功能选择多段速SS1E02 1 X2功能选择多段速SS2E03 2 X3功能选择多段速SS4E05 7 X5功能选择自由旋转BXE24 0端子Y5A/C继电器输出 0：运行中E27 99端子30A/B/C继电器输出 99：整体报警E46 0语言选择 0：中文；1：英文；2：日文C04多段速0C05多段速1C06多段速2C07多段速3C08多段速4C09 多段速5C10多段速6C11多段速7C31端子12偏置C32端子12增益C33端子12滤波C36端子C1偏置C37端子C1增益C38端子C1滤波P01电机极数P02 电机容量 KWP03电机额定电流P04电机自整定 0：不动作；1：动作（电机停止状态下对%R1，%X进行整定）2：（电机停止状态下对%R1，%X，无负载电流Io，额定转差进行整定，）P06无负载电流（自整定得到）P07%R1（自整定得到）P08%X （自整定得到）P09驱动侧转差补偿增益（自整定得到）P10制动侧转差补偿增益（自整定得到）P12额定转差H03数据初始化 0：手动设定值；1：初始化（出厂设定）H26热敏电阻 0：不动作；1：动作，变频器停止；2：动作，持续运行。
富士变频器LIFT调试方法（模拟量）
