手机原理与维修项目式教程
手机整机原理与故障维修
如果手机不慎进水，应立即关机， 取出电池和SIM卡，然后尽快送
修。
定期备份数据
定期备份手机中的重要数据， 如联系人、照片、视频等。
可以使用手机自带的数据备份 功能或云服务进行备份。
在备份数据时，选择可靠的存 储介质，如外部存储设备或云 服务提供商。
更新手机系统
保持手机系统更新至最新版本， 以获得最新的功能和安全性更新。
和放电。
手机硬件模块
01
02
03
04
通信模块
负责信号的接收和发送，包括 基带处理器和射频模块。
音频模块
处理声音的输入和输出，包括 音频编解码器和扬声器驱动器
。
传感器模块
集成了多种传感器，如陀螺仪 、加速度计等。
摄像头模块
包括图像传感器、镜头和图像 处理芯片。
02 手机常故障及原因
无法开机
总结词
显示异常维修
总结词
显示异常表现为手机屏幕出现花屏、黑屏、 白屏等问题。
详细描述
检查手机屏幕是否完好，更换屏幕后尝试； 检查手机排线是否松动或断裂，重新连接排 线后尝试；如果以上方法无效，可能是手机 显示模块故障，需要拆机维修。
按键失灵维修
总结词
按键失灵表现为手机按键无法正常按下或响 应。
详细描述
电池
为手机提供电力，通常为可拆 卸设计。
扬声器和麦克风
用于声音的输入和输出。
手机工作原理
信号接收与发送
手机通过天线接收和发 送无线信号，与基站进
行通信。
处理器运算
手机的主处理器负责处 理各种任务，如运行应 用程序、处理数据等。
内存存储
手机的内存和存储器用 于存储程序和数据。
手机维修教程PPT课件
手机维修的一般流程
在接到故障机时，应该按照下列流程去做：
（3）先电源后整机。把电源用稳压电源代替，注意稳压电源的电压值须用万用表的电压档去校正，稳压 源的输出值应当调到和电池一样的值，
（4）先通病后特殊。
（5）先末级后前级。
(6)记录故障。故障的种类不忘不开机，进水，跌伤，无显示，掉线等十余种，但是每种故障发生的机理 可能相差许多。记录故障，是为了明确要修复的目标，使用户和维修人员之间有一定的认定。
维修手部分、PA、电子开关和
一些与温度相关的软故障的维修中，因 为当这些部分出问题时，它们的表面温 升肯定是异常的。具体操作时可用下列 方法：①手摸；②酒精棉球；③吹热风 或自然风；④喷专用的致冷剂。器件表 面异常的温升情况有助于判断故障。
维修手机的常用方法
维修手机的常用方法
(9) 重新加载软件 该方法在其它所有家用电器维修中均不
采用，但在手机维修中却经常采用。其原因 是：手机的控制软件相当复杂，容易造成数 据出错、部分程序或数据丢失的现象，因而 造成一些较隐蔽的“软”故障，甚至无法开 机，所以与其它家用电器不同，重新对手机 加载软件是一种常用的、有效的方法。
手机维修教程--基础篇
Mobile Maintenance Course--Basic Chapter
培训课件/基础教程/工作安排/工作计划
培训人：
日期：
故障分类 常见电子元器件的故障特点
故障机检修原则 故障检修步骤 维修手机的常用方法 手机维修的一般流程
PART 01 故障分类
故障原因
引起手机故障的原因
6、修 对于已经无效的元器件进行调换，焊接。
故障检修步骤
对于新手机，因为生产工艺上的缺陷，故障多发生在机芯于机壳结合部分 的机械应力点附近，且多为元器件焊接不良，虚焊等引起。与摔落，挤压 损坏的手机故障有共同点，碰坏的手机在机壳上能观察到明显的机械损伤， 在机芯的相应部分是重点检查部分。而进水与电源供电造成的手机有共同 点，进水的手机，如没有及时处理，时间一长就被氧化，断线
手机维修入门基础知识
手机维修入门基础知识
1、手机维修的基本原理
手机维修的基本原理是：首先要了解手机的结构，掌握维修的基本流程，然后根据具体故障进行判断，查找故障部件，更换损坏的部件，最后测试手机，确保正常使用。
2、手机维修的基本工具
1）电池拆装工具：用于拆卸和安装电池；
2）螺丝刀：用于拆卸和安装螺丝；
3）螺丝钳：用于拆卸和安装螺丝；
4）热熔胶枪：用于热接和熔接电路板；
5）抗静电针笔：用于清洁电路板；
6）抗静电棉：用于清洁电路板；
7）精密剪刀：用于剪断电路板上的线；
8）电路板检测仪：用于检测电路板上的线路是否正常；
9）电路板清洁液：用于清洁电路板；
10）手机测试仪：用于测试手机是否正常工作。
3、手机维修的基本步骤
1）拆卸手机外壳：根据手机型号，拆卸手机外壳；
2）拆卸电池：拆卸电池，然后检查电池是否有损坏；
3）拆卸电路板：拆卸电路板，然后检查电路板上的电路是否有损坏；
4）拆卸其他组件：拆卸其他组件，然后检查是否有损坏；
5）更换损坏的部件：更换损坏的部件，然后确保更换的部件正常工作；
6）装配手机：。

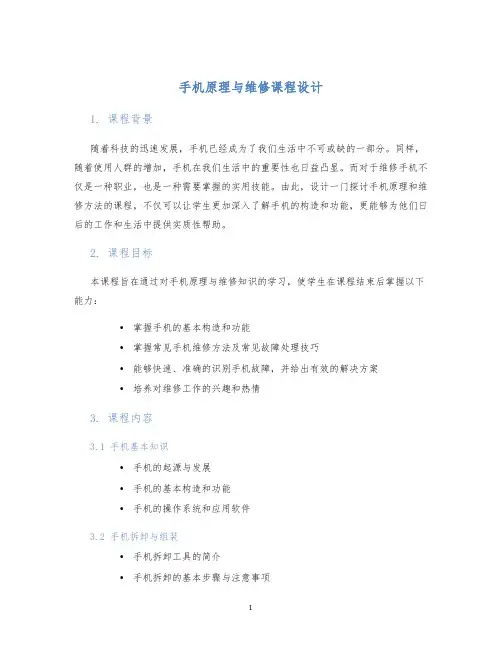

手机原理与维修课程设计 (2)
手机原理与维修课程设计1. 课程背景随着科技的迅速发展，手机已经成为了我们生活中不可或缺的一部分。
同样，随着使用人群的增加，手机在我们生活中的重要性也日益凸显。
而对于维修手机不仅是一种职业，也是一种需要掌握的实用技能。
由此，设计一门探讨手机原理和维修方法的课程，不仅可以让学生更加深入了解手机的构造和功能，更能够为他们日后的工作和生活中提供实质性帮助。
2. 课程目标本课程旨在通过对手机原理与维修知识的学习，使学生在课程结束后掌握以下能力：•掌握手机的基本构造和功能•掌握常见手机维修方法及常见故障处理技巧•能够快速、准确的识别手机故障，并给出有效的解决方案•培养对维修工作的兴趣和热情3. 课程内容3.1 手机基本知识•手机的起源与发展•手机的基本构造和功能•手机的操作系统和应用软件3.2 手机拆卸与组装•手机拆卸工具的简介•手机拆卸的基本步骤与注意事项•手机组装的基本步骤和注意事项3.3 手机常见故障及处理•屏幕问题处理方法•电池问题的修复技巧•信号与通话质量问题的排查•其他常见问题的解决技巧3.4 手机维修实战操作•掌握手机翻新技巧•掌握元器件更换技巧•熟悉手机软硬件测试工具的使用和操作方法4. 课程教学方法•理论授课：通过PPT、教案、视频等形式进行课堂授课•实践操作：为了使学生更好的掌握维修技能，设置实践课程和实验室环节，让学生亲自操作手机维修和测试工具•课程作业：每个学期设计多个维修实验和项目，以锻炼学生动手能力和实践能力5. 测验与评估方式•期末考试：测试学生对手机维修原理和实践的掌握程度•实验作业：项目满分100分，以重建手机为例，50分的硬件部分和50分的软件部分，要求学生独立完成，并对完成的作品进行详细修饰•平时成绩：听课、参与讨论、课堂练习、实验操作、思考报告等成绩6. 参考教材•《手机维修全程实例图解》郑州大学出版社•《手机维修完全指南》电子工业出版社•《手机维修技术与实践》北京邮电出版社7. Conclusion通过对手机维修课程的完整设计，学生可以通过掌握手机的构造和原理，加深对手机工作原理的理解和掌握，掌握涉及手机维修的基本技能。
手机维修的工作原理和方法
手机维修的工作原理和方法
手机维修的工作原理和方法主要包括以下几个方面：
1. 故障诊断：通过询问用户故障现象、观察手机运行状态和进行相关测试，确定手机故障的具体原因和范围。
2. 维修方案制定：根据故障诊断结果，制定相应的维修方案。
对于简单故障，可以直接更换或修复故障元件；对于复杂故障，需要进一步分析和拆解，找出故障根源并确定维修步骤。
3. 维修操作：根据维修方案进行具体的维修操作。
常见的维修操作包括拆解手机外壳、更换或焊接电子元件、清理灰尘、调整接触件等。
在维修过程中，需要使用各种维修工具和设备，如螺丝刀、焊接台、万用表等。
4. 功能测试：维修完成后，对手机进行功能测试，确认故障已经修复，并确保手机正常运行。
测试内容包括通话、短信、上网、拍照等各项功能。
5. 维修记录和反馈：将维修过程、维修结果和维修花费等信息记录下来，并向用户进行维修报告和反馈。
如果维修不能完全修复故障，需要向用户说明情况并提出下一步处理建议。
总的来说，手机维修的工作原理和方法是根据故障现象进行诊断，制定维修方案，进行维修操作，测试修复结果，记录和反馈维修情况。
通过这些步骤，能够有效地修复手机故障，保障手机的正常使用。
手机维修电路原理及维修案例精选
© 2007 Lenovo 24
2、案例分析(以S5为例）
▪ 案例2：部份整机故障
▪ 显示问题：首先应该用替换法确定是装配问题，屏问题不这是主板问题？
▪ 1、屏无显示分2种情况：
▪ A、有字无光；此种情况说明，从CPU来的数据是没有问题的，只是没有背光。 所以应该检查LED供电信号有无问题或连接器有无工艺问题。
技能培训教材
自由联想，快乐共享
© 2007 Lenovo 20
1、测试主板故障的类别
▪ A、下载软件
▪
定义：软件下载就是将手机的软件写入到手机主板芯片（flash）的
过程。（类似给电脑安装WIN2000或XP等操作系统）。
▪
方式：利用电脑、电源、接口板等硬件设备以及相应的程序，将软件
写入到手机芯片中。
▪
注：软件有版本之分（如S010、S011），一般要使用与硬件代码对应
的最新版本软件。
▪ B、下载SN号
▪ 定义：下载SN号就是将SN贴纸上的SN号写入到手机主板芯片（flash） 的过程。
▪ 实现方式：利用电脑、电源、接口板、扫描枪等硬件设备以及相应的 程序，将软件写入到手机芯片中。
▪ 注：有些机型没有单独的下载SN号工位，而直接在软件下载工位写入 SN号。（依不同平台而定）
b、在开机状态电流为20MA的情况下，用示波器在主板C1114输 入点测量出有 26M波形，说明主时钟正常工作。
c、在上一点分析前提下，测量电源IC输出Vmem2.8V为正常。
d、在以上分析结果下，可怀疑此主板在下载时，CPU至IO口的下载通路有问题， 测量此主板IO口URXD1信号脚对地阻抗为正常、UTXD1信号脚对地阻抗不正常，测 UTXD1通路上元件，发现D1301贴反了。
第8章 智能手机工作原理智能手机维修从入门到精通
8.1 手机基本通信过程
手机是如何开机的？开机后是如何与基站进行联系的？ 如何进行待机的？呼叫的时候手机是如何工作的？关机 时手机又是如何与基站断开联络的？这些问题在初学者 看来都是迷茫的。在本节就以GSM手机为例简要介绍手 机的基本通信过程，了解手机在每个环节中的信号控制 方式。
8.2 射频电路
8.2.1 接收机电路
2．接收机各部分功能电路
（4）混频器（MIX） 混频器实际上是一个频谱搬移电路，将包含接收信息的射频信号
（RF）转化为一个固定频率包含接收信息的中频信号。由于中频信 号频率低且固定，因此容易得到比较大而且稳定的增益，提高接收 机的灵敏性。
混频器的主要特点是：由非线性器件构成，有两个输入端、一个 输出端，均为交流信号。混频后可以产生许多新的频率，并在多个 新的频率中选出需要的频率（中频），滤除其他成分后送到中放。 将载波的高频信号不失真地变换为固定中频的已调信号，且保持原 调制规律不变。接收机中的混频器位于低噪声放大器和中频放大器 之间，是接收机的核心。
8.2 射频电路
8.2.1 接收机电路
2．接收机各部分功能电路
（5）中频滤波器 中频滤波器在电路中个头比较大，一般为低通滤波器，保证中频
信号的纯净，在超外差接收机中应用较多。 （6）中频放大器（IFA）
中频放大器是接收机的主要增益来源，一般都是共射极放大器， 带有分压电阻和稳定工作点的放大电路，对工作电压要求高，一般 需专门供电，且在中频电路内或独立。
手机开机后，内部的锁相环PLL电路开始工作，从频率 低端到高端扫描信道，即搜索广播控制信道（BCCH）的 载频。因为系统随时都向在小区中的各用户发送出用户 广播控制信息。手机搜索到最强的BCCH载频对应的载频 频率后，读取频率校正信道（FCCH），使手机（MS）的 频率与之同步。所以每一个用户的手机在不同上网位置 （不同的小区）的载频是固定的，是由GSM网络运营商组 网时确定，而不是由用户的GSM手机来决定。手机内PLL 锁相环在工作的时候，手机的电流会有小范围的波形， 观察电流表，就会发现电流有轻微的规律性波动，说明 手机的PLL电路工作正常。
手机电路原理及维修知识培训课件(PPT76张)
八、电声器件
电声器件——实现声音信号和电信号之间转换的器件。
按其功能可分为两大类：
1、传声器： 话筒 2、扬声器： 喇叭、受话器、蜂鸣器 一、扬声器由线圈、永磁体、振膜组成，工作时电流流过线圈，通电的 线圈在磁场的作用下运动，带动振膜振动从而发出声音。 手机中常用的喇叭、受话器和蜂鸣器工作原理都一样，只不过根据他们 的频率响应范围及功率大小将其用在不同需求的电路中。
手机电路原理及维修知识
生产技术部
手机电路原理及维修知识
• 一、手机生产流程 • 二、手机电路的基本结构 • 三、手机常用电子元件介绍 • 四、常见故障的排除方法 • 五、手机测试技术及仪器操作
第一部分、手机生产流程
SMT
下载手机 软件
板测校准
组装
MMI测试
综合测试
天线测试
外观测试
功能测试
包装出货
四、 二极管（D）
二极管的特性： 单向导通\反向击穿 二极管按其在电路中的作用可分为： 整流二极管、 稳压二极管、 发光二极管、 变容二极管
二极管的封装形式：
五、三极管
三极管按极性可分为： NPN型、PNP型 三个管脚为： B—基极、C—集电极、 E—发射极 三极管在电路中主要起放大作用和开关作用。
1800M
PF08103~PF08107系列——900M/1800M双频功放：
900M OUT 1800M OUT
900M IN 1800M
PF08109B、PF08122B 系列功放：
900M OUT
IN 900M
1800M OUT
IN 1800M
PF系列各管脚功能： （双频功放的管脚乘以二） 1、输入 2、控制 3、供电 4、输出
第5章 典型手机常见故障维修 手机原理与维护教学课件
第5章 典型手机常见故障维修
图5-22 振铃电路
第5章 典型手机常见故障维修
6. 无红绿指示灯故障 由于V60红绿指示灯直接由U900控制， 因此维修 故障范围较小， 主要检查V2电压有无送到CR806正极， 负极有无连接到U900。 7. 无彩灯故障 V60的彩灯设有两种颜色， 它们由ALERT VCC提 供电源， Q1、 Q2为两个场效应管分别控制红色和绿 色彩灯， 由CPU U700发出控制信号。
5.1.1 诺基亚8210/ 8850型手机不开机的故障检修 要检修不开机的故障， 就需了解开机流程，前面
已讲述。 对于手机不开机的故障， 在未拆机前， 可以对故
障机进行一个简单的故障定位， 方法是给故障机加上 稳压电源， 按开机键， 此时注意观察稳压电源电流表 上的电流显示， 有以下几种情况：
第5章 典型手机常见故障维修
第5章 典型手机常见故障维修
2. 不开机故障的分类 （1） 人为损坏引起的不开机。 （2） 自然损坏引起的不开机。
第5章 典型手机常见故障维修
3. 不开机故障的检修方法 (1) 未按开机键有电流故障的检修流程如图5-4所示。 有漏电， 说明有短路故障存在。 短路故障经常是由于 主板有污物， 或电源转换电路、 尾插电路、 电源IC、 功放电路、 振子、 振铃电路及其排线等处存在短路。
④ 检查中频及频率合成器。 检查二本振电路， 除了振荡管Q200、 变容二极管 CR200， 还要注意周围阻容元件， 特别是C204和C205。 实物测试位置如图5-13所示。 检查一本振电路。 检查中频IC及注意有无5 V供电， 如图5-14所示。
第5章 典型手机常见故障维修
图5-13 二本振电路实物测试位置
2. 不识卡故障 不识卡故障检查： （1） 卡和卡座： 可先更换一张SIM卡试一下， 然 后处理SIM卡卡座， 注意SIM卡座的触片容易脏， 可 以用橡皮擦干净， 最好不要用刀刮。 另外， 如果SIM 卡的触片弹性不良时也可以轻轻向上推一推。 （2） 卡的供电： 插入卡时测SIM卡供电应为3 V／ 5 V。 SIM卡触点如图5-17所示。
第8章智能手机工作原理智能手机维修从入门到精通
第8章智能手机工作原理智能手机维修从入门到精通第八章：智能手机工作原理与维修精通随着科技的飞速发展，智能手机已经成为了我们日常生活中不可或缺的工具。
为了更好地理解和维护我们的智能手机，我们需要探索它的工作原理以及如何从入门到精通维修技术。
一、智能手机工作原理1、硬件结构：智能手机主要由芯片、存储器、摄像头、屏幕、电池以及各种传感器和接口组成。
这些硬件组件通过电路板上的导线连接，形成了一个完整的电子系统。
2、工作原理：智能手机的操作系统，如iOS、Android等，负责调度和分配硬件资源，使得用户可以通过触摸屏、键盘输入、手势等操作与手机交互。
应用程序通过系统API与操作系统交互，实现各种功能，如游戏、社交媒体、导航等。
3、信号传输：智能手机通过无线电波与移动网络进行通信，实现语音、短信、数据等服务。
同时，Wi-Fi和蓝牙技术使手机能够在局部范围内与其他设备进行无线通信。
二、智能手机维修从入门到精通1、入门阶段：了解智能手机的基本结构、功能以及操作系统的基础知识。
熟悉常见的维修工具和使用方法，如螺丝刀、吸盘、静电手套等。
2、初级阶段：学习诊断和解决常见的硬件故障，如更换电池、修理屏幕或摄像头等。
熟悉电子元件的基本原理和焊接技术。
3、中级阶段：掌握深入的硬件维修技巧，能够处理更复杂的故障，如更换主板芯片、修复电源管理模块等。
4、高级阶段：精通软件修复和数据恢复技术，能够解决操作系统和应用程序的故障，以及恢复丢失的数据。
三、未来发展趋势随着、5G等新技术的普及，未来的智能手机将更加智能化、高效化。
手机维修行业也将面临更多的挑战和机遇。
为了适应这一变化，维修技术人员需要不断学习和掌握新的技术和方法，以便更好地为用户提供服务。
总之，了解智能手机的工作原理以及掌握维修技巧对于我们日常使用和维护手机至关重要。
通过不断学习和实践，我们将能够更好地利用智能手机为我们的生活和工作带来更多的便利。
认识智能手机认识智能手机随着科技的飞速发展，智能手机已成为我们日常生活中不可或缺的一部分。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
直放站 :可将基地站与处于盲区内的移动
台的信号接收和转发。
GSMBiblioteka 手 机 开 机初 始 工 作
流 程
开机
自检 正常
不正常
检 查 SIM卡
不正常
正常
搜索扫描专用控制信道
显示“手机坏、请送修”、 “软件坏”、“请联系服务 商”等
“请插入SIM卡”、 “请检查SIM卡”
是否成功
接收不到 信息
接 收到 信号
0.2 数字蜂窝移动通信系统
一、本地网结构
二、区域联网结构
三、频率复用
在TDMA系统中，整个蜂窝频谱被划分为若干个频率组(信道组)，
每个频率组一般有十个到数十个频率对（发射、接收频率对），每一 个基地站区使用一套频率组。各基地站区即各蜂窝小区使用分配给该 小区的频率组来向本蜂窝区内的移动台发射信号或接收移动台信号。 相邻的蜂窝小区不使用同一频率组以避免同频干扰。但相隔一定距离 的蜂窝小区可以彼此重复使用相同频率组。
向GSM网 登记
否 是否成功
成功 显示 运 营 商 、场 强 信号
进入待机状态
第四代手机通信系统包括 TDD-LTE和FDD-LTE两种制式， LTE (Long Term Evolution)是3G 的长期演进。
中国主导制定的TDD-LTE制式采用时分双工的 通信方式，在时域上采用分离接收与发送信道方式； FDD-LTE制式则采用频分双工的通信方式，在频域上 需要两个独立的信道，一个信道用来从基站向终端 用户传送信息（下行），另一个信道用来从终端用 户向基站发送信息（上行）。
蜂窝小区的概 念实质：不同 地域的频率重 复使用。
由于CDMA系统不是依靠频率来区分用户，而是根 据扩频码的不同，所以，CDMA系统的每一个小区内 的所有用户可以使用同一个频率组（即同频），并且， 相邻的蜂窝小区也可以使用同一频率组.
用户分布不均匀时的区域划分
四、无线信道
无线信道结构
一个无线小区的频率组中，有若干条话音 信道,但只有一条控制信道。 多信道共用 :一个小区内的N条信道为该小 区所有用户共用 。 多信道共用可以大大提高信道的利用率 。 越区切换
课件制作：陈子聪
绪论 手机通信系统基础知识
0.1 手机通信系统的制式
第二代手机（2G）通信系统主要是GSM制式和窄带CDMA 制式，分别采用时分多址（TDMA）方式和码分多址(CDMA) 方 式。第三代手机（3G）通信系统属于宽带CDMA系统，主要有 欧洲的WCDMA制式、北美的cdma2000制式和中国的TD— SCDMA制式三种.
