施耐德atv12变频器rs485通讯设定和参数 (1)
1.1设置变频器通讯协议
注意：变频器通讯参数的设置需与屏的通讯参数一致（这里Modbus 地址设置为2，波特率、格式、超时就采用变频器默认设置，参数设置好后必须先断电再重新给变频器上电才能生效。
），否则将无法通讯。
1.2频率来源
注意：给定通道是设置变频器频率的来源，这里我们选择Modbus 通讯，说明变频器频率是由上位机设定通过Modbus 通讯写给变频器。
1.3命令来源设置
注意：命令通道是设置启动、停止、故障复位、反转等控制命令的来源，这里我们选择Modbus 通讯，说明变频器控制命令的是由上位机设定通过Modbus 通讯写给变频器。
根据变频器的控制流程图,施耐德变频器虽支持Modbus RTU 协议通信，但控制流程发送的代码不符合标准的Modbus用HMI 宏指令来实现对变频器的启动、停止、正反转。
也可以选择端子控制，这种方式相对通讯控制简单。
2。
Modbus 对应地址
注意：变频器物理地址为十六进制，对应到触摸屏所需要设置的地址是十进制，那他们是这样一一对应的，先将变频器物理地址十六进制数转换成十进制值，再将此十进制值加一所得到的值就是对应到触摸屏所需要设置的地址。
例如，CMD 地址为2135H，转换成十进制值是8501，那8501 加1 后所得到的值8502 就是对应到触摸屏所需要设置的地址。
施耐德ATV参数设置
ATV61参数设置➢菜单[1 变频器菜单][2 访问等级][3 打开/另存为][4 密码][5 语言选择][6 监视设置][7 显示设置]➢[1 变频器菜单][1.1简单起动]：用于快速起动的简化菜单[1.2监视]：显示电流、电机与输入/输出值[1.3设置]：访问可在运行期间修改的调节参数[1.4 电机控制]：电机参数（电机铭牌，自整定，开关频率，控制算法等）[1.5输入/输出设置]：I/O设置（缩放比例，滤波，2线控制，3线控制等）[1.6命令]：命令与给定通道的设置（图形显示终端，端子，总线等）[1.7应用功能]：应用功能设置（例如：预置速度，PID等）[1.8 故障管理]：故障管理设置[1.9通信]：通信参数（现场总线）[1.10诊断]：电机/变频器诊断[1.11软硬件识别]：变频器与内部可选件的识别[1.12出厂设置]：访问设置文件并返回出厂设置[1.13用户菜单]：用户在[7.显示设置]菜单中创建的专用菜单[1.14内置控制器卡]：可选Controller Inside（内置控制器）卡的设置➢[1.1简单起动]●[2/3线控制]tCC=2C[2线控制]●[宏配置]CFG=PnF[泵和风机]●bFr[标准电机频率]= [50 Hz IEC]（50）：IEC●nPr[电机额定功率]=●UnS[电机额定电压]=●[电机额定电流]nCr=●FrS[电机额定频率]=●nSP[电机额定速度]=●tFr[最大输出值频率]=●tUn[自整定]= [No]（nO）/ [Yes]（YES）/ [电阻已整定]（dOnE）●tUS[自整定状态]✧[电阻未整定]（tAb）：默认的定子阻抗值用于控制电机。
✧[整定等待中]（PEnd）：已经请求自整定，但还未执行。
✧[整定进行中]（PrOG）：正在执行自整定。
✧[整定失败]（FAIL）：自整定失败。
✧[电阻已整定]（dOnE）：自整定功能测出的定子阻抗被用于控制电机。
施耐德变频器参数设置
施耐德变频器参数设置施耐德是全球领先的电气设备制造商，其提供的变频器产品常用于电机调速控制系统中。
施耐德变频器参数设置涉及多方面的考虑，包括电机额定功率、负载特性、控制方式等。
在本文中，将详细介绍施耐德变频器参数设置的相关内容。
首先，施耐德变频器的参数设置需要根据电机的额定功率来确定。
变频器的额定功率应与电机额定功率相匹配，以确保系统的稳定运行。
在设置变频器参数时，需要根据电机额定功率选择适当的变频器型号，并确保变频器的额定功率与电机额定功率一致。
其次，施耐德变频器参数设置还涉及到负载特性的考虑。
根据负载的类型和特性，需要调整变频器的一些参数，以适应不同的负载要求。
例如，对于重载负载，可以适当提高变频器的过载能力；对于轻载负载，可以适当提高变频器的效率，以减少能耗。
另外，施耐德变频器参数设置还需要考虑控制方式的选择。
施耐德变频器提供了多种控制方式，包括恒定转矩控制、变转矩控制、速度闭环控制等。
根据实际需求，可以选择适当的控制方式，并设置相关的参数。
在施耐德变频器参数设置过程中，还需要关注一些其他的参数，如频率范围、加速时间、减速时间、跟踪误差等。
这些参数的设置会影响到系统的动态性能和稳定性能，需要根据具体应用的要求进行调整。
此外，施耐德变频器还支持多种通信协议和接口，可以与上位机进行通信，实现远程监控和控制。
在参数设置过程中，也需要考虑通信接口的设置，以便与上位机进行数据交换和控制指令传输。
最后，施耐德变频器参数设置完成后，需要进行系统的调试和性能测试，以验证参数的设置是否符合要求。
在调试过程中，应密切关注电机的运行状态，如电流、转矩、速度等参数的变化，以确保系统能够正常运行和达到预期的控制效果。
总之，施耐德变频器参数设置涉及多方面的考虑，包括电机额定功率、负载特性、控制方式、通信接口等。
在设置参数时，需要根据实际需求进行调整，并进行系统的调试和性能测试，以确保系统的稳定运行和良好的控制效果。
ATV施耐德变频器参数设置简易
A T V施耐德变频器参数设置简易集团标准化小组：[VVOPPT-JOPP28-JPPTL98-LOPPNN]A T V312施耐德变频器参数设置MODE---模式切换ESC---退出键盘中间---进入/确认RUN---运行STOPRESET---停止/复位注：全新变频器默认运程模式（左边3个灯循环闪烁，此模式不可设参数），按MODE键3秒至灯不闪烁，进入本地模式才可以设置参数。
每次按键盘中间进入或者确认，按ESC退出，旋转键盘可选择参数。
必设参数:1、电机参数（根据电机铭牌设置）drC---nCr（电机额定电流）bFr（电机标准频率）nSP（电机额定转速）UnS（电机额定电压）2、SEt---ItH电机热电流(按电机额定电流1.2倍设置)HSP上限频率(默认50HZ,电机是60HZ的要设置60HZ)3、FLt---rsf---LI5故障复位点一、面板操作1、CtL---LAC---L3(按键盘中间2秒确定)CHCF--SEPCdI---LOC（本地）FrI---AIUIrOt--dFr电机正转（drs，电机反正）2、rEF---AIUI运行频率(100对应HSP设置频率,50/60HZ)进到该参数里面，再旋转键盘可调频率。
二、端子控制1、CtL---LAC---L3(按键盘中间2秒确定)CHCF--SEPCdI---tEr（端子控制）FrI---AIUI2、rEF---AIUI运行频率(100对应HSP设置频率,50/60HZ)三、压力传感器控制4-20mA(AI3端子控制)1、CtL---LAC---L3(按键盘中间2秒确定)CHCF--SECdI---tEr（端子控制）FrI---AI3（给定通道）2、I-O----CrL3控制最小值9.2（计算公式：16÷40x压力+4，40是传感器量程)CrH3控制最大值11.2（9.2-11.2对应13-18MPa，稳定在15，16MPa）AOIt--4A（传感器接线：上面有1,2,3,4角，1角是电源线，2角是信号线）。
(完整版)施耐德变频器Modbus通讯概要(中文).docx
ATV303 Modbus 通讯概要刘允松李平下面列出ATV303变频器做Modbus通讯时的要点和注意事项：一、 RS485 口定义ATV303集成RS485 串行通讯口，并驻留Modbus RTU串行通讯协议，允许其与主流上位机通讯。
RS485口的物理形式是RJ45。
针脚排列定义如图 1 所示。
图 1其中 4 和 5 是数据发送 /接收口，也是Modbus 通常使用的。
8 是 GND ，在做 Modbusbus 通讯时通常要求接上，可以提高通讯质量。
7 可以由变频器提供 10V 电源，用来外拉面板或某些型号的232/485 的转换头使用。
此 RJ45 口除 Modbus 通讯外的其它用途：1.可以用来外拉面板（型号为VW3A1006 ）；2.可以连接 PC 监控软件；3.可以连接简易参数下载器；4.可以连接多功能参数下载器。
二、通讯参数设置：通讯参数主要在通讯菜单 700-中设置，主要有 Modbus 地址（站号），波特率，数据格式、超时等等。
图2另外 ATV303 的 Modbus 默认要求一旦数据开始读写，必须有连续的数据交换，变频器依据Modbus 超时进行 Consistency Check 。
如果超过该时限没有接到数据交换指令，即判定串行连接故障。
因此必须对数据进行循环读或写。
另一种解决的方式是在故障管理菜单菜单中屏蔽串行连接故障，即将参数611 设置为 00.注意这种方法是一种偷懒的方法，图 3潜在的危险时当出现真正的通讯连接故障（如遇到干扰），变频器将不能发现。
四、控制通道的设置：如果作 Modbus 通讯的目的仅仅是读取变频器的状态和变量，例如输出频率，输出电流，故障记录等，控制通道是不用设置的。
典型的状态参数地址为：如果Modbus通讯的目的是用来以上位机控制变频器的给定频率和/或起停命令，则需要在400-菜单中对控制通道进行设置。
如果以上位机同时控制变频器的给定频率和起停命令，其实也可以不做设置。
施耐德ATV12变频器安装及编程手册
目录重要信息___________________________________________________________________________________________________________________ 4开始之前___________________________________________________________________________________________________________________ 5文档结构____________________________________________________________________________________________________________________ 7软件改进方面_______________________________________________________________________________________________________________ 8设置步骤(参考快速起动)____________________________________________________________________________________________________ 9设置 - 初步建议_____________________________________________________________________________________________________________ 10变频器型号 _________________________________________________________________________________________________________________ 11尺寸与重量_________________________________________________________________________________________________________________ 12安装________________________________________________________________________________________________________________________ 13接线________________________________________________________________________________________________________________________ 16电源端子__________________________________________________________________________________________________________________ 20控制端子__________________________________________________________________________________________________________________ 23检查清单__________________________________________________________________________________________________________________ 29出厂设置__________________________________________________________________________________________________________________ 30基本功能___________________________________________________________________________________________________________________ 31编程_______________________________________________________________________________________________________________________ 32参数表结构________________________________________________________________________________________________________________ 33功能兼容性表______________________________________________________________________________________________________________ 36给定模式 rEF_______________________________________________________________________________________________________________ 37监视模式 MOn______________________________________________________________________________________________________________ 38配置模式 ConF_____________________________________________________________________________________________________________ 44配置模式 - MyMenu_________________________________________________________________________________________________________ 45配置模式 - 完整菜单 (FULL)__________________________________________________________________________________________________ 47维护_______________________________________________________________________________________________________________________ 99替换 ATV11 - ATV12________________________________________________________________________________________________________ 100诊断和故障检修 ___________________________________________________________________________________________________________ 107应用说明__________________________________________________________________________________________________________________113短路等级和支路保护________________________________________________________________________________________________________119Wiring____________________________________________________________________________________________________________________ 120组织树____________________________________________________________________________________________________________________ 121参数索引 __________________________________________________________________________________________________________________122重要信息注意在安装、操作或维护本设备之前，请仔细阅读这些说明，并熟悉本设备。

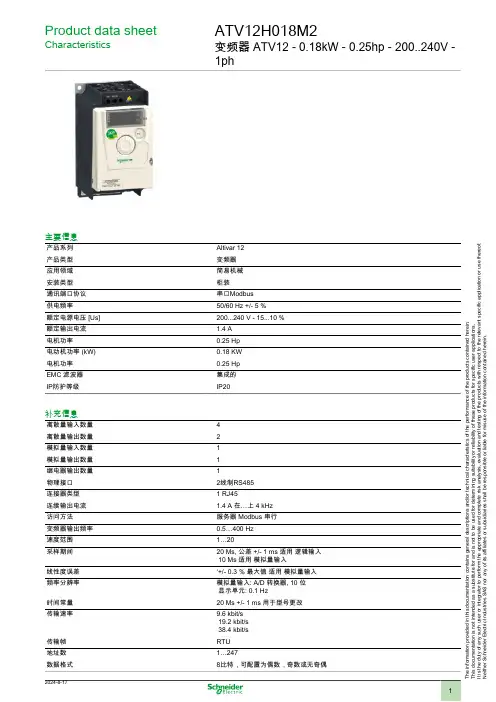

施耐德 Altivar 12 ATV12H018M2 变频器 数据表
Product data sheetCharacteristicsATV12H018M2变频器 ATV12 - 0.18kW - 0.25hp - 200..240V -1ph主要信息产品系列Altivar 12产品类型变频器应用领域简易机械安装类型柜装通讯端口协议串口Modbus 供电频率50/60 Hz +/- 5 %额定电源电压 [Us]200...240 V - 15...10 %额定输出电流1.4 A 电机功率0.25 Hp 电动机功率 (kW)0.18 KW 电机功率0.25 Hp EMC 滤波器集成的IP防护等级IP20补充信息离散量输入数量4离散量输出数量2模拟量输入数量1模拟量输出数量1继电器输出数量1物理接口2线制RS485连接器类型1 RJ45连续输出电流1.4 A 在…上 4 kHz访问方法服务器 Modbus 串行变频器输出频率0.5…400 Hz速度范围1 (20)采样期间20 Ms, 公差 +/- 1 ms 适用 逻辑输入 10 Ms 适用 模拟量输入线性度误差‘+/- 0.3 % 最大值 适用 模拟量输入频率分辨率模拟量输入: A/D 转换器, 10 位 显示单元: 0.1 Hz时间常量20 Ms +/- 1 ms 用于型号更改传输速率9.6 kbit/s 19.2 kbit/s 38.4 kbit/s传输帧RTU地址数1 (247)数据格式8比特，可配置为偶数，奇数或无奇偶T h e i n f o r m a t i o n p r o v i d e d i n t h i s d o c u m e n t a t i o n c o n t a i n s g e n e r a l d e s c r i p t i o n s a n d /o r t e c h n i c a l c h a r a c t e r i s t i c s o f t h e p e r f o r m a n c e o f t h e p r o d u c t s c o n t a i n e d h e r e i n .T h i s d o c u m e n t a t i o n i s n o t i n t e n d e d a s a s u b s t i t u t e f o r a n d i s n o t t o b e u s e d f o r d e t e r m i n i n g s u i t a b i l i t y o r r e l i a b i l i t y o f t h e s e p r o d u c t s f o r s p e c i f i c u s e r a p p l i c a t i o n s .I t i s t h e d u t y o f a n y s u c h u s e r o r i n t e g r a t o r t o p e r f o r m t h e a p p r o p r i a t e a n d c o m p l e t e r i s k a n a l y s i s , e v a l u a t i o n a n d t e s t i n g o f t h e p r o d u c t s w i t h r e s p e c t t o t h e r e l e v a n t s p e c i f i c a p p l i c a t i o n o r u s e t h e r e o f .N e i t h e r S c h n e i d e r E l e c t r i c I n d u s t r i e s S A S n o r a n y o f i t s a f f i l i a t e s o r s u b s i d i a r i e s s h a l l b e r e s p o n s i b l e o r l i a b l e f o r m i s u s e o f t h e i n f o r m a t i o n c o n t a i n e d h e r e i n .通讯服务读保持寄存器 (03) 29字写单寄存器（06） 29字写多寄存器 （16） 27字读/写多个寄存器 (23) 4/4字读设备标识 (43)极化方式无阻抗4 quadrant operation possible False异步电机控制配置文件压频比(V/F)无传感器的通量矢量控制二次电压/频率比Maximum output frequency4 KHz瞬时过转矩150…170 % 额定电机转矩取决于驱动器的额定值和电机类型加速和减速倾斜U从 0 至 999.9 s 线性S电机滑差补偿出厂预置可调开关频率 2...16 kHz 可调4...16 kHz 有额定开关频率 4 kHz制动至停止采用直流注入Brake chopper integrated False线路电流 3.4 A 在…上 100 V (重载)2.8 A 在…上 120 V (重载)最大输入电流 2.8 AMaximum output voltage240 V视在功率0.7 KVA 在…上 240 V (重载)最大瞬变电流 2.1 A 在 60 s (重载)2.3 A 在 2 s (重载)电网频率50...60 HzRelative symmetric network frequency tolerance5 %预期线路Isc1 KABase load current at high overload 1.4 A功耗W自然冷却: 18.0 WWith safety function Safely Limited Speed (SLS)FalseWith safety function Safe brake management (SBC/SBT)FalseWith safety function Safe Operating Stop (SOS)FalseWith safety function Safe Position (SP)FalseWith safety function Safe programmable logic FalseWith safety function Safe Speed Monitor (SSM)FalseWith safety function Safe Stop 1 (SS1)FalseWith sft fct Safe Stop 2 (SS2)FalseWith safety function Safe torque off (STO)FalseWith safety function Safely Limited Position (SLP)FalseWith safety function Safe Direction (SDI)False保护类型线路电源过压总线供电欠压输出相线和接地之间的过流过热保护电机各相线之间短路防止三相输入相损失电机热保护通过驱动连续计算I²T紧固力矩0.8 N.M隔离电源与控制之间的电路每套数量"一套 1 只"宽度72 Mm高度143 Mm深度102.2 Mm净重0.7 Kg环境工作海拔> 1000, < 2000 电流降额 1%/100m<= 1000 m 无降容操作位置垂直方向 +/- 10°产品认证NOM[RETURN]CSA[RETURN]C-Tick[RETURN]UL[RETURN]GOST[RETURN]RCM[RETURN]标识CE符合标准UL 508CUL 618000-5-1IEC 61800-5-1IEC 61800-3组装方式在底板上电磁兼容性抗快速瞬变 级别 4 符合 IEC 61000-4-4静电放电抗干扰 级别 3 符合 IEC 61000-4-2免于传导干扰 级别 3 符合 IEC 61000-4-6射频电磁场辐射抗扰度试验 级别 3 符合 IEC 61000-4-3浪涌放电抗干扰 级别 3 符合 IEC 61000-4-5电压下降与断路抑制测试 符合 IEC 61000-4-11Environmental class (during operation)Class 3C3 according to IEC 60721-3-3Class 3S2 according to IEC 60721-3-3150 m/s² at 11 msMaximum acceleration under shock impact (during operation)10 m/s² at 13...200 HzMaximum acceleration under vibrational stress (during operation)Maximum deflection under vibratory load (during operation)1.5 mm at 2...13 Hz过电压类别Class III调节回路可调的PID调节器电磁辐射辐射发射 环境1分类C2 符合 IEC 61800-3 2...16 kHz 屏蔽电缆传导发射 未集成的EMC滤波器 环境1类C1 符合 IEC 61800-3 2, 4, 8, 12 和 16 kHz 屏蔽电缆 <5传导发射 未集成的EMC滤波器 环境1分类C2 符合 IEC 61800-3 2...12 kHz 屏蔽电缆 <5 m传导发射 未集成的EMC滤波器 环境1分类C2 符合 IEC 61800-3 2, 4 和 16 kHz 屏蔽电缆 <10 m传导发射 附加的EMC滤波器 环境1类C1 符合 IEC 61800-3 4...12 kHz 屏蔽电缆 <20 m传导发射 附加的EMC滤波器 环境1分类C2 符合 IEC 61800-3 4...12 kHz 屏蔽电缆 <50 m传导发射 附加的EMC滤波器 环境2分类C3 符合 IEC 61800-3 4...12 kHz 屏蔽电缆 <50 m抗振动 1 gn (f = 13…200 Hz) 符合 IEC 60068-2-6波峰至波峰 1.5 mm (f = 3…13 Hz) - 驱动器未装在DIN对称导轨上 - 符合 IEC 60068-2-6抗冲击15 gn 适用 11 ms 符合 IEC 60068-2-27相对湿度5…95 % 无凝结 符合 IEC 60068-2-35…95 % 无滴水 符合 IEC 60068-2-3噪音级别0 DB污染等级2Ambient air transport temperature-25…70 °C环境温度-10…40 °C 无降容40…60 °C 电流降额 2.2 %/ °C贮存环境温度-25…70 °C包装单位Unit Type of Package 1PCENumber of Units in Package 11Package 1 Height11.500 CmPackage 1 Width18.600 CmPackage 1 Length19.500 CmPackage 1 Weight887.000 GUnit Type of Package 2S06Number of Units in Package 245Package 2 Height75.000 CmPackage 2 Width60.000 CmPackage 2 Length80.000 CmPackage 2 Weight52.780 KgREACh法规REACh 声明欧盟ROHS指令主动合规性（超出欧盟 RoHS 法定范围的产品）无汞是中国 ROHS 管理办法中国 ROHS 声明RoHS 豁免信息是WEEE该产品必须经特定废物回收处理后弃置于欧盟市场，绝不可丢弃于垃圾桶中。
ATV12_培训教程.
● 无制动电阻器时可达额定转矩的70％（ATV11 为20％）
Schneider Electric - ISBU VSD Marketing
26
ATV12 技术规格
EMC等级
● 传导式和辐射式EMC散射性,符合 EN 61800-3 第2版
环境 1
环境 2
« 民用»
C1 C3 电机屏蔽电缆长度≤5m , 开关频率 为 2, 4, 8, 12 或16kHz的 ATV12..M2 带附加EMC滤波器 ATV12..F1 ATV12..M3 ATV12..M2 电缆长度≤ 20m
P: 基座版 H: 散热器版
018 : 0.18 kW 037 : 0.37 kW 055 : 0.55 kW 075 : 0.75 kW U15 : 1.5 kW U22 : 2.2 kW U30 : 3 kW U40 : 4kW
TQ: 批量大包装(仅对 ATV12H…M2系列)
F1: 100V 单相 M2: 200V 单相 M3: 200V 三相
5
ATV12 概述
2种版本
● 带散热器型
● 带基座型
带有散热器的变频器， 用于普通工作 环境和带有风机冷却的机柜安装
Schneider Electric - ISBU VSD Marketing
带有基座的变频器， 用于安装在设备 框架上，框架的表面应能散热
6
ATV12 概述
型号组成
ATV12 . ... .. ..
● Size 2 : 105 x 142 x
131 (1.5 - 2.2 kW 3φ, ATV11 : 117*x130x163*) 156 (1.5 - 2.2 kW 1φ, ATV11: 117*x130x163*)
ATV12培训教程[1]
New
设置 功率范围 显示
对话工具
菜单
接线 通讯 辅助工具
ATV11
•电机铭牌 • 0.18 至 2.2 kW, 三个系列 (欧, 美，亚) • 3 个字符
• 电位器 (仅限亚洲版)
• 一个整体，无分支
• 简略表明端子 •无 • PowerSuite2
掉电（包装盒中）编 • 无 程
PPT文档演模板
ATV12
ATV12_培训教程
PPT文档演模板
2020/10/29
ATV12培训教程[1]
施耐德电气 “小金刚” ATV12 培训教 程
目录
PPT文档演模板
> 概述 > 产品简介 > 技术规格 > 人际对话接口 > 功能列表 > 调试 > Q&A
ATV12培训教程[1]
施耐德电气 “小金刚” ATV12 培训教 程
TQ: 批量大包装(仅对 ATV12H…M2系列)
F1: 100V 单相 M2: 200V 单相 M3: 200V 三相
PPT文档演模板
ATV12培训教程[1]
施耐德电气 “小金刚” ATV12 培训教 程
目录
PPT文档演模板
> 概述
> 产品简介
> 技术规格 > 人际对话接口 > 功能列表 > 调试 > Q&A
ATV12培训教程[1]
ATV12 VS. ATV11
New
逻辑输入采样时间 漏电电流 模拟量输出 最高输出频率 电流保护 制动能力
ATV11
• 10 至 20 mS (+/-15 ms) • 一台变频器可能使漏电保护开关(RCD)跳闸 •无 • 200 Hz • 软件 LIC • 制动力矩:20%电机额定力矩(不接制动电阻)
施耐德变频器参数设置
施耐德变频器参数设置引言《孙子•谋攻篇》：“知彼知己，百战不殆；不知彼而知己，一胜一负；不知彼，不知己，每战必殆。
”工业设备的使用如何达到最大效能以及最佳效果，需要使用人员充分了解设备性能以及工艺要求，所以变频器参数设置或者优化是非常重要的环节，古人云失之毫厘差之千里就是这个道理。
参数设置可以是手持编程器操作，也可以是面板操作，部分机型还可以是电脑软件下载参数组面板按键简介1、变频器运转的最简配置1.1电机铭牌参数几线制 电压V 、电流A 、频率Hz1.2电机限制参数（优化）EWfflfrlii・IfiCEMT)保心朋罰您• tt -jicw/ -»xawi^-?<l CCWt ^HWF —W HIPR- tj・專大总漏屮攜縫fJL 知霍過+缨编悅KM 繼議启动加减速时间 输出频率上下限值 制动模式□丽弹控制了□〔2甘控制“比）口〔工线控制住⑴左堆嬉笛：由翳人耿辱卩或耳戒舟毎;3卩呈】或*奈町博刖i两亍应疔规■snuree〔專事）JE数示開：專现!2鳩（脉冲貶制h用 4 ^fi'称冲!£構握功・用*卿1"称冲Furt•气.fl^lHllflWh接线方式选择trm甜厂凹■5Q 6(3[5CHrlECK5O)D [50Hl IEC](J' (IEG.口[GCH I NtMAh^oit MT MANt»M«9rn re«N*a.下■的i*trum*io■丁网.rwKnsioM» ・i 賣・・fM c)Cfh[<miFmi)(Fr$).[車机■庫也廈15卸)甲[■此糊岀IMVT)wo・口赴iiMjn哺(电机紬備■柚1】冋，闻9【丙谅>1弹旳，'」［输入"相）［□［电机tl宦功率］出習黄鼎鶴笊們决护骼tt上馆出的电郴僦tS孰»* [ lC»Fr}>[CQH>^q)^Q), 口啊最E輯冲hl >1 - ffiOH： FJfiMA] ((；.)), |U HP( Wyo砸」［电机猟定电圧］MS 口【龍网■«■・■辅帧*■!«旧均狈电1巾變HLD （自亩陣罠］严山岀购故陳，井自由曙机.tojRRkt-e, ［«AMM）HIMIMK.■KIBUAQ相比*祖■・.ffwavait只可更厦罔・魅Htn的daTH■中m问KE»I tsdimmus^a*TV6MMJ I100 P ?40VMTV61M«N4t 300 V 4«0V ^*TV61*»^X| 400 T 600 V-*rv61w¥i AOO□［电机験定电5«］j机“上馆出的僵机5不眺連,u［胆机施罡頻痂］o.» ■■ 1・J A福晌■■庫砂虚re由冷龙狗壘聞0 stsfiftHi, os 劉n舷50 HfI&E*上mmfimMv,出厂愴■期期u. tt*( K^O rainwHi. ■・imvnwHj.」［呢机Htift度310 ft 60.000 rpni 由变・■■崔■出龙锯kt上话岀萨;申机酬里冶山一ttiuUlffiMl：* 0 X Fpm. MtB 为10.00 K SO OOkrpm. __MBMUt tttffWlBBftMWllHt AUHtWlAftnM・ BH苹»IBM7电机铭牌参数二、变频器调试注意事项变频器调试步骤一般遵循：通电测试、空载运行测试，带载运行测试，联机互动测试1.通电测试通电测试主要是测试变频器各操作按键是否正常有效，显示模块是否正常麗示屛与按键的功能显示与按键是否正常2. 变频器空载运行测试主要测试项目：变频器手动，点动运行是否正常，加减频率是否流畅。

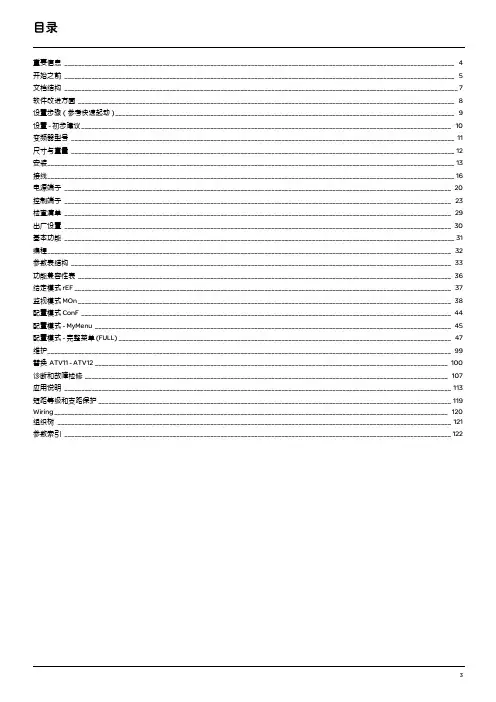

施耐德ATV12变频器安装及编程手册
目录重要信息___________________________________________________________________________________________________________________ 4开始之前___________________________________________________________________________________________________________________ 5文档结构____________________________________________________________________________________________________________________ 7软件改进方面_______________________________________________________________________________________________________________ 8设置步骤(参考快速起动)____________________________________________________________________________________________________ 9设置 - 初步建议_____________________________________________________________________________________________________________ 10变频器型号 _________________________________________________________________________________________________________________ 11尺寸与重量_________________________________________________________________________________________________________________ 12安装________________________________________________________________________________________________________________________ 13接线________________________________________________________________________________________________________________________ 16电源端子__________________________________________________________________________________________________________________ 20控制端子__________________________________________________________________________________________________________________ 23检查清单__________________________________________________________________________________________________________________ 29出厂设置__________________________________________________________________________________________________________________ 30基本功能___________________________________________________________________________________________________________________ 31编程_______________________________________________________________________________________________________________________ 32参数表结构________________________________________________________________________________________________________________ 33功能兼容性表______________________________________________________________________________________________________________ 36给定模式 rEF_______________________________________________________________________________________________________________ 37监视模式 MOn______________________________________________________________________________________________________________ 38配置模式 ConF_____________________________________________________________________________________________________________ 44配置模式 - MyMenu_________________________________________________________________________________________________________ 45配置模式 - 完整菜单 (FULL)__________________________________________________________________________________________________ 47维护_______________________________________________________________________________________________________________________ 99替换 ATV11 - ATV12________________________________________________________________________________________________________ 100诊断和故障检修 ___________________________________________________________________________________________________________ 107应用说明__________________________________________________________________________________________________________________113短路等级和支路保护________________________________________________________________________________________________________119Wiring____________________________________________________________________________________________________________________ 120组织树____________________________________________________________________________________________________________________ 121参数索引 __________________________________________________________________________________________________________________122重要信息注意在安装、操作或维护本设备之前，请仔细阅读这些说明，并熟悉本设备。
