光电直读水表系统
光电直读水表系统
一、采集原理分析
智能直读表计的数据通过集中器或手持器装置采集。
1.集中器或手持器内部具有电源模块，通过继电器控制给M-BUS总线供电。
表
计通过M-BUS总线连接到集中器或手持器，当进行抄表工作时，首先控制接通M-BUS电源，此时总线上的智能直读表计通电，CPU根据表计的地址码分别读取表记数据。
2.集中器具有4个M-BUS通道，每通道可以接入60块智能直读表计。
手持器
具有1个M-BUS通道，可接入80块表计。
3.读取一只表数据的时间小于1s。
集中器最小读表周期为5min。
4.具有断线检测功能：智能直读表计的M-BUS总线被剪断后，不影响表计的正
常计量，集中器或手持器读表时就会发现，在重新接好线后，再次读表，就是表计的当前窗口值。
不需要重新置入和修改参数、底数等维护。
5.具有短路防护功能：M-BUS总线短路后，集中器自动保护不会烧坏，并形成
报警事件，上报到抄表主站提醒人员检修。
短路修复后，集中器自动恢复运行。
6.具有国内独有的双重防护和自环自愈功能，即总线的两端分别接入集中器的
两个不同端口，在总线任意位置开路时，系统能够正常运行，集中器仍然可以读到所有的表计，并且可判断出开路位置，为检修提供了方便。
二、工作原理
光电直读表字轮与普通字轮不同，在字轮中间制作了3个一定角度的透光孔（如图示），光线通过过光孔可以从字轮的一侧透射到字轮的另一侧。
在个十百千位各个字轮的两侧，分别安装1组光电管（如下图所示），每组光电管由5个发光管和5个接收管组成。
发光管及接收管的位置安装好是固定的，当字轮转动时，字轮过光孔的角度产生变化，相应发光管发出的光线透过轮照射到字轮另一侧的数量和位置随着发生变化。
即在字轮处于0-9各个读数上，光线透过字轮的照射到的字轮另侧的数量及位置都不同，依据这个原理进行编码，再经译码读出水表的数据。
光电直读表字轮字轮与模块装配示意图
透光孔字轮光电直读模块
三、整体性能与功能
1.通过编码与译码将表的字轮数“直读”出来，是字轮上数位的物理位置翻译；
2.系统（或手抄器）在读表时送电到表内，不用电池，也不需要电源来维持数
据的准确；
3.译码器读表瞬间完成译码，送出数据，表的输出数与表的字盘读数无偏差，
抖动、回流、强磁干扰都不能影响译码读数；
4.表具有唯一的标识码，即表地址（出厂编号）：8位数字；
5.通过总线远程传输用量信息及其它信息；
6.提供RS485总线传输或MBUS总线传输，可单独工作亦可组成网络系统，信
息由专用手抄器单独抄读或系统联网抄读；
7.“0”功耗，故障率降低，寿命更长；
8.智能化电子单元完全密封于计数器中、与水隔离，不受外界水及湿气侵蚀；
四、中继器功能：
1.集成了开关电源、通讯中继器和电源控制器三大功能，具有防雷作用的同时
还具有总线隔离功能；
2.内部电路能自动感知数据流方向，自动切换使能控制端，并对信号进行放大、
增强；
3.当主干网上有抄表信号时，给采集器供电并打开通讯线路；当主干网无通讯
信号时，中继器的输出和输入由内部继电器触点断开，使得中继网络与主干网络处于完全隔离状态。
五、智能数据采集器（MBUS型）功能：
1.系统通过寻址方式访问对应采集器输出通道内表单元，而不影响其它采集器
输出通道内表单元工作；
2.通道输出扩展，在网络数据传输时，为M-BUS表单元供给电源及通讯通道；
3.对通信链路的信号进行放大，可延长网络传输距离及增加网络负载能力；
4.仅在抄表的瞬间通过中继网供电，系统整体功耗降低，抗干扰能力强。
六、直读式抄表系统功能说明
1.费用管理：费用的统计、查询、备份、报表、收费单的生成。
2.三表管理：不需设置表底数、表常数。
3.小区管理：设置小区有关参数。
4.用户管理：管理和控制每户的用量及结算方式等。
5.事务日志：系统工作情况的保留、查询。
6.分级管理：可以设定不同的管理操作人员及其权限。
7.实时抄表：实时抄取任一表计当前数据及状态。
8.自动校时：定时抄表时自动校正系统内装置的时间。
9.数据保留：系统可查询历史数据。
10.可按编号、地址、姓名、电话等信息查询用户资料。
11.对用户每月的用量进行统计并计算出金额。
附：直读式远传水表工作原理
采用字轮刻度识别技术。
光电直读计数器编码智能水表其特点为透射式光电转换直读水表，读取抄表瞬间计数器字轮位置状态，采用光电编码器原理，将每个字轮作为一个码盘，五个红外接收管感应字轮上的透光槽射过来的红外光而引起的电平变化组成一组五位数码，译码后远传至系统计算机在抄表界面上显示与水表窗口示值相同的数字。
表1传感器输入电压状态组合与水表显示数字间的对应关系
010011001000011
10001
9m 31m 32m 3
0m 3。
光电直读水表原理

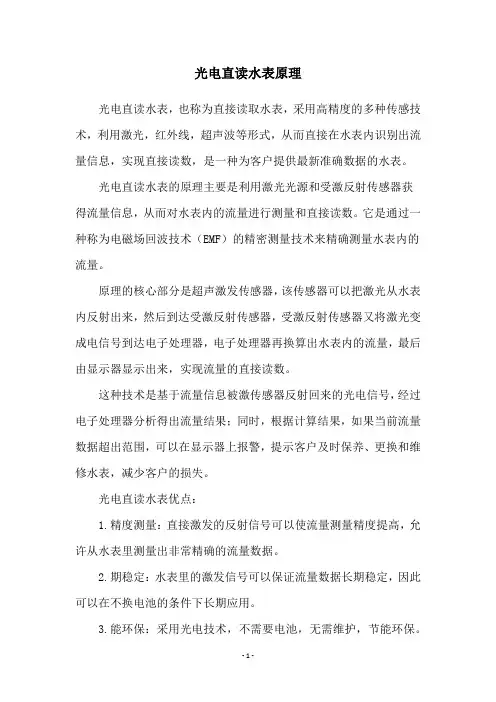

光电直读水表原理
光电直读水表，也称为直接读取水表，采用高精度的多种传感技术，利用激光，红外线，超声波等形式，从而直接在水表内识别出流量信息，实现直接读数，是一种为客户提供最新准确数据的水表。
光电直读水表的原理主要是利用激光光源和受激反射传感器获
得流量信息，从而对水表内的流量进行测量和直接读数。
它是通过一种称为电磁场回波技术（EMF）的精密测量技术来精确测量水表内的流量。
原理的核心部分是超声激发传感器，该传感器可以把激光从水表内反射出来，然后到达受激反射传感器，受激反射传感器又将激光变成电信号到达电子处理器，电子处理器再换算出水表内的流量，最后由显示器显示出来，实现流量的直接读数。
这种技术是基于流量信息被激传感器反射回来的光电信号，经过电子处理器分析得出流量结果；同时，根据计算结果，如果当前流量数据超出范围，可以在显示器上报警，提示客户及时保养、更换和维修水表，减少客户的损失。
光电直读水表优点：
1.精度测量：直接激发的反射信号可以使流量测量精度提高，允许从水表里测量出非常精确的流量数据。
2.期稳定：水表里的激发信号可以保证流量数据长期稳定，因此可以在不换电池的条件下长期应用。
3.能环保：采用光电技术，不需要电池，无需维护，节能环保。
4.少客户维修成本：由于采用光电技术，不需要维护，可以减少客户的维修成本。
从上面可以看出，光电直读水表是一种新型的水表，集合了多种传感器以及激光光源的测量技术，可以更加准确的测量水表内的流量，且在安全可靠、精准度高，维修率低等方面有着独特的优势，有助于更好地指导客户管理水表，满足客户的要求。
光电直读水表 工作原理
光电直读水表工作原理【摘要】光电直读水表采用先进的光电技术，实现自动读取用水量的功能。
传感器原理是通过光电传感器感知水表运行情况，将数据传输给数据采集和处理模块进行处理。
数据采集和处理模块将处理后的数据显示在水表上并传输到云端进行记录和分析。
免电源设计使得水表不需要外部电源供应，长期稳定运行。
防水防尘设计确保水表在恶劣环境下依然能正常工作。
光电直读水表具有读数准确、使用便捷等优势，未来发展方向主要在提高数据传输速度和节约能源消耗上。
光电直读水表在智能化水表领域具有广阔的应用前景，为提高用水管理效率做出了重要贡献。
【关键词】光电直读水表、工作原理、传感器原理、数据采集和处理、显示和传输、免电源设计、防水防尘设计、优势、未来发展方向、总结1. 引言1.1 光电直读水表工作原理光电直读水表是一种应用了光电传感技术的智能水表，其工作原理基于传感器原理、数据采集和处理、显示和传输、免电源设计以及防水防尘设计。
通过光电传感器实现水表读数的自动采集和传输，无需人工读数，可以大大提高抄表效率和准确性。
传感器原理是光电直读水表的核心，通过传感器将水表内部的数据转化为电信号，再通过数据采集和处理模块进行数字化处理和存储。
显示和传输模块将处理后的数据通过显示屏显示，并通过无线传输技术将数据传输给用户或水务部门。
免电源设计使得光电直读水表无需外部电源，可以自行获取能量进行工作，减少了电池更换的频率和维护成本。
防水防尘设计保障了水表在潮湿或灰尘环境下的正常运行。
光电直读水表的优势在于高效、准确、节能和方便，未来发展方向是更加智能化、数字化和网络化。
光电直读水表的工作原理是基于先进的光电传感技术和智能化设计，为水表行业带来了重要的革新。
2. 正文2.1 传感器原理传感器原理是光电直读水表工作的核心部分，其主要功能是通过感知水流的情况，将水表读数转换成电信号并传输到数据采集和处理模块。
传感器原理可以分为两个部分：光电传感器和流量传感器。

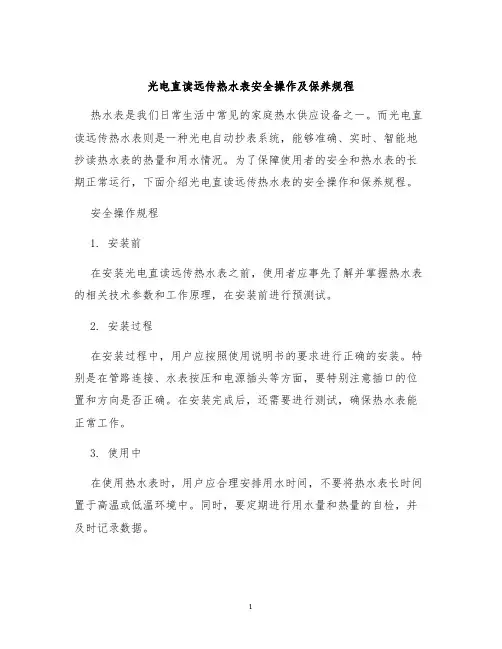

光电直读远传热水表安全操作及保养规程
光电直读远传热水表安全操作及保养规程热水表是我们日常生活中常见的家庭热水供应设备之一。
而光电直读远传热水表则是一种光电自动抄表系统，能够准确、实时、智能地抄读热水表的热量和用水情况。
为了保障使用者的安全和热水表的长期正常运行，下面介绍光电直读远传热水表的安全操作和保养规程。
安全操作规程1. 安装前在安装光电直读远传热水表之前，使用者应事先了解并掌握热水表的相关技术参数和工作原理，在安装前进行预测试。
2. 安装过程在安装过程中，用户应按照使用说明书的要求进行正确的安装。
特别是在管路连接、水表按压和电源插头等方面，要特别注意插口的位置和方向是否正确。
在安装完成后，还需要进行测试，确保热水表能正常工作。
3. 使用中在使用热水表时，用户应合理安排用水时间，不要将热水表长时间置于高温或低温环境中。
同时，要定期进行用水量和热量的自检，并及时记录数据。
4. 保养时定期对光电直读远传热水表进行保养，包括清洗水表内部、清除管道堵塞、松动和磨损等故障。
同时，要注意对切断电源和水源进行保护。
5. 紧急处理当出现热水表故障或异常时，用户应及时切断电源或水源，以免出现更严重的安全事故。
如果自身不能解决问题，可以联系设备的维护人员进行紧急处理。
保养规程1. 清洗热水表在使用一段时间后，会因为水垢和污垢的堆积而影响到使用效果和准确性。
因此，用户应每年至少对热水表进行一次清洗，以保证其正常工作和准确读数。
2. 检查定期检查热水表的各个部件是否损坏或松动，如发现有问题，应及时清除或修复，避免进一步损坏设备。
3. 维护热水表在经过一段时间的使用后，可能会存在一些故障，如电源故障等。
对于这些故障，在保证自身安全的前提下，可以进行简单的维护，如更换电池或查看电源插头是否插紧等。
4. 预防措施在热水表的日常使用中，要注意防止热水表受到外力损坏，防止水源中带有过多的杂质，避免水流盲目的涌入热水表。
同时，在启用新水管和水源时，应先排空管路内的杂质和气体，以保证热水表的正常使用。
Meter-Bus水表技术说明书
1 概述四位干式M_BUS光电直读水表是由湖南威铭能源科技有限公司在原有的四位干式TTL 输出光电直读表产品基础上设计开发的一款直读水表，采用了MEGA48单片机作为主芯片，TSS721A芯片作为M_BUS接口芯片。
光电直读水表是市场应用的主流方向，M_BUS光电直读水表需求很大，而我们一直还没有自己的产品，为了填补这个空白，我们迫切需要开发一款M_BUS的水表。
四位干式光电直读M_BUS水表正是基于这样的背景下提出立项，我们在这个产品的研发上已经做了很多工作，我们的设计会在其他同类产品的基础吸取各家之长，并根据现有的各项测试结果进行设计。
1.1 制造标准CJ-T188-2004《户用计量仪表数据传输技术条件》CJ/T224—2006《电子远传水表》GB/T778-1996《冷水水表》GB 50131—2007《自动化仪表工程施工质量验收规范》JJG 686-2006《热水表检定规程》GB/T17626-2006《电磁兼容试验和测量技术》JB/T8802-1998《热水水表规范》拟制：王霜剑2009-10-16 图号：OCQF2.789.013JS审核：工艺: 第1页共26页标准化：2 光电直读水表工作原理2.1 设计思想和直读水表特点光电直读水表利用光电直读原理，用电子装置直接读取机械字轮上面的读数，而不是存储计量的脉冲连续数据，因此不会因为传输介质问题或者存储信息偶尔丢失而造成数据永久丢失，具有实际读数据错误的可恢复性，有助于整个抄表系统的可靠性。
四位干式光电直读表采用在原有OEM产品基础上改进设计的光电直读模块，优化了原有的软硬件设计，进一步提高读数可靠性的同时考虑了扩展性，在产品的生产工艺性上做了很多的考虑。
是后面将要研发几个系列远传水表的基础平台。
2.2 光电直读工作原理无源光电直读数字化远传水表包括改装的基表与光电直读模块。
改装的基表在原机械计数器的基础上增设了电子发讯装置。
基表计数器字轮旋转,指针固定,且基表计数器字轮上刻有单环半圆编码透空孔。

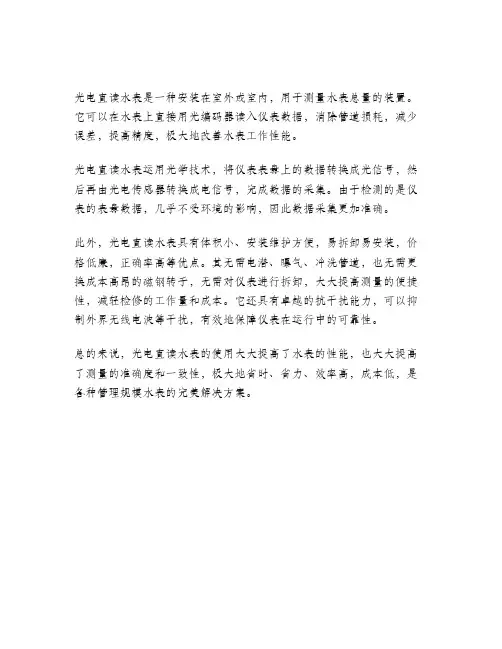

光电直读水表原理
