半导体温差发电技术经验

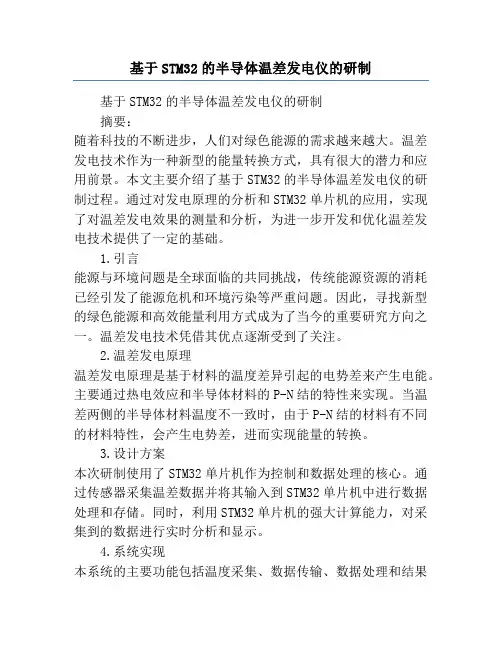

基于STM32的半导体温差发电仪的研制
基于STM32的半导体温差发电仪的研制基于STM32的半导体温差发电仪的研制摘要：随着科技的不断进步，人们对绿色能源的需求越来越大。
温差发电技术作为一种新型的能量转换方式，具有很大的潜力和应用前景。
本文主要介绍了基于STM32的半导体温差发电仪的研制过程。
通过对发电原理的分析和STM32单片机的应用，实现了对温差发电效果的测量和分析，为进一步开发和优化温差发电技术提供了一定的基础。
1.引言能源与环境问题是全球面临的共同挑战，传统能源资源的消耗已经引发了能源危机和环境污染等严重问题。
因此，寻找新型的绿色能源和高效能量利用方式成为了当今的重要研究方向之一。
温差发电技术凭借其优点逐渐受到了关注。
2.温差发电原理温差发电原理是基于材料的温度差异引起的电势差来产生电能。
主要通过热电效应和半导体材料的P-N结的特性来实现。
当温差两侧的半导体材料温度不一致时，由于P-N结的材料有不同的材料特性，会产生电势差，进而实现能量的转换。
3.设计方案本次研制使用了STM32单片机作为控制和数据处理的核心。
通过传感器采集温差数据并将其输入到STM32单片机中进行数据处理和存储。
同时，利用STM32单片机的强大计算能力，对采集到的数据进行实时分析和显示。
4.系统实现本系统的主要功能包括温度采集、数据传输、数据处理和结果显示。
在硬件方面，使用了温差传感器、STM32单片机和LCD显示屏等元件。
在软件方面，编写了相应的数据采集、处理和显示程序。
5.实验分析通过实验测量了不同温差情况下的发电效果。
实验结果表明，当存在一定的温差时，系统能够有效地将温差转化为电能。
此外，还通过实验对系统的稳定性和精度进行了分析。
6.改进和展望虽然本次研制取得了一定的成果，但仍存在一些问题和不足之处。
下一步，可以进一步提高系统的温差发电效率，增加系统的稳定性和准确性。
此外，还可以探索更多的温差发电应用场景，并优化系统的设计和性能。
7.结论本文通过对基于STM32的半导体温差发电仪的研制过程的介绍和实验结果的分析，验证了该系统的可行性和有效性。
半导体温差发电技术应用及研究综述
半导体温差发电技术应用及研究综述下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。
文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢！本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注！Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!1. 引言近年来，随着能源危机日益严重，绿色环保能源技术备受关注。
新型半导体温差发电系统的研究
９ 科技咨询导报 Ｓｃｉｅｎｃｅ ａｎｄ Ｔｅｃｈｎｏｌｏｇｙ Ｃｏｎｓｕｌｔｉｎｇ Ｈｅｒａｌｄ高 新 技 术２００７ ＮＯ．２６Ｓｃｉｅｎｃｅ ａｎｄ Ｔｅｃｈｎｏｌｏｇｙ Ｃｏｎｓｕｌｔｉｎｇ Ｈｅｒａｌｄ１ 引言１８２３年，德国人Ｔｈｏｍａｓ Ｓｅｅｂｅｃｋ 首次发现在两种不同金属构成的回路中，如果两个接头处的温度不同，其周围就会出现磁场。
进一步实验之后，发现了回路中有电动势存在，这种现象后来被称为Ｓｅｅｂｅｃｋ效应或温差电效应。
温差发电技术研究始于２０世纪４０年代，于２０世纪６０年代达到高峰，并成功地在航天器上实现了长时间发电。
当时美国能源部的空间与防御动力系统办公室给出鉴定称，＂温差发电已被证明为性能可靠、维修少、可在极端恶劣环境下长时间工作的动力技术＂。
温差发电技术利用热－电转换材料直接将热能转化为电能，是一种全固态能量转换方式，无需化学反应或流体介质，因而在发电过程中具有无噪音、无磨损、无介质泄漏、体积小、重量轻、移动方便、使用寿命长等优点，在军用电池、远程空间探测器、远距离通讯与导航、微电子等特殊应用领域具有无可替代的地位。
它甚至能利用人的体热和周围的环境温度，为各种便携式设备供电。
在２１世纪全球环境和能源条件恶化、燃料电池又难以进入实际应用的情况下，温差发电技术更成为引人注目的研究方向［１］。
此外，体积小、重量轻、无振动、无噪音的优点还使半导体温差发电机非常适合用作为小于５Ｗ的小功率电源，用于各种无人监视的传感器、微小短程通讯装置以及医学和生理学研究仪器－－目前，相关产品已进入实用阶段。
近几年来，温差发电机不仅在军事和高科技方面，而且在工业和民用方面也表现出了良好的应用前景。
由于原料费用几近为零、加上运行成本的低廉，温差发电完全可以实现与现存发电方式的商业竞争。
看到这一前景，日本、美国近几年来开展了一系列低品位热和废热、余热等资源的利用项目：比如说利用热源遍及化工厂、钢铁工业、水泥工业、造纸业、石油冶炼业等行业产生的工业余热，利用富含有机可燃物、“资源效益”极为可观的垃圾焚烧热，利用在汽车尾气、冷却水、润滑油和热辐射中散失的汽车余热，利用太阳的辐射热、海洋的温差热、地热等自然热，以及利用其它分散热源例如沐浴剩余水的余热、家用取暖炉的散热等等都可以作为热源利用温差进行发电，真正做到了“变废为宝”。

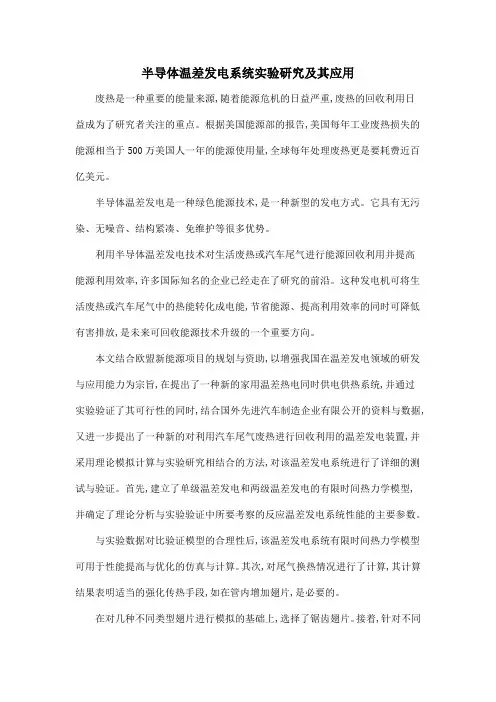

半导体温差发电系统实验研究及其应用
半导体温差发电系统实验研究及其应用废热是一种重要的能量来源,随着能源危机的日益严重,废热的回收利用日益成为了研究者关注的重点。
根据美国能源部的报告,美国每年工业废热损失的能源相当于500万美国人一年的能源使用量,全球每年处理废热更是要耗费近百亿美元。
半导体温差发电是一种绿色能源技术,是一种新型的发电方式。
它具有无污染、无噪音、结构紧凑、免维护等很多优势。
利用半导体温差发电技术对生活废热或汽车尾气进行能源回收利用并提高能源利用效率,许多国际知名的企业已经走在了研究的前沿。
这种发电机可将生活废热或汽车尾气中的热能转化成电能,节省能源、提高利用效率的同时可降低有害排放,是未来可回收能源技术升级的一个重要方向。
本文结合欧盟新能源项目的规划与资助,以增强我国在温差发电领域的研发与应用能力为宗旨,在提出了一种新的家用温差热电同时供电供热系统,并通过实验验证了其可行性的同时,结合国外先进汽车制造企业有限公开的资料与数据,又进一步提出了一种新的对利用汽车尾气废热进行回收利用的温差发电装置,并采用理论模拟计算与实验研究相结合的方法,对该温差发电系统进行了详细的测试与验证。
首先,建立了单级温差发电和两级温差发电的有限时间热力学模型,并确定了理论分析与实验验证中所要考察的反应温差发电系统性能的主要参数。
与实验数据对比验证模型的合理性后,该温差发电系统有限时间热力学模型可用于性能提高与优化的仿真与计算。
其次,对尾气换热情况进行了计算,其计算结果表明适当的强化传热手段,如在管内增加翅片,是必要的。
在对几种不同类型翅片进行模拟的基础上,选择了锯齿翅片。
接着,针对不同导热油厚度,对安装于汽车尾气管外部的温差发电装置温度场分布进行了模拟,并根据模拟结果,确定了最合适的导热油厚度,进而最后确定装置的外部尺寸。
然后,作为进一步提升系统性能的主要研究方向,将热管引入到了两级温差发电装置中。
并针对汽车尾气的参数设定,对其进行了设计计算与验证计算。
温差发电技术及其一些应用
温差发电技术及其一些应用来源：能源技术2009-5-121 温差发电的原理温差发电是利用两种连接起来的导电体或者半导体的塞贝克效应（Seebeck Effect），将热能转换成电能的一种技术。
由两种不同类型的半导体构成的回路如图1，当装置的一端处于高温状态另一端置于低温状态下，就会在回路中形成电动势：ε = αs （T1-T2）（1）式中：T1为低温度端温度，K；T2为高温端温度，K；αs为所用热电转换材料的塞贝克系数，V/K。
图1 温差发电原理图（点击图片放大）在应用时多个PN结串联起来，构成一个热电转换模块（见图2），目前已有产品面市。
例如图3为Hi-z公司生产的热电转换模块系列，该模块系列能在-20℃到300℃的温度范围内有效地进行热电转换，输出功率为2.5~19W，负载电压为1.65~3.30V。
图2 热电模块结构示意图（点击图片放大）图3 Hi-z生产的热电转换模块系列（点击图片放大）2 热电材料的研究进展热电转换模块转换的效率很大程度上决定于其组成材料的性能，温差发电的电动势不但取决于材料的塞贝克系数α，而且和高低温端间的温差△T和有关，s从而与材料的导热有关，另外输出电流还与材料的导电率有关，所以常用热电转换材料的优值Z评价材料的热电性能：Z=（αs）2σ/λ （2）式中：αs为塞贝克系数，σ为电导率，λ为热导率。
Z的量纲为K-1，研究分析中优值又常采用优值Z和工作温度T的无量纲ZT 表征。
提高材料的优值是研究开发高效热电转换材料的主要方向，通常有以下几种途径：①选择最佳载流子度；②提高载流子迁移率与晶格热导率的比；③改变晶体取向；④改变颗粒尺度使颗粒间既能导电同时声子散射又比较显著，促使颗粒定向分布；⑤选择最佳的工作温度及材料的禁带宽度。
已有的研究资料表明，在室温下热电转换材料的优值只要能大于3，热电效率就可以达到令人较满意的水平并可以推广应用。
目前热电材料的研究主要集中在以下几个方面。
半导体制冷片温差发电原理
半导体制冷片温差发电原理半导体材料是半导体制冷片温差发电原理的核心组成部分。
常见的半导体材料包括硅、锗和硒等。
这些材料具有特殊的电导性，它们的导电性质是介于导体和绝缘体之间的，即在一定温度下，它们既能导电，也能断电。
当一个半导体材料的一端温度高于另一端时，由于温度差异，材料中的电子在移动过程中受到阻碍。
这种阻碍导致电子流向被加热的一端，从而导致电流的产生。
这种产生电流的现象被称为热电效应。
半导体制冷片的结构包括P型半导体和N型半导体。
在P型半导体中，杂质的掺入使得电子的浓度较低，电空穴的浓度较高。
而在N型半导体中，杂质的掺入使得电子的浓度较高，电空穴的浓度较低。
当两种不同类型的半导体材料连接时，形成一个电势差，这个电势差被称为PN结。
当制冷片的一端加热时，热电效应使得热电流从冷端流向热端。
换句话说，由于温度差异，热能通过电子的热电效应转化为电能。
这产生的电能可以用来驱动其他设备工作，如发电机、电池等。
而当制冷片的一端冷却时，热电效应将变为反向流动，即电流会从热端流向冷端。
半导体制冷片温差发电原理可以应用于多种场景。
例如，在蓄电池中，可以利用太阳能或人体发热产生的热能来产生电能，从而延长蓄电池的使用寿命。
此外，在一些微型设备中，如计算机芯片、传感器和手表等，可以应用半导体制冷片温差发电原理来为设备供电和散热。
总之，半导体制冷片温差发电原理是一种利用温度差异产生电能的技术。
通过半导体材料的热电效应，热能可以转化为电能，从而实现对温度差异的直接利用。
这种技术在能源节约和环境保护方面具有广阔的应用前景。
温差发电半导体
温差发电半导体
摘要：
1.温差发电半导体的概念和原理
2.温差发电半导体的应用领域
3.我国在温差发电半导体技术方面的研究进展
4.我国在温差发电半导体产业方面的挑战与机遇
5.结论与展望
正文：
温差发电半导体是一种能够将温差转换为电能的材料，其原理基于热电效应。
当两种不同材料的接触处存在温差时，会产生一个电势差，从而产生电流。
温差发电半导体材料主要包括碲化铋、碲化镉等。
温差发电半导体在多个领域具有广泛的应用前景。
首先，它可以用于制作热电发电机，将环境中的温差转换为电能，为小型电子设备、传感器等供电。
其次，温差发电半导体还可应用于汽车尾气废热回收系统、工业余热回收等领域，有助于提高能源利用效率。
此外，航空航天、医疗设备、通信基站等也对温差发电半导体有较高的需求。
我国在温差发电半导体技术方面取得了一定的研究成果。
我国科研团队已经成功研发了高性能碲化铋基温差发电半导体材料，并已申请了多项专利。
此外，我国还积极开展温差发电半导体器件的研究，以提高器件的性能和稳定性。
然而，我国在温差发电半导体产业方面仍面临一些挑战。
首先，高质量温
差发电半导体材料的制备技术和设备主要掌握在国外企业手中，对我国的技术引进和产业发展造成一定的制约。
其次，我国在温差发电半导体器件的设计、制造和应用方面尚处于初级阶段，需要进一步加强研发投入和人才培养。
总之，温差发电半导体技术具有广泛的应用前景和巨大的市场潜力。
一种耐高温半导体温差发电器件及制作方法与流程
一种耐高温半导体温差发电器件及制作方法与流程
一种耐高温半导体温差发电器件是指能够在高温环境下利用温差产生电能的半导体材料制造的发电器件。
以下是一种可能的制作方法和流程：
1. 材料准备：选择适合高温环境的耐高温半导体材料，如碳化硅（SiC）或氮化硼（BN）。
准备金属连接器、绝缘材料和其他所需辅助材料。
2. 材料切割和研磨：将半导体材料切割成适当尺寸的片状，使用研磨机对材料进行平整和抛光，以确保表面光洁度。
3. 温差片制作：将两个不同温度环境下的半导体材料片堆叠在一起，以形成热电堆。
在两片材料之间应使用高温耐受的绝缘材料隔离。
4. 金属连接：用金属连接器将两片材料连接起来，以确保电流能够在温差片内部流动，并将电能从温差片导出。
5. 封装：将温差片和连接器封装到适当的高温耐受壳体中，以保护器件免受外界影响。
6. 测试和性能评估：进行电性能测试和性能评估，包括温差发电效率、输出电流和电压等。
值得注意的是，具体的制作方法和流程可能因具体的耐高温半导体材料类型和所需的器件性能而有所变化。
此外，制作过程
中需要考虑安全性和稳定性，并严格遵循相关的制造标准和规范。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
半导体温差发电技术
半导体温差发电技术，它的工作原理是在两块不同性质的半导体两端设置一个温差，于是在半导体两端就产生了直流电压。
温差半导体发电有着无噪音、寿命长、性能稳定等特点。
可在零下40摄氏度的寒冷环境中迅速启动，因此在实际中得到越来越
广泛的应用。
???
???
???
在0.09
电压电流也会随之减小。
使用时注意，温差发电组件的两面与金属散热片之间，最好涂上一层导热硅脂，以利于散热，减小热阻。
另外注意，温差发电组件受热要均匀，不能直接用明火烤发电组件。
要使发电组件平稳贴在高温物体表面，高温热面温度不能超过180度。
其冷面必须加装金属散热片，并采取风冷、水冷、油冷或其它冷却措施，确保能够把热面传过来的热量即时带走，以保持发电组件两面的温差，提高发电效果。
