开关电源、蓄电池配置及空调配置说明
电源标准(电信机房)
按中期负荷容量配置，单组容量不超过2000AH,组数2~4组
按远期负荷容量配置，放电时间按8~10小时配置，单组容量一般配置500AH,组数2组
UPS供电系统
供电方式
供电方式采用1+1或2+1；
供电方式单机运行
UPS主机
单机容量不超过400KVA，1+1冗余运行时，单台利用率不应超过40%,2+1冗余运行时，单台利用率不应超过60%。数据、IDC、IT机房，负载采用双母线系统，一般负载采用单系统或非冗余系统。
无
无
油机供电
油机
一类供电，仅配置1台主用油机；二类供电，可增配1台备用油机；油机的容量按保证中期负荷配置，保证负荷：通信设备负荷、蓄电池的充电功率、机房保证空调负荷、机房保证照明、消防安防等保证负荷、营业厅负荷。
应按一定比例配置应急车载油机，其容量根据保证负荷最大局站确定。
直流系统
供电方式
分散供电，每套系统下挂网元不超过3个
一般负载采用单系统或非冗余系统。
UPS蓄电池组
后备时间时长按单台60min。
后备时间时长按单台30min。
后备时间时长按单台30min。
机房空调ቤተ መጻሕፍቲ ባይዱ
空调设备
交换、数据等机房采用恒温恒湿的精密空调；
配置商用空调
送风方式
精密空调的送风方式应根据设备发热特性和机房条件确定；对于发热密集的数据、IT、IDC等机房，送风方式参见《中国电信[2005]741号关于发布中国电信数据中心机房电源空调环境设计规范要求》中第5条空调制冷降温的实施原则来实施
8、参照电信企业标准、运维规程及实际运行负荷，建议新建电源、空调设备配置原则如下：
电源、空调建设标准表6.2-2
DUMB-4850H壁挂式高频开关电源系统使用说明书
警告 或自制的工具。 短路
严禁操作时将电源系统直流配电正、负极短路或将非接地极（端）对 危险 地短路。本电源设备短路时将会引起强烈电弧或设备起火，危及人身
和设备的安全。 雷雨
危险 严禁在雷雨天气下进行高压、交流电作业。 静电
人体产生的静电会损坏电路板上的静电敏感元器件，如大规模集成电 路（IC）等。在接触设备、电路板或 IC 芯片等前，为防止人体静电 注意 损坏敏感元器件，必须佩戴防静电手腕，并将防静电手腕的另一端良 好接地。 防液防爆 本产品应放置在远离液体的区域，禁止安装在通风口、空调口、机房 出线窗等易漏水位置下方，防止液体进入设备内部造成短路。严禁将 警告 设备置于易燃、易爆、有腐蚀性气体或烟雾环境中，严禁在该种环境 下进行任何操作。 结构部件 严禁擅自改装设备结构和更换板件位置，严禁擅自更换元器件，严禁 警告 擅自在机柜上钻孔。不符合要求的改动会影响设备的散热、电磁屏蔽 等性能，自行钻孔还会导致金属屑进入机柜致使电路板短路。 物体尖角 警告 用手搬运设备时，要佩带保护手套，防止利物割伤。 电池安全 进行电池作业之前，必须仔细阅读电池的使用手册，作业中遵循所规 危险 定的安全注意事项，以及电池的正确连接方法。 z 电池所处环境要求无阳光直射或雨淋，干燥且通风良好，无腐蚀性气体，远离火 源、有机溶液。
TB/T2169-2002 《铁路中间站通信电源设备技术条件》
1.产品简介
DUMB-48/50H 壁挂式高频开关电源系统(以下简称系统)采用模块化设计、紧凑式 结构, 由控制器、整流器、交流配电单元、直流配电单元、电能检测单元等部分组成。 该系统将交流电转换成稳定的-48V 直流电，适用于铁塔、电信、移动、联通、传输、 接入网，以及专网领域（如水利、电力、军队、公安、铁路、银行、计算机中心等） 需要直流电源系统的场所。
深圳市世纪新泰达电子 PS-48 360型智能高频开关电源系统 说明书
PS-48/360型 智 能 高 频开 关 电 源 系 统使用说明书深 圳 市 世 纪 新 泰 达 电 子 有 限 公 司 SHENZHEN CENTURY ELECTRONIC CO.，LTD新泰达电源目录第一章 概述 (2)一、介绍 (2)二、系统特点 (2)三、系统技术指标 (3)四、系统构成 (4)第二章 监控屏 (6)第三章 整流器 (9)一、整流器技术指标 (9)二、整流器使用说明 (11)第四章 交直流配电 (13)一、直流配电 (13)二、交流配电 (13)第五章 系统安装 (15)一、安装前检查 (15)二、搬运 (15)三、验货 (15)四、安装 (16)五、接线 (19)第六章 系统操作 (24)第七章 电池管理 (29)第八章 维护与检修 (32)一、维护 (32)二、故障处理 (32)三、整流器的更换 (34)四、监控屏的更换 (35)五、扩容 (35)第一章 概 述一、 介 绍PS-48/360智能型开关电源系统是根据信息产业部行业标准、结合国内供电状况和使用要求、采用新型进口元器件而设计生产的高新技术产品，配接电池组组成不间断直流供电系统，广泛用于电信、移动、水利、电力、铁路、计算中心等需要大功率直流通信电源的场所，尤其适用于移动通信基站和农村电话局。
PS-48/360系统采用模块化设计、组合式结构，它由整流器、监控屏、交直流配电、机柜组成，交直流配电已安装在同一机柜中，-48V系统容量为360A。
PS-48/360在向负载供电的同时，通过监控屏实现系统内部的自动测试、自动控制、自动诊断和告警，对并接的电池自动进行测量、维护及管理。
系统配备RS232或TCP/IP（RJ45）智能通讯接口，可以通过调制解调器、电话线、以太网或其他网络与远端的计算机相连，接受其查询、控制，向其通报系统工作状态，从而实现“三遥”功能，也可以与本地的计算机相连，实现本地的集中监控。
系统操作、参数设置、状态查询通过监控屏的显示和键盘完成，监控屏采用液晶汉字显示，简单明了，操作方便。
各型 开关电源接线指导
一、开关电源：二、普通空调：三、热交换设备：四、智能电表：五、门禁系统：铁塔智能设备接入指导一、开关电源1、华为1)SMU06C室内站备注：开关电源需要设置协议，设置密码000001。
通信协议类型需要改成电总协议，通信地址改为1。
SMU06C串口接靠外面那个网口。
参数设置过程如下图：2)SMU06C一体化机柜串口参数地址1,数据位8,停止位1，无校验，波特率96003)SMU02B备注：开关电源需要设置协议，设置密码000001。
通信协议类型需要改成电总协议，地址改为1。
SMU02B串口要接下面的那个网络。
SMU02B后期有些新设备，FSU需要选择设备型号为SMU06C才能正常。
4)PSM-15注：旧版本FSU需配RS232/RS485转换器。
新版本FSU自带RS232（串口7、8为232接口）可直接接入（2接TX，3接RX，5接GND）。
使用此协议不支持模块故障告警，可以先选择M810G这个设备型号，该型号支持模块故障告警，告警出来后再改回PSM15即可。
5)SMU01C6)TP48600B（CPMU01）注：旧版本FSU需配RS232/RS485转换器。
新版本FSU自带RS232（串口7、8为232接口）可直接接入（2接TX，3接RX，5接GND）。
需要将地址改为1，通信方式改为Modem，开关电源参数设置密码：0000017)TP48600B-N16B2（CPMU01）注：旧版本FSU需配RS232/RS485转换器。
新版本FSU自带RS232（串口7、8为232接口）可直接接入（3接TX，7接RX，6接GND）。
8)TP48200A(CPMU01)8为232接口）可直接接入（对于DB9头版本：2接TX，3接RX，5接GND。
对于RJ45水晶头版本，3接TX，7接RX，6接GND）。
9)SMUA20注：旧版本FSU需配RS232/RS485转换器。
新版本FSU自带RS232（串口7、8为232接口）可直接接入（3接TX，7接RX，6接GND）。

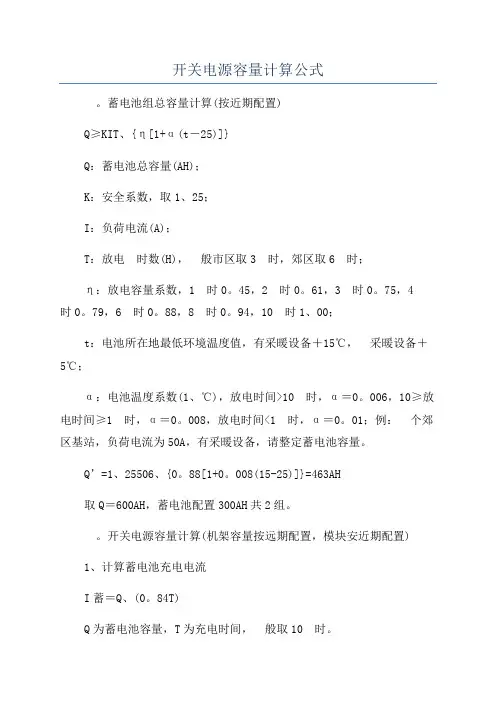

开关电源容量计算公式
开关电源容量计算公式⼀。
蓄电池组总容量计算(按近期配置)Q≥KIT、{η[1+α(t－25)]}Q：蓄电池总容量(AH)；K：安全系数，取1、25；I：负荷电流(A)；T：放电⼀时数(H)，⼀般市区取3⼀时，郊区取6⼀时；η：放电容量系数，1⼀时0。
45，2⼀时0。
61，3⼀时0。
75，4⼀时0。
79，6⼀时0。
88，8⼀时0。
94，10⼀时1、00；t：电池所在地最低环境温度值，有采暖设备＋15℃，⼀采暖设备＋5℃；α：电池温度系数(1、℃)，放电时间>10⼀时，α＝0。
006，10≥放电时间≥1⼀时，α＝0。
008，放电时间<1⼀时，α＝0。
01；例：⼀个郊区基站，负荷电流为50A，有采暖设备，请整定蓄电池容量。
Q’=1、25506、{0。
88[1+0。
008(15-25)]}=463AH取Q＝600AH，蓄电池配置300AH共2组。
⼀。
开关电源容量计算(机架容量按远期配置，模块安近期配置)1、计算蓄电池充电电流I蓄＝Q、(0。
84T)Q为蓄电池容量，T为充电时间，⼀般取10⼀时。
2、计算开关电源电流I＝I蓄＋I负荷3、按N＋1配置例：⼀个郊区基站，负荷电流为60A，蓄电池为500AH2组，请整定开关电源电流。
I蓄＝Q、(0。
84T)＝5002、(0。
8410)＝119AI＝119＋60＝179A若开关电源机架为200A，模块为20A，则满配。
若开关电源机架为300A，模块为30A，则配置7个模块。
若开关电源机架为300A，模块为50A，则配置5个模块。
三。
通信⼀交流负荷计算1、计算浮充功率P浮＝2、2024IP浮为浮充功率，I为通信⼀直流负荷。
2、计算充电功率P充＝2、3524Q、8。
4P充为充电功率，Q为蓄电池容量。
3、计算交流功率P＝(P浮＋P充)、ηP为交流功率，η为效率，⼀般η取0。
9。
4、计算油机功率P＝(P浮+P充+Pup+P空调+P照明)、ηP为油机功率，η为效率，⼀般η取0。
基站配套电源详解
1 基站电源组成2 市电3 交流配电箱4 开关电源5 蓄电池6 基站电源接地系统7 基站电源防雷保护8 电源线计算和选择1 基站电源组成1.1 基站系统结构图1.2 通信电源组成2 市电2.1 市电分类根据通信局（站）所在地区的供电条件、线路引入方式方式及运行状态，将市电分为四类，其划分条件应符合下列要求：1、一类市电供电为从两个稳定可靠的独立电源各自引入一路供电。
该两路电源不应同时出现检修停电，平均每月停电次数应不大于1次，平均每次故障时间不应大于0.5 h。
两路供电线宜配置备用市电电源自动投入装置。
2、二类市电供电线路允许有计划检修停电，平均每月停电次数应不大于3.5次，平均每次故障时间不应大于6 h。
3、三类市电供电为从一个电源引入一路供电线，供电线路长、用户多、平均每月停电次数应不大于4.5次，平均每次故障时间不应大于8 h。
4、四类市电供电应符合下列条件之一的要求：1）由一个电源引入一路供电线，经常昼夜停电，供电无保证，达不到三类供电要求。
2）有季节性常时间停电或无市电可用。
2.2 市电引入外市电引入方式有如下四种：1) 新建机房设有专用变压器，通过1 路10KV 高压引至基站专用变压器，通过变压器降压后负责基站设备供电。
2) 新建机房无专用变压器，从远端的公用变压器引1 路380V（或220V）至基站，负责基站设备的供电。
3) 租用民房设有专用变压器的基站，从租用民房的低压配电系统的输出分路引至基站。
4) 租用民房无专用变压器的基站，从租用民房的总交流配电箱处引至基站。
●基站新建引入外市电的电压等级可根据当地供电条件、用电容量、供电部门要求综合确定。
●基站新建宜引入一路优于三类或三类（平均月市电故障≤4.5次，平均每次故障持续时间≤8h）的市电作为主用交流电源。
外市电引入容量应按远期负荷考虑3 交流配电箱作用：基站引电的入口，为整个基站提供电源。
输出：整个机房的交流设备供电和开关电源的直流输入3.1 交流配电箱技术要求1. 基站应配置市电/油机切换开关、移动油机应急接口。
艾默生开关电源用户手册31010887
PS48400-2C/50智能高频开关电源系统用户手册E1-20020314-C-1.0艾默生网络能源有限公司PS48400-2C/50智能高频开关电源系统用户手册资料版本E1-20020314-C-1.0BOM编码31010887艾默生网络能源有限公司为客户提供全方位的技术支持，客户可与就近的艾默生网络能源有限公司办事处或客户服务中心联系，也可直接与公司总部联系。
艾默生网络能源有限公司地址：深圳市龙岗区坂雪岗工业区华为基地电气厂房一楼、三楼邮编：518129公司网址：或E-mail：****************版权声明艾默生网络能源有限公司版权所有，保留一切权利。
在没有得到本公司书面许可时，任何单位和个人不得擅自摘抄、复制本书（软件等）的一部分或全部，不得以任何形式（包括资料和出版物）进行传播。
版权所有，侵权必究。
内容如有改动，恕不另行通知。
Copyright by Emerson Network Power Co.,Ltd.All rights reserved.The information in this document is subject to change without notice. No part of this document may in any form or by any means (electronic, mechanical, micro-copying, photocopying, recording or otherwise) be reproduced, stored in a retrieval system or transmitted without prior written permission from Emerson Network Power Co.,Ltd.内容介绍本手册介绍了PS48400-2C/50智能高频开关电源系统的组成、安装、调测、日常使用维护及故障的应急处理。
基站配套电源详解
基站配套电源详解1 基站电源组成2 市电3 交流配电箱4 开关电源5 蓄电池6 基站电源接地系统7 基站电源防雷保护8 电源线计算和选择1 基站电源组成1.1基站系统结构图通信电源组成2 市电市电分类根据通信局（站）所在地区的供电条件、线路引入方式方式及运行状态，将市电分为四类，其划分条件应符合下列要求：1、一类市电供电为从两个稳定可靠的独立电源各自引入一路供电。
该两路电源不应同时出现检修停电，平均每月停电次数应不大于1次，平均每次故障时间不应大于 h。
两路供电线宜配置备用市电电源自动投入装置。
2、二类市电供电线路允许有计划检修停电，平均每月停电次数应不大于次，平均每次故障时间不应大于6 h。
3、三类市电供电为从一个电源引入一路供电线，供电线路长、用户多、平均每月停电次数应不大于次，平均每次故障时间不应大于8 h。
4、四类市电供电应符合下列条件之一的要求：1）由一个电源引入一路供电线，经常昼夜停电，供电无保证，达不到三类供电要求。
2）有季节性常时间停电或无市电可用。
市电引入外市电引入方式有如下四种：1) 新建机房设有专用变压器，通过1 路10KV 高压引至基站专用变压器，通过变压器降压后负责基站设备供电。
2) 新建机房无专用变压器，从远端的公用变压器引 1 路380V（或220V）至基站，负责基站设备的供电。
3) 租用民房设有专用变压器的基站，从租用民房的低压配电系统的输出分路引至基站。
4) 租用民房无专用变压器的基站，从租用民房的总交流配电箱处引至基站。
●基站新建引入外市电的电压等级可根据当地供电条件、用电容量、供电部门要求综合确定。
●基站新建宜引入一路优于三类或三类（平均月市电故障≤次，平均每次故障持续时间≤8h）的市电作为主用交流电源。
外市电引入容量应按远期负荷考虑3 交流配电箱作用：基站引电的入口，为整个基站提供电源。
输出：整个机房的交流设备供电和开关电源的直流输入交流配电箱技术要求1. 基站应配置市电/油机切换开关、移动油机应急接口。
5G基站电源配套计算方法
5G基站由BBU和AAU组成，以一个基站开通一家运营商三小区（1个BBU+3个AAU）配置，假设5G BBU功耗为350W，AAU功耗为1100W，来进行相关电源配套计算。
1 蓄电池组容量估算蓄电池容量计算公式简化如下：Q=K*(P1*T1/η+P2*T2/η)/43.2式中：Q—电池容量（Ah）；K—安全系数，取1.25；P1—一次下电侧通信设备工作实际功率（W）；P2—二次下电侧通信设备工作实际功率（W）；T1—一次下电侧设备备电总时长（h），通常为3小时；T2—二次下电侧设备备电总时长（h），通常为10小时；η—放电容量系数，电池放电3小时为0.75，10小时为1.00；43.2—蓄电池组允许的最低放电电压参数解释：基站直流配电回路有一次下电和二次下电之分，一次下电侧通信设备指基站设备，二次下电侧通信设备指传输设备、监控设备。
当市电停电后，蓄电池组开始放电，继续给基站设备和传输设备等供电。
但由于蓄电池容量有限，故在一个门限值时，会断掉电量消耗更大的基站设备供电，只保留电量消耗较小的传输设备和监控设备供电，以让蓄电池组可以继续工作一段较长的时间，以便维护人员能够有时间赶到，进行发电应急处理，此时称为一次下电。
当一次下电完成，传输设备和监控设备工作一段时间后，为了保护电池，传输设备供电会终止，此时称为二次下电。
本文假设在1个BBU+3个AAU配置下，基站传输和监控设备功耗为500W，即P2为500W。
再来计算一下P1，1*BBU功耗+3*AAU功耗=1*300W+3*1100W，即P1为3650W。
因此，根据电池容量计算公式，Q=1.25*（3650*3/0.75+500*10/1)/43.2=567（Ah）。
也就是说，基站站点新增一套5G基站设备（1个BBU+3个AAU）后，相应的需新增一组容量为500Ah的蓄电池。
2 开关电源配置估算整流设备的总容量应按负荷电流和蓄电池的均衡充电电流之和确定，计算方法如下：I总=I负+I蓄I总：开关电源容量，I负：通信用负荷电流，I蓄：蓄电池充电电流。
通信站点开通设置及注意事项
通信站点开通设置及注意事项一、通信站点初始设置要求为保证通信站点新建开关电源、空调、FSU等智能设备能够安全稳定运行，在设备安装完毕开通前，需对各设备做初始化设置，具体内容如下：1、开关电源设备2、空调设备主要完成温度设置，包括：将制冷温度设置为30摄氏度（如不能设置为30摄氏度，则设置为最高温度），将制热温度设置为5摄氏度。
3、FSU设备（1）告警门限值设置：1（2）调整告警时延的设置定义：对同类机房且同一告警类型的告警时延重新设置，新增告警恢复时延。
说明：对于部分容易在告警门限值上下波动从而产生“乒乓”告警的设备，调整其告警时延，并增加告警恢复时延，从而有效地降低大量反复“告警-告警恢复-告警”情形的发生。
内容：对蓄电池组、开关电源、机房环境、监控设备等，告警恢复时延时间定为10秒或20秒。
详情见附件。
二、蓄电池使用注意事项1. 搬运蓄电池荷电出厂搬运时，应做好极柱防护，电池端面不能受压，安全阀不允许松动，严禁短路。
蓄电池搬运时应正立，轻拿轻放，严禁倒置翻滚摔撞暴晒雨淋。
2. 贮存2.1蓄电池在安装前可在0~35℃的环境温度下存放，存放期一般为6个月，存放期为6个月的电池应进行补充电。
2.2蓄电池存放地点应干燥清洁通风，不能置于有大量红外线放射线辐射有机溶剂及腐蚀气体的环境中，远离火源，避免阳光直射。
2.3蓄电池在存放中应保持正立，端面不能受压，安全阀不能松动，不得将无外包装木箱的电池重叠堆放。
3. 蓄电池使用环境及注意事项3.1如果电池安装后，不立即投入使用应断开电池连接线或者断开熔断丝。
3.2蓄电池系统安装结束后，应认真检查电池系统的总电压单体开路电压，正负极性，在开关电源监控单元中检查蓄电池管理参数，相关的参数是否与使用维护手册一致（浮充电压、均充电压、均充时间及周期、充电限流值、均充转浮充电流、浮充转均充电流、温度补偿值、蓄电池复位工作电压等）。
3.3蓄电池使用环境应干燥清洁通风，不能有大量放射线红外线辐射有机溶剂腐蚀气体，避免阳光直射，温度不超过35℃。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
开关电源、蓄电池及空调配置说明
凯乐国际：
站点设计28台POI；
移动G网预计需3台BBU，TD-LTE需3台BBU；
联通WCDMA预计需5台BBU，FDD-LTE需5台BBU；
电信CDMA2000需5台BBU,FDD-LTE需5台BBU；
三家运营商合计26台BBU，单BBU功耗按300W计算；三家运营商共3台传输设备，按照600W计算，直流电设备功耗合计8400W，负荷电流为8400/48=175A
后备电源时间主城区考虑3小时，查表得放电系数为5.0，计算蓄电池容量最小应为5*175=875Ah，故蓄电池配备为2组500AH/48V;
整流模块计算：8400/48/50+500*2/10/50+1=6.5;考虑后期设备扩容或运营商作为拉远机房，建议配置10块50A整流模块。
考虑2家运营商：移动+电信；主设备总数为16台,单设备功耗按300W计算，传输设备2台，单设备功耗按200W 计算，功耗合计为5200W，负荷电流为5200/48=108.3A. 后备电源时间考虑3小时，查表得放电系数为5.0，计算蓄电池容量应为541Ah,建议配置一组600Ah/48V蓄电池。
整流模块计算：5300/48/50+600/10/50+1=5; 考虑后期设备扩容或运营商作为拉远机房，建议配置8块50A整流模
块。
机房空调配置计算：
机房本身墙体需要制冷量=机房面积(23平米)*80W=1840W；设备需要制冷量；单BBU需要300W,单传输设备及监控需要200W；
设备制冷量=28*300+3*200=9000W
1P空调制冷量按照2100W计算，再乘0.9系数；
空调需要多少P=（9000+1840）/2100*0.9=5.7P。
故需配2台3P单冷空调。
