土工标准击实试验
3、画击实曲线：以干密度为纵坐标，含水率为横坐标，绘制干密度与含水率的关 系曲线，干密度与含水率的关系曲线上的峰点的坐标分别为土的最大干密度 与最佳含水率。
4、当试样中有大于40mm的颗粒时，应先取出大于40mm的颗粒，并求得其百 分率P，把小于40mm部分做击实试验，按以下公式分别对应试验所得 的最大干密度和最佳含水率进行校核（适用于大于40mm颗粒的含量小 于30%时）。
4.5kg，落距为45cm，单位体积击实功为2682.7kJ/m3； II-1分5层夯实，每层27击,最大粒径20mm;II-2分3层夯实， 每层98击,最大粒径40mm。
一、试验目的
在标准击实方法下测定土的最大干密度和最佳含水率， 为控制路堤、土坝或填土地基等的密实度及质量评价，提
供重要依据。
二、基本原理
按下式计算制备试样所需的加水量：
mw mo w wo 1 w0
式中，mw为所需的加水量(g)；
mo为风干土样质量(g)；
wo为风干土样含水率，按小数计； w为要求达到的含水率，按小数计。
五、成果整理 1、计算干密度：
d
1 w
2、计算饱和含水率：
1 1 wsat 100% d Gs 式中：Gs为土的饱和面干比重。
2、试样击实
（1）取制备好的土样分3~5次装入桶内。 （2）小试桶按三层发时，每次800~900g（桶高的1/3） 按五层法时，每次400～500g（略高桶面1/5） （3）每层按规定击实次数进行击实，击实锤自由落下，每层拉毛，小 试桶高度不超过试筒顶面5mm；大试桶高度不超过试筒顶面6mm 。 （4）用修士刀沿套筒内壁削刮，使试样与套筒脱离后，取下套筒，称 量其质量。准确1g。 （5）测其含水率
影响土压实性的因素很多，主要有含水率、击实功能、 土的种类和级配等
1、影响压实的因素
ρd
1.含水率的影响
ρdmax
当含水率较低时，击实后 的干密度随含水率的增加 而增大。而当干密度增大 到某一值后，含水率的继 续增加反招致干密度的减 小。干密度的这一最大值 称为该击数下的最大干密 度，与它对应的含水率称 为最佳含水率 ω
击实仪法是用锤击，使土密度增大，目的是在室内利
用击实仪，测定土样在一定击实功能作用下达到最大密度 时的含水率（最佳含水率）和此时的干密度（最大干密度），借以了解土的压实特性。
仪器设备 （1）击实仪：主要由击实筒和击锤组成；
（2）烘箱及干燥器；
（3）天平：称量为200g，感量为0.01g；称量为2kg，感量 为1g； （4）台秤：称量为l0kg，感量为5g； （5）圆孔筛：孔径为40mm、20mm、5mm各一个 ；
土的击实试验
土的击实试验分为：
（1）轻型击实：适用于细粒土，锤底直径为5cm，击锤质量为
2.5kg，落距为30cm，单位体积击实功为598.2kJ/m3； I-1分3层夯实，每层27击,最大粒径20mm;I-2分3层夯实， 每层59击,最大粒径40mm。
（2）重型击实：适用于细粒土,锤底直径为5cm，击锤质量为
3.土类和级配的影响
击实试验表明，在相同击实功能下，粘性土粘粒含量愈高或塑 性指数愈大，压实愈困难，最大干密度愈小，最优含水率愈大 ρd 无粘性土的击实曲线和粘 性土击实曲线不同，在含 水量较大时得到较高的干 密度，因此在无粘性土实 际填筑中，通常要不断洒 水使其在较高的含水量下 ω 0 压实 无粘性土的击实曲线 土的级配对土的压实性影响很大。级配良好的土，易于压实， 级配不良的土，不易压实，因为级配良好的土有足够的细粒去 充填较粗粒形成的孔隙，因而能获得较高的干密度
0
ωop
2.击实功能的影响
ρd 击数 40 30 20
1.土料的最大干密度和最优 含水率不是常数。最大干密 度随击数的增加而逐渐增大, 最佳含水率逐渐减小。然而， 这种变化速率是递减的。同 时，光凭增加击实功能来提 高土的最大干密度是有限的
0
2.当含水率较低时击数的影 响较显著。当含水量较高时， 含水率与干密度关系曲线趋 ω 近于饱和线，这时提高击实 功能是无效的
六、注意事项 1、试验用土：一般采用风干土做试验，也有采用烘干土做试验的。
2、加水及湿润：加水方法有两种，即体积控制法和称重控制法，其中以称 重法效果为好。洒水时应均匀，浸润时间应符合有关规定。
（6）其它：喷水设备、碾土设备、盛土盘、土铲、修土刀、 平直尺、量筒、测含水率设备及保温设备等。
手动击实筒
电动击实仪
烘箱 控温在105℃±5℃ 感重0.1g
↓
天平 感重0.01g
↓
其它基本用具
孔径为40mm、20mm、5mm圆 孔筛
试验方法
1、试样制备
分干法和湿法两种；干法：按四分法至少准备5个试样，分别加入不 同的水（按2%~3%含水率递增）。湿法：对于高含水率土，可省略 过筛步骤，用手捡除大于40mm的粗石子即可。保持天然含水率的第 一个土样，可立即用于击实试验。其余几个试样，将土分成小土块， 分别风干，是含水率按2%~3%含水率递减。
土工击实试验取样标准

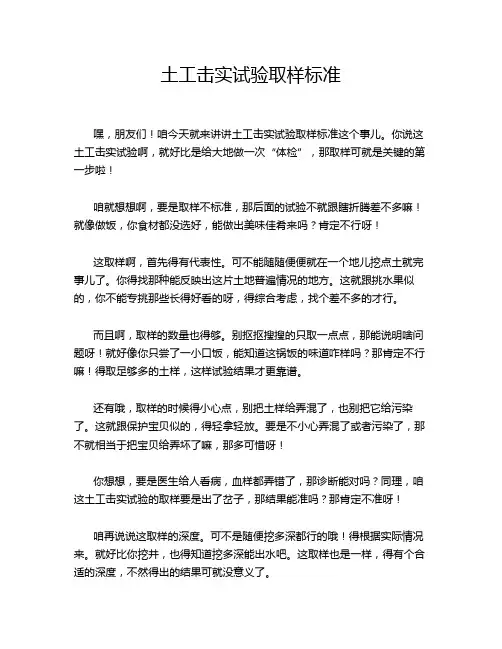

土工击实试验取样标准嘿，朋友们！咱今天就来讲讲土工击实试验取样标准这个事儿。
你说这土工击实试验啊，就好比是给大地做一次“体检”，那取样可就是关键的第一步啦！咱就想想啊，要是取样不标准，那后面的试验不就跟瞎折腾差不多嘛！就像做饭，你食材都没选好，能做出美味佳肴来吗？肯定不行呀！这取样啊，首先得有代表性。
可不能随随便便就在一个地儿挖点土就完事儿了。
你得找那种能反映出这片土地普遍情况的地方。
这就跟挑水果似的，你不能专挑那些长得好看的呀，得综合考虑，找个差不多的才行。
而且啊，取样的数量也得够。
别抠抠搜搜的只取一点点，那能说明啥问题呀！就好像你只尝了一小口饭，能知道这锅饭的味道咋样吗？那肯定不行嘛！得取足够多的土样，这样试验结果才更靠谱。
还有哦，取样的时候得小心点，别把土样给弄混了，也别把它给污染了。
这就跟保护宝贝似的，得轻拿轻放。
要是不小心弄混了或者污染了，那不就相当于把宝贝给弄坏了嘛，那多可惜呀！你想想，要是医生给人看病，血样都弄错了，那诊断能对吗？同理，咱这土工击实试验的取样要是出了岔子，那结果能准吗？那肯定不准呀！咱再说说这取样的深度。
可不是随便挖多深都行的哦！得根据实际情况来。
就好比你挖井，也得知道挖多深能出水吧。
这取样也是一样，得有个合适的深度，不然得出的结果可就没意义了。
哎呀呀，这土工击实试验取样标准可真是太重要啦！可千万别小瞧了它。
要是取样没做好，那后面的一切努力不都白费了嘛！咱可不能干这种吃力不讨好的事儿呀！总之，土工击实试验取样标准就是要做到代表性强、数量足够、小心操作、深度合适。
只有这样，咱才能保证试验结果的准确性，才能真正了解这片土地的特性，才能为后续的工程建设提供可靠的依据。
大家说是不是这个理儿呀？。
土工击实试验作业指导书
备注
按下式计算试样干密度 （精确至0.01g/cm3）：
=
4、在直角坐标毫米纸上绘制，干密度和含水率的关系曲线。干密度和含水率的关系曲线峰值点相应的纵坐标为击实的最大干密度为 ，相应的横坐标为击实试样的最佳含水率。当关系曲线不能绘出峰点值时，应进行补点，土样不宜重复使用。
5、轻型击实试验中，当P5小于或等于试样总质量的30%时，应对最大干密度和最佳含水率进行校正：
准备工作
1、用四分法取代表性土样(轻型15kg重型30kg)。然后充分碾碎、过筛(轻型击实时采用筛孔直径为5mm的标准筛、重型击实采用筛孔直径为40mm的标准筛)。型击实过筛时应记录筛余重，计算大于5mm的土样占试样总质量的比例当大于30%时试样作废另取。
2、重型击实时应筛去40mm以上的土样。筛后土样拌匀。
2、卸下护筒，用直刮刀修平击实筒顶部试样，拆除底板，试样底部若超出筒外，
也应修平，擦净筒外壁，称筒与试样的总质量 （精确至1g），按下式计算试样湿密度 ：
= （精确至0.01g/cm3）
3、用推土器将试样从击实筒中取出，每个击实试样取2个代表性土样测定含水率 （精确至0．1%），以2个土样的含水率平均值表示该击实试样的含水量,2个含水率的差值应不大于1%。
3、取过筛拌匀后的土样2kg，然后放入烘箱，烘一昼夜，称烘干后重G（g），测定其风干含水率 （精确至0.1%）：
=
4、称取过筛后的土样（精确至1g）5～6份，每份重为 （轻型2kg，重型5kg），放到塘瓷盘中待用。
5、预估最佳含水率 （粘性土约为15%～20%，砂性土根据来样颗粒粗细程度凭经验在8%～15%内取）。
6、按预估最佳含水率配制5个击实试样
7、将土样平铺于搪瓷盘内，按顺序将应加水量均匀喷洒于每个士样上，并充分拌匀后装入塑料袋润湿一昼夜（砂性土的润湿时间可酌减）。
土工标准击实试验实施细则
土工标准击实试验实施细则3．21．1 试样制备3．21．1．1 干土法（土重复使用）将具有代表性的风干或在50℃温度下烘干的土样放在橡皮板上，用圆木棍碾散，然后过不同孔径的筛（视粒径大小而定）。
对于小试筒，按四分法取筛下的土约3kg；对于大试筒，同样按四分法取样约6.5kg。
估计土样风干或天然含水量，如风干含水量低于开始含水量太多时，可将土样铺于一不吸水的盘上，用喷水设备均匀地喷洒适当用量的水，并充分伴和，闷料一夜备用。
3．21．1．2干土法（土不重复使用）按四分法至少准备5个试样，分别加入不同水分（按2～3％含水量递增），拌匀后闷料一夜备用。
3．21．1．3 湿土法（土不重复使用）对于高含水量土，可省略过筛步骤，用手拣出大于38mm的粗石子即可。
保持天然含水量的第一个土样，可立即用于击实试验。
其余几个试样，将土分成小土块，分别风干，使含水量按2％～3％递减。
3．21．2 试验程序根据工程要求选择轻型或重型试验方法。
根据土的性质（含易击碎风化石数量多少，含水量高低）选用干土法（土重复或不重复使用）或湿土法。
将击实筒放在坚硬的地面上，取制备好的土样分3～5次倒入筒内。
小筒按三层法时，每次约800～900g（其量应使击实后的试样等于或略高于筒高的1/3）；按五层法时，每次约400～500g（其量应使击实后的试样等于或略高于筒高的1/5）。
对于大试筒，先将垫块放入筒内底板上，按五层法时，每层需试样约900g（细粒土）～1100g （粗粒土）；按三层法时，每层需试样1700g左右。
整平表面，并稍加压紧，然后按规定的击数进行第一层土的击实，击实时击锤应自由垂直落下，锤迹必须均匀分布于土样面，第一层击实完后，将试样层面“拉毛”，然后再装入套筒，重复上述方法进行其余各层土的击实，试样不应高出筒顶面6mm。
用修土刀沿套筒内壁削刮，使试样与套筒脱离后，扭动并取下套筒，齐筒顶细心削平试样，拆除底板，擦净筒外壁，称量，准确至1g。
土工击实试验检验原始记录
土工击实试验检验原始记录实验目的：本实验旨在通过土工击实试验来研究土壤的击实性能，并通过检验原始记录进行进一步分析和验证。
实验原理：土工击实试验是一种常见的土壤力学试验方法，用于研究土壤的击实性能。
在试验过程中，通过利用落锤的冲击力作用于土层，从而提高土壤的密实度，进一步改善土壤的工程性质。
实验中采用击实规范指导实施试验，以确保数据的准确性和可靠性。
实验设备：实验中所需的设备有落锤、击实针、土柱、刻度尺、天平、室内水桶等。
实验步骤：1.准备土柱：将土壤样品装入环形模具中，保证土柱的高度和直径满足规范要求。
2.落锤冲击：将落锤从一定高度自由下落，冲击击实针，使其插入土柱中。
3.记录击实次数：记录击实针插入土柱的深度，以及每次冲击后击实针的回弹高度。
4.重复冲击：依次重复上述步骤，直到击实针插入土柱的深度不再发生明显变化。
实验数据记录：冲击次数，深度1 (mm) ，深度2 (mm) ，深度3 (mm) ，深度4 (mm) ，深度5 (mm)--------，------------，------------，------------，------------，------------1，10，12，8，11，92，19，21，17，20，183，25，26，24，27，254，30，33，29，32，315，34，36，33，35，34数据分析和讨论：根据实验数据的记录，可以观察到每次冲击后击实针插入土壤的深度逐渐增加，并在一定次数后趋于稳定。
由此可以得出结论，土壤在经过一定次数的冲击后，已经较为密实，难以继续增加密实度。
进一步通过计算平均深度和回弹高度，可以得到更加具体的数据：平均深度，平均回弹高度------------，-----------------27mm ， 7mm通过分析平均深度和回弹高度，可以评估和比较不同试验条件下的击实性能差异。
深度的增加代表了冲击的力度和击实效果，而回弹高度则反映了土壤的弹性恢复情况。
土工击实试验方法
土工击实试验方法1.试验样品的制备：首先从野外或实验室采集土样，并按照一定比例与水混合均匀，然后通过手工或机械设备将土样压入模具，制备成所需形状和尺寸的试样。
2.试验设备的准备：准备好静压器、流量计、压力表等设备，并进行校准，确保实验数据的准确性。
3.试验步骤：(1)调整初始状态：将初始状态的土样放入静压器中，施加一定静压力，使土样达到一定的初次固结状态。
(2)施加外力：通过增加静压器中的压力，使土样继续受到外力作用，进一步击实。
(3)记录实验数据：在每次施加外力后，记录相应的压力值、试验时刻和土样的体积或高度等数据，以便后续的分析和计算。
(4)继续增加外力：反复进行步骤(2)和步骤(3)，直到土样达到最终固结状态或压力不再增加。
4.数据处理和分析：根据实验数据，可以计算土样的固结压缩指数、回弹指数、固结比体积、固结应力等参数，进而评价土壤的击实特性。
1.试验样品的制备：同样的，需要采集土样，并按照一定比例与水混合均匀，然后将土样压入模具，制备成所需形状和尺寸的试样。
2.试验设备的准备：准备好动压器、流量计、压力表等设备，并进行校准，确保实验数据的准确性。
3.试验步骤：(1)调整初始状态：将初始状态的土样放入动压器中，并设定一定的动压力和动压频率，使土样开始受到外力作用。
(2)施加外力：通过动压器施加周期性的外力，使土样受到连续的冲击和振动，进一步击实。
(3)记录实验数据：在每次施加外力后，记录相应的压力值、试验时刻和土样的体积或高度等数据，以便后续的分析和计算。
(4)继续施加外力：反复进行步骤(2)和步骤(3)，直到土样达到最终固结状态或压力不再增加。
4.数据处理和分析：根据实验数据，可以计算土样的固结压缩指数、回弹指数、固结比体积、固结应力等参数，从而评价土壤的击实特性。
总之，土工击实试验是一种常用的用来研究土壤工程特性的试验方法。
通过静压击实试验和动压击实试验，可以获得土壤的击实特性参数，为土壤的设计和施工提供科学依据，从而确保土壤工程的稳定性和安全性。
土工标准击实试验
土工标准击实试验击实试验是用扰动样做的试验，在工程上运用于控制填土地基及夯实效果，提供粘性土的最大干密度和最优含水量。
根据设计要求确定轻型击实和重型击实两种，轻型击实适用于粒径<5mm的粘性土，重型击实适用于粒径<20mm粘性土采用三层击实时，最大粒径<40mm。
要准备：1）天平：称重200g、0.01g；2）台秤：称重10kg、5g；3）标准筛：孔径20mm、40mm和5mm；4）试样推土器：宜用螺旋式千斤顶或液压式千斤顶如无此类装置，亦可用刮刀和修土刀从击实筒中取出试样。
备土量>20kg（2200g×6（>50kg重型5300g×6），风干过筛5mm（重型过20mm或40mm）将筛下土拌均匀（四分法）取代表性试样测定风干土含水量、塑性指数（Ip）。
根据塑限（Wp）预估最优含水量，并制备5个不同含水量的一组试样，例：假定Wp=20%，备16%、18%、20%、22%、24%，但Ip>20%，则应按15%、18%、20%、22%、25%；根据试验所需要的土量与含水量，制备试样所需的加水量按下式计算：mω=(m0/(1+0.01ω))×0.01(ω1-ω0) 式中mω——制备样所需要的含水量（g）；m0——湿土（或风干土）质量（g）；ω0——湿土（或风干土）质量（%）；ω1——制样要求的含水量（%），例：Wp=20%，风干含水量=4.2%,要制ω=16%，轻型击实，击实筒容积947.4立方厘米。
求预加含水量？mω=(2200/（1+0.01×4.2))×0.01(16-4.2)=249.1(g)，五个点一组这是其中一个点的加水量。
备好样用手捏一下，中间点是否捏的最紧，有时塑限不一定准，能有一点捏的最紧，试验结束就有最有点出现，否则要调整加水量，静止一昼夜，备样是击实试验结果好坏的重要一环，备不好样直接影响试验结果峰值不明显。
[实用参考]土工标准击实试验.ppt
为最佳含水率
0
ωop
ω
2.击实功能的影响
ρd 击数 40 30 20
0
1.土料的最大干密度和最优 含水率不是常数。最大干密 度随击数的增加而逐渐增大, 最佳含水率逐渐减小。然而， 这种变化速率是递减的。同 时，光凭增加击实功能来提 高土的最大干密度是有限的
2.当含水率较低时击数的影 响较显著。当含水量较高时， 含水率与干密度关系曲线趋 ω 近于饱和线，这时提高击实 功能是无效的
1、影响压实的因素
影响土压实性的因素很多，主要有含水率、击实功能、
土的种类和级配等
1.含水率的影响
ρd
ρdmax
当含水率较低时，击实后 的干密度随含水率的增加 而增大。而当干密度增大 到某一值后，含水率的继
续增加反招致干密度的减
小。干密度的，与它对应的含水率称
一、试验目的
在标准击实方法下测定土的最大干密度和最佳含水率， 为控制路堤、土坝或填土地基等的密实度及质量评价，提 供重要依据。
二、基本原理
击实仪法是用锤击，使土密度增大，目的是在室内利 用击实仪，测定土样在一定击实功能作用下达到最大密度 时的含水率（最佳含水率）和此时的干密度（最大干密 度），借以了解土的压实特性。
土的击实试验
土的击实试验分为：
（1）轻型击实：适用于细粒土，锤底直径为5cm，击锤质量为 2.5kg，落距为30cm，单位体积击实功为598.2kJ/m3； I-1分3层夯实，每层27击,最大粒径20mm;I-2分3层夯实， 每层59击,最大粒径40mm。
（2）重型击实：适用于细粒土,锤底直径为5cm，击锤质量为 4.5kg，落距为45cm，单位体积击实功为2682.7kJ/m3； II-1分5层夯实，每层27击,最大粒径20mm;II-2分3层夯实， 每层98击,最大粒径40mm。
标准击实试验报告击实实验报告
标准击实试验报告击实实验报告试验名称：标准击实试验报告1. 试验背景：标准击实试验是土工工程中常用的试验方法之一，用于评估土壤的密实性和抗剪强度。
该试验通过施加一定的压力和冲击力，将试验土壤压实并测量相应参数，以确定土壤的工程性质和适用范围。
2. 试验目的：本次试验的目的是评估试验土壤的密实程度，并通过测定其抗剪强度，了解土壤的稳定性和承载能力。
3. 试验设备和材料：- 标准击实试验仪器- 打击器和支撑装置- 石头或金属块（用于提供冲击力）- 试验土壤样品- 筛孔和筛板- 秤4. 试验步骤：步骤1：收集试验土壤样品，并将其筛分成不同的颗粒级配。
选择合适的颗粒级配进行试验。
步骤2：将试验土壤放入标准击实试验仪器的试验筒中。
步骤3：按照试验要求确定试验重数，并将打击器和支撑装置安装到标准击实试验仪器上。
步骤4：通过调节试验仪器，使打击器落下和抬起的高度保持一定的标准。
步骤5：开始试验，用打击器给土壤施加冲击力，每次冲击后测量试验土壤的密实度（可使用试验土壤的干密度来衡量）。
步骤6：重复进行多次冲击，直到试验土壤的密实度达到一定的标准（通常为95%的最大干密度）。
步骤7：将击实后的土壤样品收集起来，并进行抗剪试验。
步骤8：在试验设备中应用一定的剪切力，测量土壤在剪切中的应力-应变关系。
步骤9：记录试验数据并分析结果。
5. 试验结果：根据试验数据和分析结果，可以得出试验土壤的密实度和抗剪强度。
根据试验要求和工程需要，评估土壤的工程性质和适用范围。
6. 结论：通过本次标准击实试验，对试验土壤的密实性和抗剪强度进行了评估，获得了实验数据和结果。
根据试验结果，可以判断试验土壤的密实程度和稳定性，并对其在工程应用中的适用性进行判定。
7. 建议：根据试验结果，可以根据工程要求对土壤进行后续的处理和处理。
根据实验结果，可以调整施工工艺和方案，以确保土壤在工程中的稳定性和承载能力。
以上是标准击实试验的实验报告。
具体报告内容可能因试验设计和要求而有所不同，但通常会包括试验背景、目的、设备和材料、试验步骤、试验结果、结论和建议等内容。
土工击实试验规范
土工击实试验规范土工击实试验规范一、试验目的本试验旨在确定土工材料在受到加载时的击实特性，为土质路基、坝体、堤岸等土工工程的设计和施工提供依据。
二、试验设备1. 土工击实试验机：按照国家标准或地方标准要求选用，能够控制冲击次数和冲击能量。
2. 冲击头：用于对土工材料进行冲击加载。
3. 钢尺：用于测量土工材料的高度。
4. 土工试样容器：容量应能满足试验要求，内部应平整、无毛刺。
三、试验前的准备1. 根据设计要求确定试验采样点，采集土工试样并将其存放在密封盒中，避免试样中的水分蒸发。
2. 根据试验要求调节土工击实试验机的冲击次数和冲击能量，并进行有效校准。
3. 在试验容器内做好防滑措施，确保试样不会在击实过程中滑动或倾斜。
四、试验过程1. 将土工试样放置在试验容器内，轻轻压实，并使用钢尺测量试样高度。
2. 将冲击头放在试验机上，将试验容器放在冲击头下方固定。
3. 开始冲击试验，根据设定的冲击次数和冲击能量进行击实。
4. 每经过一定次数的冲击，停止试验并测量试样的高度，记录下来。
5. 继续进行冲击试验，直至满足设计要求或达到设定的最大冲击次数。
6. 完成试验后，将试样取出，进行必要的物理性质和力学性质的测试。
五、试验结果的评定1. 根据设计要求，评定试样在不同冲击次数下的击实程度。
2. 根据试验结果确定土工材料的击实特性参数，如击实指数、冲击指数等。
六、试验注意事项1. 试验过程中应注意安全，避免人员受伤。
2. 试验前应保证试验设备和试样的准备工作完备和准确。
3. 试验时应严格按照设定的冲击次数和冲击能量进行，不得随意更改。
4. 在试验过程中，应注意观察试样的状态，如发生倾斜、滑动等情况，应立即停止试验并重新调整试样。
5. 试验后应对试样进行必要的测试和分析，评价其击实特性。
6. 试验后应对试验设备进行清洁，确保下次使用时的准确性。
七、试验报告1. 试验报告应包括试验设备、试样情况、试验参数设置、试验结果等内容。
土工标准击实试验-精选版
1
土的击实试验分为：
（1）轻型击实：适用于细粒土，锤底直径为5cm，击锤质量为
2.5kg，落距为30cm，单位体积击实功为598.2kJ/m3； I-1分3层夯实，每层27击,最大粒径20mm;I-2分3层夯实， 每层59击,最大粒径40mm。
（2）重型击实：适用于细粒土,锤底直径为5cm，击锤质量为
3、画击实曲线：以干密度为纵坐标，含水率为横坐标，绘制干密度与含水率的关 系曲线，干密度与含水率的关系曲线上的峰点的坐标分别为土的最大干密度 与最佳含水率。
10
11
4、当试样中有大于40mm的颗粒时，应先取出大于40mm的颗粒，并求得其百 分率P，把小于40mm部分做击实试验，按以下公式分别对应试验所得 的最大干密度和最佳含水率进行校核（适用于大于40mm颗粒的含量小 于30%时）。
12
影响土压实性的因素很多，主要有含水率、击实功能、 土的种类和级配等
1、影响压实的因素
ρd
1.含水率的影响
ρdmax
当含水率较低时，击实后 的干密度随含水率的增加 而增大。而当干密度增大 到某一值后，含水率的继 续增加反招致干密度的减 小。干密度的这一最大值 称为该击数下的最大干密 度，与它对应的含水率称 为最佳含水率 ω
13
0
ωop
2.击实功能的影响
ρd 击数 40 30 20
1.土料的最大干密度和最优 含水率不是常数。最大干密 度随击数的增加而逐渐增大, 最佳含水率逐渐减小。然而， 这种变化速率是递减的。同 时，光凭增加击实功能来提 高土的最大干密度是有限的
0
2.当含水率较低时击数的影 响较显著。当含水量较高时， 含水率与干密度关系曲线趋 ω 近于饱和线，这时提高击实 功能是无效的
