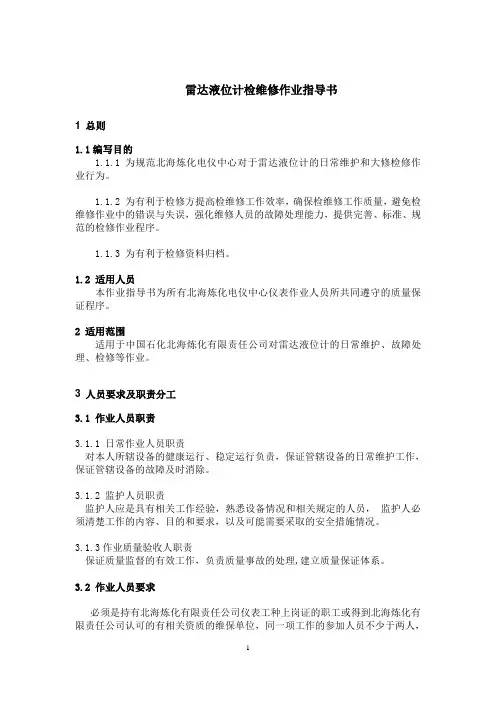

雷达液位计检维修作业指导书
雷达液位计检维修作业指导书1 总则1.1编写目的1.1.1为规范北海炼化电仪中心对于雷达液位计的日常维护和大修检修作业行为。
1.1.2 为有利于检修方提高检维修工作效率，确保检维修工作质量，避免检维修作业中的错误与失误，强化维修人员的故障处理能力，提供完善、标准、规范的检修作业程序。
1.1.3 为有利于检修资料归档。
1.2 适用人员本作业指导书为所有北海炼化电仪中心仪表作业人员所共同遵守的质量保证程序。
2 适用范围适用于中国石化北海炼化有限责任公司对雷达液位计的日常维护、故障处理、检修等作业。
3 人员要求及职责分工3.1 作业人员职责3.1.1 日常作业人员职责对本人所辖设备的健康运行、稳定运行负责，保证管辖设备的日常维护工作，保证管辖设备的故障及时消除。
3.1.2 监护人员职责监护人应是具有相关工作经验，熟悉设备情况和相关规定的人员，监护人必须清楚工作的内容、目的和要求，以及可能需要采取的安全措施情况。
3.1.3作业质量验收人职责保证质量监督的有效工作，负责质量事故的处理,建立质量保证体系。
3.2 作业人员要求必须是持有北海炼化有限责任公司仪表工种上岗证的职工或得到北海炼化有限责任公司认可的有相关资质的维保单位，同一项工作的参加人员不少于两人，监护人员不少于一人。
4 工器具及备件材料准备及要求4.1 检修所需测量用具准备4.2 检修所需工器具准备4.3 检修所需参考图纸资料4.4 工作所需备品配件准备5 技术要求及质量标准5.1 技术要求5.1.1 确保雷达液位计在日常维护及大修的检修全过程无不安全因素发生。
5.1.2 确保雷达液位计检修项目的验收率、合格率为100％。
5.2 质量标准1.图纸、设备说明书等设计文件；2.石油化工仪表工程施工技术规程SH/T3521-2007；3.自动化仪表工程施工质量验收规范GB50131-2007；4.石油化工仪表供电设计规范 SH/T3082-2003；5.石油化工仪表接地设计规范 SH/T3081-2003；6.石油化工工程施工及验收统一标准SH3508-2011；应执行的技术标准包括但不限于上述所列标准规范，相关标准规范如有更新，按最新颁布的标准规范参照执行。

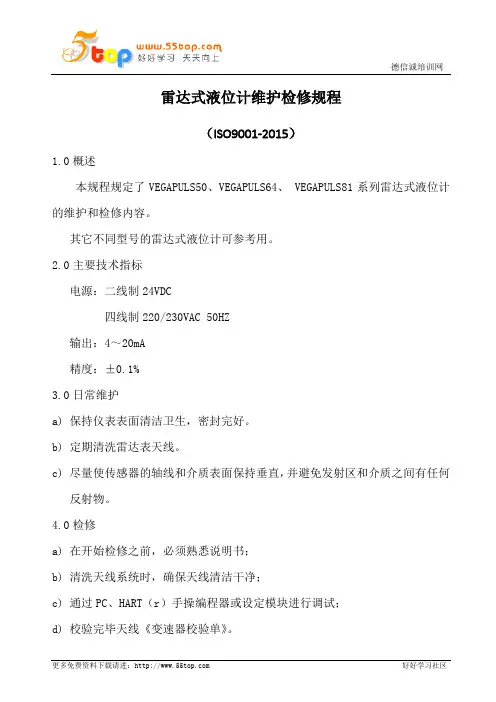

雷达式液位计维护检修规程
雷达式液位计维护检修规程
（ISO9001-2015）
1.0概述
本规程规定了VEGAPULS50、VEGAPULS64、 VEGAPULS81系列雷达式液位计的维护和检修内容。
其它不同型号的雷达式液位计可参考用。
2.0主要技术指标
电源：二线制24VDC
四线制220/230VAC 50HZ
输出：4～20mA
精度：±0.1%
3.0日常维护
a)保持仪表表面清洁卫生，密封完好。
b)定期清洗雷达表天线。
c)尽量使传感器的轴线和介质表面保持垂直，并避免发射区和介质之间有任何
反射物。
4.0检修
a)在开始检修之前，必须熟悉说明书；
b)清洗天线系统时，确保天线清洁干净；
c)通过PC、HART（r）手操编程器或设定模块进行调试；
d)校验完毕天线《变速器校验单》。
5.0投运
a)检查仪表接线是否正常；
b)给变速器送电；
c)通过PC校正零点及量程；
d)仪表指示正常即可投运。
e)。

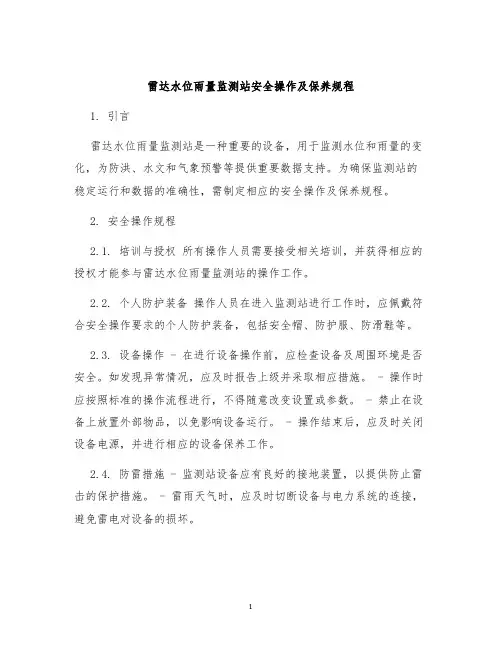

雷达水位雨量监测站安全操作及保养规程
雷达水位雨量监测站安全操作及保养规程1. 引言雷达水位雨量监测站是一种重要的设备，用于监测水位和雨量的变化，为防洪、水文和气象预警等提供重要数据支持。
为确保监测站的稳定运行和数据的准确性，需制定相应的安全操作及保养规程。
2. 安全操作规程2.1. 培训与授权所有操作人员需要接受相关培训，并获得相应的授权才能参与雷达水位雨量监测站的操作工作。
2.2. 个人防护装备操作人员在进入监测站进行工作时，应佩戴符合安全操作要求的个人防护装备，包括安全帽、防护服、防滑鞋等。
2.3. 设备操作 - 在进行设备操作前，应检查设备及周围环境是否安全。
如发现异常情况，应及时报告上级并采取相应措施。
- 操作时应按照标准的操作流程进行，不得随意改变设置或参数。
- 禁止在设备上放置外部物品，以免影响设备运行。
- 操作结束后，应及时关闭设备电源，并进行相应的设备保养工作。
2.4. 防雷措施 - 监测站设备应有良好的接地装置，以提供防止雷击的保护措施。
- 雷雨天气时，应及时切断设备与电力系统的连接，避免雷电对设备的损坏。
2.5. 事故应急处理在设备操作过程中，如发现事故或异常情况，应立即采取紧急措施，确保人员安全，并及时向上级报告，进行事故处理。
3. 保养规程3.1. 定期检查定期对雷达水位雨量监测站进行检查，以确保设备运行正常。
主要内容包括： - 检查设备接线是否松动，是否有腐蚀现象。
- 检查设备外观是否有损坏和变形。
- 检查雷达和传感器的安装情况。
- 检查设备的供电系统，确保供电正常。
3.2. 清洁保养定期对设备进行清洁工作，保持设备表面干净，并及时清除灰尘和污垢，以确保设备的正常运行。
3.3. 维护记录记录设备的维护情况，包括维护日期、维护内容和维护人员等信息，以便及时跟踪维护工作的完成情况。
3.4. 备品备件管理合理管理备品备件，确保备件的及时更新和合理存放。
定期检查备品备件的数量和状况，并及时进行补充和更换。

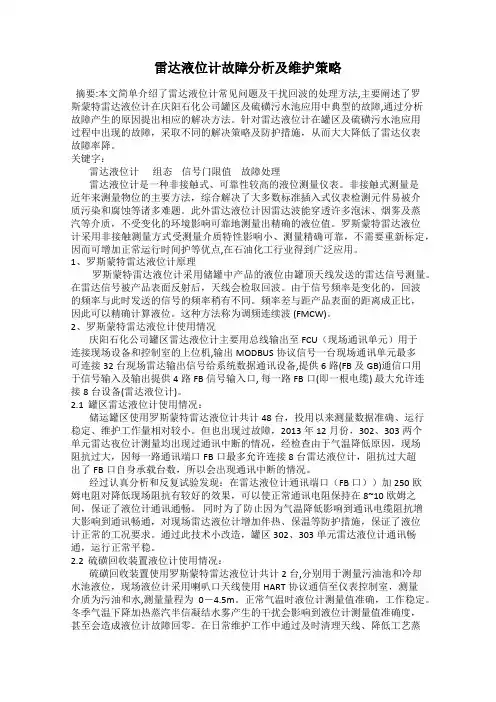

雷达液位计故障分析及维护策略
雷达液位计故障分析及维护策略摘要:本文简单介绍了雷达液位计常见问题及干扰回波的处理方法,主要阐述了罗斯蒙特雷达液位计在庆阳石化公司罐区及硫磺污水池应用中典型的故障,通过分析故障产生的原因提出相应的解决方法。
针对雷达液位计在罐区及硫磺污水池应用过程中出现的故障，采取不同的解决策略及防护措施，从而大大降低了雷达仪表故障率降。
关键字：雷达液位计组态信号门限值故障处理雷达液位计是一种非接触式、可靠性较高的液位测量仪表。
非接触式测量是近年来测量物位的主要方法，综合解决了大多数标准插入式仪表检测元件易被介质污染和腐蚀等诸多难题。
此外雷达液位计因雷达波能穿透许多泡沫、烟雾及蒸汽等介质，不受变化的环境影响可靠地测量出精确的液位值。
罗斯蒙特雷达液位计采用非接触测量方式受测量介质特性影响小、测量精确可靠，不需要重新标定，因而可增加正常运行时间护等优点,在石油化工行业得到广泛应用。
1、罗斯蒙特雷达液位计原理罗斯蒙特雷达液位计采用储罐中产品的液位由罐顶天线发送的雷达信号测量。
在雷达信号被产品表面反射后，天线会检取回波。
由于信号频率是变化的，回波的频率与此时发送的信号的频率稍有不同。
频率差与距产品表面的距离成正比，因此可以精确计算液位。
这种方法称为调频连续波 (FMCW)。
2、罗斯蒙特雷达液位计使用情况庆阳石化公司罐区雷达液位计主要用总线输出至FCU（现场通讯单元）用于连接现场设备和控制室的上位机,输出MODBUS协议信号一台现场通讯单元最多可连接32台现场雷达输出信号给系统数据通讯设备,提供6路(FB及GB)通信口用于信号输入及输出提供4路FB信号输入口, 每一路FB口(即一根电缆) 最大允许连接8台设备(雷达液位计)。
2.1 罐区雷达液位计使用情况：储运罐区使用罗斯蒙特雷达液位计共计48台，投用以来测量数据准确、运行稳定、维护工作量相对较小。
但也出现过故障，2013年12月份，302、303两个单元雷达夜位计测量均出现过通讯中断的情况，经检查由于气温降低原因，现场阻抗过大，因每一路通讯端口FB口最多允许连接8台雷达液位计，阻抗过大超出了FB口自身承载台数，所以会出现通讯中断的情况。
雷达物位计液位计安全操作及保养规程
雷达物位计液位计安全操作及保养规程雷达物位计和液位计广泛应用于石油、化工、制药、食品等各个行业，它们可以精确地测量容器内的液位高度，从而对生产过程提供保障。
而为了确保设备的正常工作和使用寿命，必须对它们进行正确的操作和定期的保养。
本文将重点介绍雷达物位计和液位计的安全操作和保养规程。
安全操作方法1. 环境检查在使用雷达物位计或液位计之前，必须检查容器的环境，确保设备安装在适宜的地方，并遵循以下步骤：1.确认容器的结构和材料符合设备的要求。
2.检查容器底部的空间是否足够安装设备。
3.检查容器内部的环境，如是否存有附着物、杂物或污垢。
2. 设备安装正确的设备安装是使用雷达物位计和液位计的前提，而正确的安装也是确保设备安全正常工作的最重要因素之一。
以下是设备安装的一些要点：1.安装前，必须检查设备和容器的匹配程度。
2.安装过程中，应注意设备的水平度，确保其准确。
3.必须确保设备的防爆措施和电气接线符合操作规程。
3. 操作及控制以下是使用雷达物位计或液位计时需要注意的操作和控制要点：1.操作人员必须接受培训，了解设备的操作方法和技能要求。
2.使用设备前，必须进行设备和周边环境的检查。
3.按照操作规程操作，避免使用错误的控制器、传感器等设备。
4.操作完毕之后，必须将设备和周边环境清理干净。
4. 事故应急以下是在雷达物位计或液位计故障时的一些应急措施：1.操作人员应立即切断电源，停止设备工作。
2.告知相关人员，确定设备的应急措施。
3.恢复设备正常工作后，必须整理设备及周边环境。
保养规程1. 日常保养以下是雷达物位计和液位计日常保养的一些要点：1.每周对设备进行一次清理，检查所有接口和传感器。
2.每月对接口进行紧固，快钩锅炉面板要检查安装位置是否正确。
3.每季度更换电源电池，检查周围环境，保持设备清洁。
4.每半年对设备进行一次详细的检查，编制保养报告。
2. 定期保养以下是定期保养的一些要点：1.每年对设备进行一次总检查，检查设备的性能和功能。
雷达式液位计安全操作及保养规程
雷达式液位计安全操作及保养规程1. 前言雷达式液位计是一种常见的工业测量仪器，用于测量各种液体的液位。
在使用过程中，正确的操作和保养能够保证其正常工作，提高使用寿命，同时也能够保证生产安全。
本文将介绍雷达式液位计的安全操作及保养规程。
2. 安全操作规程2.1 确保设备正常在使用雷达式液位计前，应首先确认设备状态正常。
确认电源是否接好，检查设备电缆连接是否牢固，检查仪表功率及安装状态。
如发现任何问题，应立即停止使用，并联系相关人员进行检修和调整。
使用时应按照使用说明书进行正确操作。
2.2 防雷防静电在雷达式液位计测量时，应预先做好防雷防静电工作。
为了避免敏感电子元器件受到静电干扰而导致设备损坏，应采取静电保护措施，如使用航空插头或保护接地装置，以确保设备的稳定性。
2.3 防爆防火液位计在测量时，常常会在易燃易爆物质中使用。
因此，在使用雷达式液位计进行测量前，应先了解液体的性质和防爆等级要求。
在需要防爆的环境中使用时，应使用符合相关爆炸防护标准的防爆型液位计，并注意安装方法。
同时，使用过程中，应注意保持场地整洁，防止易燃物品和气体汇集，以防发生火灾。
2.4 安全作业在进行雷达式液位计的测量时，应按安全操作规程进行操作，如严禁擅自调整参数和对设备进行改装、维修等操作，严禁在需要防爆场合禁止对液位计端口进行随意拆模和连接操作。
同时，在实际操作中，应遵循相关操作规范，如统一佩戴个人防护设备和维修用具等，确保操作过程安全。
2.5 应急处理在雷达式液位计测量时，如出现紧急情况或异常状况等，应及时停机并通知工作人员。
在设备出现故障时，应注意开展维修工作，遵循相关维修标准和规范，确保维修过程安全。
3. 保养规程3.1 定期检查定期检查是保证雷达式液位计正常工作的重要措施之一。
定期检查可以帮助发现问题并及时修复，避免在实际使用中发生问题。
检查内容包括：液位计本体、传感器、显示器及其他附件的外观是否有损伤，电导应答是否正常等。
艾默生雷达液位计资料(RTG40B,2210-R)
艾默生雷达液位计资料目录一、雷达液位计结构组成与工作原理二、雷达液位计测量系统结构组成三、雷达液位计工具软件及使用四、雷达液位计校定五、罗斯蒙特2210 显示装置六、雷达液位计故障判断处理一、雷达液位计结构组成与工作原理1结构组成：雷达液位计是由发射器头（TH）与天线组成。
发射器头一般是通用的，同系列雷达液位计间可以互换。
天线有多种形式，从而形成多种型号的雷达液位计。
发射器头由表体和电子单元（THE）组成。
电子单元由微波单元、信号处理、数据通信、电源及瞬变保护电路板等构成。
二、雷达液位计测量系统结构组成及接线1、计测量系统结构组成：SAAB雷达液位计测量系统是由RTG液位计、FCU现场通讯单元、RTL/2现场总线、DAU现场数据采集单元、多点温度计MST（ RTD 测温元件PtIOO）等组成，如下图所示，通过FCU与DCS通讯。
DCS原油罐区雷达液位计测量系统结构示意图雷达液位计：RTG39、RTG40,罐旁指示仪：DAU2100、RDU40、751, DU2210-R，多点温度计：MST2、相关技术参数外部回路电阻<700 Q （无源输出，配24V 外部电源）<300 Q （有源输出）环境温度：-40 至 70°C3、电气连接：罗斯蒙特PRO 系列变送器具有两个分开的接线盒 X1和X2分别 用来连接设备电源、输出和显示装置。
采用DC 或AC 作为具有较宽输入范围的内置电源，变送器供电单元可自动将电压调整到指定电压 极限范围内的适用电压。
变送器输出为非本质安全HART/4-20mA主要模拟输出或非本质安全基金会现场总线。
罗斯蒙特PRO 变送器连接示意图3.1端子块X1接线端子1-2：用于连接非本质安全HART/4-20 mA 主要模拟输出或 非本质安全基金会现场总线。
端子3-4：用于连接电源输入 端子A :电气安全接地端子蠶豔全H4RT*播口更從级谕出A变送器端子块X1接线图3.2端子块X2接线通过四根导线，将显示装置与接线盒内的X2端子块连接端子A :与显示装置接地端子连接。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
中国石油石化有限责任公司1000万吨/年炼油、80万吨/年乙烯项目雷达液位测量系统维护指南艾默生过程控制目录1、概述：------------------------------------------- 32、雷达液位计工作原理---------------------------------33、性能参数指标--------------------------------------44、雷达液位测量系统组成及特点--------------------------65、雷达液位测量系统接线图-----------------------------116、雷达液位测量系统网络连接示意图----------------------127、罐量计算的依据标准和方法：-------------------------188、雷达罐量计算上位系统组态软件及其操作-------------------209、雷达罐区计量系统常见故障诊断--------------------------351.概述：雷达液位测量系统是一个完整的计量和库存管理系统，该系统可以包含液位，多点温度，介质的平均温度，压力，密度（压力变送器测量实时在线的密度），油水界面等信号。
罐区管理系统TankMaster软件包具有完整的库存管理功能，网络连接功能及与DCS 系统通讯功能。
它可以显示液位，多点温度，介质的平均温度，压力，密度，油水界面等信号的数值，储罐的容积表，并根据API或国家标准计量罐液体标准体积和质量等数据。
计量级（REX）及监控级(PRO)系列采用TRL2总线，通过通讯单元转换为RS485或RS232通讯（基于Modbus协议）接口与上位系统通讯。
雷达液位计室外罐顶安装，安装区域为防爆区，安装简易、调校方便，确保可靠运行。
可动部件少，不受振动影响（液位计是一体化结构，采用模块化及集成化设计，卡件安装）。
液位计天线符合API设计标准，具有凝液自滴落功能。
2.雷达液位计工作原理采用FMCW方法（调频连续波）：雷达液位计向液体表面发射微波，微波信号具有围绕10GHz连续变化的频率，当信号向下抵达液体表面并返回天线时，它将与此时正在发射的信号混合，当回波信号向下抵达液体表面并重新返回时，发射的信号已经轻微改变，当把发射信号与接收信号混合时，产生一种与液体表面距离成比例的低频信号，这种信号可提供高精度的测量值。
3.性能参数指标3.1.计量级雷达液位计(REX系列，RTG39)- 仪表精度：±0.5 mm- 输出信号：TRL2数字总线、4～20MA、继电器输出- 运行环境温度：-40 °C至+70 °C （-40 °F至+158 °F）- 电源： 100-240 VAC，50-60 Hz，平均功率 15W在低于冰点温度下，液位计加压最大功率为 80 W）- 入口防护等级： IP66- 防爆等级：EEx d [ia] IIB T6- 天线形式：抛物面式/喇叭口式/阵列式（适合导波管安装低损耗模式）/LPG、LNG专用天线- 防雷保护：标准的防雷保护部件和滤波器可处理快速瞬变电压。
液位计部的多层变阻器（快速瞬变电压保护）以及充气管避雷器（过电压保护）保护电子元件免受过电压影响。
由于在防燃外壳部可能出现电火花，储罐也应进行隔爆防护。
主电源受熔断器保护- 电气接口：3 x 1/2” NPT; 3 x 3/4” NPT3.2.罐旁指示仪SDAU- 可显示数据：液位、液面距离、点温度、平均温度、液位速度、信号强度- 显示器: 6 位数字液晶显示器- 温度分辨率: 0.1 °C- 可接入传感器类型：PT100单点或多点温度元件（最多14点）- 防护等级：IP66- 防爆等级：EEx ia IIB T4- 电源：由储罐雷达液位计提供本安电源- 电气接口：2 x M20；1x M253.3.罐旁指示仪RDU40- 可显示数据：液位、液面距离、点温度、平均温度、液位速度、信号强度- 显示器: 图形液晶显示器 128 x 64 像素- 防护等级：IP66- 防爆等级：EEx ib IIC T4- 电源：由储罐雷达液位计提供本安电源- 电气接口：2 x M20；1x M253.4.平均温度计（MST）- 温度元件类型：Pt 100 温度点元件，符合标准 EN 60751- 精度：1/6 DIN B 级（标准）（1/6 DIN B= ±(0.30 + 0.005 * ITI) * 1/6）- 整个温度量程：-50 °C 至120 °C（标准）；-20 °C至250 °C（可选）- 温度元件数量：3至14点- 外层材料：不锈钢 AISI 316- 储罐底部重锤重量：4kg（标准）- 铠装直径：3/4” （标准）; 1” （配套水位传感器 WLS 的选项）- 引线长度：500mm（标准，进入一体化JB）- 防爆等级：EEx ia IIC T43.5.通讯单元(FCU）- 环境运行温度：-40 °C 至70 °C- 电源：220V AC，+10% 至-15%，50-60 Hz，最大功率：10 W- 入口防护等级：IP 65- 通讯端口：6个（通常配置4个现场总线端口，2个分组总线端口）- 现场总线端口：TRL/2 总线，每个现场总线端口最多可连接 8 台储罐雷达液位计- 分组总线端口：TRL/2 总线、RS232 或 RS485，基于 Modbus的协议3.6.无线网络适配器775-输入信号：2或4线制HART设备-输出信号：IEC 62591(无线HART)-更新速度：由客户选择，8秒至60分3.7.1420网关- 环境运行温度：-40 °C 至70 °C- 电源：19.2~28.8Vdc，启动电流250mA，运行电流150Ma- EMC 性能：按照执行标准EN61326-1:2006;- Mesh 网络管理- 通讯规格：1) MODBUS RTU VIA RS4852) Modbus TCP via Ethernet/Optical fiber3)OPC via Ethernet/ Optical fiber4)AMS, DeltaV3.8.罐区计量管理系统(包括PC机及软件)-微机基本要求：➢Windows 2000 Server IIS 5.0版或者Windows 2003 Server IIS 6.0版➢ 2.4GHz CPU。
➢1024MB RAM。
➢20GB 硬盘驱动器（TankMaster 需要占用大约 200 MB 磁盘空间）。
➢图形卡1024*768像素，65536色➢RS232,RS485通讯接口各2个➢网卡2块- TankMaster 标准软件包TankMaster 包括两个主要软件模块：➢WinSetup 是用于对整个雷达液位系统进行组态的软件包。
➢WinOpi 是完整的储存软件包。
包括下列功能提供实时储罐计量数据、用户友好的导航、先进的分组组态功能、交互式组态与安装、用户管理器、输送控制批处理报表、历史数据抽样、实时视图、自动报表、通过电子传递报表、可靠报警处理、事件检查日志、通过电子发送报警、泄漏报警和在线帮助。
API 计算功能包括：实时储量计算和储罐混合计量- Tankmaster通讯功能➢Modbus通讯：用于通过 MODBUS（RS-232 ）连接 TankMaster 和监控与数据采集DCS 系统。
➢OPC server （OPC 2.0）：用于通过 OPC （网络或本地微机）连接 TM 和和监控与数据采集（SCADA）/ DCS 系统。
OPC 服务器包括浏览器。
4.雷达液位测量系统组成及特点4.1.喇叭型天线液位计的设计易于安装在固定顶储罐上直径为 200 mm (8”) 或以上的喷嘴上。
RTG 3920 液位计可以测量除沥青及类似产品以外的各类石油产品。
整个喇叭形天线位于储罐部而且其温度与储罐环境温度几乎相同，从而可以避免天线部出现冷凝。
4.2.RTG 3930抛物面形天线液位计的设计适合安装于拱顶储罐。
可测量几乎所有产品的液位，围涉及从干净产品到难以测量的产品（如沥青）的几乎所有产品。
抛物面形天线的设计可以耐受粘稠产品及冷凝产品。
大型天线直径可获得较高的天线增益和较高的信噪比。
抛物面形天线液位计可安装于原有的储罐人孔盖上。
标准抛物面形反射器直径达到440 mm(17 “)，并适合安装于诸如20” 的人孔。
4.3.配备小型阵列天线的 RTG 3950 可安装于原有的导波管。
典型应用包括带有浮顶的原油储罐以及带或不带浮顶的汽油/成品油储罐。
4.4.RTG 3960 液位计的设计适用于液化石油气或液化天然气储罐的液化气液位测量。
即使在液体表面沸腾的工况下，导波管也能使液位计获取足够强度的回波。
雷达信号在导波管传送。
压力密封采用经过认证可用于压力容器的石英/瓷窗口。
作为选项，液位计可配备安全球阀以及蒸汽空间压力传感器。
最高的测量精度需要采用压力传感器。
4.5.对于液体散装储罐中实现精确的密闭输送和储存测量，产品温度是一个重要的参数。
在 Rex 系统供货时，可以作为基本元件提供高质量的多点温度计(MST)。
多点温度计(MST)可采用置于不同高度的多台Pt 100 温度点元件测量温度，从而提供储罐温度曲线和平均温度。
4.6.电容水位传感器(WLS)可连续测量油层下面的自由水位并提供输入用于在线提供净储量。
水位传感器与多点温度计 MST 一体化，4.7.数据采集单元(DAU 2100)可与储罐雷达液位计配套使用，提供本机读数显示，并在需要的输入/输出多于储罐雷达液位计许可围时，可用于连接温度传感器、压力变送器、通断开关等。
最多可连接 14 台温度元件的多点温度计(MST)可与数据采集单元进行连接。
数据采集单元由与其连接的储罐雷达液位计供电并通过储罐雷达液位计进行通讯。
在储罐雷达液位计的变送器接口卡件(TIC)上采用齐纳安全栅，使数据采集单元(DAU)达到本质安全。
数据采集单元可配备读数显示器，以显示液位、温度和其他测量数值。
根据需要，也可将数据采集单元 DAU 安装于储罐顶部。
4.8.远传显示单元 (RDU 40) 是一种坚固耐用的显示单元，可用于室外危险区域。
如果每台储罐的温度元件数量不超过 6 台，RDU 40 是现场显示最节约成本的解决方案。
在这种情况下，温度元件可直接连接储罐雷达液位计(RTG)，而无需采用数据采集单元(DAU)。
显示功能由连接的储罐雷达液位计采用软件进行控制。
采用 4 键显示键盘，非常易于操作。
