差示扫描量热仪(DSC
实用文档
DSC的基础公式
假设:
1, 传感器绝对对称，Tfs = Tfr， Rs = Rr = R 2, 样品和参比端的热容相等Cpr=Cps 3, 样品和参比的加热速率永远相同 4, 样品盘及参比盘的质量（热容）相等 5, 样品盘、参比盘与传感器之间没有热阻或者热阻相等
实用文档
应用
• 测量熔融温度、玻璃化转变、氧化诱导时间（温度） • 测相变热焓及结晶度、测研究结晶动力学 • 测化学反应热焓、研究固化反应及反应动力学 • 表征聚合物相容性
实用文档
DSC典型综合图谱
玻璃化转 变
结晶
氧化 或分解
熔化
交联 (固化)
热流 -> 放热
温度
实用文档
DSC曲线
热焓变化率， 热流率(heat flowing)，
实用文档
热阻抗的不平 衡部分
热容量的不平 衡部分
实用文档
加热速率的不平 衡部分
▪ 如上因素，我们需要测量仪器整个温度范围内，样品端和参比端 热阻和热容随温度变化的数值。并且要把这些不平衡因素消除。 我们把这种测量称之为T0校正，其实叫热阻热容测量更准确。
实用文档
第二章 DSC在高分子材料的应用
q--------热流， ΔT------样品参比温差，R-------热阻
实用文档
实际测试过程
• 炉体把热量传到样品端和参比端，假设传到样品端的热阻 Rs小于传到参比端的热阻Rf,一定导致传到样品端的热多 于参比端的热从而导致一个ΔT的产生。或者相同热量传 到样品端和参比端，假设样品端热容Cs小于参比端热容 Cf,一定导致样品端温度高于参比端而产生一个ΔT，这些 ΔT都是由于系统引起，不是样品热反应引起，我们称之 为热阻热容的不平衡
D3418-12ε1、GB 1946
金属铟的熔点，其DSC曲线近似一条垂直线，其熔点通常取外推起始温度，吸 收峰的面积为热焓
Sample: DSC-cal0224-In Size: 3.9900 mg
DSC
Method: ASTM E794-06
料热历史 • 以10℃/min将温度降到预期的结晶温度Tefc以下30或50℃ • 再以10℃/min加热至熔融外推终止温度Tefm以上30或50℃测定Tm • 对比测定前后样品的重量，如发现有失重则重复以上过程 常用测试标准： ISO 11357-3-2011,ASTM E794-06(2012)，ASTM
2
Heat Flow (W/g)
0
-2
-4 160
Exo Up
180
200
220
240
Temperature (°C)
260
280
300
Universal V4.3A TA Instruments
决定 物质的性质
定性 定量 实用文档
峰的形状 峰的数目 峰的位置 峰的面积
DSC测定熔点推荐程序
• 样品用量5~10mg • 以10℃/min加热至熔融外推终止温度Tefm以上30或50℃，以消除材
是否所有物质都有熔点？ 什么是熔点？
实用文档
• 熔点是晶体将其物态由固态转变（熔化）为液态的过程中 固液共存状的温度。
• 结晶聚合物如尼龙、聚乙烯、聚丙烯、聚甲醛等材料.
实用文档
熔融与结晶
表征熔融的四个参数： 1.吸热峰峰值 2.初始熔融温度 3.吸热峰面积 4.熔融结束温度
表征结晶的两个参数： 1.放热峰峰值 2.放热峰面积
Comment: Nitrogen purging gas:50ml/min;Type of sample pan:Al
2
File: J:...\CAL\201202\DSC-In20120224‘ Operator: IR Run Date: 24-Feb-2012 13:30 Instrument: DSC Q200 V23.5 Build 72
Heat Flow (W/g)
0
156.70°C
28.54J/g
-2
-4
157.77°C
-6 80
Exo Up
100
120 实用文档140
160
180
Temperature (°C)
Universal V4.3A TA Instruments
高分子聚合物熔融温度范围较为宽广，在整个熔融过程中可能伴有复杂 的熔融/重结晶/晶型调整过程，高分子的熔点通常取峰值温度
单位为毫瓦（mW）
吸收热量，样品热容增加， 基线发生位移
结晶，放出热量，放热峰； 晶体熔融，吸热，吸热峰
一般在DSC热谱图中，吸热(endothermic)效应用凸起的峰
值来表征 (热焓增加)，放热(exothermic)效应用反向的峰值
表征(热焓减少)。
实用文档
DSC应用：熔融温度(熔点)的测定
差示扫描量热仪(DSC)
实用文档
第一章 DSC基本原理
实用文档
DSC定义
程序控温条件下，测量在升温、降温或恒温过程中品所吸收与 释放出的热量
Q200
实用文档 DSC炉子
原理
• DSC监测样品和参比温度差（热流）随时间或温度变化 而变化的过程。
• 样品和参比处于温度相同的均温区，当样品没有热变化 的时候，样品端和参比端的温度均按照预先设定的温度 变化，温差ΔT=0。
实用文档
应用实例：一般物质的鉴定
根据熔点，可以对结晶高分子进行定性鉴别
Heat Flow (W/g)
0.0
-0.5
-1.0
-1.5
-2.0 0
Exo Up
○
PA 6
220.13°C
PA
66
262.84°C
50
100
150
200
250
300
Temperature (°C)
Universal V4.3A TA Instruments
实用文档
应用实例：混合物和共聚物的定性检测
Sample: GZMR-PA66 Size: 9.5000 mg Method: ASTM E794-06
4
DSC
File: J:...\Thermo data\标 样 \DSC\DSC-PA66.002 Operator: Jenner Run Date: 09-Jul-2010 09:31 Instrument: DSC Q200 V23.5 Build 72
dsc差示扫描量热仪
dsc差示扫描量热仪DSC差示扫描量热仪引言DSC（差示扫描量热仪）是一种常用的热分析仪器，用于研究材料的热性质。
本文将介绍DSC差示扫描量热仪的工作原理、应用领域以及使用方法。
一、工作原理DSC差示扫描量热仪通过测量材料在给定温度条件下吸收或释放的热量，来研究材料的热性质。
它通过两个样品盒，一个装有待测样品，另一个装有参比样品，将两个盒子作为DSC差示扫描量热仪的工作单元。
当加热或冷却待测样品和参考样品时，测量样品和参考样品之间的温度差异，然后将差异转换为相应的热信号。
二、应用领域DSC差示扫描量热仪在许多领域中都有广泛的应用。
以下是几个常见的应用领域：1. 材料科学：DSC差示扫描量热仪可以通过研究材料的热性质，如熔点、晶型转变、玻璃转变等，来评估材料的稳定性和性能。
2. 化学反应研究：DSC差示扫描量热仪可以用于观察和分析化学反应的热效应，如催化反应、聚合反应等。
3. 制药行业：DSC差示扫描量热仪可以用于评估药物的热稳定性和热解动力学，并提供药物的储存和运输条件。
4. 食品科学：DSC差示扫描量热仪可以用于研究食品中的物理和化学变化，如水分含量、相变和氧化反应等。
5. 聚合物研究：DSC差示扫描量热仪可以用于研究聚合物的热行为，如玻璃化转变、热固化反应等。
三、使用方法使用DSC差示扫描量热仪需要以下步骤：1. 样品准备：准备待测样品和参考样品，并保证其质量和纯度。
2. 样品安装：将待测样品和参考样品分别装入两个样品盒，并校准样品盒的温度。
3. 实验参数设置：根据实验需求设置加热或冷却速率、温度范围等实验参数。
4. 数据采集和分析：启动DSC差示扫描量热仪，开始数据采集，并对采集到的数据进行分析和解释。
5. 结果解释：根据数据分析结果，解释样品的热性质，并得出相应的结论。
四、常见问题与解决方法在使用DSC差示扫描量热仪过程中，可能会遇到一些常见问题，下面列出了一些常见问题及其解决方法：1. 样品溢出：样品过量或装载不当可能导致样品溢出。
差示量热扫描法
差示量热扫描法
差示扫描量热法（DSC）是一种热分析技术，用于测量在程序控制温度下输入到试样和参比物的功率差（如以热的形式）与温度的关系。
差示扫描量热仪记录到的曲线称为DSC曲线，它以样品吸热或放热的速率，即热流率dH/dt（单位毫焦/秒）为纵坐标，以温度T或时间t为横坐标，可以测量多种热力学和动力学参数，例如比热容、反应热、转变热、相图、反应速率、结晶速率、高聚物结晶度、样品纯度等。
差示扫描量热法有补偿式和热流式两种。
在差示扫描量热中，为使试样和参比物的温差保持为零在单位时间所必需施加的热量与温度的关系曲线为DSC曲线。
差示扫描量热法具有试样用量少、基本不需要前处理、耗时短等优势，并被广泛应用于测定物质的纯度。
通过该方法测定的纯度准确度和精确度均优于其他方法，能准确地测定物质的绝对纯度，并且在精确度和准确度上优于其他方法。
差示扫描量热法的使用范围很广，可在无机物、有机化合物及药物分析中进行应用。
此外，它还可在食品和制药行业中用于表征和微调某些性质，例如大分子的稳定性、折叠或展开信息，以及测定玻璃化转变温度等。

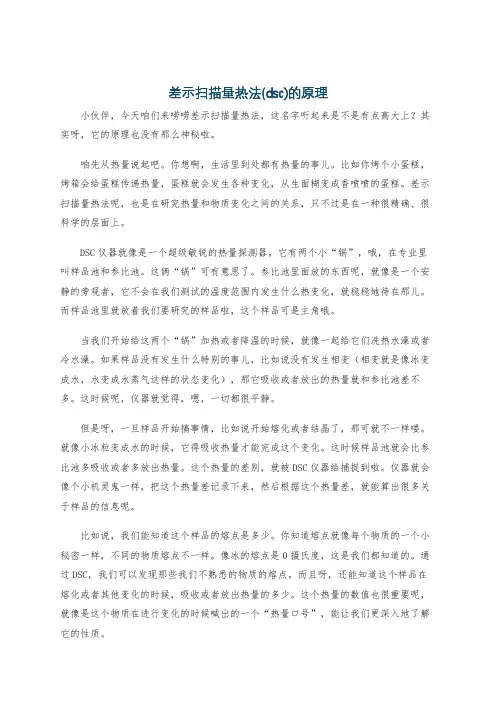

差示扫描量热法(dsc)的原理
差示扫描量热法(dsc)的原理小伙伴，今天咱们来唠唠差示扫描量热法，这名字听起来是不是有点高大上？其实呀，它的原理也没有那么神秘啦。
咱先从热量说起吧。
你想啊，生活里到处都有热量的事儿。
比如你烤个小蛋糕，烤箱会给蛋糕传递热量，蛋糕就会发生各种变化，从生面糊变成香喷喷的蛋糕。
差示扫描量热法呢，也是在研究热量和物质变化之间的关系，只不过是在一种很精确、很科学的层面上。
DSC仪器就像是一个超级敏锐的热量探测器。
它有两个小“锅”，哦，在专业里叫样品池和参比池。
这俩“锅”可有意思了。
参比池里面放的东西呢，就像是一个安静的旁观者，它不会在我们测试的温度范围内发生什么热变化，就稳稳地待在那儿。
而样品池里就放着我们要研究的样品啦，这个样品可是主角哦。
当我们开始给这两个“锅”加热或者降温的时候，就像一起给它们洗热水澡或者冷水澡。
如果样品没有发生什么特别的事儿，比如说没有发生相变（相变就是像冰变成水，水变成水蒸气这样的状态变化），那它吸收或者放出的热量就和参比池差不多。
这时候呢，仪器就觉得，嗯，一切都很平静。
但是呀，一旦样品开始搞事情，比如说开始熔化或者结晶了，那可就不一样喽。
就像小冰粒变成水的时候，它得吸收热量才能完成这个变化。
这时候样品池就会比参比池多吸收或者多放出热量。
这个热量的差别，就被DSC仪器给捕捉到啦。
仪器就会像个小机灵鬼一样，把这个热量差记录下来，然后根据这个热量差，就能算出很多关于样品的信息呢。
比如说，我们能知道这个样品的熔点是多少。
你知道熔点就像每个物质的一个小秘密一样，不同的物质熔点不一样。
像冰的熔点是0摄氏度，这是我们都知道的。
通过DSC，我们可以发现那些我们不熟悉的物质的熔点。
而且呀，还能知道这个样品在熔化或者其他变化的时候，吸收或者放出热量的多少。
这个热量的数值也很重要呢，就像是这个物质在进行变化的时候喊出的一个“热量口号”，能让我们更深入地了解它的性质。
DSC还能发现一些很微妙的变化。
有时候，物质内部的结构会发生一些小调整，这种调整可能不会像熔化那么明显，但DSC也能察觉到。
差示扫描量热仪(DSC课件
在DSC曲线上，聚合物的热分解表现为一个明显的质 量损失峰。通过分析峰的位置和形状，可以了解聚合
物的热稳定性及其影响因素。
合金的熔点和结晶温度
合金是由两种或多种金属或非金属元素组成的混合物。合 金的熔点和结晶温度对其加工、使用和回收等过程具有重 要影响。
DSC可以用于研究合金的熔点和结晶温度。通过在程序控 温下对合金进行加热和冷却，观察其相变行为，可以测量 合金的熔点和结晶温度。
02
放置样品和参比物于样 品架上，确保样品和参 比物重量相等。
03
开始实验，记录实验数 据。
04
实验结束后，关闭仪器 电源，取出样品和参比 物。
实验后处理
数据处理
对实验数据进行处理和分析，提取所需的信息 。
仪器清洁
对仪器进行清洁和维护，确保仪器性能稳定和 延长使用寿命。
结果报告
根据实验结果编写报告，并给出相应的结论和建议。
确保仪器各部件连接牢固，特别是电源线和信号 线。
3
记录使用情况
每次使用后，应记录仪器使用情况，包括实验参 数、样品信息等，以便于后续数据分析。
常见故障排除
温度不上升
检查加热元件是否正常 工作，加热电源是否正 常供电。
温度波动大
检查恒温水浴是否正常 工作，水路是否畅通。
曲线漂移
检查仪器接地是否良好 ，周围是否存在干扰源 。
多功能化
未来的DSC将集成多种测量技术，如热重分析、红外光谱等，实现多 参数同时测量，提高实验效率和准确性。
环保节能
随着环保意识的提高，DSC将采用更加节能和环保的设计，如采用低 能耗的加热元件和传感器，降低实验过程中的能耗和排放。
2023 WORK SUMMARY
差示热扫描量热仪 原理
差示热扫描量热仪原理差示热扫描量热仪原理差示热扫描量热仪（DSC）是一种常用的热分析仪器，用于研究物质的热性质和热反应。
它通过测量样品与参比物之间的热量差异来分析样品的热行为，具有高灵敏度和高分辨率的特点。
1. 差示扫描热量测定法差示热扫描量热仪的原理基于差示扫描热量测定法（DSC法）。
这种方法通过比较参比物与待测样品在相同条件下的热量变化来获得样品的热性质。
参比物的选择在进行差示扫描热量测定时，需要选择一个参比物与待测样品进行比较。
参比物应具有稳定的热性质，在整个测定过程中不发生物理或化学反应。
常用的参比物包括纯金属、无定形物质或氧化物。
差示模式差示热扫描量热仪通过监测样品与参比物之间的温差以及相应的热功率差来获得样品的热性质。
一般来说，差示模式分为三种：等温差示模式、双均温差示模式和差示比热流模式。
•等温差示模式：样品与参比物在相同温度下测量，通过测量样品与参比物之间的温差来获得热量差异。
•双均温差示模式：样品和参比物分别放置在两个独立的温度控制器中，通过比较两者之间的温差来获得热量差异。
•差示比热流模式：样品和参比物在相同温度下测量，并通过测量两者之间的功率差异来获得热量变化。
2. DSC仪器的工作原理差示热扫描量热仪主要由样品室、参比物室、探测器和热量控制系统组成。
样品室和参比物室样品室和参比物室分别用于放置待测样品和参比物。
这两个室内都有独立的温度控制器来控制温度。
探测器探测器用于测量样品和参比物之间的温差以及相应的热功率差。
常用的探测器有热电偶和热电阻。
热量控制系统热量控制系统用于控制样品和参比物的温度。
它可以根据需要进行升温、降温或保持恒定温度。
热量控制系统通常包括加热器、冷却器和温度控制器。
3. DSC测量过程DSC测量过程中，样品室和参比物室内的温度被控制在相同的条件下。
根据差示模式的选择，通过测量样品与参比物之间的温差和热功率差来获得样品的热性质。
测量过程一般包括以下几个步骤：温度控制首先，设置样品室和参比物室的初始温度。
DSC(差示扫描量热仪)实验室教学课件..
了样品热焓的变d化T 。
功率补偿型DSC仪器的主要特点
1.试样和参比物分别具有独立的加热器和传感器。 整个仪器由两套控制电路进行监控。一套控制温 度，使试样和参比物以预定的速率升温，另一套 用来补偿二者之间的温度差。
2.无论试样产生任何热效应，试样和参比物都处 于动态零位平衡状态，即二者之间的温度差T等 于0。
差示扫描量热仪
DSC
基本原理
DSC 原理
在程序温度（升／降／恒温及其组合）过程中，测量样品与参考物 之间的热流差，以表征所有与热效应有关的物理变化和化学变化。
应用：
• 玻璃化转变 • 熔融、结晶 • 熔融热、结晶热 • 共熔温度、纯度 • 物质鉴别 • 多晶型
• 相容性 • 热稳定性、氧化稳定性 • 反应动力学 • 热力学函数 • 液相、固相比例 • 比热
对于有大量气体产物生成的反应，可适当疏松堆积
试样和参比物
• 试样：除气体外，固态，液态样品都可测 定。
• 装样：尽量使样品薄而匀地平铺与坩埚底 部，以减少试样与器皿间的热阻。
• 坩埚：高聚物一般使用铝坩埚，使用温度 低于500℃，
• 参比物：必须具有热惰性，热容量和导热 率应和样品匹配。一般为 ，样品量少 时可放一空坩埚。
实验条件的选择
• 4. 气氛
• 气氛类别： 动态气氛 静态气氛 真空
• 从保护天平室与传感器、防止分解物污染的角度，一般推荐使用动态 吹扫气氛。
• 对于高分子TG测试，在某些场合使用真空气氛，能够降低小分子添加剂 的沸点，达到分离失重台阶的目的。
• 若需使用真空或静态气氛，须保证反应过程中的释出气体无危害性。
DSC 仪器维护
仪器操作
dsc差示扫描量热仪使用方法
dsc差示扫描量热仪使用方法嘿，咱今儿就来说说这 dsc 差示扫描量热仪咋用！这玩意儿啊，就像是个神奇的魔法盒子，能给咱带来好多有趣的发现呢！
先把它摆好喽，就像给它找个安稳的家一样。
然后呢，把要研究的样品小心翼翼地放进去，这可得轻点儿，别把它弄疼了呀！接着，设置好各种参数，这可不能马虎，就跟给它设定任务似的，得准确无误才行。
你想想，这就好比你要去一个陌生的地方，得先规划好路线吧。
温度范围啦、升温速率啦，都得考虑得妥妥当当的。
要是设置错了，那可就像走岔了路，得绕好大一圈才能回到正轨呢！
等都设置好了，就启动它呗！这时候，你就可以坐下来，看着它开始工作啦。
它就像个勤劳的小蜜蜂，嗡嗡地忙活着，给你收集各种数据呢。
在这个过程中，你可别闲着呀，得时刻盯着它，就像看着自己的宝贝一样。
万一有啥异常情况，得赶紧采取措施呀。
不然，那不就前功尽弃了嘛！
等它完成工作了，哇，那数据就出来啦！这可都是宝贝呀，得好好分析分析。
就像你拿到了一份宝藏地图，得仔细研究才能找到真正的宝藏呢。
你说，这 dsc 差示扫描量热仪是不是很神奇呀？它能帮我们了解各
种物质的热性能，这多重要啊！咱要是能熟练掌握它的使用方法，那
可真是如虎添翼呀！
咱可别小瞧了它，虽然它看起来就是个仪器，但它的作用可大着呢！就像一个默默无闻的英雄，在背后为我们的科学研究默默奉献着。
所以呀，咱得好好对待它，按照正确的方法来使用它。
让它发挥出
最大的作用，为我们的科研事业添砖加瓦呀！你说是不是这个理儿？
反正我觉得就是这么回事儿！。
差示扫描量热法dsc起始温度热事件
差示扫描量热法dsc起始温度热事件差示扫描量热法（DSC）是一种用于研究材料热性能的分析技术。
它通过比较样品与参考物质之间的热力学性质差异来研究材料的热行为。
DSC可以用来研究相变、热分解、熔融和玻璃化等热事件。
在DSC 实验中，常常需要测定样品的起始温度、终止温度和热事件峰值等参数。
本文将介绍DSC的原理和应用，以及如何测定样品的起始温度和热事件。
一、DSC的原理1. DSC是如何工作的DSC仪器包括一个样品盒和一个参考盒，它们分别装入样品和参考物质。
在实验过程中，样品和参考物质被置于恒温设备中，通过加热或冷却来改变温度。
当样品和参考物质发生热事件时，它们吸收或释放热量，导致样品和参考物质的温度发生变化。
DSC测定的是样品和参考物质之间的温度差异，从而得到材料的热学性质。
2. DSC曲线的含义DSC曲线通常包括热流曲线和温度曲线。
热流曲线是用来表示样品和参考物质之间的热量变化，而温度曲线则是表示样品和参考物质的温度变化。
根据这两个曲线，我们可以得到材料的热容、相变温度、热分解温度等重要信息。
二、DSC的应用1.材料研究DSC广泛应用于材料研究领域，可以用来研究材料的热性能和热行为。
通过DSC实验，科学家可以了解材料的热容、热分解温度、熔融温度等重要参数，为材料的设计和改进提供重要参考。
2.药物分析在制药工业中，DSC也被广泛应用于药物的研究和开发。
通过DSC 实验，可以了解药物的热降解温度、热吸收量等参数，为药物的稳定性和保存条件提供重要参考。
三、测定样品的起始温度和热事件1.测定起始温度测定样品的起始温度是DSC实验的重要步骤之一。
起始温度是指样品发生热事件的温度，通常可以通过观察DSC曲线的谷底来确定。
在谷底处，样品和参考物质的热量变化最为显著，可以用来确定起始温度。
2.测定热事件除了测定起始温度外，还需要测定样品的热事件。
热事件是指样品发生热分解、相变、熔融等过程，通常可以通过观察DSC曲线的峰值来确定。
差示扫描量热仪(DSC分析解析
应用实例：混合物和共聚物的定量检测
Sample: PP:PE=4.00:6.65 Size: 10.6500 mg
DSC
File: J:...\Thermo data\标样\DSC\DSC-PP PE.001 Operator: Jenner Run Date: 21-Dec-2009 18:03 Instrument: DSC Q200 V23.5 Build 72
-0.7
1.0
-0.8
-0.9
0.5 70
Exo Up
-1.0 90 110
Temperature (°C)
Universal V3.8A TA Instruments
[ ––––– · ] Heat Flow (mW)
Heat Capacity (J/g/°C)
测量、报道玻璃化转变
• • 玻璃化转变永远是一个温度范围。 与玻璃化转变相关的分子运动是有温度依赖性的。因此，Tg随着 加热速率或者测试频率（MDSC, DMA等）的增加而提高。 • 当需要报道玻璃化温度时候，一定要说明测试方法（DSC、DMA
等等）、实验条件（加热速率、样品尺寸等等）以及Tg是如何确
定的(1/2Cp的中点，或者是拐点，或者是求导后的峰值)。
玻璃化转变分析
聚苯乙烯 9.67mg 10°C/min
玻璃化转变分析
聚苯乙烯 9.67mg 10°C/min
玻璃化转变是可逆的
玻璃化转变温度测定的推荐程序
• 样品用量10~15毫克 • 以20℃/min加热至Tg以上30或50℃ • 以最快速度或20℃/min将温度降到Tg以下30或50℃
DSC的基础公式
假设: 1, 传感器绝对对称，Tfs = Tfr， Rs = Rr = R 2, 样品和参比端的热容相等Cpr=Cps 3, 样品和参比的加热速率永远相同 4, 样品盘及参比盘的质量（热容）相等 5, 样品盘、参比盘与传感器之间没有热阻或者热阻相等
差示扫描量热法DSC测试方法
( Differential Scanning Calorimetry, DSC)
二、 DSC的基本原理
差示扫描量热仪待测的热量几乎全部是由电能来补偿的。
这类DSC有各自独立 的铂-铱合金微电炉
铂电阻温度计Biblioteka 铂丝加热电阻平均温度控制回路： 保证试样和参比物的 温度按程序控温速率 升、降温。记录升、 降温情况。
2.主要影响因素
(1) 样品 样品量：一般用量为5---10mg （10---20mg） 样品量少，分辨率高，但灵敏度低，峰温偏低。 样品量多，分辨率低，但灵敏度高，峰温偏高。
(2) 升，降温速度 一般的升，降温速度范围为5----20 ℃/min
最常用的为10 ℃/min
不同升降温速度测得的数据不具 可比性!!!
补偿回路： 试样吸、放热与参比物产 生温差时及时进行功率补 偿，使ΔT→0,并记录补偿 的情况，即维持ΔT→0所 需要的能量差ΔW。
反应或转变热：
DSC仪器（上海CDR-34P型） 同时兼备热流型和功补型的特点。
（1）保留均温块结构，以保持基线稳定和高灵敏度。 （2）配置功率补偿器，以便获得高分辨率。
Heat
Tg
Flow Start up
Transient
Ordering Process
Tm
Cold
DH
Crystallization
Curing
Degradation
Temperature
五、数据处理及实验报告要求
Tg= Tc= Tm= ΔH= fc= ΔH/ ΔH* ΔH*---完全结晶的熔融热
上海CDR-34P型
三、DSC曲线及其影响因素
典型的差示扫描量热（DSC） 曲线以热流率（dH/dt）为纵 坐标、以温度（T）为横坐 标，即dH/dt-t（或T）曲线。 曲线离开基线的位移即代表 样品吸热或放热的速率 （mJ·s-1），而曲线中峰或 谷包围的面积即代表热量的 变化。 因而差示扫描量热法可以直 接测量样品在发生物理或化 学变化时的热效应。
