第三章陶瓷基板(一)

30
增塑剂作用：

在流延成型中，为了使成型的流延膜具有一定的 柔韧性，必须使用适量的增塑剂，通常是分子量 较低、不易挥发的化合物； 增塑剂降低粘结剂的玻璃化温度Tg，使其达到 室温或室温以下，从而确保粘结剂在室温时具有 好的流动性和不发生凝结。 增塑剂对粉体颗粒起润滑和桥联作用，有利于浆 料的分散稳定，但加入增塑剂会使素胚膜的强度 降低。
41
玻璃与氧化物混合系特点：

玻璃系和氧化微系特征的组合； 为了降低烧成温度，同时保证较高的 结合力。
42
（2）薄膜法

采用真空空蒸镀、离子镀、溅射镀膜等真空镀 膜法； 金属膜与陶瓷基板的热膨胀系数尽量一致；


提高金属化层的附着力。
43

一般选用具有充分的反应性、结合力强的IVB族金属 Ti、Zr，及 VIB族金属Cr、Mo、W等； 上层金属: Cu、Au、Ag，电导率高，不易氧化，延展 性好，可以缓解热膨胀系数不匹配导致的热应力。
44

（3）共烧法

在烧成前的陶瓷生片上，丝网印刷Mo、W等 难熔金属的厚膜浆料，一起脱脂烧成，使陶瓷 与导体金属烧成为一体结构；

适用于多层板的制造。
45
共烧法特点：

可以形成微细的电路布线，容易实现多层 化，从而实现高密度布线； 绝缘体与导体制成一体化结构，可以实现 气密封装； 通过成分、成形压力、烧结温度的选择可 以控制烧结收缩率。




要有较低的塑性转变温度，以确保在室温下 不发生凝结;
考虑所用基板材料的性质，不相粘结和易于 分离。
29

粘结剂分类:


按官能团类型：非离 子、阴离子和阳离子；
在流延工艺中使用最多的是阴离子与非离子型的 粘结剂，主要分为乙烯基或丙烯基； 在非水基浆料中常用: 聚乙烯醇缩丁醛、聚丙烯 酸甲脂和乙基纤维素等； 在水基浆料中常用: 聚乙烯醇、丙烯酸乳剂和聚 丙烯酸胺盐等。
4、陶瓷基板的金属化
16
3、流延成型工艺
（1）流延法 (Tape Casting)基本概念

流延法也称刮刀成型法； 在陶瓷粉料中加入溶剂、分散剂、粘结 剂、增塑剂等成分，得到分散均匀的浆 料，然后在流延机上制得一定厚度陶瓷 片的一种成型方法。
17
18
流延法于1947年被Howatt等首次来生产陶瓷 片层电容器，并于1952年取得专利。 流延法的特点：
21



细颗粒有好的烧结性，可使烧结温度 降低和烧结制品更致密，但粉料过细 则使得所需分散剂、粘结剂与增塑剂 的量相应增加，这就给干燥和烧结过 程带来麻烦，使烧成品质量下降。

球形颗粒有好的填充性能，使烧结后 的产品结构致密且机械强度高而条状 和片状颗粒在刮刀剪切应力作用下可 择优取向，适宜于制备有定向要求的 压电材料。
水作为溶剂： 优点：成本低、使用安全卫生和便于大规模生产。 缺点：
―
― ―
对粉料颗粒的湿润性能较差，挥发慢、干燥时间长；
浆料除气困难，气泡的存在会影响素胚膜的质量； 水基浆料所用粘结剂多为乳状液，市场上产品较少，使粘 结剂的选择受限制； 某些陶瓷材料，如氮化物和碳化物能与水反应在其表面生 成一层氧化膜，而和CaO、MgO等材料具有吸湿性，不宜 采用水作溶剂。
13
注浆成型
挤出成型 +压制
无沉降和分层，连续 化工艺，自支撑片层， 表面光滑，粘接剂含 量高，长度/侧面收缩 不一，易翘曲，磨损 大
结构层较薄，表面比 较光滑一般不连续， 面积小，特殊油墨体 系，粘接剂含量高
适于有限宽度的可 弯曲片层的大量生 产，厚度 100-1500 mm
丝网印刷
适于单层或多层结 构的优先厚膜技术


31
常用增塑剂： 在粉体颗粒间形成有机桥，能
聚乙二醇
增加浆料的粘度。
润滑粉体颗粒，降低浆料粘度。
邻苯二甲酸脂
32
常用的粘结剂和增塑剂
33
（3）流延设备
TTC-1200
Single Blade Assemblies
Double Blade Assemblies
34
(4) 流延浆料的制备： 第一步：球磨混料（粉料、溶剂、分散剂； 第二步：球磨浆料 + 结剂）、去渣。 功能性添加剂(增塑剂、粘
37
4、陶瓷基板的金属化
（1）厚膜法

厚膜金属法：在陶瓷基板上通过丝网印刷 形成导体（电路布线）及电阻等，经烧结 形成及引线接点等。
厚膜浆料： 粒度1-5微米的金属粉末； 玻璃粘结剂 （10%)； 有机载体 （有机溶剂、增稠剂、表面活 性剂等）； 球磨混联而成。
38

玻璃系
（玻璃结合）
氧化物系 （化学结合） 玻璃与氧化物混 合系 （混合结构)
26


分散原理：

颗粒在介质中的分散效果通常用总势能U 来描述:
U=Ua+Ur

Ua：Van der Waals引力势能； Ur:为斥力势能。 当Ur > Ua时，浆料是分散稳定的。
两种机理:

双电层的静电稳定机理 高聚物大分子的空间位阻稳定机理
27
分散剂的种类：

非离子、阴离子、阳离子或两性离子；

设备简单，生产效率高，可连续操作，自 动化水平高； 坯体致密，膜片弹性好，致密度高； 工艺稳定，生产的膜片厚度范围较宽且可 控，因此在陶瓷工业得到广泛的应用。
19

（2）流延法主要成分及其作用机理 原料：原始陶瓷粉料、溶剂、分散剂、粘结剂以及 增塑剂等。 对这些材料的选择非常重要，将直接影响流延浆 料的性能，从而影响最终烧结成品的性能。
对不同的陶瓷基板， 金属化配方是不一样的，许多的 试验研究都是围绕这方面进行的。
Huazhong University of Science and Technology
胡先罗
材料科学与工程学院

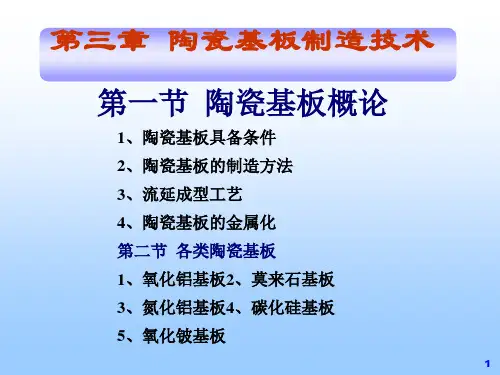

第三章 陶瓷基板制造技术
第一节 陶瓷基板概论
1、陶瓷基板具备条件
2、陶瓷基板的制造方法
3、流延成型工艺 4、陶瓷基板的金属化
2
1、陶瓷基板具备条件
（1）机械性质

有足够高的机械强度，除搭载元件外，也 能作为支持构件使用；加工性好，尺寸精 度高；容易实现多层化； 表面光滑，无翘曲、弯曲、微裂纹等。
7
（6）陶瓷材料的应用分类

高速器件： 采用介电常数低、易于多层化的基 板(Al2O3 、玻璃陶瓷共烧基板)

高散热： 采用高热导率的基板（AlN、BeO基 板等）
8
第一节 陶瓷基板概论
1、陶瓷基板具备条件
2、陶瓷基板的制造方法
3、流延成型工艺 4、陶瓷基板的金属化
9
2、陶瓷基板的制造方法
（1）烧成前的成型
22
(b) 溶剂：

选择溶剂主要考虑的因素：
必须能溶解分散剂、粘结剂和增塑剂等添加成分； 在浆料中能保持化学稳定性，不与粉料发生反应；
易于挥发与烧除等。
23

常用溶剂：
有机溶剂：乙醇、甲乙酮、三氯乙烯、 甲苯、二甲苯等。
优点： 缺点： 所得的浆料粘度低、溶剂挥 发快和干燥时间短。 易燃和有毒。
24
阴离子表面活性剂主要用于颗粒表面带 正电的中性或弱碱性浆料；
阳离子型表面活性剂主要用于颗粒表面 带负电的中性或弱酸性浆料。

28
(d)
粘结剂、增塑剂：
素胚膜的厚度;
所选溶剂类型及匹配性，有利于溶剂挥发和 不产生气泡; 应易烧除，不留有残余物; 能起到稳定浆料和抑制颗粒沉降的作用;
选择粘结剂需考虑的主要因素:
35
(5) 流延膜的厚度：
a:
湿坯干燥时厚度的收缩系数， 浆料的粘度，
h和L: 分别是刮刀刀刃间隙的高度和长度，
h:
△P: (通常由浆料的高度决定)为料斗中的压力， v。: 为流延装臵和支撑载体的相对速度。
(6) 获得优质流延膜的措施:
刮刀的表面光洁度 浆料的均匀性
36
第一节 陶瓷基板概论
1、陶瓷基板具备条件 2、陶瓷基板的制造方法 3、流延成型工艺 4、陶瓷基板的金属化
11


射出成形
将浆料粒以定量、间 歇的方式，自进料漏 斗加入，送至加热管 中加热使其融化后， 透过活塞柱或推头向 前推进，经过喷嘴射 入模具的模穴中。
12
（2）陶瓷基板的主要生产工艺 工艺方法
干压成型
特点
典型应用
粘接量含低，成本低， 适于大面积不可弯曲 表面粗糙，密度波动， 的片层厚度> 250 mm 气孔大小不一 不含粘接剂，大面积， 适于不能弯曲的单层 可能成型弯曲和某种 结构厚度> 100 mm 结构的表面，显微结 构均匀浆料必须分析 温定，只适合分批操 作，不会造成分层， 注浆效率低
玻璃结合
+
化学结合
39
玻璃系特点：


软化点在粉末金属的烧结温度附近；
在粉末烧结成网络结构之前或其过程中，玻璃软化， 逐渐由厚膜导体侧向基板侧流动，并流入基板的表面 凹凸之中。随着玻璃网络结构的收缩，玻璃与其形成 相互勾连结构；从导体表面到陶瓷基板，金属的相对 含量逐渐减少，而玻璃粘结剂的含量逐渐增加，形成 梯度。 表面金属含量高：提高电导率、便于焊接键合； 界面玻璃含量高，利于导体层与基板的机械结合。
14
流延成型
水基和有机基组分可 连续化生产，表面光 滑，小批量和大批均 可，自支撑带粘接剂 含较高，浆料组成复 杂，需要干燥和脱脂
适于单层和多层技 术的可弯曲的带， 适于大型和小型设 备，厚度100-1500 mm
