铁矿球团法
铁矿热压含碳球团制备及其应用技术
铁矿热压含碳球团制备及其应用技术铁矿热压含碳球团是一种重要的铁矿石预处理技术，其应用在铁矿石冶炼中具有重要意义。
本文将介绍铁矿热压含碳球团的制备方法和其在冶炼过程中的应用技术。
一、铁矿热压含碳球团的制备方法铁矿热压含碳球团的制备方法主要包括矿石研磨、混合、球团化和热压等步骤。
将铁矿石进行研磨处理，使其颗粒大小均匀，提高球团化的效果。
研磨处理可以通过机械研磨或化学研磨等方法进行。
然后，将研磨后的铁矿石与适量的焦炭、石灰石等添加剂进行混合。
添加剂的选择和添加量的控制对球团化效果有着重要的影响。
焦炭可以提供还原剂和热源，石灰石可以提供熔融剂和结合剂。
接下来，将混合后的物料进行球团化处理。
球团化是将颗粒状的物料通过球团机或球团盘进行塑性变形，使其形成一定大小和形状的球团。
球团化过程中，物料表面的结合剂可以起到粘结和固化的作用，从而使球团具有一定的强度和耐高温性。
对球团进行热压处理。
热压是指在高温下对球团进行加压，使其进一步固化和增强。
热压温度和压力的选择需要根据具体情况进行调整，以确保球团具有适合冶炼的性能。
二、铁矿热压含碳球团的应用技术铁矿热压含碳球团在铁矿石冶炼过程中具有重要的应用技术。
铁矿热压含碳球团可以提高铁矿石的冶炼效率。
球团化可以使铁矿石颗粒之间的间隙减小，增加物料的比表面积，有利于燃气和还原气体的传递。
此外，球团化还可以提高物料的机械强度，降低粉尘的产生，减少冶炼过程中的能耗和环境污染。
铁矿热压含碳球团可以改善铁矿石的还原性能。
球团化过程中添加的焦炭可以提供还原剂，增加还原反应的速率和程度。
此外，球团化还可以改善物料的流动性和渗透性，有利于还原气体在物料层中的传递和反应。
铁矿热压含碳球团可以降低冶炼过程中的能耗和环境污染。
球团化可以提高物料的密度和机械强度，使得冶炼炉的风量和焦炭消耗量减少。
同时，球团化还可以降低冶炼废气中的有害物质排放，减少对环境的污染。
铁矿热压含碳球团可以提高铁矿石的冶金反应性能。
烧结与团球操作-铁矿粉造球
1 2
3
任务一 球团原料处理 任务二 圆盘造球 任务三 圆筒造球机
任务一
球团原料处理
1.学习目标 2.任务描述 3.相关知识 4.任务实施
学习 目标
了解生产球团矿对原料的要求。能够识别各 种原料，并能够判断原料的品质。了解铁精粉和 膨润土的处理工艺。学会圆筒干燥机的操作。
学习目标 任务描述
任务实施
一、含铁原料的处理
2.含铁原料的干燥 设备：圆筒干燥机。 结构：主要部件是筒体，筒体
上装有齿轮带动筒体回转，筒体两 端是密封装置，防止粉尘泄漏，筒 体前后设有加料与卸料装置，如图 所示。
任务实施
任务实施
一、含铁原料的处理 2.含铁原料的干燥 优点：既能混匀、造球，又能干燥脱水，使混合料的成分均匀，水分适宜。 工作原理：物料因筒体的旋转而不断翻动和推进，气体以一定的速度流过 筒体，完成传热过程。由于物料不断翻动，气体不断和新物料层接触，从而加 速了物料的干燥速度。 干燥方法：一种是将铁精粉或混合料全部经干燥机干燥至造球适宜的水分， 另一种是将部分精矿粉干燥后，与其他未经干燥的铁精粉配合使用。
任务 描述
相关知识
造球是球团生产的一个重要环节。生产实践证明，没有合格的生球，就难以获 得合格的成品球。球团生产要求生球要粒度均匀，强度高，粉末量少。
造球要达到的目标是: （1）合适的粒度和水分生球水分的控制因原料的不同而不同，一般在8%左右，粒 度的控制一般在9～16mm。 （2）满足生球质量的要求即生球的抗压强度、落下强度和破裂温度。每个生球的 抗压强度湿球不小于90N/个，干球不小于450N/个，落下强度自500mm高度落到钢板 上不小于4次，破裂温度应大于400℃。
能够进行含铁原料的再磨、膨润土的加工处理及圆筒干燥机的操作。
球团法的基本概念

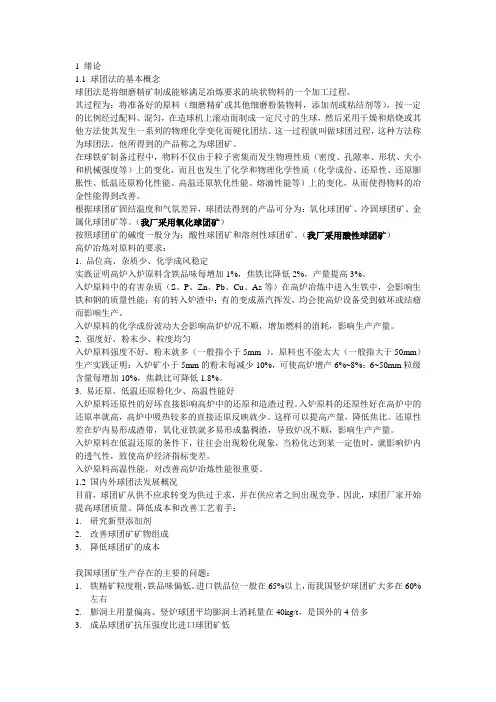

1 绪论1.1 球团法的基本概念球团法是将细磨精矿制成能够满足冶炼要求的块状物料的一个加工过程。
其过程为：将准备好的原料（细磨精矿或其他细磨粉装物料，添加剂或粘结剂等），按一定的比例经过配料、混匀，在造球机上滚动而制成一定尺寸的生球，然后采用干燥和焙烧或其他方法使其发生一系列的物理化学变化而硬化团结。
这一过程就叫做球团过程，这种方法称为球团法。
他所得到的产品称之为球团矿。
在球铁矿制备过程中，物料不仅由于粒子密集而发生物理性质（密度、孔隙率、形状、大小和机械强度等）上的变化，而且也发生了化学和物理化学性质（化学成份、还原性、还原膨胀性、低温还原粉化性能、高温还原软化性能、熔滴性能等）上的变化，从而使得物料的冶金性能得到改善。
根据球团矿固结温度和气氛差异，球团法得到的产品可分为：氧化球团矿、冷固球团矿、金属化球团矿等。
（我厂采用氧化球团矿）按照球团矿的碱度一般分为：酸性球团矿和溶剂性球团矿。
（我厂采用酸性球团矿）高炉冶炼对原料的要求：1. 品位高、杂质少、化学成风稳定实践证明高炉入炉原料含铁品味每增加1%，焦铁比降低2%，产量提高3%。
入炉原料中的有害杂质（S、P、Zn、Pb、Cu、As等）在高炉冶炼中进入生铁中，会影响生铁和钢的质量性能；有的转入炉渣中；有的变成蒸汽挥发，均会使高炉设备受到破坏或结瘤而影响生产。
入炉原料的化学成份波动大会影响高炉炉况不顺，增加燃料的消耗，影响生产产量。
2. 强度好、粉末少、粒度均匀入炉原料强度不好，粉末就多（一般指小于5mm ）。
原料也不能太大（一般指大于50mm）生产实践证明：入炉矿小于5mm的粉末每减少10%，可使高炉增产6%~8%；6~50mm粒级含量每增加10%，焦鉄比可降低1.8%。
3. 易还原、低温还原粉化少、高温性能好入炉原料还原性的好坏直接影响高炉中的还原和造渣过程。
入炉原料的还原性好在高炉中的还原率就高，高炉中吸热较多的直接还原反映就少。
这样可以提高产量，降低焦比。
铁矿石球团法
铁矿石球团法铁矿石球团法(pelletizing of iron ores)铁矿石造块方法之一。
将各种铁精矿或磨细的天然矿配以水和球团黏结剂做成生球，再经高温或低温焙烧制成球团矿。
球团矿具有含铁品位高、粒度均匀、还原性能好、机械强度高、耐贮存等特性。
简史1912年瑞典人安德森(A．G．Anderson)开始研究利用铁精矿生产球团矿的方法，并取得了专利。
1913年布莱克尔斯贝尔格(C．A．Brackelsberg)取得了德国专利。
他提出将粉矿加水或黏结剂混合，造球，然后在一定温度下焙烧固结，并于1926年在克虏伯公司莱茵豪森钢铁厂建造了一座日产能力为120t的球团试验厂。
第二次世界大战期间，美国由于富矿储量几近枯竭，遂开始开发密萨比(Mesabi)矿区。
该矿区的矿系贫铁矿，含铁量只有30％，即常说的铁燧岩。
这种铁燧岩质地坚硬，且嵌布粒度很细，通过细磨精选，获得了小于0．044mm(325目)粒级在85％以上的铁精矿。
此种细精矿，由于降低了烧结混合料的透气性，不能进行烧结。
1943年明尼苏达大学矿山实验站开展了铁燧岩精矿球团工艺的研究，并在1944年发表了第一批研究结果。
瑞典钢铁研究院于1946年成立了一个应用铁精矿的委员会，建立了数座小型工业性球团厂，这些厂所生产的球团矿是专门供给威伯格(Wiberg)法直接还原用的。
美国于1948年进行了年产20万t的工业试验，获得了成功。
并于1955年在里塞夫矿山公司建成了一座大型带式机焙烧球团厂，在伊利矿山公司建成了一座大型竖炉焙烧球团厂，合计年产球团矿能力1200万t。
由于球团矿工艺特别适用于细精矿，且球团矿的质量好，从60年代后，球团矿的生产，得到了迅速发展。
中国球团矿的试验研究工作，开始于20世纪50年代初。
最初鞍山钢铁公司和本溪钢铁公司在铁精矿中配入2％～3％的消石灰作为黏结剂，加入一定数量的水分，经混合、压块，送入隧道窑中焙烧，得到方团矿。
1958年鞍山钢铁公司通过试验，将方团矿改造为隧道窑焙烧球团矿，以后本溪钢铁公司、包头钢铁公司也相继建成了隧道窑，生产球团矿。
球团矿生产原理和工艺
生球焙烧之前必须进行干燥
• 生球内部的水分迁移服从导湿定律，包括导湿和 热导湿现象。导湿现象是由于生球表面的汽化作用 使内部与表面之间产生湿度差，水分由较湿的内部 向较干的表面迁移而引起的。热导湿现象是导湿现 象的逆过程，是由于生球导热性不良使内部和表面 之间产生温度差，促使热端（表面）水分向冷端 （内部）迁移而引起的。显然，热导湿现象的存在 减缓了生球的干燥过程。
第三章
球团矿生产原理和工艺
球团生产的意义和特点
球团矿是细磨铁精矿或其它含铁粉料造块的又一 方法。
它是将精矿粉、熔剂（有时还有粘结剂和燃料） 的混合物，在造球机中滚成直径8~15mm（用于炼 钢还要大些）的生球，然后干燥、焙烧，固结成型， 成为具有良好冶金性质的优良含铁原料，供给钢铁 冶炼需要。
球团生产的意义和特点
水分在造球过程中的作用
• 水分是使细磨物料成球的基本因素。没有水分的千 料是不能成球的，只有加水润湿后才能使矿粉滚动 成球。
• 水分在细磨物料中以如下四种形态存在，各种形态 的水分在造球过程中的作用也有所不同。
• 1）吸附水; 2）薄膜水; • 3）毛细水; 4）重力水
水分在造球过程中的作用
• 1）吸附水（强结合水）： • 造球物料不仅粒度极细，比表面积大，而且颗粒表
生球焙烧之前必须进行干燥
• 生球焙烧之前必须进行干燥处理，这对提高球团矿 的产量和质量都有十分重要的意义。未经干燥的生 球直接焙烧，在预热和点火时，由于加热过急，水 分蒸发过快，发生生球爆裂现象．一部分球团粉化， 恶化料层透气性，焙烧时间延长，球团质量下降， 废品率增加。所以生球干燥是整个球团矿生产过程 中非常重要的一环。应予充分重视。
• 磁铁矿颗粒之间发生四种固结形式：
球团矿的制备和性能测定
球团矿的制备和性能测定一、国内外球团矿的发展球团矿是一种优良的高炉炼铁原料，我国的铁矿资源本适合生产球团矿，但是由于历史的原因，却走上了细精矿烧结的道路，上世纪80年代中期宝山钢铁公司的1号高炉投产，改变了我国传统的细精矿烧结工艺，其后随着钢铁工业快速的发展，国产精矿不能满足需求，进口粉矿逐年增加，目前就全国范围而言，细精矿在烧结配料中已经不占主导地位。
球团矿在我国高炉炉料中的比例逐年升高，进入21世纪，链篦机一回转窑工艺发展迅速，2007年球团矿的产量可以达到l亿吨左右，加上进口的球团矿大约1．3亿吨，在全国高炉炉料中的比重平均16％左右，在可以预见的将来，烧结矿依然是我国高炉的主要原料，球团矿必将持续发展。
各钢铁厂的情况不同和矿源不同决定了其不同的高炉炉料结构。
日本、韩国高炉以烧结矿为主, 因为其主要铁料是国际上购买的粉矿, 适宜生产烧结矿。
北美高炉以球团矿为主, 因为其矿源多为细精矿, 适宜生产球团矿。
欧盟由于环保要求, 烧结厂的生产和建设受到了严格的限制, 为了进一步改善高炉炼铁指标, 充分发挥球团矿在高炉炼铁中优越的冶金性能, 因而以球团矿为主。
欧美高炉球团矿使用比例一般都较高, 个别的高炉达100 %。
其中一部分高炉使用熔剂型球团矿, 如加拿大Algoma7 号高炉熔剂球团矿比例达99 % , 墨西哥AHMSA 公司Monclova 厂5 号高炉熔剂球团矿比例为93 % , 美国AKSteel 公司Ashland1KY厂Amanda 高炉熔剂球团矿比例为90 %以上; 另一部分高炉以酸性球团矿为主, 配比一般在70 %以上。
欧洲高炉中, 瑞典、英国和德国的部分高炉球团矿的比例很高。
亚洲国家的高炉一般以烧结矿为主, 高达70 %左右。
日本高炉炉料结构的特点是烧结矿比例高且一直比较平稳,而球团矿比例自1979 年以来一直在下降, 块矿比一直在上升。
高炉炉料中高碱度烧结矿比例维持在7113 %～7619 % , 用量一直比较平稳。
球团矿生产工艺的种类
球团矿生产工艺的种类球团矿生产工艺是将铁矿粉和其他辅助料在一定的条件下通过成球机制成一定的颗粒度的球团矿的过程。
目前，根据球团矿的生产方式和设备的不同，可以将球团矿生产工艺分为湿法球团化工艺和干法球团化工艺两大类。
1. 湿法球团化工艺：湿法球团化工艺是指在水的帮助下，通过湿法成球机将铁矿粉和辅助料混合，然后形成一定颗粒度的球团矿。
湿法球团化工艺有以下几种主要形式：a. 穿流式湿法球团化工艺：该工艺是在带有旋转铁矿粉成球机的钢筒内进行的，通过钢筒的旋转将铁矿粉和辅助料混合，然后添加一定量的湿气，使混合物粘结成球状。
b. 回转式湿法球团化工艺：该工艺是将铁矿粉和辅助料做好预处理后，放入回转球筒中，通过球筒的旋转将混合物与湿气充分接触，形成球团矿。
该工艺具有球团矿的均匀度高、强度好的优点，适用于生产高质量的球团矿。
c. 高速搅拌式湿法球团化工艺：该工艺是通过搅拌器将铁矿粉和辅助料与水进行搅拌，产生摩擦热使其粘结成球团矿。
该工艺具有球团化时间短、操作简便的特点，适用于小规模的球团矿生产。
2. 干法球团化工艺：干法球团化工艺是指在无水或者少量水的情况下，通过机械作用将铁矿粉和辅助料成球团矿。
干法球团化工艺有以下几种主要形式：a. 挤压成球法：将铁矿粉和辅助料混合后，通过挤压成型机将混合物挤压成一定形状的球团矿。
b. 滚压成球法：将铁矿粉和辅助料混合后，通过滚压机将混合物滚压成一定形状的球团矿。
c. 平板成球法：将铁矿粉和辅助料混合后，通过平板成球机将混合物成团并切割成一定形状的球团矿。
总的来说，湿法球团化工艺适用于生产高质量的球团矿，具有强度好、粒度均匀的特点；而干法球团化工艺适用于生产大量的球团矿，操作简便、成本低。
根据具体的生产要求和条件，选择合适的球团化工艺对于提高球团矿质量、降低生产成本具有重要意义。
球团矿生产原理和工艺
烧结与球团的区别
4）固结成块的机理不同： 烧结矿是靠液相固结的，为了保证烧结矿的强度， 要求产生一定数量的液相，因此混合料中必须有燃 料，为烧结过程提供热源。而球团矿主要是依靠矿 粉颗粒的高温再结晶固结的，不需要产生液相，热 量由焙烧炉内的燃料燃烧提供，混合料中不加燃料。
烧结与球团的区别
5）生产工艺不同： 烧结料的混合与造球是在混合机内同时进行的，成 球不完全，混合料中仍然含有相当数量未成球的小 颗粒。而球团矿生产工艺中必须有专门的造球工序 和设备，将全部混合料造成10～25mm的球，小于 10mm的小球要筛出重新造球。
• 经过一段时间的加热后。生球的内外温度趋于平 衡，此时生球的干燥主要受导湿现象的支配，内部 水分不断向表面迁移，表面水分不断汽化，直到表 面蒸汽压力与介质中的水气分压相等为止，至此干 燥过程结束。
生球的破裂温度
• 生球在干燥过程中随着水分的蒸发体积收缩。因干 燥过程是从表面向内部扩展的，所以内外体积收缩 的程度不同，表面层的体积收缩大于内部，于是表 面层受拉力，与拉力成45°角的方向上又受剪力， 内部则受压力。当生球表面所受拉力和剪应力超过 其抗拉强度和抗剪强度极限时，生球就要破裂。这 种生球的破裂现象，
生球焙烧固结成球团矿的原理
• 当生球中含有CaO，在强氧化性气氛和1300℃以 下焙烧时，CaO可与Fe2O3作用生成CaO·Fe2O3粘 结相。因为这种矿物的还原性和强度都比较好，所 以在渣相固结中它是一种较好的固结形式。
生球焙烧之前必须进行干燥
• 生球焙烧之前必须进行干燥处理，这对提高球团矿 的产量和质量都有十分重要的意义。未经干燥的生 球直接焙烧，在预热和点火时，由于加热过急，水 分蒸发过快，发生生球爆裂现象．一部分球团粉化， 恶化料层透气性，焙烧时间延长，球团质量下降， 废品率增加。所以生球干燥是整个球团矿生产过程 中非常重要的一环。应予充分重视。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
Sintering烧结down-draft下向通风sintering烧结indurate使坚固硬化shaft-furnace竖炉travelling grates带式焙烧机grate-kiln链篦机回转窑corresponding相应parameter参数generalized普遍的optimum最佳virtually事实上；几乎comprise组成，包含utilizable可利用的additive添加剂processing加工adequately充分的，恰当的uniform均匀的criterion标准oxygen氧气processes过程survey调查plant工厂justifying证明essential基本的，必要的formulae公式equation方程relevant相关的manual手册underlying潜在的，根本的irrespective无关的property性质，性能insofar在···情况下correlation相关concentrate精矿mineralogical矿物学的remarkable非凡的porosity孔隙度ignition点火volatile挥发性reducible易还原的hematite赤铁矿compound化合物mechanical strength 机械强度compensate补偿abrasion抗磨强度thermal热agglomerate烧结矿，造块fine-grained细粒的briquette团矿，压块binder粘结剂metallurgical冶金的headway进展circulating循环particle颗粒coke焦炭breeze焦炭渣granulate使成粒状softening软化spongy海绵状的sinter烧结矿cake滤饼molten融化的screen筛子principal首要的drum造球圆筒disc造球盘limestone石灰石dolomite白云石crystalline水晶slag-forming造渣constituent成分oxide氧化物tension张力crack裂纹hydraulically水压的cement水泥calcium钙hydroxide氢氧化物steam蒸气intermediate中间的pig iron生铁classified分类lump块矿dump垃圾permeability渗透性flue dust烟道灰reserve储备substantially实质上industrialized工业化的iron-bearing含铁pyrite黄铁矿cinder煤渣mill scale轧机规模alternative替代process过程，方法Sweden瑞典pilot试用dismantled拆卸abrupt突然的initiated开始securing获得hitherto迄今coarse-grained粗粒度deposit矿床，沉积taconite铁燧岩exclusively专门地magnetite磁铁矿mechanically机械地liberate释放disseminated浸染的minus不足grain颗粒intensive集中的founded有基础的in remembrance of在纪念inter埋，葬indication指示，迹象impulse推动corresponding相应的grind磨rotary kiln回转窑initial最初的terminated终止的compulsion强迫correlation相关explicit明确的ingenious巧妙的impetus动力parallel平行readiness敏捷conjunction结合，连词intensified加强的minimum最小的fulfilled实现，满足的exceed超过corresponding相应的prime cost主要成本deficiency缺乏demonstrated演示screen筛子coarser粗strand链suction吸入fluctuation波动granulation制粒，造球detrimental有害的excessive过多的mixer混合器variant不同的；变体micro-pellet小球团rerolling再轧；二次混料apparatus装置identical相同的coke breeze碎焦炭return fine返矿substantially实质上pyrite cinders黄铁矿煤渣extraneous无关的incentive激励的nevertheless然而adopt采取，接受flotation浮选diameter直径erect树立，直立lump块矿scarcity缺乏lean贫乏的combustion燃烧hood罩impairing损害portion部分pertinent相关的ceramic陶瓷mass质量；大量；团constituent成分considerably相当地treatment处理elimination消除gangue脉石volatile挥发性conversion转换succeeding随后的complex复杂的physical物理的，身体的upgraded提升的incorporated合并的component 成分；构成的charge炉料feed原料schematically计划性地oversize超大型的curve曲线steep陡峭的estimated预计的metallization金属化transportability可移植性beneficiation选矿，富集load负载withstand承受trans-shipment转运instituted制定compression压缩subjected受到reference参考，引用value价值via通过furnished供应；装备domestic国内的exploitation开采secured担保tpy brazil巴西home ore家矿ship运送unloading卸载blend混合料，混合矿pelletize把···制成小球release释放predetermined预定的definable可定义的；可确定的specified指定；规定的by-product副产品adequate充足的preceding在···之前subsequent后来的first-class一流的defective有缺陷的designated指定的bonding mechanism连接机理with regard to关于fertilizer肥料food-stuff食品pharmaceutical制药的refractory耐火材料crumbling破碎的simultaneous同时的in contrast to相比之下electrostatic静电absorptive吸收性的porous有气孔的swelling膨胀的capillary毛细管（的）intensity强度compacting压缩sharp-edged锋利的briquette团矿，压块rounded圆形的，全面的adhesive胶黏剂，粘合剂cohesive粘性，紧密结合的packed包装，充满···的random随机的tablet药片，小块interface 界面liquid bridge液桥tensile strength抗拉强度concave凹的whereby即vessel容器，船rotation旋转；循环device装置compacted压紧的favorable有利的，良好的intermittently间歇地throughput生产量disc磁盘layering分层conglomerate成团的；聚合物filter cake滤饼coated覆盖着的water film水膜void孔洞pore毛孔simultaneous同时的granules颗粒crumble崩溃，破碎minor较小的disintegrate瓦解，碎裂layered分层的，层状的moist潮湿的；滋润sound健全的contest比赛，竞争stable稳定的quartz石英guide controlled受控制的hydraulically-acting液压代理respective各自的deteriorate恶化evaporate蒸发interstice间隙，缝pore孔隙；气孔porous多孔的limonite褐铁矿incorporate合并gel凝胶crystal晶体moisture水分；湿度hydrate水合物combinations组合splintering分裂commence开始combustion燃烧dew露，珠velocity速度，迅速emit发出constant不变的；常数emission发射terminate终止hygroscopic吸湿chemically用化学dissociate游离plot策划；标绘的ordinate纵坐标abscissa横坐标diffusion扩散dew point露点volume体积；大量的characterized以···为特点的diminishes减少index指数，指标core核心ambiance氛围uniformly均匀地，一致地oven烤箱，炉linearly线性的residual剩余的，残留的asymptotically渐近地advisable明智的，适当的complicated复杂的dependencies依赖性，相关性saturation饱和inlet入口consecutively连续地impinges撞击，侵犯interplay相互作用impermeable不渗透性的water droplets水滴render渲染；实施gradient梯度；倾斜的pot grate锅炉排thermocouples热电偶hearth炉migration迁移superficial表面的，肤浅的wetting agent润湿剂molecular分子的shrink收缩loam壤土dehydration脱水mortar bridge灰浆桥（blast furnace高炉）（binder粘结剂）（briquette块矿）（bontonite膨润土）（bonding mechanism连接机理）（burning焙烧）（blended ore混合矿）（beneficiation plant 选矿厂）(crushing破碎) （concentrate精矿）（crushing strength抗压强度）（chemical composition化学组成）（classified分级）（capillary forces毛细力）（carbonate碳酸盐）（crgtal lattile晶格）（circulating material循环物料）（direct reduction直接还原）（dolomite白云石）（drying干燥）（filter cake滤饼）（grate—kilns链（grinding磨矿）（hydraulically acting 篦机回转窑）(green ball生球) （gangue脉石）binder水硬性粘结剂）（hematite赤铁矿）（ignition loss烧损）（interface force 界面力）（limonite褐铁矿）（lump ores块矿）（magnetic磁铁矿）（mosture content 水份）（mineralogical composition矿相组成）（melting furnace熔炉）（Pellet球团矿）（pyrite黄铁矿）（pig iron生铁）（pellet sintering小球烧结）（pyrite cinder 黄铁矿烧渣）（pelleting plant球团厂）（porosity气孔率）（qualitative定性的）（return fine返矿）reduction furnaces还原炉）（reducibility还原性）（shock temperature爆裂温度）（sponge iron海绵铁）（screening筛分）（sintering plant烧结厂）（shaft furnace竖炉）（sintering烧结）（size distribution粒度分布）（tailing 尾矿）（transportabilitity运输性）。
