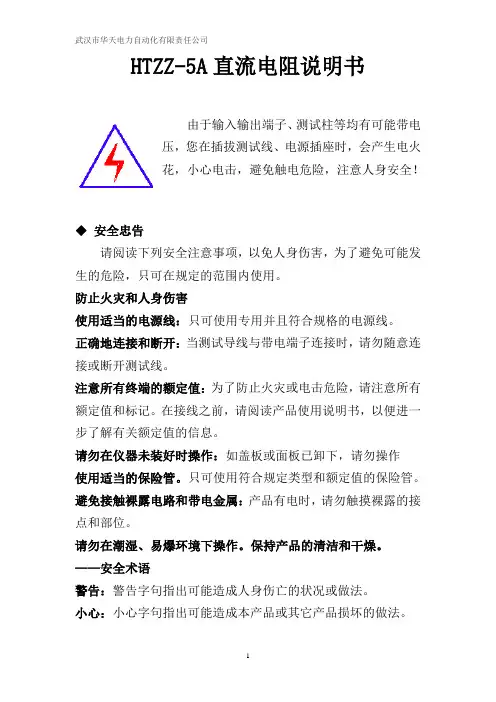

HTZZ-5A直流电阻说明书
HTZZ-5A直流电阻说明书由于输入输出端子、测试柱等均有可能带电压，您在插拔测试线、电源插座时，会产生电火花，小心电击，避免触电危险，注意人身安全！◆安全忠告请阅读下列安全注意事项，以免人身伤害，为了避免可能发生的危险，只可在规定的范围内使用。
防止火灾和人身伤害使用适当的电源线：只可使用专用并且符合规格的电源线。
正确地连接和断开：当测试导线与带电端子连接时，请勿随意连接或断开测试线。
注意所有终端的额定值：为了防止火灾或电击危险，请注意所有额定值和标记。
在接线之前，请阅读产品使用说明书，以便进一步了解有关额定值的信息。
请勿在仪器未装好时操作：如盖板或面板已卸下，请勿操作使用适当的保险管。
只可使用符合规定类型和额定值的保险管。
避免接触裸露电路和带电金属：产品有电时，请勿触摸裸露的接点和部位。
请勿在潮湿、易爆环境下操作。
保持产品的清洁和干燥。
——安全术语警告：警告字句指出可能造成人身伤亡的状况或做法。
小心：小心字句指出可能造成本产品或其它产品损坏的做法。
目录一、概述 (2)二、结构特征与工作原理: (2)三、主要技术特性 (3)四、面板说明 (3)五、使用、操作 (4)六、注意事项 (9)七、故障分析与排除 (10)八、运输、贮存 (11)九、开箱及检查 (11)十、附件及配件清单 (11)十一、其它 (12)一、概述该仪器具有测量速度快，稳定性好精度高。
仪器采用带背光的240*128大的图形LCD显示器测量数据，数字显示直观，抗干扰性强，体积小重量轻等优点，是测量各种电阻，特别是大电感设备直流电阻的理想仪器。
二、结构特征和工作原理本产品的电路工作原理框图如图1所示：图1图1中稳压源是高精度低纹波电源，可提供5A的电流输出。
稳流源输出的电流受其分挡切换控制电路的控制。
当测量选择不同挡位时，输出不同的稳定电流。
当恒流电流通过被测电阻时在被测电阻上产生稳定的电压信号，该信号经计算机处理后由液晶显示器直接显示电阻值。
华天电力 HTZZ-40A 直流电阻快速测试仪 使用说明书
声明©2013武汉市华天电力自动化有限责任公司版权所有，保留所有权利。
本使用说明书所提及的商标与名称，均属于其合法注册公司所有。
本使用说明书受著作权保护，所撰写的内容均为公司所有。
本使用说明书所提及的产品规格或相关信息，未经许可，任何单位或个人不得擅自仿制、复制、修改、传播或出版。
本说明书所提到的产品规格和资讯仅供参考，如有内容更新，恕不另行通知。
可随时查阅我公司官网：除非有特殊约定，本说明书仅作为使用指导，本说明书中所有陈述、信息等均不构成任何形式的担保。
服务承诺感谢您使用本公司的产品HTZZ-40A直流电阻快速测试仪。
在初次使用该仪器前，请您详细阅读使用说明书，将可帮助您正确使用该仪器。
我们深信优质、系统、全面、快捷的服务是事业发展的基础。
经过多年的不断探索和进取，我们形成了"以客户为核心、以质量为企业第一生命"的服务理念。
立足现代电测高科技，以更好的产品质量，更完善的售后服务，全力打造技术领先、质量领先、服务领先的知名电测品牌企业。
坚持"用户第一"的原则，构建良好的销售服务体系，为客户提供优质的售前、售后服务！清单导读本说明书装箱清单是标准配置，如有差异请核对供销合同，武汉市华天电力自动化有限责任公司保留修改的权利。
注：详细清单见本说明书最后一页“装箱清单”。
为了避免可能发生的危险，请阅读下列安全注意事项。
本产品只可使用我公司产品专用并且符合本产品规格配套要求的附件。
防止电击和火灾及人身伤害！只有经过专业培训的人员才能操作此仪器/仪表。
为了防止火灾或电击危险，在使用本产品进行试验之前，请务必详细阅读本产品使用说明书，按照产品额定值和标识及满足要求的试验环境进行试验。
使用产品配套的保险丝。
只可使用符合本产品规定类型和额定值的保险丝。
产品输入输出端子、测试柱等均有可能带电压，您在插拔测试线、电源插座时，会产生电火花，务必注意人身安全！试验前，为了防止电击，接地导体必须与真实的接地线相连，确保正确接地。
国电华美HM5002-20A直流电阻测试仪说明书
HM5002-20A直流电阻测试仪说明书武汉国电华美电气有限公司电话：84663808邮箱：官网： 地址：武汉市汉南区华顶工业园A25-1统一热线：4000-935-230目录一、概述 (2)二、安全措施 (2)三、性能特点 (2)四、技术指标 (3)五、系统介绍 (3)六、测试与操作方法 (4)七、注意事项 (6)八、仪器成套性 (7)一、概述直流电阻是变压器制造中半成品、成品出厂试验、安装、大修、改变分接开关后、交接试验及电力部门预防性试验的必测项目。
可以检查绕组接头的焊接质量和绕组有无匝间短路，可以检测电压分接开关的各个位置接触是否良好以及分接开关实际位置与指示位置是否相符，引出线是否有断裂，多股导线并绕是否有断股等情况。
该仪器采用全新电源技术，具有体积小、重量轻、输出电流大、重复性好、抗干扰能力强、保护功能完善等特点。
整机由高速单片机控制，自动化程度高，具有自动放电和放电报警功能。
仪器测试精度高，操作简便，可实现变压器直阻的快速测量。
二、安全措施1、使用本仪器前必须认真阅读本手册。
2、仪器使用避开雨淋、腐蚀气体等场所。
3、仪表应避免剧烈振动。
4、对仪器的维修、调试应由专业人员进行。
5、测试完毕后一定要等放电报警声停止后再关闭电源，拆除测试线。
6、测量无载调压变压器，一定要等放电指示报警音停止后，切换档位。
7、在测试过程中，禁止移动测试夹和供电线路。
三、性能特点1、整机由高速单片机控制，自动化程度高，操作简便。
2、采用高频开关电源技术，输出电流大，适合大中型变压器直流电阻测量。
3、保护功能完善，能可靠保护反电势对仪器的冲击，性能更可靠。
4、具有声响放电报警，放电指示清晰，减少误操作。
5、响应速度快，可在测量状态直接转换有载分接开关，仪器自动刷新数据。
6、采用立式机箱结构，便于现场使用。
7、智能化功率管理技术，仪器总是工作在最小功率状态，有效减轻仪器内部发热，节约能源。
8、点阵式液晶，中文菜单，打印输出。
直流电阻测试仪
直流电阻测试仪使用手册扬州海沃电气科技发展有限公司1 / 18仪器在不使用的情况下，请及时关闭电源！如果长期不使用仪器，请定期进行充、放电，电池应至少每月充、放电一次。
严禁亏电使用，亏电将严重缩短电池寿命，甚至使电池报废，当仪器欠电时，应马上关闭电源，进行充电。
避免因电池放电时间过长而导致电池失效。
充电灯：充电器上的充电灯在充电过程中亮红色；充电完成后亮绿色。
用户不得私自拆卸仪器并更换电池，仪器或电池故障时请返厂处理。
目录3 / 18简介手持式变压器直流电阻测试仪是一款创新型产品，产品体积小巧，手持式操作，更加轻便，便于携带。
产品不仅适合变压器、互感器、电抗器等感性试品的测量，而且适合铜排、导线、开关触点等阻性试品的测量，仪表测试速度快、准确度高。
包装内容收到货运包装箱后，打开包装箱并检查是否有损坏。
如果货运包装箱已损坏，或衬垫材料有压痕，请通知货运公司和离您最近的力兴销售处。
请检查您是否在手持式直阻包装中收到下列物品：标配：√台手持式测试仪√套测试线（红、黑各一条）√个充电器（）√个腕带（连接到手持式测试仪）√份印刷版用户手册√份合格证及出厂测试报告1 / 18选配：√个外置打印机（附打印连接线）√个无线测温模块（附个胶棒天线）√个充电器（）功能特点◆锂电池供电或者交流供电自适应，一次充电，可连续进行上百台变压器直流电阻测试，测试过程简单、方便。
◆输出六档电流，最大输出电流，最大输出电压，并且可自动选择电流，方便快捷。
◆量程宽、精度高，Ω～Ω。
◆具有电阻温度换算功能，且可选配无线测温模块，实时测量现场试品温度，以确保电阻折算值的准确性。
◆具有反电动势保护、断线保护、断电保护、过热报警等多种保护功能。
◆寸超大工业级高亮度彩色液晶屏，在强阳光下显示依然清晰可见。
◆配备外置式打印机，便于数据打印。
◆具有本机存储和优盘存储。
3 / 18技术指标调整腕带为了更好地抓握，可剥开带子，调整粘扣带，如下图所示。
直流电阻测试仪型号
FS系列变压器直流电阻测试仪一、产品简介：直流电阻测试仪是检验变压器绕组及大功率电感设备。
普通的检测方式都是使用小电流大电阻还测试，但电流过大，会造成工作人员存在安全隐患，因此华胜科技生产的FS-5A、10A、20A、40A系列变压器直流电阻测试仪，均是在保证安全基础的前提下保证现场的测量效率, 采用32位ARM内核作为处理的核心，对整机进行控制，自动完成自校、稳流判断、数据处理、阻值显示等功能，专门用于测试变压器、电机、互感器等感性设备的直流电阻，也适合测试接地导通连接电阻，能快速使测试电流达到稳定值，使测量时间大大缩短，是取代单、双臂电桥的理想产品。
二、功能特点1、整机由高速单片机控制，自动化程度高，操作简便。
2、仪器采用全新电源技术，电流档位多，测量范围宽，可根据负载自动选择电流，适合中小型变压器和电压互感器的直流电阻测量。
3、保护功能完善，能可靠保护反电势对仪器的冲击，性能更可靠。
4、具有声响放电报警，放电指示清晰，减少误操作。
5、响应速度快，可在测量状态直接转换有载分接开关，仪器自动刷新数据。
6、智能化功率管理技术，仪器总是工作在最小功率状态，有效减轻仪器内部发热，节约能源。
7、320X240点阵的超小像素点的65K真彩色液晶，8、仪器自带万年历时钟和掉电存储，可存储1000组测试数据，可随时查阅。
9、仪器配备RS232和USB接口，可和计算机通讯以及U盘存储。
三、技术参数：＊供电电源电压：AC220V±10% 频率：50±0.5Hz＊准确度 0.2%±2字（25±2℃）分辨率:1μΩ＊使用环境温度:0~40℃相对湿度：≤80%FS系列直流电阻测试仪其他参数如下表：四、安全措施1、使用本仪器前一定要认真阅读本手册。
2、仪器的操作者应具备一般电气设备或仪器的使用常识。
3、本仪器户内外均可使用，但应避开雨淋、腐蚀气体等场所使用。
4、仪表应避免剧烈振动。
HTZZ-S10A三回路变压器直流电阻测试仪基本概述
HTZZ-S10A三回路变压器直流电阻测试仪HTZZ-S10A三回路变压器直流电阻测试仪基本概述华天电力HTZZ-S10A三回路变压器直流电阻测试仪，是变压器直流电阻测量的最新一代产品，是为测量大容量变压器三相绕组直流电阻而优化设计的。
可对变压器的三相绕组直流电阻进行同时测试。
对有载调压变压器可以不需要放电，直接调节分接开关，测量时间是传统单相测量的三分之一，可大大缩短工作时间和劳动强度。
直阻仪采用大屏幕液晶显示器，全中文图形界面，清晰直观，操作非常简单。
并配备面板式打印机和大容量非易失性存储器，可以方便的存储和打印测量结果。
测试数据稳定，快速，重复性好，是现场测量变压器直流电阻的最佳选择。
二、性能指标 HTZZ-S10A三、面板结构直阻仪面板如下图所示： HTZZ-S10A三回路变压器直流电阻测试仪IA、IB、IC：直流电流输出，单相或两相测量时Ia 和Ib为电流输出UA、UB、UC、UO：测量电压输入，单相测量时Ua和Ub为电压输入，两相测量时Ua和Ub为第一通道电压输入，Uc和Uo为第二通道电压输入面板式打印机：打印输出测量结果液晶显示器：显示测量结果和操作提示信息，同时在右侧的按键定义区给出当前状态下五个多功能按键的功能定义。
如下图所示： HTZZ-S10A三回路变压器直流电阻测试仪：液晶显示器对比度调节电源插座：为整机电源输入，内置保险管仓，保险管为10A/250V 接地柱：整机外壳接地柱，测量的时候请务必可靠接地相关资料下载：/218/index.html相关产品图集：/218/index.html#content产品视频介绍：/218/index.html#video产品说明书：/218/file/218.pdf。
NEPRI-6253-20A直流电阻测试仪使用说明书
NEPRI-625320A直流电阻测试仪使用说明书国科电研（武汉）股份有限公司一、概述变压器直流电阻是变压器制造中半成品、成品出厂试验、安装、大修、改变分接开关后、交接试验及电力部门预防性试验的必测项目。
可以检查绕组接头的焊接质量和绕组有无匝间短路，可以检测电压分接开关的各个位置接触是否良好以及分接开关实际位置与指示位置是否相符，引出线是否有断裂，多股导线并绕是否有断股等情况。
为了满足变压器直流电阻快速测量的需要，我公司研制的NEPRI-6253-20A直流电阻测试仪。
该仪器采用全新电源技术，具有体积小、重量轻、输出电流大、重复性好、抗干扰能力强、保护功能完善等特点。
整机由高速单片机控制，自动化程度高，具有自动放电和放电报警功能。
仪器测试精度高，操作简便，可实现变压器直阻的快速测量。
二、主要技术指标主要技术指标三、功能特点1、整机由高速单片机控制，自动化程度高，操作简便。
2、仪器采用全新电源技术，电流档位多，测量范围宽，适合大中型变压器的直流电阻测量。
3、保护功能完善，能可靠保护反电势对仪器的冲击，性能更可靠。
4、具有声响放电报警，放电指示清晰，减少误操作。
5、智能功率管理技术，仪器总工作在最小功率状态，有效节能，减少发热。
6、七寸高亮度触摸彩色液晶，强光下显示清晰，全触屏操作，中英文自由切换。
7、仪器自带万年历时钟和掉电存储，可存储1000组测试数据，可随时查阅8、仪器配备RS232和USB接口，可和计算机通讯以及U盘存储9、自带面板式微型打印机，可汉化打印测量结果10、仪器可以使用安卓手机或平板，关注微信公众号，下载专用APP，通过专用软件全程控制仪器，测试数据存储上传，方便查阅。
四、面板结构AC220 开关仪器工作电源，交流220V。
接地柱仪器整机接地点，安全保护I+、 I- 输出电流接线柱，I+为输出电流正，I-为输出电流负。
V+、V-电压采样端，V+为电压线正端，V-为电压线负端。
RS232 通用串行接口，可通过计算机控制仪器。
HTZZ-100A直流电阻快速测试仪基本概述
HTZZ-100A直流电阻快速测试仪HTZZ-100A直流电阻快速测试仪基本概述一、概述变压器直流电阻是变压器制造中半成品、成品出厂试验、安装、大修、改变分接开关后、交接试验及电力部门预防性试验的必测项目。
可以检查绕组接头的焊接质量和绕组有无匝间短路，可以检测电压分接开关的各个位置接触是否良好以及分接开关实际位置与指示位置是否相符，引出线是否有断裂，多股导线并绕是否有断股等情况。
为了满足变压器直流电阻快速测量的需要，我公司研制的HTZZ-100A型直流电阻测试仪。
该仪器采用全新电源技术，具有体积小、重量轻、输出电流大、重复性好、抗干扰能力强、保护功能完善等特点。
整机由高速单片机控制，自动化程度高，具有自动放电和放电报警功能。
仪器测试精度高，操作简便，可实现变压器直阻的快速测量。
二、安全措施1. 使用本仪器前必须认真阅读本手册。
2. 仪器的使用者应具备一般电气常识。
3. 仪器使用避开雨淋、腐蚀气体、尘埃过浓、高温、阳光直射等场所。
4. 仪表应避免长期颠簸和剧烈振动。
HTZZ-100A直流电阻快速测试仪5. 对仪器的维修、调试应由专业人员进行。
6. 测试完毕后一定要等放电报警声停止后再关闭电源，拆除测试线。
7. 测量无载调压变压器，一定要等放电指示报警音停止后，切换档位。
8. 在测试过程中，禁止移动测试夹和供电线路。
三、性能特点1. 整机由高速单片机控制，自动化程度高，操作简便。
2. 采用高频开关电源技术，输出电流大，适合大中型变压器直流电阻测量。
3. 保护功能完善，能可靠保护反电势对仪器的冲击，性能更可靠。
4. 具有声响放电报警，放电指示清晰，减少误操作。
5. 响应速度快，可在测量状态直接转换有载分接开关，仪器自动刷新数据。
6. 采用立式机箱结构，便于现场使用。
7. 智能化功率管理技术，仪器总是工作在最小功率状态，有效减轻仪器内部发热，节约能源。
可不间断数小时工作。
8. 点阵式液晶，中文菜单，打印输出。
htzz-10a说明书
HTZZ-10直流电阻快速测试仪的使用说明书由于输入输出端子、测试柱等均有可能带电压，您在插拔测试线、电源插座时，会产生电火花，小心电击，避免触电危险，注意人身安全！◆安全要求请阅读下列安全注意事项，以免人身伤害，为了避免可能发生的危险，只可在规定的范围内使用。
只有专业的技术人员才可执行维修。
――防止火灾或人身伤害使用适当的电源线只可使用专用并且符合规格的电源线。
正确地连接和断开当测试导线与带电端子连接时，请勿随意连接或断开测试导线。
注意所有终端的额定值为了防止火灾或电击危险，请注意所有额定值和标记。
在对本产品进行连接之前，请阅读使用说明书，以便进一步了解有关额定值的信息。
请勿在无仪器盖板时操作如盖板或面板已卸下，请勿操作。
使用适当的保险丝只可使用符合规定类型的和额定值的保险丝。
所使用的保险丝为250V/5A。
避免接触裸露电路和带电金属产品有电时，请勿触摸裸露的接点和部位。
请勿在潮湿环境下操作请勿在易爆环境中操作保持本产品表面清洁和干燥――安全术语警告：警告字句指出可能造成人身伤亡的状况或做法。
小心：小心字句指出可能造成本产品或其它财产损坏的状况或做法。
目录一、概述 (5)二、技术指标 (5)三、仪器的结构 (6)四、仪器的工作原理 (8)五、使用方法 (9)六、维护与保养 (12)一、概述本仪器采用U/I测试方法，测量范围为10uΩ-3000Ω，主要用于测试大型变压器、电机、互感器等感性设备的直流电阻。
二、技术指标1、电阻测量范围分3个量程0Ω～1.5Ω测试电流最大为10A1.5Ω～100Ω测试电流最大为0.2A100Ω～3000Ω测试电流最大为5mA2、电阻测量误差：0.2％±0.03％FS（FS为满量程值）。
3、分辨率 1uΩ、10 uΩ4、字符点阵液晶显示6、自动消弧，自动放电报警提示8、工作电源：AC220V±10％，50Hz9、仪器功耗：300W10、工作环境温度：0℃～40℃相对湿度：＜80％11、体积：370×270×235mm312、重量：10.5kg三、仪器的结构本仪器采用铝型材机架和铝合金箱式结构坚固轻便美观。
HTZZ-5A直流电阻快速测试仪(5A)
HTZZ-5A直流电阻快速测试仪（5A）说明书一．概述测量变压器绕组的直流电阻是一个很重要的试验项目，在《电力设备试验规程》中，其次序排在变压器试验项目的第二位，《规程》规定在变压器交接、大修、小修、变更分接头位置、故障检查及预试等，必须测量变压器绕组的直流电阻，其目的是：①检查绕组内部导线和引线的焊接质量；②检查分接开关各个位置接触是否良好；③检查绕组或引出线有无折断处；④检查并联支路的正确性，是否存在由几条并联导线绕成的绕组发生一处或几处断线的情况；⑤检查层、匝间有无短路的现象。
本仪器界面设计采用微机控制,大屏幕背光汉字液晶屏显示,操作简便、显示清晰人机交互界面友好，测量过程及仪器工作状态提示明确充分，不需操作人员记忆过多的规程；采用电流源线性补偿技术,测试稳定、测量精度高、速度快，提高了测量效率，减轻了操作人员的工作强度。
技术上采用“四端”测量,消除引线电阻与接触引起的测量误差。
有过压防护功能,能防反电动势冲击。
面板式打印机可快速打印测量结果(选用)。
体积小、重量轻、携带方便。
本仪器适用于各类电力变压器、互感器绕组等感性低阻值电阻的测量与分析。
二.技术指标一）仪器主要技术指标1、测量范围: 0～2000Ω。
(共六档)2、测试电流:5A(20mΩ～2Ω); 0.5A(20Ω); 0.05A(200Ω); 0.005A(2000Ω) 。
3、分辨率: 1μΩ(20mΩ档); 10μΩ(200mΩ档); 0.1mΩ(2Ω档); 1mΩ(20Ω档); 10mΩ(200Ω档); 0.1Ω(2000Ω档) 。
4、准确度: 1mΩ～2000Ω ( ±0.5 % +2 d )5、整机功耗:≤100W6、工作温度: 0℃～40℃; 相对湿度≤ 85 % RH7、工作电源: AC220V 50 Hz (±10 %)8、尺寸:350mm×260mm×140mm9、仪器重量: 3kg二）仪器外观1.LCD显示屏;2.测试端钮C1;3.测试端钮P1;4.测试端钮P2;5.测试端钮C2;6.打印机;7.操作按键; 8.电源开关; 9.AC220V电源插孔; 10.接地端钮三.使用方法1、将被测设备，用仪器配备专用测试线连接，按下图连接，同时确保各测试夹具夹接牢固、可靠。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
一、概述
测量变压器绕组的直流电阻是一个很重要的试验项目，在《电力设备试验规程》中，其次序排在变压器试验项目的第二位，《规程》规定在变压器交接、大修、小修、变更分接头位置、故障检查及预试等，必须测量变压器绕组的直流电阻，其目的是：
1、检查绕组内部导线和引线的焊接质量；
2、检查分接开关各个位置接触是否良好；
3、检查绕组或引出线有无折断处；
4、检查并联支路的正确性，是否存在由几条并联导线绕成的绕组发生一处或几处断线的情况；
5、检查层、匝间有无短路的现象。
本仪器界面设计采用微机控制,大屏幕背光汉字液晶屏显示,操作简便、显示清晰人机交互界面友好，测量过程及仪器工作状态提示明确充分，不需操作人员记忆过多的规程；采用电流源线性补偿技术,测试稳定、测量精度高、速度快，提高了测量效率，减轻了操作人员的工作强度。
技术上采用“四端”测量,消除引线电阻与接触引起的测量误差。
有过压防护功能,能防反电动势冲击。
面板式打印机可快速打印测量结果(选用)。
体积小、重量轻、携带方便。
本仪器适用于各类电力变压器、互感器绕组等感性低阻值电阻的测量与分析。
二、技术指标
一）仪器主要技术指标
1、测量范围: 0～2000Ω。
(共六档)
2、测试电流:5A(20mΩ～2Ω); 0.5A(20Ω); 0.05A(200Ω);
0.005A(2000Ω) 。
3、分辨率: 1μΩ(20mΩ档); 10μΩ(200mΩ档); 0.1mΩ(2Ω档); 1mΩ(20Ω档); 10mΩ(200Ω档); 0.1Ω(2000Ω档) 。
4、准确度: 1mΩ～2000Ω ( ±0.5 % +2 d )
5、整机功耗:≤100W
6、工作温度: 0℃～40℃; 相对湿度≤ 85 % RH
7、工作电源: AC220V 50 Hz (±10 %)
8、尺寸:350mm×260mm×140mm
9、仪器重量: 3kg
二）仪器外观
1、LCD显示屏;
2、测试端钮C1;
3、测试端钮P1;
4、测试端钮P2;
5、测试端钮C2;
6、打印机;
7、操作按键;
8、电源开关; 9、AC220V电源插孔; 10、接地端钮
三、使用方法
1、将被测设备，用仪器配备专用测试线连接，按下图连接，同时确保各测试夹具夹接牢固、可靠。
2、开启仪器电源开关，仪器显示“欢迎使用”，稍后进入“量程选择”界面，此时用“向上、向下”键移动光标，选择所需设定的测试量程，按下“确认”键仪器开始测量。
3、仪器进入测量状态中，LCD屏幕显示充电模拟条，待充电完成后LCD屏幕显示数值,即为被测设备直流电阻值，此时按下“确认”键数值将被保存并锁定。
当屏幕长时间显示“超出量程”时,按“返回”键返回上一级菜单,选择高一档测试量程重新测试,或请检查测试回路是否开路。
4、仪器进入数据锁定界面，按“打印”键数据将被打印，数据打印完毕后仪器将自动放电，放电后返回上一级菜单。
此次测试结束。
注:测试状态中，用户根据需要按“返回”键，可返回上级菜单。
四、故障分析与排除
故障现象原因分析排除方法备注
开机无任何
显示1)电源未接通接通电源
更换保险管应更换
同型号保险管不能
用其它型号代替2)仪器2A保险
管未安装好或
断路
重新安装保险管
或更换保险管
无电流输出1)待检设备开路
检查设备
排除故障
/ 2)试验回路有开路故
障
检查试验回
路，排除开
路故障
五、注意事项
为了您和设备的安全，请操作人员仔细阅读以下内容:
1、试验时机壳必须可靠接地。
2、在测量完感性负载时不能直接拆掉测试线，以免由于电感放电危及测试人员和设备的安全。
本机的输出端设有放电电路。
关闭输出时，电感会通过仪器泄放能量。
一定要在放电指示完毕后才能拆掉测试线。
3、试验时不允许不相干的物品堆放在设备面板上和周围。
4、开机前请检查电源电压:交流220V±10% 50Hz。
5、更换保险管和配件时，请使用与本仪器相同的型号。
6、本仪器注意防潮、防油污。
7、试验时请确认被测设备已断电，并与其它带电设备断开。
六、运输、贮存
运输
设备需要运输时，建议使用本公司仪器包装木箱和减震物品，以免在运输途中造成不必要的损坏，给您造成不必要的损失。
设备在运输途中不使用木箱时，不允许堆码排放。
使用本公司仪器包装箱时允许最高堆码层数为二层。
运输设备途中，仪器面板应朝上。
贮存
设备应放置在干燥无尘、通风无腐蚀性气体的室内。
在没有木箱
包装的情况下，不允许堆码排放。
设备贮存时，面板应朝上。
并在设备的底部垫防潮物品，防止设备受潮。
七、装箱清单
1、仪器主机 1台
2、测试线 1套
3、使用说明书 1份
4、AC220V电源连接线 1根
5、保险管 2只
6、合格证/保修卡 1份
7、打印纸 2卷。
