轻烃芳构化生产芳烃技术进展廖宝星(中国石油化工股份有限公司广州分公司,广东广州510726)摘 要:综述了国内外典型的轻烃芳构化工艺技术,介绍了不同分子筛催化剂的金属改性和反应条件对催化剂芳构化性能的影响,着重阐述了轻烃芳构化的反应机理,并提出了沸石分子筛芳构化催化剂进一步的优化方向。
关键词:轻烃;芳烃:芳构化中图分类号:TQ 203;TQ 241 文献标志码:A 文章编号:0367-6358(2009)06-0373-04Prog ress of Light H ydrocarbons A romatization T echnologyLIAO Bao -xing(D ivision o f Guang z hou B ranch Compan y ,S INOP EC ,Guangd on g Guan gz hou 510725,China )A bstract :Ty pical processing technologies fo r the arom atization of lig ht hy drocarbo ns are summarized .The effect on aromatizatio n perfo rmance of metal modification on different zeo lite catalysts and reaction conditions is introduced .Reactio n mechanism o f light hydrocarbons aroma tizatio n is discussed .consequently ,the furthen optim izatio n in zeo lite cataly sts is pro po sed .Key words :light hy drocarbo ns ;a ro matics ;arom atizatio n收稿日期:2009-01-10;修回日期:2009-03-17作者简介:廖宝星(1962～),男,高级工程师,主要从事乙烯、汽油加氢、芳烃抽提、丁二烯的生产、技术管理工作。
轻烃芳构化技术及应用
轻烃芳构化技术及应用近几年来,随着石油资源的日益减少,将丰富廉价的轻烃,转变为高附加值的苯、甲苯、二甲苯（BTX）的研究已成为当今重要的研究课题和热点问题。
轻烃芳构化是近年来发展起来的一种生产芳烃的新工艺，用于生产芳烃或高辛烷值汽油的调和组分。
轻烃芳构化基本机理是低碳烯烃在固体酸表面活化成正碳离子，然后转化为低碳烯烃中间物种，再低度共聚生成六碳至九碳烯烃等低聚物。
低聚物再通过环化、异构化和脱氢等反应步骤生成芳烃。
轻烃芳构化技术主要为非临氢，有两种工艺路线。
一种是芳烃型芳构化工艺路线，原料可以为轻烯烃和碳3以上烷烃，包括炼厂气、液化气、混合C4、裂解C5、油田轻烃等。
主要产物是以三苯为主的芳烃（液相产品芳烃含量98%以上），反应温度较高（高于500℃），不仅可以转化碳四中的烯烃，同时碳四烷烃也可以得到转化，缺点是会产生较多的干气（15%左右）。
另一种是汽油型芳构化工艺路线，以高辛烷值汽油调合组分作为目的产物，原料可以为直馏汽油、加氢焦化汽油、轻石脑油、混合碳四、液化石油气等，反应温度较低（一般300-450℃），干气产量较低（低于2%），所得汽油辛烷值较高（RON 85-93或更高）。
国外在上世纪八十年代开始低碳烃的芳构化技术研究，陆续开发出以LPG为原料的移动床芳构化Cyclar工艺（UOP/BP）、采用固定床的M2-Forming工艺(Mobil)和Aroforming工艺（IFP）等轻烃芳构化技术。
20世纪80年代初，国内开始对轻烃芳构化催化剂进行探索。
华东理工大学和山西煤化所分别对金属改性的ZSM - 5 沸石用于轻烃芳构化进行研究；抚研院以富含丁烯的C4 馏分、丙烷及混合C3 为原料,在改性的HZSM- 5沸石催化剂上进行了芳构化反应考察。
上世纪90年代，中国石化有关研究机构、大连理工大学等单位也分别开发了各自的轻烃芳构化技术。
轻烃芳构化技术目前主要有以下三个方面的应用：1）直馏石脑油芳构化改质生产高辛烷值汽油调合组分；由于直馏石脑油芳构化改质的汽油收率远低于直馏石脑油进催化重整的汽油收率，因此直馏石脑油芳构化改质技术仅仅适用于没有催化重整装置的炼油企业，技术的推广应用受到较大的限制。
芳烃的生产-芳烃的主要生产技术可修改文字
加剂
目
CONTENTS
录
01 生产芳烃的主要工艺过程 02 芳烃之间的转化技术 03 芳烃的主要分离技术
01
生产芳烃的 主要工艺过程
生产芳烃的主要工艺过程
01
02
03
04
催化重整生 产BTX芳烃
高温裂解制 乙烯副产 BTX芳烃
煤加工副产 BTX芳烃
轻质烃芳构 化生产BTX
芳烃
生产芳烃的主要工艺过程
1.催化重整生产BTX芳烃
苯
BTX芳烃的主要来源 可以生产BTX芳烃，也可生产高辛烷
值汽油。 特点：含甲苯及二甲苯多，含苯较少，
催化重整生产BTX的产率分布与原料 组成和工艺类型有密切关系。
生产芳烃的主要工艺过程
催化重整生产工艺主要有 固定床半再生式和循环再 生式，以及移动床连续再 生式三种类型。
特点：工艺过程简单，可长时间连续运转，会腐蚀 反应器腐蚀，操作比较难控制。
芳烃之间的转化技术
02
歧化和烷基转移
以甲苯为原料通过歧化可生产 苯和二甲苯
以甲苯和C9芳烃为原料，通过 烷基转移可生产苯和二甲苯
芳烃之间的转化技术
03
甲基化
以甲苯和甲醇为原料，开发各 种工艺和催化剂，生产二甲苯
芳烃之间的转化技术
固定床半再生式工艺流程
生产芳烃的主要工艺过程
移动床连续再生式工艺流程
生产芳烃的主要工艺过程
2.高温裂解制乙烯副产BTX芳烃
BTX芳烃的第二大来源，芳烃中苯含量较多。
3.煤加工副产BTX芳烃
占比很小
4.轻质烃芳构化生产BTX芳烃
采用低碳烃类或液化石油气选择性地转化成BTX芳烃，是一个 正在开发中的技术。

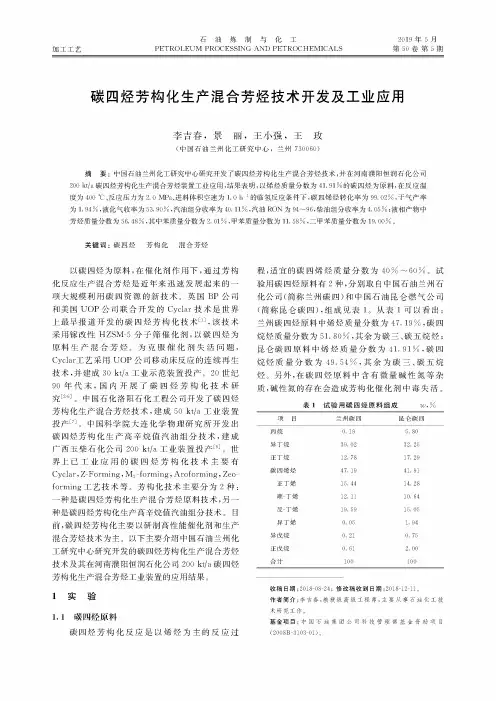

碳四烃芳构化生产混合芳烃技术开发及工业应用
