AC-10C沥青混合料配合比设计

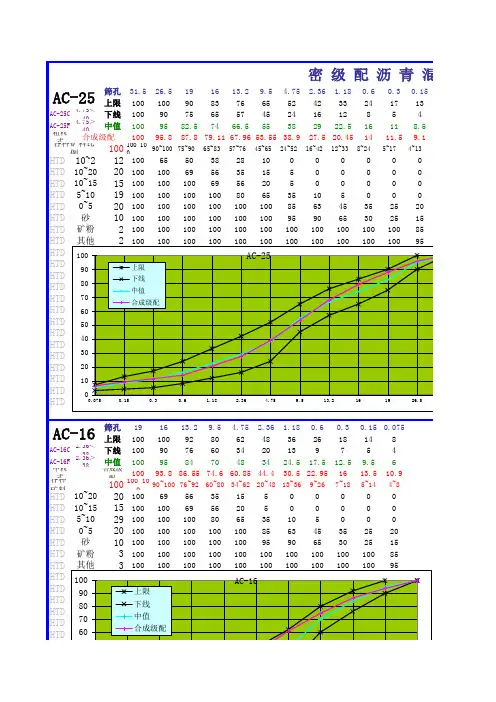

沥青混合料配比计算
各种矿
料HT比D 例 10~25
100
100~10 0
90~100
78~92
62~80
50~72
26~56
16~44
12~33
8~24
5~17
12 100 65 50 38 28 10 0
0
0
0
HTD 10~20 20 100 100 69 56 35 15 5 0 0 0
HTD 10~15 15 100 100 100 69 56 20 5 0 0 0
HTD 5~10
19 100 100 100 100 80 65 35 10 5
0
HTD 0~5
20 100 100 100 100 100 100 85 63 45 35
HTD 砂
10 100 100 100 100 100 100 95 90 65 30
HTD 矿粉
2 100 100 100 100 100 100 100 100 100 100
HTD 砂
10 100 100 100 100 100 95 90 65 30
HTD 矿粉
3 100 100 100 100 100 100 100 100 100
HTD 其他
3 100 100 100 100 100 100 100 100 100
HTD 100
HTD HTD HTD
90 80
HTD 70
100 100 100
0.15 18 7
12.5 13.5 7~18
0 0 0 25 25 100 100
0.075 10 5 7.5
10.9 5~10
0 0 0 20 15 85 95
Ac10沥青混凝土目标配合比
沥青混凝土(AC-10)目标配合比设计说明一、概述1、依据（1）《公路工程沥青路面施工技术规范》(JTG F40-2004)（2）《公路工程沥青及沥青混合料试验规程》(JTJ052—2000)（3）《公路工程集料试验规程》(JTG E42—2005)2、粗集料：碎石经试验其表观相对密度、吸水率、针片状含量、<0.075颗粒含量、磨耗值各项指标均符合规范要求。
3、细集料：粗石粉、石屑，经试验其各项指标均符合规范要求。
4、矿粉：经检验其表观密度、亲水系数等各项指标均符合规范要求。
5、沥青，沥青为齐鲁石化70#道路石油沥青。
经检验其针入度、延度、软化点、沥青与粗集料的粘附性等各项指标均规范要求。
二、目标配合比设计1、级配设计：对碎石、粗石粉、石屑、矿粉分别进行了筛分，最终确定各矿料掺配比例为：5-10mm碎石：粗石粉：石屑：矿粉=30：25：40：52、最佳油石比的确定参照试验规程沥青参考用量，结合实际经验，按油石比0.5％变化，制作五组试件，即油石比分别为5.0％、5.5％、6.0％、6.5％、6.10％，每组试件四至五块，冷却12个小时后，测其密度、饱和度、空隙率等指标，然后经马歇尔试验测的稳定度、流值结果汇总下表：沥青混合料试验结果汇总表根据以上各项试验结果及计算结果，分别绘制饱和度、矿料间隙率、空隙率、密度、与油石比的关系曲线，最后确定最佳沥青用量为5.75%。
三、室内配合比结论根据上述试验，实验室建议的沥青目标配合比为：矿料级配：5-10mm碎石：粗石粉：石屑：矿粉=30：25：40：5最佳油石比：6.10%，最佳沥青用量5.75%。
本次目标配合比设计可作为工地生产配合比设计依据。
安丘市甘白路甘泉至金冢子段公路Ac-10沥青混凝土目标配合比青州市桥山道路建设工程有限公司二○一○年七月二十五日。
AC型混合料目标配合比设计解析
普通重交沥青
针入度（25℃） 延 度（15℃） 软化点（环球法） 溶解度（三氯乙烯） 薄膜加热163℃，5h 质量损失 针入度比 延度（15℃） 闪点（COC） 含蜡量（蒸馏） 密度（15℃） 动力粘度（绝对粘度 ，60℃）
改性沥青
针入度（25℃） 针入度指标PI 延 度（5℃） 软化点（环球法） 溶解度（三氯乙烯） 薄膜加热试验163℃，5h 质量损失 针入度比 延度（15℃） 闪点（COC） 离析，软化点差 密度（15℃） 弹性恢复（25℃） 动力粘度（绝对粘度， 60℃） 运动粘度（135℃）
表5.3.2-1 粗型和细型密级配沥青混凝土的关键性筛孔通过率
粗型密级配 混合料 类型 公称 最大 粒径 (mm) 用以分类 的关键性 筛孔 （mm） 关键性 筛孔 通过率(%) < 40 细型密级配 关键性 筛孔 通过率(%) > 40
名称
名称
AC-25
26.5
4.75
AC-25C
AC-25F
AC-20
筛孔位于筛孔尺寸（mm）的0.45次方位置
表4.2-1
di 0.075
x d i 0.45
泰勒曲线的横坐标
0.3 0.6 1.18 2.36 4.75 9.5
0.15
x di
0.45
0.312
0.426
0.582
0.795
1.077
1.472
2.016
2.754
d
四、矿料配合比设计
• 集料尺寸定义： 公称最大尺寸：第一筛余大于10%的上一级筛子尺寸。 最大尺寸：大于集料公称最大尺寸的上一级筛子尺寸（ 集料100%通过的最小筛孔尺寸）； • 0.45次方级配图 • 最大密度线 • 控制点 • 限制区
AC-10C沥青混合料配合比设计

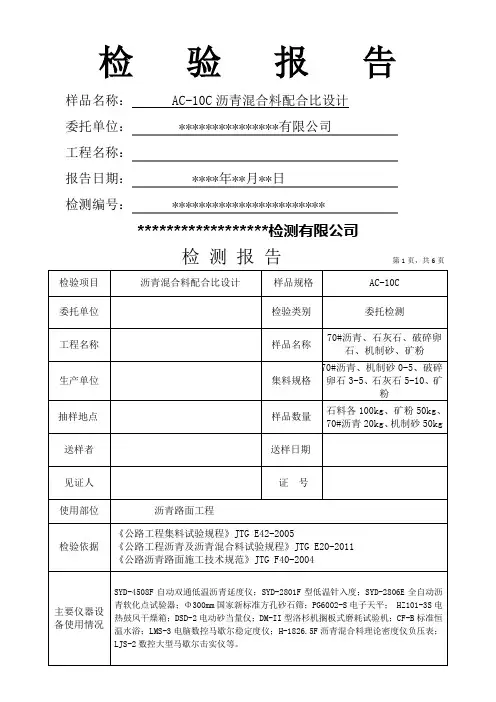

检验报告样品名称： AC-10C沥青混合料配合比设计委托单位： ***************有限公司工程名称：报告日期： ****年**月**日检测编号： *****************************************检测有限公司检测报告第1页，共6页批准：审核：检测：1.材料第2页，共6页1.1沥青材料AC-10C采用70#沥青。
其主要实测性能指标如表1。
表1 70#沥青的基本性能AC-10C混合料的集料采用洁净、干燥、表面粗糙的破碎卵石、石灰石。
石灰石规格有：5-10，破碎卵石规格有3-5，细集料采用0-5机制砂，矿粉采用细磨石灰石粉。
各种集料的颗粒组成见表2。
表2 各种集料的颗粒组成实测上述集料的各种性能见表3:2 AC-10C 沥青混合料设计 第3页，共6页2.1级配及配合比根据级配要求，由表2中各种集料的颗粒组成设计出矿料合成级配见表4，合成级配通过率如图1所示。
表4 AC-10C 合成级配计算表选用的AC-10C 混合料配合比为：矿粉:0-5:3-5:5-10=7%:40%:20%:33%。
图1 合成级配通过率示意图2.2混合料最佳油石比试验按0.5%的间隔取4.5%、5.0%、5.5%、6.0%、6.5%；5个不同的油石比分别成型马歇尔试件。
实测不同油石比时混合料试件的各项技术指标，取满足技术指标要求的油石比为最佳设计油石比。
马歇尔试验结果见表5，根据马歇尔稳定度试验结果，分别绘制稳定度、流值、空隙率、饱和度与油石比的关系如图2-图7所示：表5 不同油石比混合料马歇尔试验结果 第4页，共6页图2 毛体积密度-油石比 图3 空隙率-油石比图4 矿料间隙率-油石比图5 有效沥青饱和度-油石比图6 稳定度-油石比 图7 流值-油石比第5页，共6页从上图中可以得出：最大毛体积相对密度时油石比a 1=5.5%；最大稳定度时油石比a 2=5.5%；设计空隙率中值5%时油石比a 3=5.2%，沥青饱和度中值70%时油石比a 4=5.4%，从而可计算最佳油石比初始值OAC 1：OAC 1=（a 1+ a 2+ a 3+ a 4）/4=5.40%同时，根据沥青混合料的马歇尔试验技术标准，求出各项指标均符合技术标准的沥青用量OAC min ~OAC max ，计算沥青最佳油石比的初始值OAC 2：OAC 2=（OAC min + OAC max ）/2=5.45%根据OAC 1 和OAC 2综合确定最佳油石比OAC ：OAC=（OAC 1+ OAC 2）/2=5.4%结论：AC-10C 最佳油石比为5.4% 。
AC-10C沥青混合料配合比设计
检验报告工程名称:止止止止止止止止止止止止止止止止止止止止止止止*****************************************检测有限公司报告日期:****年**月**日样品名称:AC-10C 沥青混合料配合比设计委托单位:***************有限公司检测编号:检测报告批准: 审核: 检测:页1.材料沥青材料AC-10C 采用70#沥青。
其主要实测性能指标如表1。
表1 70#沥青的基本性能试验项目(沥青实测性能 技术要求针入度(25℃,100g,5s) 25℃ 70 60〜80 延 M （5cm/min ） cm15℃>100三100 软化点(R&B)℃三46集料筛分！AC-10C 混合料的集料采用洁净、干燥、表面粗糙的破碎卵石、石灰石。
石灰石规格有： 5-10，破碎卵石规格有3-5，细集料采用0-5机制砂，矿粉采用细磨石灰石粉。
各种集料的颗 粒组成见表2。
实测上述集料的各种性能见表3:《表3各种集料的实测性能第2页，共6页表2各种集料的颗粒组成级配及配合比根据级配要求，由表2中各种集料的颗粒组成设计出矿料合成级配见表4,合成级配通过率如图1所示。
表4 AC-10c合成级配计算表选用的AC-10C混合料配合比为：矿粉：0-5:3-5:5-10=7%:40%:20%:33%。
100io ----------------------------[I -------------------------- 1--------------------- 1 --------------------- 1 --------------------- 1 -------------------- 1 --------------------- 1--------------------- 1 ------------ --- -- T13.2 g. 5 4. 75 2.36 1. 18 □. 6 0. 3 0. 15 □. 075合成级配通过率示意图一e一下限一■—上限4 合成或断图1合成级配通过率示意图混合料最佳油石比试验，〜按％的间隔取％、％、％、％、%; 5个不同的油石比分别成型马歇尔试件。

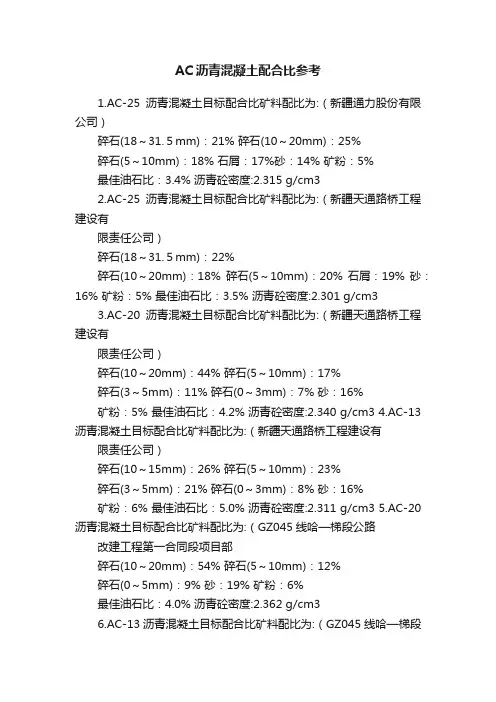

AC沥青混凝土配合比参考
AC沥青混凝土配合比参考1.AC-25沥青混凝土目标配合比矿料配比为:（新疆通力股份有限公司）碎石(18～31.５mm)：21% 碎石(10～20mm)：25%碎石(5～10mm)：18% 石屑：17%砂：14% 矿粉：5%最佳油石比：3.4% 沥青砼密度:2.315 g/cm32.AC-25沥青混凝土目标配合比矿料配比为:（新疆天通路桥工程建设有限责任公司）碎石(18～31.５mm)：22%碎石(10～20mm)：18% 碎石(5～10mm)：20% 石屑：19% 砂：16% 矿粉：5% 最佳油石比：3.5% 沥青砼密度:2.301 g/cm33.AC-20沥青混凝土目标配合比矿料配比为:（新疆天通路桥工程建设有限责任公司）碎石(10～20mm)：44% 碎石(5～10mm)：17%碎石(3～5mm)：11% 碎石(0～3mm)：7% 砂：16%矿粉：5% 最佳油石比：4.2% 沥青砼密度:2.340 g/cm3 4.AC-13沥青混凝土目标配合比矿料配比为:（新疆天通路桥工程建设有限责任公司）碎石(10～15mm)：26% 碎石(5～10mm)：23%碎石(3～5mm)：21% 碎石(0～3mm)：8% 砂：16%矿粉：6% 最佳油石比：5.0% 沥青砼密度:2.311 g/cm3 5.AC-20沥青混凝土目标配合比矿料配比为:（GZ045线哈—梯段公路改建工程第一合同段项目部碎石(10～20mm)：54% 碎石(5～10mm)：12%碎石(0～5mm)：9% 砂：19% 矿粉：6%最佳油石比：4.0% 沥青砼密度:2.362 g/cm36.AC-13沥青混凝土目标配合比矿料配比为:（GZ045线哈—梯段公路改建工程第一合同段项目部碎石(10～15mm)：27% 碎石(5～10mm)：33%碎石(0～5mm)：13% 砂：20% 矿粉：7%最佳油石比：4.9% 沥青砼密度:2.295 g/cm37.AC-20沥青混凝土目标配合比矿料配比为:（中铁一局哈罗公路哈南段项目部试验室）碎石(10～20mm)：36% 碎石(5～10mm)：16%水洗砂：24% 石屑:18% 矿粉：6%最佳沥青用量：4.6% 沥青砼密度:2.366g/cm38.AC-20沥青混凝土生产配合比矿料配比为:（中铁一局哈罗公路哈南段项目部试验室）碎石(10～20mm)：38% 碎石(5～10mm)：23%碎石(0～5mm)：33% 矿粉：6%最佳沥青用量：4.4% 沥青砼密度:2.418g/cm39.水泥稳定砂砾基层配合比如下：(GZ045线哈-梯公路改建工程)三种规格掺配比例为:(0-4.75mm):30% (4.75-19mm):45% (19-31. 5mm):25%水泥剂量为:4.0% 最大干密度为:2.37g/cm3最佳含水量为:5.3% 以上数据皆为参考,须根据施工情况进行试验确定各实际数据!二00七年十月二十八日。
一种沥青混合料AC-10的组成设计及应用
一种沥青混合料AC-10的组成设计及应用黄敏新; 赵承伟【期刊名称】《《西部交通科技》》【年(卷),期】2019(000)007【总页数】5页(P35-38,193)【关键词】道路工程; 沥青混合料; 级配; 油石比; 空隙率; 抗变形能力【作者】黄敏新; 赵承伟【作者单位】广西壮族自治区横县公路管理局广西南宁530300; 广西交科工程咨询有限公司广西南宁530001【正文语种】中文【中图分类】U416.2170 引言为减少半刚性基层、旧混凝土层上的沥青路面出现反射裂缝，防止水分下渗，提高结构层的水稳定性能及层间连续性，沥青混合料AC－10常作为旧混凝土层和沥青面层之间的应力吸收层使用［1－3］。
其矿料合成级配中的2.36mm关键筛孔的通过率按SMA－10的矿料级配范围来控制，设计空隙率≤2.5%，有别于传统密级配沥青混凝土AC－10。
依托广西旧混凝土加铺沥青路面精品工程，本文对改进的AC－10的矿料组成、油石比、技术性能等进行分析评价，相关参数可作为类似工程项目的参考依据。
1 原材料（1）SBS（I－D）改性沥青SBS（I－D）改性沥青的检测结果见表1。
表1 SBS（I－D）改性沥青试验结果表试验项目单位试验结果招标文件技术要求_______针入度（25℃，100g，5s） 0.1mm 53 40～55软化点（环球法）℃ 80.0 ≥80延度（5℃，5cm／min）cm 26 ≥25______25℃相对密度—— 1.027 实测记录（2）矿料粗集料为1＃（5～10mm）、2＃（3～5mm）石灰岩碎石。
细集料为3＃（0～3mm）石灰岩机制砂。
填料为石灰岩矿粉。
集料及填料的吸水率及密度试验结果见表2，集料及填料的筛分试验结果见表3。
表2 矿料吸水率、密度试验结果表注：根据《公路工程集料试验规程》（JTGE42－2005）（下文简称《规程》）条文说明B.5.3，“机制砂及石屑可按T0330方法测定，也可以其中筛出的2.36～4.75mm集料毛体积相对密度代替”，本次目标配合比设计中，0～3mm细集料毛体积相对密度采用其中筛出的2.36～4.75mm集料的毛体积相对密度代替，符合《规程》相关技术要求矿料吸水率（%）表观相对密度毛体积相对密度_1＃粗集料（5～10mm） 0.42 2.718 2.687 2＃粗集料（3～5mm） 0.60 2.720 2.676技术要求≤3.0 ≥2.50 ——3＃细集料（0～3mm）—— 2.680 2.675技术要求——≥2.50 ——矿粉—— 2.723 ——______技术要求___________——≥2.50 ——表3 矿料筛分试验结果表通过下列筛孔（mm）的质量百分率（%）矿料19.0 16.0 13.2 9.5 4.75 2.36 1.18 0.6 0.3 0.15 0.075 1＃粗集料 100 100 100 93.9 7.7 0.7 0.7 0.7 0.7 0.7 0.7技术要求 100 100 100 90～100 0～15 0～5 ——————————2＃粗集料 100 100 100 100 88.2 4.3 2.3 1.6 1.6 1.6 1.6技术要求 100 100 100 100 90～100 0～15 —— 0～3 ——————3＃细集料100 100 100 100 100 72.4 55.5 32.7 20.4 15.5 12技术要求 100 100 100 100 100 80～100 50～80 25～60 8～45 0～25 0～15矿粉 100 100 100 100 100 100 100 100 100 100 92.7技术要求______________________________________________________________________________1 00 100 100 100 100 100 100 100 —— 90～100 75～1002 沥青混合料AC－10的级配设计沥青混合料是由矿质骨架和沥青胶结物所构成的、具有空间网络结构的一种多相分散体系。
沥青路面AC-10技术要求设计理念
1・沥青材料AC-10沥青混凝上采用道路石油沥青的质量应符合表1规左的技术要求。
表1 A级90#道路石油沥青技术要求2粗集料规格及要求2. 1用于水泥路下而的沥青功能层粗集料为机扎碎石，用于加工集料的源石料的有关技术指标必须满足规左要求，同时加工的成品集料技术指标也必须满足规左，集料规格按给左的要求生产，各碎石厂按规定的级配范羽根据碎石机的型号选择振动筛，如生产的级配不满足规定，应对振动筛进行适当调整。
2. 2根据级配设计特点，推荐采用以下的集料规格，生产的集料应满足规左的要求，当生产的粗集料不符合规格要求时，但与其它材料配合后的级配符合沥青面层的级配范国时，经项目办批准，经中心试验室认可后也可使用。
路而功能层粗集料规格2.4路而各而层集料按下表规格采用:功能层集料规格表32.5粗集料应洁净，干燥、无风化、无杂质.并具有足够的强度和耐磨耗性，其质量应符合以下规定：路而而层粗集料质量要求表42.6粗集料应具有良好的颗粒形状，用于沥青路而的碎石至少应经过两级破碎.第一级为瓠式破碎，第二级为反击破碎，不应单独采用频式破碎机加工。
3细集料规格及要求3.1沥青而层的细集料采用机制砂或石眉，规格为S16,即0~3,其级配要求如表5所示。
路面面层细集料质量要求表64填料4.1沥青混合料的填料采用石灰岩经磨细得到的矿粉，矿粉要求干燥、洁净，其质量应符合下表的要求，当采用水泥或消石灰做填料时，苴用量不宜超过矿料总量的2%。
沥青面层用矿粉的质虽:技术要求5混合料一般规定5.1热拌沥青混合料应选用符合要求的材料，充分利用冋类道路与冋类材料的施工实践经验，并应经配合比设计确定矿料级配和沥青用量。
5.2热拌沥青混合料配合比设计包括目标配合比设讣阶段、生产配合比设计阶段及生产配合比验证阶段，通过配合比设讣决立各阶段沥青混合料的材料品种、矿料级配及沥青用疑。
本段公路目标配合比采用马歇尔方法进行，生产配合比采用马歇尔方法进行，混合料配比设讣阶段均应进行有关路用性能的检测。
