智能控制实验报告
智能控制实验
实验名称 单神经元自适应PID 控制
电子工程与自动化 学院
智能科学与技术 专业
班 作者 学号
实验日期 2011 年 11 月 15 日
辅导员意见：
辅导员 成绩 签 名
单神经元自适应PID 控制
一、实验目的
1、熟悉单神经元PID 控制器的原理。
2、通过实验进一步掌握有监督的Hebb 学习规则及其算法仿真。
二、实验内容
利用单神经元实现自适应PID 控制器，对如下二阶对象进行控制，在MATLAB 环境中进行仿真。
被控对象为：
y(k)=0.368y(k-1)+0.26y(k-2)+0.1u(k-1)+0.632u(k-2)
三、实验原理
线性神经网络是最简单的一种神经元结构，它不同于感知器，其函数是一线性函数，因此神经元的输出可以是任意值。
我们可以用它实现增量PID 控制器的功能，误差为神经元的输入，权系数为PID 控制系数，由于神经网络可以用在线学习对权系数进行实时修改，所以使得PID 控制具有了自适应功能。
PID 控制器的增量公式为：
一个三输入的线性神经元的计算公式为：
k 为神经元的比例系数，w i 为神经元权系数，x i 为神经元输入，u 为神经元
的输出。
神经元的学习方法可以采用Hebb 学习规则。
有监督的Hebb 学习算法规范法处理后为
)
2()(211---+-⨯+-+=∆k k k d k k P K i k e e e k e e k e k u )
(332211x w x w x w k u ++=∆
3
1
31
111222333()
()()
()(1)()()
(1)()()()()(1)()()()()(1)()()()()
i i i
i i i i i p d k k k u k u k k k x k k k u k e k x k k k u k e k x k k k u k e k x k ωωωωωωηωωηωωη=='=
=-++=++=++=+∑∑ 四、实验步骤
1、编写程序实现单神经元的自适应PID 控制器，输入信号为单位阶跃信号。
单神经元控制的各参考参数为 0.12,0.40,0.35,p i d k ηηη==== 实验结果：
阶跃输入信号Yd 及系统输出 Y
系统误差E 和受控对象输入信号U
2、修改输入信号为()0.5(sin 4)r t sign t π=，进行上述试验。
正弦输入信号Yd 及系统输出 Y
系统误差E 和受控对象输入信号U
神经元的权值调整情况
3、改变被控制对象为如下几种情况，进行上述试验。
模型1：
y(k)=0.368y(k-1)+0.264y(k-2)+u(k-1)+0.632u(k-2)
阶跃输入信号Yd及系统输出Y 系统误差E和受控对象输入信号U
神经元的权值调整情况
模型2：
y(k)=0.368y(k-1)+0.264y(k-2)+gu(k-1)+0.632u(k-2)
g=1+0.1*sin(0.01k)
阶跃输入信号Yd及系统输出Y 系统误差E和受控对象输入信号U
神经元的权值调整情况
五、问题
讨论神经网络学习算法的收敛速度与自适应控制效果的关系，收敛过程与学习规则中学习系数选取的关系。
答：学习速度快系统的调节时间变短，但是调整的精度会降低，可能会是的系统的稳定性降低。
如果学习速度过低会影响系统的实时性。
而系统的学习速率是影响收敛速度的主要因素。
因此学习速度不能太小也不能太大。
六、总结
经本次实验，我熟悉单神经元PID控制器的原理加深了对单神经元自适应PID控制的认识和理解。
掌握有监督的Hebb学习规则及其算法仿真。
七、实验代码：
%Single Neural Adaptive PID Controller
clear all;
close all;
x=[0,0,0]';
xiteP=0.4;
xiteI=0.35;
xiteD=0.4;
%权值初始化
wkp_1=0.1;
wki_1=0.1;
wkd_1=0.1;
%误差初始化
error_1=0;
error_2=0;
%输入输出初始化
y_1=0;y_2=0;y_3=0;
u_1=0;u_2=0;u_3=0;
ts=0.001; %步长
for k=1:1:1000;
time(k)=k*ts;
yd(k)=0.5*sign(sin(2*2*pi*k*ts));%输入信号
y(k)=0.368*y_1+0.26*y_2+(1+0.1*sin(0.01*k))*u_1 +0.632*u_2;%受控对象
error(k)=yd(k)-y(k);
%Hebb法则权值调整
wkp(k)=wkp_1+xiteP*error(k)*u_1*x(1);
wki(k)=wki_1+xiteI*error(k)*u_1*x(2);
wkd(k)=wkd_1+xiteD*error(k)*u_1*x(3);
K=0.12;
x(1)=error(k)-error_1;
x(2)=error(k);
x(3)=error(k)-2*error_1+error_2;
%权值修改
wadd(k)=abs(wkp(k))+abs(wki(k))+abs(wkd(k));
w11(k)=wkp(k)/wadd(k);
w22(k)=wki(k)/wadd(k);
w33(k)=wkd(k)/wadd(k);
w=[w11(k),w22(k),w33(k)];
%受控对象信号调整
u(k)=u_1+K*w*x;
%计算系统误差
error_2=error_1;
error_1=error(k);
%计算输出
u_3=u_2;u_2=u_1;u_1=u(k);
y_3=y_2;y_2=y_1;y_1=y(k);
%更新权值
wkp_1=wkp(k);
wkd_1=wkd(k);
wki_1=wki(k);
end
figure(1);
plot(time,yd,'r',time,y,'k:','linewidth',2);
xlabel('时间');ylabel('输入信号（红）/输出信号（黑）');
legend('ideal position','position traching');
figure(2);
plot(time,u,'r',time,error,'k','linewidth',2);
xlabel('时间');ylabel('受控对象的控制信号（红）/系统误差（黑）');
figure(3);
plot(time,w11,'r',time,w22,'k',time,w33,'b','linewidth', 3);
xlabel('时间');ylabel('权值w1（红）/权值w2（黑）/权值w3（蓝）');。
51单片机智能机器人实验报告
51单片机智能机器人实验报告智能机器人实验报告电子稿实验一教你的机器人“走路”一、要求与目的熟悉机器人用于走路的“脚”，要教你的机器人学会走路，同时你要掌握控制机器人走路的基本方法。
二、内容1、机器人为什么会“走”要想让机器人移动，就要控制电机的转动。
控制机器人“行走”的基本指令是motor(x,y)函数和drive(x,y)函数。
2、驱动电机的函数通过JC程序控制电机转动，使机器人行走的指令有两个，它们是motor（x,y）函数和drive（x,y）函数，介绍：一、motor（x,y）函数此函数是“启动”电机，x取值1、2，分别表示左右两个电机；y表示电机转速两个电机同时以相同速度启动，意味着什么？机器人将怎样运动？答：机器人将直走。
进一步讨论：如果将一侧电机速度改为0，机器人将会怎样运动？（顺时针、逆时针旋转）答：左侧电机速度为零，则逆时针旋转；反之，则顺时针旋转。
实验题一：让机器人顺时针、逆时针旋转(1)用vjc语言或者流程图让能力风暴顺时针走直径约1米的圆形路径；程序：void main(){while(1){motor( 1 , 80 );motor( 2 , 20 );}stop();}(2)用vjc语言或者流程图让能力风暴逆时针走约1米立方的正方形路径；程序：void main(){while(1){drive( 100 ,0);wait( 1.000000 );stop();motor( 1 , -20 );motor( 2 , 20 );wait( 0.500000 );stop();}}实验题二：首先机器人前进2秒，之后机器人逆时针旋转1.8秒，然后机器人前进1秒，最后停下来。
小结：motor函数主要是实现旋转。
实验代码:Void main(){Drive(60,0);Wait(2.000000);Stop();Drive(0,-60);Wait(1.800000);Stop();Drive(80,0);Wait(1.000000);Stop();}二、drive（x,y）函数此函数是“直行”，x表示基准速度，y表示左右电机与基准速度的差。
远程遥控门铃实验报告(3篇)
第1篇一、实验背景随着科技的不断发展，智能家居产品逐渐走进千家万户。
远程遥控门铃作为一种智能家居产品，能够在用户不在家的情况下，通过手机或其他远程设备接收门铃声，提高家庭安全和生活便利性。
本实验旨在通过组装和调试，完成一个简易的远程遥控门铃系统，并对其进行性能测试。
二、实验目的1. 学习远程遥控门铃的组成和工作原理。
2. 掌握电路设计与焊接技能。
3. 熟悉编程与调试方法。
4. 评估远程遥控门铃的性能。
三、实验原理远程遥控门铃系统主要由以下部分组成：1. 发射器：负责将信号发送至接收器。
2. 接收器：接收发射器发送的信号，并触发门铃响铃。
3. 门铃：接收接收器信号后响铃。
本实验采用无线射频（RF）通信技术实现发射器与接收器之间的通信。
发射器通过按键发送编码信号，接收器接收到信号后，根据编码控制门铃响铃。
四、实验器材1. 电路板：包括发射器电路板、接收器电路板和门铃电路板。
2. 电阻、电容、二极管、三极管等电子元件。
3. 焊锡、烙铁、电烙铁架、剥线钳、尖嘴钳、镊子等焊接工具。
4. 编程器、编程软件、手机等调试工具。
五、实验步骤1. 电路设计：根据实验要求，设计发射器、接收器和门铃电路图。
2. 元件焊接：按照电路图，将电阻、电容、二极管、三极管等元件焊接在电路板上。
3. 编程：使用编程器将程序烧录到发射器和接收器中。
4. 调试：连接发射器和接收器，使用手机或其他远程设备测试遥控功能。
5. 性能测试：测试遥控距离、响铃时间等性能指标。
六、实验结果与分析1. 电路设计：根据实验要求，成功设计出发射器、接收器和门铃电路图。
2. 元件焊接：按照电路图，将元件焊接在电路板上，焊接质量良好。
3. 编程：成功将程序烧录到发射器和接收器中，遥控功能正常。
4. 调试：连接发射器和接收器，使用手机或其他远程设备测试遥控功能，遥控距离可达50米，响铃时间约为1秒。
5. 性能测试：遥控距离和响铃时间等性能指标均符合实验要求。
智能小车实验报告心得(3篇)
第1篇一、引言随着科技的不断发展，人工智能技术逐渐渗透到我们生活的方方面面。
作为人工智能的一个典型应用，智能小车实验为我们提供了一个将理论知识与实践操作相结合的平台。
在本次智能小车实验中，我深刻体会到了理论知识的重要性，同时也感受到了动手实践带来的乐趣和成就感。
以下是我对本次实验的心得体会。
二、实验目的本次实验旨在通过设计、搭建和调试智能小车，让学生掌握以下知识：1. 传感器原理及在智能小车中的应用；2. 单片机编程及接口技术；3. 电机驱动及控制；4. PID控制算法在智能小车中的应用。
三、实验过程1. 设计阶段在设计阶段，我们首先对智能小车的功能进行了详细规划，包括自动避障、巡线、遥控等功能。
然后，根据功能需求，选择了合适的传感器、单片机、电机驱动器等硬件设备。
2. 搭建阶段在搭建阶段，我们按照设计图纸，将各个模块连接起来。
在连接过程中，我们遇到了一些问题，如电路板布局不合理、连接线过多等。
通过查阅资料、请教老师，我们逐步解决了这些问题。
3. 编程阶段编程阶段是本次实验的核心环节。
我们采用C语言对单片机进行编程，实现了小车的基本功能。
在编程过程中，我们遇到了许多挑战，如传感器数据处理、电机控制算法等。
通过查阅资料、反复调试，我们最终完成了编程任务。
4. 调试阶段调试阶段是检验实验成果的关键环节。
在调试过程中，我们对小车的各项功能进行了测试，包括避障、巡线、遥控等。
在测试过程中，我们发现了一些问题，如避障效果不稳定、巡线精度不高、遥控距离有限等。
针对这些问题，我们再次查阅资料、调整程序，逐步优化了小车的性能。
四、心得体会1. 理论与实践相结合本次实验让我深刻体会到了理论与实践相结合的重要性。
在实验过程中，我们不仅学习了理论知识，还通过实际操作，将所学知识应用于实践，提高了自己的动手能力。
2. 团队合作在实验过程中，我们充分发挥了团队合作精神。
在遇到问题时，我们互相帮助、共同探讨解决方案，最终完成了实验任务。
智能窗帘的实验报告(3篇)
第1篇一、实验目的1. 了解智能窗帘的基本原理和组成；2. 掌握智能窗帘控制系统的设计与实现方法；3. 通过实验验证智能窗帘控制系统的功能和性能。
二、实验原理智能窗帘系统主要由以下几部分组成：1. 传感器模块：包括光敏传感器、温度传感器、湿度传感器等，用于实时监测室内环境参数；2. 控制模块：采用单片机作为核心控制单元，实现对窗帘的自动控制；3. 执行模块：采用步进电机驱动窗帘电机，实现窗帘的自动开合；4. 通信模块：通过无线通信模块实现手机APP远程控制。
实验中，以光敏传感器和温度传感器为例，实现智能窗帘的自动开合功能。
当室内光线强度低于预设阈值时，窗帘自动关闭；当室内温度低于预设阈值时，窗帘自动打开。
同时，用户可以通过手机APP进行远程控制。
三、实验器材1. AT89C51单片机；2. LCD1602显示模块；3. DS18B20温度传感器；4. 光敏传感器；5. 步进电机驱动模块；6. 步进电机；7. 无线通信模块；8. 电源模块；9. 连接线、面包板等。
四、实验步骤1. 硬件连接：将各个模块按照电路图连接到面包板上，确保连接正确无误；2. 软件编写：编写单片机程序，实现窗帘的自动控制功能；3. 调试与验证：对系统进行调试，确保各个模块正常工作；4. 功能测试：通过手机APP进行远程控制，验证智能窗帘的功能。
五、实验结果与分析1. 硬件连接：按照电路图将各个模块连接到面包板上，确保连接正确无误；2. 软件编写：编写单片机程序，实现窗帘的自动控制功能。
程序主要包括以下部分：（1）初始化：设置单片机的工作状态，初始化各个模块；（2）数据采集：读取温度传感器和光敏传感器的数据；（3）判断与控制：根据采集到的数据，判断窗帘的开合状态，控制步进电机驱动窗帘电机；（4）显示：在LCD1602显示模块上显示实时温度和光敏传感器数据；（5）通信：通过无线通信模块与手机APP进行数据交换。
3. 调试与验证：对系统进行调试，确保各个模块正常工作。

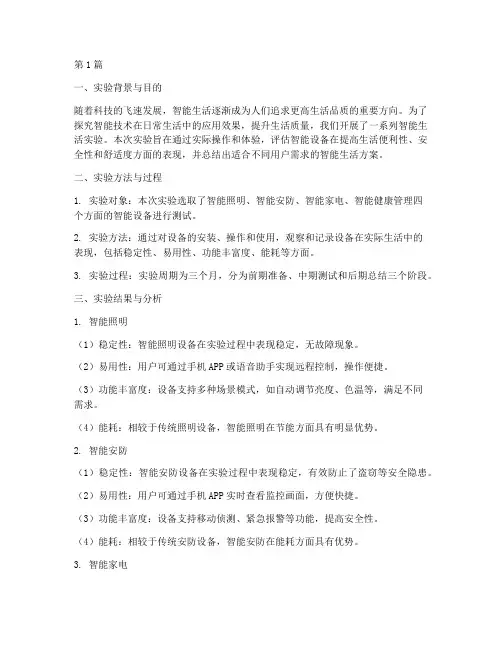

智能生活实验报告结论(3篇)
