电力电子试题和答案A
交通大学电力电子复习 一、 选择题1、下列电力电子器件中，存在电导调制效应的是（ABD ）A 、GOTB 、GTRC 、power MOSFETD 、IGBT2、单相桥式全控整流电路，阻感性负载R L 〉〉ω 。
设变压器二次侧电压为U 2，则晶体管承受的最高正、反向电压分别为（D ）A 、2222,22U U B 、222,22U UC 、2222,2U U D 、222,2U U3、单相半控桥式整流电路带大电感负载，为了避免出现一只晶体管一直导通，另两只整流二极管交替换相导通的失控现象发生，采取的措施是在负载两端并联一个（D ）A 、电容B 、电感C 、电阻D 、二极管 4、逆变电路的功能是将直流电能转换为（B ）A 、直流电能B 、交流电能C 、磁场储能D 、电场储能 5、三相桥式变流电路工作在有源逆变状态，其输出侧平均电压U d 与外接直流电动势E 间的关系为（C ）A 、E U d =B 、E U d >C 、E U d <D 、U d =-E6、三相桥式全控整流电路变压器二次侧电流中有（C ） A 、12±k B 、13±k C 、16±k D 、112±k (k 为整数)7、交—直—交电流型逆变器中间直流环节的储能元件是（B ）A、大电容B、大电感C、蓄电池D、电动机8、无源逆变电路不能采用的换流方式是（A）A、电网换流B、负载换流C、强迫换流D、器件换流9、、电压型逆变电路的输出电压波形为（A）A、矩形波B、三角波C、正弦波D、与负载性质有关10、支路控制三角形连接三相交流调压电路的典型应用是（B）A、TSCB、TCRC、SVCD、SVG二、填空题1、晶闸管是一种由四层半导体材料构成的三端器件，它有3个PN节，阳极用字母A表示，阴极用字母K表示，门极用字母G 表示。
2、在规定条件下，晶闸管取正、反向重复峰值电压中较小的作为其额定电压。
3、晶闸管的维持电流I H是指晶闸管维持导通所需的最小电流。
4、如图：当S闭合前灯泡亮不亮？不亮，因为晶闸管没有触发脉冲电流，故不导通；当S闭合后灯泡亮,因为晶闸管承受正向电压且有触发脉冲，导通；当S闭合一段时间后再断开，灯泡仍然亮，其原因是：晶闸管导通后触发脉冲失去作用。
4、绝缘栅双极晶体管（IGBT）作为复合型器件是综合了MOSFET和GTR的优点。
5、门极可关断晶闸管（GTO）和电力晶体管（GTR）均属于电流控制型器件。
6、产生有源逆变的条件之一是变流电路输出直流平均电压的极性必须与整流工作状态时输出平均电压的极性相反。
7、当考虑换流重叠角后，有源逆变输出电压平均值的绝对值比不考虑换流重叠角时有所增大。
8、三相全控桥式整流电路带大电感负载当060α时，整流输出≥电压波型将会出现负的部分。
9、为确保三相桥式全控整流电路和闸时或电流断续后可以正常工作，应采用脉冲宽度大于600的宽脉冲或前沿相差600的双窄脉冲触发。
10、在电压波形正弦，而电流波形非正弦的电路中，其功率因数与基波因数和位移因数有关。
11、电流总谐波畸变率（THD）被定义为用总谐波电流有效值与基波电流有效值的百分比表示。
12、一般来说，整流电路输出电压的脉波数越多，输出电压波纹因数越小。
13、斩波电路是利用储能元件以及开关器件的通断控制实现直流电能的变换。
采用晶闸管移相控制的单相交流调压电路带阻感负载时，其移相触发角应大于负载阻抗角，电压才能可调。
14、TCR是指晶闸管控制电抗器。
15、TSC是指晶闸管投切电容器。
16、功率器件的换流方式包括器件换流、电网换流、负载换流、及强迫换流，其中后三种换流方式主要是针对晶闸管而言的。
17、在正弦脉冲宽度调制时，载波信号一般为三角波。
18、电力电子器件在主电路中只用作可控开关，而不能工作在线性放大区，是为了避免功率损耗过大。
19、晶闸管正常导通的条件是承受正向阳极电压和门极有触发信号。
三、判断题1、晶闸管刚由断态转入通态并且去掉门级信号，仍能维持其导通所需的最小阳极电流称为额定电流（）A、维持电流B、擎住电流C、浪涌电流D、额定电流2、单相桥式全控整流电路带电阻性负载与阻感性负载（Rω）L〉〉情况下，晶闸管触发角的移相范围分别为900 ，1800（）3、三相全控桥式整流电路在宽脉冲触发方式下一个周期内所需要的触发脉冲共有6个，它们在相位上依次相差600（∨）4、在变流电路中，输出电压波形一定出现正值的是三相半波可控整流电路带阻感性负载（×）5、下列电路中具有两象限运行能力的是单相半控桥式变流电路（×）6、交—直—交电流型逆变器中间直流环节的储能元件是大电感（）A、大电容B、大电感C、蓄电池D、电动机7、无源逆变电路不能采用的换流方式是电网换流（∨）8、直流斩波电路完成的电力功能是DCDC→（∨）9、、改变载波频率可改变PWM逆变器的调制信号波频率（)10、电子器件IGBT的驱动功率较小（）四、问答分析、计算与绘图1、什么是电压型逆变电路和电流型逆变电路？各有什么特点？（8分）答：按照直流侧电源的性质分类，直流侧是电压源的称为电压型逆变电路，直流侧是电流源的称为电流型逆变电路。
电压型逆变电路的主要特点为以下几点：（1）直流侧接有大电容，相当于电压源。
直流侧电压基本保持恒定，直流侧相对于负载来说呈现低阻抗。
（2）由于直流电压源的钳位作用，交流侧输出电压波形为矩形波，并且与负载性质无关，而交流侧电流的相位和波形随负载性质的不同而变化。
（3）当交流侧为阻感性负载时，逆变器需要提供无功功率，直流侧电容可起到无功能量缓冲的作用。
为了给交流侧无功能量返回直流侧提供通路，逆变器桥臂的开关器件需反并联续流二极管。
电流型逆变电路的主要特点为以下几点：（1）直流侧串联有大电感，相当于电流源。
直流侧电流基本无脉动，直流回路对于负载来说呈现高阻抗。
（2）电路中开关器件的作用仅仅是改变电流的流通途径，并不能改变电流的大小，因此交流侧输出电流为矩形波，和负载阻抗无关，而交流侧输出电压波形和相位则因负载阻抗情况的不同而不同。
（3）当交流侧为阻感性负载时需提供无功功率，直流电感起缓冲无功能量的作用，因为反馈无功能量时电流并不反向，因此不必像电压型逆变器那样在器件两端反并联二极管。
但是由于反馈无功能量时器件会承受反向电压，对于由全控器件构成的电流型逆变器，开关器件需要串联二极管（全控器件承受反压的能力很低），而晶闸管逆变器则不必串二极管。
2、如图阴影部分表示流过晶闸管的电流波形，其最大值均为I m ，试计算各波形的电流平均值、有效值。
如不考虑安全裕量，额定电流为100A 的晶体管，流过上述电流波形时允许流过的电流平均值I d 为多少？（12分）解：（a ）2)()2cos 1(212)sin([213183.0221)()sin(2120m mm m m m m d I t d t I t I I I I I t d t I I =-======⎰⎰⎰πππωωπωπππωωπ额定电流100A 的晶闸管允许的电流有效值为157A ， 则I m =2×157=314(A)；平均值为A I I md 100==π（b ）2)2cos 1(21)()]sin([16366.02)()sin(12020m mm m mm d I t It d t I I I I t d t I I =-==≈==⎰⎰⎰πππωπωωππωωπ额定电流100A 的晶闸管允许的电流有效值为157A ， 则)(2221572A I m ≈⨯=平均值为I d =0.6366I m =141.33A (c)m m mm m mm d I I t d t I t d t I I I I t d t I I 6342.0)833(1)()2cos 1(21)()]sin([14775.023)()sin(132323≈+=-==≈==⎰⎰⎰ππωωπωωππωωπππππππ额定电流100A 的晶闸管允许流过的电流有效值为157A ， 则A I m 56.2476342.0157≈=平均值为A I I m d 21.1184775.0==(d)m m mm m mm d I I t d t I t d t I I I I t d t I I 4485.0)833(21)()2cos 1(21)()]sin([212387.043)()sin(2132323≈+=-==≈==⎰⎰⎰ππωωπωωππωωπππππππ额定电流100A 的晶闸管允许流过的电流有效值为157A ，则A I m 06.3504485.0157≈=平均值为A I I m d56.832387.0==(e)mm m mm d I t d I I I I t d I I 3536.0)(21125.08)(2140240≈====⎰⎰ππωπωπ额定电流100A 的晶体管允许流过的电流有效值为157A ， 则A I m 4443536.0157≈=平均值为A I I m d 5.55125.0==（f ）mm m mm d I t d I I I I t d I I 5.0)(125.04)(140240=====⎰⎰ππωπωπ额定电流100A 的晶闸管允许流过的电流有效值为157A 则A I m 3143536.0157≈=,平均值为A I I m d 5.7825.0== 3、单相桥式全控整流电路接电阻性负载，要求输出电压在0—100V 连续可调，输出电压平均值为30V 时，负载电流平均值达到20A 。
系统采用220V 的交流电压通过降压变压器供电，且晶闸管的最小控制角0min 30=α（设降压变压器为理想变压器）。
（12分）（1）试求变压器二次侧电流有效值I 2（2）考虑安全裕量，选择晶体管电压、额定电流 （3）作出060=α时u d i d 和变压器二次侧i 2的波形。
解：由题意可知负载电阻Ω===5.12030d d I U R 单相全控整流的直流输出电压为：)cos 1(22απ+=U U d直流输出电压最大平均值为100V ,且最小控制角为0m i n 30=α，代人上式可得V U 119866.121002≈⨯=π(1)παπαππαπαπωωππα22sin 33.7922sin )(sin 212222+-=+-=⎪⎪⎭⎫ ⎝⎛==⎰R Ut d R t U R U I 0min 30=α时，A I 18.7823sin633.79max 2=+-=πππππ(2)晶闸管的电流有效值和承受电压峰值分别为：VU U A I I VT VT 29.168228.55218.7822max 2=====考虑三倍裕量，选器件耐压为168×3=500V ，额定电流为 （55.28／1.57）×3=100A(3)α=600时，u d 、i d 和i 2的波形图4、试作出单相桥式半控整流电路带大负载如图，在α=300时的d u 、d i 、1VT i 、4VD i 的波形，并计算此时输出电压和电流的平均值。
电力电子技术试题及答案
电力电子技术试题及答案一、单项选择题（每题2分，共20分）1. 电力电子技术主要研究的是（）。
A. 电力系统的运行与控制B. 电力系统的规划与设计C. 电力电子器件及其应用D. 电力系统的保护与自动化答案：C2. 下列哪个不是电力电子技术中常用的电力电子器件？（）A. 晶闸管B. 绝缘栅双极晶体管C. 继电器D. 功率场效应晶体管答案：C3. 电力电子变换器的主要功能是（）。
A. 功率放大B. 电压变换C. 电流变换D. 以上都是答案：D4. 电力电子技术在以下哪个领域应用最为广泛？（）A. 通信技术B. 电力系统C. 计算机技术D. 机械制造答案：B5. 晶闸管的导通条件是（）。
A. 阳极电压高于阴极电压B. 门极电压高于阳极电压C. 阳极电流大于阴极电流D. 门极电流大于零答案：D二、多项选择题（每题3分，共15分）1. 电力电子技术在以下哪些领域有应用？（）A. 电力系统B. 交通系统C. 工业自动化D. 家用电器答案：ABCD2. 电力电子变换器可以实现以下哪些功能？（）A. 交直流转换B. 直流电压变换C. 交流电压变换D. 功率因数校正答案：ABCD3. 下列哪些是电力电子技术中常用的控制方式？（）A. 脉宽调制B. 脉冲频率调制C. 恒压控制D. 恒流控制答案：ABD三、填空题（每题2分，共10分）1. 电力电子技术中，______是一种常用的交流-直流变换器。
答案：整流器2. 电力电子器件的开关特性决定了其在______电路中的应用。
答案：开关电源3. 电力电子技术在______领域可以实现能量的高效转换。
答案：新能源4. 电力电子变换器的输出电压与输入电压之间的关系可以通过______实现控制。
答案：调制技术5. 电力电子技术在______系统中可以实现对电机的精确控制。
答案：伺服驱动四、简答题（每题5分，共20分）1. 简述电力电子技术在电力系统中的应用。
答案：电力电子技术在电力系统中的应用主要包括电力系统的稳定控制、电能质量的改善、电力系统的自动化管理、以及电力系统的保护等。
电力电子试题及答案A
交通大学电力电子复习 一、 选择题1、下列电力电子器件中，存在电导调制效应的是（ABD ）A 、GOTB 、GTRC 、power MOSFETD 、IGBT2、单相桥式全控整流电路，阻感性负载R L 〉〉ω 。
设变压器二次侧电压为U 2，则晶体管承受的最高正、反向电压分别为（D ）A 、2222,22U U B 、222,22U UC 、2222,2U U D 、222,2U U3、单相半控桥式整流电路带大电感负载，为了避免出现一只晶体管一直导通，另两只整流二极管交替换相导通的失控现象发生，采取的措施是在负载两端并联一个（D ）A 、电容B 、电感C 、电阻D 、二极管 4、逆变电路的功能是将直流电能转换为（B ）A 、直流电能B 、交流电能C 、磁场储能D 、电场储能 5、三相桥式变流电路工作在有源逆变状态，其输出侧平均电压U d 与外接直流电动势E 间的关系为（C ）A 、E U d =B 、E U d >C 、E U d <D 、U d =-E6、三相桥式全控整流电路变压器二次侧电流中有（C ） A 、12±k B 、13±k C 、16±k D 、112±k (k 为整数)7、交—直—交电流型逆变器中间直流环节的储能元件是（B ）A、大电容B、大电感C、蓄电池D、电动机8、无源逆变电路不能采用的换流方式是（A）A、电网换流B、负载换流C、强迫换流D、器件换流9、、电压型逆变电路的输出电压波形为（A）A、矩形波B、三角波C、正弦波D、与负载性质有关10、支路控制三角形连接三相交流调压电路的典型应用是（B）A、TSCB、TCRC、SVCD、SVG二、填空题1、晶闸管是一种由四层半导体材料构成的三端器件，它有3个PN节，阳极用字母A表示，阴极用字母K表示，门极用字母G 表示。
2、在规定条件下，晶闸管取正、反向重复峰值电压中较小的作为其额定电压。
0电力电子试题a.答案
《电力电子技术》试题A答案一、名词解释（每题4分，共20分）1．PW M异步调制--载波信号和调制信号不同步的调制方式；通常保持f c 固定不变，当fr变化时，载波比N是变化的2．PW M控制技术--即通过对一系列脉冲的宽度进行调制，来等效的获得所需要的波形（含形状和幅值）。
3．强迫换流--设置附加的换流电路，给欲关断的晶闸管强迫施加反压或反电流的换流方式称为强迫换流。
通常利用附加电容上所储存的能量来实现，因此也称为电容换流。
4．交流电力控制电路--只改变电压,电流或控制电路的通断,而不改变频率的电路。
交流调压电路——相位控制，交流调功电路——通断控制。
5．逆变--把直流电转变成交流电，整流的逆过程；分有源逆变电路和无源逆变电路二、填空题（每空1分，共20分）1．电力变换四大类即：交流变直流、交流变交流、直流变直流、直流变交流。
2．电力电子器件的损耗主要损耗：通态、断态、开关损耗。
3．光隔离一般采用光电耦合器，磁隔离的元件通常是脉冲变压器。
4．晶闸管交交变频电路，当采用6脉波三相桥式电路时，电网频率为50Hz 时，交交变频电路的输出上限频率约为 20Hz 。
5．换流有：电网、器件、强迫、负载换流四种方式。
6.抑制过电压的方法之一是用__储能元件吸收可能产生过电压的能量，并用电阻将其消耗。
7.180°导电型电压源式三相桥式逆变电路，其换相是在_同一相_的上、下二个开关元件之间进行。
8.改变SPWM逆变器中的调制比，可以改变输出电压基波的幅值。
9.为了利于功率晶体管的关断，驱动电流后沿应是(一个)较大的负电流。
10．功率晶体管缓冲保护电路中的二极管要求采用_快速恢复型二极管，以便与功率晶体管的开关时间相配合。
11．三相全控桥式整流电路中的六个晶闸管的触发脉冲相位按相序依次互差600度。
12．为防晶闸管误触发，可在晶闸管的控制极和阴极间加反向电压。
三、问答题（共30分）1．使晶闸管导通的条件是什么？维持晶闸管导通的条件是什么？怎样才能使晶闸管由导通变为关断？（8分）答：承受反向电压时，不论门极是否有触发电流，晶闸管都不会导通。
电力电子技术测试题(附答案)
电力电子技术测试题（附答案）一、选择题（每题5分，共25分）1. 以下哪个器件不属于电力电子器件？A. 晶闸管B. 绝缘栅双极型晶体管（IGBT）C. 金属氧化物半导体场效应晶体管（MOSFET）D. 二极管答案：D2. 以下哪个拓扑结构不属于电力电子变换器？A. 桥式变换器B. 半桥式变换器C. 推挽式变换器D. 环形变换器答案：D3. 以下哪个参数不是衡量电力电子器件性能的重要参数？A. 通态电阻B. 开关时间C. 阻断电压D. 热阻答案：D4. 以下哪个器件主要用于电力电子装置中的无级变速？A. 变频器B. 整流器C. 逆变器D. 稳压器答案：A5. 以下哪个不属于电力电子技术的应用领域？A. 电力系统B. 交通运输C. 工业控制D. 通信系统答案：D二、填空题（每题5分，共25分）1. 绝缘栅双极型晶体管（IGBT）是由_________和_________组成的复合器件。
答案：MOSFET，双极型晶体管2. 电力电子技术的核心是_________和_________。
答案：电力电子器件，电力电子电路3. 晶闸管是一种_________控制的_________器件。
答案：电压，四层三端4. 桥式变换器由_________个晶闸管或IGBT组成。
答案：45. 电力电子装置的性能指标主要包括_________、_________、_________和_________。
答案：效率，稳定性，可靠性，可维护性三、简答题（每题10分，共30分）1. 请简要说明电力电子器件的工作原理及特点。
答案：电力电子器件是实现电力电子变换的关键部件，其主要工作原理是利用半导体材料的PN结和载流子导电特性实现电能的转换和控制。
电力电子器件具有以下特点：（1）体积小、重量轻：采用半导体材料制作，便于实现集成化和模块化；（2）效率高：开关速度快，损耗小；（3）控制性能好：响应时间快，易于实现自动化控制；（4）可靠性高：寿命长，故障率低；（5）节能环保：有利于提高能源利用率，减少环境污染。

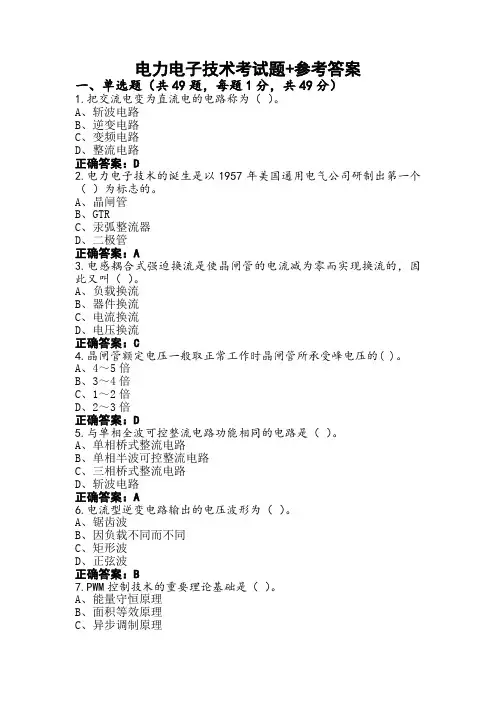

电力电子技术考试题+参考答案
电力电子技术考试题+参考答案一、单选题（共49题，每题1分，共49分）1.把交流电变为直流电的电路称为（）。
A、斩波电路B、逆变电路C、变频电路D、整流电路正确答案：D2.电力电子技术的诞生是以1957年美国通用电气公司研制出第一个（）为标志的。
A、晶闸管B、GTRC、汞弧整流器D、二极管正确答案：A3.电感耦合式强迫换流是使晶闸管的电流减为零而实现换流的，因此又叫（）。
A、负载换流B、器件换流C、电流换流D、电压换流正确答案：C4.晶闸管额定电压一般取正常工作时晶闸管所承受峰电压的( )。
A、4～5倍B、3～4倍C、1～2倍D、2～3倍正确答案：D5.与单相全波可控整流电路功能相同的电路是（）。
A、单相桥式整流电路B、单相半波可控整流电路C、三相桥式整流电路D、斩波电路正确答案：A6.电流型逆变电路输出的电压波形为（）。
A、锯齿波B、因负载不同而不同C、矩形波D、正弦波正确答案：B7.PWM控制技术的重要理论基础是（）。
A、能量守恒原理B、面积等效原理C、异步调制原理D、同步调制原理正确答案：B8.绝缘栅双极晶体管IGBT是一种复合型器件，它是由（）复合而成的。
A、GTR和MOSFETB、GTR和GTOC、GTO和MOSFETD、SCR和MOSFET正确答案：A9.单相半波可控整流电路( )起电压隔离和变化作用。
A、晶闸管B、电阻C、变压器D、电感正确答案：C10.外部换流是因为借助于外部手段而实现换流的，属于这类换流方式的是（）。
A、器件换流和负载换流B、器件换流和强迫换流C、电网换流和强迫换流D、负载换流和电网换流正确答案：D11.三相桥式全控整流电路，共阳极组的晶闸管是（）。
A、VT1，VT3，VT5B、VT2，VT4，VT6C、VT1，VT2，VT5D、VT1，VT3，VT4正确答案：B12.单相全桥电压型逆变电路，输出电压幅值是半桥逆变电压幅值的（）倍A、2B、3C、1D、4正确答案：C13.单相半波可控制整流电路阻感负载需要（）续流。
电力电子试题及答案
电力电子试题及答案一、选择题（每题2分，共20分）1. 电力电子器件中，以下哪个不是晶闸管的别称？A. SCRB. GTOC. TRIACD. DIAC2. 以下哪个是电力电子变换器的主要功能？A. 信号放大B. 功率放大C. 电压转换D. 电流转换3. PWM（脉冲宽度调制）技术主要用于控制什么？A. 电压B. 电流C. 频率D. 功率4. 以下哪个不是电力电子变换器的拓扑结构？A. 单相全桥B. 三相半桥C. 推挽变换器D. 串联稳压器5. 以下哪个是电力电子变换器的控制方式？A. 线性控制B. 开关控制C. 脉冲控制D. 模拟控制二、简答题（每题10分，共30分）6. 简述电力电子技术在现代电力系统中的应用。
7. 解释什么是软开关技术，并说明其优点。
8. 描述PWM控制技术在电力电子变换器中的应用。
三、计算题（每题25分，共50分）9. 给定一个单相桥式整流电路，输入电压为220V（有效值），负载电阻为100Ω。
计算输出直流电压的平均值和纹波系数。
10. 假设有一个三相全控桥式整流电路，输入电压为380V（线电压），负载为50Ω。
计算在全导通状态下的输出直流电压。
答案一、选择题1. 答案：B（GTO是门极可关断晶闸管的缩写）2. 答案：C（电力电子变换器主要用于电压转换）3. 答案：D（PWM技术主要用于控制功率）4. 答案：D（串联稳压器不是电力电子变换器的拓扑结构）5. 答案：B（电力电子变换器的控制方式主要是开关控制）二、简答题6. 答案：电力电子技术在现代电力系统中的应用包括但不限于：- 电力系统的稳定与控制- 电能质量的改善- 可再生能源的接入与利用- 电动汽车的充电技术- 高效照明与节能技术7. 答案：软开关技术是一种减少开关器件在开关过程中损耗的技术。
它通过在器件两端电压或电流为零时进行开关操作，从而减少开关损耗，提高效率。
其优点包括：- 降低开关损耗- 减少电磁干扰- 提高系统效率- 延长器件寿命8. 答案：PWM控制技术在电力电子变换器中的应用主要包括：- 调节输出电压的大小- 控制输出功率- 实现负载的调速- 提高系统的动态响应三、计算题9. 答案：对于单相桥式整流电路，输出直流电压的平均值为：\[ V_{DC} = \frac{2V_m}{\pi} = \frac{2 \times 220}{\pi}\approx 140V \]纹波系数为：\[ \text{Ripple Factor} = \frac{I_{max} - I_{min}}{I_{DC}} \]其中 \( I_{DC} \) 为直流电流，\( I_{max} \) 和 \( I_{min} \) 分别为纹波电流的最大值和最小值。
电力电子技术练习题库与参考答案
电力电子技术练习题库与参考答案一、单选题（共30题，每题1分，共30分）1、直接耦合式强迫换流是给晶闸管加上反向电压而使其关断，因此又叫（）。
A、电流换流B、器件换流C、电压换流D、负载换流正确答案：C2、PWM控制技术在( )电路中的应用最为广泛。
A、逆变B、整流C、变频D、斩波正确答案：A3、单相全桥电压型逆变电路阻感负载，需要（）个续流二极管。
A、2B、4C、1D、3正确答案：B4、逆变电路根据交流输出侧接的对象，可分为（）。
A、单相逆变电路和三相逆变电路B、电压型逆变电路和电流型逆变电路C、有源逆变电路和无源逆变电路D、电容式逆变电路和电感式逆变电路正确答案：C5、单相全控桥式整流电路最多需要（）个晶闸管。
A、2B、3C、1D、4正确答案：D6、采用调制法得到PWM波形，把希望输出的波形作为（）。
A、正玄波B、载波C、调制信号D、锯齿波正确答案：C7、绝缘栅双极晶体管IGBT是一种复合型器件，它是由（）复合而成的。
A、GTR和MOSFETB、GTR和GTOC、GTO和MOSFETD、SCR和MOSFET正确答案：A8、所谓电力电子技术就是应用于电力领域的（）技术。
A、变换B、电子C、控制D、交流正确答案：B9、单相桥式可控整流电阻性负载电路中，控制角α的最大移相范围是( )。
A、0º-150°B、0º-90°C、0º-120°D、0º-180°正确答案：D10、斩波电路控制方式中，ton和T都可调，改变占空比，称为（）。
A、频率调制B、PWMC、相位控制D、混合型正确答案：D11、得到PWM波形的方法有（）。
A、计算法和调制法B、计算法和画图法C、调制法和画图法D、计算法和理论法正确答案：A12、逆变电路根据直流侧电源性质的不同，可分为（）。
A、电压型逆变电路和电流型逆变电路B、单相逆变电路和三相逆变电路C、电容式逆变电路和电感式逆变电路D、有源逆变电路和无源逆变电路正确答案：A13、斩波电路控制方式中，ton不变，改变T，称为（）。
电力电子技术模拟试题+参考答案
电力电子技术模拟试题+参考答案一、单选题（共25题，每题1分，共25分）1.将直流电能转换为交流电能供给负载的变流器是()A、有源逆变器B、A/D变换器C、D/A变换器D、无源逆变器正确答案：D2.已经导通的晶闸管的可被关断的条件是流过晶闸管的电流（）A、减小至维持电流以下B、减小至擎住电流以下C、减小至门极触发电流以下D、减小至5A以下正确答案：A3.电流型三相桥式逆变电路，120°导通型，则在任一时刻开关管导通的个数是不同相的上、下桥臂()A、各一只A、各二只B、共三只C、共四只正确答案：A4.若增大SPWM逆变器的输出电压基波频率，可采用控制方法是（）A、增大正弦调制波幅度B、增大三角波幅度C、增大正弦调制波频率D、增大三角波频率5.逆变电路是一种（）变换电路。
A、AC/ACB、DC/ACC、DC/DCD、AC/DC正确答案：B6.单相全控桥式整流大电感负载电路中，控制角α的移相范围是（）A、0度-90度B、90度-180度C、180度-360度D、0度正确答案：A7.单相全控桥式整流电路电阻性负载中，控制角的最大移相范围是（）A、90°B、150°C、180°D、120°正确答案：C8.α为（）度时，三相半波可控整流电路，电阻性负载输出的电压波形，处于连续和断续的临界状态。
A、60度B、30度C、0度D、120度，9.三相半波可控整流电路的自然换相点是()。
A、本相相电压与相邻相电压正半周的交点处B、交流相电压的过零点C、比三相不控整流电路的自然换相点滞后60°D、比三相不控整流电路的自然换相点超前30°正确答案：A10.在单相桥式全控整流电路中，大电感负载时，控制角α的有效移相范围是（）。
A、0°～90°B、0°～180°C、90°～180°正确答案：A11.有源逆变发生的条件为（）A、要有直流电动势B、要求晶闸管的控制角大于90°C、直流电动势极性须和晶闸管导通方向一致D、以上说法都是对的正确答案：D12.三相桥式全控整流电路，大电感负载，当α＝（）时整流平均电压Ud=0。
《电力电子技术》试卷A及答案
《电力电子技术》课程期末试卷（A卷）班级：姓名：学号成绩一、填空（每空1分，共30分）1．电力电子技术是一门综合了电子技术、控制技术和电力技术的新兴交叉学科。
2．未来电力电子技术的发展趋势是智能化、高频化、大功率化、模块化。
3．电力电子器件在电力电子电路中功能大致相同，具有开关特性，主要工作在开关状态。
4．PN结是由P型半导体和N型半导体结合构成，其中P型半导体内的多子是空穴，N型半导体内的多子是电子。
5．电力电子器件按器件的开关控制特性可以分为不可控器件、半控型器件和全控型器件，其中，二极管属于不可控器件、晶闸管属于半控型器件、三极管和MOSFET属于全控型器件。
6．电力二极管的导电特性可概括为承受正向电压承受反向电压截止。
7．晶闸管有三个电极，它们是阳极A、阴极K和门极G。
8．晶体管有两个特性，分别是开关特性、放大特性。
9．二极管的英文简称是PD ，电气符号为；晶体管的英文简称是GTR ，电气符号为。
10．按照稳压控制方式分类，直流变换电路可分为脉冲宽度调制和脉冲频率调制两种。
11．按照输入电源的性质，逆变电路分为电压型逆变电路和电流型逆变电路两种。
12．一般情况下，电力电子装置由控制电路、驱动电路、检测电路、主电路四部分组成，由于电路中存在电压和电流的过冲，往往需添加保护电路。
二、单选题（每空2分，共20分）1．可关断晶闸管属于（B）。
A. 不可控器件B. 全控器件C. 半控器件2．晶闸管是由（C）层半导体组成，形成（B）个PN结。
A. 二B. 三C. 四D. 五3．电力晶体管（GTR）一般采用（A）接法。
A. 共射极B. 共阳极C. 共集电极D. 共基极4．只有当阳极电流小于（A）电流时，晶闸管才会由导通转为截止。
A. 维持电流B. 擎住电流C. 通态电流D. 额定电流5．三相桥式逆变电路与单相桥式逆变电路相比，输出电压的谐波系数（B）。
A. 三相比单相的大B. 单相比三相的大C. 一样大6．三相全控桥整流装置中一共用了（B）晶闸管。
电力电子技术习题与答案
《电力电子技术》试卷A一、填空（每空1分，36分）1、请在正确的空格内标出下面元件的简称：电力晶体管GTR；可关断晶闸管GTO；功率场效应晶体管MOSFET；绝缘栅双极型晶体管IGBT ；IGBT是 MOSFET 和GTR的复合管。
2、晶闸管对触发脉冲的要求是要有足够的驱动功率、触发脉冲前沿要陡幅值要高和触发脉冲要与晶闸管阳极电压同步。
3、多个晶闸管相并联时必须考虑均流的问题，解决的方法是串专用均流电抗器。
4、在电流型逆变器中，输出电压波形为正弦波，输出电流波形为方波。
5、型号为KS100-8的元件表示双向晶闸管晶闸管、它的额定电压为800V伏、额定有效电流为 100A。
6、180°导电型三相桥式逆变电路，晶闸管换相是在同一桥臂上的上、下二个元件之间进行；而120º导电型三相桥式逆变电路，晶闸管换相是在不同桥臂上的元件之间进行的。
7、当温度降低时，晶闸管的触发电流会增加、正反向漏电流会下降；当温度升高时，晶闸管的触发电流会下降、正反向漏电流会增加。
8、在有环流逆变系统中，环流指的是只流经逆变电源、逆变桥而不流经负载的电流。
环流可在电路中加电抗器来限制。
为了减小环流一般采控用控制角α大于β的工作方式。
9、常用的过电流保护措施有快速熔断器、串进线电抗器、接入直流快速开关、控制快速移相使输出电压下降。
（写出四种即可）10、双向晶闸管的触发方式有Ⅰ+、Ⅰ-、Ⅲ＋、Ⅲ-四种。
二、判断题,（每题1分，10分）（对√、错×）1、在半控桥整流带大电感负载不加续流二极管电路中，电路出故障时会出现失控现象。
（√）2、在用两组反并联晶闸管的可逆系统，使直流电动机实现四象限运行时，其中一组逆变器工作在整流状态，那么另一组就工作在逆变状态。
（×）3、晶闸管串联使用时，必须注意均流问题。
（×）4、逆变角太大会造成逆变失败。
（×）5、并联谐振逆变器必须是略呈电容性电路。
