中考物理(欧姆定律的计算提高练习题)压轴题训练含答案
中考物理欧姆定律提高练习题压轴题训练附答案

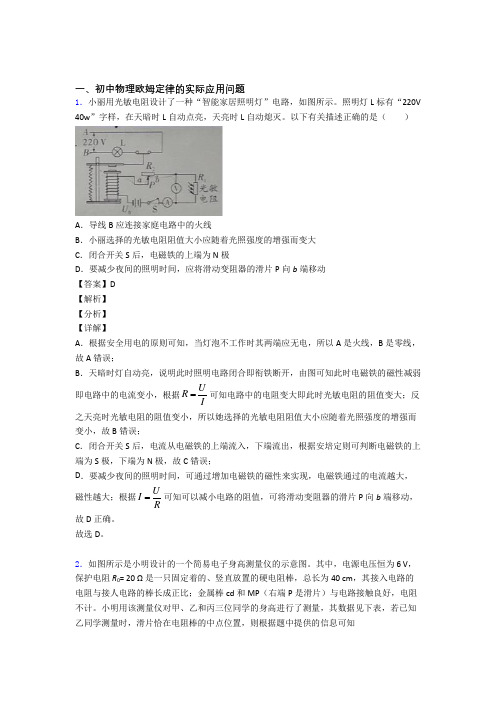

一、初中物理欧姆定律的实际应用问题1．小丽用光敏电阻设计了一种“智能家居照明灯”电路，如图所示。
照明灯L标有“220V 40w”字样，在天暗时L自动点亮，天亮时L自动熄灭。
以下有关描述正确的是（）A．导线B应连接家庭电路中的火线B．小丽选择的光敏电阻阻值大小应随着光照强度的增强而变大C．闭合开关S后，电磁铁的上端为N极D．要减少夜间的照明时间，应将滑动变阻器的滑片P向b端移动【答案】D【解析】【分析】【详解】A．根据安全用电的原则可知，当灯泡不工作时其两端应无电，所以A是火线，B是零线，故A错误；B．天暗时灯自动亮，说明此时照明电路闭合即衔铁断开，由图可知此时电磁铁的磁性减弱即电路中的电流变小，根据URI=可知电路中的电阻变大即此时光敏电阻的阻值变大；反之天亮时光敏电阻的阻值变小，所以她选择的光敏电阻阻值大小应随着光照强度的增强而变小，故B错误；C．闭合开关S后，电流从电磁铁的上端流入，下端流出，根据安培定则可判断电磁铁的上端为S极，下端为N极，故C错误；D．要减少夜间的照明时间，可通过增加电磁铁的磁性来实现，电磁铁通过的电流越大，磁性越大；根据UIR=可知可以减小电路的阻值，可将滑动变阻器的滑片P向b端移动，故D正确。
故选D。
2．如图所示是小明设计的一个简易电子身高测量仪的示意图。
其中，电源电压恒为 6 V，保护电阻R0= 20 Ω是一只固定着的、竖直放置的硬电阻棒，总长为40 cm，其接入电路的电阻与接人电路的棒长成正比；金属棒cd和MP（右端P是滑片）与电路接触良好，电阻不计。
小明用该测量仪对甲、乙和丙三位同学的身高进行了测量，其数据见下表，若已知乙同学测量时，滑片恰在电阻棒的中点位置，则根据题中提供的信息可知甲同学乙同学丙同学电流表读数I/A0.20.150.12电压表读数U/V23 3.6身高h/m 1.6A．电阻棒的总电阻是40 ΩB．甲的身高是1.7 m，丙的身高是1.5 m C．甲的身高是1.5 m，丙的身高是1.8 m D．从理论上分析，该测量仪的身高测量范围是1.4~1.8 m【答案】AD【解析】【详解】由电路图可知，滑动变阻器与电阻R0串联，电流表测电路中的电流，电压表测滑动变阻器两端的电压；A．乙测量时，滑片恰在电阻棒ab的中点位置，两电表的示数分别为：U=3V，I=0.15A，则电阻棒的总电阻：3V2240Ω0.15AURI=⨯=⨯=总，故A符合题意；BC．已知电阻棒总长为40cm，其总电阻为40Ω，所以电阻棒上1cm的电阻为1Ω，由表格数据可得，甲测量身高时，变阻器接入电路的电阻为1112V=10Ω0.2AURI==，则电阻棒接入电路的长度为10cm，所以甲的身高是160cm-20cm+10cm=150cm=1.5m；丙测量身高时，变阻器接入电路的电阻为2223.6V=30Ω0.12AURI==，则电阻棒接入电路的长度为30cm，所以丙的身高是160cm-20cm+30cm=170cm=1.7m，故B、C不符合题意；D．当滑片在a点时，滑动变阻器全部接入电路，所以测量范围最大是160cm-20cm+40cm=180cm=1.8m，当滑片在b点时，滑动变阻器接入电路电阻为0，所以测量范围最小是160cm-20cm=140cm=1.4m，即从理论上分析，该测量仪的身高测量范围是1.4～1.8m，故D符合题意。
中考物理欧姆定律提高练习题压轴题训练附答案解析

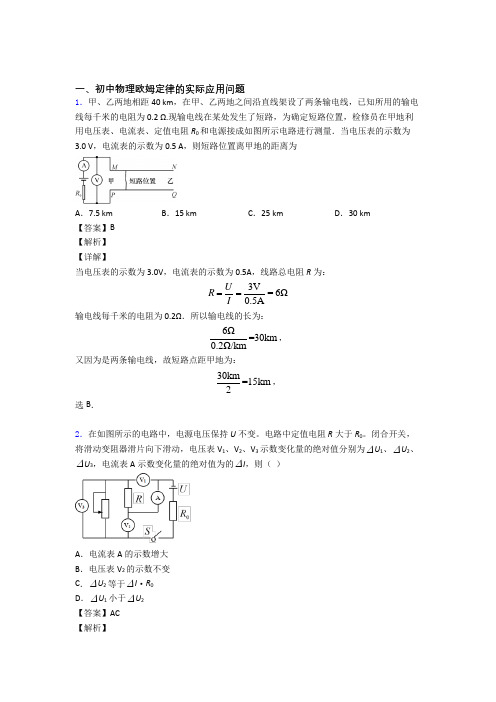

一、初中物理欧姆定律的实际应用问题1．甲、乙两地相距40 km ，在甲、乙两地之间沿直线架设了两条输电线，已知所用的输电线每千米的电阻为0.2 Ω.现输电线在某处发生了短路，为确定短路位置，检修员在甲地利用电压表、电流表、定值电阻R 0和电源接成如图所示电路进行测量．当电压表的示数为3.0 V ，电流表的示数为0.5 A ，则短路位置离甲地的距离为A ．7.5 kmB ．15 kmC ．25 kmD ．30 km【答案】B 【解析】 【详解】当电压表的示数为3.0V ，电流表的示数为0.5A ，线路总电阻R 为：3V =6Ω0.5AU R I == 输电线每千米的电阻为0.2Ω．所以输电线的长为：6Ω=30km 0.2Ω/km，又因为是两条输电线，故短路点距甲地为：30km=15km 2， 选B ．2．在如图所示的电路中，电源电压保持U 不变。
电路中定值电阻R 大于R 0。
闭合开关，将滑动变阻器滑片向下滑动，电压表V 1、V 2、V 3示数变化量的绝对值分别为∆U 1、∆U 2、∆U 3，电流表A 示数变化量的绝对值为的∆I ，则（ ）A ．电流表A 的示数增大B ．电压表V 2的示数不变C ．∆U 2等于∆I ·R 0D ．∆U 1小于∆U 2 【答案】AC 【解析】【分析】 【详解】A ．原电路中，R 0与滑动变阻器串联后再与R 串联，电流表测电路的电流，电压表V 3测变阻器的电压，V 1测R 的电压，电压表V 2测滑动变阻器与R 的总电压，将滑动变阻器滑片向下滑动，变阻器连入电路的电阻变小，由电阻的串联规律，电路的总电阻变小，由欧姆定律|UI R=，电流表示数变大，故A 正确； B ．根据U =IR ，故V 3示数变大，由串联电路电压的规律，V 2示数变小，B 错误； C ．由串联电路电压的规律，∆U 2等于电压表V 3的示数变化，由欧姆定律，电压表V 3的示数变化量()''30000U I R IR I I R I R ∆=-=-=∆⋅故C 正确；D ．∆U 2等于电压表V 3的示数变化∆U 3，由C 知30U I R ∆=∆⋅①而V 1示数的变化量为()''1U I R IR I I R I R ∆=-=-=∆⋅②因定值电阻R 大于R 0，由①②得∆U 1大于∆U 2故D 错误。
中考物理欧姆定律提高练习题压轴题训练附答案

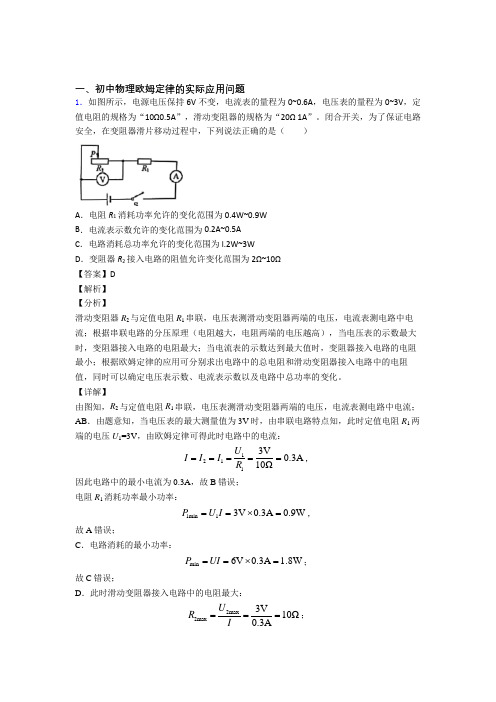

一、初中物理欧姆定律的实际应用问题1．如图所示，电源电压保持6V不变，电流表的量程为0~0.6A，电压表的量程为0~3V，定值电阻的规格为“10Ω0.5A”，滑动变阻器的规格为“20Ω 1A”。
闭合开关，为了保证电路安全，在变阻器滑片移动过程中，下列说法正确的是（）A．电阻R1消耗功率允许的变化范围为0.4W~0.9WB．电流表示数允许的变化范围为0.2A~0.5AC．电路消耗总功率允许的变化范围为l.2W~3WD．变阻器R2接入电路的阻值允许变化范围为2Ω~10Ω【答案】D【解析】【分析】滑动变阻器R2与定值电阻R1串联，电压表测滑动变阻器两端的电压，电流表测电路中电流；根据串联电路的分压原理（电阻越大，电阻两端的电压越高），当电压表的示数最大时，变阻器接入电路的电阻最大；当电流表的示数达到最大值时，变阻器接入电路的电阻最小；根据欧姆定律的应用可分别求出电路中的总电阻和滑动变阻器接入电路中的电阻值，同时可以确定电压表示数、电流表示数以及电路中总功率的变化。
【详解】由图知，R2与定值电阻R1串联，电压表测滑动变阻器两端的电压，电流表测电路中电流；AB．由题意知，当电压表的最大测量值为3V时，由串联电路特点知，此时定值电阻R1两端的电压U1=3V，由欧姆定律可得此时电路中的电流：1 2113V0.3A 10ΩUI I IR=====，因此电路中的最小电流为0.3A，故B错误；电阻R1消耗功率最小功率：1min13V0.3A0.9WP U I==⨯=，故A错误；C．电路消耗的最小功率：min 6V0.3A 1.8WP UI==⨯=；故C错误；D．此时滑动变阻器接入电路中的电阻最大：2max 2max3V10Ω0.3AURI===；当电路中的电流最大为0.5A 时，滑动变阻器接入电路中的电阻最小，由欧姆定律可知此时电路中的总电阻最小：min max 6V12Ω0.5AU R I ===总， 滑动变阻器接入电路中的电阻最小： min 1min 12Ω10Ω2ΩR R R =-=-=2总，则变阻器R 2接入电路的阻值允许变化范围为2Ω~10Ω，故D 正确。
备战中考物理欧姆定律提高练习题压轴题训练及详细答案

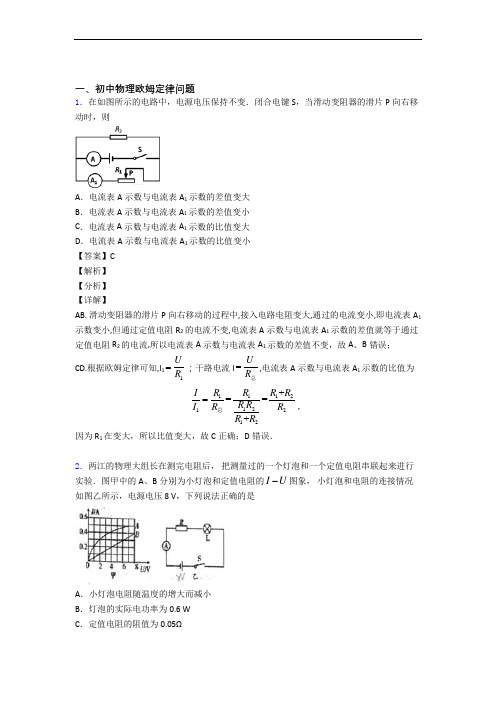

一、初中物理欧姆定律问题1．在如图所示的电路中，电源电压保持不变．闭合电键S，当滑动变阻器的滑片P向右移动时，则A．电流表A示数与电流表A1示数的差值变大B．电流表A示数与电流表A1示数的差值变小C．电流表A示数与电流表A1示数的比值变大D．电流表A示数与电流表A1示数的比值变小【答案】C【解析】【分析】【详解】AB. 滑动变阻器的滑片P向右移动的过程中,接入电路电阻变大,通过的电流变小,即电流表A1示数变小,但通过定值电阻R2的电流不变,电流表A示数与电流表A1示数的差值就等于通过定值电阻R2的电流,所以电流表A示数与电流表A1示数的差值不变，故A、B错误；CD.根据欧姆定律可知,I11UR=；干路电流IUR总=,电流表A示数与电流表A1示数的比值为1112121212+==+R R R RIR RI R RR R=总，因为R1在变大，所以比值变大，故C正确；D错误．2．两江的物理大组长在测完电阻后，把测量过的一个灯泡和一个定值电阻串联起来进行实验．图甲中的A、B分别为小灯泡和定值电阻的I U-图象，小灯泡和电阻的连接情况如图乙所示，电源电压8 V，下列说法正确的是A．小灯泡电阻随温度的增大而减小B．灯泡的实际电功率为0.6 WC．定值电阻的阻值为0.05ΩD ．定值电阻的电功率为0.8 W 【答案】B 【解析】 【详解】 A ．由图甲结合UR I=可知，灯泡两端的电压增大时，灯泡的电阻增大；此时灯泡的实际功率增大，灯丝温度也在升高，由此说明，灯丝的电阻随温度的升高而增大，故A 错误； B ．灯泡和定值电阻串联，电流相等，电压之和等于电源电压，由图甲知，当电流为0.3A 时，灯泡两端电压为2V ，定值电阻两端电压为6V ，总电压为8V ，则灯泡的实际功率：2V 0.3A 0.6W L L P U I ==⨯=故B 正确；C ．由B 项数据可知，电阻的阻值：6V20Ω0.3AR U R I ===， 故C 错误；D ．电阻的实际功率：6V 0.3A 1.8W R R P U I ==⨯=，故D 错误。
中考物理压轴题专题欧姆定律的计算的经典综合题含答案
一、欧姆定律的计算问题难题易错题1．如图甲所示，电源电压恒定，R1是定值电阻，R2是滑动变阻器，闭合开关S，移动滑动变阻器的滑片P从B端至A端的过程中，两电压表示数随电流表示数变化的U-I图像如图乙所示，则A．电源电压为20VB．EF是V1表示数随A表示数变化的图像C．滑动变阻器的最大阻值为10ΩD．整个电路的最大功率为14.4W【答案】D【解析】【详解】AB．由图甲可知，R1与滑动变阻器R2串联，电压表V1测R1两端的电压，电压表V2测R2两端的电压，电流表测串联电路的电流。
滑片P从B端至A端的过程中，R2变小，根据串联分压原理，V2示数变小，又根据串联电路的电压规律，V1示数变大。
因此图乙中EF是V2表示数随A表示数变化的图像，图线MN是V1表示数随A表示数变化的图像；当滑片P 在A点时，V1示数最大为电源电压，则电源电压U=12V，故AB错误；C．当滑片在B端时，由图乙可知，R2两端电压U2=8V，此时对应的电流I=0.4A，由欧姆定律可得，R2=28V 0.4AUI=20Ω故C错误；D．电源电压一定，当电路中电流最大I=1.2A时，电路的总功率最大P=UI=12V×1.2A=14.4W，故D正确；故选D。
2．某同学利用如图甲所示的电路图测定小灯泡电阻，电路中电源电压保持4.5V不变，灯泡上标有“2.5V，？A”字样，滑动变阻器上标有“50Ω 1A”。
闭合开关，将滑片P滑到某一位置时，两电表的示数如图乙所示，则下列说法不正确的是（）A ．此时灯泡的电阻为8ΩB ．此时灯泡和滑动变阻器的阻值之比为8∶7C ．该电路能探究串联电路电流的特点D ．该电路能探究电流与电压的关系【答案】D【解析】【分析】由图示电路图可知，灯泡与滑动变阻器串联，电流表测电路电流，电压表测灯泡两端电压；由图示电表确定其量程与分度值，读出其示数，应用串联电路特点与欧姆定律分析答题。
【详解】A ．此时灯泡电阻L 2.4V 8Ω0.3AU R I === 故A 正确，不符合题意；B ．滑动变阻器两端电压 L = 4.5V 2.4V 2.1V U U U -=-=滑此时灯泡与滑动变阻器的阻值之比L L 2.4V 82.1V 7R U R U ===滑滑 故B 正确，不符合题意；C ．利用该电路可以探究串联电路电流特点，故C 正确，不符合题意。
中考物理—欧姆定律的计算压轴题专题复习及答案解析

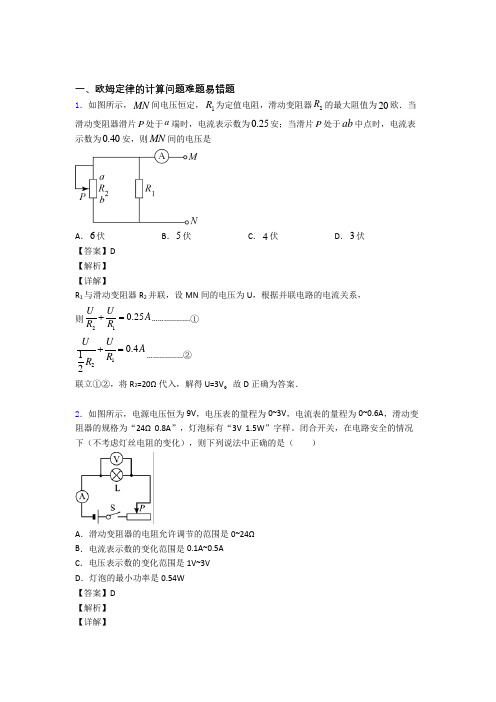

一、欧姆定律的计算问题难题易错题1．如图所示，MN 间电压恒定，1R 为定值电阻，滑动变阻器2R 的最大阻值为20欧．当滑动变阻器滑片P 处于a 端时，电流表示数为0.25安；当滑片P 处于ab 中点时，电流表示数为0.40安，则MN 间的电压是A ．6伏B ．5伏C ．4伏D ．3伏【答案】D 【解析】 【详解】R 1与滑动变阻器R 2并联，设MN 间的电压为U ，根据并联电路的电流关系， 则210.25UU A R R +=……………….① 120.412U UAR R +=………………② 联立①②，将R 2=20Ω代入，解得 U=3V 。
故D 正确为答案．2．如图所示，电源电压恒为9V ，电压表的量程为0~3V ，电流表的量程为0~0.6A ，滑动变阻器的规格为“24Ω 0.8A ”，灯泡标有“3V 1.5W ”字样。
闭合开关，在电路安全的情况下（不考虑灯丝电阻的变化），则下列说法中正确的是（ ）A ．滑动变阻器的电阻允许调节的范围是0~24ΩB ．电流表示数的变化范围是0.1A~0.5AC ．电压表示数的变化范围是1V~3VD ．灯泡的最小功率是0.54W 【答案】D 【解析】 【详解】从图中可以看到，灯泡和滑动变阻器串联，根据电功率公式P UI =可知灯的额定电流是L L L 1.5W0.5A 3V P IU ===额额额 还可知道灯泡的电阻是L L L 3V6Ω0.5AU R I ===额额因为电压表的量程是0到3V ，所以当灯泡两端的电压是3V ，电路中的电流最大，大小是max L 0.5A I I ==额由此可计算得电路中的最小总电阻是min max 9V18Ω0.5AU R I ===总 那么滑动变阻器接入电路的最小阻值是L min min -18Ω-6Ω12ΩR R R ===滑总而当滑动变阻器接入电路的电阻最大时，灯泡两端的电压最小，电流也是最小的，电路是安全的，所以滑动变阻器的电阻允许调节的范围是12Ω~24Ω；电路中的最大总电阻是L max 6Ω24Ω30ΩR R R =+=+=总电路中的最小电流是min max9V0.3A 30ΩU I R ===总 所以电流表示数的变化范围是0.3A~0.5A ；也可知道灯泡两端的电压最小值是Lmin min L 0.3A 6Ω 1.8V U I R ==⨯=所以电压表示数的变化范围是1.8V~3V ；当电路中电流最小时，灯泡的电功率最小，大小是()22Lmin min L 0.3A 6Ω0.54W P I R ==⨯=故选D 。
中考物理(欧姆定律提高练习题)压轴题训练附答案(1)
一、初中物理欧姆定律问题1．如图所示的电路中，电源电压保持不变.闭合电键S，电路正常工作；过了一会儿，一个电表的示数变大，另一个电表的示数变小.如故障只发生在电阻R或灯L上，则下列判断中正确的是A．电阻R一定断路B．电阻R一定短路C．灯L可能变亮D．灯L的亮度可能不变【答案】C【解析】【分析】【详解】两表一个示数变大，另一示数变小有两种可能：电流表的示数变大，电压表的示数变小，则应该是电路中电阻R局部短路，导致总电阻变小，电压表的示数为零，而灯泡中电流增大，即灯泡变亮；电压表的示数变大，电流表的示数变小，则应该是电路中电阻R断路，电流表的示数为零，电压表的示数为电源电压值，此时电路中电流为零，灯泡熄灭．由以上分析可得，A、B、D判断均错误，C判断正确．2．灯泡L的电流随电压变化关系如图甲所示，现把灯泡L接入如图乙所示的电路中，电路中电源的电压保持不变，闭合开关S，滑动变阻器的滑片P向左滑动时，下列判断正确的是A．电路消耗的总功率保持不变B．电压表与电流表示数的比值变小C．电流表的示数增大，电压表的示数减小D．灯泡电阻的改变量小于滑动变阻器接入电路电阻的改变量【答案】D【解析】【分析】【详解】AC．灯与R串联，电压表测L的电压，电流表测电路的电流，滑动变阻器的滑片P向左滑动时，变阻器连入的电阻变小，电路的总电阻变小，由欧姆定律，电路的电流变大，根据 ，电路消耗的总功率变大；通过灯的电流变大，灯的电压变大，故AC错误；P UIB．由欧姆定律，电压表与电流表示数的比值即灯的电阻，如下所示，通过灯的电流随电压变大而变大，而且电压的增大量大于电流的增大量，由欧姆定律，灯的电阻变大，即电压表与电流表示数的比值变大，B错误；D．电路的总电阻变小，故灯泡电阻的增大量小于滑动变阻器接入电路电阻的减小量，即灯泡电阻的改变量小于滑动变阻器接入电路电阻的改变量，D正确。
故选D。
3．用电流表和电压表测电阻时，电压表和电流表有如图所示的两种接法。
中考物理欧姆定律-经典压轴题含详细答案精选全文
可编辑修改精选全文完整版一、初中物理欧姆定律问题1．洋洋设计了一个自动测高仪，给出了四个电路，如下图所示，R是定值电阻，R′是滑动变阻器，其中能够实现身高越高，电压表示数越大的电路是A．B．C．D．【答案】C【解析】【详解】A．由图知，R与R′串联，电压表并联在电源两端测电源的电压，其示数不随滑片的移动而变化，故A不符合题意；B．由图知，R与R′并联，电压表串联在电路中测电源的电压，其示数不随滑片的移动而变化，故B不符合题意；CD．电路中R与R′串联，当身高越高时，滑片上移，R′接入电路中的电阻越大，电路中的总电阻越大，由UIR=可知，电路中的电流越小，由U IR=可知，R两端的电压越小，因串联电路中总电压等于各分电压之和，且电源的电压不变，所以，R′两端的电压变大；C选项中电压表测R′两端的电压，身高越高时，其示数越大，故C符合题意；D选项中电压表测R两端的电压，身高越高时，其示数越小，故D不符合题意．故选C．2．如图所示，电源电压恒为9V，电压表的量程为0~3V，电流表的量程为0~0.6A，滑动变阻器的规格为“24Ω 0.8A”，灯泡标有“3V 1.5W”字样。
闭合开关，在电路安全的情况下（不考虑灯丝电阻的变化），则下列说法中正确的是（）A ．滑动变阻器的电阻允许调节的范围是0~24ΩB ．电流表示数的变化范围是0.1A~0.5AC ．电压表示数的变化范围是1V~3VD ．灯泡的最小功率是0.54W 【答案】D 【解析】 【详解】从图中可以看到，灯泡和滑动变阻器串联，根据电功率公式P UI =可知灯的额定电流是L L L 1.5W0.5A 3V P I U ===额额额 还可知道灯泡的电阻是L L L 3V6Ω0.5AU R I ===额额因为电压表的量程是0到3V ，所以当灯泡两端的电压是3V ，电路中的电流最大，大小是max L 0.5A I I ==额由此可计算得电路中的最小总电阻是min max 9V18Ω0.5AU R I ===总 那么滑动变阻器接入电路的最小阻值是L min min -18Ω-6Ω12ΩR R R ===滑总而当滑动变阻器接入电路的电阻最大时，灯泡两端的电压最小，电流也是最小的，电路是安全的，所以滑动变阻器的电阻允许调节的范围是12Ω~24Ω；电路中的最大总电阻是L max 6Ω24Ω30ΩR R R =+=+=总电路中的最小电流是min max9V0.3A 30ΩU I R ===总 所以电流表示数的变化范围是0.3A~0.5A ；也可知道灯泡两端的电压最小值是Lmin min L 0.3A 6Ω 1.8V U I R ==⨯=所以电压表示数的变化范围是1.8V~3V ；当电路中电流最小时，灯泡的电功率最小，大小是()22Lmin min L 0.3A 6Ω0.54W P I R ==⨯=故选D。
2020-2021中考物理(欧姆定律提高练习题)压轴题训练附答案解析
一、初中物理欧姆定律的实际应用问题1．某同学想用一只“1.5V 、5Ω”的小灯泡制作一个简易手电筒，采用电压为6V 的蓄电池作电源。
为了保证小灯泡在使用时不至于因为电压太大而烧毁，该同学又从实验室里找到了一捆标有“1Ω/cm 0.2A ”的电阻线。
该同学应如何利用这捆电阻线才能保证小灯泡正常发光（ ）A ．应并联一段15cm 长的电阻线B ．应串联一段20cm 长的电阻线C ．二段30cm 长的电阻线并联后与灯串联D ．应串联一段15cm 长的电阻线【答案】C【解析】【分析】【详解】A ．电源电压6V ，小灯泡额定电压1.5V ，根据串并联电路电压规律，应串联一段合适长度的电阻线进行分压，才能保证小灯泡在使用时不至于因为电压太大而烧毁，A 选项不符合题意；BCD ．串联电路中电流值处处相等，由题可知电阻线允许通过的最大电流为0.2A ，小灯泡的额定电流 1.5V 0.3A 5ΩU I R === 由于灯的额定电流大于电阻线允许通过的最大电流，故单纯将电阻线与灯泡串联不能保证灯泡正常发光，需将电阻线并联分流后再与灯泡串联。
又由串联电路电源电压等于各部分用电器两端电压之和。
则串联上的电阻线部分两端电压总灯-6V-1.5V 4.5V U U U ===根据串联分压灯灯R U R U = 有4.5V 5Ω1.5VR= 解得电阻线并联后总阻值并15ΩR =。
电阻线规格为“1Ω/cm 0.2A ”，则30cm 长的电阻线的阻值R =L ⨯1Ω/cm =30cm ⨯1Ω/cm=30Ω两根30cm 长的电阻线并联后总电阻12并1215Ω2R R R R R R ===+ BD 不符合题意，C 符合题意。
故选C 。
2．在如图所示的电路中，电源电压保持不变，下列说法正确的是（）A．只闭合开关 S1，变阻器滑片向左移动时，电压表 V1 无示数，电压表 V2 与电流表 A 示数的比值不变B．只闭合开关 S3，移动变阻器滑片，电压表 V1示数变化量与电流表 A 示数变化量的比值不变C．只闭合开关 S2，移动变阻器滑片，电压表 V1示数的变化量等于电压表 V2的示数的变化量D．若不考虑电表量程等元件安全问题，当闭合开关 S1、S3，变阻器滑片置于最左端时，R1消耗的功率最大【答案】BD【解析】只闭合开关S1，R1和V1没有接入电路，电压表V1无示数；R2、R3串联，电压表V2测变阻器R3的电压，电流表测电路中的电流；由欧姆定律可知，电压表V2与电流表A示数的比值即为变阻器连入电路中的电阻大小，故当滑片向左移动时，该比值变小，A错误；只闭合开关S3，R1、R3串联，电压表V1测R1的电压，电流表测电路中的电流，由I=U/R 可得，前后两次电阻R1的大小：R1 =U1/I1=U2/I2，由合分比定理可得R1 =U1−U2/I1−I2，即电压表V1示数变化量与电流表A示数变化量的比值不变，B正确；只闭合开关S2，R1、R2、R3串联，电压表V1测R1的电压，电压表V2测R3的电压；根据串联电路电压的规律，移动变阻器滑片，R3的电压变化量等于R1、R2的电压变化量之和，即电压表V1示数的变化量小于电压表V2的示数的变化量，故C错误；若不考虑电表量程等元件安全问题，当闭合开关S1、S3，变阻器滑片置于最左端时，变阻器连入电路中的电阻为0，此时R1与R2并联，R1的电压等于电源电压最大，根据P=UI=U2/R可知，R1消耗的功率最大，故D正确，故选BD．3．如图是某研究性学习小组自制的电子秤原理图，它利用电压表的示数来指示物体的质量．托盘、弹簧上端和滑动变阻器滑片固定在一起，托盘和弹簧的质量不计，OA间有可收缩的导线，当盘中没有放物体时，电压表的示数为 0．已知电阻R0=5Ω，滑动变阻器最大阻值为 15Ω，电源电压U=3V，电压表的量程为 0～3V．现将1kg的物体放在托盘中，滑片刚好指在距 R 上端13处（不计摩擦，弹簧始终在弹性限度内），以下正确的是（）A．将1kg的物体放在托盘中时，电压表的示数为1.5VB．该电子秤能测量的最大质量是2.5kgC．最大质量数应标在电压表2.25V的位置上D．最大质量数应标在电压表3V的位置上【答案】AC【解析】【详解】由电路图可知，定值电阻R0与滑动变阻器串联，电压表测滑动变阻器两端的电压．A．将1kg的物体放在托盘中，滑片刚好指在距R上端13处，此时，滑动变阻器接入电路中的电阻：R滑=13×15Ω=5Ω，因串联电路中总电阻等于各分电阻之和，所以，电路中的电流：I=3V=5Ω+5ΩUR R+滑=0.3A，电压表的示数：U滑=IR滑=0.3A×5Ω=1.5V，故A正确；B．弹性限度内，弹簧的弹力与伸长量成正比，且将1kg的物体放在托盘中，滑片刚好指在距R上端13处，所以，滑片指到R最下端时，就是该电子秤所能测量的最大质量，应为3kg，故B错误；C D．当滑动变阻器接入电路中的电阻最大时，电路中的电流：I′=3V=5Ω+15ΩUR R'+滑= 0.15A，电压表的示数：U滑′=I′R滑′=0.15A×15Ω=2.25V，即最大质量数应标在电压表2.25V的位置上，故C正确，D错误．4．光敏电阻的特点是有光照射它时阻值变小．如图所示，是某小区门口利用光敏电阻设计的行人监控装置，1R为光敏电阻，2R为滑动变阻器，A、B间接监控装置．则（）A ．当有人通过通道而遮蔽光线时，A 、B 间电压升高B ．当有人通过通道而遮蔽光线时，A 、B 间电压减小C ．图中2R 的滑动头向下移动时，通过1R 的电流变大D ．图中2R 的滑动头向上移动时，可提高A 、B 间电压【答案】B【解析】【详解】由电路图可知，两电阻串联，监控装置与2R 并联．由题知，光敏电阻1R 的特点是有光照射它时阻值变小；AB ．当有人通过通道而遮蔽光线时，1R 阻值变大，电路中的总电阻变大；根据U I R =可知，电路中的电流变小，根据U IR =可知，2R 阻值不变时，其两端的电压变小，即A 、B 间电压降低，故B 项符合题意；A 项不符合题意；C ．2R 的滑动头向下移动时，2R 连入电路中的阻值变大，电路中的电阻变大； 根据U I R=可知，电路中的电流变小，故C 项不符合题意； D ．2R 的滑动头向上移动时，2R 连入电路中的阻值变小，电路中的电阻变小；根据U I R=可知，电路中的电流变大，根据U IR =可知，1R 阻值不变时，其两端的电压变大，根据串联电路的总电压等于各分电压之和可知，2R 两端的电压变小，即A 、B 间电压降低，故D 项不符合题意；5．图甲是身高、体重测量仪，当体检者站在台面上时，能自动显示身高和体重。
中考物理欧姆定律提高练习题压轴题训练及答案解析
一、初中物理欧姆定律的实际应用问题1．在如图所示电路中，电源电压不变，闭合开关S，在滑动变阻器的滑片P向左移动的过程中（）A．电流表的示数变小，电压表的示数变大B．电流表的示数变大，电压表的示数不变C．电流表的示数变小，电压表的示数变小D．电流表的示数变小，电压表的示数不变【答案】D【解析】【详解】由电路图可知，定值电阻与滑动变阻器并联，电流表测滑动变阻器支路的电流，电压表测电源的电压；电源电压不变，滑片移动时，电压表的示数不变，当滑动变阻器的滑片P向左移动时，接入电路中的电阻变大，因并联电路中各支路两端的电压相等，且均等于电源的电压，所以由IUR可知，该支路的电流变小，即电流表的示数变小．故D正确．2．如图，R1为定值电阻，滑动变阻器R2的最大阻值为20Ω，电源电压保持不变。
闭合开关后，将滑动变阻器的滑片从最左端滑到最右端的过程中，电压表V1的示数从10V变化到20V，电压表V2的示数从14V变化到34V，则下列说法中正确的是（）A．电源电压为34V B．电阻R1的阻值为12ΩC．电路中最小电流为1A D．灯L的阻值始终是4Ω【答案】AC【解析】【分析】【详解】由图可知灯泡L 、定值电阻R 1与滑动变阻器R 2串联，电压表V 1测定值电阻R 1两端的电压，电压表V 2测灯泡L 与定值电阻R 1两端的电压，所以灯泡两端电压等于电压表V 2的示数减去电压表V 1的示数。
A ．当滑动变阻器的滑片处于最右端时，此时滑动变阻器没有接入电路，电压表V 2的示数即为电源电压是34V ，故A 项正确；BC ．当滑动变阻器的滑片处于最左端时，此时滑动变阻器以最大阻值20Ω接入电路，此时通过电路电流最小，电压表V 1的示数是10V ，电压表V 2的示数是14V ，根据串联分压的特点可知滑动变阻器两端分得的电压为R 2234V 14V 20V U U U =-=-= 由U I R=可得通过电路最小电流 R 2220V 1A 20ΩU I R ===小 由U I R=可得定值电阻R 1的阻值 1110V 10Ω1AU R I ===小 故B 项错误，C 项正确； D ．当滑动变阻器的滑片处于最左端时，此时滑动变阻器以最大阻值20Ω接入电路，此时通过电路电流最小为1A ，电压表V 1的示数是10V ，电压表V 2的示数是14V ，则灯泡两端电压为L 2114V 10V 4V U U U =-=-= 由U I R=可得此时灯泡L 的电阻 L L 4V 4Ω1AU R I ===小 当滑动变阻器的滑片处于最右端时，此时滑动变阻器没有接入电路，此时通过电路电流最大，电压表V 1的示数是20V ，电压表V 2的示数是34V ，则灯泡两端电压为L 2134V 20V 14V U U U '''=-=-= 由U I R=可得此时电路电流 1120V 2A 10ΩU I R '===大 则由U I R=可得此时灯泡L 的电阻L L 14V 7Ω2AU R I ''===大 电路通过电流最大、最小时灯泡L 的阻值不同，故D 项错误。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
一、欧姆定律的计算问题难题易错题 1．某同学在做“调节灯泡亮度”的电学实验时，电路如图所示，电调电压恒为4.5V，电压表量程“0～3V”，滑动变阻器规格“20Ω 1A”，灯泡L标有“2.5V 1.25W”字样（忽略灯丝电阻变化），在保证电路安全的情况下，下列判断正确的是（ ）
A．电路中电流变化的范围是0A～0.5A B．滑动变阻阻值变化的范围是2.5Ω～10Ω C．灯泡的最小功率是0.45 W D．该电路的最大功率是1.25W 【答案】C 【解析】 【详解】 AB．当灯泡的电压最大时，即L2.5VU，此时电路中的电流大小为
LL
L
1.25W0.5A2.5VPIU
这个电流值没有超过滑动变阻器的最大电流，滑动变阻器两端电压是 RL-4.5V-2.5V2.0VUUU
这个电压大小也没有超过电压表的量程，此时滑动变阻器接入电路中的电阻值大小为 RR
2.0V4Ω0.5AURI
这个阻值大小也没有超过滑动变阻器的最大阻值，故电路中的电流最大是0.5A； 由题意可知，滑动变阻器两端的电压最大只能是3V，此时灯泡的电压是1.5V，电路中的电流大小为
LL
L
1.5V0.3A5ΩUIIR
这个电流大小没有超过滑动变阻器的最大电流，滑动变阻器接入电路中的阻值大小为 RR
3V10Ω0.3AURI
这个阻值大小也在滑动变阻器阻值范围之内，所以电路中的电流大小最小可以为0.3A，综上所述，电路中电流变化的范图是0.3A～0.5A，滑动变阻阻值变化的范围是4Ω～10Ω，A错误、B错误； C．当灯泡的功率最小时，电路中的电流大小最小，即L0.3AI，灯泡的最小功率是
22
LLL0.3A5Ω0.45WPIR
C正确；
D．该电路的电流最大时，根据PUI，电路中的功率最大，大小为
4.5V0.5A2.25WPUI D错误。
2．如图甲所示的电路中，电源电压U保持不变，R0为定值电阻。闭合开关，电流表A的示数为I，电压表V1的示数为U1，电压表V2的示数为U2；将滑动变阻器R的滑片从一端移动到另一端，U1、U2随I变化的关系如图乙所示；则下列说法正确的是（ ）
A．电源电压为5.5 V B．滑片在最右端时，定值电阻R0的功率为6W C．滑动变阻器的最大阻值为12.5 Ω D．电灯的电阻随着电流的增大而减小
【答案】B 【解析】 【分析】 【详解】 由图可知，灯泡L与R0、R组成串联电路，电压表V2测量L两端的电压，电压表V1测量灯泡L与R两端的总电压，当电流表的示数变大时，电压表V2变大，电压表V1变小，所以U2-I的图线为BQ， U1-I图线应该为AQ；
ABC．由图像乙知，Q点U1和U2相等，则此时滑动变阻器两端的电压为零，电阻为零，电
压表的示数都是3V，电路中的电流为2.0A，所以
03V2.0RU电源…①
当滑动变阻器的滑片移到最左端时，电路中的电流最小为1.0A，由图像知：电压表V1的示数为4.5V，电压表V2的示数为1V，所以
04.5V1.0=RU电源…②
由①②得：U电源=6V，R0=1.5Ω，故A错误； 此时滑动变阻器两端的电压为
12=4.5V-1V=3.5VUUU滑 滑动变阻器的最大阻值为 3.5V===3.5Ω1.0AUR
I滑
滑大小
故C错误； 滑片在最右端时，U1和U2相等都是3V，电路中的电流为2.0A，已知R0=1.5Ω，定值电阻R0的功率为
2200(2.0A)1.5Ω=6WPIR
故B正确； D．通过灯泡的电流增大时，灯泡两端的电压变大，温度升高，灯丝的电阻变大，故D错
误。 故选B。
3．小宇按照图甲所示的电路进行实验，R0是定值电阻，R是滑动变阻器。闭合开关S，将滑动变阻器滑片P从最右端移到最左端，利用电压表和电流表测得多组数据，并描绘出图乙所示的AB线段，延长B与坐标交于C点。下列判断正确的是（ ）
A．R0阻值为40Ω B．电源电压为4V C．电路消耗的总功率最大为2.5W D．滑动变阻器的最大阻值为10Ω 【答案】C 【解析】 【详解】 由电路图知，闭合开关S，变阻器与R0串联，电压表测变阻器的电压，电流表测电路中的电流； AB．由图乙知，C点的电流为0，表示滑动变阻器断路，电压表与电源连通，测量的是电
源电压，由图乙可知电源电压U=5V；故B错误； 由图乙中A点坐标可知，电压表示数为0，表示当P移动到最右端时，变阻器阻值为0，电路中只有R0连入，电路中的电流最大为0.5A，由欧姆定律可得R0的阻值
05V=10Ω0.5AURI
最大 故A错误； C．电源电压U=5V，电路中的电流最大为0.5A，电路的最大功率是
5V0.5A2.5WPUI总最大
故C正确； D．当变阻器滑片P滑到最左端时，变阻器阻值最大；根据串联分压原理可知，电压表示
数最大，对应图乙中B点所示坐标，即变阻器两端的电压为4V，电流为0.1A，根据欧姆定律可得，滑动变阻器的最大阻值 4V=40Ω0.1ABURI滑大
最小
故D错误。 故选C。
4．如图甲所示是灯泡L的电流与其两端电压关系的图像。现将L与阻值为10Ω的电阻R连入图乙所示电路。闭合开关S，L的实际功率为1.8W，下列说法正确的是（ ）
A．由图像可知不同电压下灯泡灯丝的电阻是定值
B．电源电压是3V C．通过R的电流是0.4A D．电阻R的实际电功率是3.6W 【答案】D 【解析】 【分析】 【详解】 A．这个图像是一条曲线，不是直线，可知斜率
1IkUR
斜率在变化，则电阻在变化，所以不同电压下灯泡灯丝的电阻不是定值，A错误； B．由于L的实际功率为1.8W，从图甲可以看到，这时灯泡的电压是6V，流过灯泡的电流
是0.3A，从图乙可以看到，这是一个并联电路，电源电压的大小等于灯泡的电压大小，即电源电压是6V，B错误； C．根据欧姆定律可知，通过R的电流是 6V10Ω0.6AUIR
C错误；
D．根据PUI可知，电阻R的实际电功率是
6V0.6A3.6WPUI D正确；
故选D。
5．小亮同学用如图所示的电路进行实验，已知电源电压U=12V，灯泡L标有“6V、3W”字样（不计灯丝电阻随温度的变化），滑动变阻器R0标有“60Ω 1A”字样，电流表量程为0~0.6A，电压表量程为0~15V。在实验中，为了确保测量准确，要求电表所测值不小于
其量程的13。要使测量准确并确保电路安全，下列说法正确的是（ ）
A．电路总功率的变化范围为2W~7.2W B．电压表示数变化范围为5V~9.6V C．灯泡L正常工作时，滑动变阻器接入的阻值为10Ω D．灯泡L消耗的最小功率为0.48W 【答案】D 【解析】 【分析】 【详解】 由电路图可知，电阻与灯泡串联在电路中，电压表测量变阻器接入阻值的两端电压，根据功率变形公式可知小灯泡的阻值为 22(6V)12Ω3WU
RP
小灯泡额定电流为 6V0.5A12ΩUIR
电表所测值不小于其量程的13，在未考虑电路安全情况下，则电流表可用量程应为0.2~0.6A，电压表可用量程为5~15V：
A．由功率公式P=UI可知，电源电压不变时，电路电流越小则功率越小，当电流为0.2A时
Pmin=UImin=12V0.2A=2.4W 此时变阻器两端电压为 UR=R1Imin=600.2A=12V 满足电压表的测量与安全要求，故A错误； B．电压表测量变阻器接入阻值的两端电压，由串联电阻分压特点，其电阻接入越小则分压
越小，当其示数最低值为5V时，电路电流为 12V-5V0.75A12ΩRUUIR
此时电路电流已超出电流表最大量程，故B错误； C．灯泡L正常工作时，其两端电压为6V，则由串联电阻分压特点可知变阻器两端电压也
为6V，则接入的变阻器阻值与灯泡阻值相同即12Ω，故C错误； D．由功率计算公式
2PUIIR
可知，当电路电流最小为0.2A时灯泡L消耗功率最小 2min(0.2A)12Ω0.48WP
由选项A中可知此时电压表满足题意要求，故D正确。 故选D。
6．如图所示的电路中，R1为定值电阻，R2为滑动变阻器，电源电压不变。闭合开关S后，滑片P从a端移动到b端，电流表示数I与电压表示数U的变化关系如图所示，根据图像信息，下列判断正确的是（ ）
A．电源电压是6V B．定值电阻R1的阻值是15Ω
C．滑动变阻R2的最大阻值是20Ω
D．滑片移到中点时，电路中的电流是0.3A 【答案】D 【解析】 【详解】 由电路图可知，两电阻串联，电压表测R2两端的电压，电流表测电路中的电流； C．当滑动变阻器接入电路中的电阻为0时，电路中的电流最大，由图2可知，I1=0.6A，由
欧姆定律可得，电源的电压：
1110.6AUIRR，
当滑动变阻器接入电路中的电阻最大时，电路中的电流最小，由图2可知，I2=0.2A，U2=3V，由欧姆定律得，滑动变阻器的最大阻值：
