机 构 的 自 由 度 —— 是 指 机 构 可 能 实 现 独 立 运 动 的 数 目 (保证机构具有确定运动时所必须给定的独立运动参数 〈独立的广义坐标〉的数目)。
机构的自由度通常用F表示。
机构是可动的,所以机构的自由度必须大于或等于1。
P39
1
2
θ1
3
S’3 S3
2 1 θ2
θ1
3
θ3 4 θ4
1)按引入约束数分,有:
I 级副(class I pairs)、II 级副、III 级副、IV 级副、V 级副。
引入1个约束
引入2个约束
引入3个约束 引入4个约束 引入5个约束
x
I 级副
球面高副
II 级副
球与方槽接触
II 级副
柱面副
Ⅳ 级副
球销副
P15
III级副
球面低副
IV级副
圆柱套筒副
V级副1
V级副2
④了解平面机构的组成原理,能正确判断机构结构合理性。
2. 本章重点、难点
重点: 机构运动简图绘制,机构结构分析,机构的自由
度计算;
难点: 机构结构分析及虚约束的判断。
§2-1 平面机构的组成
P5
机构是由具有确定 相对运动的“实物”— —一些相对独立运动的 单元体(构件)组成。
各构件组成机构时是按照一定的方式联接而 成的。由两构件直接接触并能产生相对运动的活 动连接,称为运动副。
从动件(driven link、follower) ——机构中随原动件运动的其他活 动构件。
例如:在连杆机构中,汽缸11为机架, 活塞10为原动件,而连杆3和曲轴4为 从动件。
P8
说明:
机构中各构件可以是刚性的,某些构件也可以是挠 性或弹性的,或是由液压、气动、电磁件构成的。即 机构不一定是由纯刚性构件组成的。

机械原理机构的结构分析 ppt课件

机械原理机构的结构分析  ppt课件

为了防止计算差错,在计算自由度时,也可以设 想将产生局部运动的构件与其连接的构件视为焊接在 一起,以达到消除局部自由度的目的。
ppt课件 48
第二章 机构的结构分析
3.虚约束 在机构中,有些约束所起的限制作用可能是重复的, 这种不起独立限制作用的约束称为虚约束。
F 3n 2Pl Ph 3 4 2 6 0 0
C B D
A
E
F 3n 2P l P h
3 4 2 5 0 2
ppt课件 41
第二章 机构的结构分析
例7:例3中活塞泵机构的自由度。
F 3n 2P l P h
3 4 2 5 1 1
ppt课件
42
第二章 机构的结构分析
第六节 计算平面机构自由度时应注意的事项
第二章 机构的结构分析
1.构件 构件是指作为一个整体参与机构运动的刚性单元 体。 一个构件,可以是不能拆开的单一零件,也可以 是由若干个不同零件装配起来的刚性体。
ppt课件
6
第二章 机构的结构分析
构件与零件的区别: 零件是从制造加工角度提出的最小单元概念, 即零件是制造加工的最小单元,是组成机器最基本的、 不可再拆分的单元。 构件则是从运动和功能实现的角度提出的最小单元概 念,即构件是最小的独立运动单元,从运动角度讲, 构件是一个刚体。
ppt课件
3
第二章 机构的结构分析
第一节 机构结构分析的内容及目的
机构运动的可能性及其具有确定运动的条件
研究机构的组成,绘制机构运动简图
研究机构的组成原理
ppt课件
4
第二章 机构的结构分析
第二节 机构的组成
机构分为两大类: 平面机构 空间机构

平面四杆机构ppt课件

平面四杆机构ppt课件
平面四杆机构ppt课件
contents
目录
• 平面四杆机构简介 • 平面四杆机构类型 • 平面四杆机构的设计与优化 • 平面四杆机构的特性分析 • 平面四杆机构的实例分析 • 平面四杆机构的未来发展与挑战
01 平面四杆机构简介
定义与特点
定义
平面四杆机构是一种由四个刚性 杆通过铰链连接形成的平面机构 。
3D打印技术
利用3D打印技术,实现复杂结构的设计和快速原型制造。
智能化与自动化
传感器和执行器的集成
01
在机构中集成传感器和执行器,实现实时监测和控制。
智能化控制算法
02
采用先进的控制算法,如模糊控制和神经网络控制,以提高机
构的动态性能和稳定性。
自动化系统集成
03
将机构与自动化系统集成,实现远程监控、故障诊断和预测性
详细描述
摄影升降装置中的平面四杆机构由支架、滑轨、连杆和摄像设备组成。通过电机驱动,滑轨带动连杆运动,使摄 像设备实现升降。平面四杆机构在摄影升降装置中保证了摄像设备的稳定性和精确性,为拍摄高质量的画面提供 了保障。
06 平面四杆机构的未来发展 与挑战
新材料的应用
高强度轻质材料
采用高强度轻质材料,如碳纤维复合材料和铝合 金,以提高机构的强度和减轻重量。
运动特性分析
运动特性
分析平面四杆机构的运动特性, 包括运动范围、运动速度和加速 度等,以及各杆件之间的相对运
动关系。
运动轨迹
研究平面四杆机构中各点的运动轨 迹,包括曲线的形状、变化规律和 影响因素。
运动学分析
通过建立平面四杆机构的运动学方 程,分析其运动规律,为机构的优 化设计提供理论依据。
受力特性分析
实例二:搅拌机

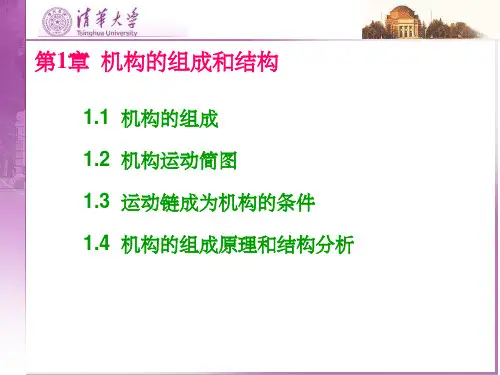

《机构的组成与结构》PPT课件

《机构的组成与结构》PPT课件
标注原动件运动方向
思考题:
1. 机构运动简图有什么用途?它着重表达机构的哪些特征? 2. 绘制机构运动简图的步骤是什么?应注意哪些事项?
1.3 运动链成为机构的条件
1.3.1 运动链的自由度计算 运动链的自由度:确定运动链中各构件相对于其中某一构件的位置所需要 的独立参变量的数目。
机架1和活塞2:圆柱副(4级副) 活塞2和连杆3:转动副(5级副) 连杆3和摇杆4:球面副(3级副) 摇杆4和机架1:转动副(5级副)
1.1.2 运动副 运动副:两个构件之间直接接触所形成的可动联接
两个相邻构件直接接触 两者之间允许一定的相对运动 机构中每个构件至少与另外一个构件通过运动副联接
接触形式:点、线、面
运动副元素: 两个构件上参与接触构成运动副的部分(点、线、面)
自由度:
构件所具有的独立运动的数目,或确定构件n个自由度
Pk 个 k (K=1,2,3,4,5)级副,共引入5P5 + 4P4+ 3P3 +2P2 + P1约束
运动链自由度计算的一般公式: F = 6n - 5P5 - 4P4 - 3P3 - 2P2 – P1
1.3.1 运动链的自由度计算
构件数目:N = 4 活动构件数目:n = 3 运动副:
1.2.2 运动简图的绘制 1. 分析整个机构的工作原理
机构组成 动作原理和运动情况
小型压力机
原动件 偏心轮1
齿轮1`
杆件2
齿轮6`
编号原则:注意区分位置重叠的不
同构件和杆同件轴3刚性联接槽的凸多个轮零6 件。
前者分别编号,后者采用一个编号,
加`以示区别。 杆件4
滑块7
执行构件
压头8
2. 沿着传动路线,分析相 邻构件之间的相对运动关系, 确定运动副的类型和数目。

《平面机构》课件

《平面机构》课件

定义
平面机构是位于一个平面上 的机构,由多个部件组成。
组成
平面机构由多个类型的零件 组成,如连杆、摆杆、齿轮 等。
分类
平面机构可以根据功能和结 构进行分类。
平面连杆机构
平面连杆机构是平面机构中的一种基本形式,用于将旋转运动转换为直线运动。 它包括三种基本形式:曲柄滑块机构、滑块摇杆机构和双曲柄机构。
滑块导向机构
通过滑块和导向轨道来控制物体 的运动。
齿轮导向机构
通过齿轮传动来控制物体的运动 方向。
凸轮导向机构
通过凸轮和滚子来控制物体的运 动轨迹。
平面滑块机构
平面滑块机构用于将直线运动转换为往复运动。 常见的结构类型包括滑块摇杆机构和滑块导向机构。
1 滑块摇杆机构
通过滑块和摇杆实现复杂的运动轨迹。
2 滑块导向机构
通过滑块和导向轨道来控制物体的运动。
平面齿轮机构
平面齿轮机构通过齿轮的配合实现不同的运动传递。 常见的结构类型包括齿轮传动和齿条传动。
齿轮传动
通过齿轮的配合实现不同速度和扭矩之间的转换。
齿条传动
通过齿条合器和制动器用于控制机构的运动和停止。 它们通过摩擦力或机械锁定来实现离合和制动的功能。
平面减速机构
平面减速机构用于减小输入动力的速度并增大输出动力的扭矩。 常见的结构类型包括齿轮减速机构和蜗杆减速机构。
齿轮减速机构
利用不同大小的齿轮来改变 转速和扭矩。
蜗杆减速机构
通过蜗杆和齿轮的组合来实 现减速。
链条传动
利用链条连接不同的齿轮来 实现减速作用。
平面导向机构
平面导向机构用于控制物体的运动轨迹。 常见的结构类型包括滑块导向机构和齿轮导向机构。
曲柄滑块机构
  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

三、结构分析 1、目的:是把机构拆分成杆组,然后判断杆组的级别,
并确定机构的级别。
2、方法、步骤 1)计算机构的自由度(真正去除机构中的虚约束和局部自
由度),并确定原动件。如含有高副,用高副低代;
2)从远离原动件的构件开始拆杆组; 先试拆Ⅱ级杆组,若不行,再拆Ⅲ级杆组、Ⅳ级杆
组…,直至全部杆组拆出,最后只剩下原动件和机架。 拆杆原则:每拆出一个杆组后,留下的部分仍应是一个与
3、会对机构进行结构分析(拆杆组,判断机构的级别)。
提示:实验一 机构运动简图的测绘 带:笔、尺子、圆规、纸等绘图工具及机械原理实验指导书
9
∵ n、PL都须整数 ∴ n应是2的倍数,而PL应是3的倍数。即:
n 2 4 6…
PL 3 6 9 …
3
2、杆组的级别 1)Ⅱ级杆组:由2个构件、3个低副构成的基本杆组。
Ⅱ级杆组是最简单的、应用最多的基本杆组,绝大 多数的机构都是由Ⅱ级杆组构成的。
Ⅱ级杆组有5种不同的类型(如图2-32):
a)RRR
b)RRP
c)RPR
d)PRP
e)PPR
4
2)Ⅲ级杆组:由4个构件、6个低副构成的基本杆组,而 且都有一个包含3个低副的构件。
III级杆组F=3*4-2*6=0
B
E
FBEFCA NhomakorabeaG
D
C
A
D
G
基本机构
Ⅲ级杆组有3种结构形式,如图2-33 所示 。 至于较Ⅲ级杆组更高级的基本杆组,因在实际机构中 很少遇到,此处就不再列举了。
5、6组成Ⅱ级杆组;4、7组成Ⅱ级杆组;
8、9组成Ⅱ级杆组; 2、3组成Ⅱ级杆组;
∴ 此机构是Ⅱ级机构
8
小 结:
通过本章的学习,要求: 1、会绘制机构的运动简图,应该表达出:构件的数目、
运动副的数目、运动副的类型、运动副间的相对位置、 原动件的运动规律等;而不需表达:构件的外形(高 副的轮廓形状除外)、断面尺寸、组成构件的零件数 目及固联方式、运动副的具体构造。 2、会计算平面机构的自由度,正确判断复合铰链、局部 自由度、虚约束。
即:
任何机构=原动件、机架(F个)+ 若干个基本杆组(F2 =0)
二、结构分类
机构的结构分类是根据杆组的不同组成形态进行的。
1、组成杆组的条件:
F=3n -(2PL+PH)= 0 如在基本杆组中的运动副全部为低副(如有高副,可 用高副低代的方法),则:
3n -2PL =0 或 n =2 /3 PL
原机构有相同自由度的机构,直至全部杆组拆 出,只剩下原动件和机架。
3)根据所拆杆组的最高级别决定机构的级别。
7
例:计算图示机构的自 由度,并分析组成 此机构的基本杆组 和判断机构的级别。
解:n=10,PL=14 ,PH= 0,F′= 0,P′= 0 F= 3n-(2PL+PH- P′)- F′ = 3×10 - ( 2×14 + 0- 0 ) - 0 = 2
§2—4 平面机构的组成原理、结构分类和结构分析
一、平面机构的组成原理
=+
机构(F=1) 机架、原动件 构件组(F=0)
因为机构具有确定运动的条件:原动件数=F,所以如 将机构的机架和原动件(称为基本机构)与其余构件拆分 开,则由其余构件构成的构件组的F=0。
而这个F=0的构件组,有时还可以再拆分成更简单的 F=0的构件组。
1
我们把最后不能再拆的最简单的自由度为0的构件组
称为基本杆组或阿苏尔杆组,简称为杆组。
从动件系统的F=0
BB
EE
FF
A A
CC DD
GG
杆组的F=0
BB
E
CC
AA
DD
杆组的F=0 EF F
GG
基本机构的F=原机构的F
基本机构的F=原机构的F
∴ 任何机构都可以看作是由若干个基本杆组依次联接到原
动件和机架上而构成的。这就是所谓机构的组成原理。
5
3、机构的结构分类 机构的级别是根据所含杆组的最高级别来分类的。
1)Ⅱ级机构:由最高级别为Ⅱ级杆组的基本杆组构成的 机构;
2)Ⅲ级机构:由最高级别为Ⅲ级杆组的基本杆组构成的 机构;
3)Ⅰ级机构:只由机架和原动件而构成的机构,如杠杆、 斜面机构。
注意:根据机构的组成原理,在进行新机械方案设计时, 就可以按设计要求把杆组加到原有机构上,进行创 新设计。但设计中必须遵循一个原则:在满足相同 工作要求的前提下,机构的结构越简单、杆组的级 别越低、构件数和运动副的数目越少越好。 6
