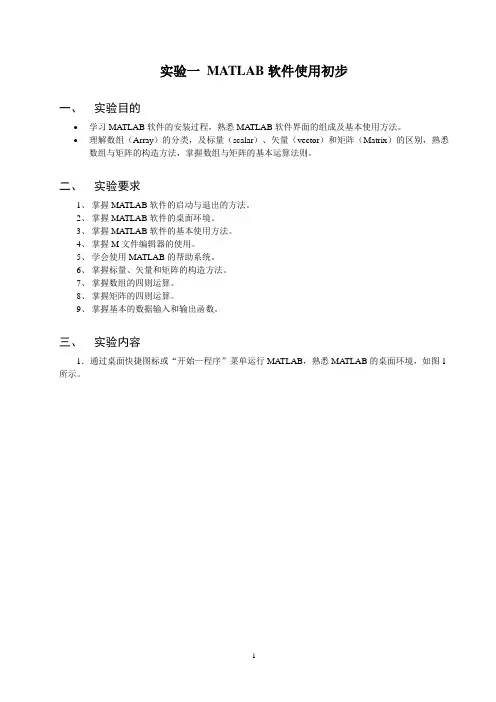

MATLAB及其应用实验指导书
实验一MATLAB软件使用初步一、实验目的∙学习MATLAB软件的安装过程，熟悉MA TLAB软件界面的组成及基本使用方法。
∙理解数组（Array）的分类，及标量（scalar）、矢量（vector）和矩阵（Matrix）的区别，熟悉数组与矩阵的构造方法，掌握数组与矩阵的基本运算法则。
二、实验要求1、掌握MATLAB软件的启动与退出的方法。
2、掌握MATLAB软件的桌面环境。
3、掌握MATLAB软件的基本使用方法。
4、掌握M文件编辑器的使用。
5、学会使用MATLAB的帮助系统。
6、掌握标量、矢量和矩阵的构造方法。
7、掌握数组的四则运算。
8、掌握矩阵的四则运算。
9、掌握基本的数据输入和输出函数。
三、实验内容1．通过桌面快捷图标或“开始—程序”菜单运行MATLAB，熟悉MA TLAB的桌面环境，如图1 所示。
图1 MATLAB 桌面环境2．浏览各个菜单项的内容，试着改变各个窗口的字体与字号。
3．熟悉matlab 中的特殊变量：i 、j 、pi 、ans 等等。
4．在实验报告中回答下面哪些赋值语句是正确的，如果不正确给出理由。
a=1a20=1.2;年薪=100000 (错，只能以字母开头，只能有字母数字下划线) _fee=20.0 (错，只能以字母开头，只能有字母数字下划线)coordinate.x=15．已知1u =，3v =，用MA TLAB 分别执行下列语句。
并在实验报告中记录语句和结果。
a. 43u vb. ()222v u v -+ c. 333v v u - d.243v π6. 运行以下命令并将运行结果与工作空间浏览器中的状态进行比较。
>> a=sin(pi); b=[1, 2]; c=[1; 2]; >> who>> whos在实验报告中回答：如下运行结果中，Size 下的1x1、1x2、2x1的含义>> whosName Size Bytes Classa 1x1 8 double arrayb 1x2 16 double arrayc 2x1 16 double array7．通过工作目录浏览器（Current Directory Browser ）或者“File ”菜单中相应菜单项改变当前工作 目录。
电路matlab仿真
基于MATLAB的电路仿真电气工程学院目录实验一直流电路 (2)一、实验目的 (2)二、预习要求 (2)三、实验例题 (2)四、实验内容 (3)实验二直流电路（2） (6)一、实验目的 (6)二、预习要求 (6)三、实验内容 (6)实验三正弦稳态 (8)一、实验目的 (8)二、预习要求 (9)三、实验内容 (9)实验四交流分析和网络函数 (13)一、实验目的 (13)二、实验内容 (13)实验五动态电路 (14)一、实验目的 (14)二、预习要求 (14)三、实验示例 (15)四、实验内容 (17)实验六频率响应 (26)一、实验目的 (26)二、预习要求 (26)三、实验示例 (26)实验七simulink仿真交流电路 (34)一、实验目的 (34)二、预习要求 (35)三、操作练习 (35)实验一 直流电路一、实验目的1、加深对直流电路的节点电压法和网孔电流法的理解。
2、学习Matlab 的矩阵运算的方法。
二、预习要求1、复习基尔霍夫KCL 和KVL 方程及直流电路的相关内容。
2、熟悉有关矩阵运算的内容。
三、实验例题1、节点分析电路如图1-1所示，求节点电压1V ，2V 和3V 。
10Ω40Ω50Ω20Ω5 A2 A132图1-1 节点电压电路所编写的程序如下： %计算节点电压的程序%给定阻抗矩阵Y 和电流向量I %Y 是阻抗矩阵同时I 是电流向量%初始化矩阵Y 和向量I 使用YV=I 格式 Y=[0.15 -0.1 -0.05; -0.1 0.145 -0.025; -0.05 -0.025 0.075]; I=[5;0; 2]; %求解电压fprintf('节点V1，V2和V3：\n') V=inv(Y)*I2、回路分析所编写的程序如下： %该程序确定电流%跟随电阻RB 和电源提供的功率%它计算给定阻抗矩阵Z 和电压向量V 的回路电流 %Z 是阻抗矩阵 %V 是电压向量%初始化矩阵Z 和向量V Z=[40 -10 -30; -10 30 -5; -30 -5 65]; V=[10 0 0]';%解答回路电流 I=Z\V;%通过RB 的电流计算 IRB=I(3)-I(2);fprintf('the current through R is %8.3f Amps\n',IRB) %电源提供的功率计算 PS=I(1)*10;fprintf('the power supplied by 10V source is %8.4f watts\n',PS)四、实验内容编写以下程序，并记录程序和结果，写出简单注释。
《电力电子技术》单相半波可控整流电路MATLAB仿真实验
《电力电子技术》单相半波可控整流电路MATLAB仿真实验一、实验目的：(1) 单相半波可控整流电路（电阻性负载）电路的工作原理电路设计与仿真。
(2) 单相半波可控整流电路（阻-感性负载）电路的工作原理电路设计与仿真。
(3) 单相半波可控整流电路（阻-感性负载加续流二极管）电路的工作原理电路设计与仿真。
（4）了解三种不同负载电路的工作原理及波形。
二、电阻性负载电路1、电路及其工作原理图1.1单向半波可控整流电路（电阻性负载）如图1.1所示，单向半波可控制整流电路原理图，晶闸管作为开关，变压器T起到变换电压与隔离的作用。
其工作原理：（1）在电源电压正半波(0~π区间)，晶闸管承受正向电压，脉冲uG在ωt=α处触发晶闸管，晶闸管开始导通，形成负载电流id,负载上有输出电压和电流。
（2）在ωt=π时刻，u2=0，电源电压自然过零，晶闸管电流小于维持电流而关断，负载电流为零。
（3）在电源电压负半波(π~2π区间)，晶闸管承受反向电压而处于关断状态，负载上没有输出电压，负载电流为零。
（4）直到电源电压u2的下一周期的正半波，脉冲uG 在ωt=2π+α处又触发晶闸管，晶闸管再次被触发导通，输出电压和电流又加在负载上，如此不断重复。
2、MATLAB下的模型建立2.1 适当连接后，可得仿真电路。
如图所示：2.2 仿真结果与波形分析下列所示波形图中，波形图分别代表了晶体管VT上的电流、晶体管VT 上的电压、电阻加电感上的电压。
设置触发脉冲α分别为30°、60°、90°、120°时的波形变化。
α=30°α=60°α=90°α=120°分析：与电阻性负载相比，负载电感的存在，使得晶闸管的导通角增大，在电源电压由正到负的过零点也不会关断，输出电压出现了负波形，输出电压和电流平均值减小；大电感负载时输出电压正负面积趋于相等，输出电压平均值趋于零。
llc电路的 闭环控制matlab仿真
一、概述LLC电路是一种常见的电源拓扑结构，具有高效、稳定和输出调节范围广等特点。
闭环控制可以有效地提高LLC电路的性能，降低输出波动和响应时间。
本文将利用MATLAB软件进行闭环控制的仿真研究，以探讨LLC电路在不同控制策略下的性能表现。
二、LLC电路的工作原理LLC电路是由电感、电容和开关器件组成的拓扑结构，能够实现高效率的能量转换。
在工作过程中，LLC电路通过周期性地开关控制，将输入直流电压转化为输出交流电压，同时滤波器承担了输出的交流电平平滑工作。
其工作原理复杂，但是通过闭环控制可以实现输出电压和电流的精准调节。
三、MATLAB仿真环境的搭建1. MATLAB软件简介MATLAB是一种用于算法开发、数据可视化和数值计算的高级技术计算语言和交互式环境。
在电路仿真领域，MATLAB具有强大的仿真性能和丰富的工具箱，能够快速准确地搭建电路模型和进行闭环控制仿真。
2. LLC电路模型的建立在MATLAB中，我们可以利用电路建模工具箱来建立LLC电路的等效模型。
通过对电感、电容和开关管等元件的参数建模，可以快速搭建出一个与实际电路性能相近的仿真模型。
3. 闭环控制算法的设计在进行仿真之前，我们需要设计闭环控制算法。
常见的闭环控制算法包括PID控制、模糊控制、自适应控制等。
针对LLC电路的特性和需求，我们需要选择适合的控制策略，并在MATLAB中进行算法实现。
四、闭环控制仿真实验1. 参数设置在进行仿真实验之前，我们需要对LLC电路的参数进行设置。
包括输入电压、输出电压、开关频率、电感和电容数值等。
这些参数设置将直接影响到仿真结果的准确性和有效性。
2. 仿真结果分析通过MATLAB进行闭环控制的仿真实验后，我们可以得到输出电压和电流随时间的波形图。
同时还可以获得系统的稳定性、过渡过程、调节时间和超调量等性能指标。
通过对这些仿真结果的分析，可以评估闭环控制策略的有效性和稳定性。
五、不同闭环控制策略下的LLC电路性能对比1. PID控制PID控制是一种经典的闭环控制策略，它通过比例、积分和微分三个环节来调节电路的输出。
matlab及应用实验指导书08.9
data=[3 9 45 6; 7 16 -1 5] for n=data x=n(1)-n(2) end
（3）For 循环可按需要嵌套。
for n=1:5 for m=1:5 A(n,m)=n^2+m^2 end disp(n) end x=zeros(1,10); for n=1:10 x(n)=sin(n*pi/10); end
x=0:0.1:2*pi; y=sin(x); x1 =0:0.1:pi/2; y1= sin(x1); plot(x,y,'-r') hold on fill([x1,pi/2],[y1,0],'b')
将上面最后一句分别改为 fill(x1,y1,’b’),情况如何变化。
（二） 三维曲线图
格式 plot3(X,Y,Z,S)
x=linspace(0,2*pi,30); y=sin(x);plot(x,y)
（3）绘制 y=sin(x)图形
x=0:0.1:2*pi; y=sin(x); plot(x,y)
可以给图形加标记，格栅线
x =0:0.1:2*pi; y=sin(x); plot(x,y,'r-') title('正弦曲线') xlabel('自变量 x') ylabel('函数 y=sinx') text(5.5,0,' y=sinx') grid
1
实验一 熟悉 MATLAB 环境
一、实验目的 1、熟悉 MATLAB 主界面，并学会简单的菜单操作； 2、学会简单的矩阵输入与运算符； 3、掌握部分绘图函数。
二、实验原理 MATLAB 是以复杂矩阵作为基本编程单元的一种程序设计语言。它提供了各
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
实验三 MATLAB在电路中的应用 1. 利用MATLAB完成第五章下列习题： 1）5.1 解：（1）建模 对于题5.1图，电阻编号为从左至右，依次为：R1=10，R2=10，R3=4。列写网孔方程（电流方向为图中所标的i1、i2方向） (R1+R2)i1 + R2i2 = us1－us2 R2i1 + (R2+R3)i2 =－us2－us3 列写矩阵方程为：AI=Bus
其中，122223RRRARRR，12iIi，110011B，123usususus 所求i1、i2、i3分别为：i1=I(1)，i2=I(2)，i3= i1+ i2 （2）程序 clear,close all R1=10;R2=10;R3=4;us1=12;us2=12;us3=6; %为给定元件赋值 a11=R1+R2;a12=R2; %将系数矩阵各元素赋值 a21=R2;a22=R2+R3; b11=1;b12=-1;b13=0; b21=0;b22=-1;b23=-1; us=[us1,us2,us3]; % 电源矩阵 A=[a11,a12,a13;a21,a22,a23]; % 列出系数矩阵A B=[b11,b12,b13;b21,b22,b23]; I=A\B*us; % I=[i1;i2] i1=I(1),i2=I(2),i3=i1+i2, % 解出所求变量
2）5.4 解：（1）建模 对于题5.4图，电阻编号为从左至右，从上至下，依次为：R1=1，R2=1，R3=2，R4=2，R5=1。列写网孔方程（三个电流方向均为顺时针方向） (R2+R3)i1 - R2i2 – R3i3 = -2u （1） -R2i1 + (R1+R2+R3)i2 – R4i3 = 0 （2） -R3i1 – R4i2+ (R3+R4+R5)i3 = -us （3） 其中，u =（i2 –i3）R4 （4） 将（4）式代入（1）式整理得 (R2+R3+2R4)i1 - R2i2 –(R3+2R4)i3 = 0 （1） 列写矩阵方程为：AI=Bus
其中，234234212343434522RRRRRRARRRRRRRRRR，123iIii，001B， 所求i、u分别为：i= i2- i1=I(2)-I(1)，u =(i2 –i3)R4=(I(2)-I(3))R4 （2）程序 clear,close all R1=1;R2=1;R3=2;R4=2;R5=1;us=5; % 为给定元件赋值 a11=R2+R3+2R4;a12=-R2;a13=-R3-2R4; % 将系数矩阵各元素赋值 a21=-R2;a22=R1+R2+R3;a23=-R4; a31=-R3;a32=-R4;a33=R3+R4+R5; b1=0;b2=0;b3=-1; A=[a11,a12,a13;a21,a22,a23;a31,a32,a33]; % 列出系数矩阵A B=[b1;b2;b3]; %列写矩阵方程为：AI=Bus I=A\B*us; % I=[i1;i2;i3] i1=I(1);i2=I(2);i3=I(3); i=I(2)-I(1),u=(I(2)-I(3))*R4, % 解出所求变量
3）5.9 解：（1）建模 对于题5.9图，电阻编号为从左至右，依次为：R1=4，R2=6，R3=3。在a、b端假设一电流源ia，电流方向为由b至a，a、b间电压为uab，方向为上正下负，假设左网孔电流为ic，为顺时针方向，列写网孔方程： (R1+R2)ic + R2ia = 2i1 （1） R2ic + (R2+R3)ia = uab （2） 还可列出方程：ic + ia = i1 （3） 由于ia为假设电流，故将ia项移至等号右边，得： (R1+R2)ic -2i1 = -R2ia R2ic - uab = -(R2+R3)ia ic - i1 = -ia 列写矩阵方程为：Ax=Bia 其中，1222001110RRAR，1icxiuab，2231RBRR， 此时，任意假设一个电流值ia，对应的电压值uab=x(3)，则输入电阻Rin=uab/ia （2）程序 clear,close all R1=4;R2=6;R3=3; % 为给定元件赋值 a11=R1+R2;a12=-2;a13=0; % 将系数矩阵各元素赋值 a21=R2;a22=0;a23=-1; a31=1;a32=-1;a33=0; b1=-R2;b2=-R2-R3;b3=-1; A=[a11,a12,a13;a21,a22,a23;a31,a32,a33]; % 列出系数矩阵A B=[b1;b2;b3]; %列写矩阵方程为：Ax=Bia ia=2; % 任意假设一个ia值 x=A\B*ia; % x=[ic;i1;uab] Rin=x(3)/ia; % 解出所求变量
4）5.10 解：（1）建模 对于题5.10图，电阻编号为从左至右，依次为：R1=6，R2=3。在a、b端假设一电流源ia，电流方向为由b至a，a、b间电压为uab，方向为上正下负，列写节点电压方程： (uab-us)/R1+uab/ R2=3i1+ia （1） 还可列写方程：(uab-us)/ R1=-i1 （2） 由于ia为假设电流，us为已知电压源，故将ia、us项移至等号右边，得： (R1+ R2)uab-3 R1R2i1 = R1R2ia+ R2us uab+ R1i1 = us 列写矩阵方程为：Ax=By
其中，1212131RRRRAR，1uabxi，12201RRRB，iayus 当us=6，ia=0时，a、b间开路电压Uoc=uab=x(1) 当us=0，ia=1时，a、b间电压uab=ia*Req=Req=x(1) （2）程序 clear,close all R1=6;R2=3; % 为给定元件赋值 a11=R1+R2;a12=-3R1*R2; % 将系数矩阵各元素赋值 a21=1;a22=R1; b11=R1*R2;b12=R2; b21=0;b22=1; A=[a11,a12;a21,a22]; % 列出系数矩阵A B=[b11,b12;b21,b22]; % 列出系数矩阵B % 列写矩阵方程为：Ax=By % 当us=6，ia=0时，a、b间开路电压Uoc=x(1) y=[0;6]; x=A\B*y; % x=[uab;i1] Uoc=x(1), % 解出所求变量 % 当us=0，ia=1时，a、b间电压uab=ia*Req=Req=x(1) y=[1;0]; x=A\B*y; % x=[uab;i1] Req=x(1), % 解出所求变量
5）5.12 解：（1）建模 对于题5.12图，电阻编号为从左至右，依次为：R1=3，R2=6，R3=4。去掉RL，在RL处接入外加电流源ia，方向由下至上，此时图中有两个节点，左节点为U1，右节点为U2（即RL上电压），方向为上正下负，列写节点电压方程： (U1-us)/ R1+U1/ R2+(U1-U2)/ R3+0.5u1=0 （1） (U2-U1)/ R2=0.5u1+ia （2） 还可列写方程：U1=u1 （3） 由于ia为假设电流，us为已知电压源，故将ia、us项移至等号右边，得： （R2R3+ R1R3+ R1R2）U1- R1R2U2+0.5 R1R2R3u1= R2R3us U2-U1-0.5R2u1= R2ia U1-u1=0 列写矩阵方程为：Ax=By
其中，2313121212320.5110.5101RRRRRRRRRRRAR，121UxUu，2320000RRBR，usyia 当us=5，ia=0时，RL处开路电压Uoc=x(2) 当us=0，ia=1时，RL处电压UL=ia*Req=Req=x(2) （2）程序 clear,close all R1=3;R2=6;R3=4; % 为给定元件赋值 a11=R2*R3+R1*R3+R1*R2;a12=-R1*R2;a13=0.5R1*R2*R3; % 将系数矩阵各元素赋值 a21=1;a22=-1;a23=-0.5R2; a31=1;a32=0;a33=-1; b11=R2*R3;b12=0; b21=0;b22=R2; b31=0;b32=0; A=[a11,a12,a13;a21,a22,a23;a31,a32,a33]; % 列出系数矩阵A B=[b11,b12;b21,b22;b31,b32]; % 列出系数矩阵B % 列写矩阵方程为：Ax=By % 当us=5，ia=0时，RL处开路电压Uoc=x(2) y=[5;0]; x=A\B*y; % x=[U1;U2;u1] Uoc=x(2), % 解出所求变量 % 当us=0，ia=1时，RL处电压UL=ia*Req=Req=x(2) y=[0;1]; x=A\B*y; % x=[U1;U2;u1] Req=x(2), % 解出所求变量 PLmax=Uoc^2/(4*Req)
6）5.13 解：（1）建模 此电路为一阶动态电路，可采用三要素法求解。 对于题5.13图，电阻编号为从左至右，依次为：R1=3，R2=5。电容电压初始为0，根据图5.13，稳态时Ucf为R1上电压加上2i1，稳态时i1f等于电流源电流。等效电阻Req：从电容两端向左看，原电流源开路，假设流经等效电阻的电流为ieq，则Req=(ieq*(R1+R2)+2ieq)/ieq （2）程序 clear,close all R1=3;R2=5;Is=2;C=0.1;Ku=2;is=2; % 给出原始数据
