14-15-1电力电子技术课程设计模板
电力电子技术基础课程设计-三相半波可控整流电路的设计(电阻性负载)
课程设计任务书图1三相半波可控整流电路原理图对于VS1、VS2、VS3，只有在1、2、3点之后对应于该元件承受正向电压期间来触发脉冲，该晶闸管才能触发导通，1、2、3点是相邻相电压波形的交点，也是不可控整流的自然换相点。
对三相可控整流而言，控制角α就是从自然换相点算起的。
控制角0<α￡2π/3，导通角0<θ￡2π/3。
晶闸管承受的最大正向电压.承受的最大反向电压：2.1.2负载电压当0 ≤ α ≤ π/6时图2电路输出电压波形在一个周期内三相轮流导通，负载上得到脉动直流电压Ud，其波形是连续的。
电流波形与电压波形相似，这时，每只晶闸管导通角为120°，负载上电压平均值为：当π/6 < α ≤ 5π/6时图3电路输出电压波形2.2带阻感负载时的工作情况2.2.1原理说明电感性负载由于电感的存在使得电流始终保持连续，所以每只晶闸管导通角为2π/3，输出电压的平均值为：当α=π/2时，Ud =0，因此三相半波整流电感负载时的控制角为0~ π/2正向承受的最大电压为反向承受的最大电压为图4是电路接线图图4阻感负载接线图图5输出电压波形3.设计结果与分析3.1仿真模型根据原理图利用MATLAB/SIMULINK软件中，电力电子模块库建立相应的仿真模型如图5图6仿真模型图3.2 仿真参数设置晶闸管参数：I vt=I/√3=0.577I d=0.577×6.04=3.46AI fav=I VT/1.57=2.2A额定值一般取正向电流的1.5-2倍，所以取3.3-4.4A之间的数值。
UFM=URM=2.45U2=245V晶闸管额定电压选值一般为最大承受电压的2-3倍，所以额定电压取值为490-735V之间。
变压器参数计算Ud=100V变压器二次侧采用星形接法，所以变压器二次侧峰值为141.4V变压器一次侧采用三角形接法，因此每相接入电压峰值为380V一次侧电压接电网电压220V电压器变比则约为2.693.3仿真结果U2波形仿真图图7 U2波形仿真图U波形图vt1图8 U vt1波形图波形图Ivt1Ivt图9 I vt1波形图u波形图d图10 u d波形图i波形图d图11 i d波形图设置触发脉冲α分别为0°。
电力电子技术课程设计-NE555驱动的BUCK降压电路
电力电子技术课程设计题目：NE555驱动的BUCK降压电路二零二一年六月二十九号电力电子技术课程设计一.课程设计题目本次课程设计我们选择的题目是DC-DC大类的buck降压电路。
设计目标是使用buck电路将输入的直流电压进行降压处理，要求是使用简单的pwm波对三极管进行驱动，并通过改变其栅射电压的占空比大小，即脉冲宽度调制，来达到不同程度的降压效果。
二.电路拓扑主电路：驱动及控制电路：加入驱动及控制的电路：三.理论计算①ne555驱动控制电路占空比计算：TH=0.693∗(R1+R2)∗CTL=0.693∗R2∗CF(输出频率)=1.443/((R1+R2∗2)∗C)α(占空比)=TH/（TH+TL）②buck主电路理想输出电压：U o=t ont on+t offE=t onTE=αE③驱动条件计算irf场效应管属于小功率器件，易于驱动，驱动电流较小，往往只需100nA左右，开关频率为30khz-50khz左右，电压5到12v,符合驱动要求。
四.拓扑仿真主电路：ne555驱动及控制电路：总电路连接图：仿真：选定35khz,12v, α=0.6的pwm波对主电路进行驱动控制。
计算ne555电路参数：设置ne555参数：结果：理想输出电压:U o=αE=0.6*12=7.2v 实际输出电压：U o′=7.448v=0.034误差：∂=∆U oU o误差原因分析：观察ne555生成的pwm波形可知，频率提高后，方波的上下沿不够平整，导致占空比出现误差，可能偏大。
验证：信号发生器验证：我们用信号函数发生器产生一模一样的35khz,12v, α=0.6的pwm波验证结果：发现输出为7,2v左右，误差较小。
电感电压/电流(1Ω试测电阻)或者也可以用电流探针代替。
五.器件选型主电路：①肖特基二极管1N5824 具体参数如下：②irf3205场效应管③工字电感选取了感抗为0.23mH的可直插的工字电感。
电感阻值选取：计算公式：K IND=0.2，FSW=35KHzLMIN=0.23mH测量电感电压电流波形④铝电解电容器（直插）选取电容值为220uf的铝电解电容⑤1/4w金属膜电阻1%选取了10欧姆的输出负载⑥12v直流电源六.损耗计算①irf3205场效应管损耗计算通态损耗：P=d I2R导通=0.591w②肖特基二极管1N5824损耗计算通态损耗：P=dV F I F=0.6∗5∗0.34=1.02w L，on−stateb)动态损耗开通损耗：正向恢复时间：P on=0.5∗V f∗I f∗t fp∗f==0.5∗12.7∗6.83∗1.918∗35=2.91w 反向恢复时间：P off=0.5∗V rp∗I rp∗t rp∗f==0.5∗30∗5∗0.745∗35=1.95w③工字电感损耗计算P L=I2R L=1.57∗1.57∗0.9=2.21w ④负载电阻损耗计算P R=I2R=1.42∗1.42∗5=10.082w⑤电解电容损耗计算无功功率：Q=0.314∗C∗U∗U=0.004w⑥试测电阻p=I2R=1.45*1.45*1=2.1w 七.PCB原理图八.PCB设计与焊接pcb设计：排线布局的时候流出适当空间即可。
电力电子buck课课程设计
电力电子buck课课程设计一、教学目标本节课的教学目标是使学生掌握电力电子Buck转换器的基本原理、工作原理和应用。
具体目标如下：1.了解电力电子Buck转换器的电路结构和工作原理。
2.掌握Buck转换器的输入、输出电压和电流的关系。
3.知道Buck转换器在不同应用场景下的性能特点。
4.能够分析Buck转换器的输入、输出电压和电流波形。
5.能够计算Buck转换器的效率和输出电压的纹波。
6.能够设计简单的Buck转换器电路。
情感态度价值观目标：1.培养学生对电力电子技术的兴趣和好奇心。
2.培养学生团队合作、动手实践的能力。
3.使学生认识到电力电子技术在现代社会中的重要性。
二、教学内容本节课的教学内容主要包括以下几个部分：1.Buck转换器的电路结构和工作原理。
2.Buck转换器的输入、输出电压和电流的关系。
3.Buck转换器在不同应用场景下的性能特点。
4.Buck转换器的效率和输出电压的纹波计算。
5.简单的Buck转换器电路设计。
6.引入电力电子技术的基本概念，引出Buck转换器的重要性。
7.讲解Buck转换器的电路结构和工作原理，分析输入、输出电压和电流的关系。
8.通过实例介绍Buck转换器在不同应用场景下的性能特点，如开关电源、电池管理系统等。
9.讲解Buck转换器的效率和输出电压的纹波计算方法，引导学生进行实际计算。
10.安排课堂实践环节，让学生动手搭建简单的Buck转换器电路，培养学生的实践能力。
三、教学方法为了激发学生的学习兴趣和主动性，本节课将采用多种教学方法：1.讲授法：讲解Buck转换器的电路结构、工作原理和性能特点。
2.案例分析法：通过实际应用案例，使学生更好地理解Buck转换器的应用场景。
3.实验法：安排课堂实践环节，让学生动手搭建简单的Buck转换器电路，增强学生的实践能力。
4.讨论法：鼓励学生在课堂上提问、发表观点，促进师生互动。
四、教学资源为了支持教学内容和教学方法的实施，本节课将准备以下教学资源：1.教材：电力电子技术相关教材，用于引导学生学习。
电力电子技术课程标准_图文
电力电子技术课程标准1.课程定位和课程设计1. 1课程性质与作用本课程是机电一体化专业的专业必修课程, 是一门实践性和专业性较强的课程。
通过学习,使学生练习电力电子器件的使用,理解其参数,掌握其功能; 使学生能完成低压交流的直流变换, 控制其电压和功率的输出; 使学生能完成小功率的直流到交流的变换, 体会逆变的功能; 使学生完成直流之间的变换; 使学生能完成交流调压和交 -直 -交的变频, 能使用变频器等知识与技能,培养学生解决实际工程问题的能力。
课程的作用根据机电系机电一体化专业的建设构想, 本专业以机械、弱电、强电基本知识与技能为基础, 机电一体, 培养现代企业生产发展中所必须的自动化高端技能人才。
本课程是模拟、数字、电子工艺、 PLC 应用等基础理论的延伸课程。
与其他课程的关系该课程前序为电子技术、电子工艺课程, 后续为自动化课程。
本课程从培养学生的职业能力入手,以职业岗位群的工作任务分析为依据,以“够用、实用”为原则,通过教学过程的组织实施,为学生在今后工作中的实际应用打下较为坚实的基础。
1.2课程设计理念本课程以基于工作过程的课程开发理念为指导, 以职业能力培养和职业素养养成为重点, 根据技术领域和职业岗位 (群的任职要求,融合维修电工职业资格标准,以变流与变频典型工作过程, 以来源于企业的实际案例为载体, 以理实一体化的教学实训室为工作与学习场所,对课程内容进行序化。
本课程的教学过程要理论教学和校内实训基地建设等多种途径, 采取工学结合等形式, 充分开发学习资源, 给学生提供丰富的实践机会。
教学效果评价采取过程评价与结果评价相结合的方式,通过理论与实践相结合,重点评价学生的职业能力。
2.课程目标2.1专业能力目标通过本课程的学习,使学生具备 ------1 掌握各种电力电子器件的结构、原理与特性,会识别、检测各种元器件。
2会分析各种电力电子电路的原理,掌握电路功能。
3电力电子线路的安装与调试能力、变频器的安装与使用、整流设备的使用、调试、维护与检修、供热设备的电气系统调试、维护与检修等方面的能力。

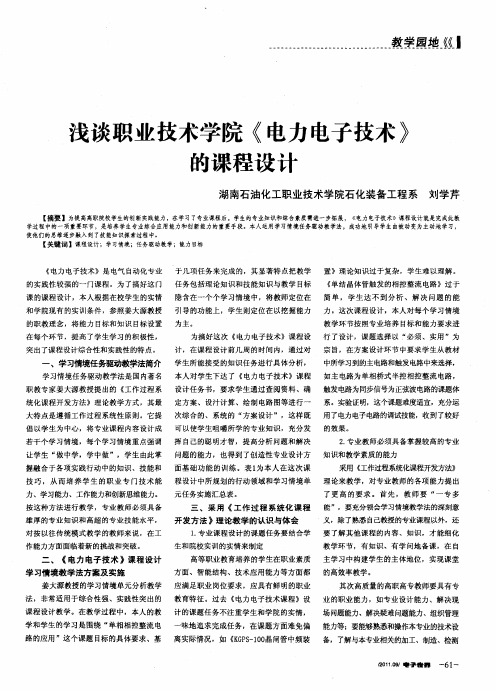

浅谈职业技术学院《电力电子技术》的课程设计
