桥梁检测的基本内容
桥梁常规检测相关要求
桥梁常规检测相关要求桥梁是交通运输和城市建设中不可或缺的重要组成部分，为了确保桥梁的安全可靠性，常规检测是必不可少的一项工作。
桥梁常规检测是通过对桥梁的各项技术指标进行检测，确定桥梁的结构及技术状态是否符合要求，以及是否存在破损、腐蚀、变形等问题，从而及时采取措施进行维修或加固。
1.检测周期：桥梁的检测应根据桥梁的设计寿命以及使用状况来确定检测周期，通常为1-3年。
年检主要针对桥梁的主要结构、关键构件和功能部件进行检测，如桥墩、桥梁梁体、桥面铺装等。
中期检测主要针对桥梁的次要结构和部件进行检测，如桥蹬、墩台等。
临时检测主要针对桥梁的特殊部位进行检测，如桥面铺装、伸缩缝等。
2.检测方法：桥梁常规检测需要使用多种检测方法，包括目视检测、测量、探伤、超声波检测、振动检测等。
目视检测主要通过人员观察桥梁的外观，检查有无裂缝、破损、腐蚀等现象。
测量主要通过使用各种测量设备对桥梁的尺寸、形状、水平度等进行测量。
探伤主要通过使用磁粉、液体渗透等方法对桥梁的关键部位进行探测。
超声波检测主要通过使用超声波设备对桥梁的材料质量和缺陷进行检测。
振动检测主要通过使用振动传感器对桥梁的振动状态进行监测。
3.检测内容：桥梁常规检测的内容包括桥梁的结构完整性、材料质量、工作状态、技术状况等方面。
具体包括桥梁的裂缝、破损、腐蚀情况；桥梁的变形、下沉、滑移情况；桥梁的振动、声响情况等。
此外，还需要对桥梁的支座、伸缩缝、栏杆、护栏等附属设施进行检测，确保其正常使用。
4.技术要求：桥梁常规检测需要使用一定的技术设备和专业人员进行操作，要求检测设备具备准确度高、响应速度快、操作简单等优点，以便及时发现桥梁的问题并提出相应的建议。
同时，检测人员需要具备一定的专业知识和技术能力，能够正确使用检测设备，准确判断桥梁的技术状况。
桥梁常规检测的相关要求对于确保桥梁的安全性、可靠性和耐久性具有重要意义。
只有在及时发现和处理桥梁的问题，才能保证桥梁的正常使用和使用寿命，提高桥梁的整体运输和城市建设水平。

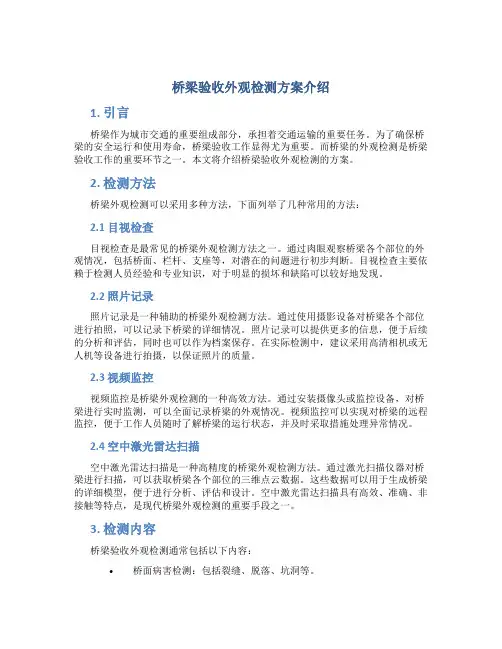

桥梁验收外观检测方案介绍
桥梁验收外观检测方案介绍1. 引言桥梁作为城市交通的重要组成部分，承担着交通运输的重要任务。
为了确保桥梁的安全运行和使用寿命，桥梁验收工作显得尤为重要。
而桥梁的外观检测是桥梁验收工作的重要环节之一。
本文将介绍桥梁验收外观检测的方案。
2. 检测方法桥梁外观检测可以采用多种方法，下面列举了几种常用的方法：2.1 目视检查目视检查是最常见的桥梁外观检测方法之一。
通过肉眼观察桥梁各个部位的外观情况，包括桥面、栏杆、支座等，对潜在的问题进行初步判断。
目视检查主要依赖于检测人员经验和专业知识，对于明显的损坏和缺陷可以较好地发现。
2.2 照片记录照片记录是一种辅助的桥梁外观检测方法。
通过使用摄影设备对桥梁各个部位进行拍照，可以记录下桥梁的详细情况。
照片记录可以提供更多的信息，便于后续的分析和评估，同时也可以作为档案保存。
在实际检测中，建议采用高清相机或无人机等设备进行拍摄，以保证照片的质量。
2.3 视频监控视频监控是桥梁外观检测的一种高效方法。
通过安装摄像头或监控设备，对桥梁进行实时监测，可以全面记录桥梁的外观情况。
视频监控可以实现对桥梁的远程监控，便于工作人员随时了解桥梁的运行状态，并及时采取措施处理异常情况。
2.4 空中激光雷达扫描空中激光雷达扫描是一种高精度的桥梁外观检测方法。
通过激光扫描仪器对桥梁进行扫描，可以获取桥梁各个部位的三维点云数据。
这些数据可以用于生成桥梁的详细模型，便于进行分析、评估和设计。
空中激光雷达扫描具有高效、准确、非接触等特点，是现代桥梁外观检测的重要手段之一。
3. 检测内容桥梁验收外观检测通常包括以下内容：•桥面病害检测：包括裂缝、脱落、坑洞等。
•栏杆检测：包括变形、腐蚀、松动等。
•桥墩检测：包括裂缝、渗水、混凝土质量等。
•支座检测：包括变形、磨损、润滑情况等。
•桥面铺装检测：包括损坏、磨损、水平度等。
4. 检测计划针对不同的桥梁类型和使用环境，制定合理的检测计划是至关重要的。
以下是一般的检测计划建议：1.初次验收前：对新建的桥梁在竣工前进行一次全面的外观检测，确保桥梁满足设计和施工要求。
桥梁工程检测的内容
混凝土立方体抗压强度试验步骤：１混凝土抗压强度试件应同期龄３块同条件制作和养护的试块为一组，自养护室取出应尽快进行试验。
桥梁检查分为：１经常检查，检查周期一般为每月不少于一次，汛期时为不定期。
２定期检查，检查周期不得超过三年，新桥使用一年后，进行一次全面检查，临时桥梁每年检查不少于一次。
３特殊检查，应委托有相应资质和能力的单位承担。
桥梁的评定分为：１一般评定，依据定期检查资料，由负责定期检查者进行评定。
２适应性评定，依据定期及特殊检查资料，由委托有相应资质及能力的单位进行评定。
２极限抗压强度
３抗剪弹性模量
４容许剪切角
５摩擦系数
６允许转角
CR为氯丁橡胶NR为天然橡胶
示例：公路桥梁矩形普通氯丁橡胶支座，短边尺寸为３００mm，长边尺寸为４００mm,厚度为４７mm，标记为：ＧＪＺ３００×４００×４７(ＣＲ)
支座的水平位移量取决于橡胶片的净厚度。
桥梁伸缩装置分为：模数式：适用于伸缩量为１６０－１２００mm的公路桥梁工程
混凝土收缩试验温度：２０℃±２，相对湿度６０％±５％
在１８０d试验间隙内质量变化不超过１０g，相邻试件之间至少留有３０mm的空隙。
徐变应力为所测得的棱柱体抗压强度的４０％
钢筋形状分为：1型材包括型钢和钢板
2线材包括钢筋、预应力钢筋、高强度钢丝、钢绞线
3异型材包括锚具、夹具、伸缩缝
桥梁钢材的主要力学性能：１强度包括：１屈服：中碳钢和高碳钢没有明显屈服，通常以残余形变的０．２％作为屈服强度。
桥梁工程安全检查方案
桥梁工程安全检查方案1. 引言桥梁是交通运输领域中重要的基础设施之一，承载着车辆和行人的重要通道。
为了确保桥梁工程的安全运营和延长使用寿命，必须进行定期的安全检查。
本文档旨在提供一种完整的桥梁工程安全检查方案，包括检查的内容和步骤，以及相关的注意事项。
2. 检查内容桥梁工程安全检查主要包括以下内容：2.1 结构稳定性检查•检查桥梁主体结构是否存在裂缝、变形等问题；•检查桥墩、桥台是否存在腐蚀、破损等问题；•检查桥梁基础是否存在沉降、滑移等问题。
2.2 桥面状态检查•检查桥面是否存在裂缝、凹陷等问题；•检查桥面是否存在积水、结冰等问题；•检查桥面防护栏杆是否完好。
2.3 桥梁附属设施检查•检查桥梁护栏、排水系统等设施是否完好；•检查桥梁标志、标线是否清晰可见；•检查桥梁照明系统是否正常运行。
2.4 草层检查•检查草层是否存在杂草过密、损坏等问题；•检查草层是否存在滑坡、塌方等安全隐患；3. 检查步骤桥梁工程安全检查的具体步骤如下：3.1 前期准备•获取桥梁工程设计图纸、相关资料；•完成检查工具和设备的准备，如夹尺、量具、手电筒等；•组织检查人员和分工，确保检查的全面性和准确性；•制定检查的时间计划和路线。
3.2 结构稳定性检查•使用夹尺和量具等工具进行结构表面的观察和测量，检查是否存在裂缝、变形等问题；•使用镜片等工具观察桥墩、桥台是否存在腐蚀、破损等问题；•使用超声波检测仪等设备检查桥梁基础是否存在沉降、滑移等问题；•记录并评估检查结果，标注存在的问题及其严重程度。
3.3 桥面状态检查•走势桥面，用目测方法观察是否存在裂缝、凹陷等问题；•检查桥面是否存在积水、结冰等问题，特别注意雨天和寒冷季节；•检查桥面防护栏杆是否完好，是否存在松动、脱落等问题；•记录并评估检查结果，标注存在的问题及其严重程度。
3.4 桥梁附属设施检查•检查桥梁护栏、排水系统等设施是否完好，是否存在缺损、破损等问题；•检查桥梁标志、标线是否清晰可见，是否需要重新绘制和刷新；•检查桥梁照明系统是否正常运行，是否需要更换灯泡或修复；•记录并评估检查结果，标注存在的问题及其严重程度。
桥梁检测基本知识[优质ppt]
![桥梁检测基本知识[优质ppt]](https://img.taocdn.com/s3/m/b3e1e4ec80eb6294dc886c36.png)
2.3 定期检查
定期检查的成果，填写附录A和C。 定期检查后应提出的文件
①桥梁定期检查数据表。每天检查的桥梁现场记录，应在次日内 整理成每座桥梁定期检查数据表。 ②典型缺损和病害的照片及说明。缺损状况的描述应采用专业标 准术语，说明应对缺损的部位、类型、性质、范围、数量和程度 等。 ③两张总体照片。一张桥面正面照片，在低桩号侧引道中心拍摄。 另一张为桥梁立面照片，在桥梁上游侧拍摄。 ④桥梁清单。 ⑤桥梁基本状况卡片。定期检查完成后，应将本次检查的桥梁各 部件技术状况评定结果登记在桥梁基本数据表内。
2.3 定期检查
桥梁定期检查后应提交报告，定期检查报告通 常包括以下内容：
① 本次定期检查涉及到的所有桥梁的小修保养情况。 ② 需要大中修或改建的桥梁计划，说明大中修或改建
的项目，拟用修建或改善方案、估计费用和实施时 间等。 ③ 要求特殊检查的桥梁报告，说明需要检验的项目及 理由。 ④ 需限制交通或中断交通的桥梁建议报告。
2.4 特殊检查
特殊检查应委托有相应资质和能力的单位承担 以下四种情况下应作专门检查：
1. 定期检查中难以判明损坏原因及程度的桥梁。 2. 桥梁技术状况等级为四、五类者。 3. 拟通过加固手段提高荷载等级的桥梁。 4. 条件许可时，特殊重要的桥梁在正常使用期间可周
期性进行荷载试验。Leabharlann .4 特殊检查2.1 桥梁类型
梁式桥根据受力形式分为：简支梁、悬臂梁、连续 梁、连续刚构、T型刚构、刚架桥。 拱桥根据主拱圈材料分为：圬工拱桥、钢筋混凝土 拱桥、预应力钢筋混凝土拱桥、钢管拱桥、钢结构 拱桥。 其中圬工拱桥包括：石拱桥和混凝土拱桥； 钢筋混凝土拱桥包括：板拱、肋拱、箱形拱；双曲 拱；刚架拱；桁架拱； 钢管混凝土拱桥包括：系杆拱；拱桁组合体系。
桥梁检测报告
桥梁检测报告“桥梁检测报告”是对一座桥梁进行总体检测和细部检测后形成的一份详细报告。
这份报告内容的丰富程度直接影响到桥梁维修和改进工作的决策和成果。
通常，一份桥梁检测报告包含以下内容：1.桥梁结构和功能的概述这部分内容主要介绍具体的桥梁结构和功能，包括桥梁的类型（如拱桥、悬索桥、钢桥）、桥面的宽度和安全标准等。
这部分还应概述桥梁的使用情况，包括承载量、交通量、所在区域的地质和气候状况等。
这个概述的目的是为了更好地理解桥梁检测报告后续内容的意义和影响。
2.桥梁检测的方法和设备这一部分涵盖了检测桥梁时使用的所有方法和设备，包括非破坏性检测方法（如超声波和磁法）、实时检测方法（如振动传感器）、激光扫描和影像测量等。
此外，还应解释这些方法和设备的优点和局限性，以及在检测过程中存在的挑战和困难。
3.桥梁结构的总体评估这一部分是桥梁检测报告中最为关键的部分。
它将桥梁结构的总体性能评估为优秀、良好、一般、较差、差等级，并表述出桥梁结构的稳定性、安全性和可靠性。
此外，这部分还可能包含对桥梁长期维护所需的建议和方案。
4.桥梁细部检查报告这部分内容是桥梁检测报告中最详细的部分。
它将桥梁的各个部分都列出来，例如支座、梁、桥墩、护栏等，并对每个部分进行了详细的检查和评估，包括裂缝、腐蚀、锈蚀等问题。
此外，这些检查还包含桥梁结构的特殊部分或不常见部分，例如跨越支撑结构、破碎和损坏的结构件、桥梁地基和附属结构等。
在这里，检测人员往往会针对细部检查中发现的问题提出相应的解决方案和建议。
5.结论和建议这一部分将桥梁检测报告的主要观点、总结和建议得出。
在此基础上，建议包括桥梁的改进和维护的具体计划，比如关闭部分车道和限制交通等。
细节应该基于检测报告中细部检查部分的检测和反馈信息，保证维护和改进方案的实际可行性，并对于开展维修维护工作，防止二次不良更改提供方便和迅速的疏通管道。
综上所述，“桥梁检测报告”是一个包含许多详细信息的综合性报告。
桥梁工程施工质量检验标准(3篇)
第1篇一、引言桥梁工程作为交通基础设施建设的重要组成部分，其施工质量直接关系到工程的安全、耐久和经济效益。
为确保桥梁工程质量，规范施工过程，本标准对桥梁工程施工质量检验提出以下要求。
二、适用范围本标准适用于各类桥梁工程施工质量的检验，包括桥梁主体结构、基础工程、附属工程等。
三、检验依据1. 国家相关法律法规和标准规范；2. 工程设计文件；3. 施工合同及施工图纸；4. 施工组织设计和施工方案；5. 质量检验标准和方法。
四、检验内容1. 施工准备阶段检验（1）施工现场的布置：施工现场应满足施工要求，符合国家相关法律法规和标准规范。
（2）施工组织设计：施工组织设计应符合工程实际，明确施工顺序、施工工艺、施工质量要求等。
（3）施工方案：施工方案应符合施工组织设计要求，明确施工方法、施工工艺、施工质量要求等。
（4）施工材料：施工材料应符合设计要求，质量应符合国家相关标准规范。
2. 施工过程检验（1）基础工程检验：检验内容包括桩基础、承台、墩身等。
1）桩基础：检验桩位偏差、桩径、桩长、桩身完整性等。
2）承台：检验承台尺寸、位置、平整度等。
3）墩身：检验墩身尺寸、位置、垂直度、混凝土强度等。
（2）上部结构检验：检验内容包括梁、板、桥面等。
1）梁：检验梁的尺寸、位置、混凝土强度、预应力等。
2）板：检验板的尺寸、位置、混凝土强度、钢筋间距等。
3）桥面：检验桥面平整度、混凝土强度、钢筋间距等。
（3）附属工程检验：检验内容包括伸缩缝、排水设施、栏杆等。
1）伸缩缝：检验伸缩缝的尺寸、位置、平整度等。
2）排水设施：检验排水设施的尺寸、位置、排水效果等。
3）栏杆：检验栏杆的尺寸、位置、焊接质量等。
3. 施工完成检验（1）整体外观质量检验：检验内容包括桥梁外观、线形、平整度等。
（2）实体质量检验：检验内容包括混凝土强度、钢筋间距、焊接质量等。
（3）功能性检验：检验内容包括桥梁承载能力、抗滑移性能、抗倾覆性能等。
五、检验方法1. 观察法：通过观察施工现场、施工过程和施工成果，判断工程质量是否符合要求。
桥梁维修质量如何进行检测和验收
桥梁维修质量如何进行检测和验收一、桥梁维修质量检测的目的和意义桥梁维修质量检测的主要目的是评估维修工程的效果，确定维修后的桥梁是否满足设计要求和相关标准，是否能够安全可靠地投入使用。
通过检测，可以及时发现维修中存在的问题和不足，为进一步的整改和完善提供依据，从而保障桥梁的结构安全和使用性能。
二、桥梁维修质量检测的内容1、外观检查外观检查是最直观的检测方法，通过肉眼观察和简单工具的辅助，对桥梁的表面状况进行检查。
包括桥梁的梁体、墩台、桥面铺装、栏杆等部位，查看是否存在裂缝、剥落、露筋、锈蚀等病害。
2、几何尺寸检测对桥梁的主要几何尺寸进行测量，如梁体的长度、宽度、高度，墩台的垂直度、倾斜度等，以确定维修后的桥梁尺寸是否符合设计要求。
3、结构强度检测采用回弹法、超声回弹综合法、钻芯取样法等方法，对桥梁结构的混凝土强度进行检测，评估其强度是否满足设计标准。
4、钢筋锈蚀检测利用钢筋锈蚀检测仪，检测钢筋的锈蚀情况，判断钢筋的锈蚀程度对结构安全性的影响。
5、桥梁荷载试验通过对桥梁施加静载和动载，测量桥梁在荷载作用下的变形、应力等参数，评估桥梁的承载能力和工作性能。
三、桥梁维修质量检测的方法1、无损检测技术无损检测技术是在不破坏桥梁结构的前提下，对桥梁进行检测的方法。
常见的无损检测技术包括超声波检测、雷达检测、磁粉检测等。
这些技术可以有效地检测桥梁内部的缺陷和病害。
2、有损检测技术有损检测技术需要对桥梁结构进行局部破坏，以获取更准确的检测结果。
如钻芯取样法可以直接获取混凝土芯样，进行强度和内部缺陷的分析。
3、智能化检测技术随着科技的发展，智能化检测技术在桥梁检测中得到了越来越广泛的应用。
例如，利用无人机搭载高清摄像机和传感器，对桥梁进行全方位的拍摄和检测；利用智能传感器实时监测桥梁的振动、位移等参数。
四、桥梁维修质量验收的依据和标准桥梁维修质量验收应依据相关的法律法规、设计文件、施工规范和验收标准进行。
常见的验收标准包括《公路桥梁养护规范》、《城市桥梁养护技术标准》等。
道路桥梁工程检测技术
道路桥梁工程检测技术一、概述道路桥梁工程检测技术是指对道路桥梁的结构、材料、质量等进行全面、科学、准确的检测和评估的技术方法。
通过检测，可以及时发现道路桥梁的隐患和缺陷，为工程的维护和修复提供科学依据，确保道路桥梁的安全运行。
二、检测内容1. 结构检测：对道路桥梁的主体结构进行检测，包括桥墩、桥梁梁段、桥面铺装等部份。
通过非破坏性检测手段，如超声波检测、雷达检测等，对结构的强度、稳定性、裂缝等进行评估。
2. 材料检测：对道路桥梁所使用的材料进行检测，包括混凝土、钢筋、沥青等。
通过取样检测和实验室分析，评估材料的质量和性能，判断其是否符合设计要求。
3. 质量检测：对道路桥梁的施工质量进行检测，包括桥梁的水平度、垂直度、平整度等。
通过测量仪器和设备，对施工过程中的质量问题进行评估，确保道路桥梁的稳定性和安全性。
三、检测方法1. 非破坏性检测：采用超声波、雷达、红外线等技术，对道路桥梁的结构和材料进行检测，无需破坏结构，能够快速获取数据，并对数据进行分析和评估。
2. 取样检测：通过在道路桥梁上取样，将取样送往实验室进行分析和测试。
常用的取样检测方法包括钻孔取样、挖掘取样等，可以获取更准确的数据。
3. 测量仪器和设备：利用测量仪器和设备对道路桥梁的尺寸、形状、平整度等进行检测。
常用的测量仪器包括全站仪、水平仪、振动传感器等。
四、检测数据分析与评估1. 数据分析：对检测所得的数据进行分析和处理，包括数据的整理、筛选、统计等。
通过数据分析，可以了解道路桥梁的结构状况、材料质量等关键指标。
2. 评估报告：根据数据分析结果，编制评估报告，对道路桥梁的安全性、可靠性、维护保养等方面进行评估。
评估报告应包括检测方法、数据分析、评估结果和建议等内容，为后续的维护和修复工作提供依据。
五、应用领域道路桥梁工程检测技术广泛应用于道路、高速公路、铁路、城市轨道交通等领域。
它对于保障交通运输的安全和顺畅起着重要作用。
同时，道路桥梁工程检测技术也在工程建设、维护和修复中发挥着重要的作用，提高了工程的质量和效益。
桥检车检测内容
桥检车检测内容桥检车是一种针对桥梁结构进行的全面性检测，主要目的是发现和评估桥梁结构存在的各种缺陷和隐患，以及确定桥梁的安全性能和使用寿命。
桥检车是一项关键性的工作，它涉及到公共交通安全、经济发展和社会稳定等方面，因此必须严谨认真地进行。
桥检车主要包括以下内容：1. 桥梁外观检查：包括桥面、栏杆、护栏、排水系统、引道等部分的外观检查。
这些部分通常是最容易受到磨损和损坏的地方，需要特别关注。
2. 桥墩和支座检查：包括墩身、墩顶、支座等部分的检查。
这些部分通常是桥梁结构中最重要的组成部分之一，需要特别关注。
3. 桥梁结构内部检查：包括钢筋混凝土结构内部裂缝、腐蚀、锈蚀等情况的检查。
这些情况可能会对桥梁整体安全性造成影响。
4. 桥面平整度检查：包括桥面的平整度、高程差等方面的检查。
这些情况可能会对车辆行驶安全造成影响。
5. 桥梁荷载承载能力检查：包括桥梁的荷载承载能力、变形情况等方面的检查。
这些情况直接关系到桥梁是否能够正常使用和安全运行。
6. 其他相关检查：包括桥梁周围环境、交通状况等方面的检查。
这些情况可能会对桥梁使用和维护造成影响。
在进行桥检车时，需要注意以下几点：1. 确保人员安全：在进行桥检车时，需要采取必要措施确保人员安全，如佩戴防护装备、设置警示标志等。
2. 确保设备可靠：在进行桥检车时，需要使用可靠的设备和工具，确保其正常运行和准确测量。
3. 全面细致地进行检测：在进行桥检车时，需要全面细致地进行各项检测工作，尽可能发现所有存在问题的地方。
4. 准确记录和报告问题：在进行桥检车时，需要准确记录并报告所有发现的问题，以便及时采取措施进行修复和维护。
总之，桥检车是一项非常重要的工作，对于保障公共交通安全、维护社会稳定和促进经济发展都有着重要的作用。
在进行桥检车时，需要严谨认真地进行各项检测工作，并采取必要措施确保人员安全和设备可靠。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
桥梁检测的基本内容
一、常规定期检测:包括桥面系检测、上部结构检测、下部结构检测，
二、结构定期检测：包括混凝土强度检测、混凝土碳化深度检测、钢筋位置及混凝土保护层厚度检测。
三、水下构件检测：对水下桩基混凝土脱落、裂纹、露筋、空洞、机械损伤等病害进行探查，并录像。
四、承载能力鉴定：通过承载能力鉴定判定现阶段桥梁的承载能力能否满足设计要求，
五、长期监控点布设及首次观测：为了长期观测桥梁墩台、主梁在车辆作用下的变位情况，从而对桥梁的安全性进行分析,在桥梁关键位置布置监测点，并对监测点进行首次观测。
六、提交各桥的最终桥梁检测报告，内容符合《城市桥梁养护技术规范》CJJ99-要求，除上述内容外，报告还应包含各桥桥梁限载、限高等标志设置意见。
