公路隧道大变形安全事故分析

公路隧道大变形安全事故分析
摘要:大变形是隧道施工中最常见的工程事故,为此,本文以公路隧道大变形事故为研究对象,分析了隧道大变形事故的类型、特点及其主要的影响因素。

关键词:隧道工程、破坏变形、安全事故、隧道施工
在公路隧道工程施工中,塌方、岩溶塌陷、涌水和突水、洞体缩径、山体变形和支护开裂、泥屑流、岩爆是常见的地质灾害问题,而在地质灾害中,大变形破坏发生的概率较大。

隧道围岩大变形是围岩一类变形破坏的形式,围岩体的这种破坏是属于塑性变形,变形会逐步扩大和具有显著的时间效应。

它与岩爆运动的脆性破坏不同,也与被周围岩体限制的松动围岩的滑动、坍塌等破坏不同。

围岩大变形将破坏支护结构、侵入断面限界,若处理不当将造成塌方,甚至将隧道完全堵塞,极易造成严重的后果,并且损毁机械设备、使得施工人员伤亡、工期延误,也增加了工程成本。

一、隧道大变形类型
隧道围岩大、小变形破坏的不同点在于:1.变形量大、小的不同;
2.关键是变形破坏机理的不同:大变形破坏为失稳状态下的破坏;小变形破坏并非唯一是此状态下的破坏,一般来说,由小变形破坏造成的后果较轻。

通常,隧道围岩大变形根据形成机制可以划分为两种类型:第一种为隧道开挖后产生的围岩应力重新分布,当应力过大时会超过围岩本身的强度,从而引起塑性变化,若引起的变形较慢,就属于挤
出变形;若变形较快,就可能产生岩爆现象;第二种为隧道中有大量的水,当水与围岩中的膨胀性矿物反应时,矿物体积会产生很大变化,膨胀导致变形的发生。

以上所述的一种或多种原因的作用下,导致隧道围岩的大变形的发生。

前者是物理变形,属于物理过程,后者是化学变形,属于化学过程。

二、隧道大变形的规律
围岩挤压性变形有变形持续时间较长、变形量大且具有时效性等特点,在隧道工程施工事故中常常表现为:隧道底鼓的持续性、侧墙内挤和冒顶等现象。

巨大的变形导致隧道破坏十分严重,会造成隧道钢架扭曲或折断,造成隧道混凝土衬砌的开裂和脱落,造成打入的锚杆彻底失去效力、喷射的混凝土层破裂掉落,也会造成隧道的混凝土底板受力断折、挤出等破坏形式。

隧道岩体的主要特征有:
1、隧道围岩的强度较低,原始地应力相对较高,也就是强度应力比小。

如某隧道,原始抗压强度仅达到1.7mpa,是相当低的,煤系地层的围岩应力比为0.14,应力比与隧道的变形有很大的关系,根据国际、国内的统计数据,当其值小于0.5的时候,隧道支护大变形就有可能发生。

2、围岩级别较低,完整性差。

岩体结构类型是围岩质量评价的重要标准之一,其完整程度对围岩变形有很大的影响。

通常,随着围岩岩体结构的变差,围岩弹性模量也相应地降低,围岩变形位移量则依次增大。

如某隧道,所有变形洞段均为千枚岩夹板岩、砂页
岩及断层破碎带等软弱岩层段。

而较完整的砂岩、安山岩、闪长岩层段均未产生明显变形。

3、变形量大。

如某隧道,拱顶下沉150cm以上,边墙内挤70cm。

变形过程中是围岩系的整体挤压,此过程中围岩系松弛较少,基本不会出现松弛压力。

膨胀岩胀缩特性的实质是岩石由于吸水和脱水作用而发生的体
积变化,对于膨胀性围岩的大变形有如下的变形特征:
1、岩性特征:为灰白色、灰绿色、灰黄色、紫红色和灰色泥岩、泥质粉砂、页岩、风化的泥灰岩、风化的基性岩浆岩、蒙脱石化的凝灰岩等。

2、结构特征:岩层多为中厚层或薄层,裂隙发育,隙壁周围常有异种灰白、灰绿色物质充填或替代,岩体中的波状结构面光滑且有擦痕。

软岩隧道中会产生膨胀变形和挤出变形,两种变形常常同时存在着,都具有明显的时效性的特点。

大变形岩体具有连续性的特点,使得膨胀形变和挤压形变对于隧道支护结构上主要作用力就是形
变压力,相对较小的是松弛压力。

三、隧道大变形的影响因素
隧道的围岩体会在工程扰动、地应力发生变化、隧道内地下水运动等情况下,发生大变形破坏。

施工中,隧道的开挖会引起隧道内地应力的新重分布,若应力超过了岩体所能承受的强度时,围岩就会发生变形,其变形一旦得不到有效的约束,变形会进一步增大,
岩体逐渐失去承载能力,进而对隧道的支护结构造成破坏。

根据资料分析和参考已有研究成果可以得到影响大变形的主要有工程地
质因素、水文地质因素、应力条件、设计施工因素。

下面进行详细分析。

1、地质因素
①岩体质量。

隧道收敛变形与围岩特性紧密相关,岩体的质量好坏决定了岩体弹性模量大小,质量好的岩体变形量小,反之则变形量大。

隧道施工中的施工扰动对质量差的岩体影响较大。

质量好的岩体变形持续时间短,反之则变形持续时间长。

②地质构造。

隧道中有断层的存在,形成破碎带,破碎带的岩体发生了不同程度张拉破坏或剪切破坏,破坏的方向是沿着岩体的弱面进行的,断层破碎带的变形具有显著的流变性,一般最大水平收敛量为50mm至70mm。

此类地质构造的变形一般有两类,一是压密变形,二是弹、塑性变形(岩块变形)。

且变形的时间一般比较长。

③隧道的埋置深度。

隧道埋置深度的不同,隧道周边围岩的状态不同。

一定深度范围内的隧道周围岩体处于弹性变形状态中,隧道开挖时,此类岩体的位移变形也属于弹性变形。

隧道埋置深度超过一定深度以后,其周围岩体就会处于塑性变形状态,就会形成一定的围岩塑性区。

因此,隧道围岩的变形与埋深具有较好的一致性。

2、水文地质。

水能够对挤压性岩体起到软化效应,岩体含水量越高,其力学性质表现就会越差。

在开挖隧道过程中,地下水的流动路径就会发生改变,影响裂隙面的有效应力,同时岩石的抗压强
度和承载能力降低,将导致岩体的稳定性降低,甚至产生剪切变形破坏。

事实证明,隧道中的水会使得隧道围岩稳定性降低,也是隧道围岩发生大变形破坏的重要原因之一。

当为膨胀性变形时,水的作用是其发生的必备条件,一般来说,含有胶岭石,高岭石和水云母类等矿物质成分的粘土岩具有较大的塑性变形能力,它们在吸收水分后表现为体积的膨胀,这是因为这几种矿物成分本身亲水性强,遇水后极易产生膨胀。

3、应力条件
在隧道开挖过程中,扰动会引起围岩体自身所蕴含的应力释放出来。

因为在围岩地质构造的过程中,有些岩体本身就将较大的地应力储备其中,一旦发生扰动,较高的应力得到快速释放,若围岩属于坚硬的岩石就可能引发岩爆现象;若为软岩体,则会产生挤压变形。

此外,软岩体受到层理比较发育、岩体组成成分(如泥质含量)的影响,其岩体的抗压强度较低,弹性模量等方面物理力学参数较差,同时,软岩工程力学特性也受其结构面的控制。

因此,软岩受力后造成的变形破坏很大。

4、设计与施工
隧道初期设计时,由于地质勘探资料的匮乏,往往设计的开挖方法和支护形式和实际开挖揭示的地层出入较大,而不同的开挖工法和断面形状对隧道围岩的稳定性有很大的影响。

另外在工期紧张的条件下,为提高隧道施工速度,在没有充分掌握软弱围岩特性的情
况下就加快隧道开挖进度,同时,与开挖配套的支护体系也未能及时实施,软岩变形的预防工作不到位,变形监测没能发挥效果,衬砌施工未能及时跟进,等隧道施工时,势必导致大变形的持续增长,最终可能造成工程事故。

因此,隧道软弱围岩施工遵循“超前探、管超前、短进尺、弱(不)爆破、强支护、勤量测、紧衬砌”的原则,施工组织围绕这一原则开展。

为防止风化作用,尽快使开挖面稳定,应立即初喷混凝土,随后打设锚杆、铺设钢筋网,再按照设计喷射混凝土形成联合支护整体,抑制围岩变形,达到围岩快速稳定。

同时考虑到围岩的特点,选择正确的施工方法,合理的支护体系,使支护强度一次到位,避免后期变形,从而确保隧道工程施工质量和施工安全。

合集下载

市政案例--隧道

市政案例--隧道

案例(二)背景资料:某公司承建一段区间隧道,长度1.2km,埋探(覆土深度)8m,净高5.5m,支护结构形式采用钢拱架钢筋网喷射混凝土,辅以超前小导管。

区间隧道上方为现况城市道路,道路下埋置有雨水、污水、燃气、热力等管线,资料揭示,隧道围岩等级为IV、V 级。

区间隧道施工采用暗挖法,施工时遵循浅埋暗挖技术“十八字”方针,施工方案按照隧道的断面尺寸、所处地层、地下水等情况制定,施工方案中开挖方法选用正台阶进尺为15m。

隧道掘进过程中,突发涌水,导致土体坍塌事故,造成3 人重伤。

现场管理人员随即向项目经理报告,项目经理组织有关人员封闭事故现场,采取措施控制事故扩大,开展事故调查,并对事故现场进行清理,将重伤人员连至医院。

事故调查发现,导致事故发生的主要原因有:(1)由于施工过程中地表变形,导致污水管道突发破裂涌水;(2)超前小导管支护长度不足,实测长度仅为 2m,两排小导管沿纵向搭接长度不足,不能起到有效的超前支护作用,(3)隧道施工过程中未进行监测,无法对事故进行预测。

问题:1.根据《生产案例事故报告和调查处理条例》规定,指出事故等级及事故调查组织形式的错误之处?说明理由。

2 分别指出事故现场处理方法、事故报告的错误之处,并给出正确做法。

3.隧道施工中应该对哪些主要项目进行监测。

4.根据背景资料,小导管长度应该大于多少米?两排小导管纵向搭接不小于多少米?【参考答案】1 补充:根据生产安全事故(以下简称事故)造成的人员伤亡或者直接经济损失,事故一般分为以下等级:(一)特别重大事故,是指造成 30 人以上死亡,或者 100 人以上重伤(包括急性工业中毒,下同),或者 1 亿元以上直接经济损失的事故;(二)重大事故,是指造成 10 人以上 30 人以下死亡,或者 50 人以上 100 人以下重伤,或者5000 万元以上 1 亿元以下直接经济损失的事故;(三)较大事故,是指造成 3 人以上 10 人以下死亡,或者 10 人以上 50 人以下重伤,或者1000 万元以上 5000 万元以下直接经济损失的事故;(四)一般事故,是指造成3 人以下死亡,或者10 人以下重伤,或者1000 万元以下直接经济损失的事故。

隧道交通事故多发的成因及预防措施

隧道交通事故多发的成因及预防措施

隧道交通事故多发的成因及预防措施高等级公路的线形指标要求比较高,通过山区或重丘地区时,就需要采用隧道穿山越岭。

公路隧道的封闭性造成了行车环境的复杂性,给交通安全管理工作带来了一定的难度。

我国公路隧道刚起步,无论是设计、施工还是管理上都经验不足,致使隧道事故特别是重大事故多发,给人民生命财产带来重大损失。

因此,从隧道交通事故着手分析、探讨改进隧道的设计、管理有重要意义。

一、提高隧道路面摩擦系数,缩短车辆制动距离,预防车辆打滑公路隧道内夏季气温比洞外低,冬季气温较洞外高,全年保持在一个较低温度的状态。

如果隧道内采用沥青路面,一般成型不好,潮湿影响沥青路面的使用和耐久,沥青的助燃性也影响隧道内的消防要求。

所以隧道内路面一般都采用水泥混凝土。

由于隧道是相对封闭环境,尘埃和车辆排出的废气沉积在路面上,长期得不到雨水冲洗、阳光暴晒,降低了路面的摩擦系数。

如浙江上一线高速公路盘龙岭隧道内行车道摩擦系数睛天为0.35,雨天为0.25,大大低于水泥路面0.7-0.6的正常摩擦系数。

摩擦系数低,车辆进入隧道的行驶速度稍有变化(加速或减速),车辆打滑使方向失去控制,就会发生撞击隧道壁,原地掉头,横卧路中随即与后车相撞等事故,发生追尾事故的概率更高。

以上三线(上虞至三门)为例,全线共有隧道12个,长13.6公里,占全线里程的4.69%,2002年1至6月份共发生事故132起,占全线事故总数的对25.98%,明显高于其他路段。

提高隧道内行车道的摩擦系数是减少隧道交通事故的关键、隧道内水泥路面防滑刻槽、微小的坑洼被污垢填平后得不到雨水的冲洗,油渍也得不到日光的暴晒蒸发,影响了轮胎的附着力。

定期对隧道路面进行清洗,能有效地提高路面的摩擦系数。

上三线隧道的事故证明了这一点。

开始下雨时隧道内事故较多,但连续下雨后事故反而少,这是因为车辆将大量的雨水带人隧道内冲刷了路面。

考虑到隧道内经常性的人工清洗费用比较高,可行性不大,如果采用消防水管的水源,沿行车道两侧铺设喷水管,让水流喷洒在路面上,利用车辆的轮胎与路面的接触力自然清洗路面,从技术和费用两方面来看都是可行的。

诱发大坪山隧道大变形的地应力反算及大变形控制措施

诱发大坪山隧道大变形的地应力反算及大变形控制措施

诱发大坪山隧道大变形的地应力反算及大变形控制措施诱发大坪山隧道大变形的地应力反算及大变形控制措施导语:隧道工程是现代交通建设的重要组成部分,为了确保隧道的安全性和持久性,需要对地下地质条件进行深入分析和评估。

本文将探讨大坪山隧道在建设过程中所遇到的大变形问题,并介绍地应力反算和相应的大变形控制措施。

一、大坪山隧道简介大坪山隧道是位于中国某地的一条重要公路隧道,全长约10公里。

隧道地质条件较为复杂,主要为含水软弱地层,存在一定的地应力变化。

二、地应力反算的重要性地应力是指岩石或土体中受到的内部力的总和,主要包括水平地应力和垂直地应力。

在隧道工程中,地应力对隧道结构和周围环境的稳定性有着重要影响。

进行地应力反算是确保隧道安全的关键步骤。

1.地应力反算的方法地应力反算的方法有很多种,常用的包括现场测试法、观测法和数值模拟法。

现场测试法主要通过利用孔压仪等设备在现场进行力学参数的测量,从而间接推算地应力。

观测法则是通过对现场地下应力变化的观测和分析,来推算地应力的大小和分布情况。

数值模拟法则是基于已有的地质资料和力学参数,利用数值模型进行计算和分析,进而反算地应力。

2.地应力反算的意义地应力反算的意义在于帮助工程师们更好地了解隧道工程所处地质环境的特点和变化规律。

通过建立准确的地应力分布图,可以为隧道设计和施工提供可靠的依据,从而保证隧道的安全性和稳定性。

三、大变形控制措施的重要性大坪山隧道在建设过程中遇到了大变形问题,这给隧道的施工和使用带来了一定的风险。

制定适当的大变形控制措施是确保隧道持久性的必要步骤。

1.监测与预警系统在大坪山隧道的施工和使用过程中,安装监测与预警系统是必不可少的。

通过监测隧道周围的地下应力和位移变化,及时预警并采取相应的措施,可以有效控制大变形的发展,保证隧道的长期稳定性。

2.地质预报与钻探在隧道的规划和设计中,地质预报与钻探是必要的步骤。

通过对地下地质条件的详细调查和钻探,可以更准确地确定隧道所处地层的力学特性和地应力分布情况,为施工和使用阶段的变形控制提供重要参考。

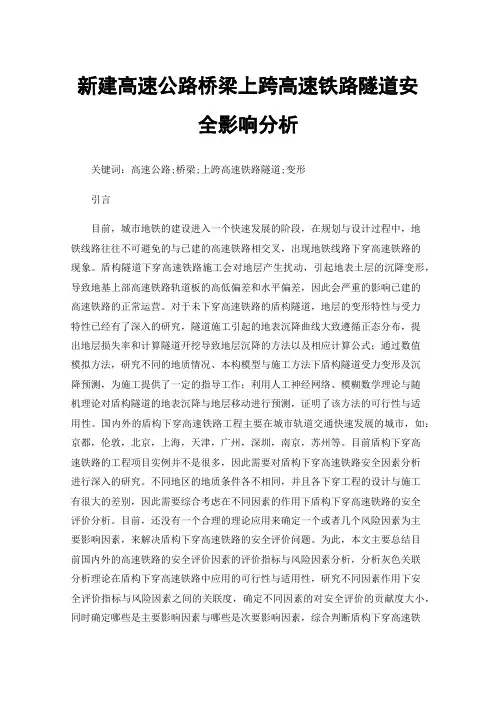

新建高速公路桥梁上跨高速铁路隧道安全影响分析
