CAD机械制图-2020实用教程第9章尺寸标注和公差标注
机械制图-标注尺寸公差
J
K
M
N
P
R
S
T
U
V
X
Y
Z
ZA
ZB
0
+
-
基本尺寸
ei
es
基本偏差
（b）轴
a
b
c
cd
d
e
ef
f
fg
g
h
js
j
k
p
r
s
t
u
v
x
y
z
za
zb
zc
Φ30H8的孔与Φ30f7的轴配合
Φ30表示公称尺寸；H表示基本偏差代号；
国家标准（GB/T1800）将公差划分为20个等级，分别为IT01、 IT0、 IT1、 IT2、…… IT17、 IT18，其中IT01精度为最高， IT18精度为最低。
Φ29.980
Φ29.959
0.021
0
-0.020
基孔制
间隙配合
例：公差代号识读
配合代号
Φ30H8/f7
Φ30K7/h6
孔
轴
孔
轴
公差带代号
Φ30H8
Φ30f7
Φ30K7
Φ30h6
查表
上偏差
下偏差
最大极限尺寸
最小极限尺寸
公差
基本偏差
基准制
配合性质
φ30
+0.033
0
φ30
-0.020
-0.041
φ30
练习：判断下列配合的基准制：
Φ40H9/d9 Φ40K7/h6 Φ40H8/h7
01
02
例：公差代号识读
配合代号
CAD机械制图尺寸标注详解
零件上凡是影响产品性能、工作精度和互换性的重要尺寸（规格性能尺寸、 配合尺寸、安装尺寸、定位的尺寸），都必须从设计基准直接注出。
设计基准
设计基准
设计基准
设计基准
C
B A
E
E
90
错误标注形式
B
L 90
正确标注形式
CAD机械制图尺寸标注详解
★ 应避免注成封闭尺寸链
首尾相连的链状尺寸组称为尺寸链
B
C
D
A
CAD机械制图尺寸标注详解
2.尺寸標註的組成及注法
（一）尺寸標註的組成 （二）尺寸标注方法
CAD机械制图尺寸标注详解
（一）尺寸標註的組成：每一個完整的尺寸，一般由尺寸 界線、尺寸線、尺寸線終端以及尺寸數字所組成。如圖所 示：
尺寸数字
16
尺寸界线 尺寸线
20 35
尺寸線終端
CAD机械制图尺寸标注详解
60° 90°
25° 5°
CAD机械制图尺寸标注详解
⒉ 直径尺寸
⑴ 标注直径尺寸时，应在尺寸数字前加注 符号。
10
10
5 5 20
⑵ 标注球面直径时，应在符 号前加注符号S。
S10
CAD机械制图尺寸标注详解
⒊ 半径尺寸
⑴ 标注半径尺寸时，应在尺寸数字前加注 符号R。
R6
R3
R5
⑵ 应标注在是圆弧的视图上。
减 速 箱 装 配
齿 轮 油 泵 装 配
CAD机械制图尺寸标注详解
一.装配图的作用和内容
1、作 用： 是制定装配工艺规程，进行装配、检验、安装及维修的
技术文件。
2、内容: (1) 一组视图：表达工作原理、装配关系及零件主要结
CAD机械制图尺寸标注详解
CAD机械制图尺寸标注详解前言在CAD机械制图中，尺寸标注是非常重要的一部分，它能够准确地表达零件的尺寸、间距和位置等信息，使得CAD图纸具备更好的可读性和可理解性。
本文将为大家详细介绍CAD机械制图中的尺寸标注。
1. 尺寸标注的基本概念尺寸标注是指在CAD机械图纸上通过文字、直线和箭头等符号，表示出被标注对象的尺寸、位置和形态等信息的一种手段。
通常，尺寸标注使用字符和标准符号来进行，以保证统一、准确和可读性。
2. 尺寸标注的基本要素在进行尺寸标注时，需要了解一些基本要素，包括尺寸线、标注线、箭头、文字和尺寸线的缩放比例等。
2.1 尺寸线尺寸线是用来连接尺寸标注的起点和终点，它需要与被标注对象的几何特征保持一定的距离。
尺寸线通常是一条直线，也可以是一条曲线。
2.2 标注线标注线从尺寸线延伸出来，用来容纳标注文字。
2.3 箭头箭头用来标示尺寸的方向，通常位于标注线的末端，与尺寸线垂直。
2.4 文字文字是尺寸标注的重要组成部分，它需要清晰地表达尺寸信息。
文字通常位于标注线上方或下方，与标注线平行。
2.5 尺寸线的缩放比例尺寸线的缩放比例是指尺寸线相对于被标注对象的实际长度的比例。
该比例应根据实际需求进行设置，以确保尺寸标注的可读性。
3. 尺寸标注的基本原则在进行尺寸标注时，需要遵循一些基本原则，以保证标注的准确性和可读性。
3.1 尺寸标注应清晰可读尺寸标注应使用清晰、易读的字体，确保文字的大小和线宽适中，避免过小或过大造成的模糊或混乱。
3.2 尺寸标注应明确准确尺寸标注应准确表达被标注对象的尺寸、位置和形态等信息，避免模糊和含糊不清的表达方式。
3.3 尺寸标注应规范统一尺寸标注应符合相应的标准和规范，保持统一的标注方式，避免个人主观因素带来的差异。
4. 尺寸标注的常用方法在CAD机械制图中，常见的尺寸标注方法包括基准标注法、直接标注法和链式标注法。
4.1 基准标注法基准标注法是将尺寸标注与基准线相结合的一种标注方法。
AutoCAD中尺寸标注和公差标注的应用
尺寸标注和公差标注在图形设计中，尺寸标注是绘图设计工作中的一项重要内容，因为绘制图形的根本目的是反 映对象的形状，而图形中各个对象的真实大小和相互位置只有经过尺寸标注后才能确定。
AutoCAD 包含了一套完整的尺寸标注命令和实用程序， 可以轻松完成图纸中要求的尺寸标注。
例 如，使用 AutoCAD 中的【直径】、【半径】、【角度】、【线性】、【圆心标记】等标注命令， 可以对直径、半径、角度、直线及圆心位置等进行标注。
尺寸标注的规则、组成元素和类型 创建尺寸标注的基本步骤 线性、对齐、弧长、基线和连续标注的方法 半径、直径和圆心标注的方法 角度和多重引线标注的方法 形位公差的标注方法 编辑标注对象的方法9 .1 尺寸标注的规则与组成在对图形进行标注前，应先了解尺寸标注的组成、类型、规则及步骤等。
9 .1.1 尺寸标注的规则在 AutoCAD 2010 中，对绘制的图形进行尺寸标注时应遵循以下规则。
中文版 AutoCAD 2010 实用教程 物体的真实大小应以图样上所标注的尺寸数值为依据，与图形的大小及绘图的准确度无 关。
图样中的尺寸以 mm 为单位时，不需要标注计量单位的代号或名称。
如采用其他单位， 则必须注明相应计量单位的代号或名称，如°、m 及 cm 等。
图样中所标注的尺寸为该图样所表示的物体的最后完工尺寸，否则应另加说明。
9 .1.2 尺寸标注的组成在机械制图或其他工程绘图中，一个完整的尺寸标注应由标注文字、尺寸线、延伸线、尺寸 线的端点符号及起点等组成，如图 9-1 所示。
延伸线箭头尺寸线标注文字图 9-1 标注尺寸的组成 标注文字： 表明图形的实际测量值。
标注文字可以只反映基本尺寸， 也可以带尺寸公差。
标注文字应按标准字体书写，同一张图纸上的字高要一致。
在图中遇到图线时须将图线 断开。
如果图线断开影响图形表达，则需要调整尺寸标注的位置。

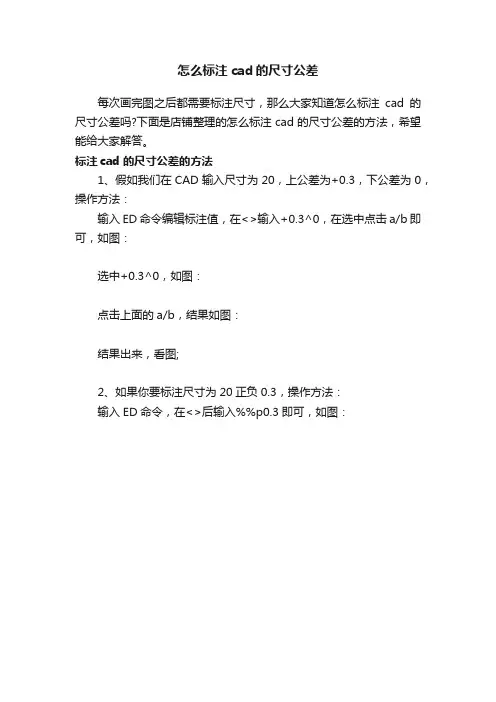

怎么标注cad的尺寸公差
怎么标注cad的尺寸公差
每次画完图之后都需要标注尺寸，那么大家知道怎么标注cad的尺寸公差吗?下面是店铺整理的怎么标注cad的尺寸公差的方法，希望能给大家解答。
பைடு நூலகம்标注cad的尺寸公差的方法
1、假如我们在CAD输入尺寸为20，上公差为+0.3，下公差为0，操作方法：
输入ED命令编辑标注值，在<>输入+0.3^0，在选中点击a/b即可，如图：
选中+0.3^0，如图：
点击上面的a/b，结果如图：
结果出来，看图;
2、如果你要标注尺寸为20正负0.3，操作方法：
输入ED命令，在<>后输入%%p0.3即可，如图：
机械制图——标注尺寸公差_图文
φ50
+0.039 0
φ50H8
φ50H8( +00.039)
φ50
-0.025 -0.030
φ50f7
φ50f7( --00..002350)
公称
公称
练一练
习题集P51第2题
配合的标注和识读
（1）在图样中的标注
重点
（2）公差带代号的识读
Φ50
H8 f7
Φ50 H8/ f7
练一练
1、习题集P51第3题 2、课本P217第（2）题
公差等级的选择（P213）：
当标准公差小于或等于IT8时 ，轴比孔高一级；
当标准公差高于IT8时，轴孔 采用同级配合。
优先配合性质及应用（P212）
例：公差代号识读
配合代号
Φ30H8/f7
孔
轴
公差带代号 Φ30H8
Φ30f7
查表
上极限偏差
φ30
+0.033 0
φ30
-0.020 -0.041
+0.033
基准制 0 配合性质 基孔制
-0.020
Φ30K7/h6
孔 Φ30K7
轴 Φ30h6
配合：基本尺寸相同的相互配合的孔和轴，其公差带之间的 关系称配合。
含义：孔和轴的基本尺寸必须相同； 不同的公差带决定配合精确程度和松紧程度。
三种配合：间隙配合、过渡配合、过盈配合
配合性质的判断：
对于基准制看不是H（h）的哪个字母所在的范围。
表示什么样的孔和轴配合?
Φ30K7的意义?
Φ30h6的意义?
例：公差代号识读
配合代号
Φ30H8/f7
孔
轴
公差带代号 Φ30H8
CAD机械制图尺寸标注标准 ppt课件
应为 89
应为
6
⑶ 线性尺寸数字的方向，一般应按下图所示方向注 写，并尽可能避免在图示30°范围内标注尺寸， 无法避免时应引出标注。
30°
16
16
10
16
16
⑷ 尺寸数字不可被任何图线所通过，否则必须将该
图线断开。
中心线断开
2020/12/27
7
三、角度、直径、半径及狭小部位尺寸的标注。
• 你所经历的课堂，是讲座式还是讨论式？ • 教师的教鞭
• “不怕太阳晒，也不怕那风雨狂，只怕先生骂我 笨，没有学问无颜见爹娘 ……”
• “太阳当空照，花儿对我笑，小鸟说早早早……”
2020/12/27
4
二、尺寸组成
⒈ 尺寸界线
尺寸界线为细实线，并应由轮廓线、轴线或 对称中心线处引出，也可用这些线代替。
2020/12/27
1
尺寸标注中常用符号和缩写词
名称 直径 半径 圆球直径 圆球半径 厚度 45°倒角
符号或 缩写词
R S SR t C
名称 均布 正方形 深度
符号或 缩写词
EQS
沉孔或锪平 埋头孔
2020/12/27
2
精品资料
• 你怎么称呼老师？
• 如果老师最后没有总结一节课的重点的难点，你 是否会认为老师的教学方法需要改进？
⒋ 狭小部位尺寸的标注
5 3 23 5 ● ●● ●
35 3 5
2020/12/27
3
11
⒌ 均匀分布的孔的标注
⑴ 沿直线均匀分布
10 20
4×20=80
100
⑵ 沿圆周均匀分布
15°
8× 6
EQS
CAD绘图中的尺寸和公差标注技巧
CAD绘图中的尺寸和公差标注技巧CAD（计算机辅助设计）软件在现代设计和工程领域中扮演着重要角色。
在制图过程中，尺寸和公差标注是确保设计准确性和工程可行性的关键步骤之一。
本文将向您介绍一些在CAD绘图中使用尺寸和公差标注的技巧，以帮助您提高绘图的质量和效率。
1. 使用合适的尺寸标注工具不同的CAD软件可能会提供不同的尺寸标注工具。
在选择尺寸标注工具时，可以考虑软件提供的功能和易用性。
一些常用的尺寸标注工具包括线性尺寸、半径尺寸、直径尺寸和角度尺寸等。
选择合适的尺寸标注工具可以更好地满足绘图的需求。
2. 准确标注尺寸在绘图过程中，准确标注尺寸至关重要。
确保所标注的尺寸与实际尺寸一致，可以避免后续的误解和错误。
测量和计算尺寸时要仔细、耐心，并使用准确的工具。
在进行标注时，要注意使用正确的单位，如毫米、英寸等。
另外，标注的尺寸应该清晰可读，不要过小或过大，以便用户能够轻松理解和使用。
3. 标注对称性和中心线尺寸标注不仅包括直线和角度的尺寸，还应该标注对称性和中心线。
对称性标注可以帮助确认物体的平衡和一致性，而中心线标注可以帮助确定物体的中心位置和对称性。
在绘制对称物体时，应注意同时标注两侧的尺寸或距离，以确保对称性。
4. 使用公差标注公差标注是指在尺寸标注中添加公差范围的信息，以确保制造和装配的精确度。
在CAD绘图中，公差标注通常以加减符号（±）和数值表示。
公差可以根据具体设计要求进行标注，例如，直线长度的公差可以用±0.1mm表示，角度的公差可以用±1°表示。
5. 应用GD&T标准GD&T（几何元素和公差）是一种用于描述和控制工程图纸中几何特征和公差的国际标准。
在CAD绘图中应用GD&T标准可以提高设计和制造过程中的一致性和可靠性。
GD&T标准提供了一套符号和标记，用于标记几何特征和公差，如平面度、圆度、直线度等。
熟练掌握GD&T标准可以帮助设计师和工程师更好地理解和解释图纸中的几何要求。
CAD课件第九章
下一页
回总目录
多行文字：该选项调用多行文字编辑器让用户编辑尺寸文字。进入编辑器后 系统会出现符号“< >”，它代表该尺寸的默认尺寸文字，用户可以保留或加 以修改。 文字：让用户输入一个尺寸值来代替系统测量得到的值。 角度：用于设置尺寸文字的旋转角度。 平行：强制系统建立水平标注。 垂直：强制系统建立垂直标注。 旋转：强制系统建立旋转标注。 注意：基线标注和连续标注都是以其上一个标注尺寸的尺寸界线为标注基 准的。由于尺寸标注时系统会把实际值作为默认值，而模型模式中所用绘图 比例又不会影响图纸输出，因此，我们绘图时考虑到标注的方便，常会使用 1：1进行绘制，而标注文字大小、箭头大小等因素则按具体图纸的输出要求 进行设定。
9.5 引出标注和中心标注
9.5.1 引出标注 LEADER命令用于实现引出标注。引出标注是由一条直线和对图中某 一特征点的一些注释文字组成的标注，引出线自带单箭头。引出标注和注 释文字是相关联的，也就是说如果用户修改了注释文字，则引出标注将会 作相应的更新。 调用方式： 命令行：LEADER
执行命令后，系统将依此给出以下提示： Command: LEADER Specify leader start point: Specify next point: Specify next point or [Annotation/Format/Undo] <Annotation>: a Enter first line of annotation text or <options>: Enter an annotation option [Tolerance/Copy/Block/None/Mtext] <Mtext>:
Dimcoor Dimbaseline Dimcontinue
CAD中的尺寸标注和公差分析方法
CAD中的尺寸标注和公差分析方法CAD（计算机辅助设计）是现代工程制图中不可或缺的工具。
在CAD中，尺寸标注和公差分析是非常重要的步骤，它们可以确保设计的准确度和可行性。
在本文中，我们将讨论CAD中的尺寸标注和公差分析的方法和技巧。
尺寸标注是将设计图纸上的实际尺寸信息转化为文字和符号，以便工程师和制造人员能够理解和实施。
在CAD中，尺寸标注是通过添加标注对象来完成的。
首先，选择需要标注的对象，然后选择标注工具，如线性尺寸或半径尺寸。
接下来，点击标注对象的起点和终点，CAD系统会自动计算并添加正确的尺寸值。
在标注过程中，可以使用不同的尺寸单位，如毫米、英寸或厘米。
此外，CAD软件还提供了许多标注样式和字体选项，使得标注更加具有视觉效果和易读性。
除了基本的尺寸标注，CAD还提供了公差分析功能，以确保产品的可行性和质量。
公差是指物理量的允许误差范围，可以表示为正负限差或加减公差。
在CAD中，可以通过公差分析工具对设计进行公差分析。
首先，选择需要分析的尺寸，然后选择公差分析工具。
CAD软件会自动计算尺寸的最大和最小值，并显示在图纸上。
如果尺寸不符合要求，CAD软件会提供警告或错误信息。
此外，CAD还可以生成公差报告，详细说明每个尺寸的公差要求和实际情况。
在进行尺寸标注和公差分析时，有几个注意事项需要考虑。
首先，尺寸标注应该明确和准确地传达设计意图，避免歧义和误解。
因此，标注应该放置在图纸上合适的位置，并且应该使用清晰可读的字体和符号。
此外，标注应该包括所有必要的尺寸，以便制造人员可以正确地生产产品。
对于公差分析，必须根据设计要求选择适当的公差值。
公差值应考虑到零件之间的配合、功能要求和制造过程的可行性。
总之，尺寸标注和公差分析是CAD中至关重要的步骤。
它们确保设计的准确度和可行性，为产品的制造和质量控制提供基础。
在CAD 中，可以使用各种工具和技巧来进行尺寸标注和公差分析，以满足设计要求并提高工作效率。
