工作原理
01
02
03
超声波发射
设备通过高频电信号激励 压电晶体，产生超声波束。
声波传播与反射
超声波束进入人体后，遇 到不同组织界面会发生反 射和折射，形成回波。
信号接收与处理
回波被探头接收后，经过 信号放大、处理和数字化， 形成超声图像。
分类与应用
分类
根据应用领域和功能，超声成像设备 可分为医用超声成像设备和工业超声 成像设备。
动态心脏超声
用于监测心脏动态变化，评估心脏收缩和舒 张功能。
心腔内超声
用于实时监测心脏内血流情况及评估心脏介 入治疗效果。
血管超声
颈动脉超声
用于检测颈动脉粥样硬化斑块及狭窄 程度，评估脑卒中风险。
腹主动脉超声
用于检测腹主动脉瘤、腹主动脉夹层 等血管病变。
下肢动脉超声
用于诊断下肢动脉粥样硬化及下肢动 脉血栓形成。
超声成像设备与计算机技术的结合，实现了数字化存储、远程诊断和人工智能辅助 诊断等功能，提高了诊断的智能化水平。
临床应用拓展
超声成像技术在临床应用中不断拓展， 不仅用于腹部、心脏、妇产科等传统 领域，还逐渐应用于肌肉骨骼、泌尿 系统、肿瘤等领域。
超声引导的介入诊疗技术也得到了广 泛应用，如超声引导下的穿刺活检、 置管引流、肿瘤消融等技术，提高了 诊疗效果和安全性。
内膜异位症等。
卵巢超声
用于检测卵巢形态、大小及病 变，如卵巢囊肿、多囊卵巢综
合症等。
早孕超声
用于诊断早期妊娠，观察胚胎 发育情况及排除宫外孕。
产后复查超声
用于评估产后子宫恢复情况及 排除并发症。
心脏超声
常规心脏超声
用于评估心脏形态、大小及心功能，诊断心 脏瓣膜疾病、心肌病等。
医学影像学课件超声成像
浅表器官超声成像
总结词
用于检查甲状腺、淋巴结等浅表器官的形态和结构。
详细描述
浅表器官超声成像是一种无创、无痛、无辐射的检查方法，广泛应用于浅表器官的检查。通过高频超 声探头，可以清晰地显示甲状腺、淋巴结等浅表器官的形态和结构，对于诊断浅表器官疾病具有重要 的价值。
肌肉骨骼超声成像
总结词
用于检查肌肉、肌腱、韧带、关节等部位的形态和结构。
无创无痛
常规超声成像技术是一种 无创、无痛、无辐射的检 查方法，对人体无任何伤 害。
适用范围广
常规超声成像技术适用于 全身多个器官和组织的检 查，如腹部、妇科、心血 管等。
彩色多普勒超声成像技术
血流检测
彩色多普勒超声成像技术能够检测组 织中的血流速度、方向和血管分布情 况。
定量分析
彩色多普勒超声成像技术可以对血流 进行定量分析，提供更准确的诊断依 据。
未来超声成像技术的展望
新型探头材料和设计
研发更先进的探头材料和设计，以提高 超声波的穿透力和分辨率。
实时动态监测
实现实时动态的超声成像监测，为手 术导航、介入治疗等领域提供更有效
的支持。
个性化成像方案
根据患者的具体情况，制定个性化的 超声成像方案，提高诊断的针对性和 准确性。
跨界融合创新
推动超声成像与其他领域（如生物学 、物理学）的跨界融合创新，开拓超 声成像技术的更多应用领域。
05
案例分析
案例一：肝血管瘤的超声诊断
总结词
肝血管瘤的超声诊断是医学影像学中常 见的案例，通过超声成像技术可以清晰 地观察肝脏内部结构，为诊断提供有力 依据。
VS
详细描述
肝血管瘤是一种常见的肝脏良性肿瘤，超 声成像技术可以清晰地显示出肿瘤的大小 、形态、位置以及与周围组织的关系。在 超声诊断中，医生可以通过观察肝血管瘤 的回声、血流情况等特征，结合患者的临 床表现，对肝血管瘤做出准确的诊断。
超声成像设备培训课程

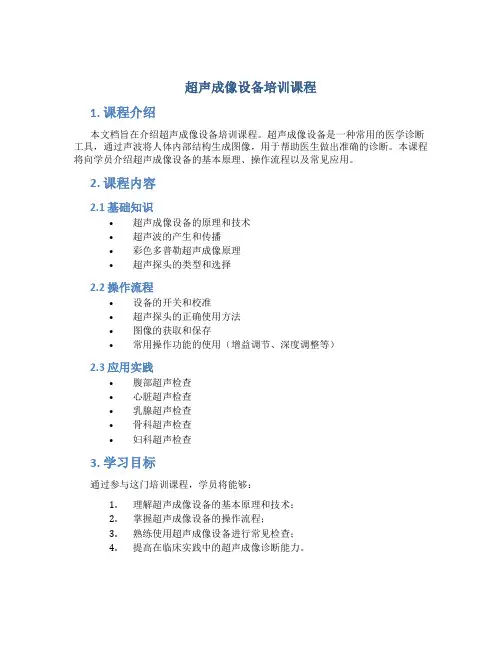

超声成像设备培训课程1. 课程介绍本文档旨在介绍超声成像设备培训课程。
超声成像设备是一种常用的医学诊断工具，通过声波将人体内部结构生成图像，用于帮助医生做出准确的诊断。
本课程将向学员介绍超声成像设备的基本原理、操作流程以及常见应用。
2. 课程内容2.1 基础知识•超声成像设备的原理和技术•超声波的产生和传播•彩色多普勒超声成像原理•超声探头的类型和选择2.2 操作流程•设备的开关和校准•超声探头的正确使用方法•图像的获取和保存•常用操作功能的使用（增益调节、深度调整等）2.3 应用实践•腹部超声检查•心脏超声检查•乳腺超声检查•骨科超声检查•妇科超声检查3. 学习目标通过参与这门培训课程，学员将能够：1.理解超声成像设备的基本原理和技术；2.掌握超声成像设备的操作流程；3.熟练使用超声成像设备进行常见检查；4.提高在临床实践中的超声成像诊断能力。
4. 教学方法本课程将采用以下教学方法：•理论讲授：通过课堂讲解的方式介绍超声成像设备的基本原理和技术；•操作演示：向学员展示超声成像设备的操作流程，并演示常见检查的操作方法；•实践训练：提供学员机会使用超声成像设备进行实际操作，并指导其掌握正确的技巧；•讨论交流：组织学员之间的讨论和交流，促进知识的分享和互动。
5. 考核方式为了评估学员对本课程的掌握程度，将采用以下考核方式：•理论考试：对学员的理论知识进行考察，包括超声成像设备的原理和技术等；•操作技能考核：对学员在操作设备和进行常见检查时的技能进行考核；•实践演练：要求学员独立操作超声成像设备完成特定的检查任务。
6. 培训师资本培训课程将由经验丰富的医学专家和超声成像技术人员担任讲师。
他们具有丰富的临床经验和实践操作经验，能够为学员提供全面的指导和支持。
7. 培训时间和地点具体的培训时间和地点将根据实际情况进行安排。
请关注相关通知或联系主办方获取最新信息。
8. 培训证书完成本培训课程并通过考核的学员将获得由主办方颁发的培训证书，以证明其完成了该课程的学习和实践。
医学影像学课件超声成像
缺点
影响因素
超声成像的清晰度和准确性受多种因素的影响，如患者的体型、器官位置、气体干扰等。
检查时间
超声检查时间较长，需要患者保持静止状态，对于一些不耐受的患者可能会感到不适。
结果解读
超声检查结果的解读需要专业的医学知识和经验，因此需要专业的医生进行诊断和分析。
05
超声成像的未来发展
技术改进
01
随着电子技术和计算机技术的发展，超声设备的性能将得到极 大提升，具备更高的分辨率和更快的扫描速度。
便携式超声设备
设备小型化、便携化，使得超声设备可以灵活应用于各种环境 和场景。
网络化超声设备
通过互联网技术，实现超声设备的远程操作和维护，提高设备 使用效率。
应用拓展
新型治疗技术
研究和发展新型超声治疗技术，如超声消融、超声碎石 等，提高治疗效果。
医学影像学课件超声成像
xx年xx月xx日
目录
• 超声成像概述 • 超声成像设备 • 超声成像技术临床应用 • 超声成像的优缺点 • 超声成像的未来发展
01
超声成像概述
超声成像原理
1 2 3
超声波的产生
超声波是由压电效应产生的，通过发射探头对 特定频率的电信号进行压缩，然后将其转换为 机械振动，从而产生超声波。
用于诊断子宫、卵巢和输卵管的病变，如子宫肌瘤、卵巢囊 肿和输卵管积水等。
早期妊娠超声成像
用于诊断早期妊娠的发育情况，如胚胎位置、胎心搏动和胚 胎大小等。
心内科超声成像
心脏结构超声成像
用于诊断心脏的结构性病变，如心脏肥大、心脏瓣膜病变和心包积液等。
心功能超声成像
用于评估心脏的功能性病变，如心力衰竭、心肌缺血和心脏舒张功能等。
医学影像学课件超声成像
与CT比较
CT成像具有很高的组织分辨率和空间分辨率，但是存在放射性辐射，对人体损害较大，而超声成像没有放射性辐射，对人体损害较小。
05
未来医学影像学中超声成像的发展方向
1
新型超声成像技术的研发
2
3
研发高频率、高分辨率的超声成像技术，提高图像质量和精度。
研究多焦点超声成像技术，实现多焦点同时成像，提高成像速度和效率。
医学影像学中超声成像的应用
腹部超声可以检查肝、胆、胰、脾等器官的病变。
腹部超声
心脏超声
妇科超声
介入性超声
心脏超声可以检查心脏的形态和功能。
妇科超声可以检查子宫、卵巢等生殖器官的病变。
介入性超声可以在实时监测下进行穿刺、活检和引流等操作，提高诊断和治疗准确性。
02
超声成像技术
A型超声成像（A-mode ultrasonography）是最早的超声成像技术，通过接收单一声束反射回的信号，以幅度形式显示在屏幕上。
它主要用于生物组织定性和距离测量，如测量羊水深度、胎儿头围等指标。
A型超声成像
B型超声成像（B-mode ultrasonography）是当前临床上广泛使用的超声成像技术，通过电子相控阵或机械扇形阵列探头发射多束声波，获取组织反射的回波信号，以灰度形式显示在屏幕上。
它能够提供生物组织的二维图像，广泛应用于腹部、妇科、心血管等领域。
02
超声成像具有无创、无辐射、操作简便等优势，被广泛应用于各个医学领域，包括心血管、腹部、妇产科、肌肉骨骼等方面。
03
超声成像能够对病变进行定位、定性分析，为医生提供更准确的诊断依据，有助于制定合适的治疗方案。
对未来医学影像学发展的展望
未来医学影像学将更加注重无创、快速、准确的诊断方法，同时也会加强对于病变的早期发现和预防性检查的探索和研究。
超声成像设备
纵向分辨率
纵向分辨率是指超声图像中能够区分两个相邻信号的最小距 离。纵向分辨率越高，能够更好地显示组织的层次结构。
穿透能力和穿透深度
穿透能力是指超声成像设备能够穿透 组织的能力，主要取决于设备的发射 功率和频率。
穿透深度是指超声波能够达到的最大 深度。穿透深度主要取决于设备的频 率和功率，以及被检查组织的声学特 性。
估更加精细。
肿瘤诊断与治疗
超声成像设备在肿瘤诊断与治疗 中的应用日益增多，如超声引导
下的穿刺活检、消融治疗等。
未来发展方向与趋势
人工智能与机器学习
随着人工智能和机器学习技术的发展，超声成像设备将与人工智 能技术结合，实现自动化诊断和智能化分析。
远程医疗与物联网
未来超声和实时监测。
02
超声成像设备的技术参数
频率参数
频率范围
超声成像设备的频率范围决定了其分辨率和穿透深度。高频率超声波具有较高 的分辨率，但穿透深度较小；低频率超声波则具有较大的穿透深度，但分辨率 较低。
中心频率
设备发射的超声波的中心频率决定了图像的分辨率和穿透深度。中心频率越高， 分辨率越高，但穿透深度越小；反之亦然。
超声成像设备能够检测出材料内部的缺陷和损伤，如裂纹、气孔、夹杂物等，为 产品的质量控制和安全性评估提供可靠的依据。
工业检测
工业检测是超声成像设备的另一个重 要应用领域，主要用于金属、非金属 材料以及复合材料的检测。超声成像 能够检测出材料内部的缺陷和损伤， 为产品的质量控制和安全性评估提供 可靠的依据。
动态范围
01
动态范围是指超声成像设备能够 显示的信号强度的范围。动态范 围越大，图像的对比度越高，能 够更好地显示组织结构的差异。
02
动态范围的调节对于获取高质量 的超声图像至关重要，需要根据 不同的检查部位和需求进行适当 调整。
纵向分辨率是指超声图像中能够区分两个相邻信号的最小距 离。纵向分辨率越高，能够更好地显示组织的层次结构。
穿透能力和穿透深度
穿透能力是指超声成像设备能够穿透 组织的能力，主要取决于设备的发射 功率和频率。
穿透深度是指超声波能够达到的最大 深度。穿透深度主要取决于设备的频 率和功率，以及被检查组织的声学特 性。
估更加精细。
肿瘤诊断与治疗
超声成像设备在肿瘤诊断与治疗 中的应用日益增多，如超声引导
下的穿刺活检、消融治疗等。
未来发展方向与趋势
人工智能与机器学习
随着人工智能和机器学习技术的发展，超声成像设备将与人工智 能技术结合，实现自动化诊断和智能化分析。
远程医疗与物联网
未来超声和实时监测。
02
超声成像设备的技术参数
频率参数
频率范围
超声成像设备的频率范围决定了其分辨率和穿透深度。高频率超声波具有较高 的分辨率，但穿透深度较小；低频率超声波则具有较大的穿透深度，但分辨率 较低。
中心频率
设备发射的超声波的中心频率决定了图像的分辨率和穿透深度。中心频率越高， 分辨率越高，但穿透深度越小；反之亦然。
超声成像设备能够检测出材料内部的缺陷和损伤，如裂纹、气孔、夹杂物等，为 产品的质量控制和安全性评估提供可靠的依据。
工业检测
工业检测是超声成像设备的另一个重 要应用领域，主要用于金属、非金属 材料以及复合材料的检测。超声成像 能够检测出材料内部的缺陷和损伤， 为产品的质量控制和安全性评估提供 可靠的依据。
动态范围
01
动态范围是指超声成像设备能够 显示的信号强度的范围。动态范 围越大，图像的对比度越高，能 够更好地显示组织结构的差异。
02
动态范围的调节对于获取高质量 的超声图像至关重要，需要根据 不同的检查部位和需求进行适当 调整。
超声学课件第七章PPT课件
02 超声波的医学应用
医学超声诊断
诊断原理
临床应用
利用超声波的反射、折射、衍射等物 理特性，获取人体内部结构信息，通 过图像显示，辅助医生进行疾病诊断。
广泛应用于腹部、妇产科、心血管、 浅表器官等领域，对肿瘤、炎症、血 管病变等疾病的诊断具有重要价值。
诊断方法
包括A型超声、B型超声、M型超声、 彩色多普勒超声等，每种方法有其特 定的应用场景和优势。
培训和教育
操作人员需接受专业培训，了解超声波的危害和防护措施，并定期 进行再培训。
超声波的防护措施
合理选用设备
选择符合安全标准的超声波设 备，避免使用过时的或不合格
的设备。
控制暴露时间和强度
根据需要合理安排工作时间， 避免长时间暴露于高强度超声 波下。
使用个人防护用品
操作人员应佩戴合适的防护眼 镜、手套等个人防护用品，以 减少对身体的直接暴露。
超声治疗
01
02
03
治疗原理
利用超声波的能量，对病 变组织进行热疗、机械效 应治疗等，以达到治疗疾 病的目的。
治疗方式
包括聚焦超声治疗、超声 手术等，具有无创、无痛、 恢复快等优点。
临床应用
主要用于治疗子宫肌瘤、 前列腺增生等疾病，以及 癌症的辅助治疗。
超声在医学领域的其他应用
药物传输
利用超声波的物理特性，将药物 定向输送到病变部位，提高药物
THANKS FOR WATCHING
感谢您的观看
超声学课件第七章
目录
• 超声波的基本原理 • 超声波的医学应用 • 超声成像技术 • 超声波的安全与防护 • 案例分析
01 超声波的基本原理
超声波的定于20000赫 兹的声波，具有波长短、穿透力 强的特性。
