电子工艺专业实习报告
电子工艺专业实习报告
（一）常用元器件的识别
一、电阻
电阻在电路中用“r”加数字表示，如：r1表示编号为1的电阻。
电阻在电路中的主要作用为分流、限流、分压、偏置等。
1、参数识别：电阻的单位为欧姆（ω），倍率单位有：千欧（kω），兆欧（mω）等。
换算方法是：1兆欧=1000千欧=1000000欧
电阻的参数标注方法有3种，即直标法、色标法和数标法。
a、数标法主要用于贴片等小体积的电路，如：472 表示47×100ω（即
4.7k）； 104则表示100k
b、色环标注法使用最多，现举例如下：四色环电阻五色环电阻（精密电阻）
2、电阻的色标位置和倍率关系如下表所示：
颜色有效数字倍率允许偏差（%）
银色 / x0.01 ±10
金色 / x0.1 ±5
黑色 0 +0 /
棕色 1 x10 ±1
红色 2 x100 ±2
橙色 3 x1000 /
黄色 4 x10000 /
绿色 5 x100000 ±0.5
蓝色 6 x1000000 ±0.2
紫色7 x10000000 ±0.1
灰色 8 x100000000 /
白色 9 x1000000000 /
二、电容
1、电容在电路中一般用“c”加数字表示（如c13表示编号为13的电容）。
电容是由两片金属膜紧靠，中间用绝缘材料隔开而组成的元件。
电容的特性主要是隔直流通交流。
电容容量的大小就是表示能贮存电能的大小，电容对交流信号的阻碍作用称为容抗，它与交
流信号的频率和电容量有关。
容抗xc=1/2πf c (f表示交流信号的频率，c表示电容容量)电话机中常用电容的种类有电解电容、瓷片电容、贴片电容、独石电容、钽电容和涤纶电容等。
2、识别方法：电容的识别方法与电阻的识别方法基本相同，分直标法、色标法和数标法3种。
电容的基本单位用法拉（f）表示，其它单位还有：毫法（mf）、微法（uf）、纳法（nf）、皮法（pf）。
其中：1法拉=103毫法=106微法=109纳法=1012皮法
容量大的电容其容量值在电容上直接标明，如10 uf/16v
容量小的电容其容量值在电容上用字母表示或数字表示
字母表示法：1m=1000 uf 1p2=1.2pf 1n=1000pf
数字表示法：一般用三位数字表示容量大小，前两位表示有效数字，第三位数字是倍率。
如：102表示10×102pf=1000pf 224表示22×104pf=0.22 uf
3、电容容量误差表
符号 f g j k l m
允许误差±1% ±2% ±5% ±10% ±15% ±20%.如：一瓷片电容为104j表示容量为0. 1 uf、误差为±5%。
三、晶体二极管
晶体二极管在电路中常用“d”加数字表示，如： d5表示编号为5的二极管。
1、作用：二极管的主要特性是单向导电性，也就是在正向电压的作用下，导通电阻很小；而在反向电压作用下导通电阻极大或无穷大。
正因为二极管具有上述特性，无绳电话机中常把它用在整流、隔离、稳压、极性保护、编码控制、调频调制和静噪等电路中。
电话机里使用的晶体二极管按作用可分为：整流二极管（如1n4004）、隔离二极管（如1n4148）、肖特基二极管（如bat85）、发光二极管、稳压二极管等。
2、识别方法：二极管的识别很简单，小功率二极管的n极（负极），在二极管外表大多采用一种色圈标出来，有些二极管也用二极管专用符号来表示p 极（正极）或n极（负极），也有采用符号标志为“p”、“n”来确定二极管极性的。
发光二极管的正负极可从引脚长短来识
别，长脚为正，短脚为负。
3、测试注意事项：用数字式万用表去测二极管时，红表笔接二极管的正极，黑表笔接二极管的负极，此时测得的阻值才是二极管的正向导通阻值，这与指针式万用表的表笔接法刚好相反。
4、常用的1n4000系列二极管耐压比较如下：
型号 1n4001 1n4002 1n4003 1n4004 1n4005 1n4006 1n4007
耐压（v） 50 100 200 400 600 800 1000
电流（a）均为1
四、稳压二极管
稳压二极管在电路中常用“zd”加数字表示，如：zd5表示编号为5的稳压管。
1、稳压二极管的稳压原理：稳压二极管的特点就是击穿后，其两端的电压基本保持不变。
这样，当把稳压管接入电路以后，若由于电源电压发生波动，或其它原因造成电路中各点电
压变动时，负载两端的电压将基本保持不变。
2、故障特点：稳压二极管的故障主要表现在开路、短路和稳压值不稳定。
在这3种故障中，前一种故障表现出电源电压升高；后2种故障表现为电源电压变低到零伏或输出不稳定。
常用稳压二极管的型号及稳压值如下表：
型号 1n4728 1n4729 1n4730 1n4732 1n4733 1n4734 1n4735 1n4744
1n4750 1n4751 1n4761
稳压值 3.3v 3.6v 3.9v 4.7v 5.1v 5.6v 6.2v 15v 27v 30v 75v
五、电感
电感在电路中常用“l”加数字表示，如：l6表示编号为6的电感。
电感线圈是将绝缘的导线在绝缘的骨架上绕一定的圈数制成。
直流可通过线圈，直流电阻就是导线本身的电阻，压降很小；当交流信号通过线圈时，线圈两端将会产生自感电动势，自感电动势的方向与外加电压的方向相反，阻碍交流的通过，所以电感的特性是通直流阻交流，频率越高，线圈阻抗越大。
电感在电路中可与电容组成振荡
电路。
电感一般有直标法和色标法，色标法与电阻类似。
如：棕、黑、金、金表示1uh（误差5%）的电感。
电感的基本单位为：亨（h）换算单位有：1h=103mh=106uh。
六、变容二极管
变容二极管是根据普通二极管内部“pn结” 的结电容能随外加反向电压的变化而变化这一原理专门设计出来的一种特殊二极管。
变容二极管在无绳电话机中主要用在手机或座机的高频调制电路上，实现低频信号调制到高频信号上，并发射出去。
在工作状态，变容二极管调制电压一般加到负极上，使变容二极管的内部结电容容量随调制电压的变化而变化。
变容二极管发生故障，主要表现为漏电或性能变差：
（1）发生漏电现象时，高频调制电路将不工作或调制性能变差。
（2）变容性能变差时，高频调制电路的工作不稳定，使调制后的高频信号发送到对方被对方接收后产生失真。
出现上述情况之一时，就应该更换同型号的变容二极管。
七、晶体三极管
晶体三极管在电路中常用“q”加数字表示，如：q17表示编号为17的三极管。
1、特点：晶体三极管（简称三极管）是内部含有2个pn结，并且具有放大能力的特殊器件。
它分
npn型和pnp型两种类型，这两种类型的三极管从工作特性上可互相弥补，所谓otl电路中的对管就是由pnp型和npn型配对使用。
电话机中常用的pnp型三极管有：a92、9015等型号；npn型三极管有：a42、9014、9018、9013、9012等型号。
2、晶体三极管主要用于放大电路中起放大作用，在常见电路中有三种接法。
为了便于比较，将晶体管三种接法电路所具有的特点列于下表，供大家参考。
?/p>
名称共发射极电路共集电极电路（射极输出器）共基极电路
输入阻抗中（几百欧～几千欧) 大（几十千欧以上）小（几欧～几十欧）
输出阻抗中（几千欧～几十千欧）小（几欧～几十欧）大（几十千欧～几百千欧）
电压放大倍数大小（小于1并接近于1）大
电流放大倍数大（几十）大（几十）小（小于1并接近于1）
功率放大倍数大（约30～40分贝）小（约10分贝）中（约15～20分贝）
频率特性高频差好好
应用多级放大器中间级低频放大输入级、输出级或作阻抗匹配用高频或宽频带电路及恒流源电路。

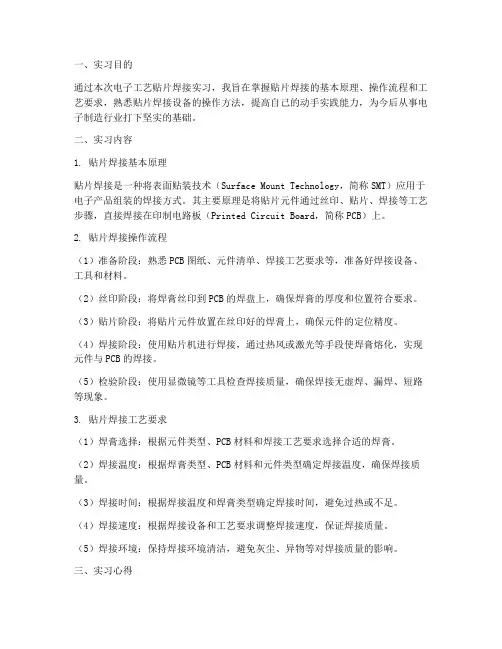

电子工艺贴片焊接实习报告
一、实习目的通过本次电子工艺贴片焊接实习，我旨在掌握贴片焊接的基本原理、操作流程和工艺要求，熟悉贴片焊接设备的操作方法，提高自己的动手实践能力，为今后从事电子制造行业打下坚实的基础。
二、实习内容1. 贴片焊接基本原理贴片焊接是一种将表面贴装技术（Surface Mount Technology，简称SMT）应用于电子产品组装的焊接方式。
其主要原理是将贴片元件通过丝印、贴片、焊接等工艺步骤，直接焊接在印制电路板（Printed Circuit Board，简称PCB）上。
2. 贴片焊接操作流程（1）准备阶段：熟悉PCB图纸、元件清单、焊接工艺要求等，准备好焊接设备、工具和材料。
（2）丝印阶段：将焊膏丝印到PCB的焊盘上，确保焊膏的厚度和位置符合要求。
（3）贴片阶段：将贴片元件放置在丝印好的焊膏上，确保元件的定位精度。
（4）焊接阶段：使用贴片机进行焊接，通过热风或激光等手段使焊膏熔化，实现元件与PCB的焊接。
（5）检验阶段：使用显微镜等工具检查焊接质量，确保焊接无虚焊、漏焊、短路等现象。
3. 贴片焊接工艺要求（1）焊膏选择：根据元件类型、PCB材料和焊接工艺要求选择合适的焊膏。
（2）焊接温度：根据焊膏类型、PCB材料和元件类型确定焊接温度，确保焊接质量。
（3）焊接时间：根据焊接温度和焊膏类型确定焊接时间，避免过热或不足。
（4）焊接速度：根据焊接设备和工艺要求调整焊接速度，保证焊接质量。
（5）焊接环境：保持焊接环境清洁，避免灰尘、异物等对焊接质量的影响。
三、实习心得1. 贴片焊接技术对电子制造业具有重要意义，能够提高产品性能、降低生产成本。
2. 贴片焊接操作过程中，要严格按照工艺要求进行，确保焊接质量。
3. 贴片焊接设备操作较为复杂，需要熟练掌握相关技能。
4. 贴片焊接技术涉及多个环节，需要团队协作完成。
5. 通过本次实习，我深刻体会到理论知识与实际操作相结合的重要性。
四、总结本次电子工艺贴片焊接实习使我受益匪浅，不仅掌握了贴片焊接的基本原理和操作流程，还提高了自己的动手实践能力。
电子工艺实习报告小音箱
电子工艺实习报告：小音箱组装一、实习目的通过本次电子工艺实习，使我对电子元件及小音箱的组装有更深入的了解。
实习要求熟悉手工焊接的常用工具的使用及其维护与修理，基本掌握手工电烙铁的焊接技术，能够独立完成简单电子产品的安装与焊接。
此外，还需要熟悉印制电路板（PCB）设计步骤和方法，了解电子产品的生产流程，以及熟练使用常用电子元器件和工具。
二、实习内容在本次实习中，我们的任务是组装一个小型音箱。
实习过程中，我们学习了如何阅读电路图，识别电子元器件，使用电烙铁进行焊接，以及进行简单的故障排查和调试。
三、实习过程在实习开始时，我们先对小音箱的电路图进行了详细的分析，了解了各个电子元器件的功能和作用。
接下来，我们开始焊接电路板。
首先，用助焊剂清洁焊接部位，然后用镊子将电子元器件放置在对应的位置，最后用电烙铁进行焊接。
焊接过程中，要注意控制焊接温度和时间，避免烫坏元器件或产生虚焊。
焊接完成后，我们对电路板进行了检查，确保元器件没有松动或焊接不良的情况。
接下来，我们将音箱的外壳安装到位，连接好电源和音频线。
最后，进行音箱的调试，检查音质和音量是否正常。
四、实习收获通过本次实习，我对电子工艺有了更深入的了解。
首先，我学会了如何阅读电路图，掌握了电子元器件的识别和焊接技巧。
其次，我了解了电子产品的生产流程和质量要求。
最后，我学会了如何进行故障排查和调试，提高了自己的实际操作能力。
同时，本次实习也培养了我的团队合作精神和责任感。
在组装过程中，我们需要密切配合，确保每个环节都顺利进行。
在遇到问题时，我们要积极思考，共同解决。
这些经验对我今后的学习和工作都有很大的帮助。
五、实习总结通过本次电子工艺实习，我深刻认识到理论知识与实践操作相结合的重要性。
只有通过实际操作，才能真正掌握电子工艺的技术和技巧。
同时，我也明白了团队合作和积极思考在解决问题中的作用。
在今后的学习和工作中，我将继续努力提高自己的实际操作能力，积累更多的实践经验。
电子工艺实习实验设计报告
电子工艺实习实验设计报告一、实习目的通过本次电子工艺实习实验，使学生熟悉手工焊接的常用工具的使用及其维护与修理，基本掌握手工电烙铁的焊接技术，能够独立完成简单电子产品的安装与焊接。
同时，使学生熟悉印制电路板（PCB）设计步骤和方法，能够根据电路原理图和元器件实物设计并制作印制电路板。
此外，学生还需熟悉常用电子元器件的类别、符号、规格、性能及其使用范围，能查阅有关的电子器件资料。
通过实习，培养学生正确识别和选用电子器件的能力，并熟练使用普通万用表和数字万用表。
最后，学生应了解电子产品的焊接、调试与维修方法，为将来的电子技术学习和研究打下坚实基础。
二、实习要求1. 学生应熟悉常用的电子元器件的识别和测试方法。
2. 学生需练习并掌握正确的焊接方法，能够独立完成简单电子产品的安装与焊接。
3. 学生要了解电子产品的生产工艺文件，能够看懂接线图，理解图上的符号及图注并与实物能一一对照。
4. 学生应认真阅读有关的工艺图纸及文件，并据此独立进行安装、连焊，记录实习过程中的心得、经验和体会。
5. 学生需根据文件调试电子产品，学会利用仪器和工具进行故障排除，使整机达到指标要求。
6. 学生要根据工艺文件的指导，独立封装整机外壳，完成一件正式的产品。
三、实习内容1. 掌握焊接的操作方法和注意事项。
2. 练习焊接技能，包括焊接元件的拆卸与安装。
3. 学习印制电路板（PCB）设计软件，制作简单的PCB。
4. 根据电路原理图和元器件实物，设计并制作一个简单的电子电路。
5. 学习电子产品的调试与维修方法，对完成的产品进行调试和故障排除。
四、实习过程1. 实习开始前，学生要参加安全教育，了解实习过程中的安全注意事项。
2. 学生分组进行实习，每组有一位指导老师负责指导。
3. 学生首先学习焊接技能，掌握常用焊接工具的使用方法，然后进行焊接练习，包括焊接元件的拆卸与安装。
4. 学生学习PCB设计软件，制作一个简单的PCB，并学会使用PCB制作设备进行印刷。

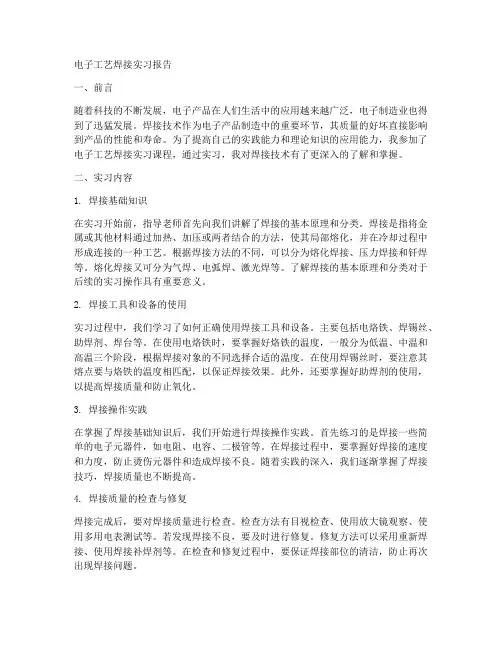

电子工艺焊接实习报告
电子工艺焊接实习报告一、前言随着科技的不断发展，电子产品在人们生活中的应用越来越广泛，电子制造业也得到了迅猛发展。
焊接技术作为电子产品制造中的重要环节，其质量的好坏直接影响到产品的性能和寿命。
为了提高自己的实践能力和理论知识的应用能力，我参加了电子工艺焊接实习课程，通过实习，我对焊接技术有了更深入的了解和掌握。
二、实习内容1. 焊接基础知识在实习开始前，指导老师首先向我们讲解了焊接的基本原理和分类。
焊接是指将金属或其他材料通过加热、加压或两者结合的方法，使其局部熔化，并在冷却过程中形成连接的一种工艺。
根据焊接方法的不同，可以分为熔化焊接、压力焊接和钎焊等。
熔化焊接又可分为气焊、电弧焊、激光焊等。
了解焊接的基本原理和分类对于后续的实习操作具有重要意义。
2. 焊接工具和设备的使用实习过程中，我们学习了如何正确使用焊接工具和设备。
主要包括电烙铁、焊锡丝、助焊剂、焊台等。
在使用电烙铁时，要掌握好烙铁的温度，一般分为低温、中温和高温三个阶段，根据焊接对象的不同选择合适的温度。
在使用焊锡丝时，要注意其熔点要与烙铁的温度相匹配，以保证焊接效果。
此外，还要掌握好助焊剂的使用，以提高焊接质量和防止氧化。
3. 焊接操作实践在掌握了焊接基础知识后，我们开始进行焊接操作实践。
首先练习的是焊接一些简单的电子元器件，如电阻、电容、二极管等。
在焊接过程中，要掌握好焊接的速度和力度，防止烫伤元器件和造成焊接不良。
随着实践的深入，我们逐渐掌握了焊接技巧，焊接质量也不断提高。
4. 焊接质量的检查与修复焊接完成后，要对焊接质量进行检查。
检查方法有目视检查、使用放大镜观察、使用多用电表测试等。
若发现焊接不良，要及时进行修复。
修复方法可以采用重新焊接、使用焊接补焊剂等。
在检查和修复过程中，要保证焊接部位的清洁，防止再次出现焊接问题。
三、实习收获通过这次电子工艺焊接实习，我收获颇丰。
首先，我掌握了焊接的基本原理和分类，了解了各种焊接方法的特点和适用范围。
北信科电子工艺实习报告
电子工艺实习任书务1、实习目的主要通过该课程使学生了解现代电子技术的发展,掌握现代化的电子工艺技术,认识、了解和使用电子器件和元件，设计电子产品,完成电子产品制作的全过程。
掌握器件识别检测、Protel2004电路原理图、PCB设计制作、焊接工艺的基本技能，掌握电子电路安装、调试技术等技能并能排除常见故障。
培养学生掌握现代电子工艺技术的基本技能，培养学生理论联系实际的能力，锻炼和培养学生的实践动手能力和创新能力，适应现代电子技术发展要求和企业社会要求的工程实践能力的主要途径之一。
2、实习内容要求本课程的具体任务是通过阶梯波信号发生器的制作使学生1、掌握电子元器件的焊接及电子产品的装接工艺；2、掌握电子器件手册、图纸和工艺文件的使用知识；3、掌握专用工具、有关仪器仪表的正确使用；4、完成阶梯波信号发生器电路设计，掌握电子产品设计方法；完成阶梯波信号发生器的调试、测试，掌握电子产品整机系统测试方法；能正确使用调试器、仪表，完成复杂产品的全部调试，并能排除常见故障。
5、完成电子产品套件机器狗，熟悉电路图及其中的各种元器件，练习焊接技术，然后自己动手焊接调试，直到产品合格。
一、用PC机在Protel环境下制作阶梯波电路PCB图1.应用Protel 设计流程：新建项目新建原理图文件添加所需原器件符号绘制原理图电气规则检查生成网络表新建PCB文件导入网络表布线设计规则检查2．绘制电路原理图过程设置图纸信息执行Design\Document Option命令，系统就弹出图5所示的图纸参数选项卡，图纸的大小默认值为A4，如图5 图纸参数选项卡果需要更大的，可在Standard styles窗口中选择。
另外，该选项卡还可以选择图纸的方向（横向Landscape和纵向Portrait）、可视栅格和捕获栅格的大小（捕获栅格“Snap”应设为5或10）、图纸是否设置边界线和标题栏，以及图纸的底色和边界线的颜色，更改文字的大小和标准等等。

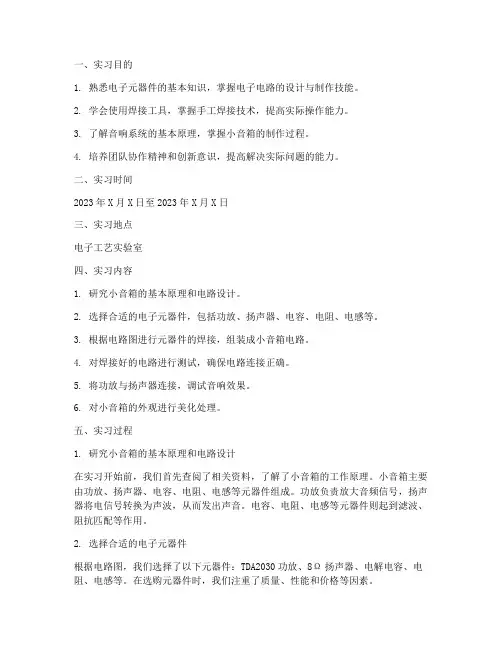

电子工艺实习报告小音箱
一、实习目的1. 熟悉电子元器件的基本知识，掌握电子电路的设计与制作技能。
2. 学会使用焊接工具，掌握手工焊接技术，提高实际操作能力。
3. 了解音响系统的基本原理，掌握小音箱的制作过程。
4. 培养团队协作精神和创新意识，提高解决实际问题的能力。
二、实习时间2023年X月X日至2023年X月X日三、实习地点电子工艺实验室四、实习内容1. 研究小音箱的基本原理和电路设计。
2. 选择合适的电子元器件，包括功放、扬声器、电容、电阻、电感等。
3. 根据电路图进行元器件的焊接，组装成小音箱电路。
4. 对焊接好的电路进行测试，确保电路连接正确。
5. 将功放与扬声器连接，调试音响效果。
6. 对小音箱的外观进行美化处理。
五、实习过程1. 研究小音箱的基本原理和电路设计在实习开始前，我们首先查阅了相关资料，了解了小音箱的工作原理。
小音箱主要由功放、扬声器、电容、电阻、电感等元器件组成。
功放负责放大音频信号，扬声器将电信号转换为声波，从而发出声音。
电容、电阻、电感等元器件则起到滤波、阻抗匹配等作用。
2. 选择合适的电子元器件根据电路图，我们选择了以下元器件：TDA2030功放、8Ω扬声器、电解电容、电阻、电感等。
在选购元器件时，我们注重了质量、性能和价格等因素。
3. 焊接元器件在焊接过程中，我们遵循以下步骤：（1）准备焊接工具：电烙铁、锡线、焊锡膏、助焊剂等。
（2）焊接功放：将TDA2030功放焊接在电路板上，注意焊接时温度不宜过高，以免损坏元器件。
（3）焊接扬声器：将8Ω扬声器焊接在电路板上，确保焊接牢固。
（4）焊接电容、电阻、电感等元器件：按照电路图要求，将电容、电阻、电感等元器件焊接在电路板上。
4. 测试电路焊接完成后，我们对电路进行测试，确保电路连接正确。
首先，我们使用万用表测量各个元器件的阻值，确认其是否符合要求。
然后，我们将功放与扬声器连接，输入音频信号，观察扬声器是否正常工作。
5. 调试音响效果在调试过程中，我们调整了功放的音量、平衡等参数，使音响效果达到最佳。
电子工艺实验报告
电子工艺实验报告第1篇：电子工艺实验报告实验一 multisim10界面设置及原理图绘制(2学时，验*型)实验目的:1。
熟悉multisim10软件基本界面。
2。
学习原理图绘制的基本*作。
3。
学习multisim10元件库的*作方法。
实验内容:1。
绘制单管放大电路:电管放大功能，可通过示波器观察波形变化，还可通过multisim 分析出其静态工作点等数据。
2。
绘制发光二极管驱动电路，并验*电路功能:当有时间脉冲时，两个与非门会交替产生高电平，从而使得两个小灯泡交替点亮。
3。
绘制光柱显示电路，并验*电路功能:如果通过电压大于一个灯的截止频率，第一个灯亮起，如果大于两倍的截止频率第二个灯亮起，以此类推。
4。
绘制四位加法器电路，并验*电路功能:当j1接高电平时，加法器有效。
j2的开关相当于一个时间脉冲，同时传递到4个元件上。
当所有灯都亮起时，j1接低电平，j2由j2由低电平接到高电平，灯x1、x2、x3、x4，依次每次熄灭一个。
实现清零。
5．总线绘制练习，并用字信号发生器对74ls138进行输入，观察数码管的变化:通过字信号发生器产生一个由111到001循环的二进制数。
通过3 线-8 线译码器译码之后传到数码管上，每产生一个二进制数，数码管相对应的一段就亮起。
思考题:1。
multisim*软件的优点是什么?未完，继续阅读 >第2篇：电子工艺实验报告书电子息信学院验实告报书课程 :名电子产题:目电子品工产流程实验艺电路(设、刻板制计、焊作、接调试实验类别)班学级姓号: 名::[综]合评语学习态度: 设计件文完整* 测结果问试题探究书写范规* (□极；积(□完；整( 正确□；(□深；入( □规范□，般；一□ 较差□)本完基整；□完不整) □基本正确；□部分确) □ 较正深；入□未答 ) 作基本□合要符，求不符合□求要)d□绩:成□ □ab c□指导教: 师阅批时: 年间月日艺验报实告-1-一、验内实电子产品工艺容程流验实:成一完稳款印刷压电板的电路路设，计板制作刻、品样焊、接调试的整个过程并，编制必的工要艺文。
电子工艺实习心得体会(15篇)
电子工艺实习心得体会(15篇)电子工艺实习心得体会(15篇)电子工艺实习心得体会1我们这次电工实训主要分为两个部分。
第一个是三项异步电动机的正反转控制。
这个看似简单的实验，其实没想象中的简单。
为了做好这个实验，我们整整花费了两天的时间!但我觉得收获还是很丰厚的，通过这个实训我们掌握了控制电路的接线及检查方法;通过学习低电压电器的有关知识，我们了解了控制电路基本环节的作用，并掌握了三相异步电动机的正反转控制电路的工作原理。
这个部分我最大的感触就是要有心细、谨慎的工作作风，在接线的时候一定要保持注意力高度集中，哪里接错了一根线都不会出效果。
同时还要有耐心，面对越来越多的接线，不要有怕麻烦的心理，思路不要乱，对照电路图耐心细致地接好每一根线。
接好线路后再仔细检查一遍，用万能表检测电路是否连通，确定无误后再交付老师评分。
第二个是收音机的组装。
虽然这是个选做的实验项目，但这个实验很有意思，所以大部分同学都选择了这个项目!通过这个实训，我们了解了收音机的基本知识，初步掌握了焊接技术，和简单电路元器件装配，并对故障的诊断和排除以及对收音机的远离工作也有了一定的理解。
这个部分我最大的感触就是一定要细心、和冷静!在那么小的电路板上要焊接上几十个元件，如如果不集中精力，稍微不小心就可能前功尽弃了!虽然练习了一下午的焊接，但一到真正开始焊接的时候，同学们都有一种感觉，就是手会发抖，经过几个点的焊接以后我们渐渐掌握了诀窍，终于可以焊出圆锥型的光亮圆滑焊点了。
当看着自己亲手焊接的收音机能接收到电台的时候，心里是何等的高兴啊!虽然这次实训为期不长，但内容丰富，包含了多种能力和技术的训练，它将基本技能训练，基本工艺知识和创新启蒙有机结合，培养我们的实践能力和创新精神，元件识别能力、组装能力、以及万用表测量能力等等。
给平日只学理论知识的.我们以很好的实践机会，让我们在自己动手的过程中逐渐掌握一些相关的知识，于无形之中，提升自己的动手能力。
电子工艺实习报告集锦8篇
电子工艺实习报告集锦8篇电子工艺实习报告篇1时光荏苒，光阴易逝，转眼间一周的时间过去了，回首这一周，有了不少收获，为这次实习画了一个圆满的句号，暑期电子工艺实习总结报告。
在实习过程中，遇到不少困难，历经千难万苦，克服了困难，最终顺利完成了老是下达的任务。
我觉得这是一门非常有意思的课程，它能够把让我门把自己所学的用到实践上去，还能够充分的调动我们的积极性，通过自己的努力获取劳动成果，在此期间，老师对我们要求也非常严格，讲课也非常详细，大大的减小了我们犯错误的几率。
以下是几点对实习任务的一些心得体会。
一，焊接焊接这门技术，说起来不难，只要给几分钟就能够焊接，但是要焊的完美，焊得准确，又不是一件容易的事情了，早在一年以前我就学过焊接，不过没有这次这们系统的学习，通过这次焊接实习，让我系统的掌握了焊接的技术，焊接步骤：（1）焊接前处理元件，（2）将元件放到焊盘上，同时将烙铁放到焊盘相应的部位，放入焊料，待焊好先取出焊料，然后取出烙铁。
（3）检查焊接质量，①焊点是否光亮圆滑，有无假焊和虚焊，②将不合格的焊点重新焊接。
（4）焊接完毕，拨下电烙铁插头，待其冷却后，收回工具箱不过要注意，从最开始元件的选择处理，到最后完成，每一个步骤的是很总要的，一个步骤错误就有可能导致最后产品的质量问题，有的错误有时是很难发现的。
所以说每一个步骤做到最好，才能把保重产品最终的质量。
二，印制电路板设计与制作电路板是元器件相互连接需要一个载体，是非常重要的，电路板有可以分为很多种，有直接在万能板上直接用导线连接起来的电路板也有用电脑设计制作的pcb板等，这次实习主要是学习了pcb板的制作，对于现阶段实验室的条件只能在实验室做些简单的单层板，实习总结《暑期电子工艺实习总结报告》。
主要有几个步骤：计算机设计à打印à转印à修板à腐蚀à去膜à钻孔à水洗à涂助焊剂，制作出来的电路板可以安放贴片元件和插孔元件。
